display OPEL VIVARO B 2016.5 Betriebsanleitung (in German)

Einführung3Fahrzeugspezifische Daten
Bitte tragen Sie die Daten Ihres Fahr‐
zeugs auf der vorherigen Seite ein,
um diese schnell verfügbar zu haben.
Diese Informationen sind in den Ab‐
schnitten „Service und Wartung“ und
„Technische Daten“ sowie auf dem
Typschild zu finden.
Einführung
Ihr Fahrzeug ist die intelligente Ver‐
bindung von zukunftsweisender
Technik, Sicherheit, Umweltfreund‐
lichkeit und Wirtschaftlichkeit.
Mit dieser Betriebsanleitung erhalten Sie alle Informationen, die Sie für den sicheren und effizienten Betrieb IhresFahrzeugs benötigen.
Informieren Sie Ihre Mitfahrer über
mögliche Unfall- und Verletzungsge‐
fahren durch unsachgemäßen Ge‐
brauch des Fahrzeugs.
Sie sind verpflichtet, sich immer an
die geltenden Gesetze und Vorschrif‐ ten des Landes zu halten, in dem Sie sich befinden. Diese können von den
Angaben in dieser Betriebsanleitung
abweichen.Die Nichtbeachtung der in diesem
Handbuch enthaltenen Beschreibun‐
gen kann sich nachteilig auf Ihre Ga‐ rantie auswirken.
Wenn in dieser Betriebsanleitung auf
die Inanspruchnahme einer Werkstatt verwiesen wird, empfehlen wir Ihnen,
einen Opel Service Partner aufzusu‐
chen.
Die Opel Service Partner bieten erst‐
klassigen Service zu angemessenen
Preisen. Erfahrene, von Opel ge‐
schulte Fachkräfte arbeiten nach spe‐ zifischen Vorschriften von Opel.
Die Kundenliteratur ist immer griffbe‐
reit im Fahrzeug aufzubewahren.
Benutzung dieser Betriebsanleitung
● In dieser Betriebsanleitung wer‐ den alle für dieses Modell erhält‐
lichen Optionen und Ausstattun‐
gen beschrieben. Einige
Beschreibungen, einschließlich
der für Display- und
Menüfunktionen, treffen
aufgrund der Modellvariante,
länderspezifischerBesonderheiten,
Sonderausstattungen oder
Zubehör auf Ihr Fahrzeug
möglicherweise nicht zu.
● Im Kapitel „Kurz und bündig“ er‐ halten Sie einen ersten Über‐
blick.
● Das Inhaltsverzeichnis am An‐ fang der Betriebsanleitung und in
den einzelnen Kapiteln hilft Ih‐
nen, sich rasch zu orientieren.
● Spezielle Informationen finden Sie am schnellsten über dasStichwortverzeichnis.
● In dieser Betriebsanleitung wer‐ den Fahrzeuge mit dem Lenkrad
auf der linken Seite dargestellt.
Die Bedienung ist bei Fahrzeu‐
gen mit dem Lenkrad auf der
rechten Seite vergleichbar.
● In der Betriebsanleitung werden die werkseitigen Motorbezeich‐
nungen verwendet. Die zugehö‐ rigen Verkaufsbezeichnungen
finden Sie im Kapitel „Technische Daten“.

4Einführung● Richtungsangaben, wie z. B.links oder rechts bzw. vorn oderhinten beziehen sich immer auf
die Fahrtrichtung.
● Die Anzeigedisplays unterstüt‐ zen möglicherweise nicht Ihre
Sprache.
● Display-Meldungen und Be‐ schriftungen im Innenraum sind
in fetten Buchstaben angegeben.
Gefahr, Warnung, Achtung9 Gefahr
Mit 9 Gefahr gekennzeichnete
Texte weisen auf die Gefahr
schwerer Verletzungen hin. Nicht‐ beachtung der Beschreibungen
kann zu Lebensgefahr führen.
9 Warnung
Mit 9 Warnung gekennzeichnete
Texte weisen auf mögliche Unfall- und Verletzungsgefahren hin.
Nichtbeachtung der Beschreibun‐
gen kann zu Verletzungen führen.
Achtung
Mit Achtung gekennzeichnete
Texte weisen auf mögliche Be‐ schädigungen am Fahrzeug hin.
Nichtbeachtung der Beschreibun‐
gen kann zu Schäden am Fahr‐
zeug führen.
Symbole
Seitenverweise werden durch 3 ge‐
kennzeichnet. 3 bedeutet „siehe
Seite“.
Die Seitenangaben und Index-Ein‐
träge beziehen sich auf die einge‐ rückten Überschriften, die im Kapitel‐ inhaltsverzeichnis angeführt sind.
Viel Freude und gute Fahrt wünscht
Ihnen Ihre
Adam Opel AG

78Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente ........................... 79
Lenkradeinstellung ....................79
Fernbedienung am Lenkrad ......79
Hupe .......................................... 79
Bedienteil an der Lenksäule ......79
Scheibenwischer und Waschanlage ............................ 80
Heckscheibenwischer und Waschanlage ............................ 81
Außentemperatur ......................81
Uhr ............................................. 82
Zubehörsteckdosen ...................82
Zigarettenanzünder ...................83
Ascher ....................................... 83
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............84
Instrument ................................. 84
Tachometer ............................... 84
Kilometerzähler ......................... 84
Tageskilometerzähler ................84
Drehzahlmesser ........................85
Kraftstoffanzeige .......................85
Kraftstoffverbrauchsanzeige ......85
Serviceanzeige .......................... 86Kontrollleuchten.........................86
Blinker ....................................... 88
Sicherheitsgurt anlegen .............89
Airbag-System, Gurtstraffer .......89
Airbagabschaltung .....................89
Generator .................................. 90
Abgas ........................................ 90
Fehlfunktion, Service .................90
Motor ausschalten .....................90
Bremssystem ............................. 90
Antiblockiersystem ....................91
Hochschalten ............................. 91
Elektronisches Stabilitätsprogramm .................91
Elektronisches Stabilitätsprogramm aus ........... 91
Kühlmitteltemperatur .................92
Vorglühen .................................. 92
AdBlue ....................................... 92
Reifendruck-Kontrollsystem ......92
Motoröldruck .............................. 93
Kraftstoffsparmodus ..................93
Kraftstoffmangel ........................93
Autostopp .................................. 93
Außenbeleuchtung ....................93
Fernlicht ..................................... 94
Nebelscheinwerfer .....................94
Nebelschlussleuchte .................94
Geschwindigkeitsregler .............94Tachograph ............................... 94
Tür offen .................................... 94
Info-Displays ................................ 94
Driver Information Center ..........94
Fahrzeugmeldungen ....................95
Warn- und Signaltöne ................96
Motorölstand .............................. 96
Bordcomputer .............................. 97
Tachograph .................................. 99

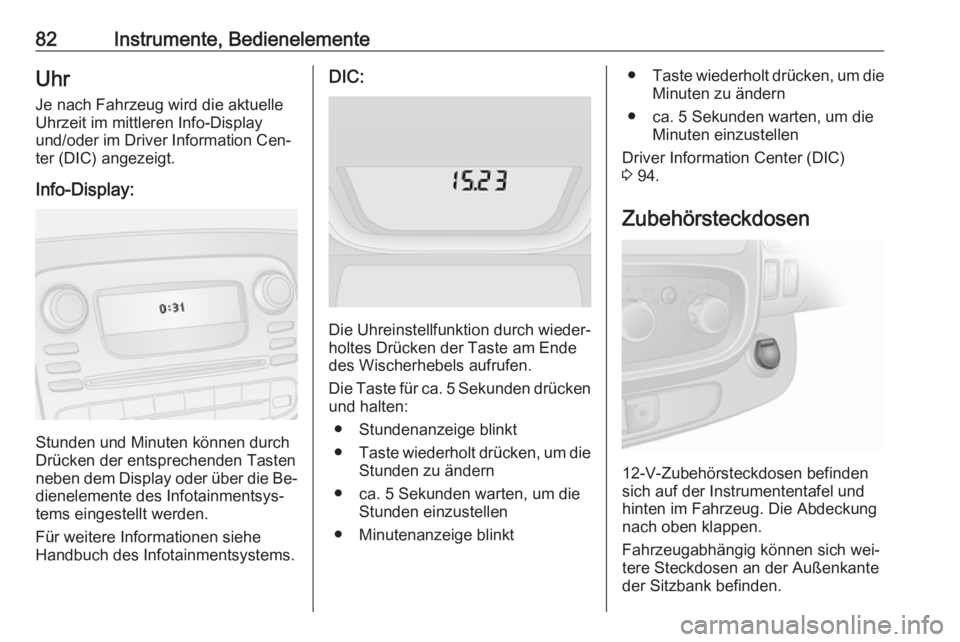

82Instrumente, BedienelementeUhrJe nach Fahrzeug wird die aktuelle
Uhrzeit im mittleren Info-Display
und/oder im Driver Information Cen‐
ter (DIC) angezeigt.
Info-Display:
Stunden und Minuten können durch
Drücken der entsprechenden Tasten neben dem Display oder über die Be‐ dienelemente des Infotainmentsys‐
tems eingestellt werden.
Für weitere Informationen siehe
Handbuch des Infotainmentsystems.
DIC:
Die Uhreinstellfunktion durch wieder‐
holtes Drücken der Taste am Ende des Wischerhebels aufrufen.
Die Taste für ca. 5 Sekunden drücken
und halten:
● Stundenanzeige blinkt
● Taste wiederholt drücken, um die
Stunden zu ändern
● ca. 5 Sekunden warten, um die Stunden einzustellen
● Minutenanzeige blinkt
● Taste wiederholt drücken, um die
Minuten zu ändern
● ca. 5 Sekunden warten, um die Minuten einzustellen
Driver Information Center (DIC)
3 94.
Zubehörsteckdosen
12-V-Zubehörsteckdosen befinden
sich auf der Instrumententafel und
hinten im Fahrzeug. Die Abdeckung
nach oben klappen.
Fahrzeugabhängig können sich wei‐
tere Steckdosen an der Außenkante
der Sitzbank befinden.

94Instrumente, BedienelementeLeuchtet auf, wenn die Standlichter
eingeschaltet sind.
Beleuchtung 3 100.
Fernlicht
P leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Lichthupe 3 101.
Nebelscheinwerfer
> leuchtet grün.
Leuchtet bei eingeschalteten Nebel‐
scheinwerfern 3 103.
Nebelschlussleuchte
ø leuchtet gelb.
Leuchtet bei eingeschalteter Nebel‐ schlussleuchte 3 103.
Geschwindigkeitsregler m , U leuchtet grün oder gelb.
m leuchtet grün, wenn eine be‐
stimmte Geschwindigkeit gespeichert ist.U leuchtet grün, wenn das System
eingeschaltet ist.
Geschwindigkeitsbegrenzer U leuchtet gelb.
Wenn das System eingeschaltet ist,
leuchtet U gelb.
Geschwindigkeitsregler und Ge‐
schwindigkeitsbegrenzer 3 140.
Tachograph
& leuchtet im Fall einer Störung
3 99.
Tür offen
y leuchtet rot.
Leuchtet auf, wenn eine Tür nicht voll‐
ständig geschlossen ist.
Im Driver Information Center (DIC)
wird außerdem eine entsprechende
Meldung angezeigt 3 94.Info-Displays
Driver Information Center
Je nach Fahrzeugkonfiguration er‐
scheinen die folgenden Punkte im
Display:
● Außentemperatur 3 81
● Uhr 3 82
● Kilometerzähler 3 84
● Tageskilometerzähler 3 84
● Serviceanzeige 3 86
● Fahrzeugmeldungen 3 95
● Bordcomputer 3 97

Instrumente, Bedienelemente95Info-Display
Das zentrale Display im Infotainment
System zeigt die Uhrzeit und Infotain‐
ment System-Informationen an.
Für weitere Informationen siehe
Handbuch des Infotainmentsystems.
Fahrzeugmeldungen
Meldungen werden im Driver Infor‐
mation Center (DIC) angezeigt und
die Kontrollleuchte F oder C im In‐
strument kann aufleuchten.
Informationsmeldungen Informationsmeldungen über z. B.
Motorstartbedingungen, Stopp-Start-
System, Betätigung der Feststell‐
bremse, Zentralverriegelung, Lenk‐
radschloss usw. liefern den aktuellen
Status von bestimmten Fahrzeug‐
funktionen und Anweisungen zu de‐
ren Gebrauch.
Fehlermeldungen
Fehlermeldungen zu z. B. Kraftstoff‐ filter, Airbags, Abgasemissionen usw. werden zusammen mit Kontroll‐
leuchte F angezeigt. Fahren Sie vor‐
sichtig und suchen Sie so schnell wie
möglich die Hilfe einer Werkstatt.
Um Fehlermeldungen wie
„ EINSPRITZUNG PRÜFEN “ aus dem
Display zu löschen, die Taste am
Ende des Wischerhebels drücken.Nach wenigen Sekunden verschwin‐ det die Meldung automatisch und F
leuchtet weiter. Der Fehler wird dann
im Onboard-System gespeichert.
Warnmeldungen Warnmeldungen für z. B. Motor, Bat‐
terie oder Ausfall der Bremsanlage
werden zusammen mit der Kontroll‐
leuchte C angezeigt und können von
einem Warnton begleitet werden. So‐
fort den Motor abstellen und eine
Werkstatt aufsuchen.
Warnmeldungen wie
„ BATTERIELADEFEHLER “ werden
automatisch vom Display gelöscht, sobald die Ursache der Störung be‐
hoben wurde.
Meldungen zum
Kraftstoffverbrauch
Meldungen zum Kraftstoffverbrauch
geben Tipps, um den Kraftstoffver‐
brauch zu verbessern. Es können
Fahrten im System gespeichert wer‐
den, damit Sie die Leistungen verglei‐
chen können.

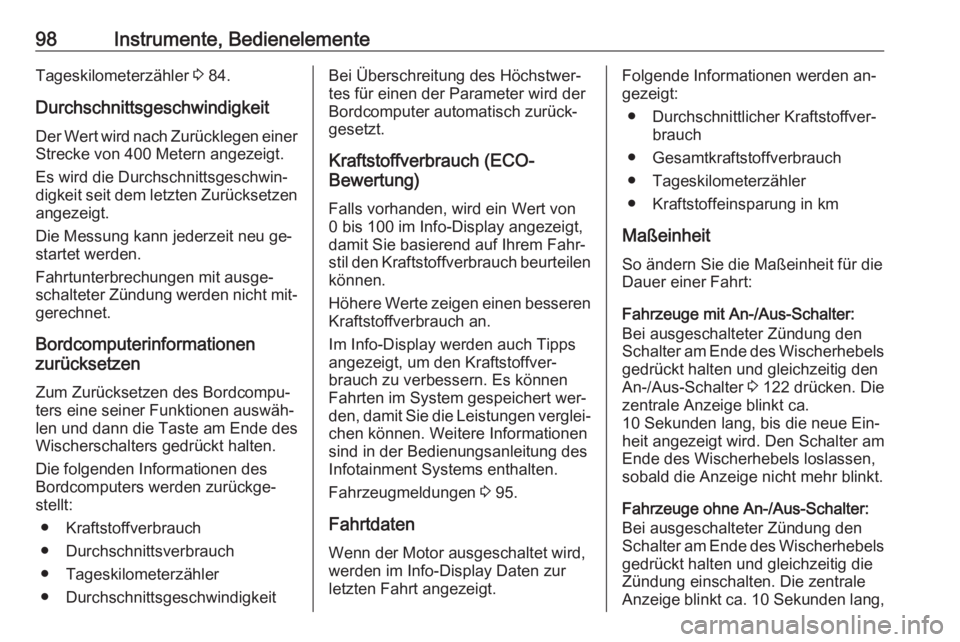

98Instrumente, BedienelementeTageskilometerzähler 3 84.
Durchschnittsgeschwindigkeit Der Wert wird nach Zurücklegen einer
Strecke von 400 Metern angezeigt.
Es wird die Durchschnittsgeschwin‐
digkeit seit dem letzten Zurücksetzen angezeigt.
Die Messung kann jederzeit neu ge‐
startet werden.
Fahrtunterbrechungen mit ausge‐
schalteter Zündung werden nicht mit‐
gerechnet.
Bordcomputerinformationen
zurücksetzen
Zum Zurücksetzen des Bordcompu‐
ters eine seiner Funktionen auswäh‐
len und dann die Taste am Ende des
Wischerschalters gedrückt halten.
Die folgenden Informationen des
Bordcomputers werden zurückge‐
stellt:
● Kraftstoffverbrauch
● Durchschnittsverbrauch
● Tageskilometerzähler
● DurchschnittsgeschwindigkeitBei Überschreitung des Höchstwer‐
tes für einen der Parameter wird der
Bordcomputer automatisch zurück‐
gesetzt.
Kraftstoffverbrauch (ECO-
Bewertung)
Falls vorhanden, wird ein Wert von
0 bis 100 im Info-Display angezeigt,
damit Sie basierend auf Ihrem Fahr‐
stil den Kraftstoffverbrauch beurteilen können.
Höhere Werte zeigen einen besseren
Kraftstoffverbrauch an.
Im Info-Display werden auch Tipps
angezeigt, um den Kraftstoffver‐
brauch zu verbessern. Es können
Fahrten im System gespeichert wer‐
den, damit Sie die Leistungen verglei‐ chen können. Weitere Informationen
sind in der Bedienungsanleitung des
Infotainment Systems enthalten.
Fahrzeugmeldungen 3 95.
Fahrtdaten
Wenn der Motor ausgeschaltet wird,
werden im Info-Display Daten zur
letzten Fahrt angezeigt.Folgende Informationen werden an‐
gezeigt:
● Durchschnittlicher Kraftstoffver‐ brauch
● Gesamtkraftstoffverbrauch
● Tageskilometerzähler
● Kraftstoffeinsparung in km
Maßeinheit
So ändern Sie die Maßeinheit für die
Dauer einer Fahrt:
Fahrzeuge mit An-/Aus-Schalter:
Bei ausgeschalteter Zündung den
Schalter am Ende des Wischerhebels gedrückt halten und gleichzeitig den
An-/Aus-Schalter 3 122 drücken. Die
zentrale Anzeige blinkt ca.
10 Sekunden lang, bis die neue Ein‐
heit angezeigt wird. Den Schalter am
Ende des Wischerhebels loslassen,
sobald die Anzeige nicht mehr blinkt.
Fahrzeuge ohne An-/Aus-Schalter:
Bei ausgeschalteter Zündung den
Schalter am Ende des Wischerhebels gedrückt halten und gleichzeitig die
Zündung einschalten. Die zentrale
Anzeige blinkt ca. 10 Sekunden lang,

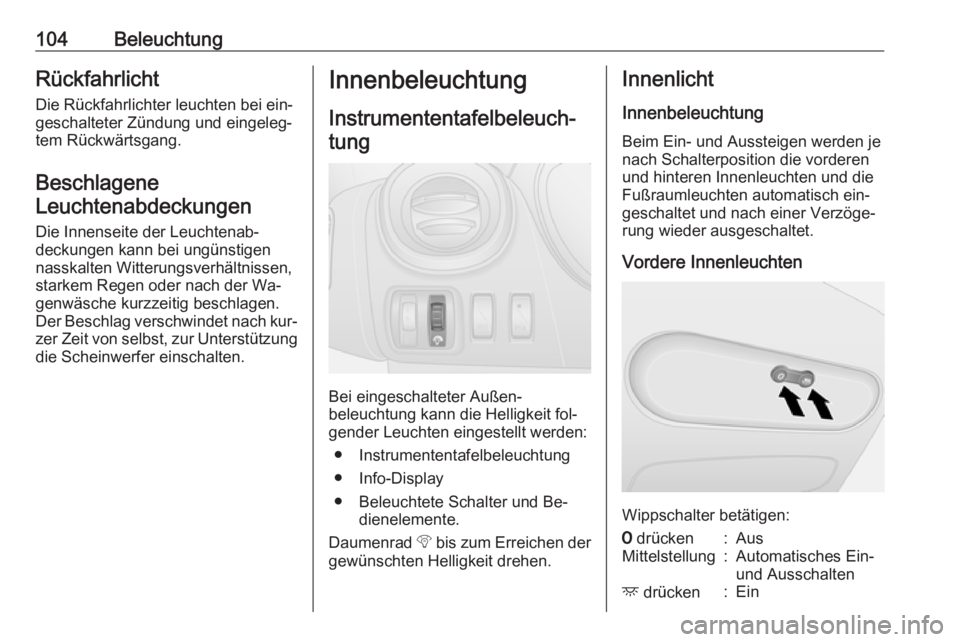

104BeleuchtungRückfahrlichtDie Rückfahrlichter leuchten bei ein‐
geschalteter Zündung und eingeleg‐
tem Rückwärtsgang.
Beschlagene Leuchtenabdeckungen
Die Innenseite der Leuchtenab‐
deckungen kann bei ungünstigen
nasskalten Witterungsverhältnissen,
starkem Regen oder nach der Wa‐
genwäsche kurzzeitig beschlagen.
Der Beschlag verschwindet nach kur‐
zer Zeit von selbst, zur Unterstützung die Scheinwerfer einschalten.Innenbeleuchtung
Instrumententafelbeleuch‐tung
Bei eingeschalteter Außen‐
beleuchtung kann die Helligkeit fol‐ gender Leuchten eingestellt werden:
● Instrumententafelbeleuchtung● Info-Display
● Beleuchtete Schalter und Be‐ dienelemente.
Daumenrad b bis zum Erreichen der
gewünschten Helligkeit drehen.
Innenlicht
Innenbeleuchtung Beim Ein- und Aussteigen werden je
nach Schalterposition die vorderen
und hinteren Innenleuchten und die
Fußraumleuchten automatisch ein‐
geschaltet und nach einer Verzöge‐
rung wieder ausgeschaltet.
Vordere Innenleuchten
Wippschalter betätigen:
7 drücken:AusMittelstellung:Automatisches Ein-
und Ausschaltend drücken:Ein

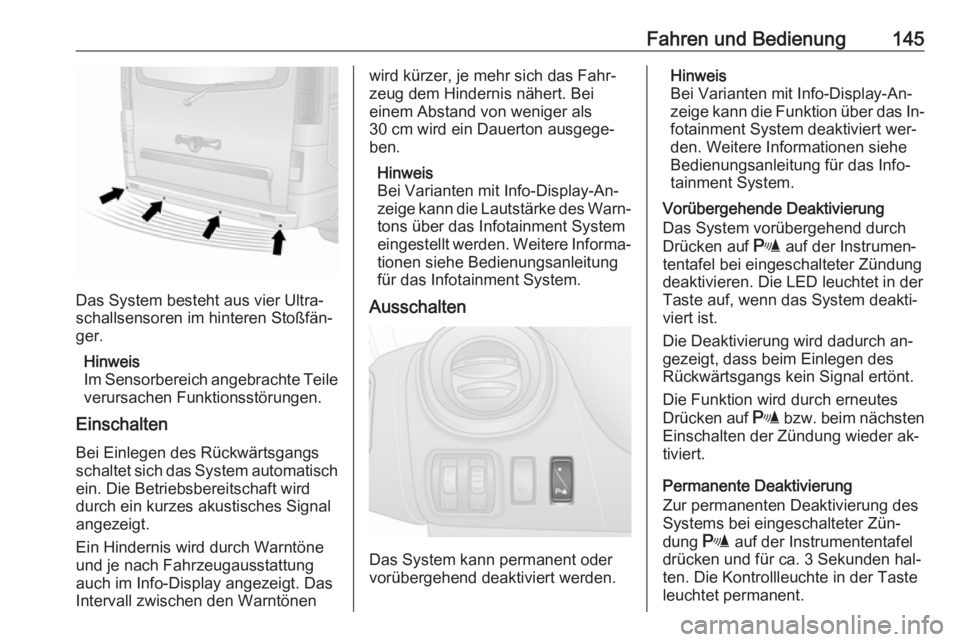

Fahren und Bedienung145
Das System besteht aus vier Ultra‐
schallsensoren im hinteren Stoßfän‐
ger.
Hinweis
Im Sensorbereich angebrachte Teile
verursachen Funktionsstörungen.
Einschalten
Bei Einlegen des Rückwärtsgangs
schaltet sich das System automatisch ein. Die Betriebsbereitschaft wird
durch ein kurzes akustisches Signal
angezeigt.
Ein Hindernis wird durch Warntöne
und je nach Fahrzeugausstattung
auch im Info-Display angezeigt. Das
Intervall zwischen den Warntönen
wird kürzer, je mehr sich das Fahr‐
zeug dem Hindernis nähert. Bei
einem Abstand von weniger als
30 cm wird ein Dauerton ausgege‐
ben.
Hinweis
Bei Varianten mit Info-Display-An‐
zeige kann die Lautstärke des Warn‐
tons über das Infotainment System
eingestellt werden. Weitere Informa‐ tionen siehe Bedienungsanleitung
für das Infotainment System.
Ausschalten
Das System kann permanent oder
vorübergehend deaktiviert werden.
Hinweis
Bei Varianten mit Info-Display-An‐
zeige kann die Funktion über das In‐ fotainment System deaktiviert wer‐
den. Weitere Informationen siehe Bedienungsanleitung für das Info‐
tainment System.
Vorübergehende Deaktivierung
Das System vorübergehend durch
Drücken auf r auf der Instrumen‐
tentafel bei eingeschalteter Zündung
deaktivieren. Die LED leuchtet in der
Taste auf, wenn das System deakti‐
viert ist.
Die Deaktivierung wird dadurch an‐
gezeigt, dass beim Einlegen des
Rückwärtsgangs kein Signal ertönt.
Die Funktion wird durch erneutes
Drücken auf r bzw. beim nächsten
Einschalten der Zündung wieder ak‐
tiviert.
Permanente Deaktivierung
Zur permanenten Deaktivierung des Systems bei eingeschalteter Zün‐
dung r auf der Instrumententafel
drücken und für ca. 3 Sekunden hal‐
ten. Die Kontrollleuchte in der Taste
leuchtet permanent.

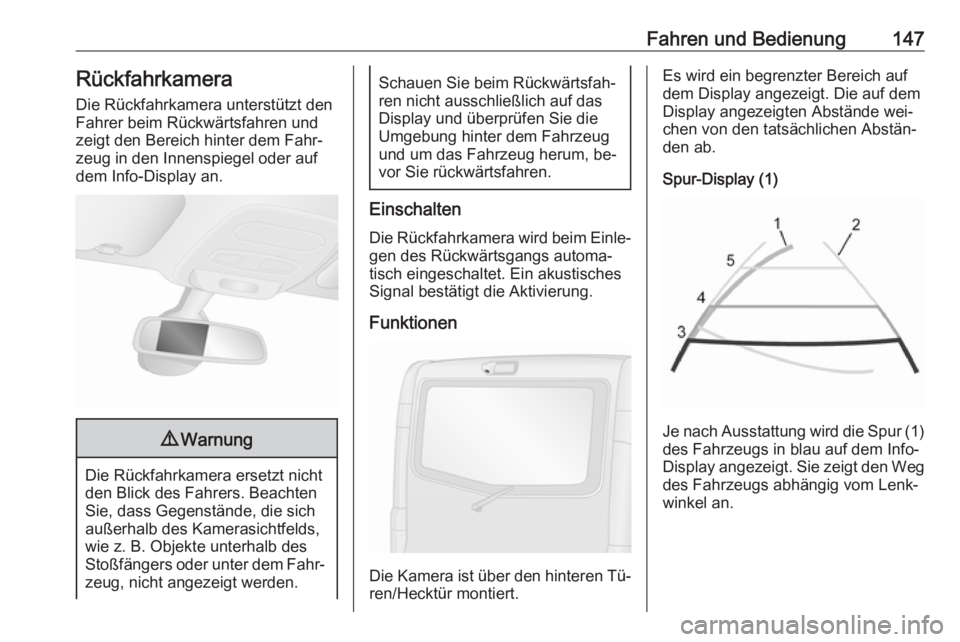

Fahren und Bedienung147Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren und
zeigt den Bereich hinter dem Fahr‐
zeug in den Innenspiegel oder auf dem Info-Display an.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds,
wie z. B. Objekte unterhalb des
Stoßfängers oder unter dem Fahr‐ zeug, nicht angezeigt werden.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Display und überprüfen Sie die
Umgebung hinter dem Fahrzeug
und um das Fahrzeug herum, be‐
vor Sie rückwärtsfahren.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet. Ein akustisches
Signal bestätigt die Aktivierung.
Funktionen
Die Kamera ist über den hinteren Tü‐ ren/Hecktür montiert.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Spur-Display (1)
Je nach Ausstattung wird die Spur (1)
des Fahrzeugs in blau auf dem Info-
Display angezeigt. Sie zeigt den Weg
des Fahrzeugs abhängig vom Lenk‐
winkel an.
