Page 13 of 217
Kort en bondig111Zijdelingse luchtroosters .....113
2 Asbak .................................... 81
Bekerhouder ........................ 69
3 Lichtschakelaar ....................98
Mistachterlicht .....................101
Mistlampen ......................... 101
Uitstapverlichting ................. 103
Richtingaanwijzers ..............100
Zijmarkeringslichten ..............98
Lichtsignaal, dimlicht en
grootlicht ............................... 99
4 Instrumenten ........................ 82
Driver Information Centre
(DIC) ..................................... 92
5 Claxon ................................... 77
Bestuurdersairbag ................57
6 Voorruitwissers,
voorruitsproeiers ..................78
Achterruitwisser, achter‐
ruitsproeier ........................... 79
Tripcomputer ........................ 947Kaartlezer voor
elektronisch
sleutelsysteem ......................23
8 Stuurkolomknoppen ..............77
9 Middelste luchtroosters .......113
10 Stekkerdoos .......................... 80
Aansteker .............................. 81
Muntenbakje, USB-
aansluiting ............................. 68
11 Driver Information Centre
(DIC) ..................................... 92
Tripcomputer ........................ 94
12 Passagiersairbag ..................57
13 Handschoenenkastje ...........68
14 Verwarmbare
buitenspiegels ....................... 39
Verwarmbare achterruit ........42
Stationair-toerentalregeling . 121
15 Stekkerdoos .......................... 80
Aansteker .............................. 81
16 Verwarming en ventilatie ....104
Elektronische
klimaatregeling (ECC) .........10617Asbak .................................... 81
Bekerhouder ........................ 69
18 Alarmknipperlichten ............100
Centrale vergrendeling .........25
19 Aan/Uit-knop voor
elektronisch
sleutelsysteem ....................118
20 Eco-knop voor brandstof‐
besparingsmodus ...............116
21 Stop-startsysteem ...............122
Cruise control en snel‐
heidsbegrenzer ..................136
22 Afstandsbediening op
stuurwiel ............................... 77
Cruisecontrol ...................... 136
23 Contactslot met stuurslot ....118
24 Stuurwiel instellen .................77
25 Ontgrendelingshandgreep
motorkap ............................. 149
26 Zekeringenkast ...................163
27 Park pilot met
ultrasoonsensoren .............139
Elektronisch stabiliteits‐
programma (ESP® Plus
) ........ 134
Page 16 of 217
14Kort en bondigAlarmknipperlichten
Bediening met toets ¨.
Alarmknipperlichten 3 100.
Claxon
j indrukken.
Wis-/wasinstallatie
Voorruitwissers7:uitAUTO of K:intervalwissen of au‐
tomatisch wissen met
regensensor1:langzaam2:snel
Voorruitwissers 3 78, wisserbladen
vervangen 3 156.
Page 80 of 217
78Instrumenten en bedieningsorganenWis-/wasinstallatie voorruit
Voorruitwissers7:uitAUTO of K:intervalwissen of au‐
tomatisch wissen met
regensensor1:langzaam2:snel
Niet inschakelen wanneer de voorruit bevroren is.
Uitschakelen in wasstraten.
Instelbaar wisinterval
Wisserhendel in stand AUTO of P.
Draai aan het stelwiel om het gewen‐
ste wisinterval in te stellen:
kort interval:stelwiel omhoog‐
draaienlang interval:stelwiel omlaag‐
draaien
Automatische wisfunctie met
regensensor
Wisserhendel in stand AUTO of P.
De regensensor registreert de hoe‐
veelheid neerslag op de voorruit en
stuurt automatisch de wissnelheid
van de voorruitwisser aan.
Na het uitschakelen van het contact
moet automatisch wissen steeds op‐
nieuw worden geselecteerd.
Instelbare gevoeligheid regensensor
Aan stelwiel draaien om de gevoelig‐
heid in te stellen:geringe gevoe‐
ligheid:stelwiel omhoog‐
draaienhoge gevoelig‐
heid:stelwiel omlaag‐
draaien
De regensensor zit op de voorruit.
Sensor vrijhouden van stof, vuil en ijs.
Voorruitsproeiers

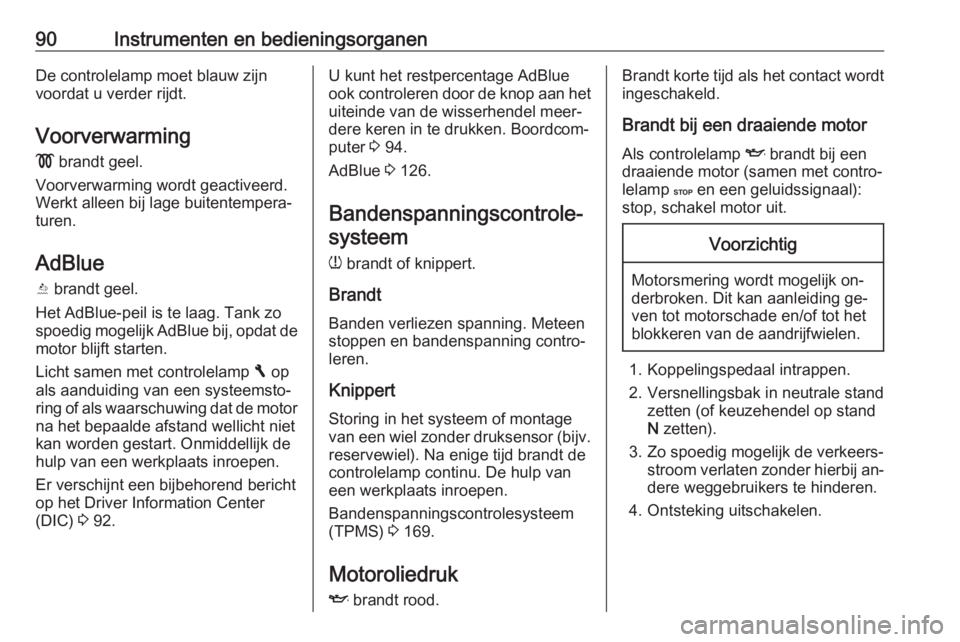

Page 92 of 217
90Instrumenten en bedieningsorganenDe controlelamp moet blauw zijn
voordat u verder rijdt.
Voorverwarming ! brandt geel.
Voorverwarming wordt geactiveerd.
Werkt alleen bij lage buitentempera‐
turen.
AdBlue Y brandt geel.
Het AdBlue-peil is te laag. Tank zo
spoedig mogelijk AdBlue bij, opdat de motor blijft starten.
Licht samen met controlelamp F op
als aanduiding van een systeemsto‐
ring of als waarschuwing dat de motor
na het bepaalde afstand wellicht niet
kan worden gestart. Onmiddellijk de
hulp van een werkplaats inroepen.
Er verschijnt een bijbehorend bericht
op het Driver Information Center
(DIC) 3 92.U kunt het restpercentage AdBlue
ook controleren door de knop aan het uiteinde van de wisserhendel meer‐
dere keren in te drukken. Boordcom‐
puter 3 94.
AdBlue 3 126.
Bandenspanningscontrole‐ systeem
w brandt of knippert.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv. reservewiel). Na enige tijd brandt de
controlelamp continu. De hulp van
een werkplaats inroepen.
Bandenspanningscontrolesysteem
(TPMS) 3 169.
Motoroliedruk
I brandt rood.Brandt korte tijd als het contact wordt
ingeschakeld.
Brandt bij een draaiende motor
Als controlelamp I brandt bij een
draaiende motor (samen met contro‐
lelamp C en een geluidssignaal):
stop, schakel motor uit.Voorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. Koppelingspedaal intrappen.
2. Versnellingsbak in neutrale stand zetten (of keuzehendel op stand
N zetten).
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij an‐dere weggebruikers te hinderen.
4. Ontsteking uitschakelen.
Page 124 of 217
122Rijden en bedieningAan/Uit-knop 3 118.
Tanken 3 143.
Uitrol-brandstofafsluiter
De brandstoftoevoer wordt automa‐
tisch afgesloten bij het uitrollen,
d.w.z. wanneer u met een ingescha‐
kelde versnelling onder het rijden het
gas loslaat.
Stop/Start-systeem
Het stop-startsysteem helpt brandstof te besparen en uitlaatemissies te be‐
perken. Wanneer de omstandighe‐
den het toelaten, schakelt het de mo‐
tor uit van zodra de auto langzaam
rijdt of stilstaat, bijv. voor een ver‐
keerslicht of in een file. Het start de
motor opnieuw automatisch zodra u
het koppelingspedaal intrapt.
Een accusensor zorgt ervoor dat een Autostop alleen wordt uitgevoerd, als
de accu voldoende opgeladen is om
opnieuw te kunnen starten.Inschakelen
Het stop-startsysteem is beschikbaar
van zodra de motor is gestart, de auto is vertrokken en er aan de hieronder
opgegeven omstandigheden voldaan
is.
Als er niet aan de onderstaande voor‐ waarden wordt voldaan, is een
Autostop niet toegestaan en licht \
op in de instrumentengroep 3 91.
Uitschakelen
Deactiveer het Stop/Start-systeem
door Î in te drukken. De LED in de
knop brandt ter indicatie van het
deactiveren en er verschijnt een bij‐
behorend bericht op het Driver Infor‐
mation Center (DIC) 3 92.
Na handmatig deactiveren kunt u het
Stop/Start-systeem weer activeren
door opnieuw op Î te drukken.
Boordinformatie 3 93.
Let op
Wanneer de functie Verhoogd stati‐
onair wordt geactiveerd, wordt het
Stop/Start-systeem automatisch ge‐ deactiveerd en kan niet met Î op‐
nieuw worden geactiveerd. De LED
in de toets licht op om de deactive‐
ring aan te geven en er kan een bij‐
behorend bericht verschijnen op het
Driver Information Center (DIC)
3 92.
Regeling stationair toerental 3 121.
Autostop
Als de auto langzaam rijdt of stilstaat,
activeer dan een Autostop zoals hier‐
onder beschreven:
● trap het koppelingspedaal in
● zet de keuzehendel in neutraal
● laat het koppelingspedaal los
Page 141 of 217
Rijden en bediening139Opnieuw activeren
R indrukken; de snelheidsbegrenzer‐
functie wordt opnieuw geactiveerd.
Als u op < drukt, wordt de snelheids‐
begrenzerfunctie ook weer ingescha‐
keld maar alleen op de huidige snel‐
heid, niet de opgeslagen snelheid.
Snelheidslimiet wissen
Druk op U; gele controlelamp U
dooft op de instrumentengroep.
Snelheidsbegrenzer MaximumsnelheidsbegrenzerConform lokale of landelijke wetge‐
ving is de auto wellicht uitgerust met
een vaste maximumsnelheidsbe‐
grenzer die niet kan worden uitge‐
schakeld.
Indien aanwezig, zit er een waarschu‐
wingslabel met daarop de vaste maxi‐
mumsnelheid (90 tot 130 km/u) op het instrumentenbord.
Om fysieke redenen kan de auto
bergafwaarts de maximumsnelheid
eventueel overschrijden.
Er klinkt elke 40 seconden gedurende
10 seconden een waarschuwings‐
zoemer bij kort overschrijden van de
ingestelde snelheid.
Auto ook uitgerust met snelheidsbe‐
grenzer cruise control: de maximum‐
snelheid kan niet worden overschre‐
den door het gaspedaal stevig tot
voorbij het weerstandspunt in te trap‐ pen.
Snelheidsbegrenzer cruise control
3 136.Parkeerhulp
De Park Pilot vereenvoudigt het ach‐
teruit inparkeren door de afstand tus‐ sen de achterkant van de auto en
eventuele obstakels te meten. De be‐
stuurder is en blijft echter verantwoor‐ delijk bij het parkeren.
Het systeem bestaat uit vier ultrasone
parkeersensoren in de achterbum‐
per.
Let op
Accessoires e.d. die in het detectie‐
gebied van de sensoren gemon‐
teerd zijn kunnen storingen in het
systeem veroorzaken.
Page 143 of 217
Rijden en bediening141het rijgedrag tot gevolg kunnen
hebben. Raadpleeg bij een derge‐
lijke botsing een werkplaats.
Boordinformatie 3 93.
Algemene opmerkingen over
parkeerhulpsysteem
9 Waarschuwing
Reflecterende oppervlakken van
voorwerpen of kleding en externe
geluidsbronnen kunnen er in be‐
paalde omstandigheden toe lei‐
den dat het systeem een obstakel
niet registreert.
Voorzichtig
De sensoren werken eventueel
minder goed wanneer deze bijv.
met ijs of sneeuw zijn bedekt.
De parkeerhulpsystemen werken
bij een zware belading eventueel
minder goed.
Voor grotere auto's (off-roads,
minivans, vans) gelden speciale
voorwaarden. De objectherken‐
ning in het bovenste deel van deze
voertuigen kan niet worden gega‐
randeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Het ultrasoonparkeerhulpsysteem
voorkomt geen botsingen met ob‐
jecten buiten het detectiebereik
van de sensoren.
Achteruitkijkcamera
De achteruitkijkcamera helpt de be‐
stuurder bij het achteruit rijden door
weergeven van een beeld van de
zone achter de auto in de binnenspie‐
gel of in het infodisplay.
9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera bevinden, bijv. onder de
bumper of onder de auto, worden
niet getoond.
Rijd nooit achteruit als u alleen op het display hebt gekeken. Contro‐
leer eerst de omgeving aan de
achterzijde en rondom de auto
voordat u achteruit rijdt.
Page 171 of 217
Verzorging van de auto169
De bandenspanningsinformatiestic‐
ker op het bestuurdersportierframe
vermeldt de originele banden en de
bijbehorende bandenspanning.
Breng de banden altijd op de op het
label vermelde spanningswaarden.
Bandenspanningswaarden 3 202.
De voorgeschreven bandenspanning geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐ spanningswaarde als volgt te werk:
1. Bepaal de code van de motor-ID. Motorgegevens 3 193.
2. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 202.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd, of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
Bandenspanningscontrole‐
systeem
Het bandenspanningscontrolesys‐
teem (TPMS) gebruikt radiografische
en sensortechnologie ter controle van
de bandenspanningswaarden.
Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Page 172 of 217
170Verzorging van de autoAlle wielen moeten zijn voorzien van
een druksensor en de banden moe‐
ten de voorgeschreven bandenspan‐
ning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
De sensoren van het TPMS controle‐ ren de spanningswaarden van de
banden en verzenden de meetwaar‐
den naar een ontvanger in de auto.
Overzicht bandenspanningswaarden 3 202.
Bandenspanningswaarden op
display
U kunt de huidige bandenspannings‐
waarden bekijken op het Driver Infor‐
mation Center (DIC) 3 92.
Druk bij een stilstaande auto meer‐
dere malen op de knop op het uit‐
einde van de wisserhendel totdat het
menu Bandenspanningswaarden
verschijnt.
Bandenspanning te laag
Een te lage bandenspanning wordt
aangegeven door het oplichten van
controlelamp w 3 90 en een bijbeho‐
rend bericht op het DIC.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 202.
Na het op spanning brengen moet u wellicht een stukje rijden om de ban‐
denspanningswaarden op het DIC bij
te werken. Hierbij kan w oplichten.
Page 173 of 217
Verzorging van de auto171Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een naderende te lage
bandenspanning. Bandenspanning
controleren.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer uitsluitend wielen met druk‐
sensoren, omdat anders de banden‐
spanning niet wordt weergegeven.
Bovendien zal w dan enkele secon‐
den knipperen en vervolgens blijven
branden, samen met controlelamp F
3 88 en verschijnt er een bijbehorend
bericht op het DIC.
Een reservewiel of tijdelijk wiel is niet uitgerust met druksensoren. Bij der‐
gelijke wielen zal het TPMS niet wer‐
ken. Bij de drie andere wielen blijft het
TPMS wel werken.
Controlelamp w en een bijbehorend
bericht blijven actief totdat de banden op de juiste bandenspanning zijn ge‐
zet.
Driver Information Centre (DIC) 3 92.
Boordinformatie 3 93.Lekke band
Een lekke band of een veel te lage
bandenspanning wordt aangegeven
door het oplichten van controlelamp
w samen met C 3 88 en een bijbe‐
horend bericht op het DIC. Zet de
auto stil en schakel de motor uit.
Bandenspanning 3 202, Bandenre‐
paratieset 3 174, Reservewiel
3 178, Wiel verwisselen 3 176.
Afhankelijkheid van temperatuur
De bandenspanning hangt af van de
temperatuur van de band. Onderweg lopen de temperatuur en de spanning van de band op.
Bandenspanningswaarden op het eti‐ ket bandenspanningsinformatie en
het overzicht bandenspanningswaar‐
den gelden voor koude banden,
d.w.z. bij 20 °C. Bij elke 10 °C meer neemt de spanning met zo'n 10 kPa
(0,1 bar) toe. Houd hiermee rekening
wanneer u warme banden contro‐ leert.De bandenspanningswaarde die u op
het DIC ziet, is de daadwerkelijke
bandenspanning. Bij een afgekoelde
band is deze waarde iets lager, maar
is de band niet lek.
Inleerfunctie
Wanneer de wielen zijn verwisseld,
moet het TPMS opnieuw worden in‐
geleerd.
Selecteer met een stilstaande auto
het menu Bandenspanning op het
DIC door de knop op het uiteinde van de wisserhendel in te drukken. Houd
de knop gedurende ongeveer
