OPEL VIVARO B 2018.5 Uporabniški priročnik

Nega vozila179
1. Odvijte tri vijake (uporabite orodje
vozila).
2. Zadnjo luč previdno izvlecite iz zatičev na zunanji strani in
odstranite.
3. Z luči razvelcite kabelski priključek.4. Držalo žarnice obrnite v levo, da ga ločite od ohišja.
5. Zamenjajte žarnico.
6. Držalo žarnice potisnite v ohišje in
ga obrnite v desno, da se zaskoči.
7. Kabelski priključek ponovno priklopite na sestav luči in
preverite, ali je pravilno pritrjen.
8. Namestite sestav luči in preverite,
ali je se pravilno usedel na držalne sornike.
9. Privijte tri vijake.
Stranski smerniki
1. Sestav luči odpnite iz blatnika tako, da z ustreznim orodjem
pritisnete sponki, nato pa sestav
luči izvlecite iz odprtine.
2. Nosilec žarnice obrnite v nasprotni smeri urnega kazalca in
ga izvlecite iz luči. Vstavite novo
žarnico.
3. Nosilec skupaj z žarnico vstavite v ohišje. Smernik vstavite v
odprtino.

180Nega vozilaTretja zavorna lučZadnja vrata 1. Odprite zadnja vrata.
2. Odstranite 2 vijaka z notranje strani zadnjih vrat.
3. Z zunanje strani vozila sprostitesponke s ploščatim izvijačem in
odstranite držalo žarnice.
4. Zamenjajte žarnico.
5. Namestite držalo žarnice in ponovno privijte 2 vijaka.
Vrata prtljažnika 1. Odprite vrata prtljažnika.2. Odstranite 2 vijaka z vrat prtljažnika.
3. Z zunanje strani vozila sprostitesponke s ploščatim izvijačem in
odstranite držalo žarnice.

Nega vozila1814. Zamenjajte žarnico.
5. Namestite držalo žarnice in ponovno privijte 2 vijaka.
Luč za vzvratno vožnjo
1. Odvijte 2 vijaka (uporabite orodje vozila) in demontirajte sestav luči.
2. Z luči razvelcite kabelski priključek.
3. Nosilec žarnice izvlecite iz ohišja z obračanjem v nasprotni smeri
urnega kazalca.
4. Zamenjajte spodnjo žarnico.
5. Nosilec z novo žarnico potisnite v ohišje in ga obrnite v smeri urnega
kazalca, da se zaskoči.
6. Na luč priklopite kabelski priključek.
7. Montirajte sestav luči in ga pritrdite z 2 vijakoma.
Lučka registrske tablice Višina strehe H1
1. Iztaknite luč s ploščatim izvijačem
na prikazanih mestih.
2. Odklopite kabelski priključek.
3. Odprite lečo, da sprostite objemke.
4. Zamenjajte žarnico.
5. Montirajte zaslonko in priklopite kabelski priključek.
6. Luč namestite v ohišje.
Višina strehe H2
1. Odvijte 2 vijaka (uporabite orodje vozila) in sprostite lečo.
2. Zamenjajte žarnico.
3. Lečo vstavite v ohišje in zamenjajte 2 vijaka.

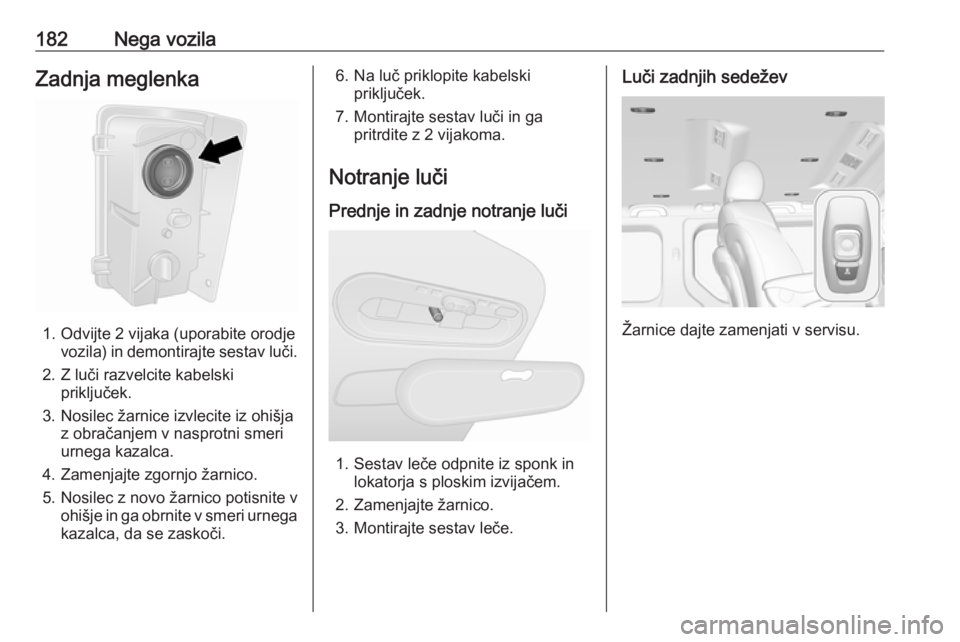

182Nega vozilaZadnja meglenka
1. Odvijte 2 vijaka (uporabite orodjevozila) in demontirajte sestav luči.
2. Z luči razvelcite kabelski priključek.
3. Nosilec žarnice izvlecite iz ohišja z obračanjem v nasprotni smeriurnega kazalca.
4. Zamenjajte zgornjo žarnico.
5. Nosilec z novo žarnico potisnite v ohišje in ga obrnite v smeri urnega
kazalca, da se zaskoči.
6. Na luč priklopite kabelski priključek.
7. Montirajte sestav luči in ga pritrdite z 2 vijakoma.
Notranje luči Prednje in zadnje notranje luči
1. Sestav leče odpnite iz sponk in lokatorja s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Montirajte sestav leče.
Luči zadnjih sedežev
Žarnice dajte zamenjati v servisu.

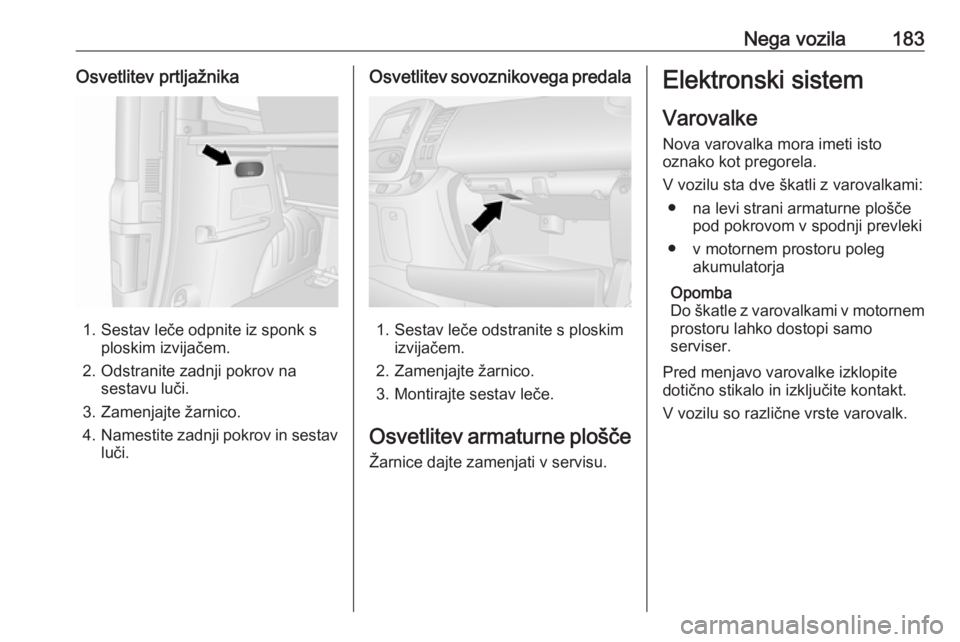

Nega vozila183Osvetlitev prtljažnika
1. Sestav leče odpnite iz sponk sploskim izvijačem.
2. Odstranite zadnji pokrov na sestavu luči.
3. Zamenjajte žarnico.
4. Namestite zadnji pokrov in sestav
luči.
Osvetlitev sovoznikovega predala
1. Sestav leče odstranite s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Montirajte sestav leče.
Osvetlitev armaturne plošče
Žarnice dajte zamenjati v servisu.
Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● na levi strani armaturne plošče pod pokrovom v spodnji prevleki
● v motornem prostoru poleg akumulatorja
Opomba
Do škatle z varovalkami v motornem prostoru lahko dostopi samo
serviser.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.

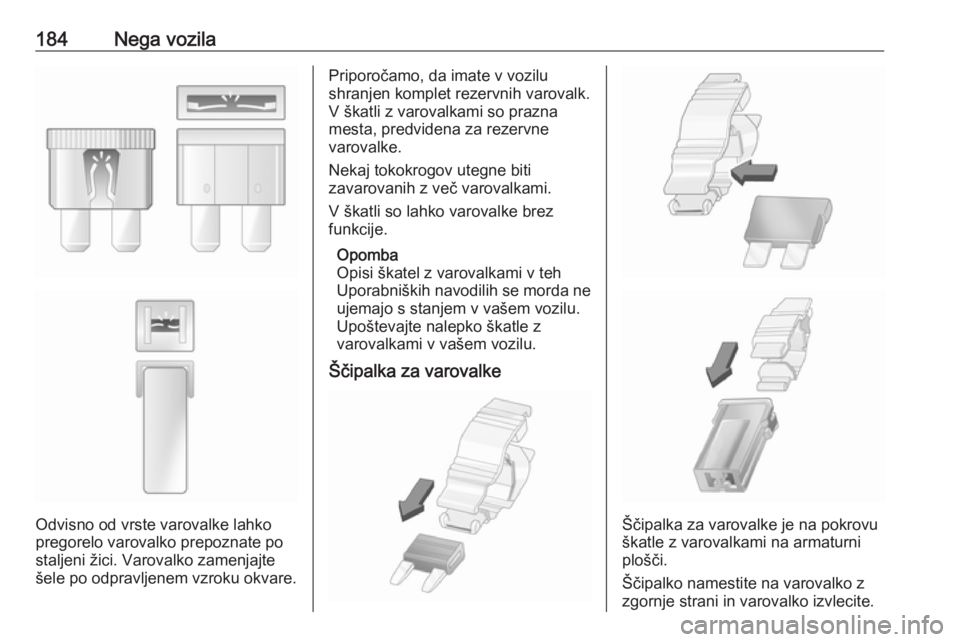

184Nega vozila
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Priporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
V škatli z varovalkami so prazna
mesta, predvidena za rezervne
varovalke.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Opisi škatel z varovalkami v teh Uporabniških navodilih se morda ne
ujemajo s stanjem v vašem vozilu.
Upoštevajte nalepko škatle z
varovalkami v vašem vozilu.
Ščipalka za varovalke
Ščipalka za varovalke je na pokrovu
škatle z varovalkami na armaturni
plošči.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

Nega vozila185Škatla z varovalkami na
armaturni plošči
Škatla varovalk se nahaja na levi
strani armaturne plošče, za zaključno oblogo.
Za dostop do škatle z varovalkami
povlecite zgornji del zaključne obloge
in jo odstranite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.

186Nega vozila

Nega vozila187Št.Tokokrog1Baterija za rezervno napajanje (s
sistemom elektronskega oddaj‐
nika)2Prilagoditve3Prilagoditve4Akumulator vozila (s sistemom
elektronskega oddajnika)5Dodatno ogrevanje in prezrače‐
vanje / klimatska naprava6Pomožni sistem ogrevanja in
prezračevanja7Električna zunanja ogledala /
dodatne prilagoditve8Ogrevana zunanja ogledala9Radio / večpredstavnost / elek‐
trična zunanja ogledala / vtičnica za diagnosticiranje10Večpredstavnost / vlečna kljuka11Notranje luči / zaščita akumula‐
torja pred izpraznitvijoŠt.Tokokrog12Desna dolga luč / leva kratka luč / stranske luči / desna kratka luč
za dnevno vožnjo13Opozorilno utripanje, smerniki14Centralno zaklepanje15Leva dolga luč / desna kratka
luč / zadnje luči / leva luč za
vožnjo podnevi16Prednje meglenke / zadnje
meglenke / luč za osvetlitev
registrske tablice17Alarm / hupa / osvetlitev /
brisalec18Instrumentna plošča19Gretje in prezračevanje20Zadnji brisalec / črpalka naprave
za pranje vetrobranskega
stekla / hupa21Splošni akumulator22Vzvratne luči23Stikalo zavorŠt.Tokokrog24Vbrizgavanja goriva / zaga‐
njalnik25Varnostna blazina / ključavnica
volana26Električno pomično sovoznikovo
steklo27Servo volan28Zavorne luči29Baterija za rezervno napajanje (s sistemom elektronskega oddaj‐
nika)30Prikazovalnik servisnih inter‐
valov31Vžigalnik / vtičnica32Gretje in prezračevanje33Zavorne luči / ABS / imobilizator34Notranja osvetlitev / klimatska
naprava35Zagon s sistemom elektron‐
skega oddajnika36Brisalec zadnjega stekla

188Nega vozilaŠt.Tokokrog37Zvočna opozorila38Električna vtičnica v prtljažniku39Električno pomično voznikovo
steklo40Zadnja električna vtičnica41Zagon / krmilni modul karoserije42Ogrevanje sedežev43Tahograf44Brisalci vetrobranskega stekla45Ogrevanje / klimatska naprava
Ko zamenjate pregorele varovalke,
znova namestite zaključno oblogo.
Orodje vozila
Orodje
Dvigalka, ključ za kolesne vijake,
podaljšek ključa, torx ključ, adapterji,
kavelj za kolesne pokrove in obroček
za vleko so spravljeni v kompletu pod
voznikovim sedežem.
Za dostop do škatle z orodjem
potisnite sedež naprej in nagnite
naslonjalo naprej 3 48. Škatla z
orodjem je lahko pritrjena s krilno
matico. Za sprostitev krilno matico
zasukajte v desno.
Zamenjava kolesa 3 197.
Rezervno kolo 3 199.
Komplet za popravilo pnevmatik: Kavelj za kolesne pokrove in torx ključ
sta shranjena v torbi s kompletom za
popravilo pnevmatik pod voznikovim
sedežem.
Naprava za popravilo pnevmatik
3 194.
