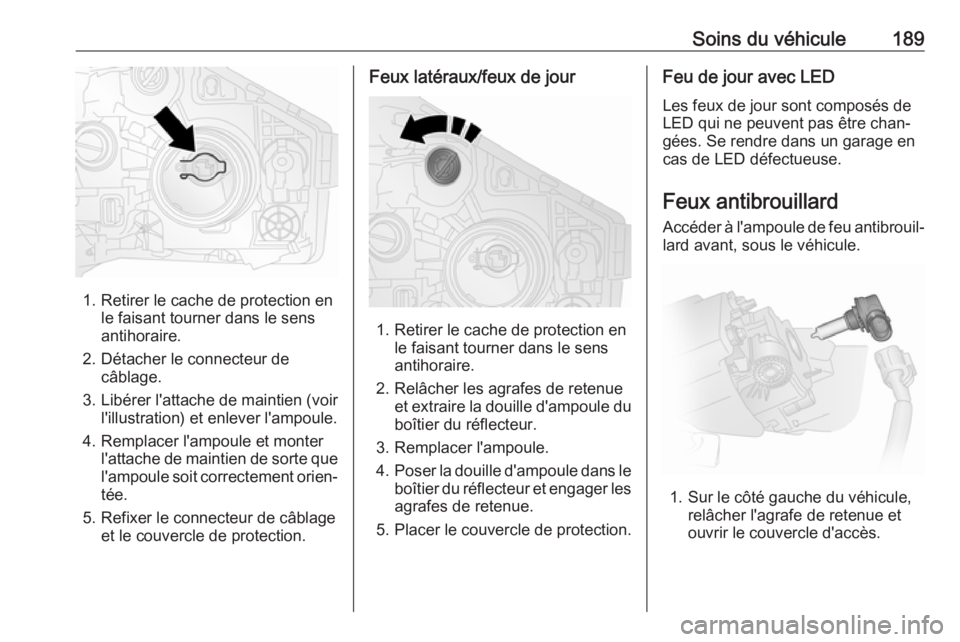

Soins du véhicule189
1. Retirer le cache de protection enle faisant tourner dans le sens
antihoraire.
2. Détacher le connecteur de câblage.
3. Libérer l'attache de maintien (voir l'illustration) et enlever l'ampoule.
4. Remplacer l'ampoule et monter l'attache de maintien de sorte que
l'ampoule soit correctement orien‐ tée.
5. Refixer le connecteur de câblage et le couvercle de protection.
Feux latéraux/feux de jour
1. Retirer le cache de protection en le faisant tourner dans le sens
antihoraire.
2. Relâcher les agrafes de retenue et extraire la douille d'ampoule du
boîtier du réflecteur.
3. Remplacer l'ampoule.
4. Poser la douille d'ampoule dans le
boîtier du réflecteur et engager les
agrafes de retenue.
5. Placer le couvercle de protection.
Feu de jour avec LED
Les feux de jour sont composés de
LED qui ne peuvent pas être chan‐
gées. Se rendre dans un garage en
cas de LED défectueuse.
Feux antibrouillard
Accéder à l'ampoule de feu antibrouil‐
lard avant, sous le véhicule.
1. Sur le côté gauche du véhicule, relâcher l'agrafe de retenue et
ouvrir le couvercle d'accès.

190Soins du véhiculeSur le côté droit du véhicule,
déposer les deux vis et les agra‐
fes de retenue pour retirer le
couvercle d'accès.
2. Détacher le connecteur de câblage.
3. Tourner la douille d'ampoule dans
le sens antihoraire et enlever l'am‐poule.
4. Remplacer l'ampoule et installer la douille d'ampoule.
5. Rebrancher le connecteur
6. Sur le côté gauche du véhicule, fermer le couvercle d'accès.
Sur le côté droit du véhicule,
poser le couvercle d'accès et
reposer les deux vis.Clignotants avant
1. Enlever la douille de l'ampoule du
boîtier de réflecteur en faisant
tourner dans le sens antihoraire.
2. Remplacer l'ampoule.
3. Placer la douille de l'ampoule dans le boîtier du réflecteur.
Feux arrière
Feu stop, clignotant et feu arrière Ouvrir les portes arrière / le hayonpour accéder aux feux arrière.
1. Déposer les trois boulons (en utili‐
sant l'outil fourni).
2. Tirer avec précaution l'ensemble de feu des broches de maintien du
côté extérieur et l'enlever.
3. Débrancher le connecteur de l'en‐
semble de lampes.

Soins du véhicule191
4. Tourner la douille d'ampoule ensens antihoraire pour la détacher
de la lampe.
5. Remplacer l'ampoule.
6. Pousser la douille d'ampoule dans la lampe, puis la tourner en
sens horaire pour la fixer.
7. Refixer le connecteur de câblage à l'ensemble de lampes et vérifier
qu'il est correctement positionné.
8. Remettre l'ensemble de lampes dans sa position d'origine en véri‐fiant qu'il est bien en place sur les
goupilles de retenue.
9. Remplacer les trois boulons.
Clignotants latéraux
1. Libérer l'ensemble de feu de l'aile
en libérant les attaches à l'aide
d'un outil adapté et soulever l'en‐
semble de feu de l'ouverture pour le sortir.
2. Enlever la douille de l'ampoule de
l'ensemble de lampe en la faisant tourner dans le sens antihoraire et remplacer l'ampoule.
3. Placer la douille d'ampoule dans l'ensemble de feu et installer l'en‐
semble de feu dans l'ouverture.
Troisième feu stop
Portes arrière 1. Ouvrir les portes arrière.
2. Retirer les deux boulons de l'inté‐ rieur des portes arrière.

192Soins du véhicule
3. Depuis l'extérieur du véhicule,retirer le support d'ampoule en
relâchant les agrafes au moyen
d'un tournevis à lame plate.
4. Remplacer l'ampoule.
5. Poser le support d'ampoule et replacer les deux boulons.
Hayon 1. Ouvrir le hayon.2. Déposer les deux boulons du hayon.
3. Depuis l'extérieur du véhicule, retirer le support d'ampoule en
relâchant les agrafes au moyen
d'un tournevis à lame plate.
4. Remplacer l'ampoule.
5. Poser le support d'ampoule et replacer les deux boulons.
Feu de recul
1. Déposer les deux boulons (en utilisant l'outil fourni) et déposer
l'ensemble de lampes.
2. Débrancher le connecteur de l'en‐
semble de lampes.

Soins du véhicule1933.Tourner le boîtier d'ampoule dans
le sens antihoraire pour le déta‐
cher de l'ensemble du feu.
4. Remplacer l'ampoule inférieure.
5. Pousser la douille d'ampoule dans l'ensemble du feu, puis la
tourner dans le sens horaire pour
la fixer.
6. Rebrancher le connecteur sur l'ensemble de lampes.
7. Poser l'ensemble de lampes avec
les deux boulons.Éclairage de plaque
d'immatriculation
Hauteur de toit H1
1. Extraire la lampe au moyen d'un tournevis à lame plate.
2. Détacher le connecteur de câblage.
3. Dégager la lentille pour relâcher les agrafes.
4. Remplacer l'ampoule.
5. Poser la lentille et refixer le connecteur de câblage.
6. Remplacer la lampe dans le boîtier.
Hauteur de toit H2
1. Déposer les deux vis (en utilisantl'outil fourni) pour relâcher la
lentille.
2. Remplacer l'ampoule.
3. Poser la lentille dans le logement et replacer les deux vis.

194Soins du véhiculeFeu antibrouillard arrière
1. Déposer les deux boulons (enutilisant l'outil fourni) et déposer
l'ensemble de lampes.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Tourner le boîtier d'ampoule dans
le sens antihoraire pour le déta‐
cher de l'ensemble du feu.
4. Remplacer l'ampoule supérieure.
5. Pousser la douille d'ampoule dans l'ensemble du feu, puis la
tourner dans le sens horaire pour
la fixer.
6. Rebrancher le connecteur sur l'ensemble de lampes.
7. Poser l'ensemble de lampes avec
les deux boulons.
Éclairage intérieur Lampes de courtoisie avant et
arrière
1. Libérer l'ensemble de lentille des attaches et du repère à l'aide d'un
tournevis à lame plate.
2. Remplacer l'ampoule.
3. Monter l'ensemble de lentille.
Éclairage du coffre
1. Libérer l'ensemble de lentille des attaches à l'aide d'un tournevis à
lame plate.
2. Retirer le couvercle arrière de l'ensemble de lampe.
3. Remplacer l'ampoule.
4. Installer le couvercle arrière et l'ensemble de lampe.

Soins du véhicule195Éclairage de la boîte à gants
1. Enlever l'ensemble de lentille àl'aide d'un tournevis à lame plate.
2. Remplacer l'ampoule.
3. Monter l'ensemble de lentille.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.
Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● sur le côté gauche du tableau de
bord, derrière le panneau de
garnissage
● dans le compartiment moteur est
située à côté de la batterie
Remarque
La boîte à fusibles du compartiment
moteur est accessible uniquement à un atelier.
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est
reconnaissable à son fil fondu. Ne
pas remplacer le fusible tant que la
cause de la défaillance n'a pas été
supprimée.

196Soins du véhiculeIl est recommandé d'emporter un jeu
complet de fusibles. La boîte à fusi‐
bles dispose d'un espace de range‐
ment pour les fusibles de rechange.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Remarque
Il se peut que certaines descriptions de fusibles données dans le présent
manuel du propriétaire ne s'appli‐
quent pas à votre véhicule. Se repor‐ ter à l'étiquette de la boîte à fusibles,selon le cas.Pince à fusibles
Un extracteur de fusible peut être
présent sur le couvercle de la boîte à fusibles du tableau de bord.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.

Soins du véhicule197Boîte à fusibles du tableaude bord
La boîte à fusibles se trouve sur le
côté gauche du tableau de bord, derrière un panneau de garnissage.
Tirer sur la partie supérieure du
panneau de garniture et le retirer pour
accéder à la boîte à fusibles.
Ne pas ranger d'objet derrière ce
panneau.
Certains circuits sont protégés par plusieurs fusibles.
