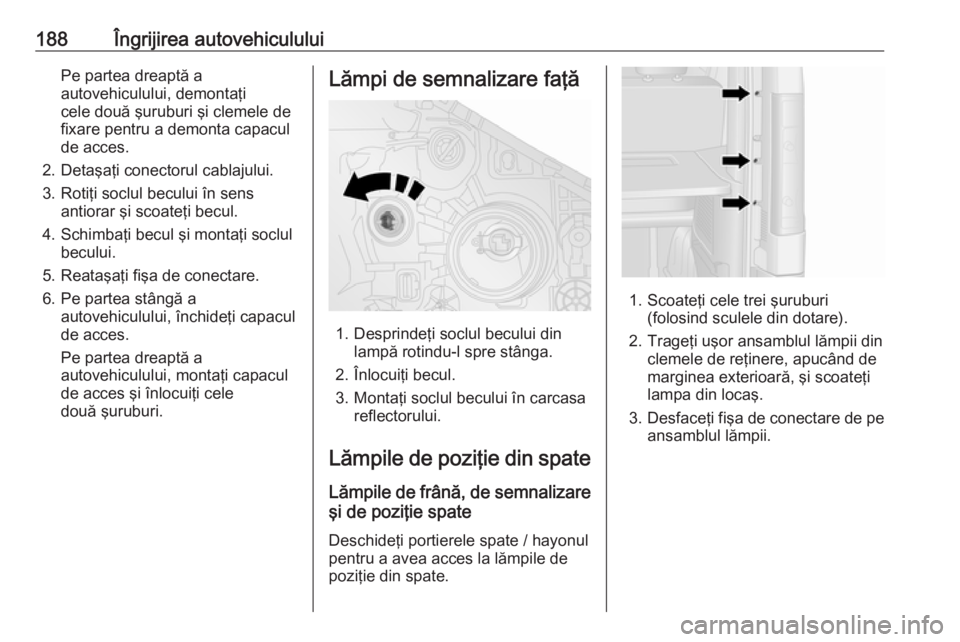

188Îngrijirea autovehicululuiPe partea dreaptă a
autovehiculului, demontaţi
cele două şuruburi şi clemele de
fixare pentru a demonta capacul
de acces.
2. Detaşaţi conectorul cablajului.
3. Rotiţi soclul becului în sens antiorar şi scoateţi becul.
4. Schimbaţi becul şi montaţi soclul becului.
5. Reataşaţi fişa de conectare.
6. Pe partea stângă a autovehiculului, închideţi capacul
de acces.
Pe partea dreaptă a
autovehiculului, montaţi capacul
de acces şi înlocuiţi cele
două şuruburi.Lămpi de semnalizare faţă
1. Desprindeţi soclul becului din lampă rotindu-l spre stânga.
2. Înlocuiţi becul.
3. Montaţi soclul becului în carcasa reflectorului.
Lămpile de poziţie din spate Lămpile de frână, de semnalizare
şi de poziţie spate
Deschideţi portierele spate / hayonul
pentru a avea acces la lămpile de
poziţie din spate.
1. Scoateţi cele trei şuruburi (folosind sculele din dotare).
2. Trageţi uşor ansamblul lămpii din clemele de reţinere, apucând de
marginea exterioară, şi scoateţi
lampa din locaş.
3. Desfaceţi fişa de conectare de pe
ansamblul lămpii.

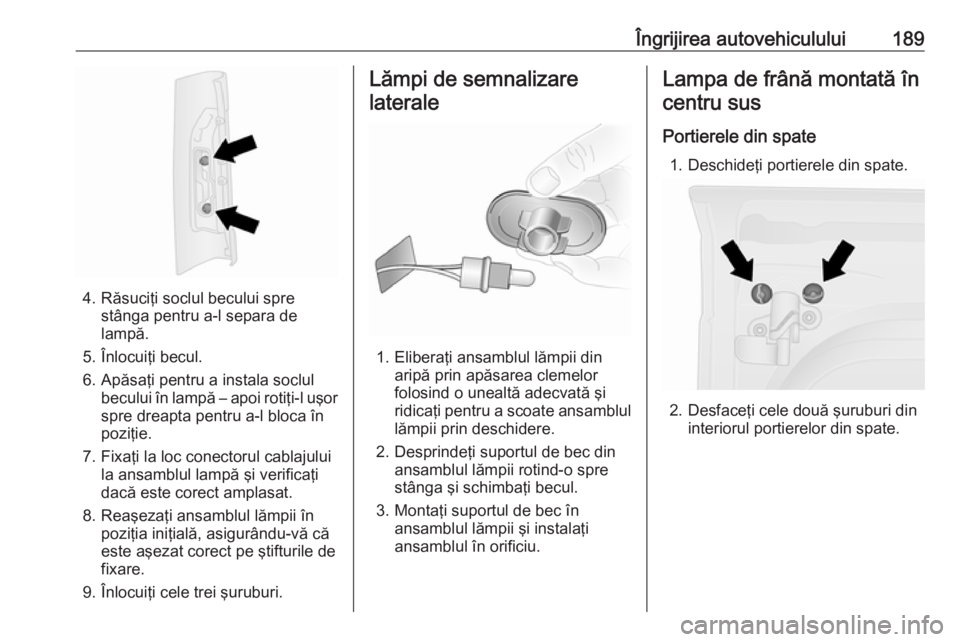

Îngrijirea autovehiculului189
4. Răsuciţi soclul becului sprestânga pentru a-l separa de
lampă.
5. Înlocuiţi becul.
6. Apăsaţi pentru a instala soclul becului în lampă – apoi rotiţi-l uşorspre dreapta pentru a-l bloca în
poziţie.
7. Fixaţi la loc conectorul cablajului la ansamblul lampă şi verificaţi
dacă este corect amplasat.
8. Reaşezaţi ansamblul lămpii în poziţia iniţială, asigurându-vă că
este aşezat corect pe ştifturile de
fixare.
9. Înlocuiţi cele trei şuruburi.
Lămpi de semnalizare
laterale
1. Eliberaţi ansamblul lămpii din aripă prin apăsarea clemelor
folosind o unealtă adecvată şi
ridicaţi pentru a scoate ansamblul lămpii prin deschidere.
2. Desprindeţi suportul de bec din ansamblul lămpii rotind-o spre
stânga şi schimbaţi becul.
3. Montaţi suportul de bec în ansamblul lămpii şi instalaţi
ansamblul în orificiu.
Lampa de frână montată în
centru sus
Portierele din spate 1. Deschideţi portierele din spate.
2. Desfaceţi cele două şuruburi din interiorul portierelor din spate.

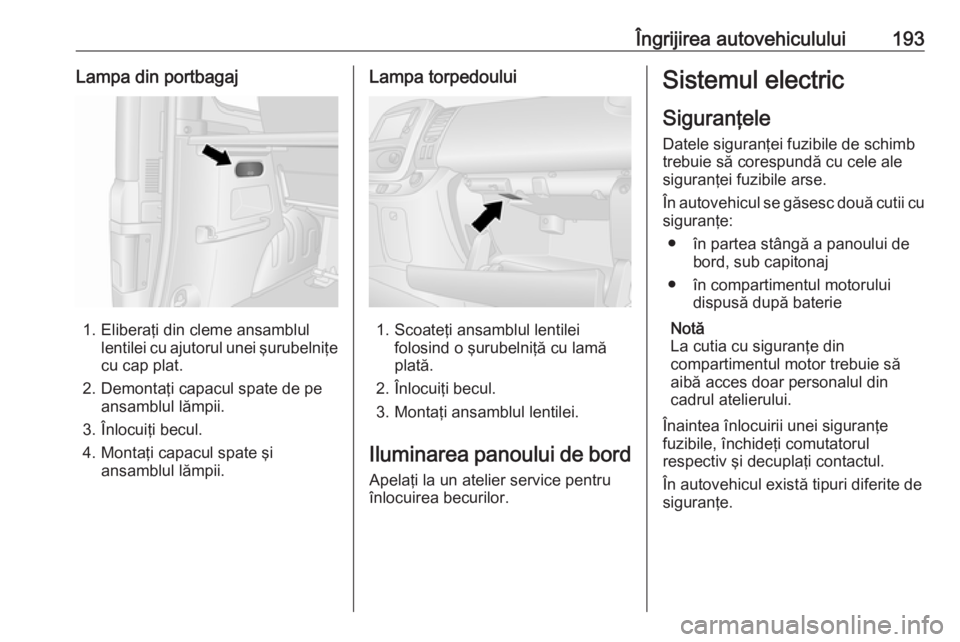

Îngrijirea autovehiculului193Lampa din portbagaj
1. Eliberaţi din cleme ansamblullentilei cu ajutorul unei şurubelniţecu cap plat.
2. Demontaţi capacul spate de pe ansamblul lămpii.
3. Înlocuiţi becul.
4. Montaţi capacul spate şi ansamblul lămpii.
Lampa torpedoului
1. Scoateţi ansamblul lentileifolosind o şurubelniţă cu lamă
plată.
2. Înlocuiţi becul.
3. Montaţi ansamblul lentilei.
Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
● în partea stângă a panoului de bord, sub capitonaj
● în compartimentul motorului dispusă după baterie
Notă
La cutia cu siguranţe din
compartimentul motor trebuie să
aibă acces doar personalul din
cadrul atelierului.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.

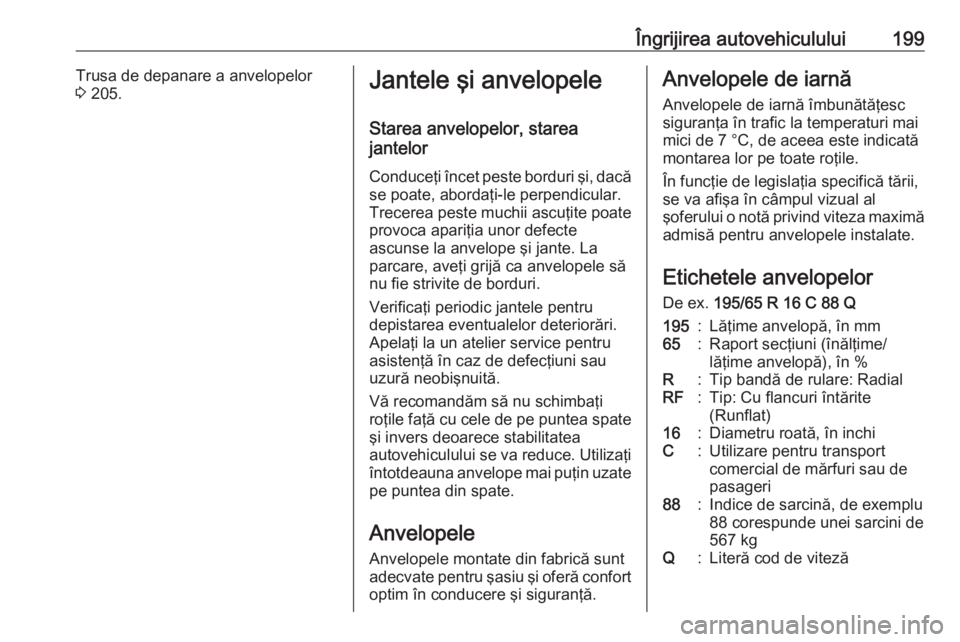

Îngrijirea autovehiculului199Trusa de depanare a anvelopelor
3 205.Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi, dacă se poate, abordaţi-le perpendicular.
Trecerea peste muchii ascuţite poate provoca apariţia unor defecte
ascunse la anvelope şi jante. La
parcare, aveţi grijă ca anvelopele să nu fie strivite de borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Vă recomandăm să nu schimbaţi
roţile faţă cu cele de pe puntea spate
şi invers deoarece stabilitatea
autovehiculului se va reduce. Utilizaţi întotdeauna anvelope mai puţin uzate
pe puntea din spate.
Anvelopele Anvelopele montate din fabrică sunt
adecvate pentru şasiu şi oferă confort
optim în conducere şi siguranţă.Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
În funcţie de legislaţia specifică tării,
se va afişa în câmpul vizual al
şoferului o notă privind viteza maximă
admisă pentru anvelopele instalate.
Etichetele anvelopelor
De ex. 195/65 R 16 C 88 Q195:Lăţime anvelopă, în mm65:Raport secţiuni (înălţime/
lăţime anvelopă), în %R:Tip bandă de rulare: RadialRF:Tip: Cu flancuri întărite
(Runflat)16:Diametru roată, în inchiC:Utilizare pentru transport
comercial de mărfuri sau de
pasageri88:Indice de sarcină, de exemplu
88 corespunde unei sarcini de
567 kgQ:Literă cod de viteză

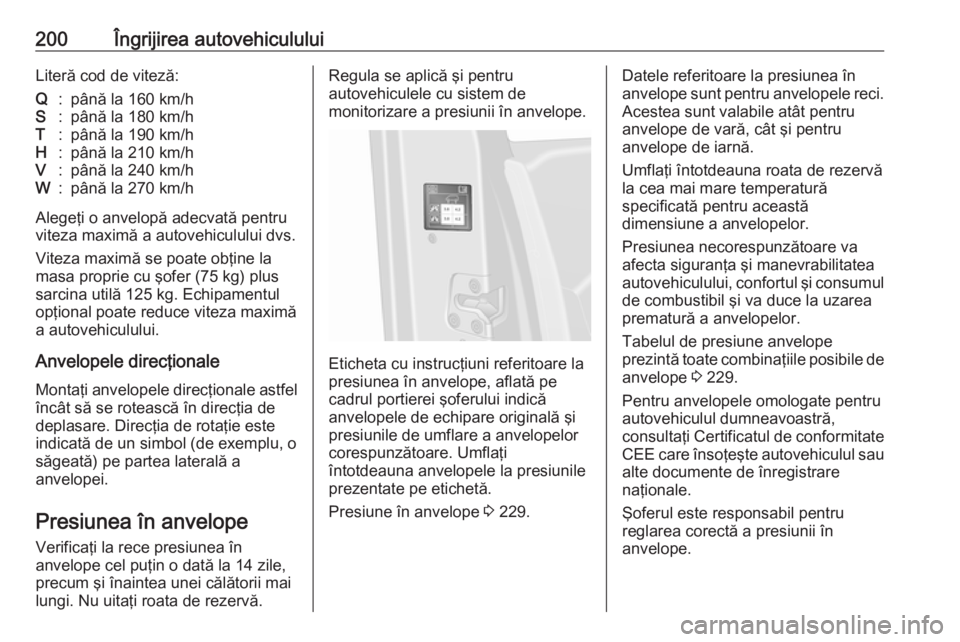

200Îngrijirea autovehicululuiLiteră cod de viteză:Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Viteza maximă se poate obţine la
masa proprie cu şofer (75 kg) plus
sarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă
a autovehiculului.
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în direcţia de
deplasare. Direcţia de rotaţie este indicată de un simbol (de exemplu, o
săgeată) pe partea laterală a
anvelopei.
Presiunea în anvelope Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei şoferului indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare. Umflaţi
întotdeauna anvelopele la presiunile
prezentate pe etichetă.
Presiune în anvelope 3 229.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna roata de rezervă
la cea mai mare temperatură
specificată pentru această
dimensiune a anvelopelor.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul
de combustibil şi va duce la uzarea
prematură a anvelopelor.
Tabelul de presiune anvelope
prezintă toate combinaţiile posibile de anvelope 3 229.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE care însoţeşte autovehiculul sau
alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.

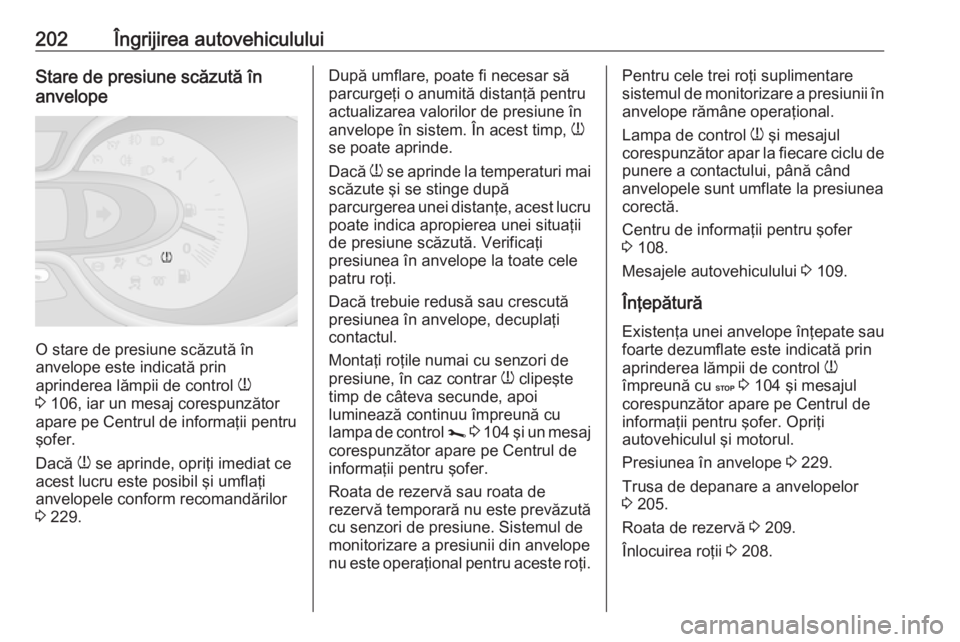

202Îngrijirea autovehicululuiStare de presiune scăzută în
anvelope
O stare de presiune scăzută în
anvelope este indicată prin
aprinderea lămpii de control w
3 106, iar un mesaj corespunzător
apare pe Centrul de informaţii pentru
şofer.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi anvelopele conform recomandărilor
3 229.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru
actualizarea valorilor de presiune în
anvelope în sistem. În acest timp, w
se poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica apropierea unei situaţii de presiune scăzută. Verificaţi
presiunea în anvelope la toate cele
patru roţi.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi roţile numai cu senzori de presiune, în caz contrar w clipeşte
timp de câteva secunde, apoi
luminează continuu împreună cu
lampa de control j 3 104 şi un mesaj
corespunzător apare pe Centrul de
informaţii pentru şofer.
Roata de rezervă sau roata de
rezervă temporară nu este prevăzută cu senzori de presiune. Sistemul de
monitorizare a presiunii din anvelope
nu este operaţional pentru aceste roţi.Pentru cele trei roţi suplimentare
sistemul de monitorizare a presiunii în
anvelope rămâne operaţional.
Lampa de control w şi mesajul
corespunzător apar la fiecare ciclu de
punere a contactului, până când
anvelopele sunt umflate la presiunea
corectă.
Centru de informaţii pentru şofer
3 108.
Mesajele autovehiculului 3 109.
Înţepătură
Existenţa unei anvelope înţepate sau foarte dezumflate este indicată prin
aprinderea lămpii de control w
împreună cu C 3 104 şi mesajul
corespunzător apare pe Centrul de
informaţii pentru şofer. Opriţi
autovehiculul şi motorul.
Presiunea în anvelope 3 229.
Trusa de depanare a anvelopelor 3 205.
Roata de rezervă 3 209.
Înlocuirea roţii 3 208.

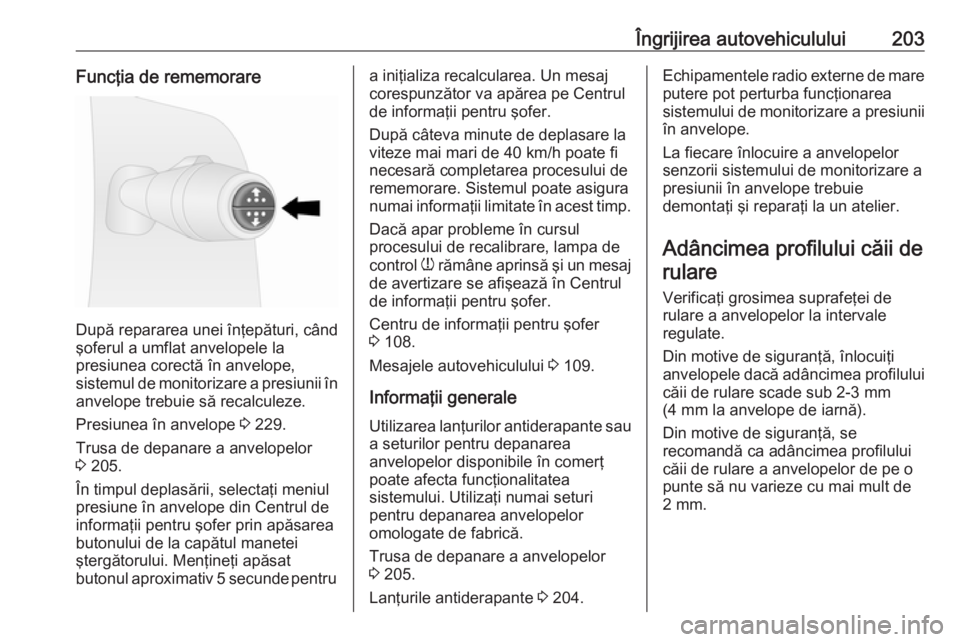

Îngrijirea autovehiculului203Funcţia de rememorare
După repararea unei înţepături, când
şoferul a umflat anvelopele la
presiunea corectă în anvelope,
sistemul de monitorizare a presiunii în
anvelope trebuie să recalculeze.
Presiunea în anvelope 3 229.
Trusa de depanare a anvelopelor
3 205.
În timpul deplasării, selectaţi meniul
presiune în anvelope din Centrul de
informaţii pentru şofer prin apăsarea
butonului de la capătul manetei
ştergătorului. Menţineţi apăsat
butonul aproximativ 5 secunde pentru
a iniţializa recalcularea. Un mesaj
corespunzător va apărea pe Centrul
de informaţii pentru şofer.
După câteva minute de deplasare la viteze mai mari de 40 km/h poate fi
necesară completarea procesului de
rememorare. Sistemul poate asigura
numai informaţii limitate în acest timp.
Dacă apar probleme în cursul
procesului de recalibrare, lampa de
control w rămâne aprinsă şi un mesaj
de avertizare se afişează în Centrul
de informaţii pentru şofer.
Centru de informaţii pentru şofer
3 108.
Mesajele autovehiculului 3 109.
Informaţii generale Utilizarea lanţurilor antiderapante sau
a seturilor pentru depanarea
anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanarea anvelopelor
omologate de fabrică.
Trusa de depanare a anvelopelor 3 205.
Lanţurile antiderapante 3 204.Echipamentele radio externe de mare
putere pot perturba funcţionarea
sistemului de monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi la un atelier.
Adâncimea profilului căii de rulare
Verificaţi grosimea suprafeţei de
rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi anvelopele dacă adâncimea profilului căii de rulare scade sub 2-3 mm(4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu varieze cu mai mult de
2 mm.

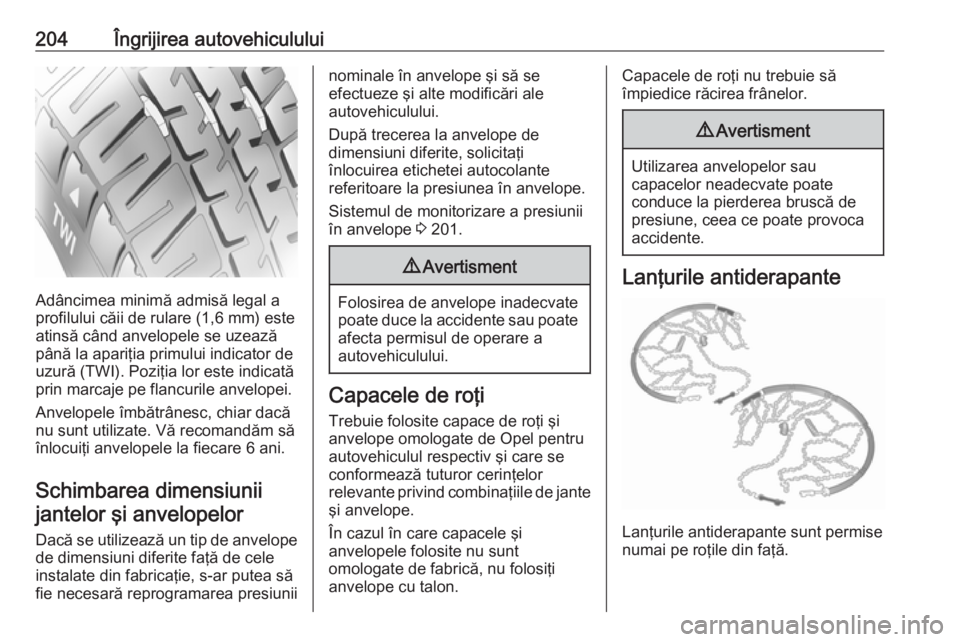

204Îngrijirea autovehiculului
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Schimbarea dimensiunii jantelor şi anvelopelor
Dacă se utilizează un tip de anvelope
de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea presiunii
nominale în anvelope şi să se
efectueze şi alte modificări ale
autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.
Sistemul de monitorizare a presiunii în anvelope 3 201.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta permisul de operare a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de Opel pentru
autovehiculul respectiv şi care se
conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi nu trebuie să
împiedice răcirea frânelor.9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile din faţă.

208Îngrijirea autovehicululuiRespectaţi instrucţiunile de păstrare
şi data expirării înscrise pe
recipientul cu soluţie de etanşare.
Calităţile sale de etanşare nu sunt
garantate după această perioadă.
Înlocuiţi recipientul după utilizare.
Reciclaţi recipientul cu soluţie de
etanşare după utilizare în
conformitate cu reglementările în
vigoare.
Înlocuirea roţii
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă 3 205.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate spre
înainte.
● Trageţi frâna de mână şi cuplaţi treapta întâia sau treapta
marşarier.
● Scoateţi roata de rezervă 3 209.● Nu înlocuiţi niciodată mai mult de
o roată în acelaşi timp.
● Folosiţi cricul numai la schimbarea roţii în caz de pană,
nu-l folosiţi la schimbarea
anvelopelor de iarnă sezoniere
sau de vară.
● Cricul nu necesită întreţinere.
● În cazul în care terenul de sub autovehicul este moale,
amplasaţi o placă stabilă, groasă de maximum 1 cm, sub cric.
● Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele
afară din autovehicul.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.
● Nu porniţi motorul când autovehiculul este ridicat pe cric.
● Curăţaţi şuruburile / piuliţele de roată şi filetul cu o lavetă curată
înaintea montării roţii.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Scoateţi capacul de roată (folosind cârligul furnizat).
Trusa de scule a autovehiculului
3 198.
2. Slăbiţi fiecare dintre şuruburile
roţii printr-o jumătate de rotire,
utilizând cheia de roţi. Asiguraţi-
vă că cheia este bine fixată în
poziţie. Pentru slăbirea
şuruburilor, cheia trebuie să se

210Îngrijirea autovehicululuiviteză maximă permisibilă, chiar dacănu există o etichetă pe roata de
rezervă care să indice acest lucru.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
În cazul unui autovehiculul
supraîncărcat şi cu o roată
dezumflată, pentru a avea acces la roata de rezervă s-ar putea să fie
necesară ridicarea pe cric a
autovehiculului.
Înlocuirea roţii 3 208.Roata de rezervă este montată sub
şasiul spate şi poate fi asigurată
utilizând un şurub de fixare care
poate fi scos doar utilizând manşonul
pentru şuruburile roţii din dotare.
Trusa de scule a autovehiculului
3 198.
9 Avertisment
Datorită masei ansamblului roţii,
desprindeţi cu atenţie suportul roţii de rezervă. Nu scoateţi şuruburile
complet 1.
Sprijiniţi roata de rezervă cu un
obiect adecvat pentru a-i preveni
căderea bruscă după desfacerea
şuruburilor suportului – risc de
accidentare!
Pentru a elibera suportul roţii de
rezervă demontaţi complet şurubul 2,
apoi slăbiţi şurubul 1, asigurându-vă
că nu este scos complet. Apoi
deplasaţi suportul roţii de rezervă în
sus şi în jos şi dintr-o parte în alta,
până când devine vizibil şurubul 1 şi
coborâţi ansamblul suportului.
La montarea roţii, înainte de a strânge
şuruburile, asiguraţi-vă că suportul
roţii de rezervă este poziţionat corect.
Anvelope de vară şi de iarnă Dacă folosiţi anvelope de iarnă, roata de rezervă poate totuşi să fie echipată
cu anvelopă de vară.
Dacă utilizaţi o roată de rezervă
echipată cu anvelopă de vară,
manevrabilitatea autovehiculului
poate fi afectată, în special pe
suprafeţele alunecoase.
