OPEL VIVARO B 2019 Manuel d'utilisation (in French)

Instruments et commandes99La distance avant l'affichage du
message d'entretien peut également
s'afficher en appuyant sur la touche
de l'extrémité de la manette d'essuie-
glace pendant 5 secondes environ.
Quand la distance restante avant le
prochain entretien est inférieure à
1500 km ou un mois, un message
s'affiche dans le centre d'informations du conducteur.
Quand la distance atteint 0 km ou que
la date d'entretien est atteinte, le
témoin j s'allume respectivement
dans le combiné d'instruments et le
centre d'informations du conducteur
et un message correspondant s'affi‐
che dans le centre d'informations du
conducteur.
Le véhicule doit subir un entretien. Prendre contact avec un atelier.
Réinitialisation de l'affichage de
service
Après un entretien, réinitialiser l'affi‐
chage de service :
Sélectionner l'affichage de la
distance avant entretien du centre d'informations du conducteur enappuyant sur le bouton de manière
répétitive à l'extrémité du levier d'es‐
suie-glaces. Ensuite, maintenir
enfoncé le bouton pendant environ
10 secondes jusqu'à ce que la
distance avant entretien s'affiche de
manière continue (l'affichage ne
clignote plus).
Sur certains véhicules, il peut s'avérer
nécessaire de maintenir enfoncé le
bouton deux fois. Dans ce cas, agir
comme suit :
Après la sélection de l'affichage de la distance avant entretien, maintenirenfoncé le bouton pendant environ
10 secondes jusqu'à ce que la
distance avant entretien clignote à
l'écran. Ensuite, maintenir enfoncé le
bouton à nouveau pendant environ
10 secondes pour réinitialiser l'inter‐
valle d'entretien.
Si le témoin de commande j ne
s'éteint pas au combiné d'instru‐
ments, conduire pendant au moins
15 km puis couper le contact couper
le contact pendant au moins
1 minute avant de répéter la procé‐
dure.
Ordinateur de bord 3 110.Centre d'informations du conducteur
3 108.
Informations sur le service 3 219.
Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments.
Selon l'équipement, la position des
témoins peut varier.
Lors de la mise du contact, la plupart
des témoins s'allument brièvement
pour effectuer un test de fonctionne‐
ment.
Signification des couleurs des
témoins :rouge:danger, rappel importantjaune:avertissement, instruction,
défaillancevert:confirmation de mise en marchebleu:confirmation de mise en
marcheblanc:confirmation de mise en
marche

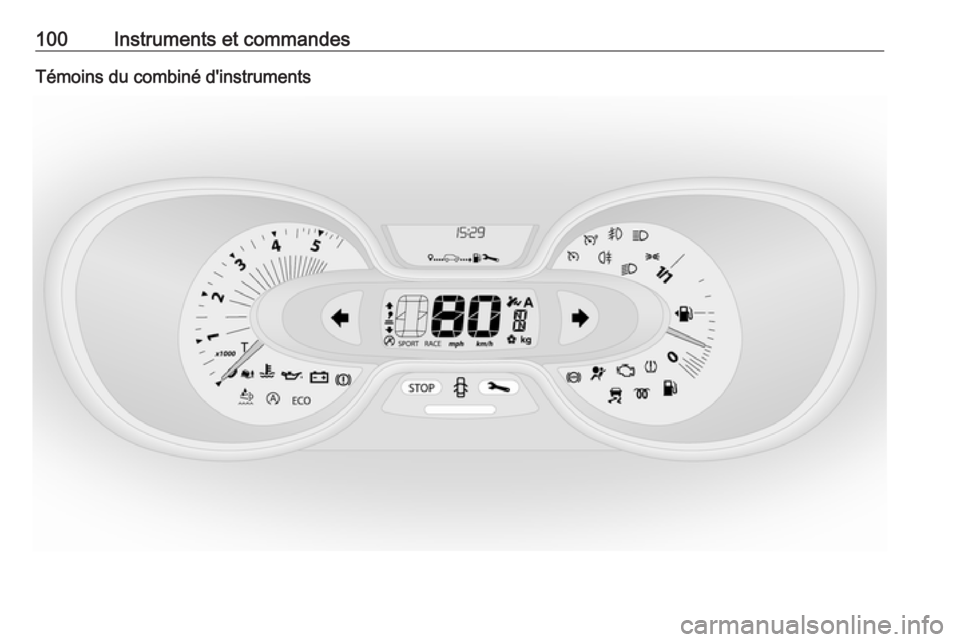

100Instruments et commandesTémoins du combiné d'instruments

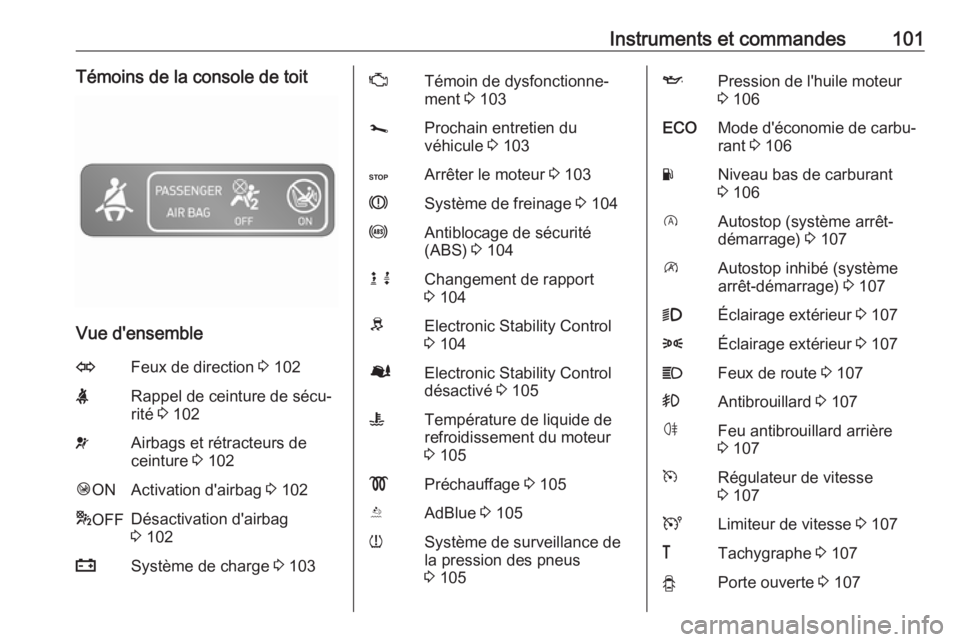

Instruments et commandes101Témoins de la console de toit
Vue d'ensemble
OFeux de direction 3 102XRappel de ceinture de sécu‐
rité 3 102vAirbags et rétracteurs de
ceinture 3 102Ó ONActivation d'airbag 3 102* OFFDésactivation d'airbag
3 102pSystème de charge 3 103ZTémoin de dysfonctionne‐
ment 3 103jProchain entretien du
véhicule 3 103CArrêter le moteur 3 103RSystème de freinage 3 104uAntiblocage de sécurité
(ABS) 3 104k jChangement de rapport
3 104RElectronic Stability Control
3 104ØElectronic Stability Control
désactivé 3 105WTempérature de liquide de
refroidissement du moteur
3 105!Préchauffage 3 105YAdBlue 3 105wSystème de surveillance de
la pression des pneus
3 105IPression de l'huile moteur
3 106ECOMode d'économie de carbu‐
rant 3 106YNiveau bas de carburant
3 106DAutostop (système arrêt-
démarrage) 3 107\Autostop inhibé (système
arrêt-démarrage) 3 1079Éclairage extérieur 3 1078Éclairage extérieur 3 107CFeux de route 3 107>Antibrouillard 3 107øFeu antibrouillard arrière
3 107mRégulateur de vitesse
3 107ULimiteur de vitesse 3 107&Tachygraphe 3 107yPorte ouverte 3 107

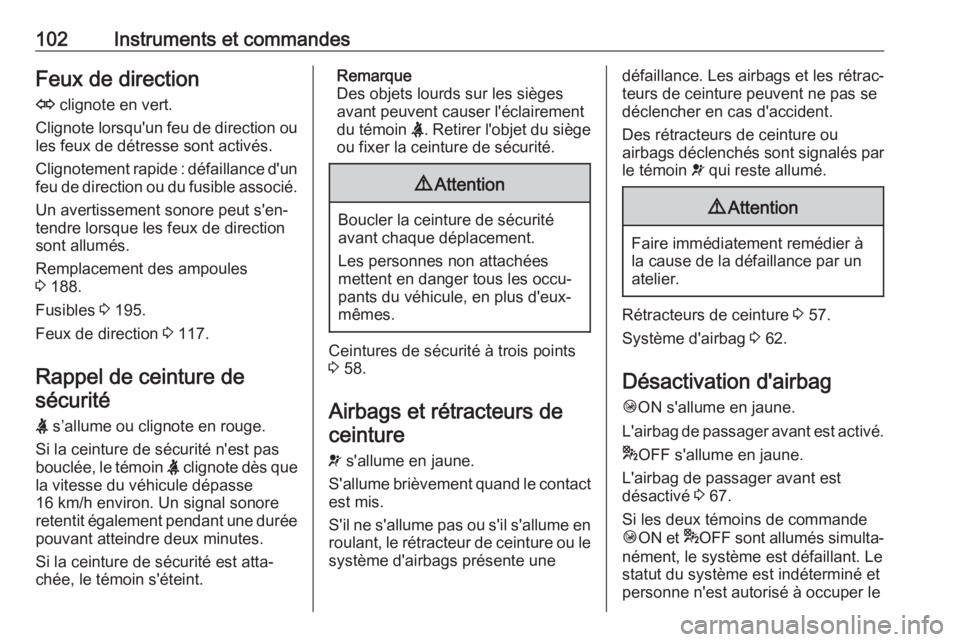

102Instruments et commandesFeux de direction
O clignote en vert.
Clignote lorsqu'un feu de direction ou les feux de détresse sont activés.
Clignotement rapide : défaillance d'un feu de direction ou du fusible associé.
Un avertissement sonore peut s'en‐
tendre lorsque les feux de direction
sont allumés.
Remplacement des ampoules
3 188.
Fusibles 3 195.
Feux de direction 3 117.
Rappel de ceinture de sécurité
X s’allume ou clignote en rouge.
Si la ceinture de sécurité n'est pas
bouclée, le témoin X clignote dès que
la vitesse du véhicule dépasse
16 km/h environ. Un signal sonore retentit également pendant une durée pouvant atteindre deux minutes.
Si la ceinture de sécurité est atta‐
chée, le témoin s'éteint.Remarque
Des objets lourds sur les sièges
avant peuvent causer l'éclairement
du témoin X. Retirer l'objet du siège
ou fixer la ceinture de sécurité.9 Attention
Boucler la ceinture de sécurité
avant chaque déplacement.
Les personnes non attachées
mettent en danger tous les occu‐
pants du véhicule, en plus d'eux-
mêmes.
Ceintures de sécurité à trois points
3 58.
Airbags et rétracteurs de ceinture
v s'allume en jaune.
S'allume brièvement quand le contact
est mis.
S'il ne s'allume pas ou s'il s'allume en
roulant, le rétracteur de ceinture ou le système d'airbags présente une
défaillance. Les airbags et les rétrac‐
teurs de ceinture peuvent ne pas se
déclencher en cas d'accident.
Des rétracteurs de ceinture ou
airbags déclenchés sont signalés par
le témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture 3 57.
Système d'airbag 3 62.
Désactivation d'airbag Ó ON s'allume en jaune.
L'airbag de passager avant est activé. * OFF s'allume en jaune.
L'airbag de passager avant est
désactivé 3 67.
Si les deux témoins de commande
Ó ON et *OFF sont allumés simulta‐
nément, le système est défaillant. Le statut du système est indéterminé et
personne n'est autorisé à occuper le

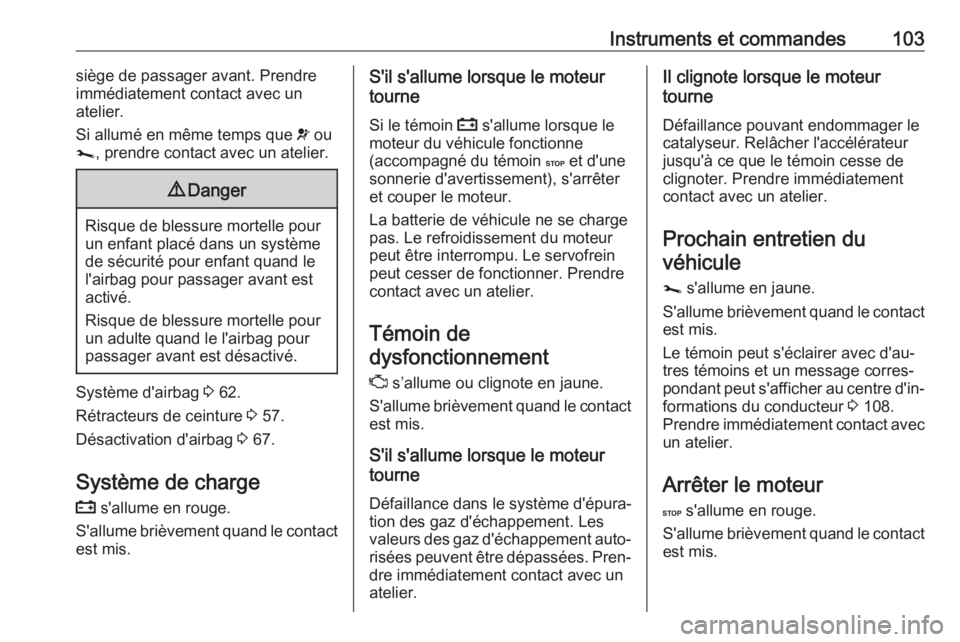

Instruments et commandes103siège de passager avant. Prendre
immédiatement contact avec un
atelier.
Si allumé en même temps que v ou
j , prendre contact avec un atelier.9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système d'airbag 3 62.
Rétracteurs de ceinture 3 57.
Désactivation d'airbag 3 67.
Système de charge
p s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourne
Si le témoin p s'allume lorsque le
moteur du véhicule fonctionne
(accompagné du témoin C et d'une
sonnerie d'avertissement), s'arrêter
et couper le moteur.
La batterie de véhicule ne se charge
pas. Le refroidissement du moteur peut être interrompu. Le servofrein
peut cesser de fonctionner. Prendre
contact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les
valeurs des gaz d'échappement auto‐
risées peuvent être dépassées. Pren‐
dre immédiatement contact avec un
atelier.Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de
clignoter. Prendre immédiatement
contact avec un atelier.
Prochain entretien duvéhicule
j s'allume en jaune.
S'allume brièvement quand le contact
est mis.
Le témoin peut s'éclairer avec d'au‐
tres témoins et un message corres‐
pondant peut s'afficher au centre d'in‐ formations du conducteur 3 108.
Prendre immédiatement contact avec un atelier.
Arrêter le moteur C s'allume en rouge.
S'allume brièvement quand le contact
est mis.

104Instruments et commandesS'allume avec d'autres témoins (parexemple p, I et R), accompagnés
par un signal sonore et un message
correspondant dans le centre d'infor‐
mations du conducteur 3 108 : arrê‐
ter immédiatement le moteur et
demander l'assistance d'un atelier.
Système de freinage
R s'allume en rouge.
Il s'allume après que le contact est
mis, lorsque le frein de stationnement
est serré 3 157 et il s'éteint lorsque
le frein de stationnement est relâché.
S'allume quand le frein de stationne‐
ment est serré si le niveau de liquide
de frein est trop bas 3 183.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
L'allumage de R ainsi que du témoin
C et une sonnerie d'avertissement
indiquent une panne dans le système de freinage. Un message correspon‐
dant s'affiche également sur le centre
d'informations du conducteur 3 108.
Prendre immédiatement contact avec un atelier.
Système de freinage 3 156.
Antiblocage de sécurité (ABS)
u s'allume en jaune.
S'allume brièvement après avoir mis
le contact. Le système est opération‐
nel dès que u s’éteint.
Si le témoin u ne s'éteint pas après
quelques secondes ou s'il s'allume en
roulant, l'ABS présente une défail‐
lance. Le témoin j peut également
s'allumer dans le combiné d'instru‐
ments conjointement un message
correspondant et dans le centre d'in‐
formations du conducteur 3 108. Le
système de freinage reste fonctionnel mais sans régulation ABS ni contrôle
électronique de stabilité (ESC).
L'allumage des témoins u, j , R et
C indiquent une panne dans le
système de freinage. Un message
correspondant s'affiche sur le centred'informations du conducteur. Pren‐
dre immédiatement contact avec un
atelier.
Antiblocage de sécurité (ABS)
3 157.
Changement de rapport
k ou j s'allume.
Il est recommandé de changer de
rapport lors de l'illumination afin
d'améliorer l'économie de carburant.
Electronic Stability Control
R clignote ou s'allume en jaune.
S'allume brièvement quand le contact
est mis.
S'il clignote en roulant Le système est engagé activement.
La puissance du moteur peut être
réduite et le véhicule peut être légè‐
rement freiné automatiquement.

Instruments et commandes105S'allume en roulantLe système n'est pas disponible. Un
message correspondant s'affiche
également sur le centre d'informa‐
tions du conducteur 3 108.
ESC 3 160.
Système antipatinage 3 159.
Electronic Stability Control désactivé
Ø s'allume en vert.
Si l'ESC a été désactivé par Ø sur le
tableau de bord, le témoin Ø s'al‐
lume et un message correspondant
s'affiche sur le centre d'informations
du conducteur 3 108.
ESC 3 160.
Système antipatinage 3 159.
Température de liquide de refroidissement du moteur
W s'allume en bleu ou rouge.
S'allume brièvement en rouge lors‐ que le contact est mis puis devient
bleu.S'il s'allume en rouge lorsque le
moteur tourne
S'arrêter, couper le moteur.Avertissement
La température de liquide de
refroidissement est trop élevée.
Contrôler le niveau de liquide de
refroidissement 3 181.
S'il y a assez de liquide de refroidis‐
sement, prendre contact avec un
atelier.
Le témoin doit être bleu avant de
poursuivre le trajet.
Préchauffage
! s'allume en jaune.
Le préchauffage est activé. S'active
uniquement quand la température
extérieure est faible.
AdBlue
Y s'allume en jaune.
Le niveau d'AdBlue est bas. Remplir
d'AdBlue au plus vite afin d'éviter tout blocage de démarrage du moteur.
S'allume en même temps que le
témoin j pour indiquer un système
défaillant ou pour avertir que le
démarrage du moteur peut ne plus
être possible après une certaine
distance. Prendre immédiatement
contact avec un atelier.
Un message correspondant s'affiche
sur le centre d'informations du
conducteur 3 108.
Le pourcentage d'AdBlue restant
peut également être vérifié par des
pressions répétées sur le bouton
situé à l'extrémité de la manette d'es‐
suie-glace.
Ordinateur de bord 3 110.
AdBlue 3 149.
Système de surveillance de la pression des pneus
w s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.

106Instruments et commandesAllumé
Perte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.
Le témoin w est allumé en même
temps que C 3 103 et un message
correspondant s'affiche sur le centre
d'informations du conducteur lors‐
qu'une crevaison ou un pneu dange‐
reusement sous-gonflé est détecté.
Clignotement Défaillance dans le système. Après
un délai, le témoin s'allume en
continu. Prendre contact avec un
atelier.
Le témoin w est allumé en même
temps que A 3 103 et un message
correspondant s'affiche sur le centre
d'informations du conducteur lors‐
qu'un pneu sans capteur de pression
est posé (par ex. une roue de
secours).
Système de surveillance de la pres‐
sion des pneus 3 202.Pression d'huile moteur
I s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourne
Si le témoin I s'allume lorsque le
moteur du véhicule fonctionne
(accompagné du témoin C et d'une
sonnerie d'avertissement), s'arrêter
et couper le moteur.Avertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐
ner des dégâts au moteur et / ou
un blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort (ou déplacer le levier sélecteur sur N).
3. Quitter le trafic le plus rapidement
possible sans gêner les autres
véhicules.
4. Couper le contact.
9 Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le
volant.
Ne pas enlever la clé tant que le
véhicule n'est pas à l'arrêt ; sinon, le verrouillage du volant pourrait
s'engager de manière inattendue.
Garder le moteur éteint et faire remor‐ quer le véhicule jusqu'à un atelier
3 179.
Mode d'économie de carburant
ECO s'allume en vert lorsque le mode
ECO est engagé pour réduire la
consommation de carburant.
Mode ECO, conduite économique
3 137.
Niveau bas de carburant Y s'allume en jaune.
S'allume brièvement quand le contact
est mis.

Instruments et commandes107S'allume lorsque le niveau de carbu‐
rant dans le réservoir est bas (auto‐
nomie d'environ 50 km). Reprendre immédiatement du carburant 3 172.
Catalyseur 3 149.
Purge du système d'alimentation en gazole (diesel) 3 186.
Système Stop/Start D s'allume lorsque le moteur est en
arrêt automatique.
\ s'éclaire lorsqu'un arrêt automati‐
que est inhibé quand certaines condi‐
tions ne sont pas remplies.
Système Stop/Start 3 144.
Éclairage extérieur
9 s'allume en vert.
S'allume lorsque les freins sont allu‐
més.
8 s'allume en vert.
S'allume lorsque les feux de position
sont allumés.
Éclairage 3 114.Feux de route
P s'allume en bleu.
Il s’allume quand les feux de route
sont allumés ou en cas d’appel de
phares 3 115.
Phares antibrouillard > s'allume en vert.
Il s'allume lorsque les phares anti‐
brouillard sont allumés 3 117.
Feu antibrouillard arrière
ø s'allume en jaune.
Allumé quand le feu antibrouillard
arrière est allumé 3 118.
Régulateur de vitesse m , U s'allument en vert.
m s'allume en vert quand une
certaine vitesse est mémorisée.
U s'allume en vert quand le système
fonctionne.
Régulateur de vitesse 3 161.Limiteur de vitesse
U s'allume en jaune.
Il s'allume lorsque le système est
activé.
Limiteur de vitesse 3 163.
Tachygraphe
& s'allume en cas de défaillance
3 113.
Porte ouverte
y s'allume en rouge.
Allumer si une porte n'est pas correc‐
tement fermée.
Un message correspondant s'affiche
également sur le centre d'informa‐
tions du conducteur 3 108.

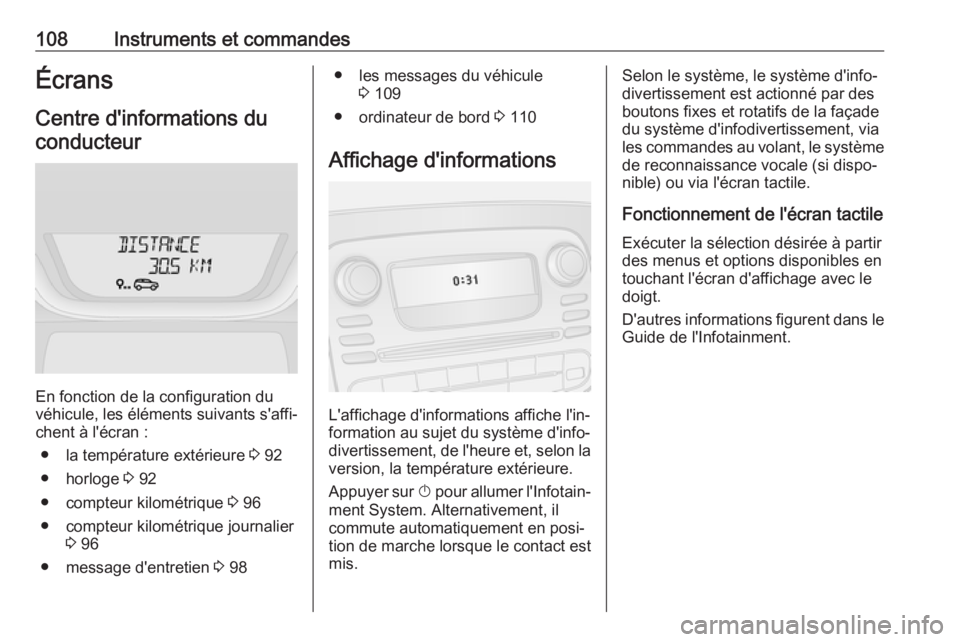

108Instruments et commandesÉcransCentre d'informations du
conducteur
En fonction de la configuration du
véhicule, les éléments suivants s'affi‐
chent à l'écran :
● la température extérieure 3 92
● horloge 3 92
● compteur kilométrique 3 96
● compteur kilométrique journalier 3 96
● message d'entretien 3 98
● les messages du véhicule
3 109
● ordinateur de bord 3 110
Affichage d'informations
L'affichage d'informations affiche l'in‐
formation au sujet du système d'info‐ divertissement, de l'heure et, selon la version, la température extérieure.
Appuyer sur X pour allumer l'Infotain‐
ment System. Alternativement, il
commute automatiquement en posi‐ tion de marche lorsque le contact est
mis.
Selon le système, le système d'info‐
divertissement est actionné par des
boutons fixes et rotatifs de la façade
du système d'infodivertissement, via
les commandes au volant, le système
de reconnaissance vocale (si dispo‐
nible) ou via l'écran tactile.
Fonctionnement de l'écran tactile
Exécuter la sélection désirée à partir
des menus et options disponibles en
touchant l'écran d'affichage avec le
doigt.
D'autres informations figurent dans le Guide de l'Infotainment.
