Conduite et utilisation1699Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra, par exemple sous le
pare-chocs ou sous le véhicule ne
sont pas affichés.
Ne pas faire marche arrière en
regardant uniquement l'écran d'af‐ fichage et vérifier la zone autour et
derrière le véhicule avant d'enga‐
ger la marche arrière.
La caméra est montée au-dessus des portes / du hayon.
La zone affichée par la caméra est
limitée. La distance de l'image qui
s'affiche sur l'écran est différente de
la distance réelle.
Remarque
Pour obtenir une visibilité optimale,
la caméra arrière ne doit pas être
obscurcie par des saletés, de la
neige ou de la glace.
Activation
Écran d'affichage du rétroviseur
intérieurL'affichage de la caméra arrière est
automatiquement activé lorsque la
marche arrière est engagée. Jusqu'à
ce qu'un signal sonore de confirma‐
tion retentisse.
Affichage d'informations
Sur les véhicules équipés d'un
système de navigation, la vue de la
caméra arrière peut s'afficher sur l'af‐
fichage d'informations (selon la
version).

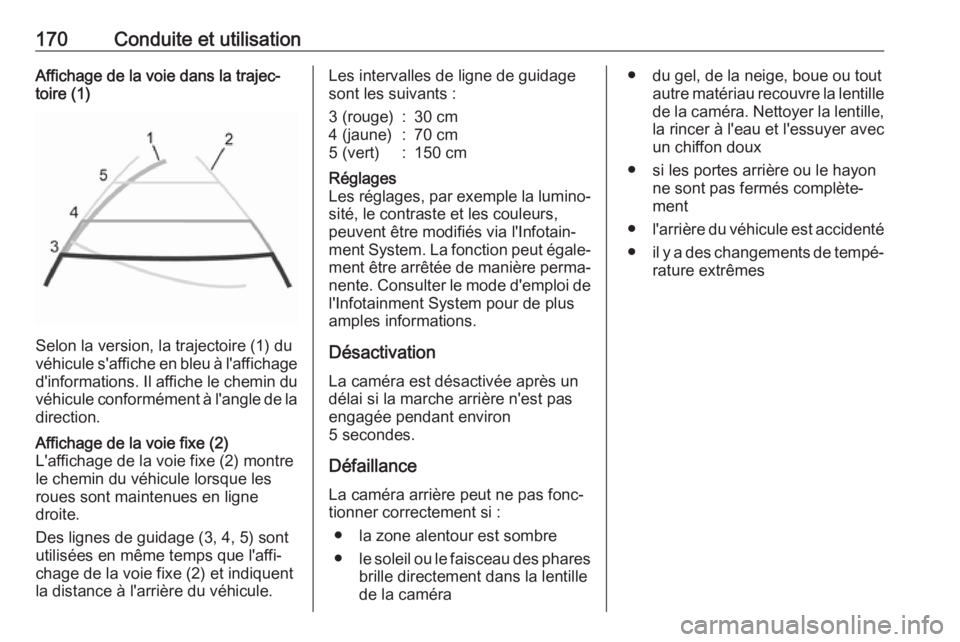

170Conduite et utilisationAffichage de la voie dans la trajec‐
toire (1)
Selon la version, la trajectoire (1) du
véhicule s'affiche en bleu à l'affichage
d'informations. Il affiche le chemin du véhicule conformément à l'angle de la
direction.
Affichage de la voie fixe (2)
L'affichage de la voie fixe (2) montre
le chemin du véhicule lorsque les
roues sont maintenues en ligne
droite.
Des lignes de guidage (3, 4, 5) sont
utilisées en même temps que l'affi‐
chage de la voie fixe (2) et indiquent
la distance à l'arrière du véhicule.Les intervalles de ligne de guidage
sont les suivants :3 (rouge):30 cm4 (jaune):70 cm5 (vert):150 cmRéglages
Les réglages, par exemple la lumino‐ sité, le contraste et les couleurs,
peuvent être modifiés via l'Infotain‐
ment System. La fonction peut égale‐
ment être arrêtée de manière perma‐
nente. Consulter le mode d'emploi de
l'Infotainment System pour de plus
amples informations.
Désactivation
La caméra est désactivée après un délai si la marche arrière n'est pas
engagée pendant environ
5 secondes.
Défaillance La caméra arrière peut ne pas fonc‐
tionner correctement si :
● la zone alentour est sombre
● le soleil ou le faisceau des phares
brille directement dans la lentille
de la caméra
● du gel, de la neige, boue ou tout autre matériau recouvre la lentille
de la caméra. Nettoyer la lentille,
la rincer à l'eau et l'essuyer avec
un chiffon doux
● si les portes arrière ou le hayon ne sont pas fermés complète‐
ment
● l'arrière du véhicule est accidenté
● il y a des changements de tempé‐
rature extrêmes

Conduite et utilisation171Carburant
Carburant pour moteurs diesel
Les moteurs diesel sont compatibles
avec les carburants conformes aux
normes européennes actuelles et
futures, disponibles dans les pompes
de remplissage :
Carburant diesel respectant la norme
EN590 mélangé à un biocarburant respectant la norme EN14214 (avec
possiblement jusqu'à 7 % d'ester
méthylique d'acide gras).
Carburant diesel respectant la norme
EN16734 mélangé à un biocarburant
respectant la norme EN14214 (avec
possiblement jusqu'à 10 % d'ester
méthylique d'acide gras).
En cas de déplacements dans des
pays hors de l'Union européenne,
l'utilisation occasionnelle d'un carbu‐
rant euro-diesel avec une concentra‐
tion en soufre inférieure à 50 ppm est
possible.Avertissement
L'utilisation fréquente d'un carbu‐
rant diesel contenant plus de
15 ppm de soufre peut entraîner
des dommages graves pour le
moteur.
Avertissement
L'utilisation de carburant ne se
conformant pas à EN 590 ou toute autre spécification identique peut
conduire à une perte de puissance
du moteur, une usure plus impor‐
tante ou des dommages sur le
moteur et peut affecter la garantie.
Ne pas utiliser du carburant diesel
marin, du mazout, de l'Aquazole ou
toute autre émulsion identique diesel-
eau. Il n'est pas autorisé de mélanger le diesel avec des carburants pour
moteurs à essence afin de le diluer.
La fluidité et la filtrabilité du carburant
diesel dépendent de la température.
À basses températures, faire le plein
de diesel avec des propriétés hiver‐
nales garanties.
Filtre à gazole (diesel) 3 185.
Purge du système d'alimentation en
gazole (diesel) 3 186.
Fonctionnement à basse
température
À des températures inférieures à
0 °C, certains produits diesel avec
des mélanges de biodiesel peuvent
se colmater, geler ou se gélifier, ce
qui peut nuire au circuit d'alimentation
en carburant. Le démarrage et le
fonctionnement du moteur peuvent

172Conduite et utilisationne pas être corrects. Veiller à utiliserdu carburant diesel d'hiver à des
températures ambiantes inférieures à
0 °C.
Du carburant diesel de qualité arcti‐
que peut être utilisé pour des tempé‐
ratures extrêmement froides inférieu‐
res à -20 °C. L'utilisation de cette
qualité de carburant par temps chaud
ou pour des climats chauds n'est pas recommandée et peut faire caler le
moteur, rendre le démarrage difficile
ou endommager le circuit d'injection
du carburant.
Faire le plein9 Danger
Avant de reprendre du carburant,
arrêter le moteur ainsi que les
chauffages externes avec cham‐ bre de combustion.
Véhicules avec système d'arrêt- démarrage: Le moteur doit être
coupé et la clé de contact retirée
pour éviter tout risque de redémar‐ rage automatique du moteur par lesystème.
Éteindre les téléphones mobiles. Lors du remplissage du réservoir,respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se
dégage dans le véhicule, faire
immédiatement remédier au
problème par un atelier.
Une étiquette comportant des symbo‐ les de la trappe de remplissage de
carburant indique les carburants
autorisés. En Europe, les pistolets
des pompes de remplissage sont marqués au moyen de ces symboles.
N'utiliser que le type de carburant
autorisé.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.
Remarque
Pour assurer l'affichage correct du
niveau de carburant, le contact doit
être coupé avant de faire le plein. Éviter l'ajout de faibles quantités de
carburant (par ex. moins de 5 l) pour
assurer une indication précise.
Le volet de remplissage de carburant se trouve sur le côté gauche du
véhicule.
Le volet de remplissage de carburant
ne peut être ouverte que si le véhicule est déverrouillé et que la porte sur le
côté gauche est ouverte.
Remarque
Ne pas ouvrir la porte coulissante
latérale gauche lors d'un remplis‐
sage en carburant.
Tirer pour ouvrir le volet.

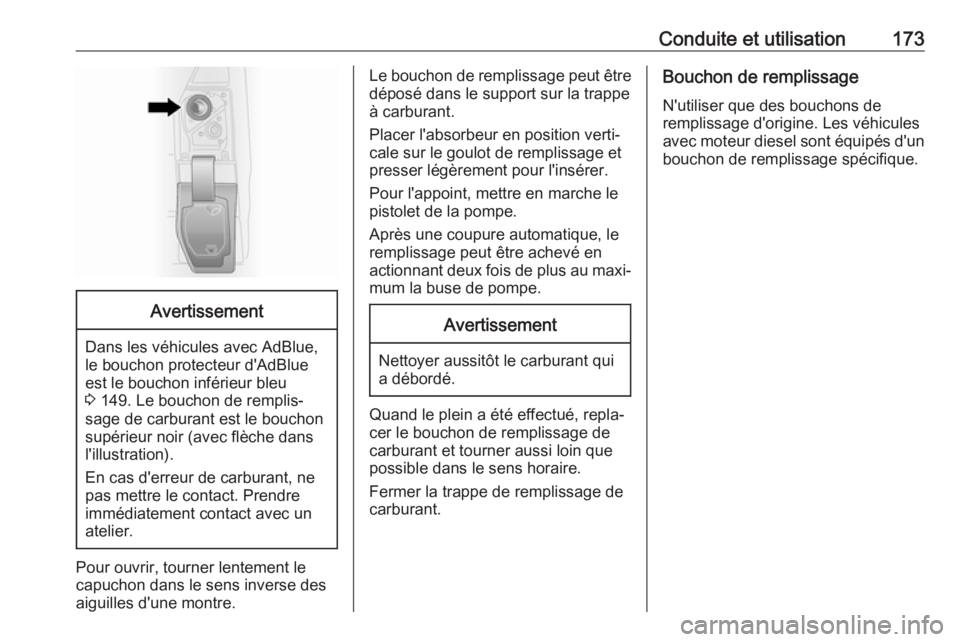

Conduite et utilisation173Avertissement
Dans les véhicules avec AdBlue,
le bouchon protecteur d'AdBlue
est le bouchon inférieur bleu
3 149. Le bouchon de remplis‐
sage de carburant est le bouchon
supérieur noir (avec flèche dans
l'illustration).
En cas d'erreur de carburant, ne
pas mettre le contact. Prendre
immédiatement contact avec un
atelier.
Pour ouvrir, tourner lentement le
capuchon dans le sens inverse des
aiguilles d'une montre.
Le bouchon de remplissage peut être
déposé dans le support sur la trappe
à carburant.
Placer l'absorbeur en position verti‐
cale sur le goulot de remplissage et
presser légèrement pour l'insérer.
Pour l'appoint, mettre en marche le pistolet de la pompe.
Après une coupure automatique, le
remplissage peut être achevé en actionnant deux fois de plus au maxi‐ mum la buse de pompe.Avertissement
Nettoyer aussitôt le carburant qui
a débordé.
Quand le plein a été effectué, repla‐
cer le bouchon de remplissage de carburant et tourner aussi loin que
possible dans le sens horaire.
Fermer la trappe de remplissage de
carburant.
Bouchon de remplissage
N'utiliser que des bouchons de
remplissage d'origine. Les véhicules avec moteur diesel sont équipés d'un bouchon de remplissage spécifique.

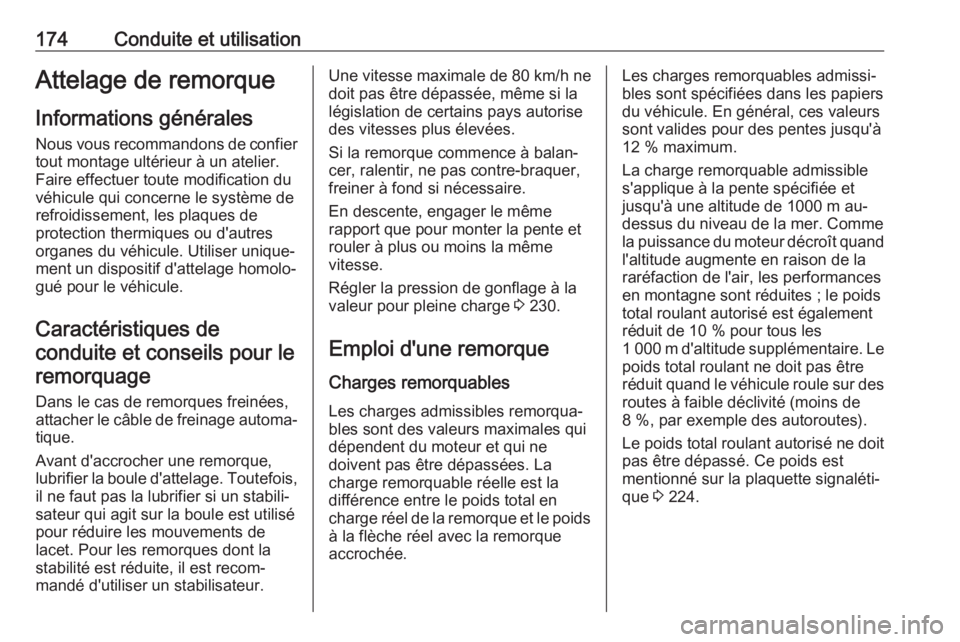

174Conduite et utilisationAttelage de remorque
Informations générales
Nous vous recommandons de confier
tout montage ultérieur à un atelier. Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de
protection thermiques ou d'autres organes du véhicule. Utiliser unique‐ment un dispositif d'attelage homolo‐
gué pour le véhicule.
Caractéristiques de
conduite et conseils pour le remorquage
Dans le cas de remorques freinées,
attacher le câble de freinage automa‐
tique.
Avant d'accrocher une remorque,
lubrifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabili‐
sateur qui agit sur la boule est utilisé
pour réduire les mouvements de
lacet. Pour les remorques dont la
stabilité est réduite, il est recom‐ mandé d'utiliser un stabilisateur.Une vitesse maximale de 80 km/h ne
doit pas être dépassée, même si la
législation de certains pays autorise
des vitesses plus élevées.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.
En descente, engager le même
rapport que pour monter la pente et
rouler à plus ou moins la même
vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 230.
Emploi d'une remorque Charges remorquables
Les charges admissibles remorqua‐
bles sont des valeurs maximales qui
dépendent du moteur et qui ne
doivent pas être dépassées. La
charge remorquable réelle est la
différence entre le poids total en
charge réel de la remorque et le poids
à la flèche réel avec la remorque
accrochée.Les charges remorquables admissi‐ bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12 % maximum.
La charge remorquable admissible
s'applique à la pente spécifiée et
jusqu'à une altitude de 1000 m au-
dessus du niveau de la mer. Comme
la puissance du moteur décroît quand l'altitude augmente en raison de la
raréfaction de l'air, les performances
en montagne sont réduites ; le poids
total roulant autorisé est également
réduit de 10 % pour tous les
1 000 m d'altitude supplémentaire. Le
poids total roulant ne doit pas être
réduit quand le véhicule roule sur des routes à faible déclivité (moins de
8 %, par exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est
mentionné sur la plaquette signaléti‐
que 3 224.

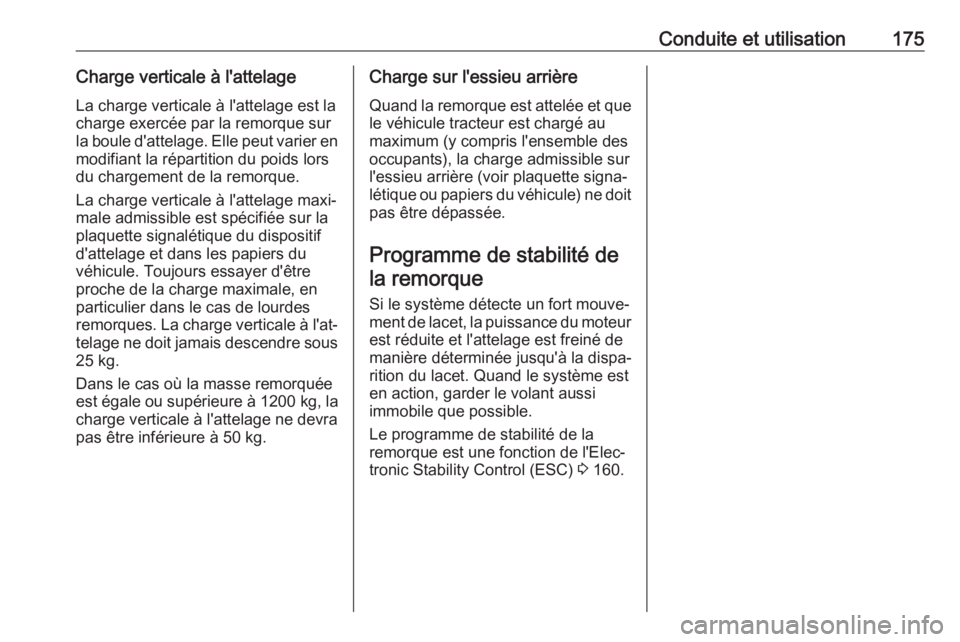

Conduite et utilisation175Charge verticale à l'attelageLa charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en
modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible est spécifiée sur la
plaquette signalétique du dispositif
d'attelage et dans les papiers du véhicule. Toujours essayer d'être
proche de la charge maximale, en
particulier dans le cas de lourdes
remorques. La charge verticale à l'at‐ telage ne doit jamais descendre sous
25 kg.
Dans le cas où la masse remorquée
est égale ou supérieure à 1200 kg, la
charge verticale à l'attelage ne devra
pas être inférieure à 50 kg.Charge sur l'essieu arrière
Quand la remorque est attelée et que le véhicule tracteur est chargé aumaximum (y compris l'ensemble des
occupants), la charge admissible sur
l'essieu arrière (voir plaquette signa‐
létique ou papiers du véhicule) ne doit pas être dépassée.
Programme de stabilité de la remorque
Si le système détecte un fort mouve‐
ment de lacet, la puissance du moteur
est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi
immobile que possible.
Le programme de stabilité de la
remorque est une fonction de l'Elec‐
tronic Stability Control (ESC) 3 160.

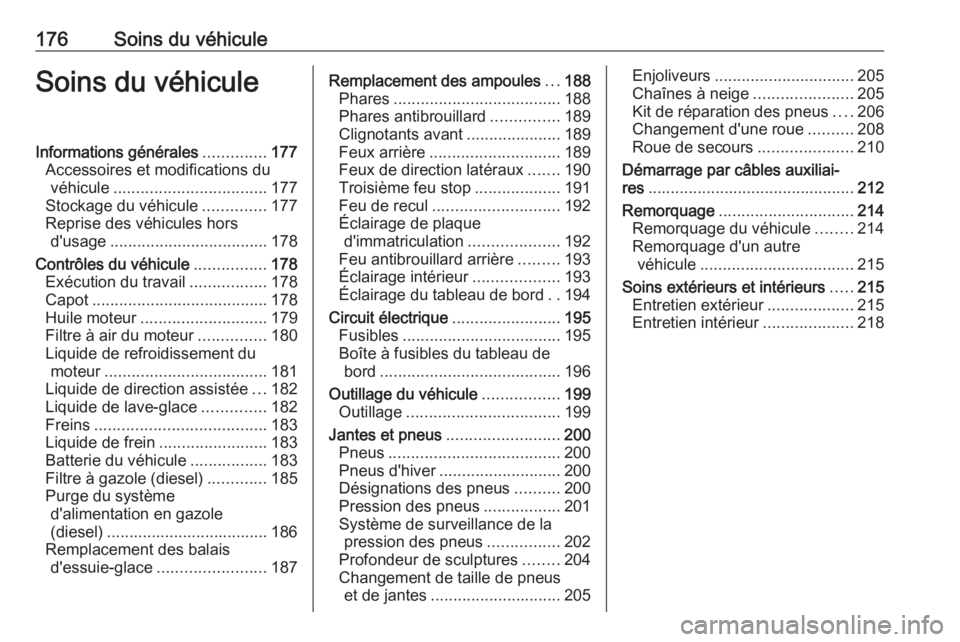

176Soins du véhiculeSoins du véhiculeInformations générales..............177
Accessoires et modifications du véhicule .................................. 177
Stockage du véhicule ..............177
Reprise des véhicules hors d'usage ................................... 178
Contrôles du véhicule ................178
Exécution du travail .................178
Capot ....................................... 178
Huile moteur ............................ 179
Filtre à air du moteur ...............180
Liquide de refroidissement du moteur .................................... 181
Liquide de direction assistée ...182
Liquide de lave-glace ..............182
Freins ...................................... 183
Liquide de frein ........................183
Batterie du véhicule .................183
Filtre à gazole (diesel) .............185
Purge du système d'alimentation en gazole
(diesel) .................................... 186
Remplacement des balais d'essuie-glace ........................ 187Remplacement des ampoules ...188
Phares ..................................... 188
Phares antibrouillard ...............189
Clignotants avant .....................189
Feux arrière ............................. 189
Feux de direction latéraux .......190
Troisième feu stop ...................191
Feu de recul ............................ 192
Éclairage de plaque d'immatriculation ....................192
Feu antibrouillard arrière .........193
Éclairage intérieur ...................193
Éclairage du tableau de bord ..194
Circuit électrique ........................195
Fusibles ................................... 195
Boîte à fusibles du tableau de bord ........................................ 196
Outillage du véhicule .................199
Outillage .................................. 199
Jantes et pneus ......................... 200
Pneus ...................................... 200
Pneus d'hiver ........................... 200
Désignations des pneus ..........200
Pression des pneus .................201
Système de surveillance de la
pression des pneus ................202
Profondeur de sculptures ........204
Changement de taille de pneus et de jantes ............................. 205Enjoliveurs............................... 205
Chaînes à neige ......................205
Kit de réparation des pneus ....206
Changement d'une roue ..........208
Roue de secours .....................210
Démarrage par câbles auxiliai‐
res .............................................. 212
Remorquage .............................. 214
Remorquage du véhicule ........214
Remorquage d'un autre véhicule .................................. 215
Soins extérieurs et intérieurs .....215
Entretien extérieur ...................215
Entretien intérieur ....................218

Soins du véhicule177Informations générales
Accessoires et modifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement àvotre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même s'ils
disposent d'un agrément officiel ou
autre devait exister, et nous ne
pouvons pas non plus en répondre.
Toute modification, conversion ou autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la
garantie proposée par Opel. De plus,
de tels changements peuvent affecter les systèmes d'assistance au
conducteur, la consommation de carburant, les émissions de CO 2 et
d'autres émissions du véhicule. Ils
peuvent également invalider l'homo‐
logation du véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver le véhicule. Lustrer les pièces peintes du véhicule.
Entretien extérieur 3 215.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Faire le plein de carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel etanticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
première ou la marche arrière.
Caler les roues du véhicule.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
Remise en service
Quand le véhicule est remis en circu‐ lation :
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.

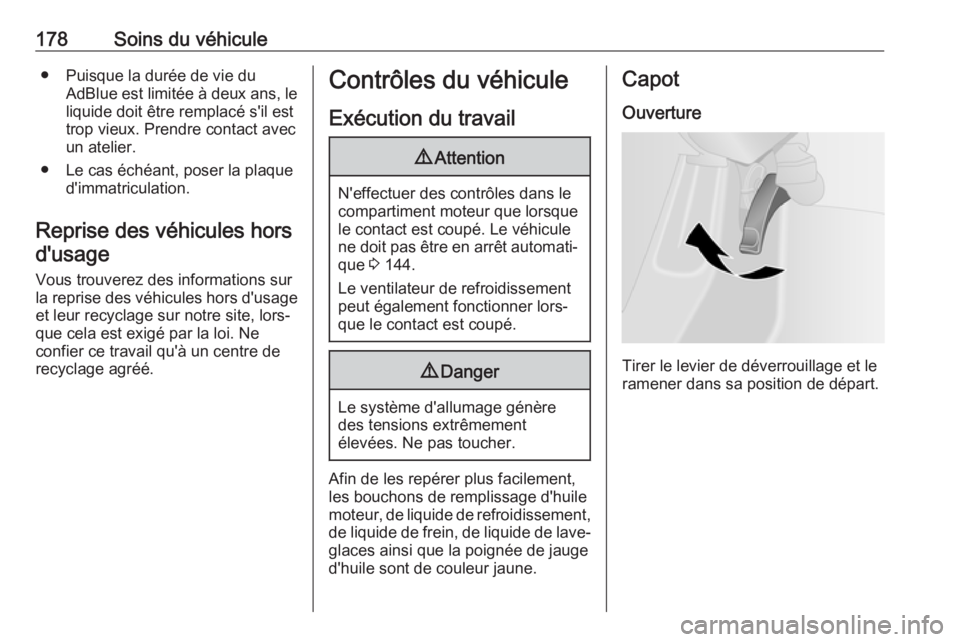

178Soins du véhicule● Puisque la durée de vie duAdBlue est limitée à deux ans, le
liquide doit être remplacé s'il est
trop vieux. Prendre contact avec
un atelier.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé. Le véhiculene doit pas être en arrêt automati‐ que 3 144.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage génère
des tensions extrêmement
élevées. Ne pas toucher.
Afin de les repérer plus facilement,
les bouchons de remplissage d'huile moteur, de liquide de refroidissement,
de liquide de frein, de liquide de lave- glaces ainsi que la poignée de jauge
d'huile sont de couleur jaune.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
