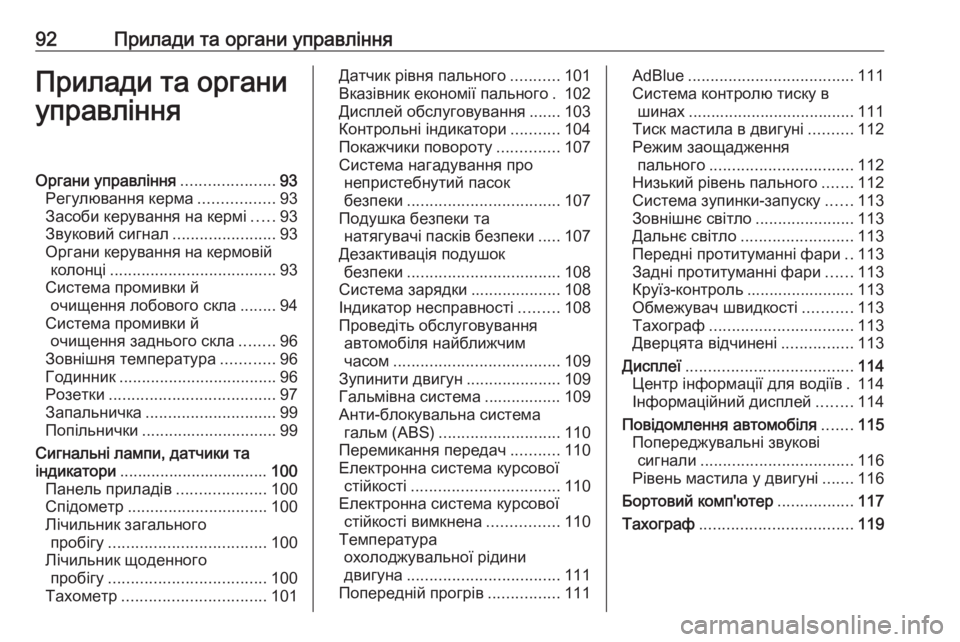

92Прилади та органи управлінняПрилади та органи
управлінняОргани управління .....................93
Регулювання керма .................93
Засоби керування на кермі .....93
Звуковий сигнал .......................93
Органи керування на кермовій колонці ..................................... 93
Система промивки й очищення лобового скла ........94
Система промивки й очищення заднього скла ........96
Зовнішня температура ............96
Годинник ................................... 96
Розетки ..................................... 97
Запальничка ............................. 99
Попільнички .............................. 99
Сигнальні лампи, датчики та індикатори ................................. 100
Панель приладів ....................100
Спідометр ............................... 100
Лічильник загального пробігу ................................... 100
Лічильник щоденного пробігу ................................... 100
Тахометр ................................ 101Датчик рівня пального ...........101
Вказівник економії пального . 102
Дисплей обслуговування ....... 103
Контрольні індикатори ...........104
Покажчики повороту ..............107
Система нагадування про непристебнутий пасок
безпеки .................................. 107
Подушка безпеки та натягувачі пасків безпеки .....107
Дезактивація подушок безпеки .................................. 108
Система зарядки ....................108
Індикатор несправності .........108
Проведіть обслуговування автомобіля найближчим
часом ..................................... 109
Зупинити двигун .....................109
Гальмівна система ................. 109
Анти-блокувальна система гальм (ABS) ........................... 110
Перемикання передач ...........110
Електронна система курсової стійкості ................................. 110
Електронна система курсової стійкості вимкнена ................110
Температура охолоджувальної рідини
двигуна .................................. 111
Попередній прогрів ................111AdBlue..................................... 111
Система контролю тиску в шинах ..................................... 111
Тиск мастила в двигуні ..........112
Режим заощадження пального ................................ 112
Низький рівень пального .......112
Система зупинки-запуску ......113
Зовнішнє світло ......................113
Дальнє світло ......................... 113
Передні протитуманні фари ..113
Задні протитуманні фари ......113
Круїз-контроль ........................ 113
Обмежувач швидкості ...........113
Тахограф ................................ 113
Дверцята відчинені ................113
Дисплеї ..................................... 114
Центр інформації для водіїв . 114
Інформаційний дисплей ........114
Повідомлення автомобіля .......115
Попереджувальні звукові сигнали .................................. 116
Рівень мастила у двигуні .......116
Бортовий комп'ютер .................117
Тахограф .................................. 119

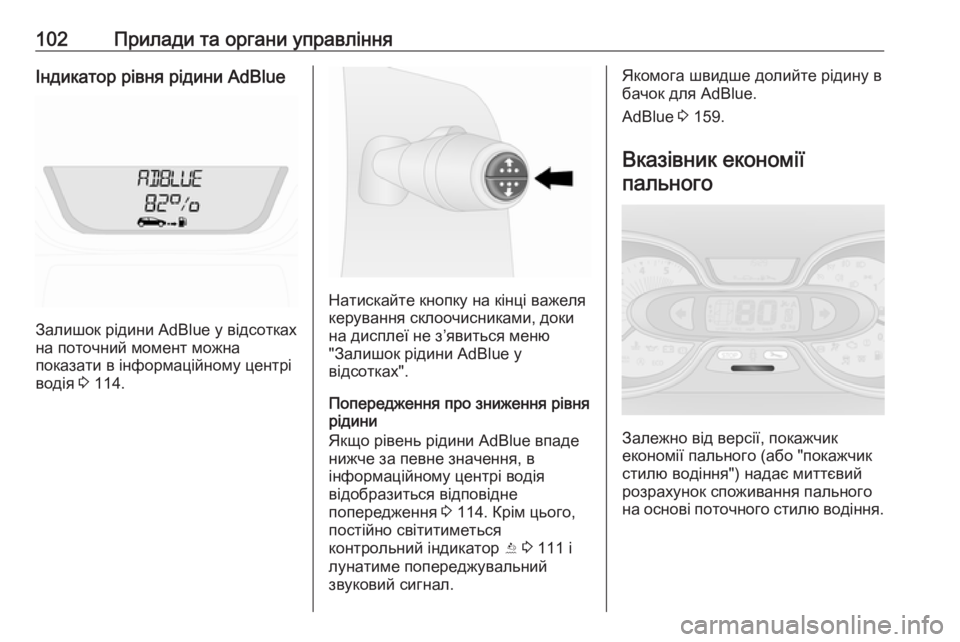

102Прилади та органи управлінняІндикатор рівня рідини AdBlue
Залишок рідини AdBlue у відсотках
на поточний момент можна
показати в інформаційному центрі
водія 3 114.
Натискайте кнопку на кінці важеля
керування склоочисниками, доки на дисплеї не з’явиться меню
"Залишок рідини AdBlue у
відсотках".
Попередження про зниження рівня
рідини
Якщо рівень рідини AdBlue впаде
нижче за певне значення, в
інформаційному центрі водія
відобразиться відповідне
попередження 3 114. Крім цього,
постійно світитиметься
контрольний індикатор Y 3 111 і
лунатиме попереджувальний
звуковий сигнал.
Якомога швидше долийте рідину в бачок для AdBlue.
AdBlue 3 159.
Вказівник економії пального
Залежно від версії, покажчик
економії пального (або "покажчик
стилю водіння") надає миттєвий
розрахунок споживання пального
на основі поточного стилю водіння.

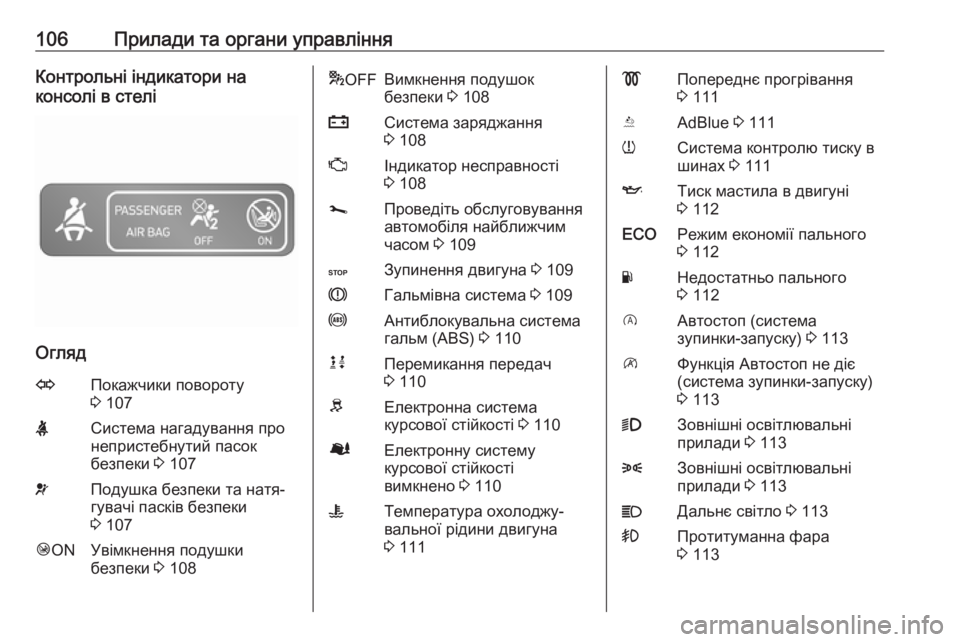

106Прилади та органи управлінняКонтрольні індикатори на
консолі в стелі
Огляд
OПокажчики повороту
3 107XСистема нагадування про
непристебнутий пасок
безпеки 3 107vПодушка безпеки та натя‐
гувачі пасків безпеки
3 107Ó ONУвімкнення подушки
безпеки 3 108* OFFВимкнення подушок
безпеки 3 108pСистема заряджання
3 108ZІндикатор несправності
3 108jПроведіть обслуговування
автомобіля найближчим
часом 3 109CЗупинення двигуна 3 109RГальмівна система 3 109uАнтиблокувальна система
гальм (ABS) 3 110kjПеремикання передач
3 110RЕлектронна система
курсової стійкості 3 110ØЕлектронну систему
курсової стійкості
вимкнено 3 110WТемпература охолоджу‐
вальної рідини двигуна
3 111!Попереднє прогрівання
3 111YAdBlue 3 111wСистема контролю тиску в
шинах 3 111IТиск мастила в двигуні
3 112ECOРежим економії пального
3 112YНедостатньо пального
3 112DАвтостоп (система
зупинки-запуску) 3 113\Функція Автостоп не діє
(система зупинки-запуску)
3 1139Зовнішні освітлювальні
прилади 3 1138Зовнішні освітлювальні
прилади 3 113CДальнє світло 3 113>Протитуманна фара
3 113

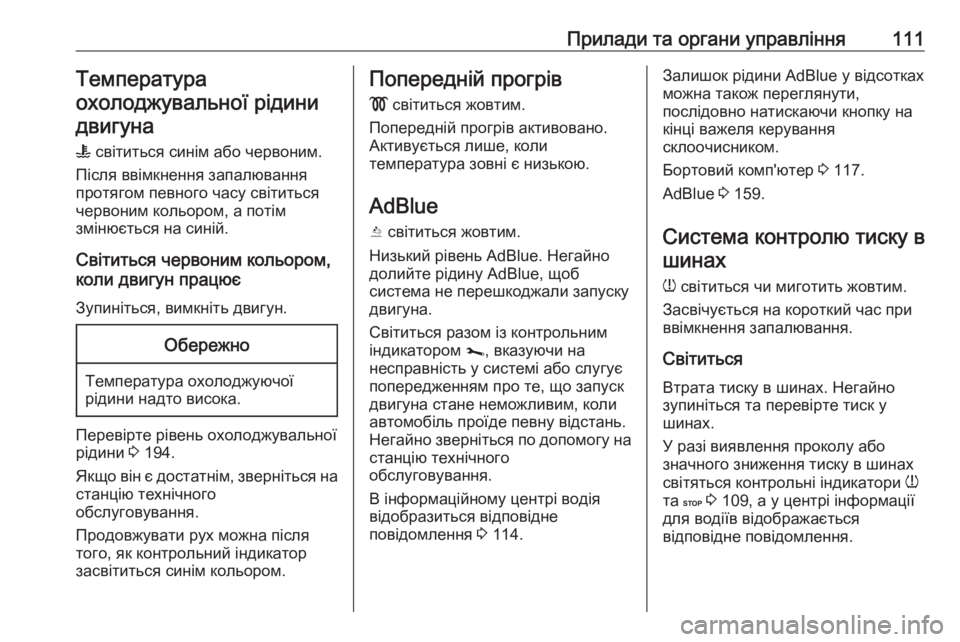

Прилади та органи управління111Температура
охолоджувальної рідини двигуна
W світиться синім або червоним.
Після ввімкнення запалювання
протягом певного часу світиться
червоним кольором, а потім
змінюється на синій.
Світиться червоним кольором,
коли двигун працює
Зупиніться, вимкніть двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Перевірте рівень охолоджувальної
рідини 3 194.
Якщо він є достатнім, зверніться на
станцію технічного
обслуговування.
Продовжувати рух можна після
того, як контрольний індикатор
засвітиться синім кольором.
Попередній прогрів
! світиться жовтим.
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
AdBlue
Y світиться жовтим.
Низький рівень AdBlue. Негайно
долийте рідину AdBlue, щоб
система не перешкоджали запуску
двигуна.
Світиться разом із контрольним
індикатором j, вказуючи на
несправність у системі або слугує
попередженням про те, що запуск
двигуна стане неможливим, коли
автомобіль проїде певну відстань.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
В інформаційному центрі водія
відобразиться відповідне
повідомлення 3 114.Залишок рідини AdBlue у відсотках
можна також переглянути,
послідовно натискаючи кнопку на
кінці важеля керування
склоочисником.
Бортовий комп'ютер 3 117.
AdBlue 3 159.
Система контролю тиску в шинах
w світиться чи миготить жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться
Втрата тиску в шинах. Негайно
зупиніться та перевірте тиск у
шинах.
У разі виявлення проколу або
значного зниження тиску в шинах
світяться контрольні індикатори w
та C 3 109, а у центрі інформації
для водіїв відображається
відповідне повідомлення.

116Прилади та органи управлінняПопереджувальні звуковісигнали
Якщо кілька попереджень
з’являються одночасно, лунає
лише один попереджувальний
сигнал.
Під час запуску двигуна чи
водіння:
Попереджувальний сигнал про
непристебнутий пас безпеки має
пріоритет над будь-яким іншим
попереджувальним сигналом.
● Якщо пасок безпеки не пристебнуто 3 60.
● Якщо система допомоги під час
паркування виявляє об'єкт
3 178.
● Якщо швидкість автомобіля на короткий час перевищує
задане обмеження 3 173,
3 176.
● Якщо дверцята чи кришку капоту неналежним чином
зачинено, коли швидкість
автомобіля перевищує певне
значення.● Під час увімкнення та вимкнення датчика нахилу
автомобіля 3 41.
● Якщо в гальмівній системі виникла несправність 3 109.
● Якщо акумулятор автомобіля не заряджається 3 108.
● Якщо переривається змащення двигуна 3 112.
● Якщо рідину AdBlue потрібно долити або виникла
несправність 3 159.
● Якщо електронний ключ перебуває за межами зонивиявлення.
Система електронного ключа 3 24.
Кнопка живлення 3 149.
Коли автомобіль
припаркований і / чи дверцята
водія відчинені:
● Якщо ключ залишився в замку запалювання.
● Якщо електронний ключ залишився в зчитувачі карток.Система електронного ключа3 24.
Кнопка живлення 3 149.
● Якщо автомобіль перебуває в режимі "Автостоп".
Система стоп-старт 3 154.
● Прилади зовнішнього освітлення ввімкнено 3 121.
Рівень мастила у двигуні
Коли рівень мастила в двигуні
мінімальний, після запуску двигуна
в центрі інформації для водія
3 114 протягом 30 секунд
відображатиметься відповідне
повідомлення.
Перевірте рівень мастила 3 192.

Прилади та органи управління117Бортовий комп'ютер
Бортовий комп’ютер постійно
фіксує інформацію щодо подорожі,
виконує її цифрову обробку та
відображає на дисплеї.
Залежно від моделі автомобіля
наведені нижче функції можна
вибирати, послідовно натискаючи
кнопку на кінці важеля керування склоочисником:
● об’єм використаного пального
● середня витрата пального
● миттєве значення витрати пального
● пробіг без дозаправки
● подолана відстань
● середня швидкість
● залишок рідини AdBlue у відсотках 3 159
● відстань до наступного обслуговування 3 103
● годинник 3 96
● зовнішня температура 3 96
● круїз-контроль та збережена швидкість обмежувача
швидкості 3 173
● коефіцієнт економії пального (ecoScoring)
● повідомлення про помилки та інформаційні повідомлення
● лічильник загального пробігу 3 100
● лічильник пробігу 3 100
Обсяг використаного пального Відображає обсяг спожитого
пального з останнього скидання
лічильника.Виміри можна розпочати спочатку
в будь-який час шляхом
натискання та утримання кнопки.
Середня витрата пального
Виміряне значення відобразиться
після того, як автомобіль проїде
400 м.
Середнє споживання пального
відображається з урахуванням подоланої відстані та
використаного пального з часу
останнього скидання вимірів.
Вимірювання можна розпочати
спочатку в будь-який час.
Миттєве значення витрати
пального
Дані відображаються після
досягнення швидкості 30 км/год.
Пробіг без дозаправки Виміряне значення відобразиться
після того, як автомобіль проїде
400 м.

146Керування автомобілем та експлуатаціяКерування
автомобілем та
експлуатаціяПоради щодо керування авто‐
мобілем ..................................... 147
Економічне водіння ................ 147
Керування автомобілем ........148
Керування кермом .................148
Запуск та експлуатація ............148
Обкатка нового автомобіля ... 148
Положення перемикача системи запалювання ..........149
Кнопка живлення .................... 149
Запуск двигуна .......................151
Управління обертами холостого ходу ......................152
Зупинка транспортного засобу .................................... 153
Припинення подачі пального під час перевищення
швидкості ............................... 153
Система зупинки-запуску ......154
Паркування ............................. 157
Вихлоп двигуна ........................158
Сажовий фільтр .....................158Каталізатор ............................. 159
AdBlue ..................................... 159
Механічна трансмісія ...............167
Гальма ...................................... 167
Антиблокувальна система гальм ...................................... 168
Стоянкове гальмо ..................169
Підсилювач гальм ..................169
Допоміжна система при старті з місця під гору ...................... 169
Системи регулювання плавно‐ сті ходу ...................................... 170
Протибуксувальна гальмівна
система .................................. 170
Електронна система курсової стійкості ................................. 171
Допоміжні системи водія .........173
Круїз-контроль ........................ 173
Обмежувач швидкості ...........176
Система допомоги під час паркування ............................ 178
Камера заднього виду ...........181
Пальне ...................................... 183
Пальне для дизельних двигунів ................................. 183
Поповнення рівня пального ..184
Зчіпний пристрій для причепа .186
Загальна інформація .............186Характеристики водіння та
поради щодо буксирування . 186
Буксирування причепа ..........187
Система допомоги під час руху з причепом ....................188

Керування автомобілем та експлуатація159Чищення фільтра виконується
шляхом спалюванням часток сажі
за високої температури. Цей
процес виконується автоматично
за певних умов їзди. Функція
Автостоп не доступна і споживання
пального може зростати у цей час.
Викид запахів і диму під час цього
процесу є нормальним явищем.
За певних умов водіння,
наприклад, у разі долання короткої
відстані, система не може виконати
автоматичне очищення.
Якщо потрібно очистити фільтр,
але попередні умови керування
автомобілем не дозволили
виконати його автоматично, на панелі приладів засвічуються
контрольні індикатори j 3 109 та
Z 3 108. Негайно зверніться по
допомогу на станцію технічного
обслуговування.Обережно
Якщо процес чищення
переривається, існує ризик
серйозного пошкодження
двигуна.
Найшвидше чищення відбувається при високих обертах двигуна та
навантаженні на нього.
Каталізатор
Каталізатор зменшує кількість
шкідливих речовин у вихлопних
газах.Обережно
Якість пального, яка відрізняється від вказаної на
сторінці 3 183, може призвести
до пошкодження каталізатора
чи електроніки.
Неспалене паливо
перегріватиме та пошкодить
каталізатор. Тому уникайте
надмірного використання
стартера та руху з порожнім
баком. Забороняється запуск
двигуна буксируванням.
У випадку перебою запалювання,
нерівномірної роботи двигуна,
зниження його продуктивності чи
інших незвичних проблем
зверніться на станцію технічного
обслуговування для усунення
причини несправності в якомога
стисліші терміни. В аварійній
ситуації на деякий час рух можна
продовжити, підтримуючи
швидкість автомобіля та оберти
двигуна на низькому рівні.
Якщо контрольний індикатор Z
миготить, допустимі обмеження викидів можуть бути перевищені.
Зніміть ногу з педалі акселератора,
доки індикатор Z не перестане
миготіти і не буде постійно
світитися. Негайно зверніться на
станцію технічного
обслуговування.
Індикатор несправності 3 108.
AdBlue
Загальна інформація
Селективне каталітичне
відновлення – це технологія, яка
дає змогу значно зменшити вміст
окисів азоту у вихлопних газах. Для
цього в систему виведення
вихлопних газів впорскується
рідина для нейтралізації вихлопних газів дизельного двигуна (DEF).

160Керування автомобілем та експлуатаціяЦя рідина має назву AdBlue®
. Це
неотруйна і незаймиста рідина без кольору та запаху, яка містить 32% сечовини та 68% води.9 Попередження
Стежте за тим, щоб рідина
AdBlue не потрапила в очі або на шкіру.
У разі, якщо рідина потрапила в
очі або на шкіру, промийте їх
водою.
Обережно
Стежте за тим, щоб рідина
AdBlue не потрапляла на
лакофарбове покриття.
У разі потрапляння змийте
водою.
AdBlue замерзає при температурі
-11 °C. Автомобіль обладнано
пристроєм для підігрівання рідини
AdBlue, який забезпечує
нейтралізацію вихлопів у холодну
погоду. Пристрій для підігрівання рідини AdBlue працює в
автоматичному режимі.
Індикатор рівня рідини AdBlue
Залишок рідини AdBlue у відсотках
на поточний момент можна
показати в інформаційному центрі
водія 3 114.
Натискайте кнопку на кінці важеля
керування склоочисниками, доки на дисплеї не з’явиться меню
"Залишок рідини AdBlue у
відсотках".
Попередження про зниження
рівня рідини
Витрата рідини AdBlue залежить
від стилю водіння й становить
приблизно 3,5 л на 1000 км.

Керування автомобілем та експлуатація161
Якщо рівень рідини AdBlue впаде
нижче за певне значення, в
інформаційному центрі водія
відобразиться відповідне
попередження 3 114. Крім цього,
контрольний індикатор Y
світитиметься постійно і при цьому лунатиме звуковий сигнал
попередження.
Якомога швидше долийте рідину в
бачок для AdBlue. Перегляньте
розділ "Наливання рідини AdBlue"
нижче.
Якщо під час подолання певної
відстані не долити рідину AdBlue,
на дисплеї інформаційного центру водія будуть і надалі
відображатися попередження про
зниження рівня рідини AdBlue
залежно від її поточного рівня.
Блокування запуску двигуна
В інформаційному центрі водія
кілька разів відобразиться
нагадування про необхідність
долити рідину AdBlue, а потім
з’явиться остаточне
попередження, що система не
дозволить знову запустити двигун.
Примітка
Ці обмеження зумовлені
вимогами законодавства.
Перш ніж повторний запуск двигуна
буде заблоковано, в
інформаційному центрі водія
з’явиться попередження про те, що рідини вистачить на 0 км і буде
вказано, що після вимкнення
запалювання повторний запуск
двигуна буде блокуватися.
Після заборони повторного запуску
двигуна в інформаційному центрі
водія з’явиться нагадування водієві про низький рівень рідини AdBlue.Щоб двигун запустився знову,
необхідно заправити бачок
повністю або залити в нього
принаймні 10 л рідини AdBlue
(відповідно до витрати рідини
AdBlue).
Ступені попереджень:
попередження про рівень,
попередження про блокування запуску двигуна
1. Попереджувальне повідомлення ADBLUE LEVEL
LOW (НИЗЬКИЙ РІВЕНЬ
ADBLUE) з’явиться після
ввімкнення запалювання, якщо
запас ходу менший ніж 2400 км.
Рух автомобіля можливий без
жодних обмежень.
Якомога швидше долийте
рідину в бак для AdBlue.
2. ú засвітиться і з’явиться
попереджувальне
повідомлення ADBLUE TO FILL
(ПОТРІБНО ДОЛИТИ ADBLUE)
після ввімкнення запалювання,
якщо запас ходу менший ніж
1500 км.
