OPEL VIVARO C 2020 Instruksjonsbok

Oppbevaring og transport79Bagasjerom
Avhengig av versjonen kan bagasje‐
rom-området økes ved å felle opp
eller fjerne setene i andre eller tredje
rad.
Bilversjon med benkeseter i
andre og tredje rad
Ved innlasting må følgende observe‐
res:
● Plasser bare gjenstander på seter i tredje rad som er felt ned
til bordposisjon, når setene i
andre rad også er felt ned til bord‐
posisjon.
● Benkesetet i andre eller tredje rad i vippet posisjon: det ytre
setet må ikke være i bruk.
● Enkelt benkesete i andre eller tredje rad i vippet posisjon: det
midtre setet må ikke være i bruk.
● Sete i andre rad felt ned til bord‐ posisjonen: det aktuelle setet i
tredje rad må ikke være i bruk.
● Sete i andre rad i vippet posisjon:
det aktuelle setet i tredje rad må
ikke være i bruk.
Nedfelling av passasjersetet 3 49.
Nedfelling eller fjerning av baksetene
3 51.
Bagasjeromsdeksel
Ikke legg gjenstander på dekselet.
Løft bagasjeromsdekselet for å fjerne
dette.
For å montere bagasjeromsdekselet
settes det inn i holderne på begge
sider.

80Oppbevaring og transportFesteringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med surrestropper eller bagasjenett.
Festeringer kan være plassert på
bilgulvet. Antall og plassering av
festeringene kan variere fra bil til bil.
Bagasjeromsordner Klaff bak passasjersetet
Avhengig av versjon er føreren og
passasjerene foran beskyttet mot last
i bevegelse av en skillevegg bak
forsetene.
Det kan være en klaff i skilleveggen
bak passasjersetet, som kan fjernes
for å gi plass til lange gjenstander.
Hvis det ytre passasjersetet er felt
ned og klaffen er åpen, må det midtre
setet være tomt.
Fjerne klaffen
1. Løsne låseinnretningen, senk ned
klaffen og fjern den.
2. Oppbevar klaffen bak førersetet.
Drei låseinnretningen oppover.
Sett hengslene til klaffen i holde‐
ren, løft klaffen og lukk låseinnret‐ ningen.
Skyve klaffen

Oppbevaring og transport81Skyv klaffen til siden. Den holdes iposisjon av magneter.
Sette på beskyttelsesnett
Beskyttelsesnettet må alltid installe‐
res når benkesetet på passasjersiden
foran er felt sammen og skillevegg‐
klaffen er åpen.
1. Løft seteputen for benkesetet på passasjersiden foran.
Felle ned sete 3 49.
2. Fest nettet som vist på bildet.
3. Plasser festet i åpningen. For å
låse festet vris det i klokkeretnin‐
gen en kvart omdreining.
4. Fest krokene i festeringene i hanskerommet og på gulvet.
Etter transport fjernes beskyttelses‐
nettet og setet felles ned.
Benkesetet i andre rad i firmabilen Benkesetet i andre rad kan felles ned
for å øke bagasjerommet.9 Advarsel
Når seter justeres eller felles ned,
må hender og føtter holdes unna det bevegelige området. Fare for
personskade.
Sørg for at det ikke er noen gjen‐
stander på forankringspunktene
eller skinner.
Ikke juster setene under kjøring.
Da kan de bevege seg ukontrol‐
lert.
Seter og ryggstøtter må være
festet før kjøring.

82Oppbevaring og transportInnfelling
1. Vipp hodestøttene forover.Trekk sløyfen oppover for å låse
opp benkesetet.
2. Løft benkesetet ved å ta i håndta‐
ket og fell benkesetet forover inntil
det låses.
Utfelling
1. For å tilbakestille benkesetet til opprinnelig stilling trekkes sløyfen
for å låse opp.
2. Grip håndtaket for å felle benke‐ setet bakover inntil det er låst i den
opprinnelige posisjonen.
Vipp opp hodestøttene.
Sikkerhetsnett Sikkerhetsnett bak setene
Avhengig av versjonen kan sikker‐
hetsnettet monteres bak setene i
andre rad, setene i tredje rad eller bak
forsetene.
For å øke lastekapasiteten kan
setene bak sikkerhetsnettet felles ned eller fjernes.
Bakseter 3 51.
Seterygger foran sikkerhetsnettet må
rettes opp.
Ingen personer får oppholde seg bak
sikkerhetsnettet under kjøring.
Montering i takrammen

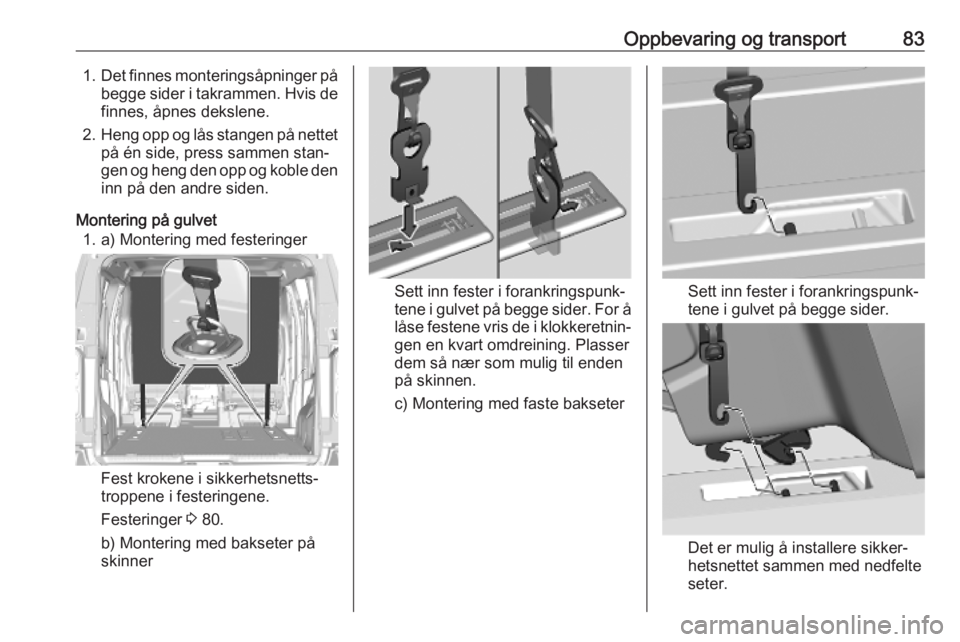

Oppbevaring og transport831.Det finnes monteringsåpninger på
begge sider i takrammen. Hvis de
finnes, åpnes dekslene.
2. Heng opp og lås stangen på nettet
på én side, press sammen stan‐
gen og heng den opp og koble den inn på den andre siden.
Montering på gulvet 1. a) Montering med festeringer
Fest krokene i sikkerhetsnetts‐
troppene i festeringene.
Festeringer 3 80.
b) Montering med bakseter på
skinner
Sett inn fester i forankringspunk‐
tene i gulvet på begge sider. For å
låse festene vris de i klokkeretnin‐
gen en kvart omdreining. Plasser
dem så nær som mulig til enden
på skinnen.
c) Montering med faste bakseterSett inn fester i forankringspunk‐
tene i gulvet på begge sider.
Det er mulig å installere sikker‐
hetsnettet sammen med nedfelte
seter.

84Oppbevaring og transportNedfelte seter 3 51.
2. Stram begge stroppene ved å trekke i den løse enden.
Sikkerhetsnett på gulvet
Festet med festeringer på gulvet bak, dette gjør at gjenstander kan holdes
nede.
Festeringer 3 80.
Ekstra oppbevarings‐
funksjoner
Nedfellbart brett
Brett kan være plassert på seteryg‐
gene til forsetene.
Fell ned brettet. Brettet inneholder en
koppholder og en stropp for å holde
fast gjenstandene.
Unngå å plassere harde eller tunge
gjenstander på brettet.
Dokumentbrett i den midtre
seteryggen
Seteryggen på det midtre passasjer‐
setet foran kan inneholde en doku‐
mentskuff.
Fell ned brettet. Dokumentbrettet
inneholder et oppbevaringsrom og en svingehylle.
Returner svinghyllen til sin opprinne‐
lige posisjon før brettet rettes opp.

Oppbevaring og transport85Bord
Multifunksjonsbord
Multifunksjonsbordet kan plasseres i
andre eller tredje rad.
For å flytte multifunksjonsbordet trek‐ kes håndtaket i fronten uten å gå forbi
motstandspunktet. Skyv multifunk‐
sjonsbordet forover eller bakover.
Slipp håndtaket når det er i den
ønskede posisjonen. Sørg for at
multifunksjonsbordet er sikkert festet.
Oppbevaringsrom i
multifunksjonsbordet
Trykk dekselet for å åpne oppbeva‐
ringsrommet.
Maksimal tillatt last er 3 kg.

86Oppbevaring og transportUtfelling
For å felle sammen multifunksjons‐
bordet trekkes håndtaket på toppen.
Trekk den bakre delen til vertikal posi‐ sjon inntil den låses.
På de to sidene er det plassert bord.
Trekk bordet helt opp og skyv det
deretter til horisontal posisjon.
Hvert bord kan bære en maksimal last
på 10 kg.
Merk
For å unngå skader på bordflaten
må bordet ikke felles opp når det er mellom enkeltseter.
Innfelling
For å lagre bordet brukes håndtaket
for å skyve det tilbake til innfelt posi‐
sjon.
For å felle ut multifunksjonsbordet
trekkes håndtaket og den bakre delen skyves nedover til den låses.

Oppbevaring og transport87Demontere
For å fjerne multifunksjonsbordet
trekkes håndtaket i fronten forbi
motstandspunktet. Fjern multifunk‐
sjonsbordet.
Ny montering
Multifunksjonsbordet kan plasseres i
to posisjoner.
Håndtaket i fronten må være i stram‐
met posisjon. Plasser bakre del av
multifunksjonsbordet på skinnen og
vipp fronten ned. Skyv multifunk‐
sjonsbordet inntil det låses.9 Advarsel
Bruk aldri multifunksjonsbordet i
utfelt posisjon mens bilen er i
bevegelse. Eventuelle gjenstan‐ der på bordet gjøres til prosjektiler
ved en eventuell plutselig stopp
eller kollisjon.
Sørg for at multifunksjonsbordet er korrekt innfelt før det flyttes eller
fjernet.
Bruk aldri bordene som seter eller til å lene seg mot.
Kontroller at det ikke er noen gjen‐
stander som hindrer på skinnene
og hindrer låsing.

88Oppbevaring og transportTakstativsystem
Takstativ
Av sikkerhetsgrunner og for å unngå
takskader, anbefaler vi bruk av
takstativ som er godkjent for din
bilmodell. Kontakt et verksted for mer informasjon.
Følg monteringsanvisningen for
takstativet og ta det av når det ikke er i bruk.
Taklasten er den samlede vekten av
lastestativet og lasten.
Informasjon om lasting 3 89.
Montering
Fest takstativet i henhold til monte‐
ringsinstruksjonene som følger med takstativet.
Antall og plassering av monterings‐
punktene kan variere fra bil til bil:
Kjøretøy med glasspanel
Monter to taklastholdere ved hjelp av
monteringspunktene som er markert
på bildet.
Tillatt taklast L1, L2, L3 maks.
100 kg.
Kjøretøy uten glasspanel
Monter tre taklastholdere ved hjelp av monteringspunktene som er markert
på bildet.
Tillatt taklast L1, L2, L3 maks.
150 kg.
