OPEL ZAFIRA C 2014.5 Betriebsanleitung (in German)

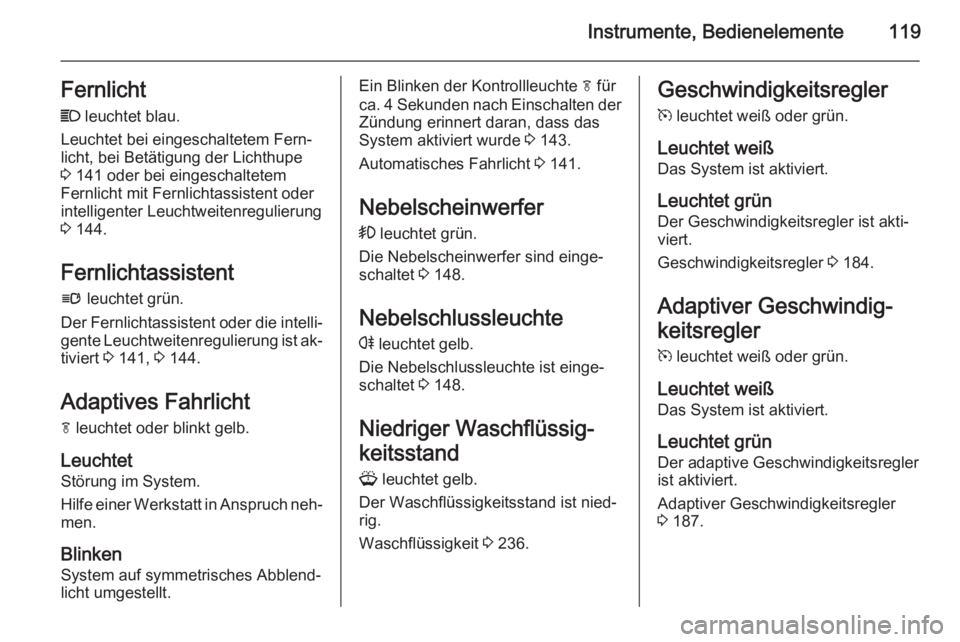

Instrumente, Bedienelemente119Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht, bei Betätigung der Lichthupe
3 141 oder bei eingeschaltetem
Fernlicht mit Fernlichtassistent oder
intelligenter Leuchtweitenregulierung
3 144.
Fernlichtassistent l leuchtet grün.
Der Fernlichtassistent oder die intelli‐
gente Leuchtweitenregulierung ist ak‐
tiviert 3 141, 3 144.
Adaptives Fahrlicht f leuchtet oder blinkt gelb.
Leuchtet Störung im System.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken
System auf symmetrisches Abblend‐
licht umgestellt.Ein Blinken der Kontrollleuchte f für
ca. 4 Sekunden nach Einschalten der Zündung erinnert daran, dass das
System aktiviert wurde 3 143.
Automatisches Fahrlicht 3 141.
Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 148.
Nebelschlussleuchte r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 148.
Niedriger Waschflüssig‐
keitsstand G leuchtet gelb.
Der Waschflüssigkeitsstand ist nied‐
rig.
Waschflüssigkeit 3 236.Geschwindigkeitsregler
m leuchtet weiß oder grün.
Leuchtet weiß Das System ist aktiviert.
Leuchtet grün Der Geschwindigkeitsregler ist akti‐
viert.
Geschwindigkeitsregler 3 184.
Adaptiver Geschwindig‐ keitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün Der adaptive Geschwindigkeitsregler
ist aktiviert.
Adaptiver Geschwindigkeitsregler 3 187.

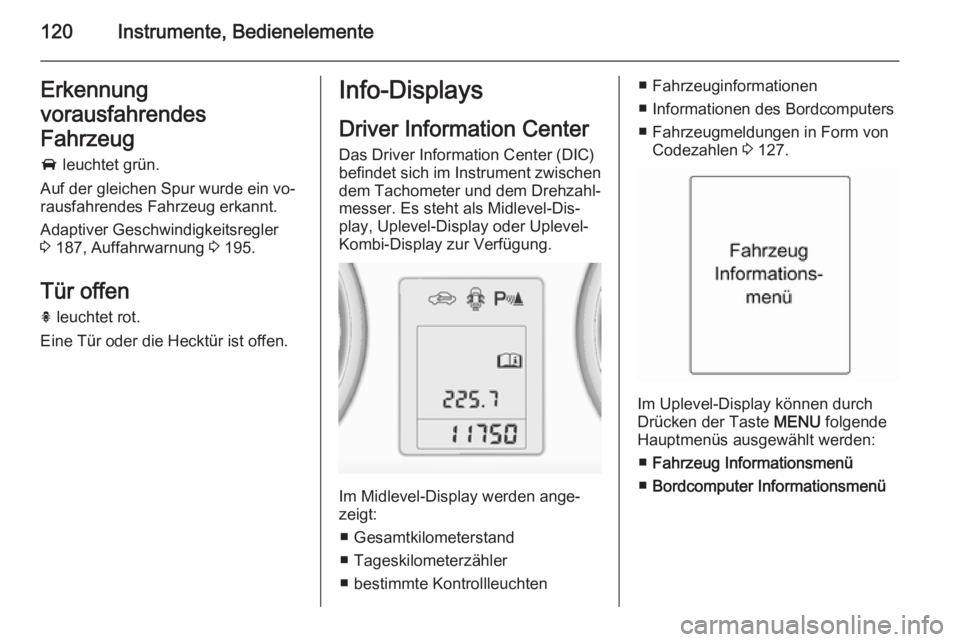

120Instrumente, BedienelementeErkennung
vorausfahrendes
Fahrzeug A leuchtet grün.
Auf der gleichen Spur wurde ein vo‐
rausfahrendes Fahrzeug erkannt.
Adaptiver Geschwindigkeitsregler 3 187, Auffahrwarnung 3 195.
Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.Info-Displays
Driver Information Center
Das Driver Information Center (DIC)
befindet sich im Instrument zwischen
dem Tachometer und dem Drehzahl‐
messer. Es steht als Midlevel-Dis‐
play, Uplevel-Display oder Uplevel-
Kombi-Display zur Verfügung.
Im Midlevel-Display werden ange‐
zeigt:
■ Gesamtkilometerstand
■ Tageskilometerzähler
■ bestimmte Kontrollleuchten
■ Fahrzeuginformationen
■ Informationen des Bordcomputers
■ Fahrzeugmeldungen in Form von Codezahlen 3 127.
Im Uplevel-Display können durch
Drücken der Taste MENU folgende
Hauptmenüs ausgewählt werden:
■ Fahrzeug Informationsmenü
■ Bordcomputer Informationsmenü

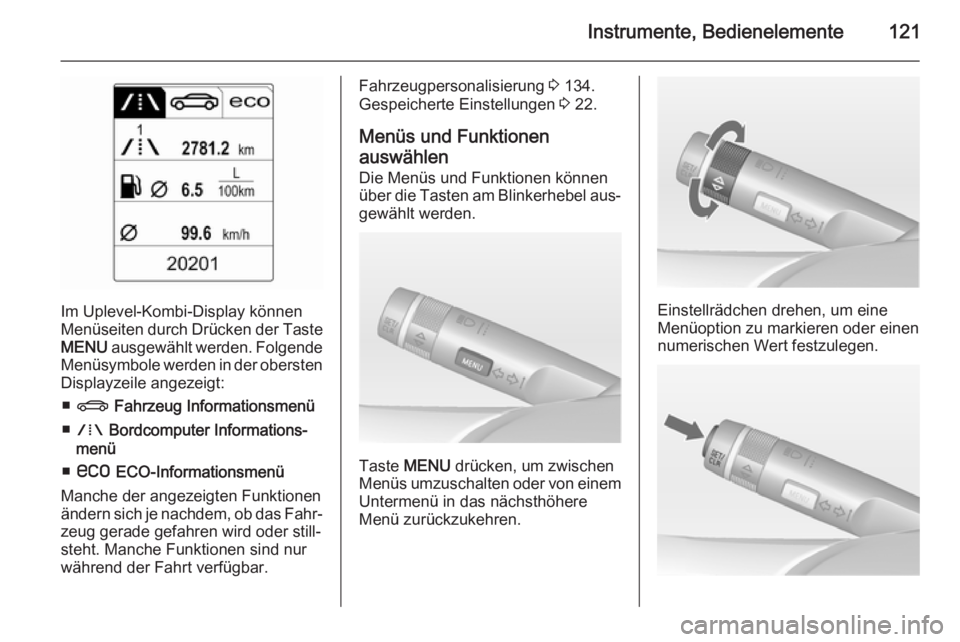

Instrumente, Bedienelemente121
Im Uplevel-Kombi-Display können
Menüseiten durch Drücken der Taste MENU ausgewählt werden. Folgende
Menüsymbole werden in der obersten Displayzeile angezeigt:
■ X Fahrzeug Informationsmenü
■ W Bordcomputer Informations‐
menü
■ s ECO-Informationsmenü
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Fahrzeugpersonalisierung 3 134.
Gespeicherte Einstellungen 3 22.
Menüs und Funktionen
auswählen Die Menüs und Funktionen könnenüber die Tasten am Blinkerhebel aus‐
gewählt werden.
Taste MENU
drücken, um zwischen
Menüs umzuschalten oder von einem
Untermenü in das nächsthöhere
Menü zurückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.

122Instrumente, Bedienelemente
Taste SET/CLR drücken, um eine
Funktion auszuwählen oder eine Mel‐ dung zu bestätigen.
Fahrzeug Informationsmenü Drücken Sie die Taste MENU, um
Fahrzeug Informationsmenü auszu‐
wählen, oder wählen Sie X im
Uplevel-Kombi-Display.
Zum Auswählen eines Untermenüs
das Einstellrädchen drehen. Zur Be‐
stätigung Taste SET/CLR drücken.
Die in den Untermenüs gegebenen Anweisungen befolgen.
Je nach Ausführung sind folgende
Untermenüs verfügbar:
■ Einheit : angezeigte Einheiten kön‐
nen geändert werden
■ Reifendruck : prüft während der
Fahrt den Luftdruck aller Reifen 3 257
■ Reifenbelastung : Auswahl der Rei‐
fendruckkategorie abhängig vom
tatsächlichen Reifendruck 3 257
■ Restliche Lebensdauer Öl : zeigt
an, wann Motoröl und Filter ge‐
wechselt werden müssen 3 110
■ Geschwindigkeits-\warnung : bei
Überschreiten der voreingestellten
Geschwindigkeit ertönt ein Warn‐
ton
■ Verkehrszeichen-Assistent : zeigt
für den aktuellen Routenabschnitt
erkannte Verkehrszeichen an
3 212
■ Folgeabstand : zeigt den Abstand
zu einem vor Ihnen fahrenden
Fahrzeug an 3 199
Auswahl und Anzeige können bei
Midlevel-, Uplevel- und Uplevel-
Kombi-Display unterschiedlich sein.

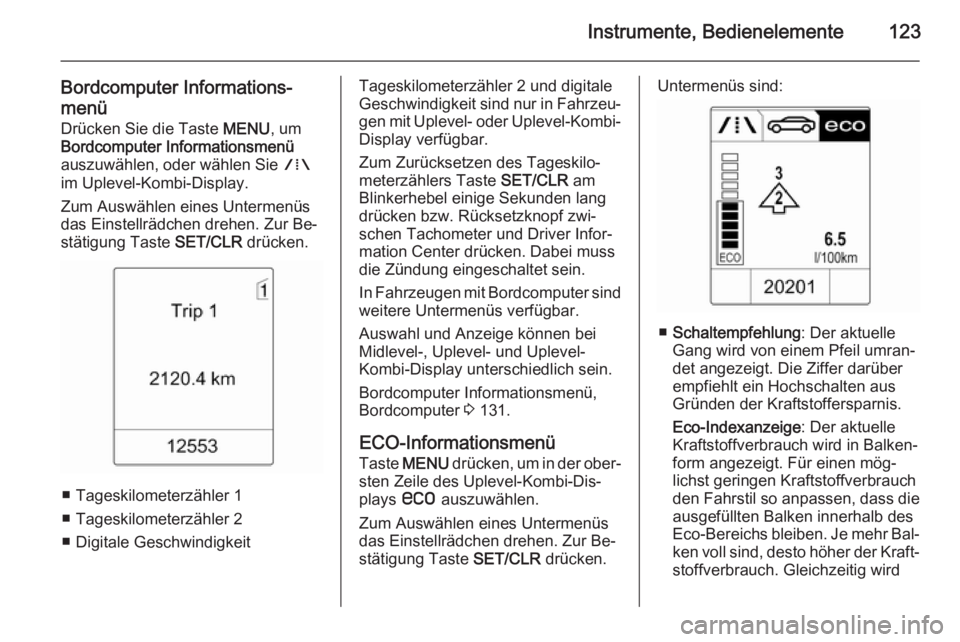

Instrumente, Bedienelemente123
Bordcomputer Informations‐
menü Drücken Sie die Taste MENU, um
Bordcomputer Informationsmenü
auszuwählen, oder wählen Sie W
im Uplevel-Kombi-Display.
Zum Auswählen eines Untermenüs
das Einstellrädchen drehen. Zur Be‐
stätigung Taste SET/CLR drücken.
■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeit sind nur in Fahrzeu‐
gen mit Uplevel- oder Uplevel-Kombi- Display verfügbar.
Zum Zurücksetzen des Tageskilo‐
meterzählers Taste SET/CLR am
Blinkerhebel einige Sekunden lang
drücken bzw. Rücksetzknopf zwi‐
schen Tachometer und Driver Infor‐
mation Center drücken. Dabei muss
die Zündung eingeschaltet sein.
In Fahrzeugen mit Bordcomputer sind weitere Untermenüs verfügbar.
Auswahl und Anzeige können bei
Midlevel-, Uplevel- und Uplevel-
Kombi-Display unterschiedlich sein.
Bordcomputer Informationsmenü,
Bordcomputer 3 131.
ECO-Informationsmenü
Taste MENU drücken, um in der ober‐
sten Zeile des Uplevel-Kombi-Dis‐ plays s auszuwählen.
Zum Auswählen eines Untermenüs
das Einstellrädchen drehen. Zur Be‐
stätigung Taste SET/CLR drücken.Untermenüs sind:
■Schaltempfehlung : Der aktuelle
Gang wird von einem Pfeil umran‐ det angezeigt. Die Ziffer darüber
empfiehlt ein Hochschalten aus
Gründen der Kraftstoffersparnis.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Balken‐
form angezeigt. Für einen mög‐
lichst geringen Kraftstoffverbrauch den Fahrstil so anpassen, dass die
ausgefüllten Balken innerhalb des Eco-Bereichs bleiben. Je mehr Bal‐ ken voll sind, desto höher der Kraft‐
stoffverbrauch. Gleichzeitig wird

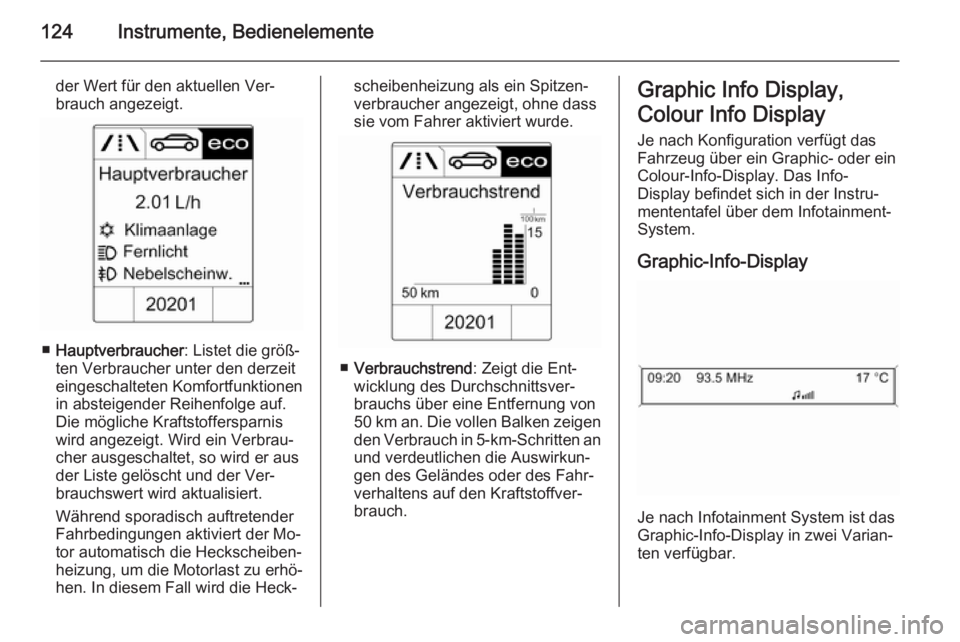

124Instrumente, Bedienelemente
der Wert für den aktuellen Ver‐
brauch angezeigt.
■ Hauptverbraucher : Listet die größ‐
ten Verbraucher unter den derzeit
eingeschalteten Komfortfunktionen
in absteigender Reihenfolge auf.
Die mögliche Kraftstoffersparnis
wird angezeigt. Wird ein Verbrau‐
cher ausgeschaltet, so wird er aus der Liste gelöscht und der Ver‐
brauchswert wird aktualisiert.
Während sporadisch auftretender
Fahrbedingungen aktiviert der Mo‐
tor automatisch die Heckscheiben‐
heizung, um die Motorlast zu erhö‐
hen. In diesem Fall wird die Heck‐
scheibenheizung als ein Spitzen‐
verbraucher angezeigt, ohne dass
sie vom Fahrer aktiviert wurde.
■ Verbrauchstrend : Zeigt die Ent‐
wicklung des Durchschnittsver‐
brauchs über eine Entfernung von
50 km an. Die vollen Balken zeigen
den Verbrauch in 5-km-Schritten an
und verdeutlichen die Auswirkun‐
gen des Geländes oder des Fahr‐
verhaltens auf den Kraftstoffver‐ brauch.
Graphic Info Display,
Colour Info Display
Je nach Konfiguration verfügt das
Fahrzeug über ein Graphic- oder ein
Colour-Info-Display. Das Info-
Display befindet sich in der Instru‐
mententafel über dem Infotainment-
System.
Graphic-Info-Display
Je nach Infotainment System ist das
Graphic-Info-Display in zwei Varian‐
ten verfügbar.

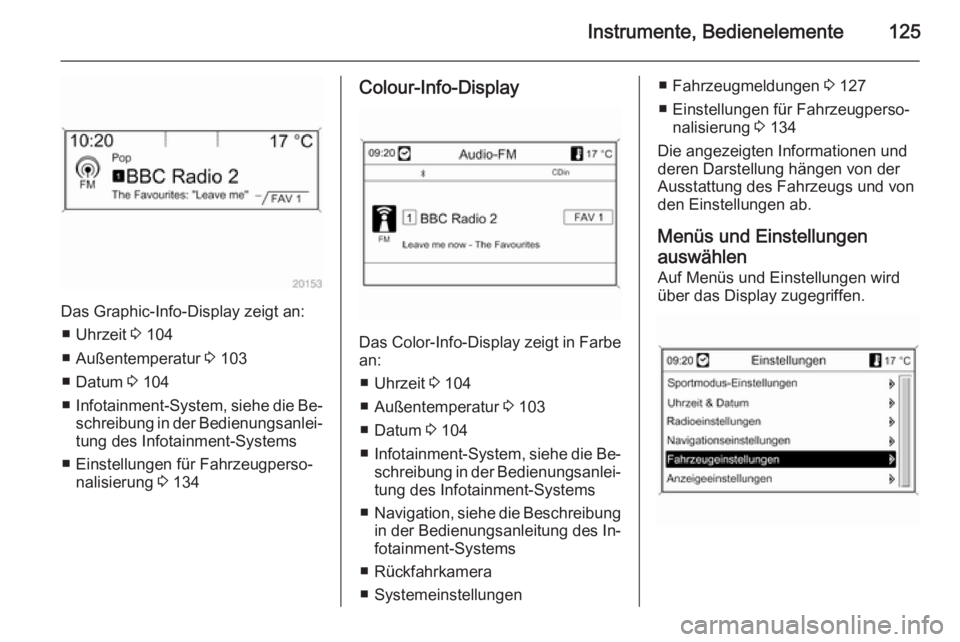

Instrumente, Bedienelemente125
Das Graphic-Info-Display zeigt an:■ Uhrzeit 3 104
■ Außentemperatur 3 103
■ Datum 3 104
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 134
Colour-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
■ Uhrzeit 3 104
■ Außentemperatur 3 103
■ Datum 3 104
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐ tung des Infotainment-Systems
■ Navigation, siehe die Beschreibung
in der Bedienungsanleitung des In‐ fotainment-Systems
■ Rückfahrkamera
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 127
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 134
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.

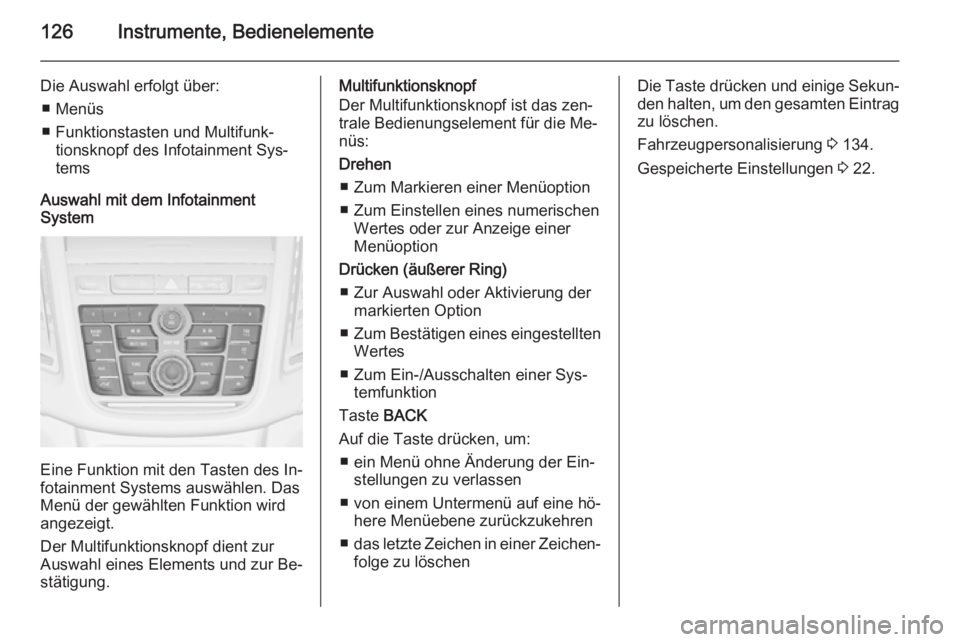

126Instrumente, Bedienelemente
Die Auswahl erfolgt über:■ Menüs
■ Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐
tems
Auswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:
Drehen ■ Zum Markieren einer Menüoption
■ Zum Einstellen eines numerischen Wertes oder zur Anzeige einer
Menüoption
Drücken (äußerer Ring) ■ Zur Auswahl oder Aktivierung der markierten Option
■ Zum Bestätigen eines eingestellten
Wertes
■ Zum Ein-/Ausschalten einer Sys‐ temfunktion
Taste BACK
Auf die Taste drücken, um: ■ ein Menü ohne Änderung der Ein‐ stellungen zu verlassen
■ von einem Untermenü auf eine hö‐ here Menüebene zurückzukehren
■ das letzte Zeichen in einer Zeichen‐
folge zu löschenDie Taste drücken und einige Sekun‐
den halten, um den gesamten Eintrag zu löschen.
Fahrzeugpersonalisierung 3 134.
Gespeicherte Einstellungen 3 22.

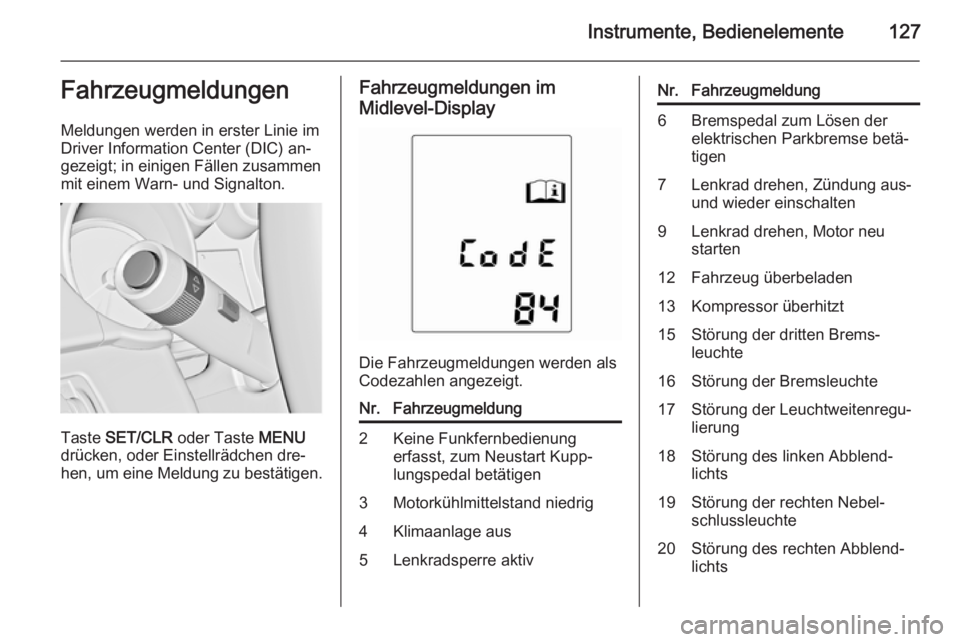

Instrumente, Bedienelemente127Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center (DIC) an‐
gezeigt; in einigen Fällen zusammen
mit einem Warn- und Signalton.
Taste SET/CLR oder Taste MENU
drücken, oder Einstellrädchen dre‐
hen, um eine Meldung zu bestätigen.
Fahrzeugmeldungen im
Midlevel-Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung2Keine Funkfernbedienung
erfasst, zum Neustart Kupp‐
lungspedal betätigen3Motorkühlmittelstand niedrig4Klimaanlage aus5Lenkradsperre aktivNr.Fahrzeugmeldung6Bremspedal zum Lösen der
elektrischen Parkbremse betä‐
tigen7Lenkrad drehen, Zündung aus-
und wieder einschalten9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der rechten Nebel‐
schlussleuchte20Störung des rechten Abblend‐
lichts

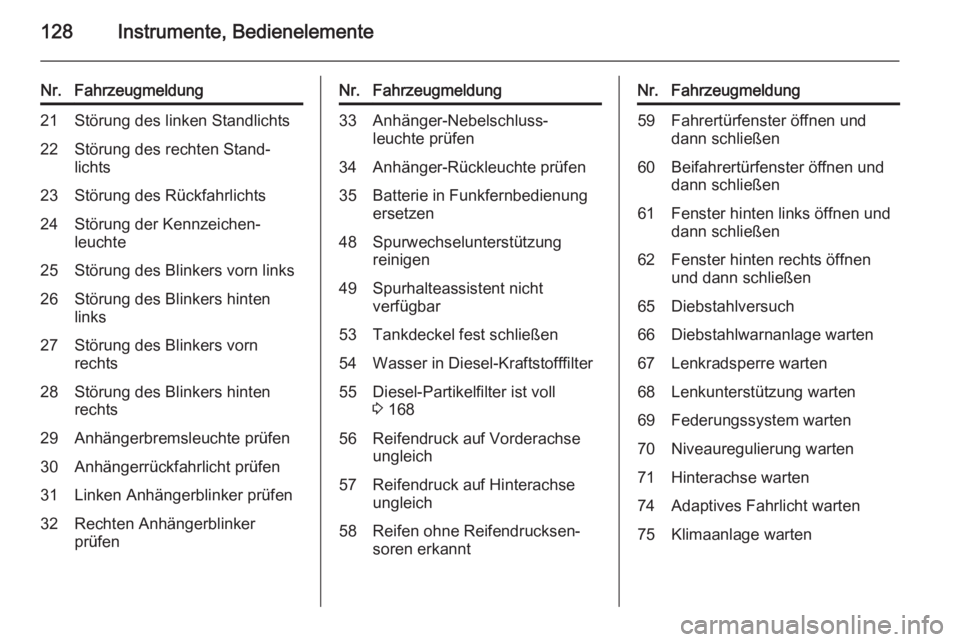

128Instrumente, Bedienelemente
Nr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfenNr.Fahrzeugmeldung33Anhänger-Nebelschluss‐
leuchte prüfen34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Spurwechselunterstützung
reinigen49Spurhalteassistent nicht
verfügbar53Tankdeckel fest schließen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 16856Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐ soren erkanntNr.Fahrzeugmeldung59Fahrertürfenster öffnen und
dann schließen60Beifahrertürfenster öffnen und
dann schließen61Fenster hinten links öffnen und
dann schließen62Fenster hinten rechts öffnen
und dann schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Lenkunterstützung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten
