Stauraum69

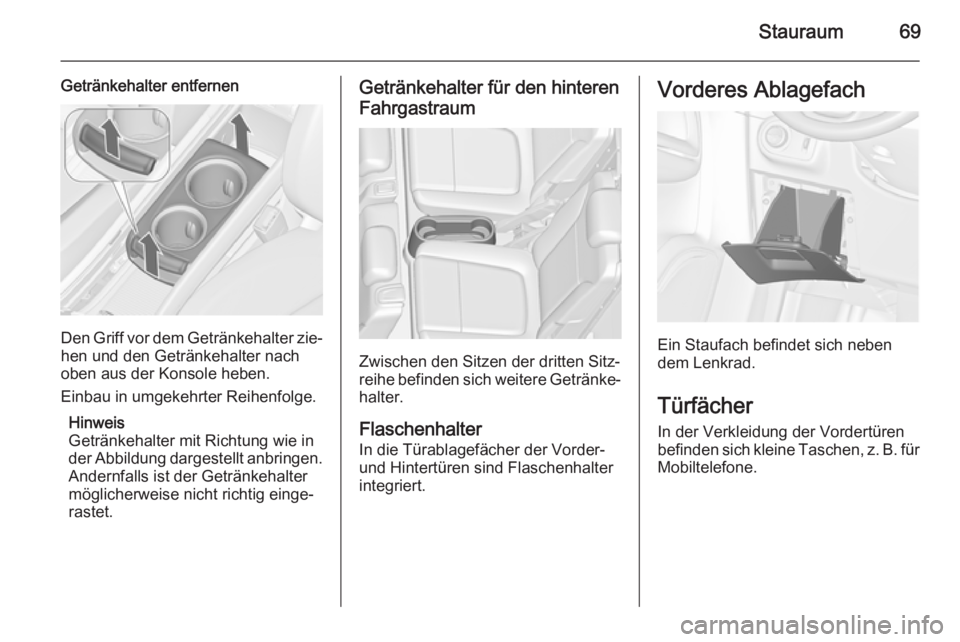

Getränkehalter entfernen
Den Griff vor dem Getränkehalter zie‐hen und den Getränkehalter nach
oben aus der Konsole heben.
Einbau in umgekehrter Reihenfolge.
Hinweis
Getränkehalter mit Richtung wie in
der Abbildung dargestellt anbringen. Andernfalls ist der Getränkehalter
möglicherweise nicht richtig einge‐
rastet.
Getränkehalter für den hinteren
Fahrgastraum
Zwischen den Sitzen der dritten Sitz‐
reihe befinden sich weitere Getränke‐
halter.
Flaschenhalter
In die Türablagefächer der Vorder-
und Hintertüren sind Flaschenhalter
integriert.
Vorderes Ablagefach
Ein Staufach befindet sich neben
dem Lenkrad.
TürfächerIn der Verkleidung der Vordertüren
befinden sich kleine Taschen, z. B. für
Mobiltelefone.

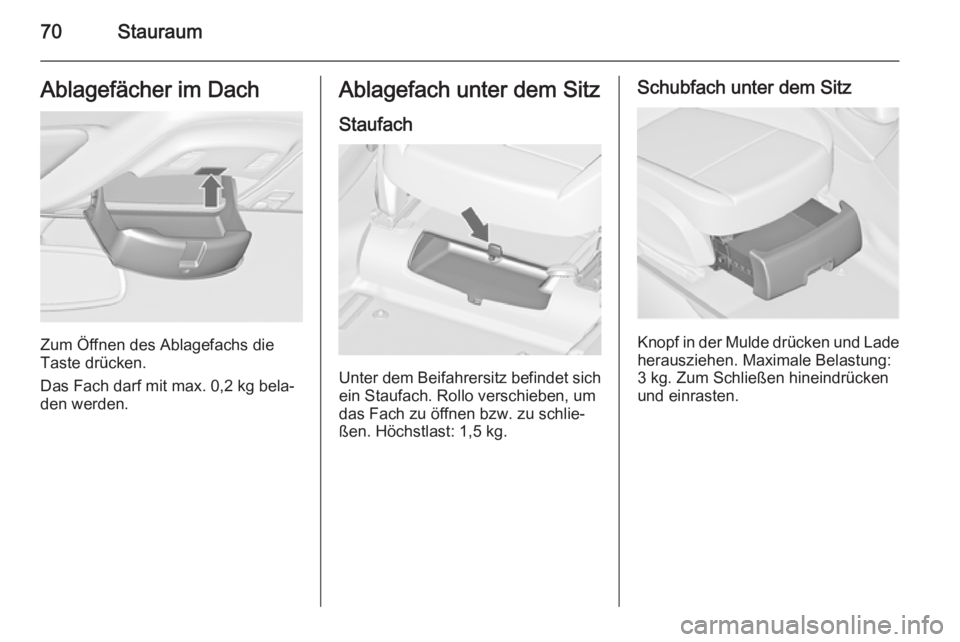

70StauraumAblagefächer im Dach
Zum Öffnen des Ablagefachs die
Taste drücken.
Das Fach darf mit max. 0,2 kg bela‐
den werden.
Ablagefach unter dem Sitz
Staufach
Unter dem Beifahrersitz befindet sich ein Staufach. Rollo verschieben, um
das Fach zu öffnen bzw. zu schlie‐
ßen. Höchstlast: 1,5 kg.
Schubfach unter dem Sitz
Knopf in der Mulde drücken und Lade
herausziehen. Maximale Belastung:
3 kg. Zum Schließen hineindrücken
und einrasten.

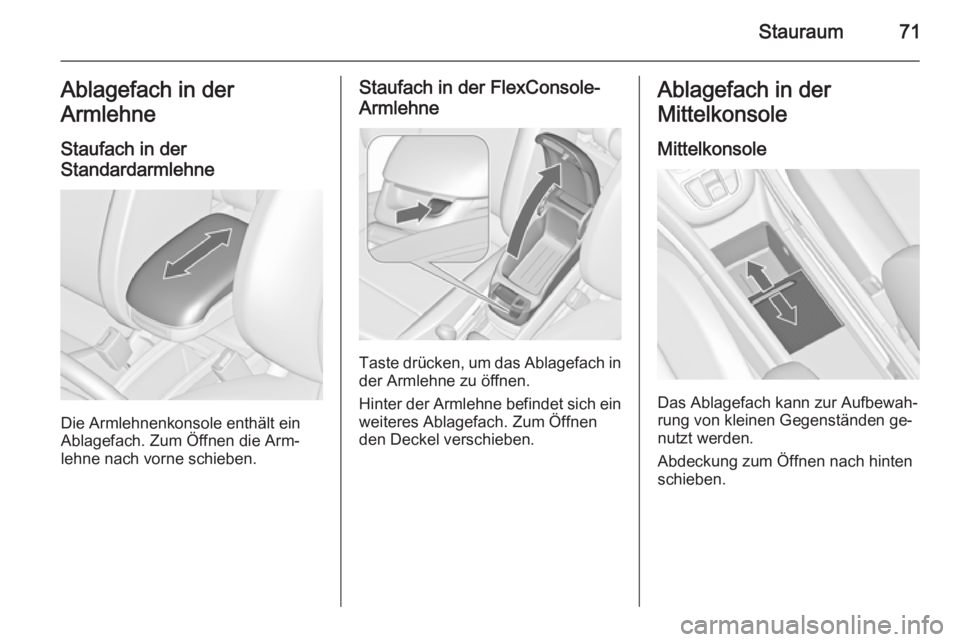

Stauraum71Ablagefach in der
Armlehne
Staufach in der
Standardarmlehne
Die Armlehnenkonsole enthält ein
Ablagefach. Zum Öffnen die Arm‐
lehne nach vorne schieben.
Staufach in der FlexConsole-
Armlehne
Taste drücken, um das Ablagefach in
der Armlehne zu öffnen.
Hinter der Armlehne befindet sich ein weiteres Ablagefach. Zum Öffnen
den Deckel verschieben.
Ablagefach in der
Mittelkonsole
Mittelkonsole
Das Ablagefach kann zur Aufbewah‐
rung von kleinen Gegenständen ge‐
nutzt werden.
Abdeckung zum Öffnen nach hinten
schieben.

72Stauraum
Hintere Konsole
An der Rückseite der FlexConsole-
Armlehne befindet sich ein Schub‐
fach. Zum Öffnen herausziehen.
Achtung
Nicht für Asche oder andere glüh‐
ende Objekte verwenden.
Heckträgersystem

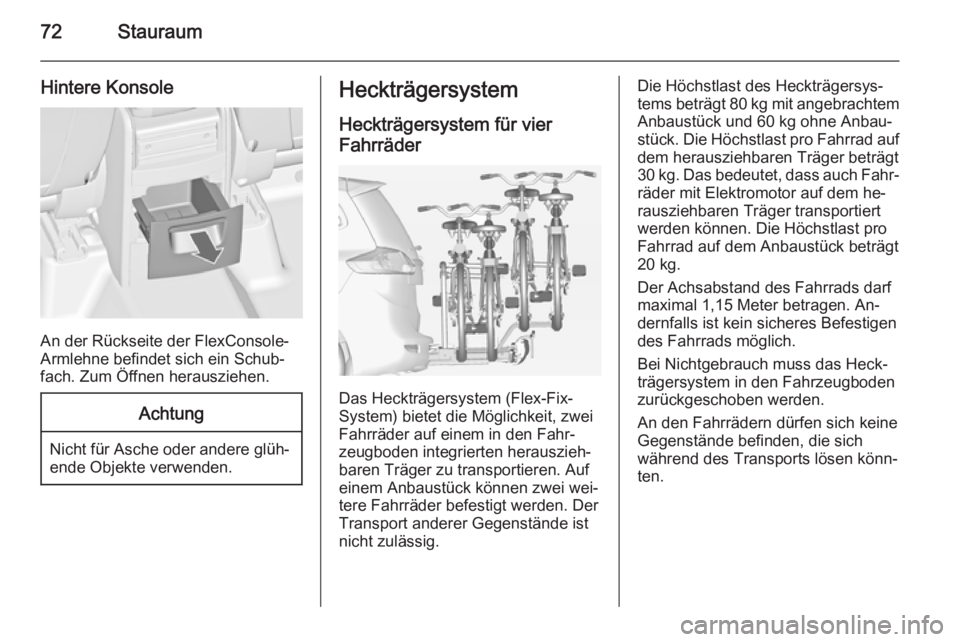

Heckträgersystem für vier
Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, zwei
Fahrräder auf einem in den Fahr‐
zeugboden integrierten herauszieh‐
baren Träger zu transportieren. Auf
einem Anbaustück können zwei wei‐
tere Fahrräder befestigt werden. Der
Transport anderer Gegenstände ist
nicht zulässig.
Die Höchstlast des Heckträgersys‐
tems beträgt 80 kg mit angebrachtem
Anbaustück und 60 kg ohne Anbau‐
stück. Die Höchstlast pro Fahrrad auf dem herausziehbaren Träger beträgt
30 kg. Das bedeutet, dass auch Fahr‐
räder mit Elektromotor auf dem he‐
rausziehbaren Träger transportiert
werden können. Die Höchstlast pro
Fahrrad auf dem Anbaustück beträgt
20 kg.
Der Achsabstand des Fahrrads darf
maximal 1,15 Meter betragen. An‐
dernfalls ist kein sicheres Befestigen des Fahrrads möglich.
Bei Nichtgebrauch muss das Heck‐
trägersystem in den Fahrzeugboden
zurückgeschoben werden.
An den Fahrrädern dürfen sich keine
Gegenstände befinden, die sich
während des Transports lösen könn‐
ten.

Stauraum73Achtung
Bei erweitertem Heckträgersys‐tem und voll beladenem Fahrzeug
wird die Bodenfreiheit verringert.
Auf steilen Straßen und über Ram‐
pen, Bodenwellen usw. äußerst
vorsichtig fahren.
Achtung
Fragen Sie Ihren Fahrradhändler
um Rat, bevor Sie Fahrräder mit
Carbonrahmen anbringen. Die
Fahrräder könnten beschädigt
werden.

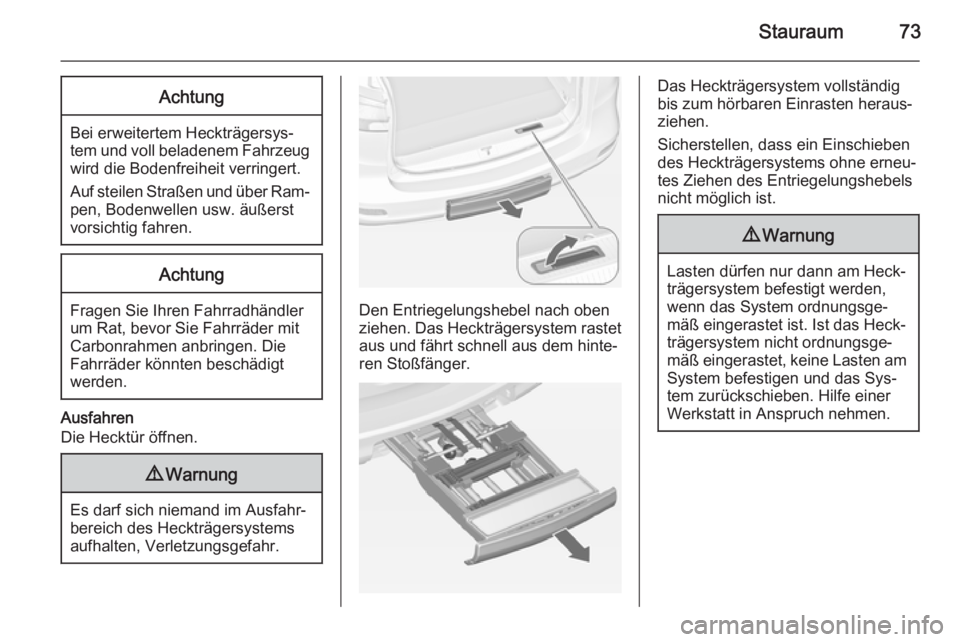

Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.
Den Entriegelungshebel nach oben
ziehen. Das Heckträgersystem rastet
aus und fährt schnell aus dem hinte‐
ren Stoßfänger.
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das Sys‐
tem zurückschieben. Hilfe einer
Werkstatt in Anspruch nehmen.

74Stauraum

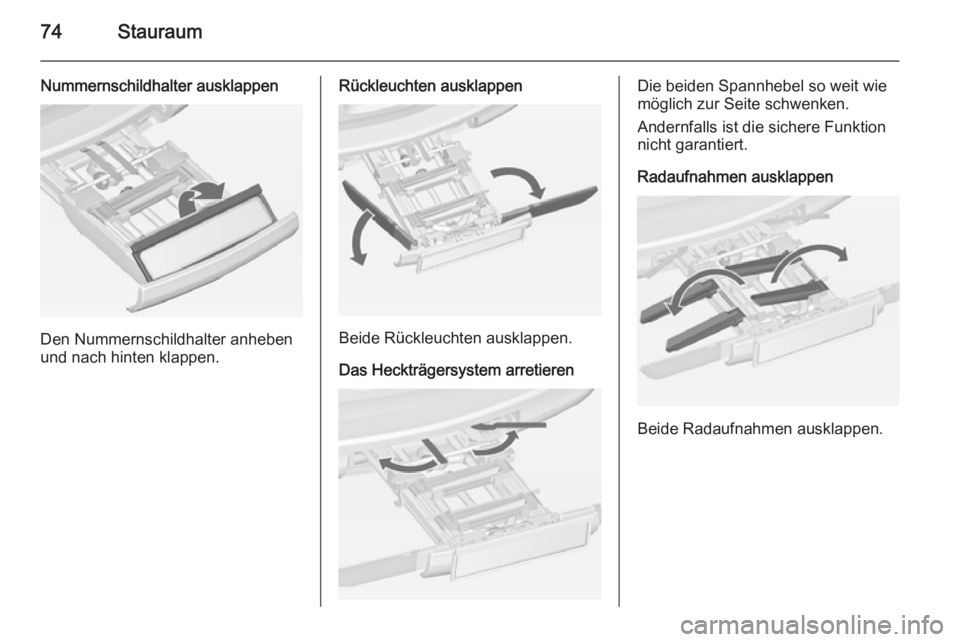

Nummernschildhalter ausklappen
Den Nummernschildhalter anheben
und nach hinten klappen.
Rückleuchten ausklappen
Beide Rückleuchten ausklappen.
Das Heckträgersystem arretieren
Die beiden Spannhebel so weit wie
möglich zur Seite schwenken.
Andernfalls ist die sichere Funktion
nicht garantiert.
Radaufnahmen ausklappen
Beide Radaufnahmen ausklappen.

Stauraum75
Fahrradträger montieren
Den Träger hinten (1) anheben und
nach hinten ziehen.
Den Träger (2) nach oben klappen.
Den Träger (1) nach unten drücken
und den Griff (2) nach hinten schwen‐ ken und einrasten lassen.
Erstes Fahrrad anbringen
1. Die Pedale in die abgebildete Po‐
sition drehen und das Fahrrad auf der vordersten Radaufnahme
platzieren.
Das Fahrrad muss mittig auf den
Radaufnahmen stehen.
2. Die kurze Halterung am Fahrrad‐ rahmen befestigen. Zum Fixieren
den Knopf im Uhrzeigersinn dre‐
hen.

76Stauraum
3. Beide Fahrradreifen mit Spann‐bändern an den Radaufnahmen
sichern.
4. Prüfen, ob das Fahrrad fest sitzt.
Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Anbaustück befestigen
Wenn mehr als zwei Fahrräder trans‐ portiert werden sollen, muss das An‐
baustück vor dem Anbringen des
zweiten Fahrrads befestigt werden.
1. Das Anbaustück wie in der Abbil‐
dung gezeigt am Heckträgersys‐
tem anbringen.
2. Den Hebel (1) nach vorne drehen
und halten, danach das Anbau‐
stück (2) hinten absenken.
3. Den Hebel loslassen und über‐ prüfen, ob das Anbaustück sicher
eingerastet ist.

Stauraum77
4. Den am Anbaustück befestigtenGurt unter dem Hebel durchfüh‐
ren, um das Heckträgersystem
später nach unten klappen zu
können. Den Gurt fixieren.
Weitere Fahrräder anbringen
Die Befestigung der anderen Fahr‐
räder funktioniert so ähnlich wie beim
ersten Fahrrad. Es sind allerdings ei‐
nige zusätzliche Schritte zu berück‐
sichtigen:
1. Vor dem Anbringen eines Fahr‐ rads immer die Radaufnahmen
des nächsten Fahrrads aufklap‐
pen, falls noch eines verladen
wird.
2. Die Pedale vor dem Anbringen des Fahrrads immer in die richtigePosition drehen.
3. Die Fahrräder abwechselnd mit dem Lenker nach links bzw.
rechts auf dem Heckträgersystem
positionieren.
4. Jedes Fahrrad am zuvor ange‐ brachten Fahrrad ausrichten. Die
Radnaben der Fahrräder dürfen
einander nicht berühren.
5. Die Fahrräder wie für das erste Fahrrad beschrieben mit Halte‐
rungen und Spannbändern si‐
chern. Die Halterungen müssen
parallel zueinander fixiert werden.
Das zweite Fahrrad mit der lan‐
gen Halterung am Träger befesti‐
gen.
Das dritte Fahrrad mit der länge‐
ren Zusatzhalterung am Träger
befestigen.
Das vierte Fahrrad mit der kurzen Zusatzhalterung befestigen. Die
Halterung muss zwischen dem
Rahmen des dritten und des vier‐
ten Fahrrads fixiert werden.

78Stauraum
6. Beide Reifen des vierten Fahr‐rads mit Spannbändern zusätzlichan den Radaufnahmen sichern.
Für bessere Sichtbarkeit sollte am
hintersten Fahrrad ein Warnschild an‐
gebracht werden.
Heckträgersystem umklappen
Das Heckträgersystem lässt sich
nach unten klappen, um Zugang zum Laderaum zu erhalten.
■ Ohne Anbaustück:
Den Hebel (1) drücken, um ihn zu
lösen, und halten.
Zum Umklappen des Heckträgers‐
ystems den Träger (2) nach hinten
ziehen.
■ Mit Anbaustück:
9 Warnung
Beim Lösen des Heckträgersys‐
tems Vorsicht walten lassen, da es nach hinten kippt. Verletzungsge‐
fahr.
Den Rahmen (1) des hintersten
Fahrrads mit einer Hand halten und zum Lösen des Trägers an der
Schlaufe (2) ziehen.
Das hinterste Fahrrad mit beiden
Händen festhalten und das Heck‐
trägersystem umklappen.
Für bessere Sichtbarkeit werden die
Rückleuchten des Fahrzeugs einge‐
schaltet, wenn das Heckträgersystem
umgeklappt ist.
