Einführung11

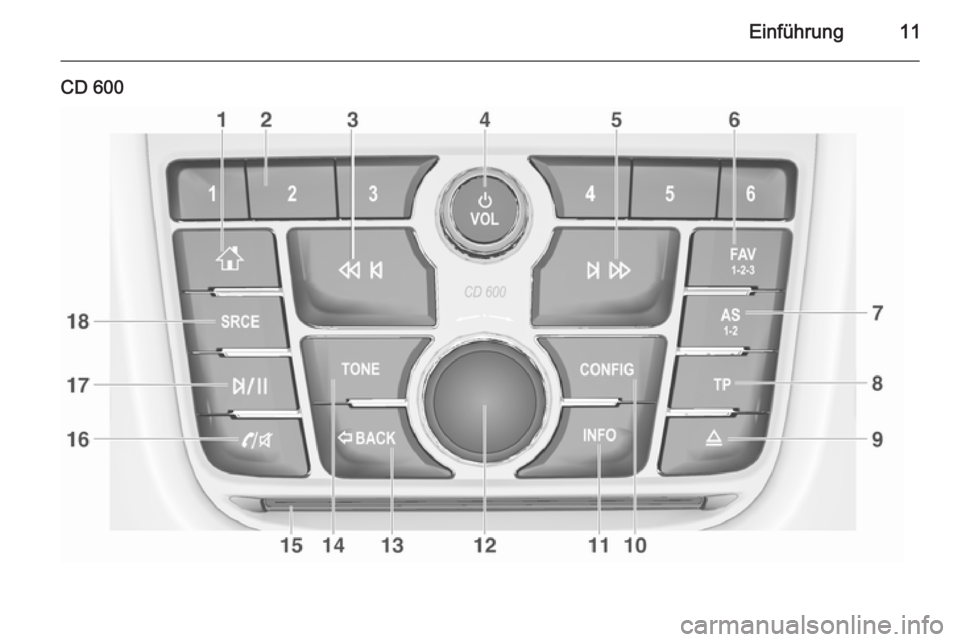

CD 600
Page 12 of 145
12Einführung
1Taste ;
Zugriff auf die Startseite ........17
2 Sendertasten 1...6
Lang drücken: Sender
speichern .............................. 27
Kurz drücken: Sender
auswählen ............................. 27
3 Taste s
Radio: Rückwärtssuche ........25
CD/MP3/WMA: Titel
rückwärts überspringen ......... 33
Externe Geräte: zum
vorigen Titel springen ...........37
4 Knopf m VOL
Drücken: Infotainment
System ein-/ausschalten .......14
Drehen: Lautstärke
einstellen ............................... 14
5 Taste u
Radio: Vorwärtssuche ...........25CD/MP3/WMA: Titel
vorwärts überspringen ..........33
Externe Geräte: zum
nächsten Titel springen .........37
6 Taste FAV 1-2-3
Favoritenliste öffnen .............27
7 Taste AS 1-2
Kurz drücken: Autostore-
Liste öffnen ........................... 27
Lang drücken: Sender
automatisch speichern ..........27
8 Taste TP
Verkehrsfunk aktivieren
oder deaktivieren ..................28
9 Taste d
CD auswerfen ....................... 33
10 Taste CONFIG
Einstellungsmenü öffnen ......2211Taste INFO
Radio: Informationen zum
aktuellen Sender
CD/MP3/WMA, externe
Geräte: Informationen
zum aktuellen Titel
12 Multifunktionsknopf
Drehen: Menüoptionen
markieren oder
alphanumerische Werte
einstellen .............................. 17
Drücken: markierte Option
anwählen/aktivieren;
eingestellten Wert
bestätigen; Funktion ein-/
ausschalten; Audiomenü
öffnen .................................... 17
13 Taste BACK
Menü: eine Ebene zurück .....17
Eingabe: letztes Zeichen
oder gesamte Eingabe
löschen .................................. 17
14 Taste Tone
Klangeinstellungen öffnen ....20
Page 13 of 145
Einführung13
15CD-Schacht ........................... 33
16 Taste O
Anruf annehmen oder
Stummschaltung
aktivieren/aufheben ..............71
17 Taste T
CD/MP3/WMA:
Wiedergabe starten/
anhalten ................................ 33
Externe Geräte:
Wiedergabe starten/
anhalten ................................ 37
18 SRCE (Quelle)
Drücken, um zwischen
den verschiedenen
Audioquellen zu wechseln
CD-/MP3-Player ....................32
USB ....................................... 35
AUX ....................................... 35
Bluetooth ............................... 35
AM ......................................... 25FM ......................................... 25
DAB ....................................... 25Audio-Bedienungselemente am
Lenkrad
1 Taste qw
Kurz drücken: Anruf
entgegennehmen ..................71
oder Nummer in Anrufliste
wählen ................................... 71
oder Sprachsteuerung
aktivieren ............................... 63
Page 14 of 145
14Einführung
Lang drücken: Anrufliste
anzeigen ............................... 71
oder Sprache
durchschleifen aktivieren
(sofern vom Mobiltelefon
unterstützt) ............................ 63
2 SRC (Quelle)
Drücken: Audioquelle
auswählen ............................. 25
Bei aktivem
Radioempfang: zum
Auswählen des nächsten/
vorigen gespeicherten
Radiosenders nach oben/
unten drehen ......................... 25
Bei aktiver CD-
Wiedergabe: zum
Auswählen des nächsten/
vorigen CD-/MP3-/WMA-
Titels nach oben/unten
drehen ................................... 33
Bei aktiver Wiedergabe
eines externen Geräts:
zum Auswählen des
nächsten/vorigen Titels
nach oben/unten drehen .......37Bei aktivem Mobiltelefon:
zum Anwählen des
nächsten/vorherigen
Eintrags in der Rufliste
nach oben/unten drehen .......71
Bei aktivem Mobiltelefon
und Anklopfen: zum
Makeln zwischen Anrufen
nach oben/unten drehen .......71
3 Taste w
Lautstärke erhöhen ...............14
4 Taste ─
Lautstärke verringern ............14
5 Taste xn
Kurz drücken: Anruf
beenden/abweisen ................71
oder Anrufliste schließen ......71
oder Stummschaltung
aktivieren/deaktivieren ..........14
oder Sprachsteuerung
deaktivieren ........................... 63Benutzung
Bedienelemente Das Infotainment System wird über
Funktionstasten, einen Multifunk‐ tionsknopf und Menüs auf dem Bild‐
schirm bedient.
Eingaben erfolgen wahlweise über: ■ die zentrale Bedieneinheit an der Instrumententafel 3 8
■ Bedienungselemente am Lenkrad 3 8
■ Sprachsteuerungssystem 3 63.
Hinweis
In den nachfolgenden Kapiteln wer‐
den nur die direkten Bedienschritte
beschrieben. In einigen Fällen kön‐
nen weitere Optionen verfügbar
sein.
Infotainment-System ein- oder
ausschalten Knopf X kurz drücken. Nach dem
Einschalten wird die zuletzt ausge‐
wählte Infotainment-Quelle aktiviert.
Page 15 of 145
Einführung15
Abschaltautomatik
Falls das Infotainment System bei
ausgeschalteter Zündung mit der X-
Taste eingeschaltet wird, wird es
10 Minuten danach automatisch wie‐
der ausgeschaltet.
Lautstärke einstellen Den Knopf X drehen. Die aktuelle
Einstellung wird unten am Bildschirm
in einem Popupfenster angezeigt.
Beim Einschalten des Infotainment
Systems wird die zuletzt gewählte
Lautstärke eingestellt, sofern diese
unter der maximalen Einschaltlaut‐ stärke liegt .
Folgende Lautstärkeeinstellungen können separat eingestellt werden:
■ die maximale Einschaltlautstärke 3 21
■ die Lautstärke der Verkehrsdurch‐ sagen 3 21
■ die Lautstärke der Navigationsmel‐
dungen 3 43.Die automatische
Lautstärkeregelung
Bei aktivierter automatischer Laut‐
stärkeeinstellung 3 21 wird die
Lautstärke zum Ausgleich von Abroll- und Windgeräuschen während der
Fahrt automatisch angepasst.
Stummschaltung
Die Taste O drücken (wenn das Mo‐
biltelefonportal verfügbar ist: einige Sekunden drücken), um die Audio‐
quellen stummzuschalten.
Um die Stummschaltung wieder auf‐ zuheben: den Knopf X VOL drehen
oder erneut die Taste O drücken
(wenn das Mobiltelefon Portal verfüg‐ bar ist: einige Sekunden lang
drücken).
Lautstärkenbegrenzung bei hohen
Temperaturen
Bei sehr hohen Temperaturen im
Fahrzeuginneren begrenzt das Info‐
tainment System die maximal ein‐
stellbare Lautstärke. Bei Bedarf wird
die Lautstärke automatisch verrin‐
gert.Betriebsarten
Audio-Player
Taste SRCE wiederholt drücken, um
zwischen den Hauptmenüs AM, FM,
CD, USB, AUX, Bluetooth und DAB
zu wechseln.
Ausführliche Beschreibungen: ■ CD-/MP3-Player 3 32
■ USB-Anschluss 3 35
■ AUX-Eingang 3 35
■ Bluetooth-Audio 3 35
■ AM-Radio 3 25
■ FM-Radio 3 25
■ DAB-Radio 3 30
Navigation
Die NAV -Taste drücken, um die Karte
der Navigationsanwendung anzuzei‐
gen.
Den Multifunktionsknopf drücken, um ein Untermenü mit Optionen für die
Zieleingabe und die Routenberech‐
nung zu öffnen.
Ausführliche Beschreibung der Navi‐
gationsfunktionen 3 42.
Page 16 of 145
16Einführung
Mobiltelefon
Taste O drücken, um das Telefon-
Hauptmenü mit Optionen zur Eingabe
und Auswahl von Rufnummern anzu‐ zeigen.
Ausführliche Beschreibung der Mobil‐
telefonfunktionen 3 68.
Hinweis
Über die Anwendung Kurzinfo kön‐
nen zusammenfassende Informatio‐ nen zu den Audioquellen und zur ak‐ tuellen Navigationssitzung ange‐
zeigt werden.
Page 17 of 145
Grundsätzliche Bedienung17Grundsätzliche
BedienungGrundsätzliche Bedienung ..........17
Klangeinstellungen ......................20
Lautstärkeeinstellungen ...............21
Systemeinstellungen ...................22Grundsätzliche
Bedienung
Multifunktionsknopf Der Multifunktionsknopf ist das zen‐
trale Bedienelement für die Menüs.
Den Multifunktionsknopf drehen: ■ um eine Menüoption zu markieren,
■ um einen alphanumerischen Wert festzulegen.
Den Multifunktionsknopf drücken
(Navi 950/Navi 650: den äußeren
Ring drücken):
■ um die markierte Option auszuwäh‐
len oder zu aktivieren,
■ um einen eingestellten Wert zu be‐
stätigen,
■ um eine Systemfunktion ein-/aus‐ zuschalten,
■ um das Audio- oder Navigations‐ menü in der entsprechenden An‐
wendung zu öffnen.Taste ;
Taste ; drücken, um die
Homepage zu öffnen.
Über den Multifunktionsknopf können
Sie hier auf die verschiedenen An‐
wendungen zugreifen.
Den Multifunktionsknopf drehen, um
unten am Bildschirm die Taste Mehr
auszuwählen.
Page 18 of 145
18Grundsätzliche Bedienung
Den Multifunktionsknopf drücken
(Navi 950/Navi 650: den äußeren
Ring drücken), um die zweite
Homepage mit weiteren Anwendun‐
gen anzuzeigen.
Über den Multifunktionsknopf können
Sie hier auf die verschiedenen An‐
wendungen zugreifen.
Hinweis
Die meisten Anwendungen und An‐
wendungsmenüs können auch di‐
rekt über die Tasten an der Instru‐
mententafel geöffnet werden.
Taste BACK
Taste BACK drücken:
■ Menü oder Bildschirm schließen.
■ Von einem Untermenü in die nächsthöhere Menüebene zurück‐
kehren.
■ Das letzte Zeichen in einer Zei‐ chenfolge löschen.
Die Taste BACK einige Sekunden
drücken und halten, um die ge‐ samte Eingabe zu löschen.
Beispiele zur Menübedienung Auswahl eines Bildschirmelements
Multifunktionsknopf drehen, um den
Cursor (= farbliche Hinterlegung) auf
die gewünschte Option zu bewegen.
Den Multifunktionsknopf drücken, um
das hervorgehobene Symbol, die her‐ vorgehobene Bildschirmtaste oder
den hervorgerufenen Menüpunkt auszuwählen.
Hinweis
In den nachfolgenden Kapiteln wer‐
den die Bedienungsschritte zum
Auswählen und Aktivieren einerSchaltfläche oder eines Menüpunk‐
tes wie folgt beschrieben: „...die
Schaltfläche...auswählen“ oder
„...den Menüpunkt...auswählen“.
Bildlauf in Listen
Wenn eine Liste mehr Menüpunkte
enthält als auf dem Bildschirm ange‐ zeigt werden können, wird eine Bild‐
laufleiste angezeigt.
Den Multifunktionsknopf im Uhrzei‐
gersinn drehen, um nach unten zu
blättern, und gegen den Uhrzeiger‐
sinn, um nach oben zu blättern.
Page 19 of 145
Grundsätzliche Bedienung19
Hinweis
In den nachfolgenden Kapiteln wer‐
den die Bedienungsschritte zum
Ausführen eines Bildlaufs in einer
Liste wie folgt beschrieben: „...zum
Menüpunkt...blättern...“.
Einstellungen anpassen
Multifunktionsknopf drehen, um den
aktuellen Wert der Einstellung zu än‐
dern.
Multifunktionsknopf drücken, um den
eingestellten Wert zu bestätigen.
Hinweis
In den nachfolgenden Kapiteln wer‐
den die Bedienungsschritte zum An‐
passen einer Einstellung wie folgt
beschrieben: „...die Einstellung...an‐ passen“.
Menüpunkt aktivieren
Multifunktionsknopf drehen, um den
Cursor (= farbliche Hinterlegung) auf
die gewünschte Option zu bewegen.
Den Multifunktionsknopf drücken, um
den Menüpunkt zu aktivieren. Im
Kästchen oder Ring neben dem ent‐
sprechenden Menüpunkt wird ein
Häkchen bzw. ein Punkt angezeigt.Hinweis
In den nachfolgenden Kapiteln wer‐
den die Bedienungsschritte zum Ak‐ tivieren eines Menüpunktes wie folgt
beschrieben: „...den Menü‐
punkt...aktivieren“.
Eingeben einer Zeichenfolge
Multifunktionsknopf drehen, um das gewünschte Zeichen auszuwählen.
Den Multifunktionsknopf drücken, um das entsprechende Zeichen im Ein‐
gabefeld oben am Bildschirm einzu‐
geben.
Das letzte Zeichen in der Zeichen‐
folge kann mit der Bildschirmtaste
Del oder der Taste BACK gelöscht
werden. Bei Drücken und Halten der
Taste BACK wird die gesamte Ein‐
gabe gelöscht.
Mutifunktionsknopf drücken, um das
ausgewählte Zeichen zu bestätigen.
Page 20 of 145
20Grundsätzliche Bedienung
Hinweis
In den nachfolgenden Kapiteln wer‐
den die Bedienungsschritte zum
Eingeben von Zeichen wie folgt be‐
schrieben: „...die gewünschten Zei‐
chen eingeben...“.
Meldungen
Bevor eine Systemfunktion ausge‐
führt wird, wird manchmal eine Mel‐
dung für den Benutzer angezeigt.
Wählen Sie eine der Optionen aus,
wenn Sie dazu aufgefordert werden.
Schaltflächen in Meldungen werden
genauso wie Optionen in Menüs aus‐
gewählt und aktiviert.
Klangeinstellungen
Taste ; drücken und dann unten am
Bildschirm die Taste Mehr auswäh‐
len. Auf der zweiten Homepage das
Symbol Klang auswählen. Das Klang‐
einstellungsmenü wird angezeigt.
Bass
Mit dieser Einstellung können die tie‐
fen Frequenzen der Audioquellen
verstärkt oder gedämpft werden.
Die Einstellungen wie gewünscht an‐
passen.
Mitten
Mit dieser Einstellung können die mittleren Frequenzen der Audio‐
quelle verstärkt oder gedämpft wer‐
den.
Die Einstellungen wie gewünscht an‐
passen.
Treble Mit dieser Einstellung können die ho‐
hen Frequenzen der Audioquellen
verstärkt oder gedämpft werden.
Die Einstellungen wie gewünscht an‐
passen.
Modus EQ
(EQ: Equalizer)
Mit dieser Einstellung lässt sich der
Klang für einen bestimmten Musikstil
optimieren, Rock oder Klassik .
Menüpunkt EQ auswählen. Ein Un‐
termenü mit vordefinierten Klangsti‐
len wird angezeigt.
Den gewünschten Klangstil auswäh‐
len.
