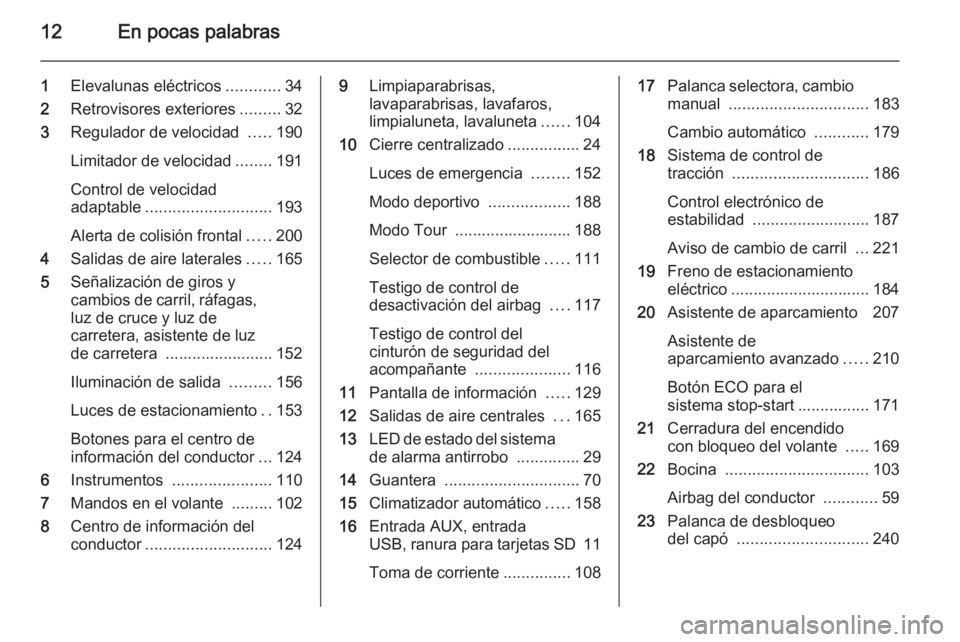

12En pocas palabras
1Elevalunas eléctricos ............34
2 Retrovisores exteriores .........32
3 Regulador de velocidad .....190
Limitador de velocidad ........191
Control de velocidad
adaptable ............................ 193
Alerta de colisión frontal .....200
4 Salidas de aire laterales .....165
5 Señalización de giros y
cambios de carril, ráfagas, luz de cruce y luz de
carretera, asistente de luz
de carretera ........................ 152
Iluminación de salida .........156
Luces de estacionamiento ..153
Botones para el centro de
información del conductor ...124
6 Instrumentos ...................... 110
7 Mandos en el volante .........102
8 Centro de información del
conductor ............................ 1249Limpiaparabrisas,
lavaparabrisas, lavafaros,
limpialuneta, lavaluneta ......104
10 Cierre centralizado ................24
Luces de emergencia ........152
Modo deportivo ..................188
Modo Tour .......................... 188
Selector de combustible .....111
Testigo de control de
desactivación del airbag ....117
Testigo de control del
cinturón de seguridad del
acompañante .....................116
11 Pantalla de información .....129
12 Salidas de aire centrales ...165
13 LED de estado del sistema
de alarma antirrobo ..............29
14 Guantera .............................. 70
15 Climatizador automático .....158
16 Entrada AUX, entrada
USB, ranura para tarjetas SD 11
Toma de corriente ...............10817Palanca selectora, cambio
manual ............................... 183
Cambio automático ............179
18 Sistema de control de
tracción .............................. 186
Control electrónico de
estabilidad .......................... 187
Aviso de cambio de carril ...221
19 Freno de estacionamiento
eléctrico ............................... 184
20 Asistente de aparcamiento 207
Asistente de
aparcamiento avanzado .....210
Botón ECO para el sistema stop-start ................ 171
21 Cerradura del encendido
con bloqueo del volante .....169
22 Bocina ................................ 103
Airbag del conductor ............59
23 Palanca de desbloqueo
del capó ............................. 240

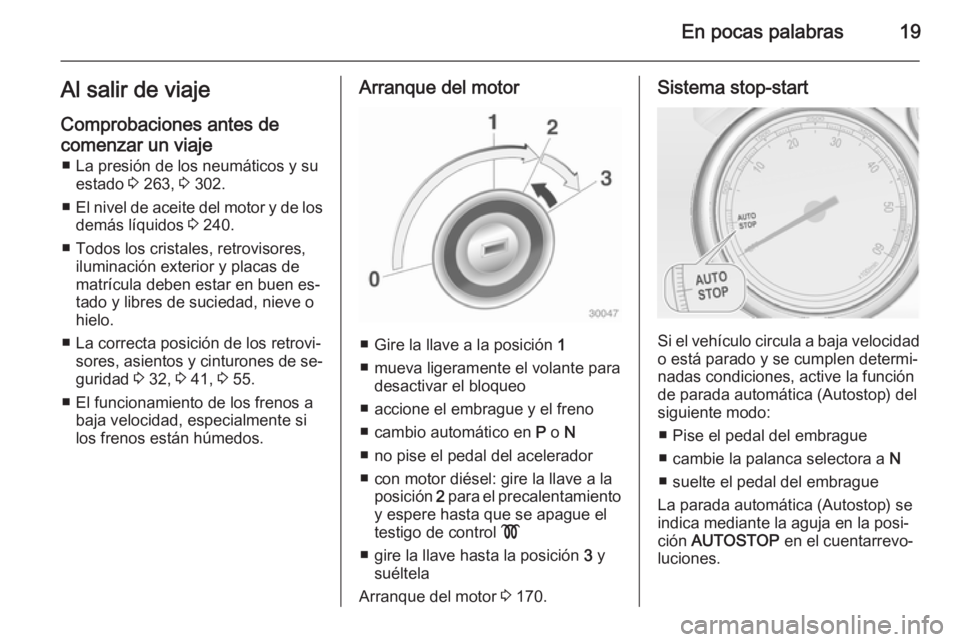

En pocas palabras19Al salir de viaje
Comprobaciones antes de
comenzar un viaje ■ La presión de los neumáticos y su estado 3 263, 3 302.
■ El nivel de aceite del motor y de los
demás líquidos 3 240.
■ Todos los cristales, retrovisores, iluminación exterior y placas de
matrícula deben estar en buen es‐
tado y libres de suciedad, nieve o
hielo.
■ La correcta posición de los retrovi‐ sores, asientos y cinturones de se‐
guridad 3 32, 3 41, 3 55.
■ El funcionamiento de los frenos a baja velocidad, especialmente si
los frenos están húmedos.Arranque del motor
■ Gire la llave a la posición 1
■ mueva ligeramente el volante para desactivar el bloqueo
■ accione el embrague y el freno ■ cambio automático en P o N
■ no pise el pedal del acelerador
■ con motor diésel: gire la llave a la posición 2 para el precalentamiento
y espere hasta que se apague el
testigo de control !
■ gire la llave hasta la posición 3 y
suéltela
Arranque del motor 3 170.
Sistema stop-start
Si el vehículo circula a baja velocidad
o está parado y se cumplen determi‐
nadas condiciones, active la función
de parada automática (Autostop) del
siguiente modo:
■ Pise el pedal del embrague
■ cambie la palanca selectora a N
■ suelte el pedal del embrague
La parada automática (Autostop) se
indica mediante la aguja en la posi‐
ción AUTOSTOP en el cuentarrevo‐
luciones.

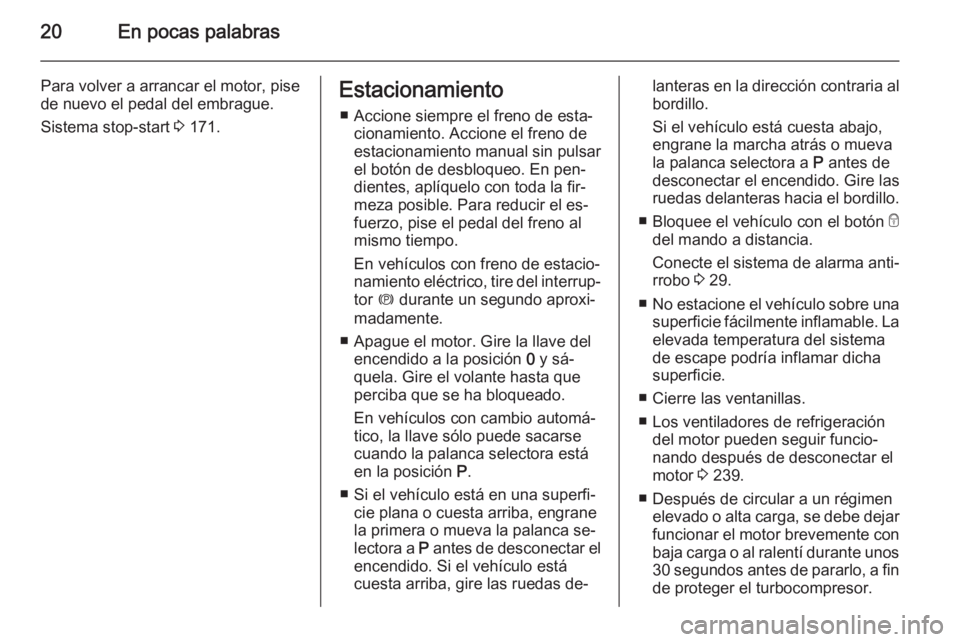

20En pocas palabras
Para volver a arrancar el motor, pise
de nuevo el pedal del embrague.
Sistema stop-start 3 171.Estacionamiento
■ Accione siempre el freno de esta‐ cionamiento. Accione el freno deestacionamiento manual sin pulsar
el botón de desbloqueo. En pen‐
dientes, aplíquelo con toda la fir‐
meza posible. Para reducir el es‐ fuerzo, pise el pedal del freno almismo tiempo.
En vehículos con freno de estacio‐
namiento eléctrico, tire del interrup‐ tor m durante un segundo aproxi‐
madamente.
■ Apague el motor. Gire la llave del encendido a la posición 0 y sá‐
quela. Gire el volante hasta que
perciba que se ha bloqueado.
En vehículos con cambio automá‐
tico, la llave sólo puede sacarse
cuando la palanca selectora está
en la posición P.
■ Si el vehículo está en una superfi‐ cie plana o cuesta arriba, engrane
la primera o mueva la palanca se‐
lectora a P antes de desconectar el
encendido. Si el vehículo está
cuesta arriba, gire las ruedas de‐lanteras en la dirección contraria al
bordillo.
Si el vehículo está cuesta abajo,
engrane la marcha atrás o mueva
la palanca selectora a P antes de
desconectar el encendido. Gire las
ruedas delanteras hacia el bordillo.
■ Bloquee el vehículo con el botón e
del mando a distancia.
Conecte el sistema de alarma anti‐ rrobo 3 29.
■ No estacione el vehículo sobre una
superficie fácilmente inflamable. La
elevada temperatura del sistema
de escape podría inflamar dicha
superficie.
■ Cierre las ventanillas.
■ Los ventiladores de refrigeración del motor pueden seguir funcio‐
nando después de desconectar el
motor 3 239.
■ Después de circular a un régimen elevado o alta carga, se debe dejar
funcionar el motor brevemente con
baja carga o al ralentí durante unos 30 segundos antes de pararlo, a fin de proteger el turbocompresor.

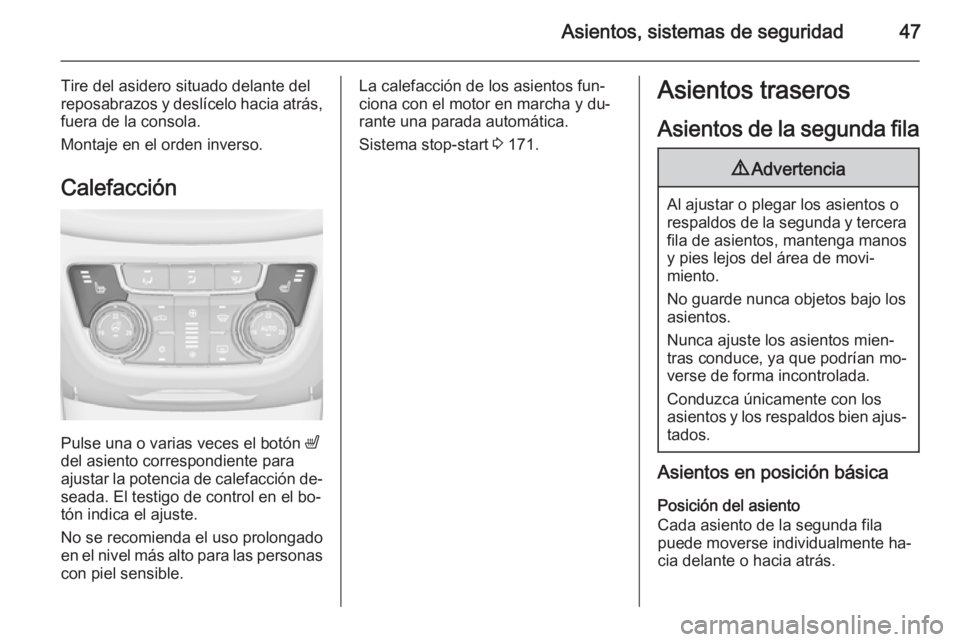

Asientos, sistemas de seguridad47
Tire del asidero situado delante del
reposabrazos y deslícelo hacia atrás, fuera de la consola.
Montaje en el orden inverso.
Calefacción
Pulse una o varias veces el botón ß
del asiento correspondiente para
ajustar la potencia de calefacción de‐
seada. El testigo de control en el bo‐
tón indica el ajuste.
No se recomienda el uso prolongado
en el nivel más alto para las personas con piel sensible.
La calefacción de los asientos fun‐
ciona con el motor en marcha y du‐
rante una parada automática.
Sistema stop-start 3 171.Asientos traseros
Asientos de la segunda fila9 Advertencia
Al ajustar o plegar los asientos o
respaldos de la segunda y tercera fila de asientos, mantenga manos
y pies lejos del área de movi‐
miento.
No guarde nunca objetos bajo los
asientos.
Nunca ajuste los asientos mien‐
tras conduce, ya que podrían mo‐
verse de forma incontrolada.
Conduzca únicamente con los
asientos y los respaldos bien ajus‐
tados.
Asientos en posición básica
Posición del asiento
Cada asiento de la segunda fila
puede moverse individualmente ha‐
cia delante o hacia atrás.

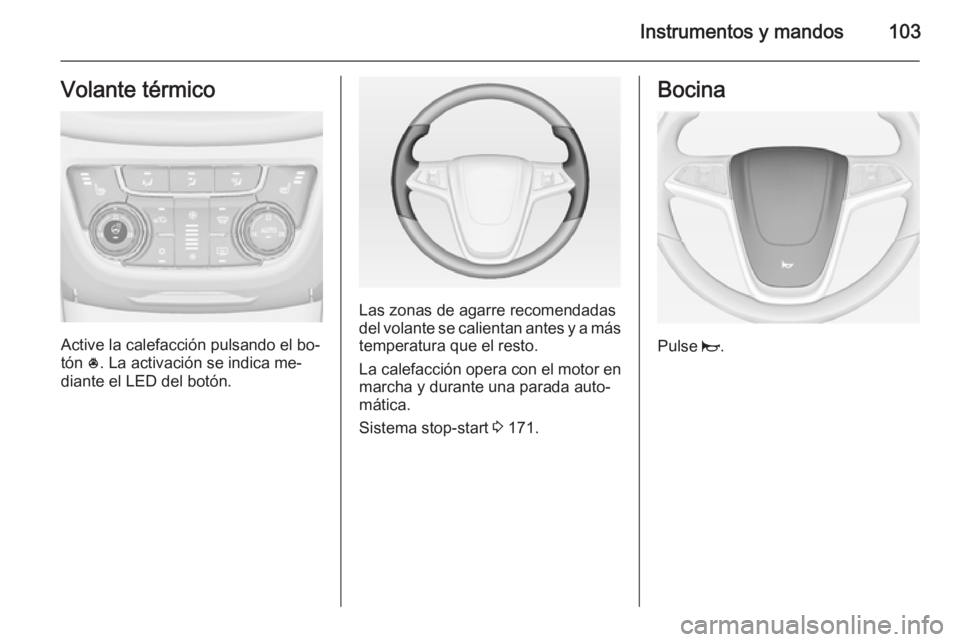

Instrumentos y mandos103Volante térmico
Active la calefacción pulsando el bo‐
tón *. La activación se indica me‐
diante el LED del botón.
Las zonas de agarre recomendadas del volante se calientan antes y a más temperatura que el resto.
La calefacción opera con el motor en
marcha y durante una parada auto‐
mática.
Sistema stop-start 3 171.
Bocina
Pulse j.

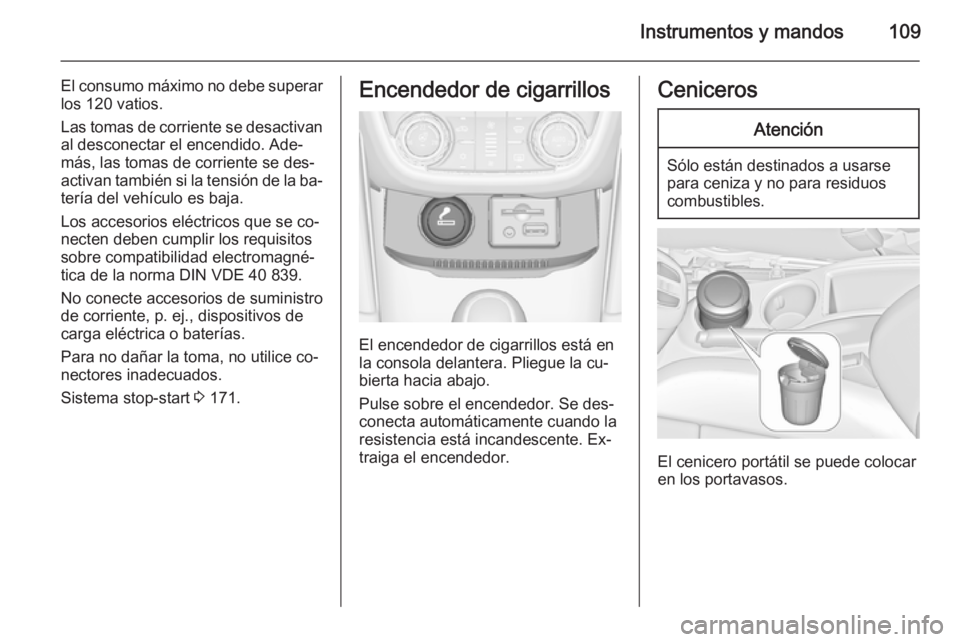

Instrumentos y mandos109
El consumo máximo no debe superar
los 120 vatios.
Las tomas de corriente se desactivan al desconectar el encendido. Ade‐
más, las tomas de corriente se des‐
activan también si la tensión de la ba‐
tería del vehículo es baja.
Los accesorios eléctricos que se co‐
necten deben cumplir los requisitos sobre compatibilidad electromagné‐
tica de la norma DIN VDE 40 839.
No conecte accesorios de suministro
de corriente, p. ej., dispositivos de carga eléctrica o baterías.
Para no dañar la toma, no utilice co‐
nectores inadecuados.
Sistema stop-start 3 171.Encendedor de cigarrillos
El encendedor de cigarrillos está en
la consola delantera. Pliegue la cu‐
bierta hacia abajo.
Pulse sobre el encendedor. Se des‐
conecta automáticamente cuando la
resistencia está incandescente. Ex‐
traiga el encendedor.
CenicerosAtención
Sólo están destinados a usarse
para ceniza y no para residuos
combustibles.
El cenicero portátil se puede colocar
en los portavasos.

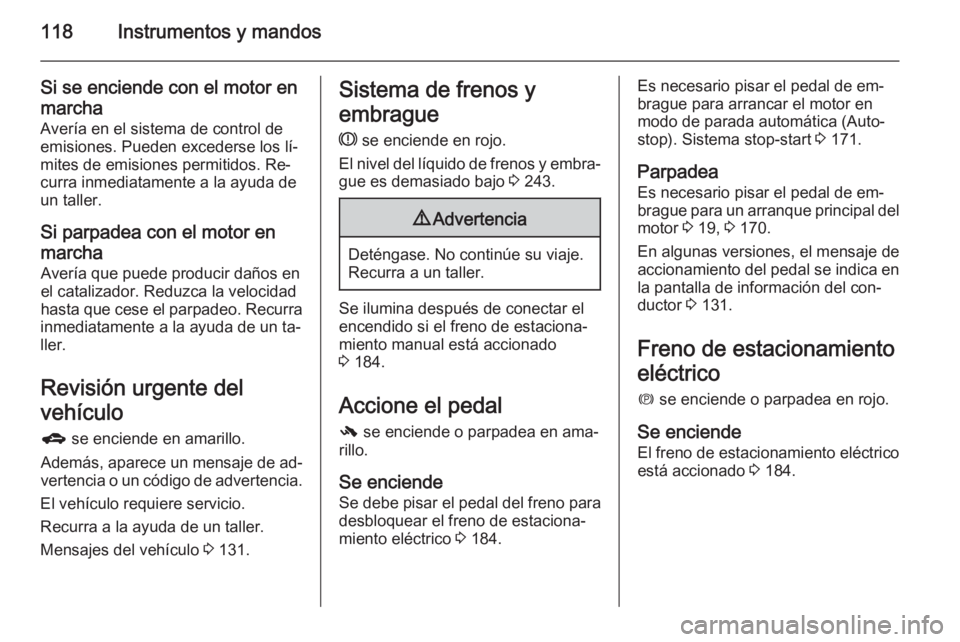

118Instrumentos y mandos
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.
Si parpadea con el motor en
marcha Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Revisión urgente del
vehículo g se enciende en amarillo.
Además, aparece un mensaje de ad‐
vertencia o un código de advertencia.
El vehículo requiere servicio.
Recurra a la ayuda de un taller.
Mensajes del vehículo 3 131.Sistema de frenos y
embrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo 3 243.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si el freno de estaciona‐ miento manual está accionado
3 184.
Accione el pedal - se enciende o parpadea en ama‐
rillo.
Se enciende
Se debe pisar el pedal del freno para desbloquear el freno de estaciona‐
miento eléctrico 3 184.
Es necesario pisar el pedal de em‐
brague para arrancar el motor en modo de parada automática (Auto‐
stop). Sistema stop-start 3 171.
Parpadea
Es necesario pisar el pedal de em‐
brague para un arranque principal del
motor 3 19, 3 170.
En algunas versiones, el mensaje de
accionamiento del pedal se indica en la pantalla de información del con‐ductor 3 131.
Freno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.
Se enciende El freno de estacionamiento eléctrico
está accionado 3 184.

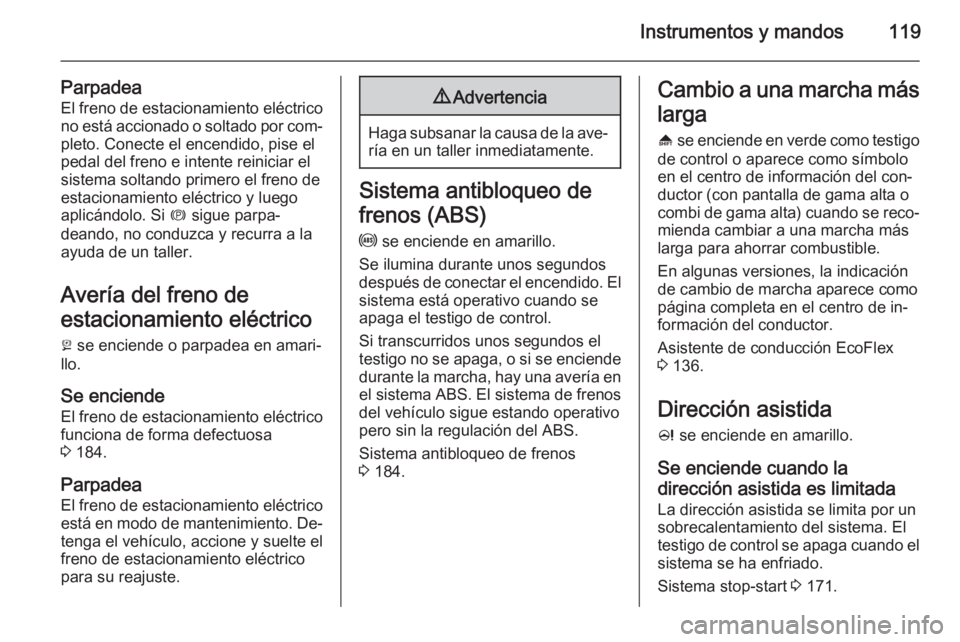

Instrumentos y mandos119
ParpadeaEl freno de estacionamiento eléctrico
no está accionado o soltado por com‐ pleto. Conecte el encendido, pise el
pedal del freno e intente reiniciar el
sistema soltando primero el freno de
estacionamiento eléctrico y luego
aplicándolo. Si m sigue parpa‐
deando, no conduzca y recurra a la
ayuda de un taller.
Avería del freno de
estacionamiento eléctrico j se enciende o parpadea en amari‐
llo.
Se enciende El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 184.
Parpadea El freno de estacionamiento eléctrico
está en modo de mantenimiento. De‐
tenga el vehículo, accione y suelte el
freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 184.
Cambio a una marcha más
larga
[ se enciende en verde como testigo
de control o aparece como símbolo
en el centro de información del con‐
ductor (con pantalla de gama alta o
combi de gama alta) cuando se reco‐ mienda cambiar a una marcha más
larga para ahorrar combustible.
En algunas versiones, la indicación
de cambio de marcha aparece como
página completa en el centro de in‐
formación del conductor.
Asistente de conducción EcoFlex
3 136.
Dirección asistida
c se enciende en amarillo.
Se enciende cuando la
dirección asistida es limitada
La dirección asistida se limita por un
sobrecalentamiento del sistema. El
testigo de control se apaga cuando el
sistema se ha enfriado.
Sistema stop-start 3 171.

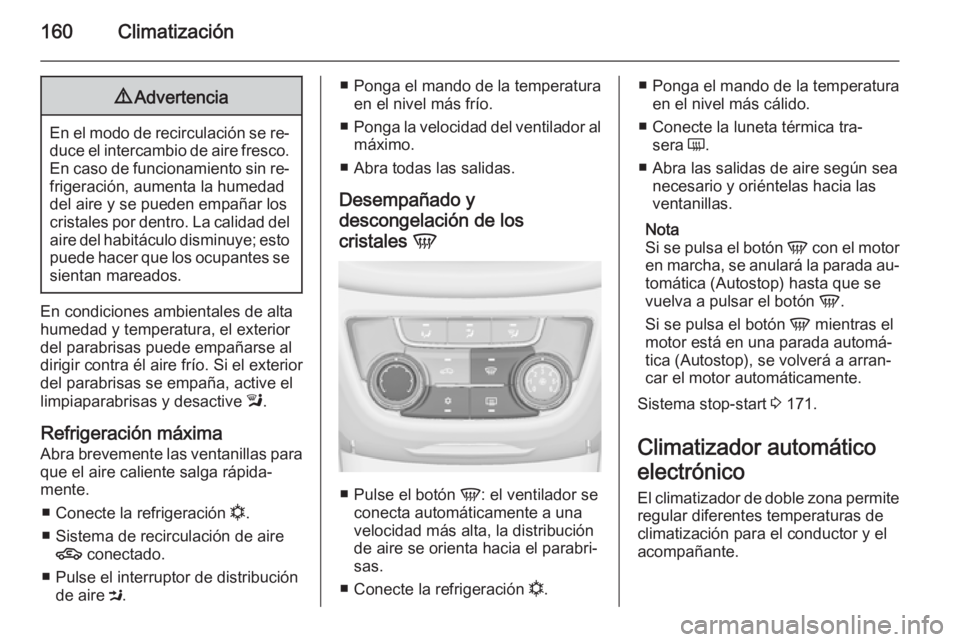

160Climatización9Advertencia
En el modo de recirculación se re‐
duce el intercambio de aire fresco. En caso de funcionamiento sin re‐
frigeración, aumenta la humedad
del aire y se pueden empañar los
cristales por dentro. La calidad del aire del habitáculo disminuye; esto puede hacer que los ocupantes se
sientan mareados.
En condiciones ambientales de alta
humedad y temperatura, el exterior
del parabrisas puede empañarse al
dirigir contra él aire frío. Si el exterior
del parabrisas se empaña, active el
limpiaparabrisas y desactive l.
Refrigeración máxima
Abra brevemente las ventanillas para
que el aire caliente salga rápida‐ mente.
■ Conecte la refrigeración n.
■ Sistema de recirculación de aire 4 conectado.
■ Pulse el interruptor de distribución de aire M.
■ Ponga el mando de la temperatura
en el nivel más frío.
■ Ponga la velocidad del ventilador al
máximo.
■ Abra todas las salidas.
Desempañado y
descongelación de los
cristales V
■
Pulse el botón V: el ventilador se
conecta automáticamente a una
velocidad más alta, la distribución
de aire se orienta hacia el parabri‐ sas.
■ Conecte la refrigeración n.
■ Ponga el mando de la temperatura
en el nivel más cálido.
■ Conecte la luneta térmica tra‐ sera Ü.
■ Abra las salidas de aire según sea necesario y oriéntelas hacia las
ventanillas.
Nota
Si se pulsa el botón V con el motor
en marcha, se anulará la parada au‐
tomática (Autostop) hasta que se
vuelva a pulsar el botón V.
Si se pulsa el botón V mientras el
motor está en una parada automá‐
tica (Autostop), se volverá a arran‐
car el motor automáticamente.
Sistema stop-start 3 171.
Climatizador automático
electrónico
El climatizador de doble zona permite regular diferentes temperaturas de
climatización para el conductor y el
acompañante.

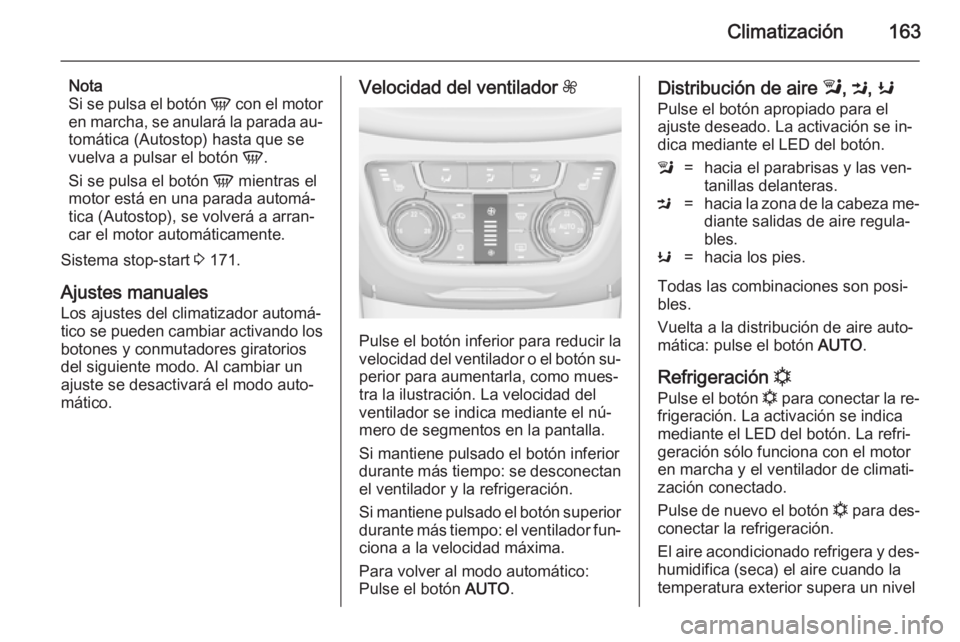

Climatización163
Nota
Si se pulsa el botón V con el motor
en marcha, se anulará la parada au‐
tomática (Autostop) hasta que se
vuelva a pulsar el botón V.
Si se pulsa el botón V mientras el
motor está en una parada automá‐
tica (Autostop), se volverá a arran‐
car el motor automáticamente.
Sistema stop-start 3 171.
Ajustes manuales
Los ajustes del climatizador automá‐
tico se pueden cambiar activando los
botones y conmutadores giratorios
del siguiente modo. Al cambiar un
ajuste se desactivará el modo auto‐
mático.Velocidad del ventilador Z
Pulse el botón inferior para reducir la
velocidad del ventilador o el botón su‐ perior para aumentarla, como mues‐
tra la ilustración. La velocidad del
ventilador se indica mediante el nú‐
mero de segmentos en la pantalla.
Si mantiene pulsado el botón inferior
durante más tiempo: se desconectan
el ventilador y la refrigeración.
Si mantiene pulsado el botón superior durante más tiempo: el ventilador fun‐ciona a la velocidad máxima.
Para volver al modo automático:
Pulse el botón AUTO.
Distribución de aire l, M , K
Pulse el botón apropiado para el
ajuste deseado. La activación se in‐
dica mediante el LED del botón.l=hacia el parabrisas y las ven‐
tanillas delanteras.M=hacia la zona de la cabeza me‐ diante salidas de aire regula‐
bles.K=hacia los pies.
Todas las combinaciones son posi‐
bles.
Vuelta a la distribución de aire auto‐
mática: pulse el botón AUTO.
Refrigeración n
Pulse el botón n para conectar la re‐
frigeración. La activación se indica
mediante el LED del botón. La refri‐
geración sólo funciona con el motor en marcha y el ventilador de climati‐
zación conectado.
Pulse de nuevo el botón n para des‐
conectar la refrigeración.
El aire acondicionado refrigera y des‐
humidifica (seca) el aire cuando la
temperatura exterior supera un nivel
