OPEL ZAFIRA C 2014.5 Sürücü El Kitabı (in Turkish)

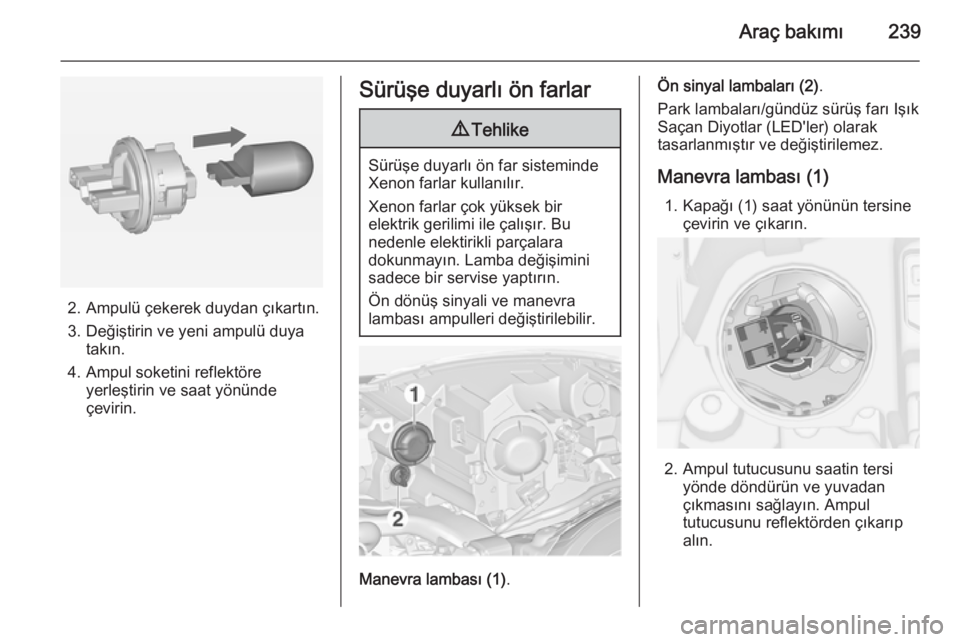

Araç bakımı239
2. Ampulü çekerek duydan çıkartın.3. Değiştirin ve yeni ampulü duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Sürüşe duyarlı ön farlar9 Tehlike
Sürüşe duyarlı ön far sisteminde
Xenon farlar kullanılır.
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Ön dönüş sinyali ve manevra
lambası ampulleri değiştirilebilir.
Manevra lambası (1) .
Ön sinyal lambaları (2) .
Park lambaları/gündüz sürüş farı Işık Saçan Diyotlar (LED'ler) olarak
tasarlanmıştır ve değiştirilemez.
Manevra lambası (1) 1. Kapağı (1) saat yönünün tersine çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp
alın.

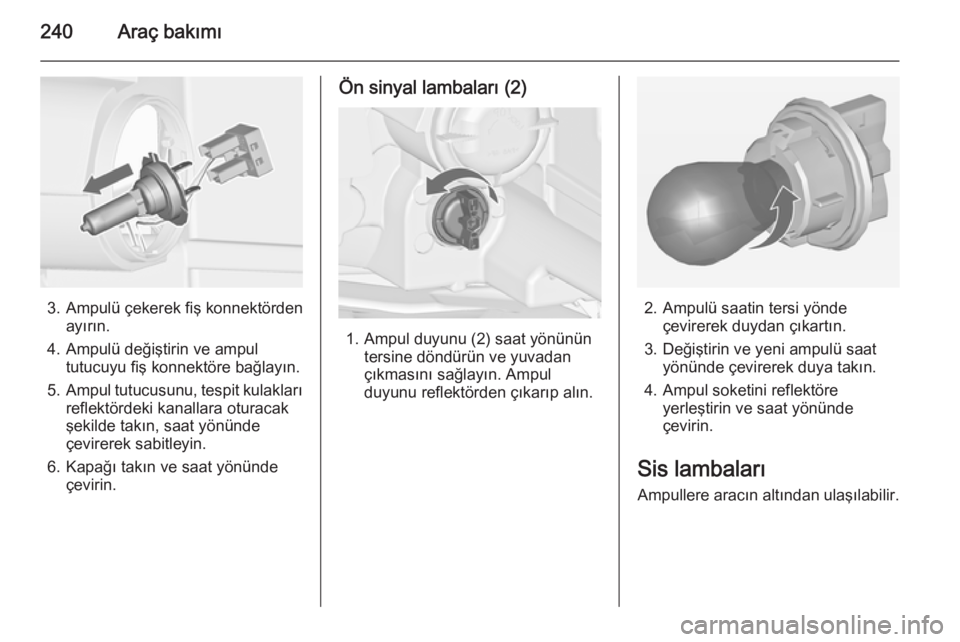

240Araç bakımı
3. Ampulü çekerek fiş konnektördenayırın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Ön sinyal lambaları (2)
1. Ampul duyunu (2) saat yönününtersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.
2. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Sis lambaları
Ampullere aracın altından ulaşılabilir.

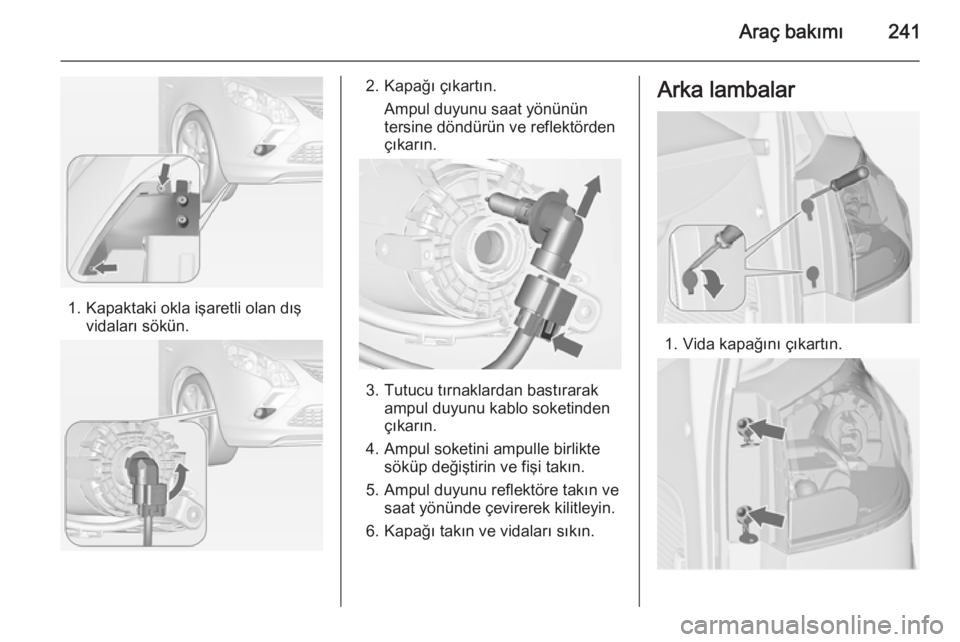

Araç bakımı241
1. Kapaktaki okla işaretli olan dışvidaları sökün.
2. Kapağı çıkartın.
Ampul duyunu saat yönünün
tersine döndürün ve reflektörden
çıkarın.
3. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
4. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
5. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
6. Kapağı takın ve vidaları sıkın.
Arka lambalar
1. Vida kapağını çıkartın.

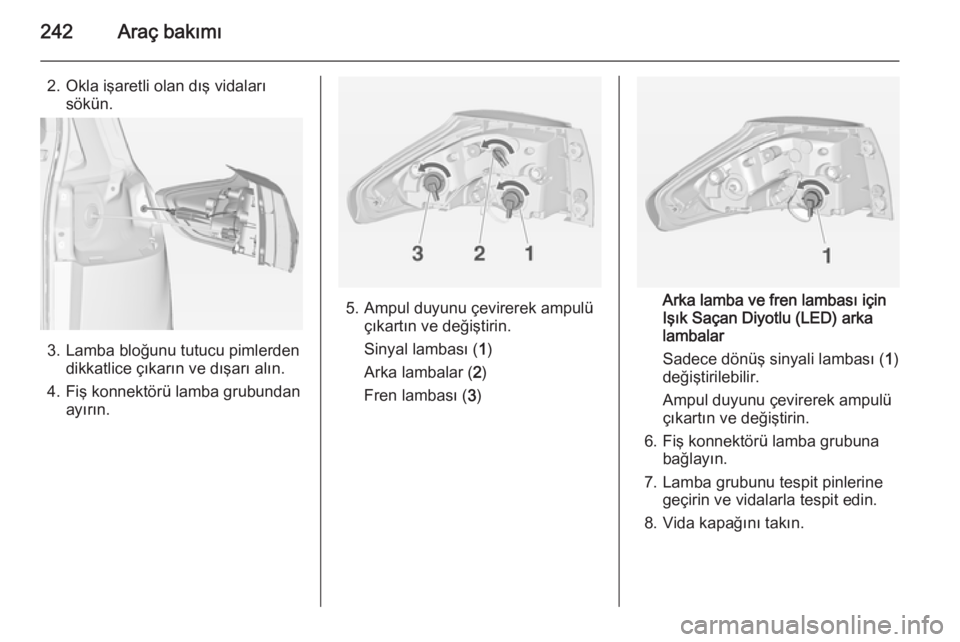

242Araç bakımı
2. Okla işaretli olan dış vidalarısökün.
3. Lamba bloğunu tutucu pimlerden dikkatlice çıkarın ve dışarı alın.
4. Fiş konnektörü lamba grubundan ayırın.
5. Ampul duyunu çevirerek ampulü çıkartın ve değiştirin.
Sinyal lambası ( 1)
Arka lambalar ( 2)
Fren lambası ( 3)Arka lamba ve fren lambası için
Işık Saçan Diyotlu (LED) arka
lambalar
Sadece dönüş sinyali lambası ( 1)
değiştirilebilir.
Ampul duyunu çevirerek ampulü
çıkartın ve değiştirin.
6. Fiş konnektörü lamba grubuna bağlayın.
7. Lamba grubunu tespit pinlerine geçirin ve vidalarla tespit edin.
8. Vida kapağını takın.

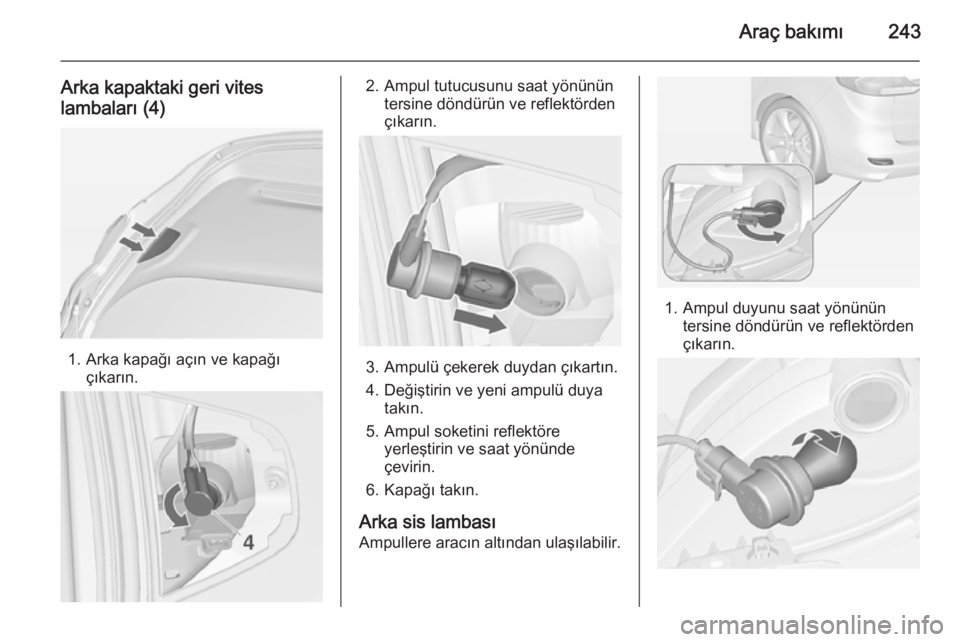

Araç bakımı243
Arka kapaktaki geri vites
lambaları (4)
1. Arka kapağı açın ve kapağı çıkarın.
2. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
3. Ampulü çekerek duydan çıkartın.
4. Değiştirin ve yeni ampulü duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın.
Arka sis lambası
Ampullere aracın altından ulaşılabilir.
1. Ampul duyunu saat yönünün tersine döndürün ve reflektörden
çıkarın.

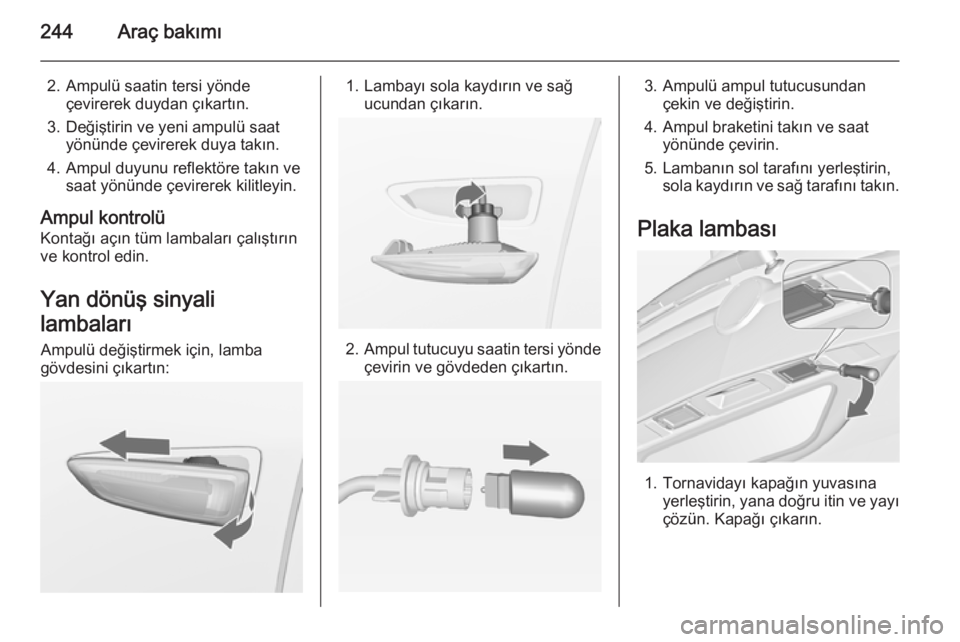

244Araç bakımı
2. Ampulü saatin tersi yöndeçevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
Ampul kontrolü
Kontağı açın tüm lambaları çalıştırın
ve kontrol edin.
Yan dönüş sinyali
lambaları Ampulü değiştirmek için, lamba
gövdesini çıkartın:1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saat yönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün. Kapağı çıkarın.

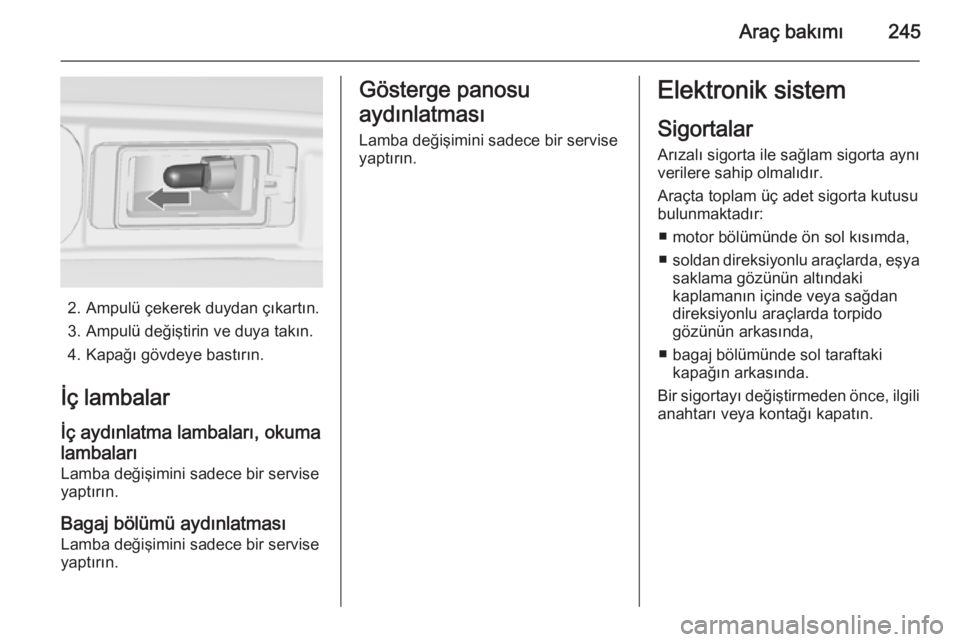

Araç bakımı245
2. Ampulü çekerek duydan çıkartın.3. Ampulü değiştirin ve duya takın.
4. Kapağı gövdeye bastırın.
İç lambalar İç aydınlatma lambaları, okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu
aydınlatması
Lamba değişimini sadece bir servise yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
■ motor bölümünde ön sol kısımda,■ soldan direksiyonlu araçlarda, eşya
saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında,
■ bagaj bölümünde sol taraftaki kapağın arkasında.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.

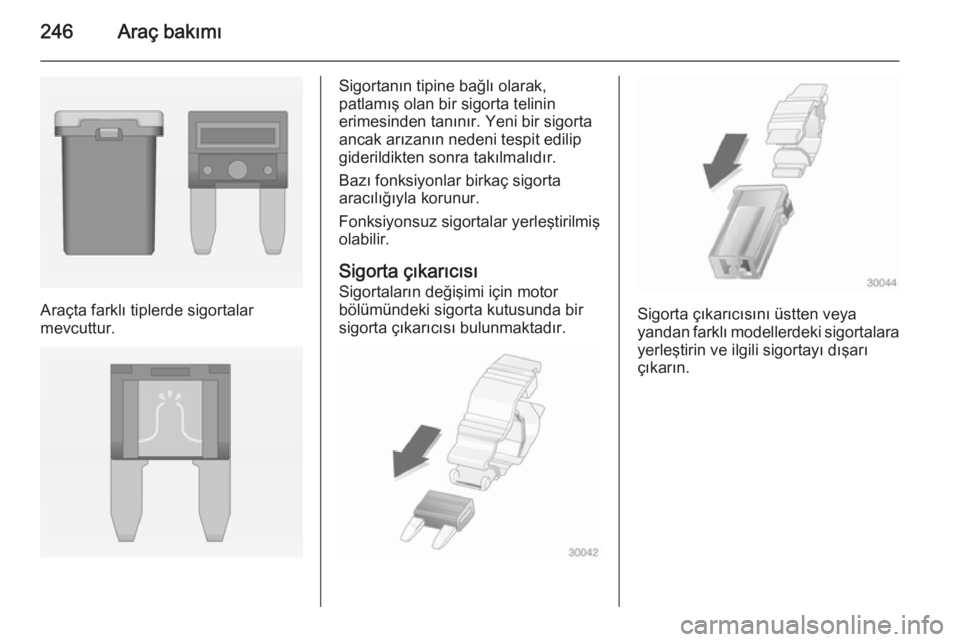

246Araç bakımı
Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

Araç bakımı247Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Ayna ısıtma, hırsızlık alarm
sistemi7Fan kumandası, motor kontrol
modülü, şanzıman kontrol
modülü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Akü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü

248Araç bakımı
No.Akım devresi13ABS14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Stop-start sistemi29Elektrikli el freniNo.Akım devresi30ABS31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü34Egzoz gazı devridaimi35Dış dikiz aynası, yağmur
sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi, arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleriNo.Akım devresi45Radyatör fanı46–47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı, sürüşe duyarlı
ön farlar51Hava klapesi52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
