ABS OPEL ZAFIRA C 2014.5 Sürücü El Kitabı (in Turkish)

Göstergeler ve kumanda birimleri115
Yanması durumunda
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 177.
Yanıp sönerse
Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS) Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 176.
Vites yükseltme
Yakıt tasarrufu için vites büyültme
önerildiğinde, [ bir kontrol lambası
olarak yeşil renkte yanar veya üst
düzey göstergeli veya üst düzey
kombi göstergeli Sürücü Bilgi
Sisteminde bir sembol görünür.
Bazı versiyonlarda, vites değiştirme
göstergesi Sürücü Bilgi Sisteminde
(Driver Information Center) tam ekran
olarak görünür.
EcoFlex sürüş asistanı 3 130.
Servo direksiyon
Kontrol lambası c sarı renkte yanar.Direksiyon desteği azaldığında
yanar Sistem aşırı şekilde ısındığındandireksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 164.
Direksiyon desteği devre dışı ise
yanar Servo direksiyon sisteminde arıza. Bir
servise başvurun.
Şerit değiştirme uyarısı Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır
konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği tespit etmiş demektir.

176Sürüş ve kullanımFrenler
Fren sistemi birbirinden bağımsız, iki
ayrı fren devresine sahiptir.
Fren devrelerinden biri arızalandığı
takdirde, araç kalan ikinci fren devresi ile durdurulabilir. Eğer böyle bir
durum olursa, fren etkisi için fren
pedalına daha fazla bir basınçla,
sonuna kadar basılması gerekir.
Bunun için epeyce daha fazla güç
gerekir. Fren mesafesi artar. Sürüşe
devam etmeden önce bir servisten
yardım talep edin.
Motor durdurulduğunda, fren
pedalına bir iki defa bastıktan sonra,
fren gücü takviyesi kalmaz. Fren
etkisi azalmamaktadır, fakat daha
fazla bir ayak baskısı gerekli
olacaktır. Özellikle araç çekilirken bu
noktaya dikkat edin.
Kontrol lambası R 3 114.
Anti blokaj fren sistemi
(ABS) ABS frenlemede tekerleklerin
blokajını önler.Tekerleklerden birisi bloke
(kilitlenme) eğilimi gösterir
göstermez, ABS söz konusu
tekerleğin frenleme basıncını ayarlar. Araç çok sert fren yapıldığında dahi,direksiyon hakimiyetini korur.
ABS'nin devreye girmesi, fren
pedalının titremesi ve ayarlama
işleminin gürültüsü ile kendini
hissettirir.
Optimum bir frenleme etkisi elde etmek amacı ile, tüm frenleme
süresince fren pedalına, titreyen
pedala rağmen, kuvvetlice basın.
Basma kuvvetini azaltmayın.
Sürüşe başladıktan sonra, sistem
işitilebilen bir kendini sınama testi
başlatır.
Kontrol lambası u 3 115.
Sürüşe duyarlı fren lambası
Tam frenleme yapıldığında ABS'nin
devrede kaldığı süre boyunca tüm üç
fren lambası da yanıp söner.Arıza9 Uyarı
ABS sisteminde bir arıza varsa,
arka tekerlekler ani bir frenleme anında bloke olma eğilimi
gösterebilir. ABS sisteminin
getirdiği avantajlar artık mevcut
değildir. Araç bu durumda sert
frenleme esnasında kontrol
edilemeyebilir ve yoldan çıkabilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.

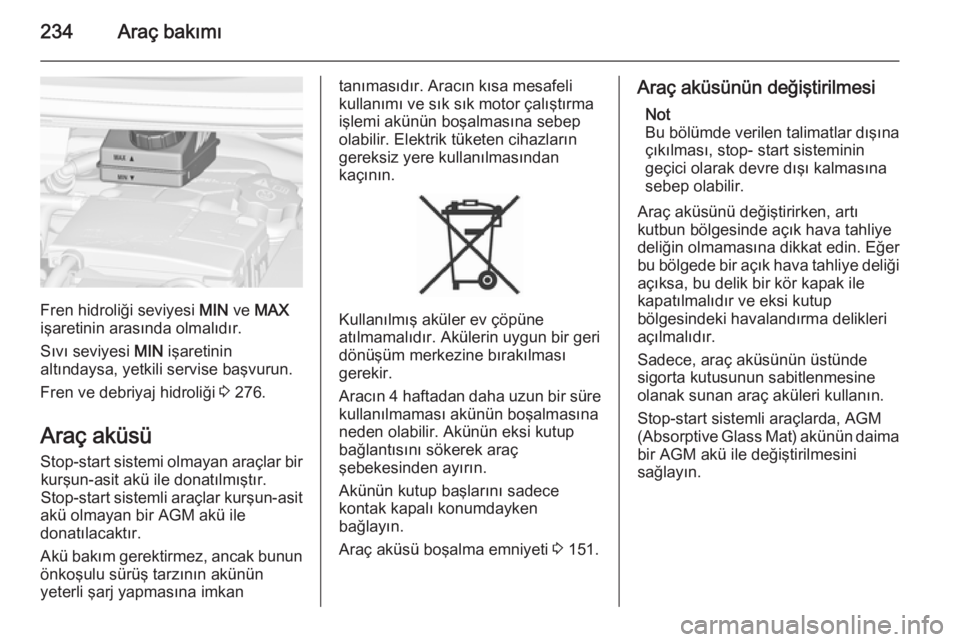

234Araç bakımı
Fren hidroliği seviyesi MIN ve MAX
işaretinin arasında olmalıdır.
Sıvı seviyesi MIN işaretinin
altındaysa, yetkili servise başvurun.
Fren ve debriyaj hidroliği 3 276.
Araç aküsü Stop-start sistemi olmayan araçlar bir kurşun-asit akü ile donatılmıştır.
Stop-start sistemli araçlar kurşun-asit
akü olmayan bir AGM akü ile
donatılacaktır.
Akü bakım gerektirmez, ancak bunun
önkoşulu sürüş tarzının akünün
yeterli şarj yapmasına imkan
tanımasıdır. Aracın kısa mesafeli
kullanımı ve sık sık motor çalıştırma
işlemi akünün boşalmasına sebep
olabilir. Elektrik tüketen cihazların
gereksiz yere kullanılmasından
kaçının.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Aracın 4 haftadan daha uzun bir süre
kullanılmaması akünün boşalmasına
neden olabilir. Akünün eksi kutup
bağlantısını sökerek araç
şebekesinden ayırın.
Akünün kutup başlarını sadece
kontak kapalı konumdayken
bağlayın.
Araç aküsü boşalma emniyeti 3 151.
Araç aküsünün değiştirilmesi
Not
Bu bölümde verilen talimatlar dışına
çıkılması, stop- start sisteminin
geçici olarak devre dışı kalmasına
sebep olabilir.
Araç aküsünü değiştirirken, artı
kutbun bölgesinde açık hava tahliye
deliğin olmamasına dikkat edin. Eğer
bu bölgede bir açık hava tahliye deliği açıksa, bu delik bir kör kapak ile
kapatılmalıdır ve eksi kutup
bölgesindeki havalandırma delikleri
açılmalıdır.
Sadece, araç aküsünün üstünde
sigorta kutusunun sabitlenmesine
olanak sunan araç aküleri kullanın.
Stop-start sistemli araçlarda, AGM
(Absorptive Glass Mat) akünün daima bir AGM akü ile değiştirilmesini
sağlayın.

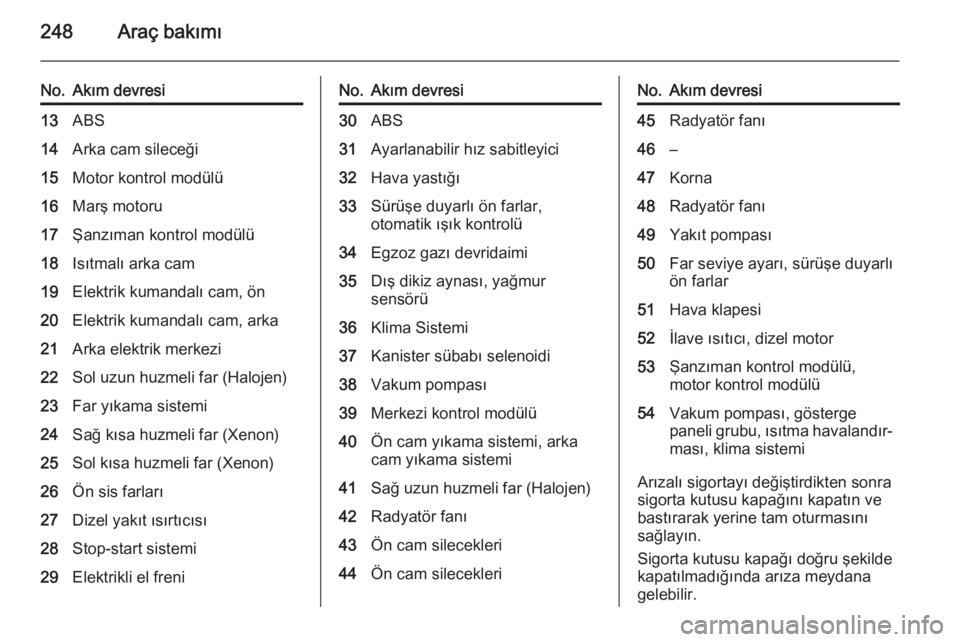

248Araç bakımı
No.Akım devresi13ABS14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Stop-start sistemi29Elektrikli el freniNo.Akım devresi30ABS31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü34Egzoz gazı devridaimi35Dış dikiz aynası, yağmur
sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi, arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleriNo.Akım devresi45Radyatör fanı46–47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı, sürüşe duyarlı
ön farlar51Hava klapesi52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

298DizinAAdBlue ........................ 117, 169, 276
Aksesuarlar ve araçta yapılan değişiklikler ............................. 228
Aksesuar prizleri ........................105
Aktif Acil Frenleme...................... 196
Aktif koltuk başlıkları .....................38
Akü boşalma emniyeti ...............151
Ampul değiştirme .......................237
Anahtarlar .................................... 20
Anahtarlar, kilitler ..........................20
Anti blokaj fren sistemi (ABS) ...
........................................ 115, 176
Aracın çekilmesi ........................269
Aracın depolanması ...................228
Aracın kontrolü .......................... 161
Aracı yükleme talimatı .................97
Araç ağırlığı ............................... 288
Araç aküsü ................................. 234
Araç ayarlarının kişiselleştirilmesi ..................... 133
Araç bakımı ........................ 229, 271
Araç Bilgileri ........................... 3, 280
Araç ebatları .............................. 289
Araç güvenliği ............................... 27
Araç kartı ..................................... 20
Araç kilidinin ve kapının açılması ..6
Araç krikosu ................................ 252
Araç mesajları ............................ 126Araç takımları ............................ 252
Araçtan çıkış aydınlatması ........150
Araç tanım numarası .................278
Araç verilerinin kaydedilmesi ve gizlilik....................................... 296
Arıza .................................. 174, 269
Arıza gösterge lambası .............. 113
Arka cam sileceği ve yıkama sistemi .................................... 102
Arkadaki taşıyıcı sistem (Flex-Fix System) ......................71
Arka görüş kamerası .................206
Arka kısımdaki eşya muhafaza bölümü ...................................... 83
Arka koltuklar ................................ 45
Arka lambalar ............................ 241
Arka sis lambaları ......................147
Arka sis lambası ........................118
Arka tabandaki eşya saklama gözü kapağı ............................. 86
Ateşleme sistemi .......................113
Ayarlanabilir havalandırma çıkışları ................................... 159
Ayarlanabilir hız sabitleyici. 119, 185
Aydınlatma anahtarı ..................139
Aydınlatma ile ilgili önemli özellikler .................................. 150
Ayna ayarı ..................................... 9
