OPEL ZAFIRA C 2014.5 Uputstvo za upotrebu (in Serbian)

Sedišta, sistemi zaštite49
■ Pritisnuti levo i desno dugme ublizini naslona za glavu srednjeg
sedišta i rasklopiti spoljašnje
delove naslona kako bi se koristili
kao nasloni za ruke. Zabraviti
delove naslona u položaju naslona
za ruke.
■ Povući ručku ispod svakog spoljašnjeg sedišta i pomeriti
sedišta unazad. U zadnjem delu
sedišta se pomeraju u poprečnom
pravcu. Pustiti sedište da se
zabravi.
Ovo je najudobniji položaj za
sedenje na spoljašnjim sedištima.Pažnja
Sedišta u salonskom položaju:
■ Ne koristiti funkciju lakog ulaska
3 46.
■ Ne spuštati naslone spoljašnjih sedišta.
■ Ne podizati naslon srednjeg sedišta.
■ Ne podizati i ne spuštati sedišta
u trećem redu 3 51.
Tako se sedišta mogu oštetiti.
9 Upozorenje
Pomeriti sedišta u salonski položaj
samo ako su sedišta u trećem
redu prazna.
Prebacivanje sedišta iz salonskog u
normalan položaj
■ Povući ručku ispod svakog spoljašnjeg sedišta i pomeriti
sedišta unapred.

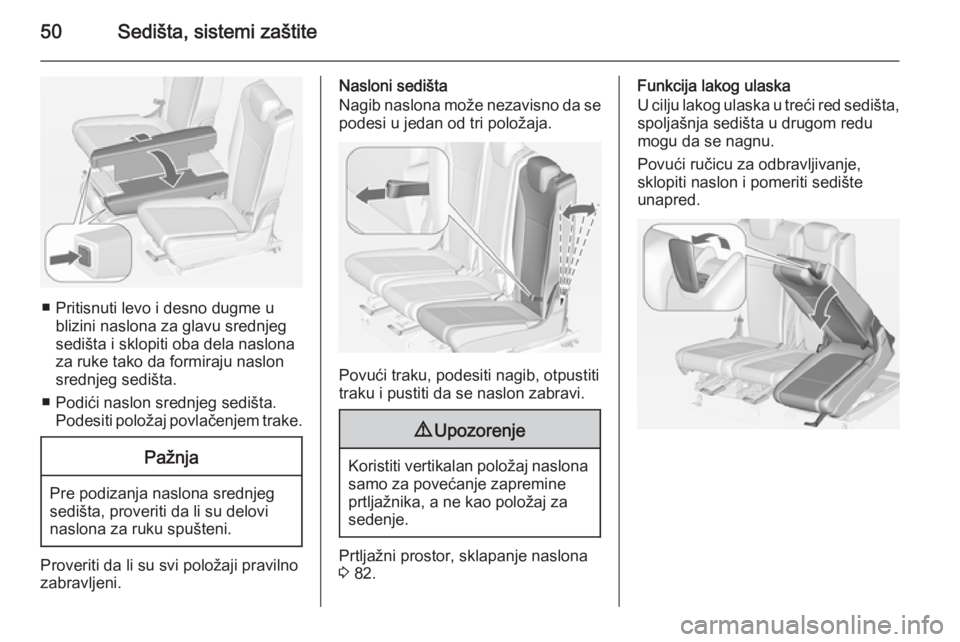

50Sedišta, sistemi zaštite
■ Pritisnuti levo i desno dugme ublizini naslona za glavu srednjeg
sedišta i sklopiti oba dela naslona
za ruke tako da formiraju naslon
srednjeg sedišta.
■ Podići naslon srednjeg sedišta. Podesiti položaj povlačenjem trake.
Pažnja
Pre podizanja naslona srednjeg
sedišta, proveriti da li su delovi
naslona za ruku spušteni.
Proveriti da li su svi položaji pravilno
zabravljeni.
Nasloni sedišta
Nagib naslona može nezavisno da se podesi u jedan od tri položaja.
Povući traku, podesiti nagib, otpustiti
traku i pustiti da se naslon zabravi.
9 Upozorenje
Koristiti vertikalan položaj naslona
samo za povećanje zapremine
prtljažnika, a ne kao položaj za
sedenje.
Prtljažni prostor, sklapanje naslona
3 82.
Funkcija lakog ulaska
U cilju lakog ulaska u treći red sedišta, spoljašnja sedišta u drugom redu
mogu da se nagnu.
Povući ručicu za odbravljivanje,
sklopiti naslon i pomeriti sedište
unapred.

Sedišta, sistemi zaštite51Pažnja
Sedišta u salonskom položaju:■ Ne koristiti funkciju lakog ulaska.
■ Ne povlačiti traku za podešavanje nagiba naslona.
Tako se sedišta mogu oštetiti.
Podizanje sedišta nakon lakog ulaska Prvo pomeriti sedište u željeni
položaj, a zatim podići naslon.
Proveriti da li je sedište zabravljeno.
Treći red sedišta
9 Upozorenje
Prilikom podešavanja ili sklapanja
sedišta ili naslona sedišta u
drugom i trećem redu, držati šake
i stopala dalje od oblasti kroz koju se sedišta kreću.
Nikada ne ostavljati predmete
ispod sedišta.
Nikada ne podešavati sedišta u
vožnji jer mogu nekontrolisano da
se pomere.
Vožnja je dozvoljena samo kada
su sedišta i nasloni zabravljeni.Pažnja
Pre podizanja ili spuštanja sedišta, sve komponente moraju da budu
uklonjene sa bočnih šina i kukica
za vezivanje prtljaga.
Kukice za vezivanje prtljaga
moraju da budu u položaju za
skladištenje.
Sedišta u trećem redu mogu da se
spuste na pod vozila ako se ne koriste ili ako je potreban veći prtljažni
prostor.
Sedišta u trećem redu mogu da se
koriste samo ako sedišta u drugom
redu nisu u salonskom položaju.
Podizanje sedišta ■ Umotati unutrašnju zaštitnu prostirku 3 87 i skinuti pokrivač
prtljažnog prostora 3 85.

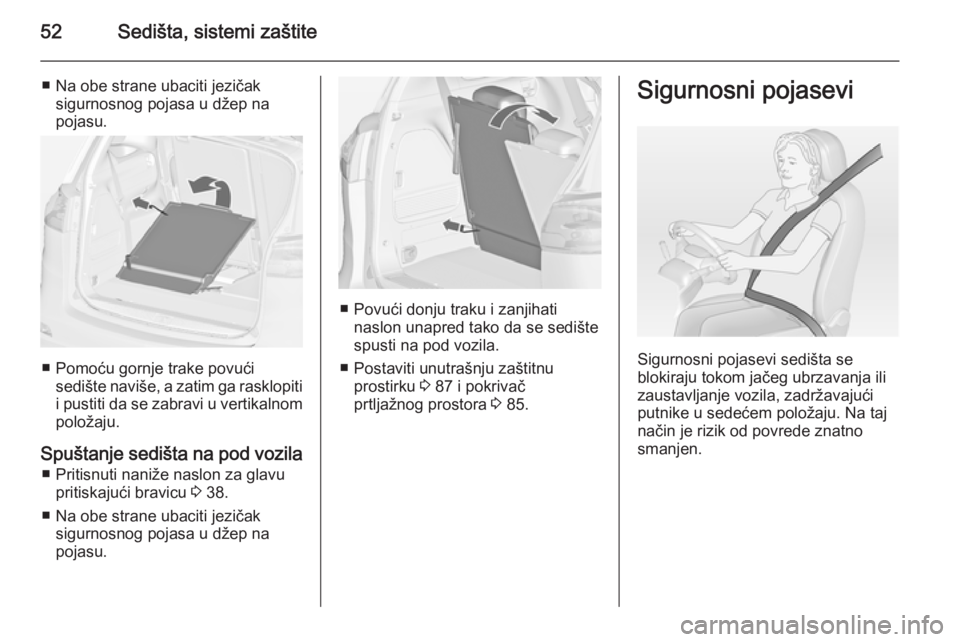

52Sedišta, sistemi zaštite
■ Na obe strane ubaciti jezičaksigurnosnog pojasa u džep na
pojasu.
■ Pomoću gornje trake povući sedište naviše, a zatim ga rasklopiti
i pustiti da se zabravi u vertikalnom položaju.
Spuštanje sedišta na pod vozila ■ Pritisnuti naniže naslon za glavu pritiskajući bravicu 3 38.
■ Na obe strane ubaciti jezičak sigurnosnog pojasa u džep na
pojasu.
■ Povući donju traku i zanjihati naslon unapred tako da se sedište
spusti na pod vozila.
■ Postaviti unutrašnju zaštitnu prostirku 3 87 i pokrivač
prtljažnog prostora 3 85.
Sigurnosni pojasevi
Sigurnosni pojasevi sedišta se
blokiraju tokom jačeg ubrzavanja ili
zaustavljanje vozila, zadržavajući
putnike u sedećem položaju. Na taj
način je rizik od povrede znatno
smanjen.

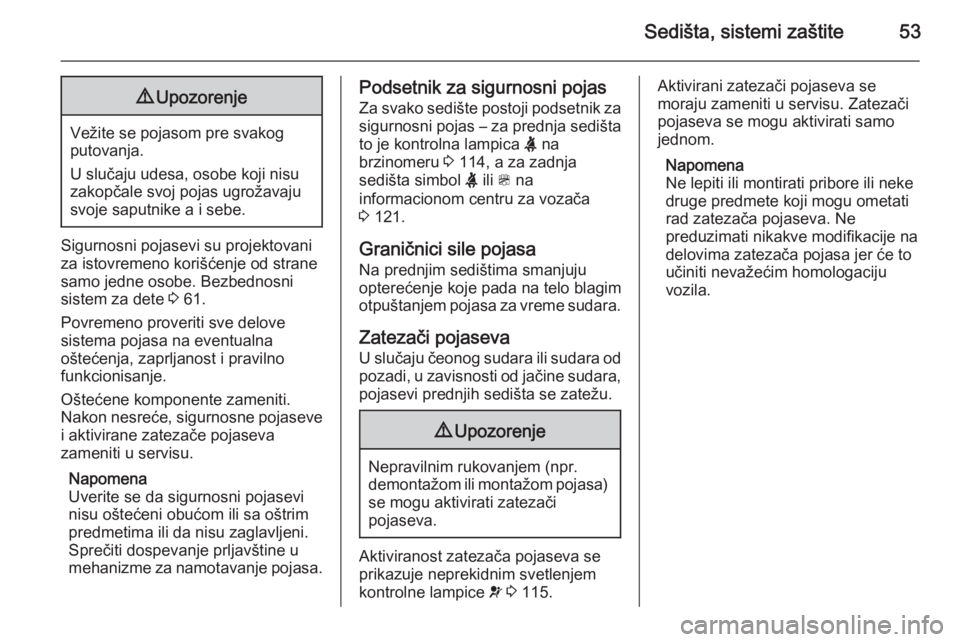

Sedišta, sistemi zaštite539Upozorenje
Vežite se pojasom pre svakog
putovanja.
U slučaju udesa, osobe koji nisu
zakopčale svoj pojas ugrožavaju
svoje saputnike a i sebe.
Sigurnosni pojasevi su projektovani za istovremeno korišćenje od strane
samo jedne osobe. Bezbednosni
sistem za dete 3 61.
Povremeno proveriti sve delove
sistema pojasa na eventualna
oštećenja, zaprljanost i pravilno
funkcionisanje.
Oštećene komponente zameniti.
Nakon nesreće, sigurnosne pojaseve i aktivirane zatezače pojaseva
zameniti u servisu.
Napomena
Uverite se da sigurnosni pojasevi
nisu oštećeni obućom ili sa oštrim
predmetima ili da nisu zaglavljeni.
Sprečiti dospevanje prljavštine u
mehanizme za namotavanje pojasa.
Podsetnik za sigurnosni pojas
Za svako sedište postoji podsetnik za
sigurnosni pojas – za prednja sedišta
to je kontrolna lampica X na
brzinomeru 3 114, a za zadnja
sedišta simbol X ili > na
informacionom centru za vozača
3 121.
Graničnici sile pojasa
Na prednjim sedištima smanjuju
opterećenje koje pada na telo blagim
otpuštanjem pojasa za vreme sudara.
Zatezači pojaseva U slučaju čeonog sudara ili sudara odpozadi, u zavisnosti od jačine sudara,
pojasevi prednjih sedišta se zatežu.9 Upozorenje
Nepravilnim rukovanjem (npr.
demontažom ili montažom pojasa) se mogu aktivirati zatezači
pojaseva.
Aktiviranost zatezača pojaseva se
prikazuje neprekidnim svetlenjem
kontrolne lampice v 3 115.
Aktivirani zatezači pojaseva se
moraju zameniti u servisu. Zatezači
pojaseva se mogu aktivirati samo
jednom.
Napomena
Ne lepiti ili montirati pribore ili neke
druge predmete koji mogu ometati
rad zatezača pojaseva. Ne
preduzimati nikakve modifikacije na
delovima zatezača pojasa jer će to
učiniti nevažećim homologaciju
vozila.

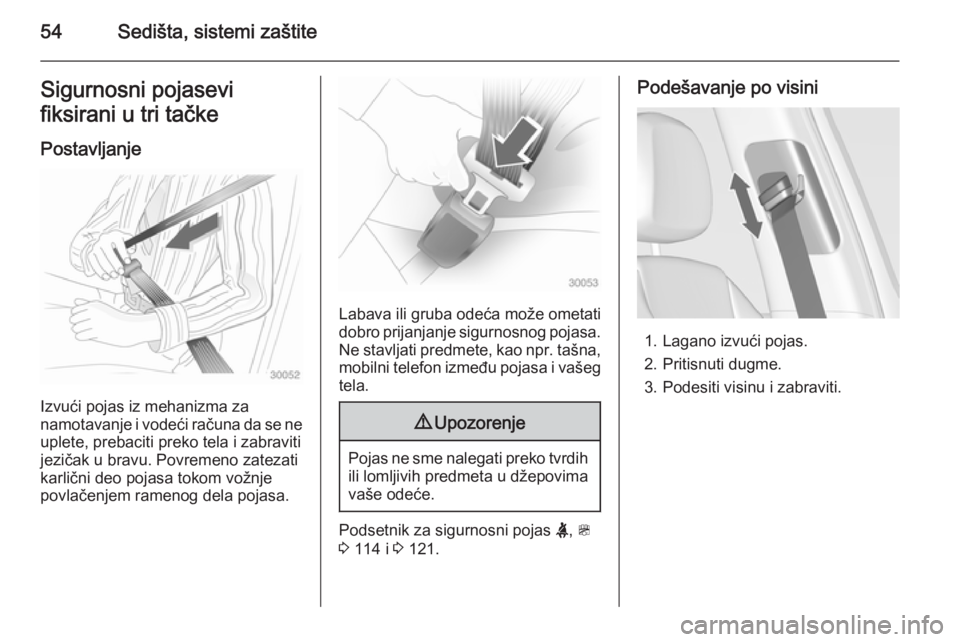

54Sedišta, sistemi zaštiteSigurnosni pojasevi
fiksirani u tri tačke
Postavljanje
Izvući pojas iz mehanizma za
namotavanje i vodeći računa da se ne
uplete, prebaciti preko tela i zabraviti
jezičak u bravu. Povremeno zatezati
karlični deo pojasa tokom vožnje
povlačenjem ramenog dela pojasa.
Labava ili gruba odeća može ometati
dobro prijanjanje sigurnosnog pojasa. Ne stavljati predmete, kao npr. tašna,
mobilni telefon između pojasa i vašeg tela.
9 Upozorenje
Pojas ne sme nalegati preko tvrdih
ili lomljivih predmeta u džepovima
vaše odeće.
Podsetnik za sigurnosni pojas X, >
3 114 i 3 121.
Podešavanje po visini
1. Lagano izvući pojas.
2. Pritisnuti dugme.
3. Podesiti visinu i zabraviti.

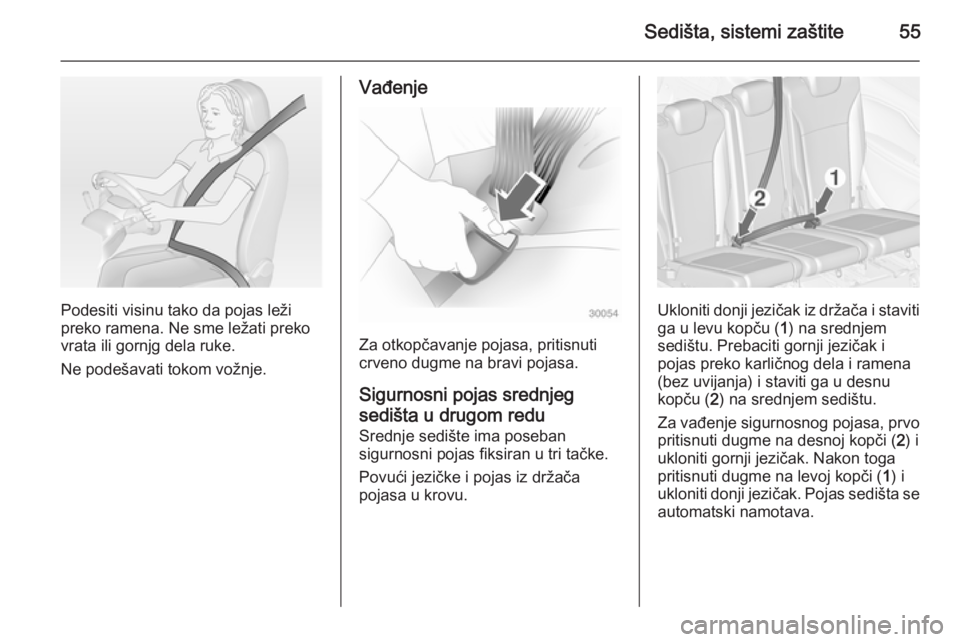

Sedišta, sistemi zaštite55
Podesiti visinu tako da pojas leži
preko ramena. Ne sme ležati preko
vrata ili gornjg dela ruke.
Ne podešavati tokom vožnje.
Vađenje
Za otkopčavanje pojasa, pritisnuti
crveno dugme na bravi pojasa.
Sigurnosni pojas srednjeg
sedišta u drugom redu Srednje sedište ima poseban
sigurnosni pojas fiksiran u tri tačke.
Povući jezičke i pojas iz držača
pojasa u krovu.
Ukloniti donji jezičak iz držača i staviti
ga u levu kopču ( 1) na srednjem
sedištu. Prebaciti gornji jezičak i
pojas preko karličnog dela i ramena
(bez uvijanja) i staviti ga u desnu
kopču ( 2) na srednjem sedištu.
Za vađenje sigurnosnog pojasa, prvo pritisnuti dugme na desnoj kopči ( 2) i
ukloniti gornji jezičak. Nakon toga
pritisnuti dugme na levoj kopči ( 1) i
ukloniti donji jezičak. Pojas sedišta se
automatski namotava.

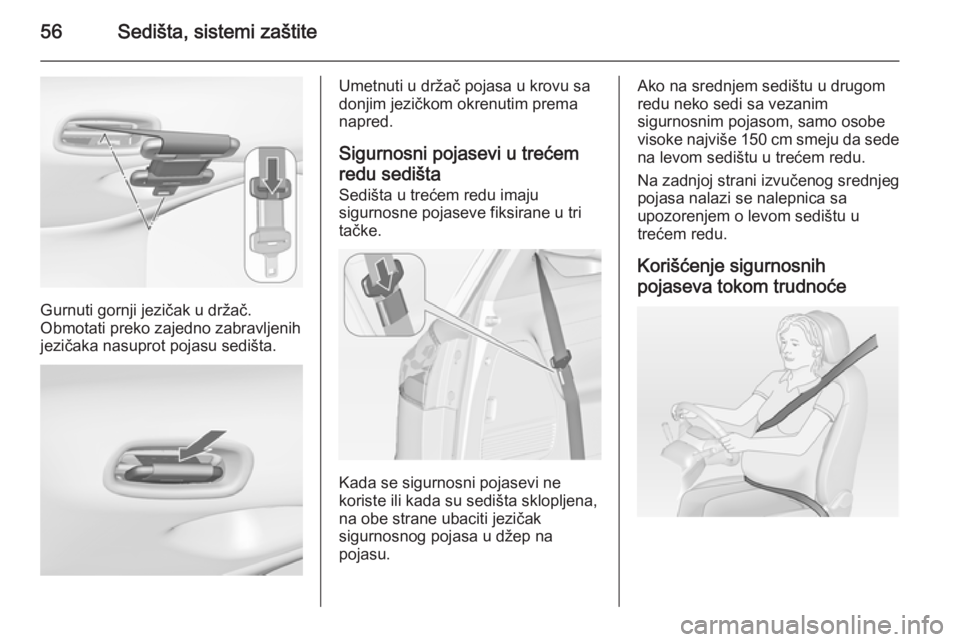

56Sedišta, sistemi zaštite
Gurnuti gornji jezičak u držač.
Obmotati preko zajedno zabravljenih jezičaka nasuprot pojasu sedišta.
Umetnuti u držač pojasa u krovu sa
donjim jezičkom okrenutim prema
napred.
Sigurnosni pojasevi u trećem
redu sedišta Sedišta u trećem redu imaju
sigurnosne pojaseve fiksirane u tri
tačke.
Kada se sigurnosni pojasevi ne
koriste ili kada su sedišta sklopljena,
na obe strane ubaciti jezičak
sigurnosnog pojasa u džep na
pojasu.
Ako na srednjem sedištu u drugom redu neko sedi sa vezanim
sigurnosnim pojasom, samo osobe
visoke najviše 150 cm smeju da sede
na levom sedištu u trećem redu.
Na zadnjoj strani izvučenog srednjeg
pojasa nalazi se nalepnica sa
upozorenjem o levom sedištu u
trećem redu.
Korišćenje sigurnosnih
pojaseva tokom trudnoće

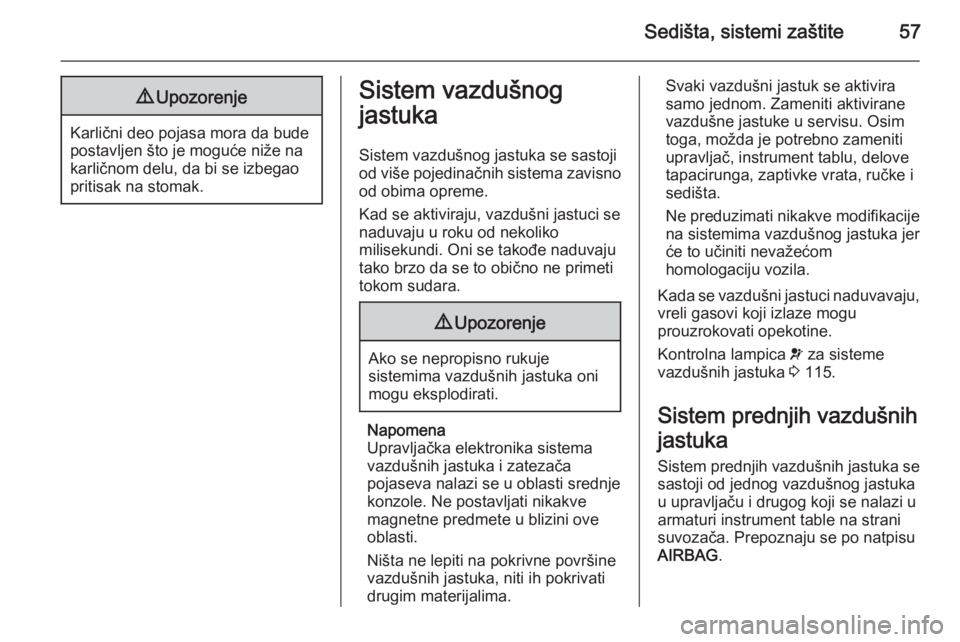

Sedišta, sistemi zaštite579Upozorenje
Karlični deo pojasa mora da bude
postavljen što je moguće niže na
karličnom delu, da bi se izbegao
pritisak na stomak.
Sistem vazdušnog
jastuka
Sistem vazdušnog jastuka se sastojiod više pojedinačnih sistema zavisno
od obima opreme.
Kad se aktiviraju, vazdušni jastuci se
naduvaju u roku od nekoliko
milisekundi. Oni se takođe naduvaju
tako brzo da se to obično ne primeti
tokom sudara.9 Upozorenje
Ako se nepropisno rukuje
sistemima vazdušnih jastuka oni mogu eksplodirati.
Napomena
Upravljačka elektronika sistema
vazdušnih jastuka i zatezača
pojaseva nalazi se u oblasti srednje
konzole. Ne postavljati nikakve
magnetne predmete u blizini ove
oblasti.
Ništa ne lepiti na pokrivne površine
vazdušnih jastuka, niti ih pokrivati
drugim materijalima.
Svaki vazdušni jastuk se aktivira
samo jednom. Zameniti aktivirane
vazdušne jastuke u servisu. Osim
toga, možda je potrebno zameniti
upravljač, instrument tablu, delove
tapacirunga, zaptivke vrata, ručke i sedišta.
Ne preduzimati nikakve modifikacije na sistemima vazdušnog jastuka jer
će to učiniti nevažećom
homologaciju vozila.
Kada se vazdušni jastuci naduvavaju,
vreli gasovi koji izlaze mogu
prouzrokovati opekotine.
Kontrolna lampica v za sisteme
vazdušnih jastuka 3 115.
Sistem prednjih vazdušnih
jastuka
Sistem prednjih vazdušnih jastuka se sastoji od jednog vazdušnog jastukau upravljaču i drugog koji se nalazi u
armaturi instrument table na strani
suvozača. Prepoznaju se po natpisu
AIRBAG .

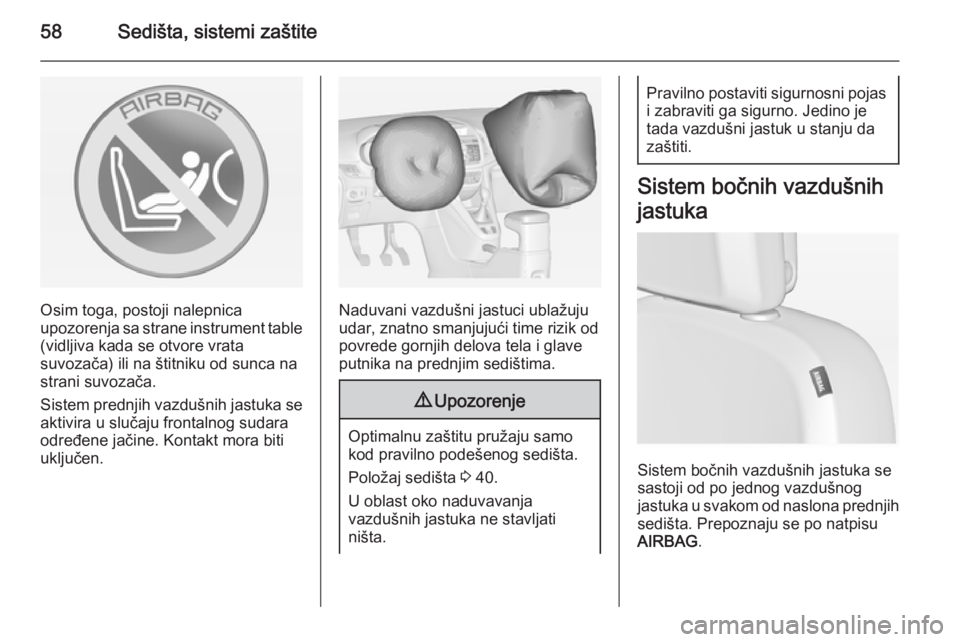

58Sedišta, sistemi zaštite
Osim toga, postoji nalepnica
upozorenja sa strane instrument table
(vidljiva kada se otvore vrata
suvozača) ili na štitniku od sunca na strani suvozača.
Sistem prednjih vazdušnih jastuka se
aktivira u slučaju frontalnog sudara
određene jačine. Kontakt mora biti
uključen.Naduvani vazdušni jastuci ublažuju
udar, znatno smanjujući time rizik od
povrede gornjih delova tela i glave
putnika na prednjim sedištima.
9 Upozorenje
Optimalnu zaštitu pružaju samo
kod pravilno podešenog sedišta.
Položaj sedišta 3 40.
U oblast oko naduvavanja
vazdušnih jastuka ne stavljati
ništa.
Pravilno postaviti sigurnosni pojas i zabraviti ga sigurno. Jedino je
tada vazdušni jastuk u stanju da zaštiti.
Sistem bočnih vazdušnih
jastuka
Sistem bočnih vazdušnih jastuka se
sastoji od po jednog vazdušnog
jastuka u svakom od naslona prednjih sedišta. Prepoznaju se po natpisuAIRBAG .
