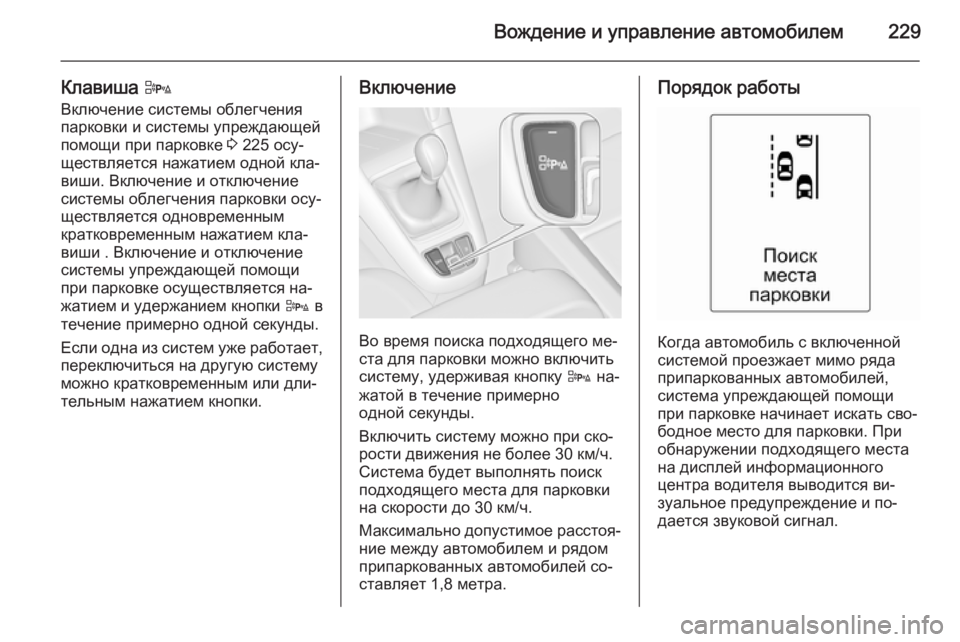

Вождение и управление автомобилем229
Клавиша D
Включение системы облегчения парковки и системы упреждающей
помощи при парковке 3 225 осу‐
ществляется нажатием одной кла‐
виши. Включение и отключение
системы облегчения парковки осу‐
ществляется одновременным
кратковременным нажатием кла‐
виши . Включение и отключение
системы упреждающей помощи
при парковке осуществляется на‐
жатием и удержанием кнопки D в
течение примерно одной секунды.
Если одна из систем уже работает,
переключиться на другую систему
можно кратковременным или дли‐
тельным нажатием кнопки.Включение
Во время поиска подходящего ме‐
ста для парковки можно включить
систему, удерживая кнопку D на‐
жатой в течение примерно
одной секунды.
Включить систему можно при ско‐
рости движения не более 30 км/ч.
Система будет выполнять поиск
подходящего места для парковки
на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между автомобилем и рядом
припаркованных автомобилей со‐ ставляет 1,8 метра.
Порядок работы
Когда автомобиль с включенной
системой проезжает мимо ряда
припаркованных автомобилей,
система упреждающей помощи
при парковке начинает искать сво‐
бодное место для парковки. При
обнаружении подходящего места
на дисплей информационного
центра водителя выводится ви‐
зуальное предупреждение и по‐
дается звуковой сигнал.
Page 232 of 341

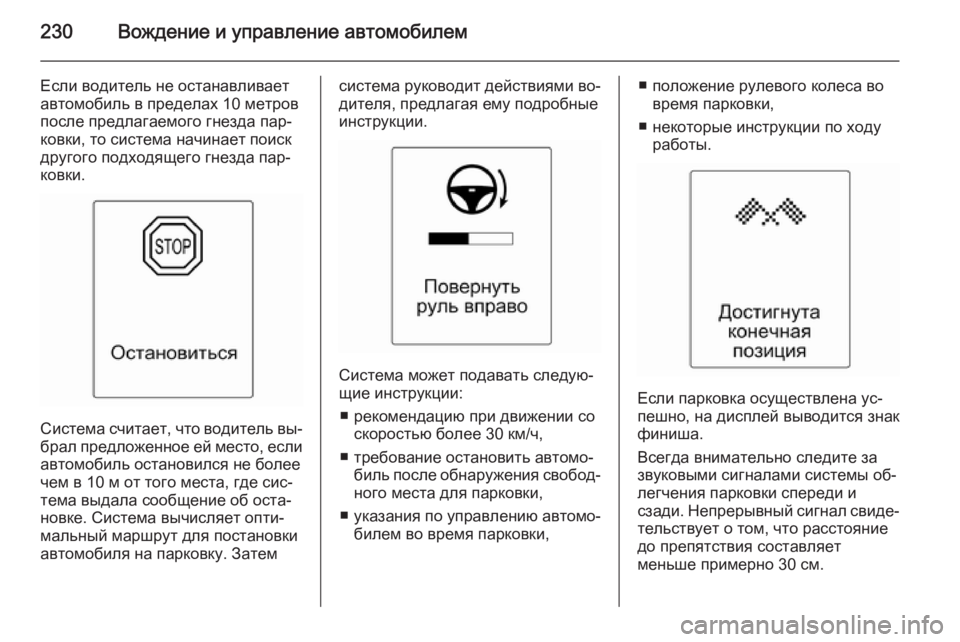

230Вождение и управление автомобилем
Если водитель не останавливает
автомобиль в пределах 10 метров
после предлагаемого гнезда пар‐
ковки, то система начинает поиск
другого подходящего гнезда пар‐
ковки.
Система считает, что водитель вы‐
брал предложенное ей место, если автомобиль остановился не более
чем в 10 м от того места, где сис‐
тема выдала сообщение об оста‐
новке. Система вычисляет опти‐
мальный маршрут для постановки
автомобиля на парковку. Затем
система руководит действиями во‐
дителя, предлагая ему подробные
инструкции.
Система может подавать следую‐
щие инструкции:
■ рекомендацию при движении со скоростью более 30 км/ч,
■ требование остановить автомо‐ биль после обнаружения свобод‐
ного места для парковки,
■ указания по управлению автомо‐
билем во время парковки,
■ положение рулевого колеса во время парковки,
■ некоторые инструкции по ходу работы.
Если парковка осуществлена ус‐
пешно, на дисплей выводится знак
финиша.
Всегда внимательно следите за
звуковыми сигналами системы об‐ легчения парковки спереди и
сзади. Непрерывный сигнал свиде‐
тельствует о том, что расстояние
до препятствия составляет
меньше примерно 30 см.
Page 233 of 341

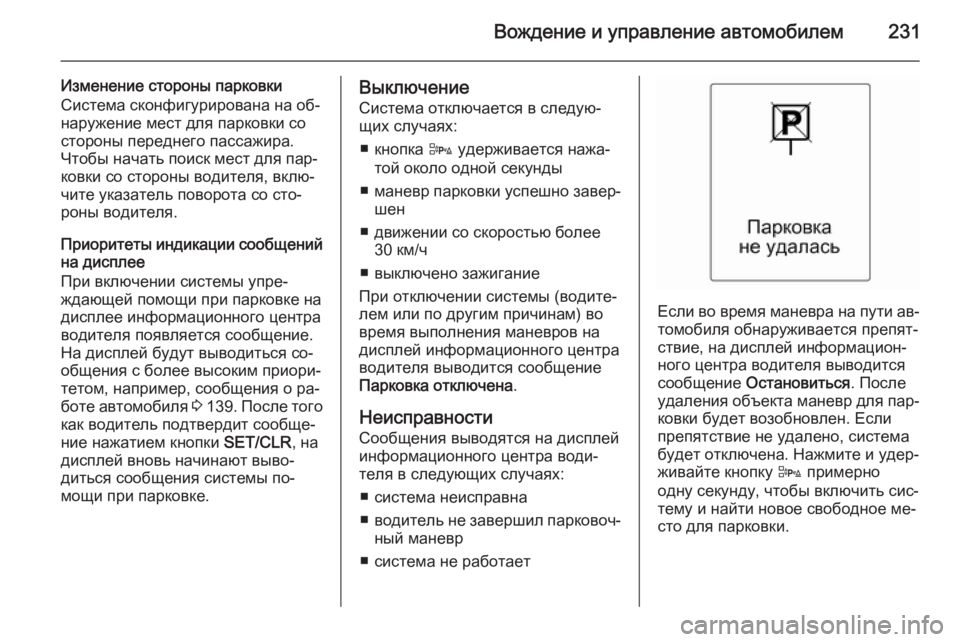

Вождение и управление автомобилем231
Изменение стороны парковки
Система сконфигурирована на об‐
наружение мест для парковки со
стороны переднего пассажира.
Чтобы начать поиск мест для пар‐
ковки со стороны водителя, вклю‐
чите указатель поворота со сто‐
роны водителя.
Приоритеты индикации сообщений на дисплее
При включении системы упре‐
ждающей помощи при парковке на
дисплее информационного центра
водителя появляется сообщение.
На дисплей будут выводиться со‐
общения с более высоким приори‐ тетом, например, сообщения о ра‐
боте автомобиля 3 139 . После того
как водитель подтвердит сообще‐
ние нажатием кнопки SET/CLR, на
дисплей вновь начинают выво‐
диться сообщения системы по‐
мощи при парковке.Выключение
Система отключается в следую‐
щих случаях:
■ кнопка D удерживается нажа‐
той около одной секунды
■ маневр парковки успешно завер‐
шен
■ движении со скоростью более 30 км/ч
■ выключено зажигание
При отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей информационного центра
водителя выводится сообщение
Парковка отключена .
Неисправности Сообщения выводятся на дисплей
информационного центра води‐
теля в следующих случаях:
■ система неисправна
■ водитель не завершил парковоч‐
ный маневр
■ система не работает
Если во время маневра на пути ав‐
томобиля обнаруживается препят‐
ствие, на дисплей информацион‐
ного центра водителя выводится
сообщение Остановиться . После
удаления объекта маневр для пар‐ ковки будет возобновлен. Если
препятствие не удалено, система
будет отключена. Нажмите и удер‐
живайте кнопку D примерно
одну секунду, чтобы включить сис‐ тему и найти новое свободное ме‐ сто для парковки.
Page 234 of 341

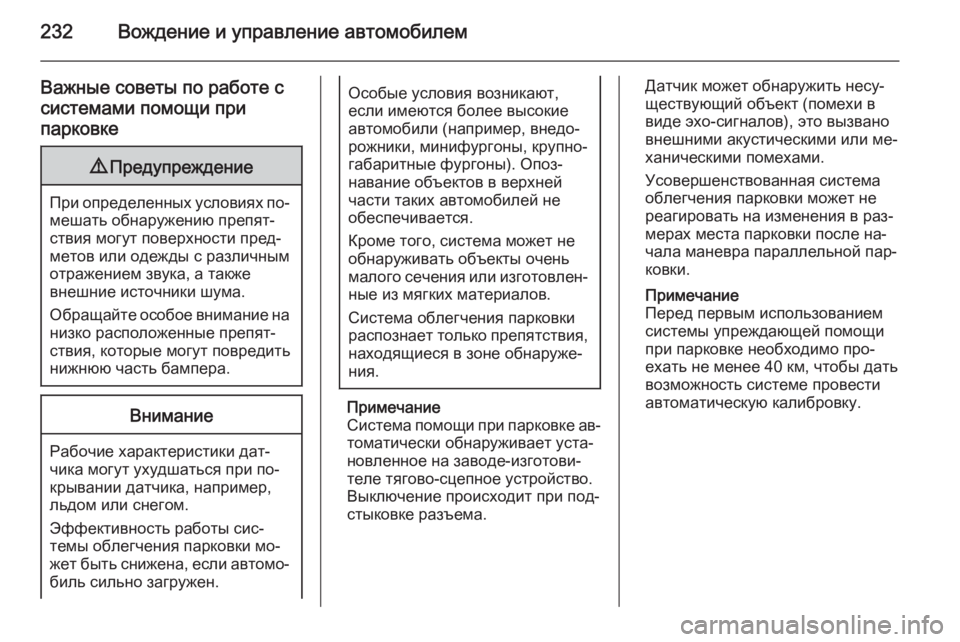

232Вождение и управление автомобилем
Важные советы по работе ссистемами помощи при
парковке9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Рабочие характеристики дат‐
чика могут ухудшаться при по‐
крывании датчика, например,
льдом или снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐ биль сильно загружен.
Особые условия возникают,
если имеются более высокие
автомобили (например, внедо‐ рожники, минифургоны, крупно‐
габаритные фургоны). Опоз‐
навание объектов в верхней
части таких автомобилей не
обеспечивается.
Кроме того, система может не
обнаруживать объекты очень
малого сечения или изготовлен‐
ные из мягких материалов.
Система облегчения парковки
распознает только препятствия, находящиеся в зоне обнаруже‐
ния.
Примечание
Система помощи при парковке ав‐ томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство.
Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано
внешними акустическими или ме‐
ханическими помехами.
Усовершенствованная система
облегчения парковки может не
реагировать на изменения в раз‐
мерах места парковки после на‐
чала маневра параллельной пар‐ ковки.
Примечание
Перед первым использованием
системы упреждающей помощи
при парковке необходимо про‐
ехать не менее 40 км, чтобы дать
возможность системе провести
автоматическую калибровку.
Page 235 of 341

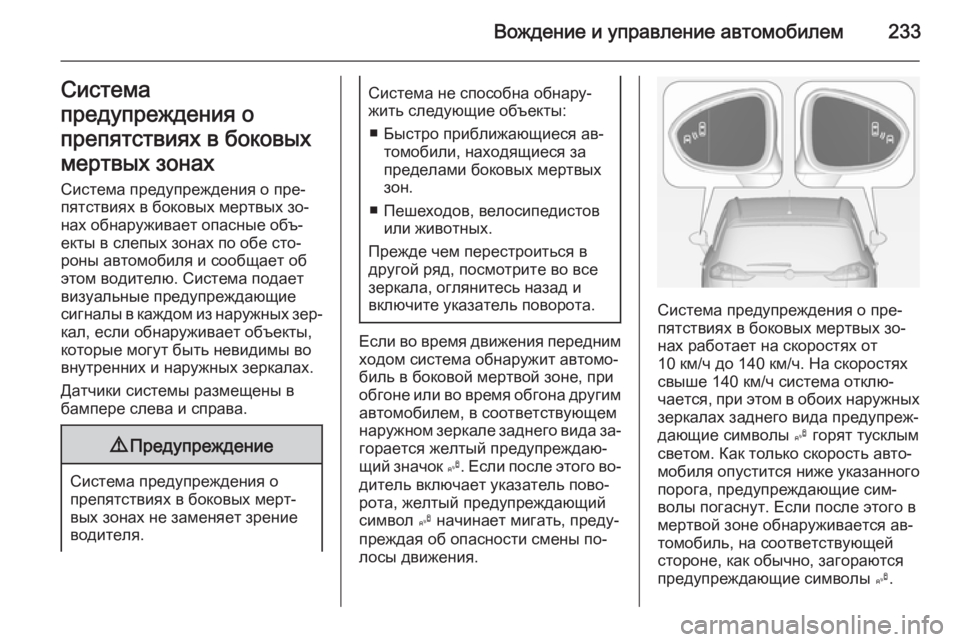

Вождение и управление автомобилем233Система
предупреждения о
препятствиях в боковых мертвых зонах
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах обнаруживает опасные объ‐
екты в слепых зонах по обе сто‐
роны автомобиля и сообщает об
этом водителю. Система подает
визуальные предупреждающие
сигналы в каждом из наружных зер‐ кал, если обнаруживает объекты,
которые могут быть невидимы во
внутренних и наружных зеркалах.
Датчики системы размещены в
бампере слева и справа.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
■ Быстро приближающиеся ав‐ томобили, находящиеся за
пределами боковых мертвых
зон.
■ Пешеходов, велосипедистов или животных.
Прежде чем перестроиться в другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения передним ходом система обнаружит автомо‐
биль в боковой мертвой зоне, при
обгоне или во время обгона другим автомобилем, в соответствующем
наружном зеркале заднего вида за‐
горается желтый предупреждаю‐
щий значок B. Если после этого во‐
дитель включает указатель пово‐
рота, желтый предупреждающий
символ B начинает мигать, преду‐
преждая об опасности смены по‐
лосы движения.
Система предупреждения о пре‐ пятствиях в боковых мертвых зо‐
нах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях
свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐
мобиля опустится ниже указанного
порога, предупреждающие сим‐ волы погаснут. Если после этого в
мертвой зоне обнаруживается ав‐ томобиль, на соответствующейстороне, как обычно, загораются
предупреждающие символы B.
Page 236 of 341

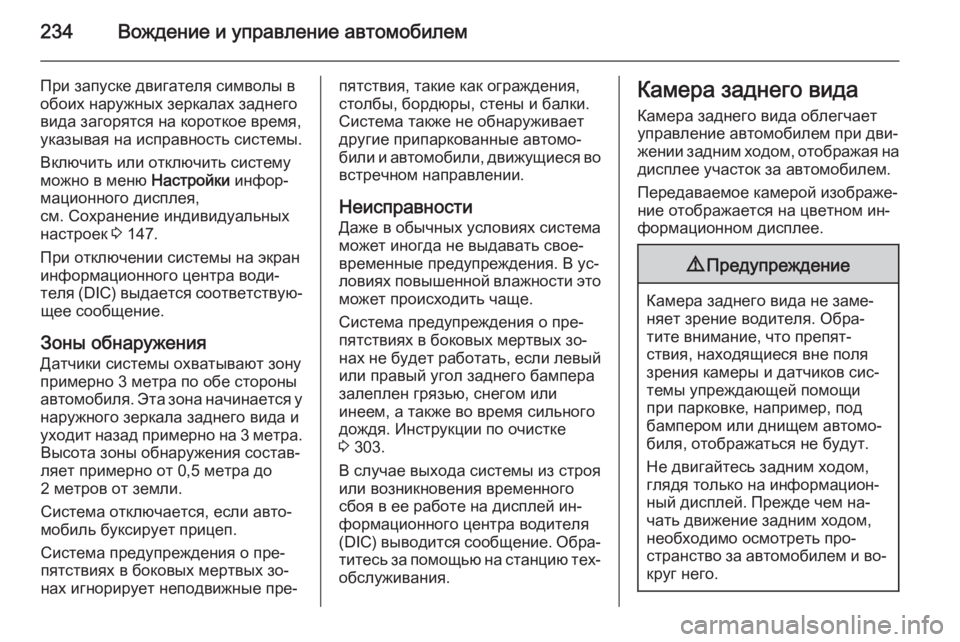

234Вождение и управление автомобилем
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время, указывая на исправность системы.
Включить или отключить систему
можно в меню Настройки инфор‐
мационного дисплея,
см. Сохранение индивидуальных
настроек 3 147.
При отключении системы на экран
информационного центра води‐
теля (DIC) выдается соответствую‐ щее сообщение.
Зоны обнаружения
Датчики системы охватывают зону
примерно 3 метра по обе стороны
автомобиля. Эта зона начинается у наружного зеркала заднего вида и
уходит назад примерно на 3 метра .
Высота зоны обнаружения состав‐
ляет примерно от 0,5 метра до
2 метров от земли.
Система отключается, если авто‐
мобиль буксирует прицеп.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах игнорирует неподвижные пре‐пятствия, такие как ограждения,
столбы, бордюры, стены и балки.
Система также не обнаруживает
другие припаркованные автомо‐
били и автомобили, движущиеся во
встречном направлении.
Неисправности Даже в обычных условиях система
может иногда не выдавать свое‐
временные предупреждения. В ус‐
ловиях повышенной влажности это
может происходить чаще.
Система предупреждения о пре‐ пятствиях в боковых мертвых зо‐
нах не будет работать, если левый или правый угол заднего бампера
залеплен грязью, снегом или
инеем, а также во время сильного
дождя. Инструкции по очистке
3 303.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей ин‐
формационного центра водителя
( DIC) выводится сообщение. Обра‐
титесь за помощью на станцию тех‐ обслуживания.Камера заднего вида
Камера заднего вида облегчает управление автомобилем при дви‐
жении задним ходом, отображая на дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков сис‐
темы упреждающей помощи
при парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть про‐
странство за автомобилем и во‐
круг него.
Page 237 of 341

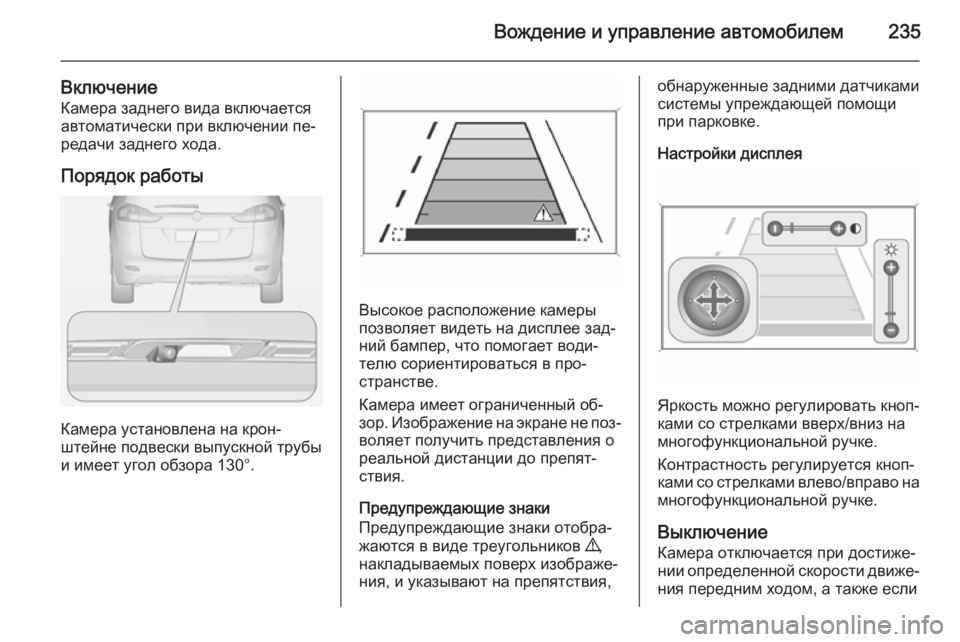

Вождение и управление автомобилем235
ВключениеКамера заднего вида включается
автоматически при включении пе‐
редачи заднего хода.
Порядок работы
Камера установлена на крон‐
штейне подвески выпускной трубы
и имеет угол обзора 130°.
Высокое расположение камеры
позволяет видеть на дисплее зад‐
ний бампер, что помогает води‐
телю сориентироваться в про‐
странстве.
Камера имеет ограниченный об‐ зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Настройки дисплея
Яркость можно регулировать кноп‐
ками со стрелками вверх/вниз на
многофункциональной ручке.
Контрастность регулируется кноп‐
ками со стрелками влево/вправо на многофункциональной ручке.
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐
ния передним ходом, а также если
Page 238 of 341

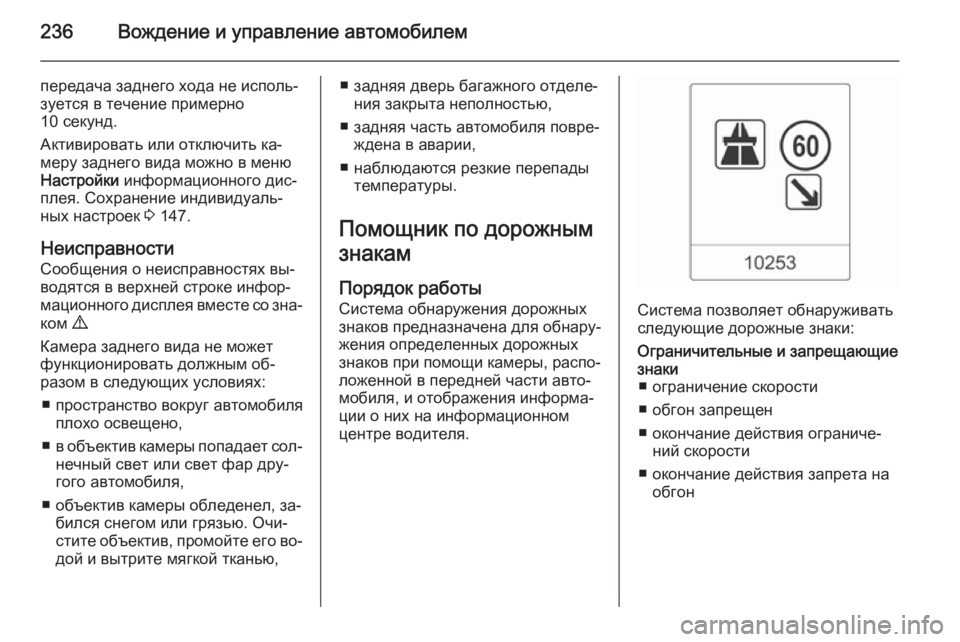

236Вождение и управление автомобилем
передача заднего хода не исполь‐зуется в течение примерно
10 секунд.
Активировать или отключить ка‐
меру заднего вида можно в меню
Настройки информационного дис‐
плея. Сохранение индивидуаль‐
ных настроек 3 147.
Неисправности Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.
Камера заднего вида не может функционировать должным об‐
разом в следующих условиях:
■ пространство вокруг автомобиля плохо освещено,
■ в объектив камеры попадает сол‐
нечный свет или свет фар дру‐
гого автомобиля,
■ объектив камеры обледенел, за‐ бился снегом или грязью. Очи‐
стите объектив, промойте его во‐ дой и вытрите мягкой тканью,■ задняя дверь багажного отделе‐ ния закрыта неполностью,
■ задняя часть автомобиля повре‐ ждена в аварии,
■ наблюдаются резкие перепады температуры.
Помощник по дорожным
знакам
Порядок работы
Система обнаружения дорожных знаков предназначена для обнару‐жения определенных дорожных
знаков при помощи камеры, распо‐ ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на информационном центре водителя.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ■ ограничение скорости
■ обгон запрещен
■ окончание действия ограниче‐ ний скорости
■ окончание действия запрета на обгон
Page 239 of 341

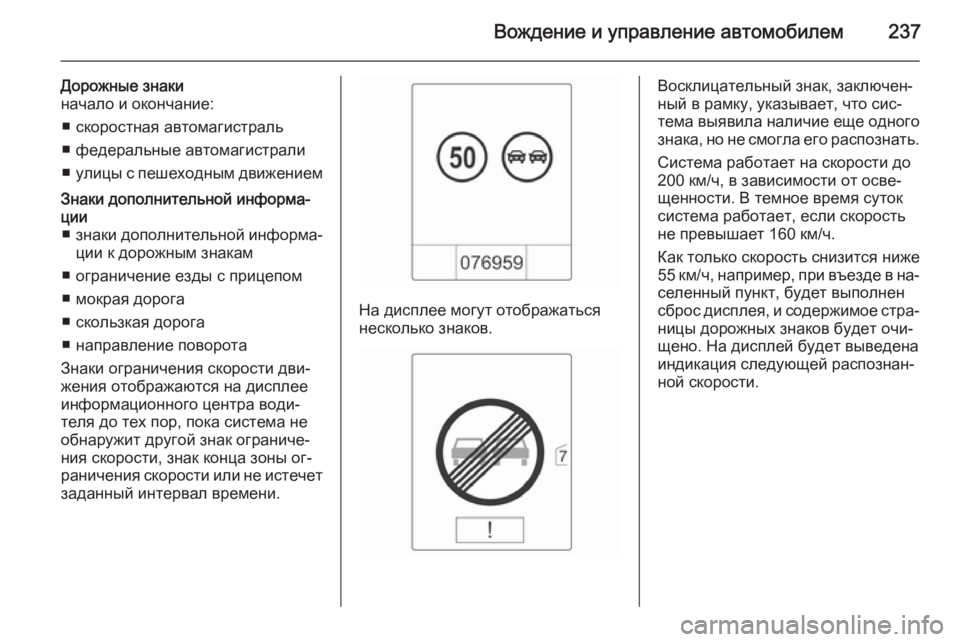

Вождение и управление автомобилем237
Дорожные знаки
начало и окончание:
■ скоростная автомагистраль
■ федеральные автомагистрали
■ улицы с пешеходным движениемЗнаки дополнительной информа‐
ции ■ знаки дополнительной информа‐
ции к дорожным знакам
■ ограничение езды с прицепом
■ мокрая дорога
■ скользкая дорога
■ направление поворота
Знаки ограничения скорости дви‐
жения отображаются на дисплее информационного центра води‐
теля до тех пор, пока система не
обнаружит другой знак ограниче‐
ния скорости, знак конца зоны ог‐
раничения скорости или не истечет заданный интервал времени.
На дисплее могут отображаться
несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что сис‐
тема выявила наличие еще одного знака, но не смогла его распознать.
Система работает на скорости до
200 км/ч, в зависимости от осве‐
щенности. В темное время суток
система работает, если скорость
не превышает 160 км/ч.
Как только скорость снизится ниже
55 км/ч, например , при въезде в на‐
селенный пункт, будет выполнен сброс дисплея, и содержимое стра‐
ницы дорожных знаков будет очи‐
щено. На дисплей будет выведена
индикация следующей распознан‐
ной скорости.
Page 240 of 341

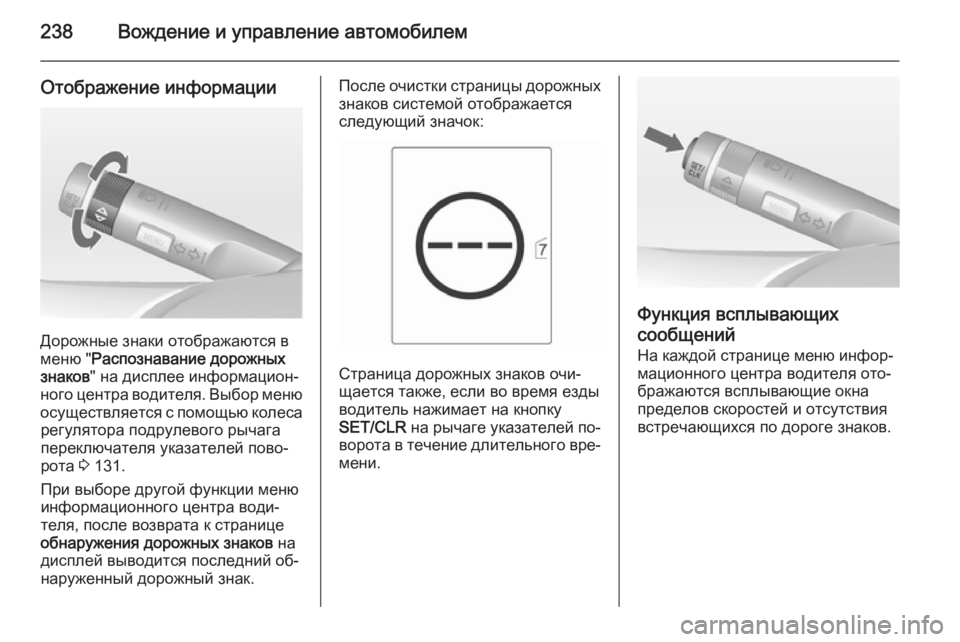

238Вождение и управление автомобилем
Отображение информации
Дорожные знаки отображаются в
меню " Распознавание дорожных
знаков " на дисплее информацион‐
ного центра водителя. Выбор меню осуществляется с помощью колесарегулятора подрулевого рычага
переключателя указателей пово‐
рота 3 131.
При выборе другой функции меню
информационного центра води‐
теля, после возврата к странице
обнаружения дорожных знаков на
дисплей выводится последний об‐ наруженный дорожный знак.
После очистки страницы дорожных
знаков системой отображается следующий значок:
Страница дорожных знаков очи‐
щается также, если во время езды водитель нажимает на кнопку
SET/CLR на рычаге указателей по‐
ворота в течение длительного вре‐ мени.
Функция всплывающих
сообщений
На каждой странице меню инфор‐
мационного центра водителя ото‐ бражаются всплывающие окна
пределов скоростей и отсутствия
встречающихся по дороге знаков.
