OPEL ZAFIRA C 2014 Manual de Instrucciones (in Spanish)

Portaobjetos89

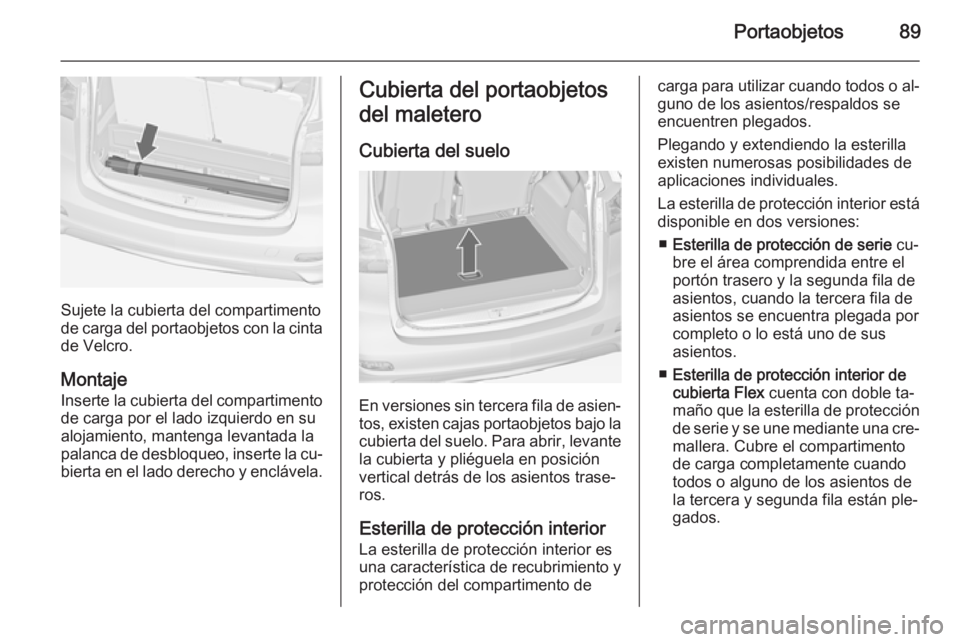

Sujete la cubierta del compartimento
de carga del portaobjetos con la cinta
de Velcro.
Montaje
Inserte la cubierta del compartimento de carga por el lado izquierdo en su
alojamiento, mantenga levantada la
palanca de desbloqueo, inserte la cu‐ bierta en el lado derecho y enclávela.
Cubierta del portaobjetos
del maletero
Cubierta del suelo
En versiones sin tercera fila de asien‐ tos, existen cajas portaobjetos bajo la cubierta del suelo. Para abrir, levante
la cubierta y pliéguela en posición
vertical detrás de los asientos trase‐
ros.
Esterilla de protección interior La esterilla de protección interior es
una característica de recubrimiento y
protección del compartimento de
carga para utilizar cuando todos o al‐ guno de los asientos/respaldos se
encuentren plegados.
Plegando y extendiendo la esterilla
existen numerosas posibilidades de
aplicaciones individuales.
La esterilla de protección interior está disponible en dos versiones:
■ Esterilla de protección de serie cu‐
bre el área comprendida entre el portón trasero y la segunda fila de
asientos, cuando la tercera fila de
asientos se encuentra plegada por
completo o lo está uno de sus
asientos.
■ Esterilla de protección interior de
cubierta Flex cuenta con doble ta‐
maño que la esterilla de protección
de serie y se une mediante una cre‐
mallera. Cubre el compartimento
de carga completamente cuando
todos o alguno de los asientos de
la tercera y segunda fila están ple‐
gados.

90Portaobjetos

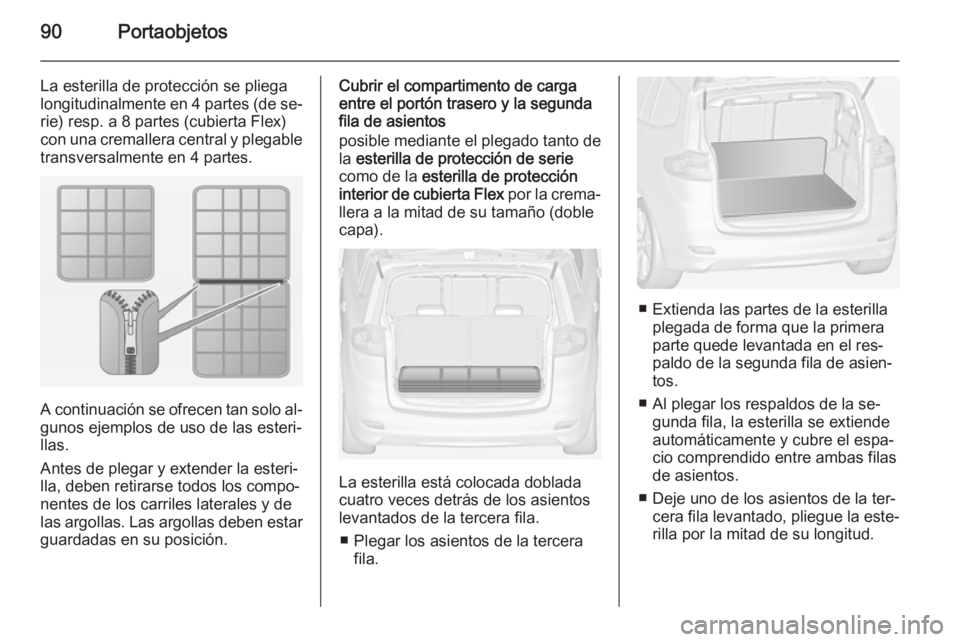

La esterilla de protección se pliega
longitudinalmente en 4 partes (de se‐ rie) resp. a 8 partes (cubierta Flex)con una cremallera central y plegable
transversalmente en 4 partes.
A continuación se ofrecen tan solo al‐ gunos ejemplos de uso de las esteri‐
llas.
Antes de plegar y extender la esteri‐ lla, deben retirarse todos los compo‐nentes de los carriles laterales y delas argollas. Las argollas deben estar
guardadas en su posición.
Cubrir el compartimento de carga
entre el portón trasero y la segunda fila de asientos
posible mediante el plegado tanto de
la esterilla de protección de serie
como de la esterilla de protección
interior de cubierta Flex por la crema‐
llera a la mitad de su tamaño (doble
capa).
La esterilla está colocada doblada
cuatro veces detrás de los asientos
levantados de la tercera fila.
■ Plegar los asientos de la tercera fila.
■ Extienda las partes de la esterilla plegada de forma que la primera
parte quede levantada en el res‐
paldo de la segunda fila de asien‐
tos.
■ Al plegar los respaldos de la se‐ gunda fila, la esterilla se extiende
automáticamente y cubre el espa‐
cio comprendido entre ambas filas
de asientos.
■ Deje uno de los asientos de la ter‐ cera fila levantado, pliegue la este‐
rilla por la mitad de su longitud.

Portaobjetos91

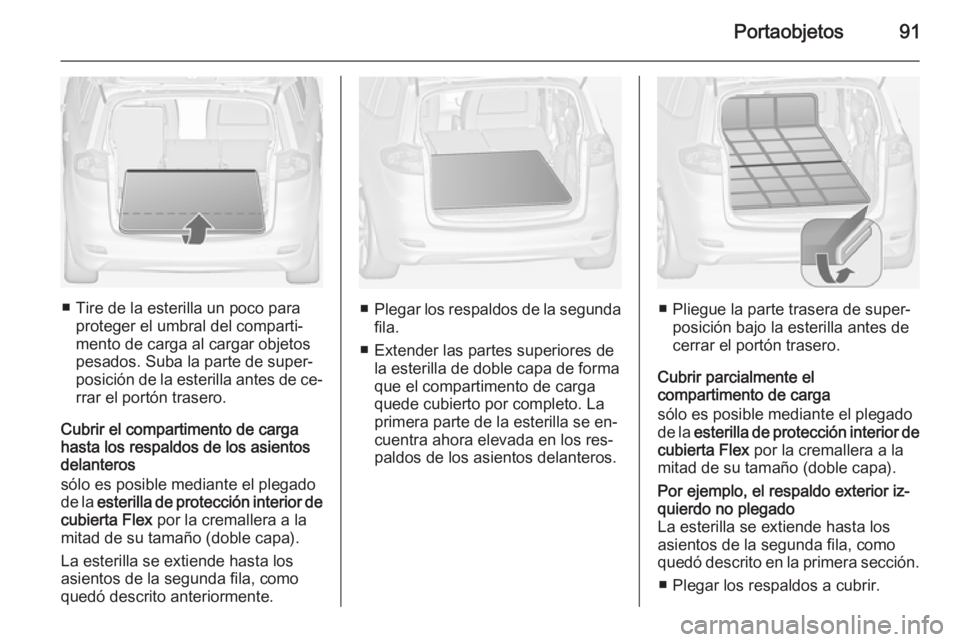

■ Tire de la esterilla un poco paraproteger el umbral del comparti‐
mento de carga al cargar objetos
pesados. Suba la parte de super‐
posición de la esterilla antes de ce‐
rrar el portón trasero.
Cubrir el compartimento de carga hasta los respaldos de los asientos
delanteros
sólo es posible mediante el plegado
de la esterilla de protección interior de
cubierta Flex por la cremallera a la
mitad de su tamaño (doble capa).
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito anteriormente.■ Plegar los respaldos de la segunda
fila.
■ Extender las partes superiores de la esterilla de doble capa de forma
que el compartimento de carga
quede cubierto por completo. La
primera parte de la esterilla se en‐
cuentra ahora elevada en los res‐
paldos de los asientos delanteros.■ Pliegue la parte trasera de super‐ posición bajo la esterilla antes de
cerrar el portón trasero.
Cubrir parcialmente el
compartimento de carga
sólo es posible mediante el plegado
de la esterilla de protección interior de
cubierta Flex por la cremallera a la
mitad de su tamaño (doble capa).
Por ejemplo, el respaldo exterior iz‐
quierdo no plegado
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito en la primera sección.
■ Plegar los respaldos a cubrir.

92Portaobjetos

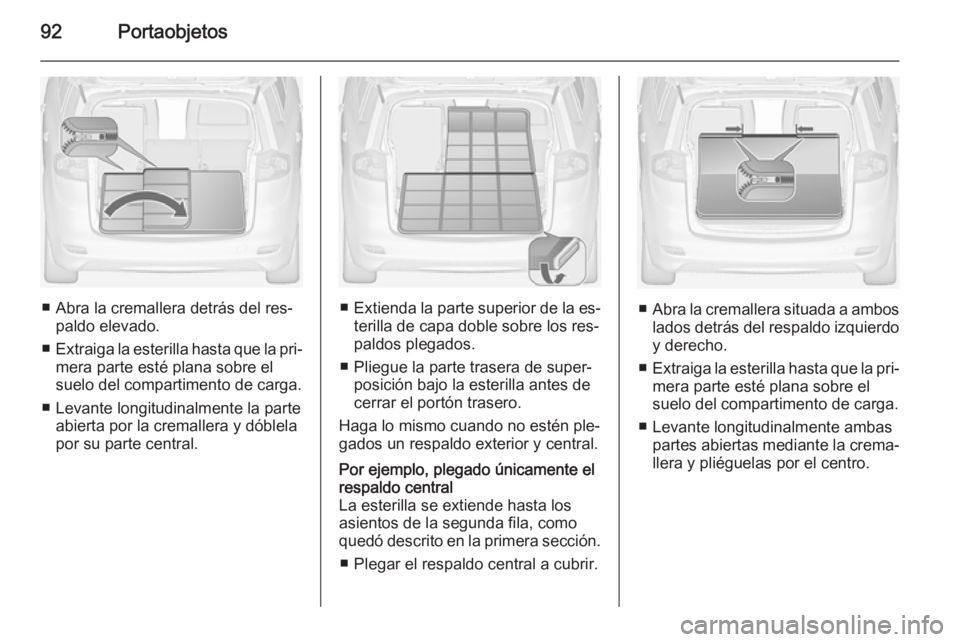

■ Abra la cremallera detrás del res‐paldo elevado.
■ Extraiga la esterilla hasta que la pri‐
mera parte esté plana sobre el
suelo del compartimento de carga.
■ Levante longitudinalmente la parte abierta por la cremallera y dóblela
por su parte central.■ Extienda la parte superior de la es‐
terilla de capa doble sobre los res‐
paldos plegados.
■ Pliegue la parte trasera de super‐ posición bajo la esterilla antes de
cerrar el portón trasero.
Haga lo mismo cuando no estén ple‐
gados un respaldo exterior y central.
Por ejemplo, plegado únicamente el
respaldo central
La esterilla se extiende hasta los asientos de la segunda fila, como
quedó descrito en la primera sección.
■ Plegar el respaldo central a cubrir.
■ Abra la cremallera situada a ambos
lados detrás del respaldo izquierdo y derecho.
■ Extraiga la esterilla hasta que la pri‐
mera parte esté plana sobre el
suelo del compartimento de carga.
■ Levante longitudinalmente ambas partes abiertas mediante la crema‐llera y pliéguelas por el centro.

Portaobjetos93

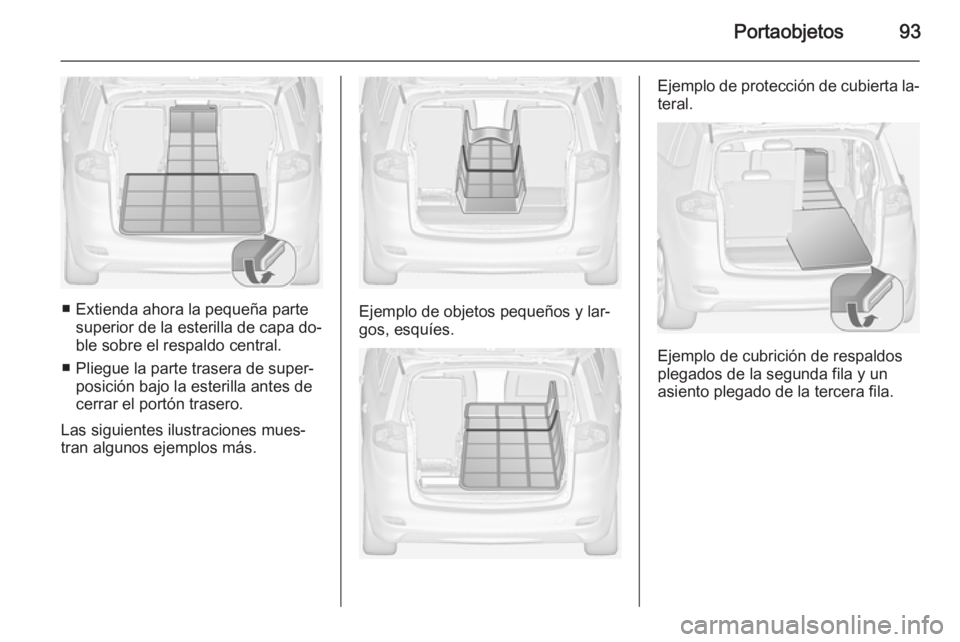

■ Extienda ahora la pequeña partesuperior de la esterilla de capa do‐
ble sobre el respaldo central.
■ Pliegue la parte trasera de super‐ posición bajo la esterilla antes de
cerrar el portón trasero.
Las siguientes ilustraciones mues‐
tran algunos ejemplos más.Ejemplo de objetos pequeños y lar‐
gos, esquíes.
Ejemplo de protección de cubierta la‐
teral.
Ejemplo de cubrición de respaldos
plegados de la segunda fila y un
asiento plegado de la tercera fila.

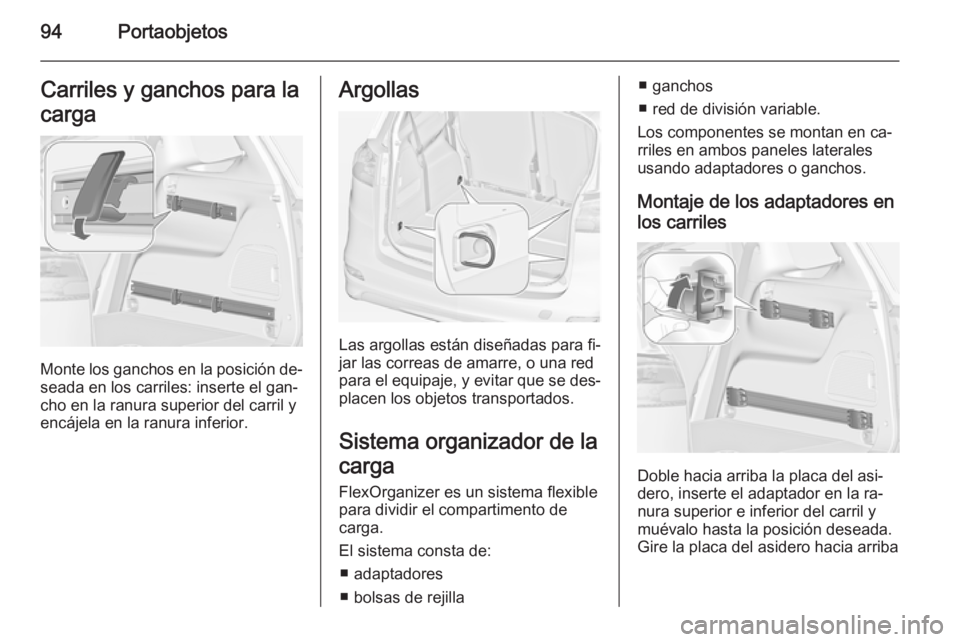

94PortaobjetosCarriles y ganchos para la
carga
Monte los ganchos en la posición de‐
seada en los carriles: inserte el gan‐
cho en la ranura superior del carril y
encájela en la ranura inferior.
Argollas
Las argollas están diseñadas para fi‐
jar las correas de amarre, o una red
para el equipaje, y evitar que se des‐
placen los objetos transportados.
Sistema organizador de la
carga
FlexOrganizer es un sistema flexible
para dividir el compartimento de
carga.
El sistema consta de: ■ adaptadores
■ bolsas de rejilla
■ ganchos
■ red de división variable.
Los componentes se montan en ca‐
rriles en ambos paneles laterales
usando adaptadores o ganchos.
Montaje de los adaptadores en
los carriles
Doble hacia arriba la placa del asi‐
dero, inserte el adaptador en la ra‐
nura superior e inferior del carril y
muévalo hasta la posición deseada.
Gire la placa del asidero hacia arriba

Portaobjetos95

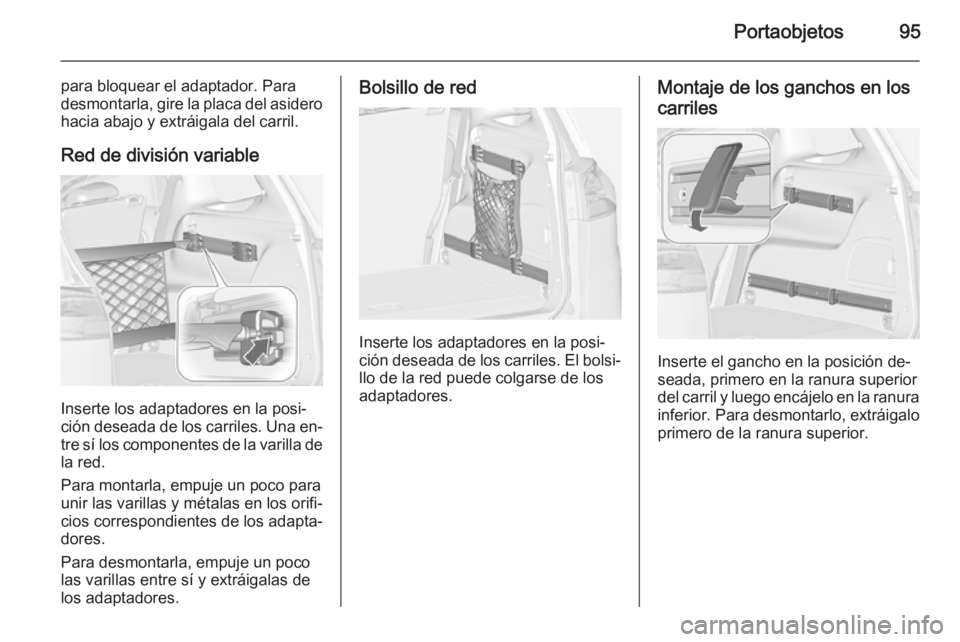

para bloquear el adaptador. Para
desmontarla, gire la placa del asidero hacia abajo y extráigala del carril.
Red de división variable
Inserte los adaptadores en la posi‐
ción deseada de los carriles. Una en‐
tre sí los componentes de la varilla de la red.
Para montarla, empuje un poco para unir las varillas y métalas en los orifi‐
cios correspondientes de los adapta‐
dores.
Para desmontarla, empuje un poco las varillas entre sí y extráigalas de
los adaptadores.
Bolsillo de red
Inserte los adaptadores en la posi‐
ción deseada de los carriles. El bolsi‐
llo de la red puede colgarse de los adaptadores.
Montaje de los ganchos en los
carriles
Inserte el gancho en la posición de‐
seada, primero en la ranura superior del carril y luego encájelo en la ranura
inferior. Para desmontarlo, extráigalo
primero de la ranura superior.

96Portaobjetos

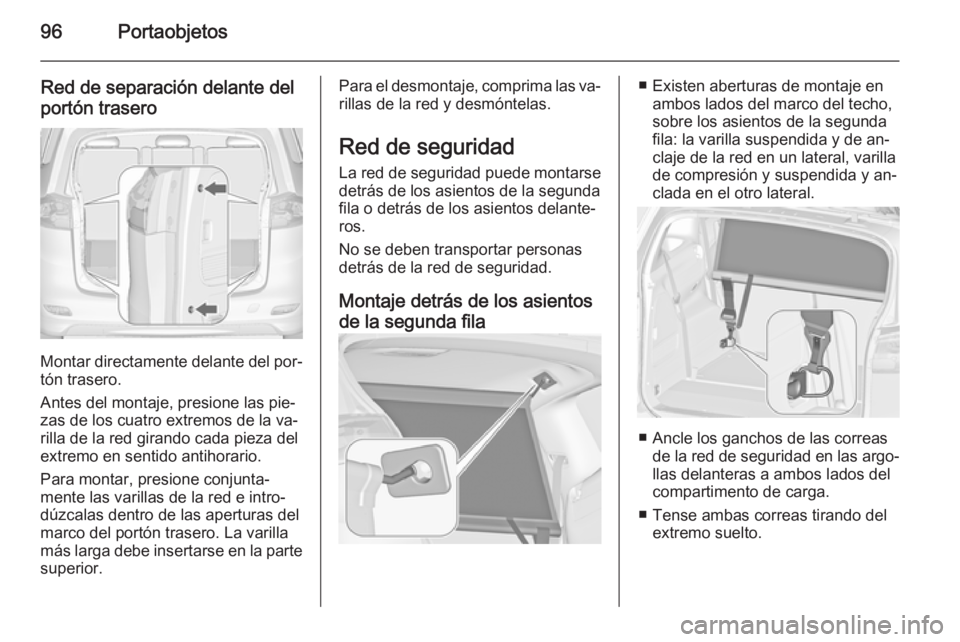

Red de separación delante del
portón trasero
Montar directamente delante del por‐
tón trasero.
Antes del montaje, presione las pie‐
zas de los cuatro extremos de la va‐
rilla de la red girando cada pieza del
extremo en sentido antihorario.
Para montar, presione conjunta‐
mente las varillas de la red e intro‐
dúzcalas dentro de las aperturas del
marco del portón trasero. La varilla
más larga debe insertarse en la parte
superior.
Para el desmontaje, comprima las va‐ rillas de la red y desmóntelas.
Red de seguridad La red de seguridad puede montarse detrás de los asientos de la segunda
fila o detrás de los asientos delante‐ ros.
No se deben transportar personas
detrás de la red de seguridad.
Montaje detrás de los asientos
de la segunda fila■ Existen aberturas de montaje en ambos lados del marco del techo,sobre los asientos de la segunda
fila: la varilla suspendida y de an‐
claje de la red en un lateral, varilla
de compresión y suspendida y an‐
clada en el otro lateral.
■ Ancle los ganchos de las correas de la red de seguridad en las argo‐
llas delanteras a ambos lados del
compartimento de carga.
■ Tense ambas correas tirando del extremo suelto.

Portaobjetos97

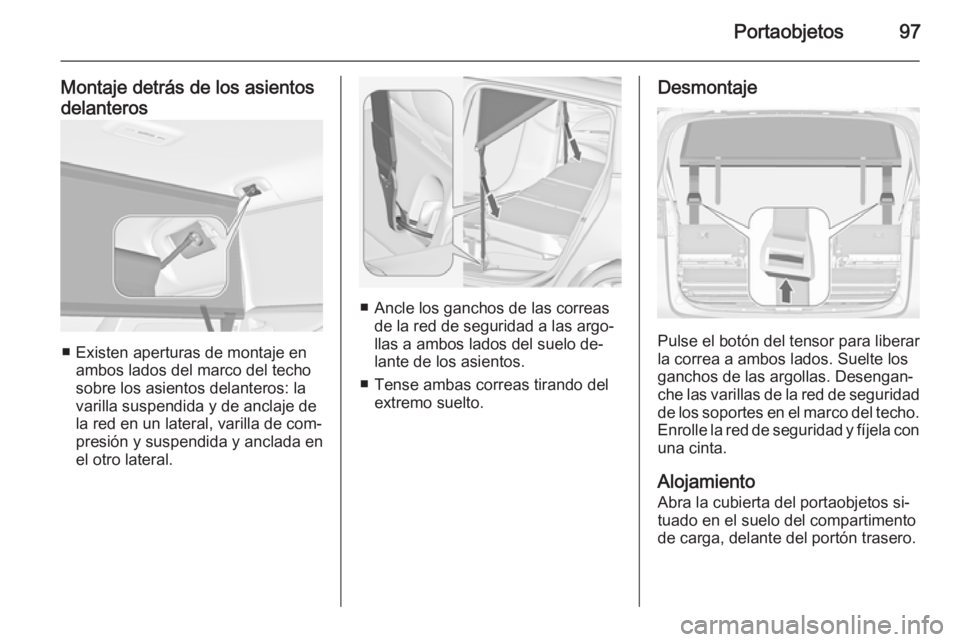

Montaje detrás de los asientos
delanteros
■ Existen aperturas de montaje en ambos lados del marco del techosobre los asientos delanteros: la
varilla suspendida y de anclaje de
la red en un lateral, varilla de com‐
presión y suspendida y anclada en
el otro lateral.
■ Ancle los ganchos de las correas de la red de seguridad a las argo‐
llas a ambos lados del suelo de‐
lante de los asientos.
■ Tense ambas correas tirando del extremo suelto.
Desmontaje
Pulse el botón del tensor para liberar
la correa a ambos lados. Suelte los
ganchos de las argollas. Desengan‐
che las varillas de la red de seguridad de los soportes en el marco del techo.
Enrolle la red de seguridad y fíjela con una cinta.
Alojamiento
Abra la cubierta del portaobjetos si‐
tuado en el suelo del compartimento
de carga, delante del portón trasero.

98Portaobjetos

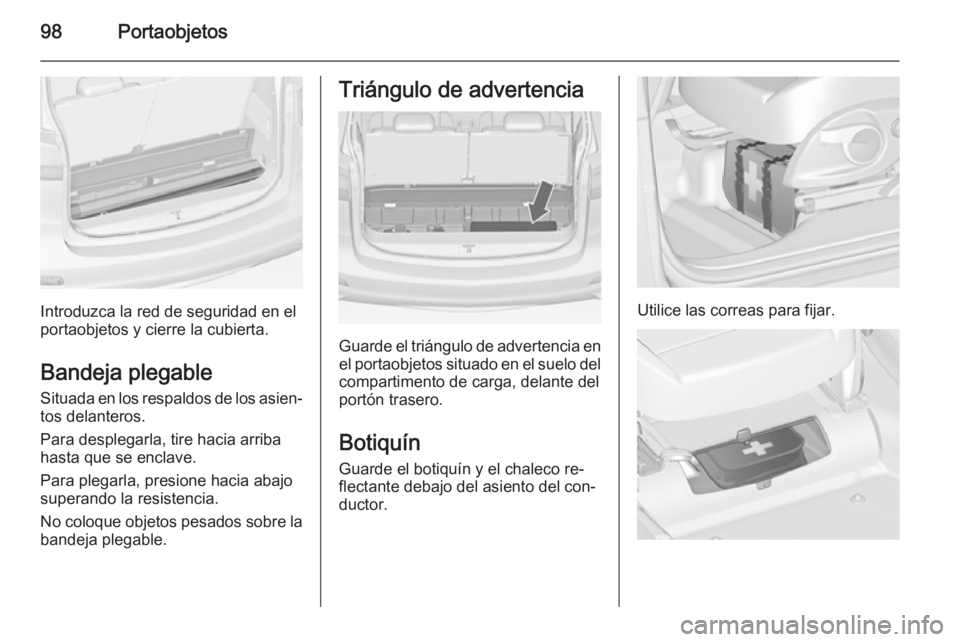

Introduzca la red de seguridad en el
portaobjetos y cierre la cubierta.
Bandeja plegable
Situada en los respaldos de los asien‐
tos delanteros.
Para desplegarla, tire hacia arriba
hasta que se enclave.
Para plegarla, presione hacia abajo superando la resistencia.
No coloque objetos pesados sobre la bandeja plegable.
Triángulo de advertencia
Guarde el triángulo de advertencia en
el portaobjetos situado en el suelo del compartimento de carga, delante del
portón trasero.
Botiquín
Guarde el botiquín y el chaleco re‐
flectante debajo del asiento del con‐
ductor.
Utilice las correas para fijar.
