208Conducción y manejo

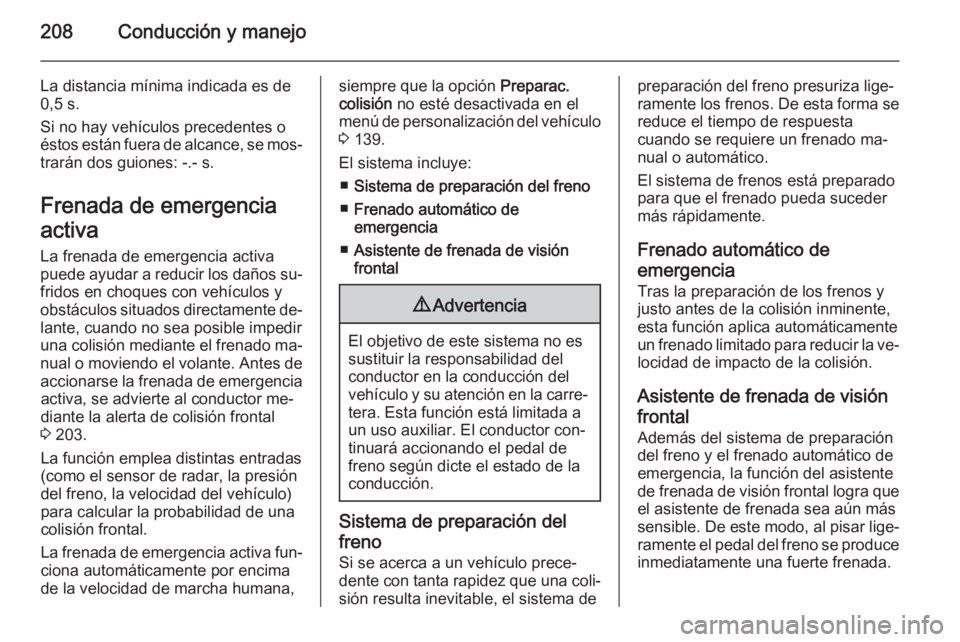

La distancia mínima indicada es de
0,5 s.
Si no hay vehículos precedentes o
éstos están fuera de alcance, se mos‐
trarán dos guiones: -.- s.
Frenada de emergencia
activa
La frenada de emergencia activa puede ayudar a reducir los daños su‐
fridos en choques con vehículos y
obstáculos situados directamente de‐
lante, cuando no sea posible impedir
una colisión mediante el frenado ma‐ nual o moviendo el volante. Antes deaccionarse la frenada de emergencia activa, se advierte al conductor me‐
diante la alerta de colisión frontal
3 203.
La función emplea distintas entradas
(como el sensor de radar, la presión
del freno, la velocidad del vehículo)
para calcular la probabilidad de una
colisión frontal.
La frenada de emergencia activa fun‐
ciona automáticamente por encima
de la velocidad de marcha humana,siempre que la opción Preparac.
colisión no esté desactivada en el
menú de personalización del vehículo 3 139.
El sistema incluye: ■ Sistema de preparación del freno
■ Frenado automático de
emergencia
■ Asistente de frenada de visión
frontal9 Advertencia
El objetivo de este sistema no es
sustituir la responsabilidad del
conductor en la conducción del
vehículo y su atención en la carre‐ tera. Esta función está limitada a
un uso auxiliar. El conductor con‐
tinuará accionando el pedal de
freno según dicte el estado de la
conducción.
Sistema de preparación del
freno
Si se acerca a un vehículo prece‐
dente con tanta rapidez que una coli‐
sión resulta inevitable, el sistema de
preparación del freno presuriza lige‐
ramente los frenos. De esta forma se reduce el tiempo de respuesta
cuando se requiere un frenado ma‐
nual o automático.
El sistema de frenos está preparado
para que el frenado pueda suceder
más rápidamente.
Frenado automático de
emergencia Tras la preparación de los frenos y
justo antes de la colisión inminente, esta función aplica automáticamenteun frenado limitado para reducir la ve‐
locidad de impacto de la colisión.
Asistente de frenada de visión
frontal Además del sistema de preparacióndel freno y el frenado automático de
emergencia, la función del asistente
de frenada de visión frontal logra que
el asistente de frenada sea aún más
sensible. De este modo, al pisar lige‐ ramente el pedal del freno se produce
inmediatamente una fuerte frenada.

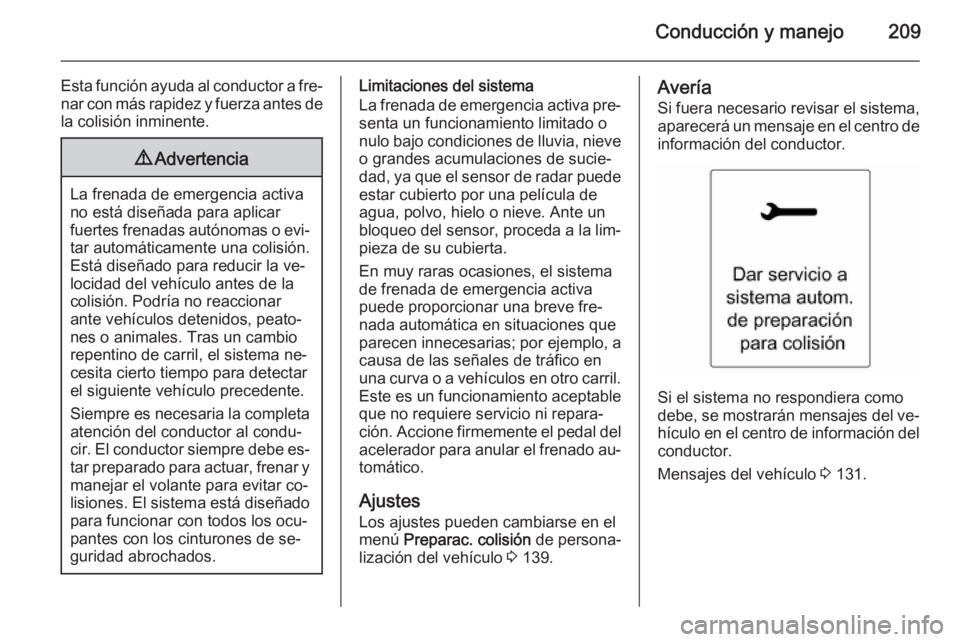

Conducción y manejo209
Esta función ayuda al conductor a fre‐
nar con más rapidez y fuerza antes de la colisión inminente.9 Advertencia
La frenada de emergencia activa
no está diseñada para aplicar
fuertes frenadas autónomas o evi‐ tar automáticamente una colisión.
Está diseñado para reducir la ve‐
locidad del vehículo antes de la
colisión. Podría no reaccionar
ante vehículos detenidos, peato‐
nes o animales. Tras un cambio
repentino de carril, el sistema ne‐
cesita cierto tiempo para detectar
el siguiente vehículo precedente.
Siempre es necesaria la completa atención del conductor al condu‐
cir. El conductor siempre debe es‐
tar preparado para actuar, frenar y
manejar el volante para evitar co‐
lisiones. El sistema está diseñado para funcionar con todos los ocu‐
pantes con los cinturones de se‐
guridad abrochados.
Limitaciones del sistema
La frenada de emergencia activa pre‐ senta un funcionamiento limitado o
nulo bajo condiciones de lluvia, nieve
o grandes acumulaciones de sucie‐ dad, ya que el sensor de radar puede
estar cubierto por una película de
agua, polvo, hielo o nieve. Ante un
bloqueo del sensor, proceda a la lim‐ pieza de su cubierta.
En muy raras ocasiones, el sistema
de frenada de emergencia activa
puede proporcionar una breve fre‐
nada automática en situaciones que
parecen innecesarias; por ejemplo, a
causa de las señales de tráfico en
una curva o a vehículos en otro carril.
Este es un funcionamiento aceptable que no requiere servicio ni repara‐
ción. Accione firmemente el pedal del acelerador para anular el frenado au‐
tomático.
Ajustes
Los ajustes pueden cambiarse en el
menú Preparac. colisión de persona‐
lización del vehículo 3 139.Avería
Si fuera necesario revisar el sistema, aparecerá un mensaje en el centro de
información del conductor.
Si el sistema no respondiera como
debe, se mostrarán mensajes del ve‐ hículo en el centro de información del
conductor.
Mensajes del vehículo 3 131.

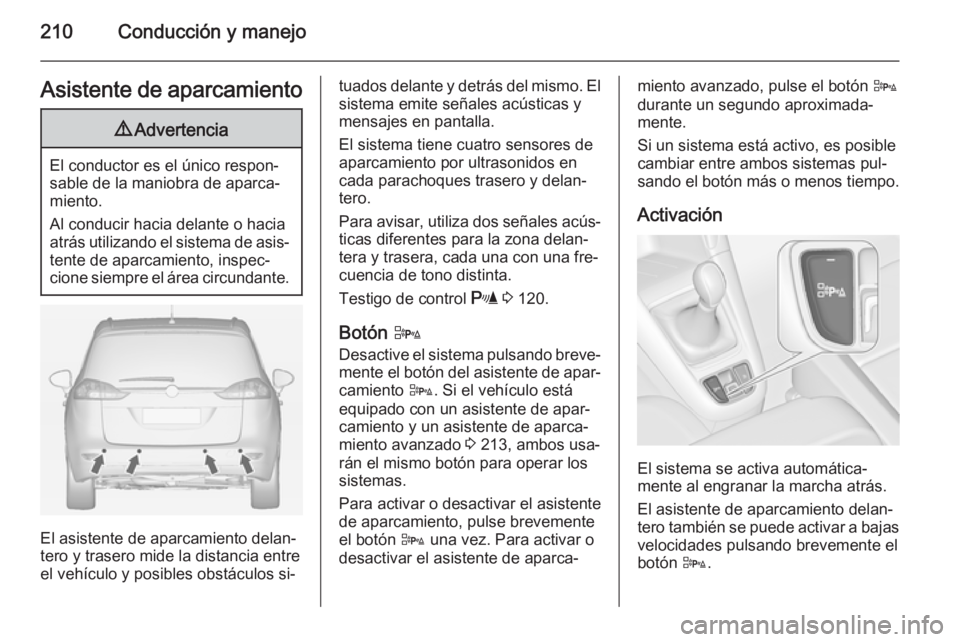

210Conducción y manejoAsistente de aparcamiento9Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos si‐
tuados delante y detrás del mismo. El
sistema emite señales acústicas y
mensajes en pantalla.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una fre‐
cuencia de tono distinta.
Testigo de control r 3 120.
Botón D
Desactive el sistema pulsando breve‐
mente el botón del asistente de apar‐ camiento D. Si el vehículo está
equipado con un asistente de apar‐
camiento y un asistente de aparca‐
miento avanzado 3 213, ambos usa‐
rán el mismo botón para operar los
sistemas.
Para activar o desactivar el asistente
de aparcamiento, pulse brevemente
el botón D una vez. Para activar o
desactivar el asistente de aparca‐miento avanzado, pulse el botón D
durante un segundo aproximada‐ mente.
Si un sistema está activo, es posible
cambiar entre ambos sistemas pul‐
sando el botón más o menos tiempo.
Activación
El sistema se activa automática‐
mente al engranar la marcha atrás.
El asistente de aparcamiento delan‐
tero también se puede activar a bajas
velocidades pulsando brevemente el
botón D.

Conducción y manejo211

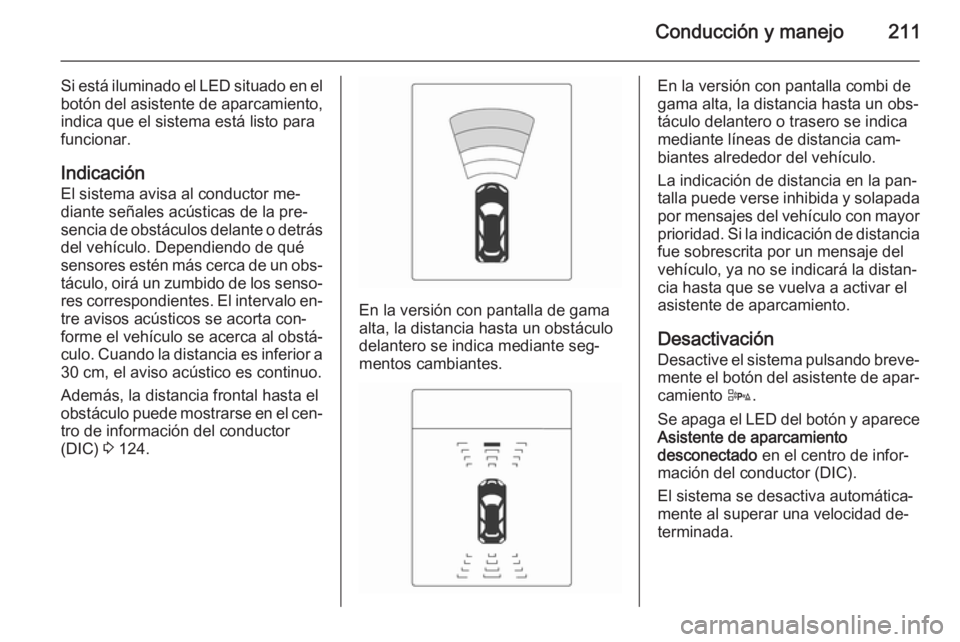

Si está iluminado el LED situado en el
botón del asistente de aparcamiento, indica que el sistema está listo para
funcionar.
Indicación
El sistema avisa al conductor me‐
diante señales acústicas de la pre‐
sencia de obstáculos delante o detrás
del vehículo. Dependiendo de qué
sensores estén más cerca de un obs‐ táculo, oirá un zumbido de los senso‐
res correspondientes. El intervalo en‐
tre avisos acústicos se acorta con‐
forme el vehículo se acerca al obstá‐
culo. Cuando la distancia es inferior a
30 cm, el aviso acústico es continuo.
Además, la distancia frontal hasta el
obstáculo puede mostrarse en el cen‐
tro de información del conductor
(DIC) 3 124.
En la versión con pantalla de gama
alta, la distancia hasta un obstáculo
delantero se indica mediante seg‐
mentos cambiantes.
En la versión con pantalla combi de
gama alta, la distancia hasta un obs‐ táculo delantero o trasero se indica
mediante líneas de distancia cam‐
biantes alrededor del vehículo.
La indicación de distancia en la pan‐
talla puede verse inhibida y solapada
por mensajes del vehículo con mayor
prioridad. Si la indicación de distancia
fue sobrescrita por un mensaje del
vehículo, ya no se indicará la distan‐
cia hasta que se vuelva a activar el
asistente de aparcamiento.
Desactivación Desactive el sistema pulsando breve‐
mente el botón del asistente de apar‐ camiento D.
Se apaga el LED del botón y aparece
Asistente de aparcamiento
desconectado en el centro de infor‐
mación del conductor (DIC).
El sistema se desactiva automática‐
mente al superar una velocidad de‐
terminada.

212Conducción y manejo

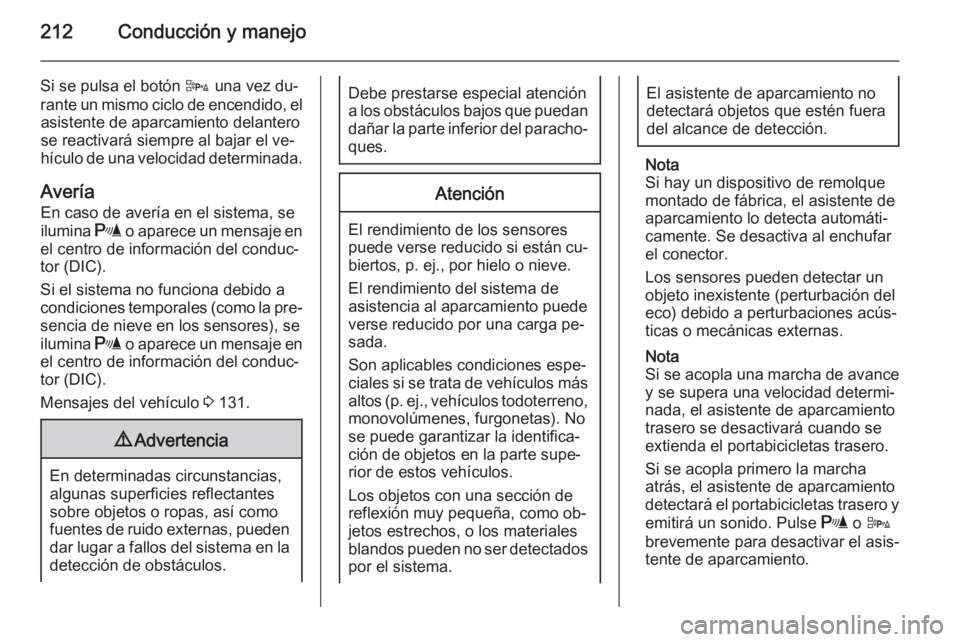

Si se pulsa el botón D una vez du‐
rante un mismo ciclo de encendido, el asistente de aparcamiento delantero
se reactivará siempre al bajar el ve‐
hículo de una velocidad determinada.
Avería En caso de avería en el sistema, seilumina r o aparece un mensaje en
el centro de información del conduc‐
tor (DIC).
Si el sistema no funciona debido a
condiciones temporales (como la pre‐
sencia de nieve en los sensores), se
ilumina r o aparece un mensaje en
el centro de información del conduc‐
tor (DIC).
Mensajes del vehículo 3 131.9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Debe prestarse especial atención
a los obstáculos bajos que puedan
dañar la parte inferior del paracho‐
ques.Atención
El rendimiento de los sensores
puede verse reducido si están cu‐
biertos, p. ej., por hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐ sada.
Son aplicables condiciones espe‐
ciales si se trata de vehículos más altos (p. ej., vehículos todoterreno, monovolúmenes, furgonetas). No
se puede garantizar la identifica‐
ción de objetos en la parte supe‐
rior de estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.
El asistente de aparcamiento no detectará objetos que estén fuera
del alcance de detección.
Nota
Si hay un dispositivo de remolque montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Los sensores pueden detectar un
objeto inexistente (perturbación del
eco) debido a perturbaciones acús‐
ticas o mecánicas externas.
Nota
Si se acopla una marcha de avance
y se supera una velocidad determi‐
nada, el asistente de aparcamiento
trasero se desactivará cuando se
extienda el portabicicletas trasero.
Si se acopla primero la marcha
atrás, el asistente de aparcamiento
detectará el portabicicletas trasero y
emitirá un sonido. Pulse r o D
brevemente para desactivar el asis‐
tente de aparcamiento.

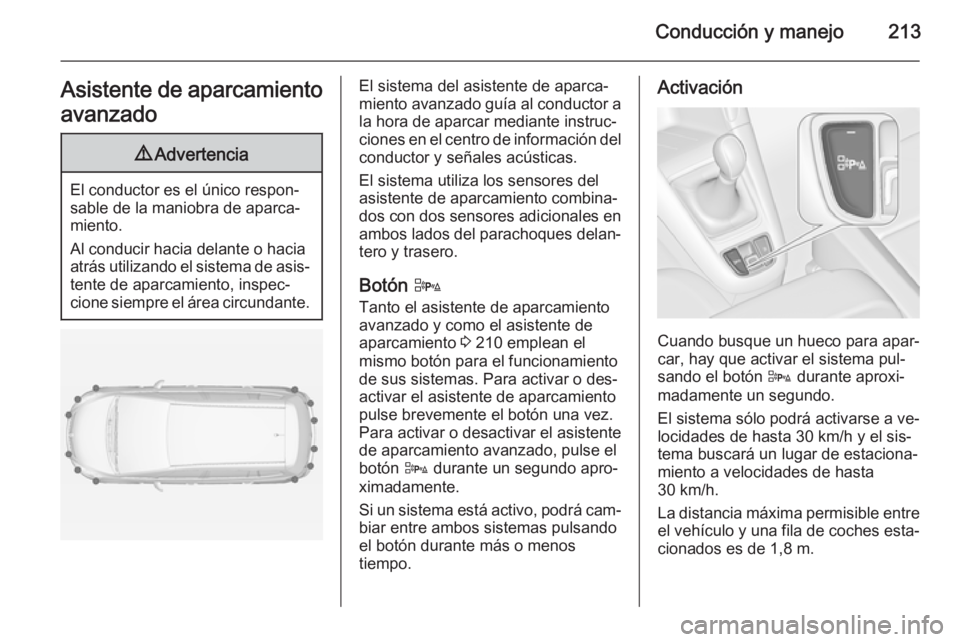

Conducción y manejo213Asistente de aparcamientoavanzado9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐
cione siempre el área circundante.
El sistema del asistente de aparca‐
miento avanzado guía al conductor a la hora de aparcar mediante instruc‐
ciones en el centro de información del
conductor y señales acústicas.
El sistema utiliza los sensores del
asistente de aparcamiento combina‐
dos con dos sensores adicionales en ambos lados del parachoques delan‐tero y trasero.
Botón D
Tanto el asistente de aparcamiento
avanzado y como el asistente de
aparcamiento 3 210 emplean el
mismo botón para el funcionamiento de sus sistemas. Para activar o des‐
activar el asistente de aparcamiento pulse brevemente el botón una vez.
Para activar o desactivar el asistente
de aparcamiento avanzado, pulse el
botón D durante un segundo apro‐
ximadamente.
Si un sistema está activo, podrá cam‐ biar entre ambos sistemas pulsando
el botón durante más o menos
tiempo.Activación
Cuando busque un hueco para apar‐
car, hay que activar el sistema pul‐ sando el botón D durante aproxi‐
madamente un segundo.
El sistema sólo podrá activarse a ve‐
locidades de hasta 30 km/h y el sis‐
tema buscará un lugar de estaciona‐
miento a velocidades de hasta
30 km/h.
La distancia máxima permisible entre
el vehículo y una fila de coches esta‐
cionados es de 1,8 m.

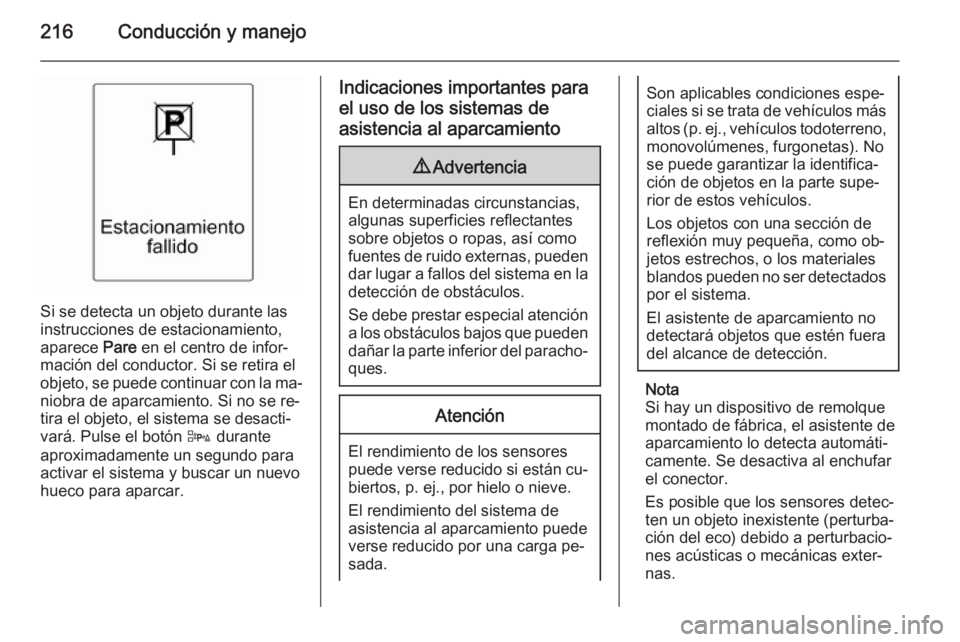

216Conducción y manejo
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en el centro de infor‐
mación del conductor. Si se retira el
objeto, se puede continuar con la ma‐ niobra de aparcamiento. Si no se re‐
tira el objeto, el sistema se desacti‐
vará. Pulse el botón D durante
aproximadamente un segundo para
activar el sistema y buscar un nuevo
hueco para aparcar.
Indicaciones importantes para
el uso de los sistemas de
asistencia al aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento de los sensores
puede verse reducido si están cu‐ biertos, p. ej., por hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐ sada.
Son aplicables condiciones espe‐
ciales si se trata de vehículos más altos (p. ej., vehículos todoterreno, monovolúmenes, furgonetas). No
se puede garantizar la identifica‐
ción de objetos en la parte supe‐
rior de estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.
El asistente de aparcamiento no detectará objetos que estén fuera
del alcance de detección.
Nota
Si hay un dispositivo de remolque montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.

Conducción y manejo217

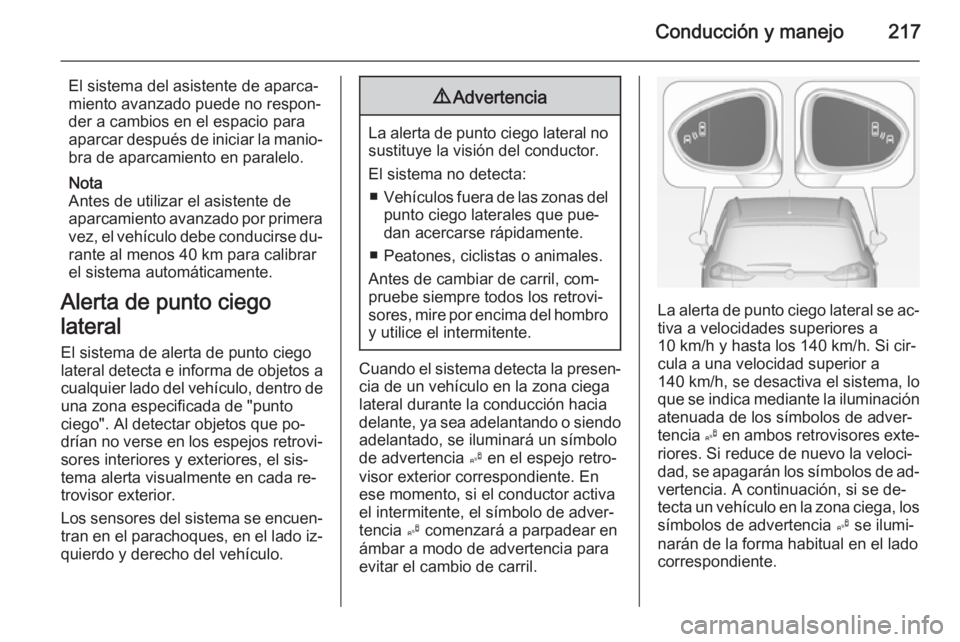

El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐ bra de aparcamiento en paralelo.
Nota
Antes de utilizar el asistente de
aparcamiento avanzado por primera
vez, el vehículo debe conducirse du‐
rante al menos 40 km para calibrar
el sistema automáticamente.
Alerta de punto ciego
lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que po‐ drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado iz‐
quierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta: ■ Vehículos fuera de las zonas del
punto ciego laterales que pue‐
dan acercarse rápidamente.
■ Peatones, ciclistas o animales.
Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro
y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En
ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar a modo de advertencia para
evitar el cambio de carril.
La alerta de punto ciego lateral se ac‐ tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de ad‐ vertencia. A continuación, si se de‐
tecta un vehículo en la zona ciega, los
símbolos de advertencia B se ilumi‐
narán de la forma habitual en el lado
correspondiente.

218Conducción y manejo

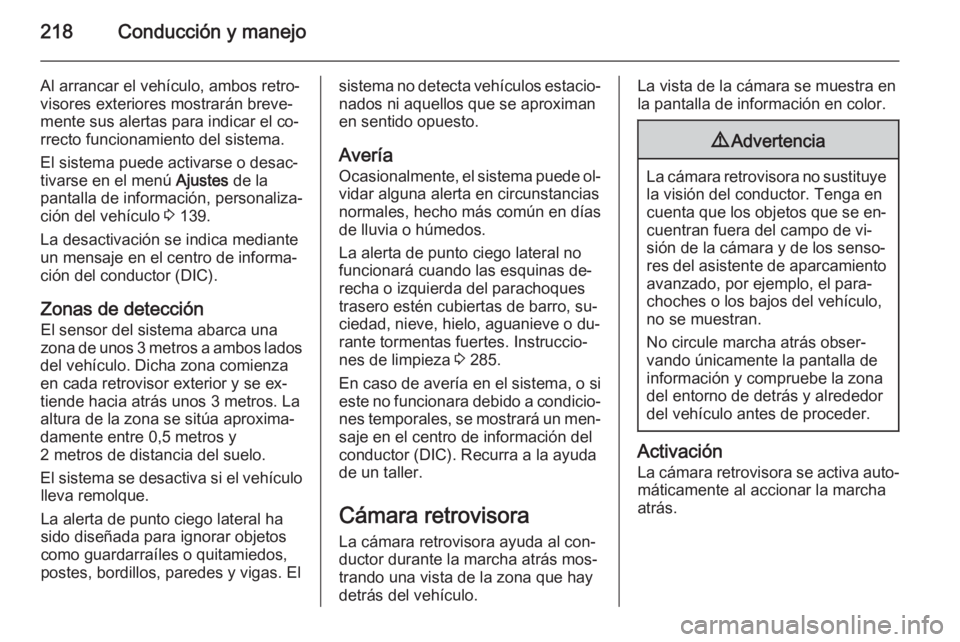

Al arrancar el vehículo, ambos retro‐visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la
pantalla de información, personaliza‐
ción del vehículo 3 139.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor (DIC).
Zonas de detección El sensor del sistema abarca una
zona de unos 3 metros a ambos lados
del vehículo. Dicha zona comienza en cada retrovisor exterior y se ex‐tiende hacia atrás unos 3 metros. La
altura de la zona se sitúa aproxima‐
damente entre 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. Elsistema no detecta vehículos estacio‐
nados ni aquellos que se aproximan
en sentido opuesto.
Avería
Ocasionalmente, el sistema puede ol‐
vidar alguna alerta en circunstancias
normales, hecho más común en días de lluvia o húmedos.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐ recha o izquierda del parachoques
trasero estén cubiertas de barro, su‐
ciedad, nieve, hielo, aguanieve o du‐
rante tormentas fuertes. Instruccio‐
nes de limpieza 3 285.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐
nes temporales, se mostrará un men‐ saje en el centro de información del
conductor (DIC). Recurra a la ayuda
de un taller.
Cámara retrovisora
La cámara retrovisora ayuda al con‐
ductor durante la marcha atrás mos‐
trando una vista de la zona que hay detrás del vehículo.La vista de la cámara se muestra en
la pantalla de información en color.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se en‐
cuentran fuera del campo de vi‐
sión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.

Conducción y manejo219

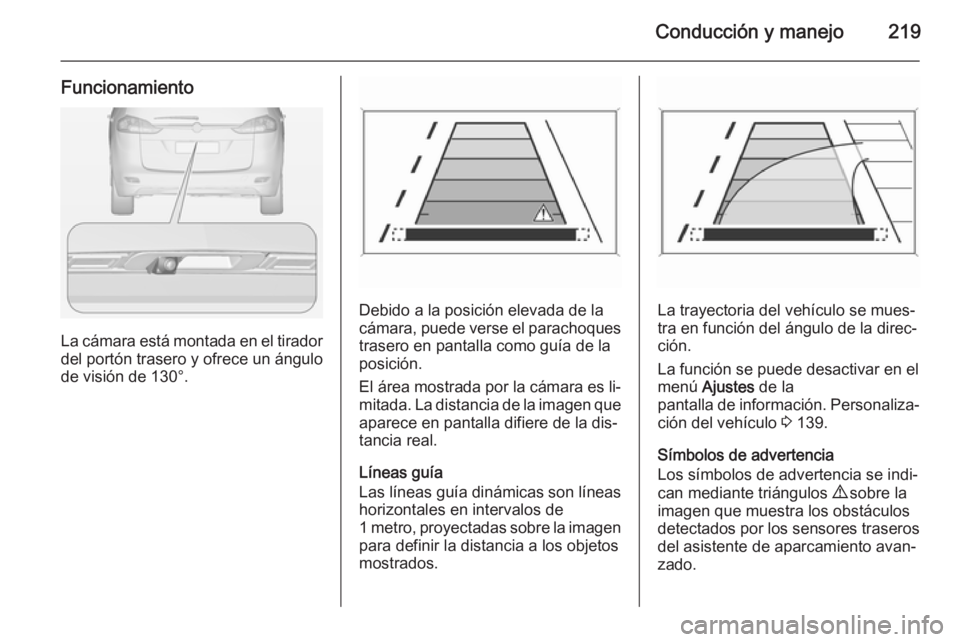

Funcionamiento
La cámara está montada en el tiradordel portón trasero y ofrece un ángulo
de visión de 130°.
Debido a la posición elevada de la
cámara, puede verse el parachoques
trasero en pantalla como guía de la
posición.
El área mostrada por la cámara es li‐ mitada. La distancia de la imagen que
aparece en pantalla difiere de la dis‐
tancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
1 metro, proyectadas sobre la imagen para definir la distancia a los objetos
mostrados.La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
La función se puede desactivar en el
menú Ajustes de la
pantalla de información. Personaliza‐
ción del vehículo 3 139.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
