Rijden en bediening169Bij auto's met automatische ver‐snellingsbak kan de sleutel al‐
leen worden verwijderd met de
keuzehendel in stand P.
■ Vergrendel de auto.
■ Diefstalalarmsysteem inschakelen.
Let op
Bij een ongeval waarbij airbags wor‐
den geactiveerd, wordt de motor au‐
tomatisch uitgeschakeld als het
voertuig binnen een bepaalde tijd tot stilstand komt.
Uitlaatgassen9 Gevaar
Motoruitlaatgassen bevatten het
giftige en bovendien kleur- en
geurloze koolmonoxide dat bij in‐
ademen levensgevaarlijk kan zijn.
Wanneer uitlaatgassen in de pas‐
sagiersruimte dringen, de ruiten openen. Oorzaak van de storing
door een werkplaats laten verhel‐
pen.
Niet met een geopende achterklep
rijden, aangezien er dan uitlaat‐
gassen de passagiersruimte bin‐
nen kunnen dringen.
Roetfilter
Het roetfilter verwijdert schadelijke
roetdeeltjes uit de uitlaatgassen. Het
systeem heeft een zelfreinigende
functie die tijdens het rijden automa‐
tisch wordt geactiveerd, zonder dat
hier een bericht over verschijnt. Het
filter wordt geregenereerd door ach‐
tergebleven roetdeeltjes periodiek bij
een hoge temperatuur te verbranden. Dit proces vindt in bepaalde rijom‐
standigheden automatisch plaats en
kan tot 25 minuten duren. Dit heeft
normaal tussen 7 en 12 minuten no‐
dig. Autostop is niet beschikbaar en
het brandstofverbruik kan in deze pe‐ riode hoger zijn. Enige geur- en rook‐
ontwikkeling tijdens deze procedure
is normaal.
In bepaalde rijomstandigheden, zoals bij korte ritten, kan het systeem zich‐
zelf niet automatisch reinigen.

170Rijden en bediening
Wanneer het filter geregenereerdmoet worden maar de recente rijom‐standigheden geen automatische re‐
generatie toelieten, knippert controle‐
lamp %. Tegelijkertijd verschijnt
Roetfilter is vol, rijd door of
waarschuwingscode 55 op het Driver
Information Centre.
% brandt wanneer het roetfilter vol is.
Start het regeneratieproces zo spoe‐
dig mogelijk.
% knippert wanneer de maximale
verzadigingsgraad van het filter is be‐
reikt. Start het regeneratieproces on‐
middellijk om schade aan de motor te
voorkomen.
Regeneratieproces
Blijf rijden om het regeneratieproces
te activeren en houd het motortoeren‐ tal boven 2000 1/min. Zo nodig terug‐
schakelen. De reiniging van het roet‐
filter wordt dan gestart.
Als ook g gaat branden is regene‐
ratie niet mogelijk. Roep de hulp van
een werkplaats in.Voorzichtig
Wordt het reinigingsproces onder‐ broken, dan bestaat het risico dater zware motorschade ontstaat.
De reiniging verloopt het snelst bij
hoge motortoeren en een zware be‐
lasting.
Controlelamp % dooft zodra de rege‐
neratie is afgerond.
Katalysator
De katalysator vermindert de hoe‐
veelheid schadelijke stoffen in de uit‐
laatgassen.
Voorzichtig
Het gebruik van andere brandstof‐ kwaliteiten dan die genoemd op
pagina 3 216, 3 286 kan aanlei‐
ding geven tot schade aan de ka‐
talysator en elektronische onder‐
delen.
Onverbrande benzine kan leiden
tot oververhitting van en schade
aan de katalysator. Daarom de startmotor niet onnodig lang laten
draaien, de tank niet leegrijden en
de motor niet door duwen of sle‐
pen proberen te starten.
Bij overslag, een onregelmatige mo‐
torloop, beperkingen van het motor‐
vermogen of andere ongewone sto‐
ringen, de oorzaak van de storing
meteen door een werkplaats laten
verhelpen. In noodgevallen kan er
korte tijd met matige snelheid en laag
motortoerental verder worden gere‐
den.
AdBlueAlgemene informatie Selectieve katalysatorreductie
(BlueInjection) is een methode voor
het aanzienlijk terugbrengen van het
aandeel stikstofoxide in de uitstoot

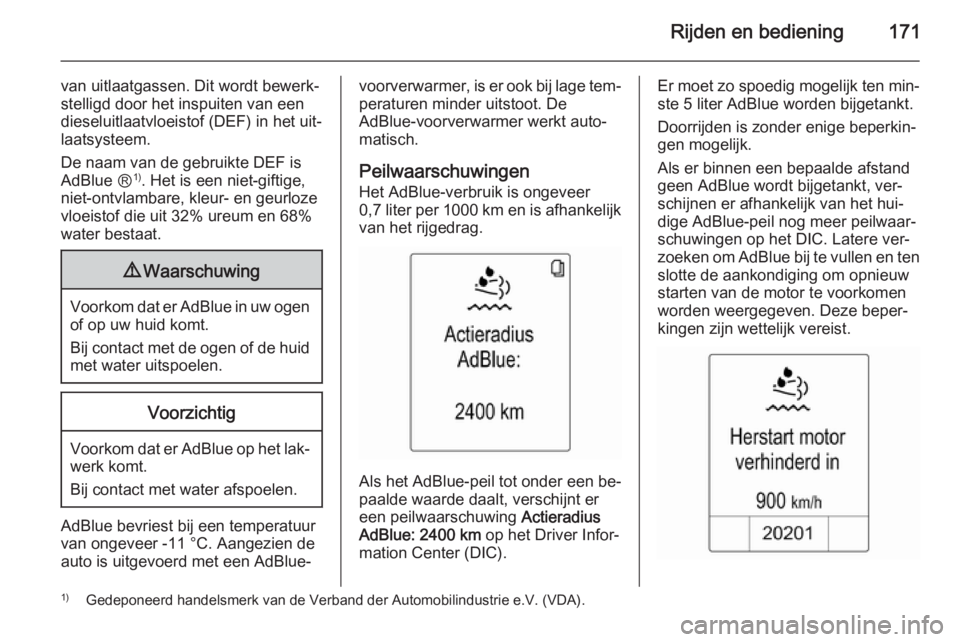

Rijden en bediening171
van uitlaatgassen. Dit wordt bewerk‐
stelligd door het inspuiten van een
dieseluitlaatvloeistof (DEF) in het uit‐
laatsysteem.
De naam van de gebruikte DEF is AdBlue Ⓡ 1)
. Het is een niet-giftige,
niet-ontvlambare, kleur- en geurloze vloeistof die uit 32% ureum en 68% water bestaat.9 Waarschuwing
Voorkom dat er AdBlue in uw ogen
of op uw huid komt.
Bij contact met de ogen of de huid
met water uitspoelen.
Voorzichtig
Voorkom dat er AdBlue op het lak‐
werk komt.
Bij contact met water afspoelen.
AdBlue bevriest bij een temperatuur
van ongeveer -11 °C. Aangezien de
auto is uitgevoerd met een AdBlue-
voorverwarmer, is er ook bij lage tem‐ peraturen minder uitstoot. De
AdBlue-voorverwarmer werkt auto‐
matisch.
Peilwaarschuwingen
Het AdBlue-verbruik is ongeveer 0,7 liter per 1000 km en is afhankelijk
van het rijgedrag.
Als het AdBlue-peil tot onder een be‐
paalde waarde daalt, verschijnt er een peilwaarschuwing Actieradius
AdBlue: 2400 km op het Driver Infor‐
mation Center (DIC).
Er moet zo spoedig mogelijk ten min‐ ste 5 liter AdBlue worden bijgetankt.
Doorrijden is zonder enige beperkin‐
gen mogelijk.
Als er binnen een bepaalde afstand
geen AdBlue wordt bijgetankt, ver‐
schijnen er afhankelijk van het hui‐
dige AdBlue-peil nog meer peilwaar‐
schuwingen op het DIC. Latere ver‐ zoeken om AdBlue bij te vullen en ten slotte de aankondiging om opnieuw
starten van de motor te voorkomen
worden weergegeven. Deze beper‐
kingen zijn wettelijk vereist.1) Gedeponeerd handelsmerk van de Verband der Automobilindustrie e.V. (VDA).

172Rijden en bediening
Bij een AdBlue-bereik van 900 km
worden de volgende waarschuwings‐
berichten om beurten op het DIC
weergegeven:
■ AdBlue laag Nu bijvullen
■ Herstart motor verhinderd in 900
km
Bovendien knippert de controlelamp
Y continu en weerklinkt een geluids‐
signaal viermaal om de drie minuten.
Voordat de blokkering van het op‐
nieuw starten van de motor wordt ge‐
activeerd, verschijnen de volgende
waarschuwingsberichten:
■ AdBlue leeg Nu bijvullen
■ Herstarten motor niet mogelijk
afwisselend op het DIC.
Bovendien knippert de controlelamp
Y continu en weerklinkt een geluids‐
signaal viermaal om de drie minuten.
Nadat het starten van de motor is
voorkomen, wordt het volgende be‐
richt:
Vul AdBlue bij om voertuig te starten
weergegeven.
Om de motor opnieuw te starten moet er eerst AdBlue worden bijgetankt.
Waarschuwingen m.b.t. hogeuitstoot
Als de uitstoot van uitlaatgassen bo‐
ven een bepaalde waarde stijgt, wor‐
den waarschuwingen zoals de hier‐
boven beschreven bereikwaarschu‐
wingen weergegeven in het Driver In‐ formation Center.
Er worden verzoeken om het uitlaat‐
systeem te laten nakijken en ten
slotte de aankondiging om opnieuwstarten van de motor te voorkomen
weergegeven. Deze beperkingen zijn
wettelijk vereist.
Neem contact op met uw werkplaats
voor assistentie.
AdBlue bijvullenVoorzichtig
Gebruik alleen AdBlue die aan de
Europese normen DIN 70 070 en
ISO 22241-1 voldoet.
Gebruik geen additieven.
Verdun AdBlue niet.
Anders kan het systeem voor se‐
lectieve katalysatorreductie be‐
schadigd raken.
Let op
Tank AdBlue alleen bij vanuit de
daarvoor bedoelde jerrycans om te
voorkomen dat er teveel AdBlue

Rijden en bediening173
wordt bijgetankt. Bovendien stro‐
men de dampen vanuit de tank dan
in de jerrycan en komen deze niet
vrij.
Controleer vóór het bijtanken van AdBlue de houdbaarheidsdatum er‐
van, omdat het maar beperkt mee‐
gaat.
Let op
Er moet spoedig ten minste 5 liter AdBlue worden bijgetankt. Anders
detecteert het systeem de bijge‐ tankte AdBlue wellicht niet.
Bij het bijtanken van AdBlue bij tem‐ peraturen van minder dan -11 °C
wordt dit wellicht niet door het sys‐
teem gedetecteerd. Parkeer de auto
in dat geval op een locatie met een
hogere buitentemperatuur totdat de
AdBlue weer vloeibaar wordt.
Let op
Bij het losschroeven van de tankdop
van de vulpijp kunnen er ammoniak‐ dampen vrijkomen. Adem deze
dampen niet in, omdat ze scherp
geuren. Eventueel ingeademde
dampen zijn onschadelijk.Zet de auto op een vlakke onder‐
grond.
De vulpijp voor AdBlue zit achter de
tankklep.
De tankklep zit achteraan aan de
rechterzijde van de auto.
De tankklep kan alleen bij een ont‐
grendelde auto worden geopend.
1. Sleutel uit contactslot trekken.
2. Sluit alle portieren om ammonia‐ dampen in het interieur te voorko‐
men.
3. Trek bij de uitsparing aan de tank‐
klep en open deze 3 220.4. Schroef de tankdop van de vul‐
pijp.
5. Open de AdBlue-jerrycan.
6. Sluit een uiteinde van de slang aan op de jerrycan en schroef het
andere uiteinde op de vulpijp.
7. Til de jerrycan op totdat deze leeg
is.
8. Schroef de slang van de vulpijp.
9. Breng de tankdop aan en schroef deze rechtsom vast.
Let op
Voer de AdBlue-jerrycan en -slang
volgens de lokale milieuregels af.
AdBlue verversen Als er gedurende de laatste 2 jaar
minder dan 5 liter AdBlue is bijgevuld,
moet de resterende vloeistof worden
ververst, aangezien AdBlue een be‐
perkte levensduur heeft.Voorzichtig
Bij niet opvolgen ervan kan het se‐ lectieve katalysatorreductiesys‐
teem beschadigd raken.

174Rijden en bedieningAutomatische
versnellingsbak
Met de automatische versnellingsbak kunt u zowel automatisch (automati‐
sche modus) als handmatig schake‐
len (handmatige modus).
Versnellingsbakdisplay
De modus of ingeschakelde versnel‐
ling verschijnt op het versnellingsbak‐ display.
KeuzehendelP=Parkeerstand, de wielen zijn ge‐
blokkeerd, alleen inschakelen
wanneer de auto stilstaat en de
handrem is aangetrokkenR=Achteruitversnelling, alleen in‐
schakelen wanneer de auto stil‐
staatN=Neutrale standD=Automatische modus met alle
versnellingen
De keuzehendel is vergrendeld in P
en kan alleen worden verzet wanneer u de ontsteking inschakelt en het rem‐
pedaal intrapt.
Drukt u het rempedaal niet in, dan
brandt de controlelamp j.
Staat de keuzehendel niet in P wan‐
neer u de ontsteking uitschakelt, dan
knipperen de controlelampjes j
en P.
Druk op de ontgrendelknop om P of
R in te schakelen.
De motor start alleen wanneer de
hendel in stand P of N staat. Wanneer
de stand N is geselecteerd, trapt u de
rem in of trekt u de handrem aan al‐
vorens te starten.

Rijden en bediening175
Tijdens het schakelen geen gas ge‐
ven. Gas- en rempedaal nooit gelijk‐
tijdig bedienen.
Wanneer een versnelling is ingescha‐ keld en de rem wordt losgelaten, rijdt
de auto langzaam weg.
Afremmen op de motor Om bij het afdalen van een helling op
de motor af te remmen, tijdig een la‐
gere versnelling selecteren; zie hand‐ matige modus.
Auto heen en weer schommelen Het is alleen toegestaan de auto heen
en weer te schommelen als de auto is vastgereden in zand, modder of
sneeuw. Beweeg de keuzehendel
meermaals tussen stand D en R heen
en weer. Motor niet te hoge toeren la‐ ten maken en snel optrekken voorko‐
men.
ParkerenTrek de handrem aan en schakel P in.
De contactsleutel kan alleen verwij‐
derd worden met de keuzehendel in
stand P.Handmatige modus
Keuzehendel uit stand D naar links en
vervolgens naar voren of naar ach‐
teren bewegen.
<=opschakelen naar een hogere
versnelling]=terugschakelen naar een lagere
versnelling
Wordt bij een te lage snelheid een ho‐ gere versnelling geselecteerd of een
lagere versnelling bij een te hoge
snelheid, dan schakelt de auto niet.
Hierdoor kan er een melding verschij‐
nen op het Info-Display.
In de handmatige modus wordt er bij
hoge toerentallen niet automatisch
opgeschakeld naar een hogere ver‐ snelling.
Elektronische
rijprogramma's ■ Het bedrijfstemperatuurpro‐ gramma brengt de katalysator naeen koude start snel op tempera‐
tuur door het motortoerental te ver‐ hogen.
■ De automatische neutraalschake‐ ling schakelt vanzelf de neutraal‐
stand in wanneer de auto wordt stil‐ gezet met een ingeschakelde ver‐
snelling en de rem wordt ingetrapt.
■ Bij een ingeschakelde SPORT- modus vindt het schakelen bij ho‐
gere toerentallen plaats (behalve
wanneer cruise control is ingescha‐
keld). SPORT-modus 3 182.

176Rijden en bediening
■ Speciale programma's passen bijklimmen en dalen de schakelmo‐
menten automatisch aan.
■ Bij het wegrijden op sneeuw of ijs of
op andere gladde ondergronden
selecteert de elektronische trans‐
missieregeling automatisch een
hogere versnelling.
Kickdown Bij het geheel intrappen van het gas‐
pedaal in de automatische modus
schakelt de transmissie afhankelijk van het motortoerental naar een la‐
gere versnelling.
Storing
Bij een storing brandt g. U ziet bo‐
vendien een cijfercode of voertuig‐
melding op het Driver Information
Centre. Boordinformatie 3 128.
De versnellingsbak schakelt niet lan‐
ger automatisch. Verder rijden is mo‐
gelijk door handmatig te schakelen.
Alleen de hoogste versnelling is be‐
schikbaar. In de handgeschakelde
modus kan, afhankelijk van de sto‐ring, ook de 2e versnelling beschik‐
baar zijn. Schakel alleen wanneer de
auto stilstaat.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Stroomonderbreking Bij een stroomonderbreking kan de
keuzehendel niet uit stand P worden
gehaald. U kunt de contactsleutel niet uit de contactschakelaar verwijderen.
Bij een lege accu hulpstartkabels ge‐
bruiken 3 270.
Is de accu niet de oorzaak van de sto‐
ring, ontgrendel dan de keuzehendel.
1. Handrem aantrekken.
2. Maak de kap van de keuzehendel
aan de voorkant van de midden‐
console los, klap deze omhoog en draai deze naar links.

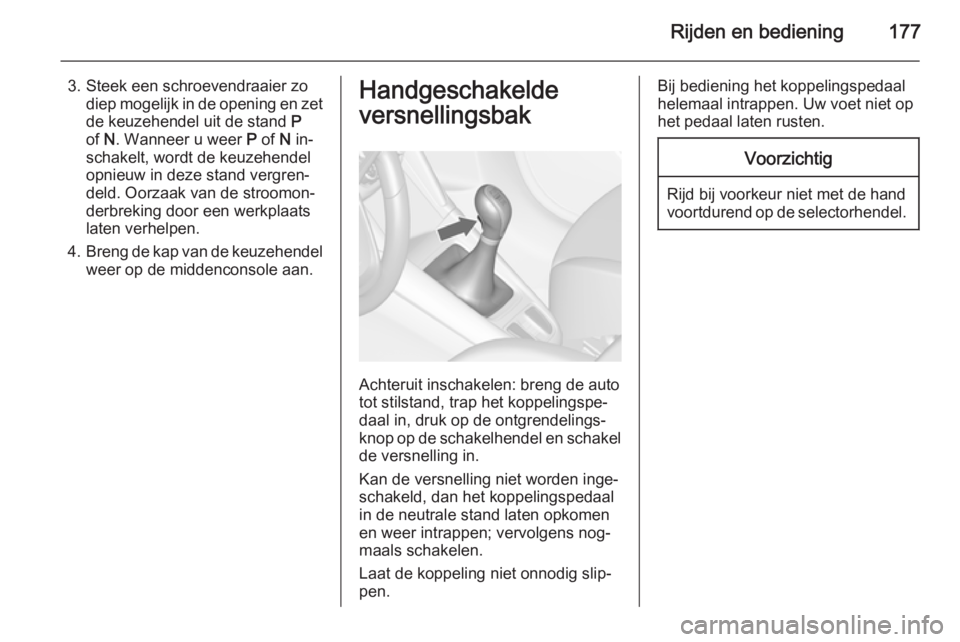

Rijden en bediening177
3. Steek een schroevendraaier zodiep mogelijk in de opening en zet
de keuzehendel uit de stand P
of N. Wanneer u weer P of N in‐
schakelt, wordt de keuzehendel
opnieuw in deze stand vergren‐
deld. Oorzaak van de stroomon‐
derbreking door een werkplaats
laten verhelpen.
4. Breng de kap van de keuzehendel
weer op de middenconsole aan.Handgeschakelde
versnellingsbak
Achteruit inschakelen: breng de auto
tot stilstand, trap het koppelingspe‐
daal in, druk op de ontgrendelings‐
knop op de schakelhendel en schakel de versnelling in.
Kan de versnelling niet worden inge‐
schakeld, dan het koppelingspedaal
in de neutrale stand laten opkomen
en weer intrappen; vervolgens nog‐
maals schakelen.
Laat de koppeling niet onnodig slip‐
pen.
Bij bediening het koppelingspedaal
helemaal intrappen. Uw voet niet op
het pedaal laten rusten.Voorzichtig
Rijd bij voorkeur niet met de hand
voortdurend op de selectorhendel.

178Rijden en bedieningRemmen
Het remsysteem omvat twee onaf‐
hankelijke remcircuits.
Wanneer een remcircuit uitvalt, kan
de auto nog met het andere circuit
worden afgeremd. De remvertraging
wordt echter alleen bereikt wanneer u het rempedaal stevig bedient. Hier‐
voor is aanzienlijk meer kracht nodig.
De remweg wordt langer. Alvorens de
reis te vervolgen, de hulp van een
werkplaats inroepen.
Bij uitgeschakelde motor verdwijnt de
rembekrachtiging na het een- tot
tweemaal intrappen van het rempe‐
daal. De remwerking wordt hierdoor
niet verminderd, maar er is aanzienlijk meer kracht nodig om het rempedaal
te bedienen. Vooral bij het slepen
hiermee rekening houden.
Controlelamp R 3 117.
Antiblokkeersysteem
Het antiblokkeersysteem (ABS) voor‐
komt dat de wielen blokkeren.Zodra een wiel dreigt te blokkeren,
regelt het ABS de remdruk af op het
desbetreffende wiel. De auto blijft ook bij een noodstop bestuurbaar.
De ABS-regeling is merkbaar door
het tikken van het rempedaal en door regelgeluiden.
Voor optimale remwerking het rem‐
pedaal tijdens het hele remproces
volledig intrappen, ongeacht het tik‐
ken van het pedaal. De druk op het
rempedaal niet verminderen.
Voordat u wegrijdt, voert het systeem een zelftest uit die u misschien kunt
horen.
Controlelamp u 3 118.
Adaptief remlicht
Bij het met volle kracht remmen knip‐ peren alle drie de remlichten zolang
de ABS-regeling actief is.Storing9 Waarschuwing
Bij een defect aan het ABS kunnen
de wielen bij krachtig remmen deneiging hebben te blokkeren. De
voordelen van het ABS vallen dan
weg. De auto is bij een noodstop mogelijk niet meer bestuurbaar en kan uitbreken.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
