OPEL ZAFIRA C 2015.5 Používateľská príručka (in Slovak)

Starostlivosť o vozidlo259

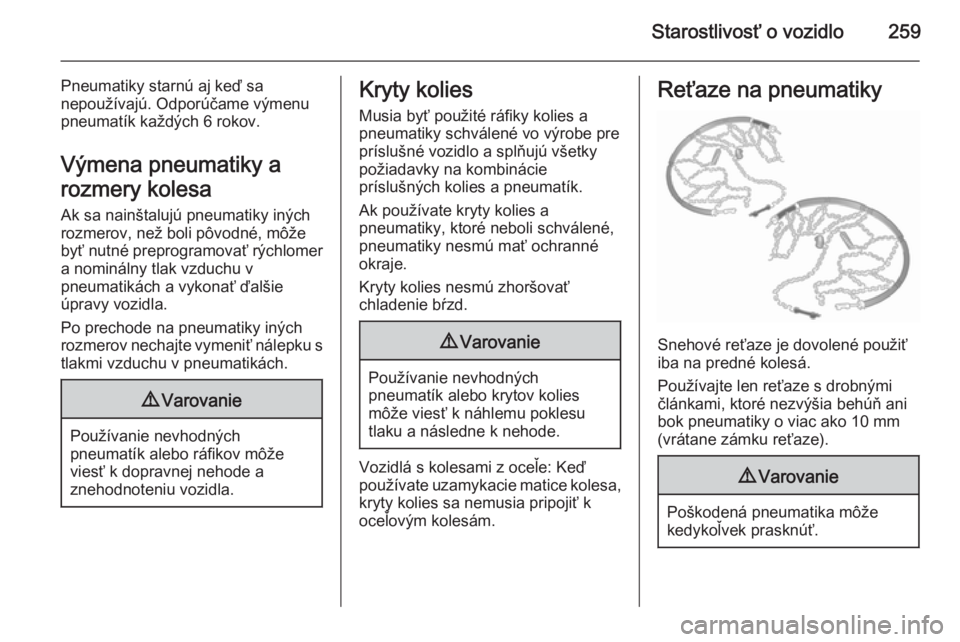

Pneumatiky starnú aj keď sa
nepoužívajú. Odporúčame výmenu
pneumatík každých 6 rokov.
Výmena pneumatiky a
rozmery kolesa Ak sa nainštalujú pneumatiky iných
rozmerov, než boli pôvodné, môže
byť nutné preprogramovať rýchlomer a nominálny tlak vzduchu v
pneumatikách a vykonať ďalšie
úpravy vozidla.
Po prechode na pneumatiky iných
rozmerov nechajte vymeniť nálepku s tlakmi vzduchu v pneumatikách.9 Varovanie
Používanie nevhodných
pneumatík alebo ráfikov môže
viesť k dopravnej nehode a
znehodnoteniu vozidla.
Kryty kolies
Musia byť použité ráfiky kolies a
pneumatiky schválené vo výrobe pre
príslušné vozidlo a splňujú všetky
požiadavky na kombinácie
príslušných kolies a pneumatík.
Ak používate kryty kolies a
pneumatiky, ktoré neboli schválené,
pneumatiky nesmú mať ochranné
okraje.
Kryty kolies nesmú zhoršovať
chladenie bŕzd.9 Varovanie
Používanie nevhodných
pneumatík alebo krytov kolies
môže viesť k náhlemu poklesu
tlaku a následne k nehode.
Vozidlá s kolesami z oceľe: Keď
používate uzamykacie matice kolesa, kryty kolies sa nemusia pripojiť k
oceľovým kolesám.
Reťaze na pneumatiky
Snehové reťaze je dovolené použiť
iba na predné kolesá.
Používajte len reťaze s drobnými
článkami, ktoré nezvýšia behúň ani
bok pneumatiky o viac ako 10 mm
(vrátane zámku reťaze).
9 Varovanie
Poškodená pneumatika môže
kedykoľvek prasknúť.

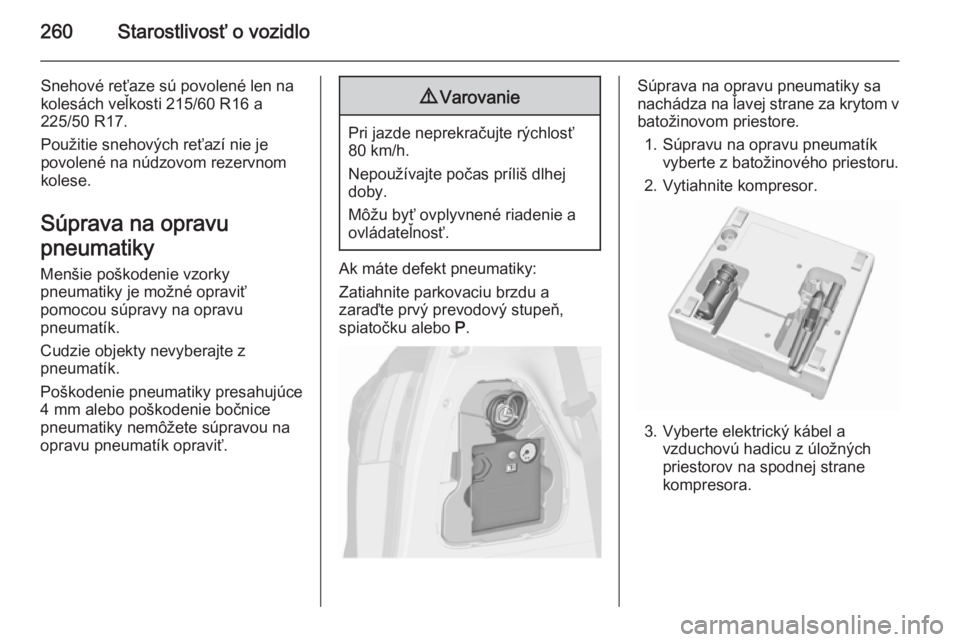

260Starostlivosť o vozidlo
Snehové reťaze sú povolené len na
kolesách veľkosti 215/60 R16 a
225/50 R17.
Použitie snehových reťazí nie je
povolené na núdzovom rezervnom
kolese.
Súprava na opravu
pneumatiky
Menšie poškodenie vzorky
pneumatiky je možné opraviť
pomocou súpravy na opravu
pneumatík.
Cudzie objekty nevyberajte z
pneumatík.
Poškodenie pneumatiky presahujúce
4 mm alebo poškodenie bočnice
pneumatiky nemôžete súpravou na
opravu pneumatík opraviť.9 Varovanie
Pri jazde neprekračujte rýchlosť
80 km/h.
Nepoužívajte počas príliš dlhej
doby.
Môžu byť ovplyvnené riadenie a
ovládateľnosť.
Ak máte defekt pneumatiky:
Zatiahnite parkovaciu brzdu a
zaraďte prvý prevodový stupeň,
spiatočku alebo P.
Súprava na opravu pneumatiky sa
nachádza na ľavej strane za krytom v
batožinovom priestore.
1. Súpravu na opravu pneumatík vyberte z batožinového priestoru.
2. Vytiahnite kompresor.
3. Vyberte elektrický kábel a vzduchovú hadicu z úložných
priestorov na spodnej strane
kompresora.

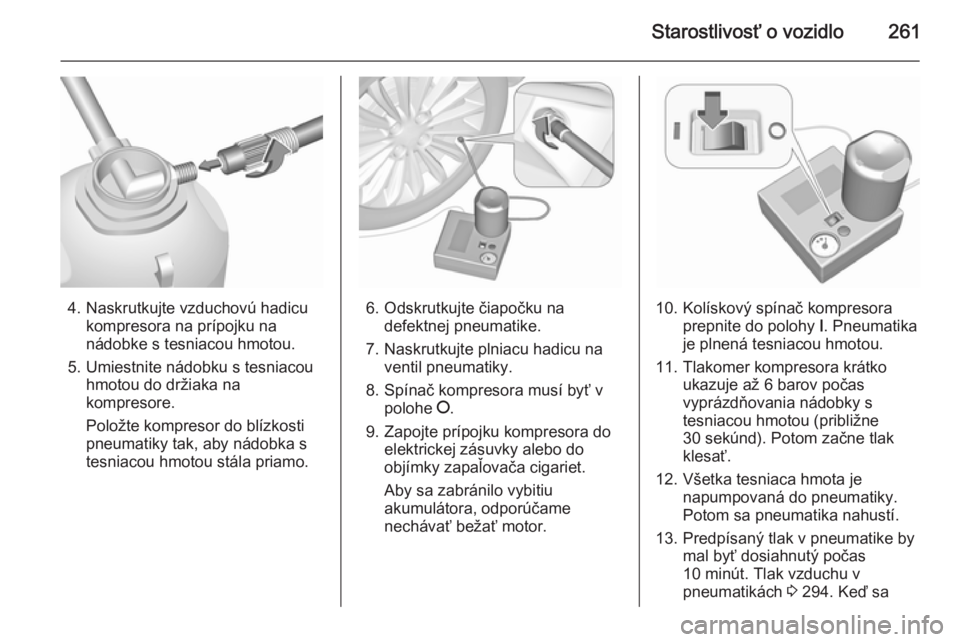

Starostlivosť o vozidlo261
4. Naskrutkujte vzduchovú hadicukompresora na prípojku na
nádobke s tesniacou hmotou.
5. Umiestnite nádobku s tesniacou hmotou do držiaka na
kompresore.
Položte kompresor do blízkosti
pneumatiky tak, aby nádobka s
tesniacou hmotou stála priamo.6. Odskrutkujte čiapočku na defektnej pneumatike.
7. Naskrutkujte plniacu hadicu na ventil pneumatiky.
8. Spínač kompresora musí byť v polohe J.
9. Zapojte prípojku kompresora do elektrickej zásuvky alebo do
objímky zapaľovača cigariet.
Aby sa zabránilo vybitiu
akumulátora, odporúčame
nechávať bežať motor.10. Kolískový spínač kompresora prepnite do polohy I. Pneumatika
je plnená tesniacou hmotou.
11. Tlakomer kompresora krátko ukazuje až 6 barov počas
vyprázdňovania nádobky s
tesniacou hmotou (približne
30 sekúnd). Potom začne tlak
klesať.
12. Všetka tesniaca hmota je napumpovaná do pneumatiky.
Potom sa pneumatika nahustí.
13. Predpísaný tlak v pneumatike by mal byť dosiahnutý počas
10 minút. Tlak vzduchu v
pneumatikách 3 294. Keď sa

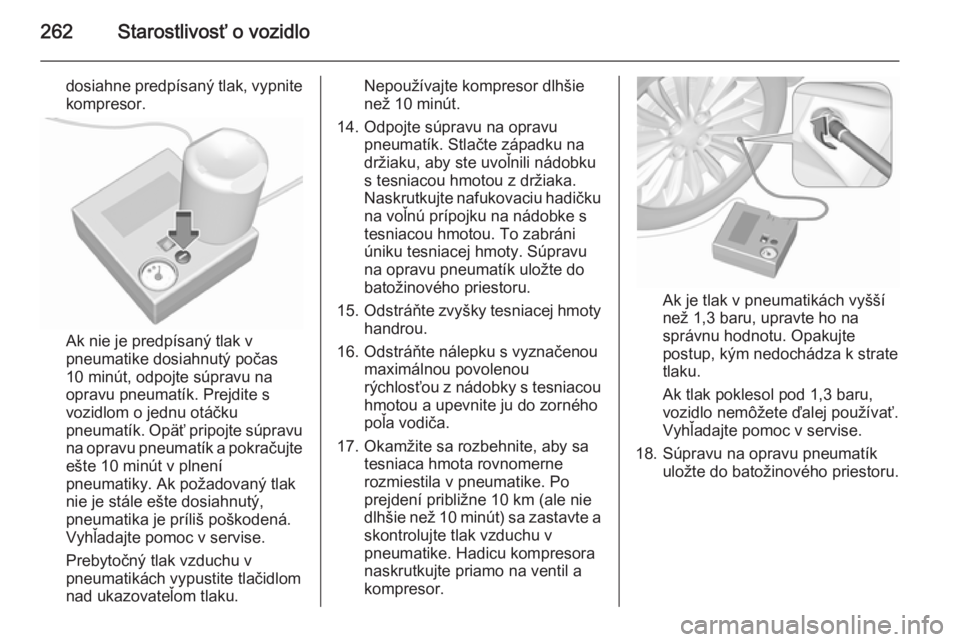

262Starostlivosť o vozidlo
dosiahne predpísaný tlak, vypnitekompresor.
Ak nie je predpísaný tlak v
pneumatike dosiahnutý počas
10 minút, odpojte súpravu na
opravu pneumatík. Prejdite s
vozidlom o jednu otáčku
pneumatík. Opäť pripojte súpravu na opravu pneumatík a pokračujte
ešte 10 minút v plnení
pneumatiky. Ak požadovaný tlak
nie je stále ešte dosiahnutý,
pneumatika je príliš poškodená.
Vyhľadajte pomoc v servise.
Prebytočný tlak vzduchu v
pneumatikách vypustite tlačidlom
nad ukazovateľom tlaku.
Nepoužívajte kompresor dlhšie
než 10 minút.
14. Odpojte súpravu na opravu pneumatík. Stlačte západku na
držiaku, aby ste uvoľnili nádobku
s tesniacou hmotou z držiaka.
Naskrutkujte nafukovaciu hadičku na voľnú prípojku na nádobke s
tesniacou hmotou. To zabráni
úniku tesniacej hmoty. Súpravu
na opravu pneumatík uložte do
batožinového priestoru.
15. Odstráňte zvyšky tesniacej hmoty
handrou.
16. Odstráňte nálepku s vyznačenou maximálnou povolenou
rýchlosťou z nádobky s tesniacou
hmotou a upevnite ju do zorného
poľa vodiča.
17. Okamžite sa rozbehnite, aby sa tesniaca hmota rovnomerne
rozmiestila v pneumatike. Po
prejdení približne 10 km (ale nie dlhšie než 10 minút) sa zastavte a
skontrolujte tlak vzduchu v
pneumatike. Hadicu kompresora
naskrutkujte priamo na ventil a
kompresor.
Ak je tlak v pneumatikách vyšší
než 1,3 baru, upravte ho na
správnu hodnotu. Opakujte
postup, kým nedochádza k strate
tlaku.
Ak tlak poklesol pod 1,3 baru,
vozidlo nemôžete ďalej používať.
Vyhľadajte pomoc v servise.
18. Súpravu na opravu pneumatík uložte do batožinového priestoru.

Starostlivosť o vozidlo263
Poznámky
Charakteristiky jazdy sú výrazne ovplyvnené opravenou
pneumatikou, nechajte preto túto
pneumatiku vymeniť.
Ak počujete neobvyklý zvuk alebo
sa kompresor zahreje, vypnite
kompresor na dobu najmenej
30 minút.
Vstavaný bezpečnostný pretlakový
ventil sa otvára pri tlaku 7 barov.
Sledujte záručnú dobu súpravy. Po
tomto dátume tesniaca schopnosť
nie je zaručená. Venujte pozornosť
informáciám o skladovaní na
nádobke s tesniacou hmotou.
Použitú nádobku vymeňte. Nádobku
zlikvidujte podľa príslušných
zákonných nariadení.
Kompresor a tesniacu hmotu je
možné používať od teploty približne
-30 °C.
Dodané adaptéry je možné používať pre nafukovanie iných predmetov,
napr. lôpt, vzduchových matracov, nafukovacích člnov, atď.
Nachádzajú sa na spodnej stranekompresora. Ak ich chcete vybrať,
nasaďte vzduchovú hadicu
kompresora a vyberte adaptér.
Výmena kolesa
Niektoré vozidlá sú vybavené
súpravou na opravu pneumatík
namiesto rezervného kolesa 3 260.
Vykonajte nasledujúce prípravy a
dodržujte nasledujúce pokyny:
■ Zaparkujte vozidlo na rovine, na pevnom a nekĺzavom povrchu.Predné kolesá musia byť v
priamočiarej polohe.
■ Zatiahnite parkovaciu brzdu a zaraďte prvý prevodový stupeň,
spiatočku alebo P.
■ Vytiahnite rezervné koleso 3 266.
■ Nikdy nemeňte zároveň viac než jedno koleso.
■ Zdvihák používajte len a výmenu kolies v prípade defektu, nie na
prezúvanie zimných alebo letných
pneumatík.
■ Zdvihák je bezúdržbový.■ Ak je povrch pod vozidlom mäkký, pod zdvihák musíte položiť pevnú
podložku (hrúbka max. 1 cm).
■ Pred zdvihnutím vozidla z neho vždy vyberte ťažké predmety.
■ Vo vozidle, ktoré je zdvíhané, nesmú byť žiadne osoby ani
zvieratá.
■ Nikdy nepracujte pod vozidlom na zdvíhadle.
■ Neštartujte vozidlo, keď je zdvihnuté na zdviháku.
■ Pred montážou kolesa očistite matice kolesa a závit čistou
handričkou.9 Varovanie
Nenanášajte mazivo na skrutky
kolies, matice kolies a kužeľ
matice kolesa.
1. Uvoľnite kryty matíc kolies pomocou skrutkovača a
demontujte. Stiahnite ozdobný
kryt kolesa. Náradie vozidla
3 253.

264Starostlivosť o vozidlo
Ráfiky zo zliatiny: Uvoľnite kryty
matíc kolies pomocou
skrutkovača a demontujte.
Chráňte ozdobný kryt tým, že
umiestnite mäkkú tkaninu medzi
skrutkovač a ráfik z ľahkej zliatiny.
2. Roztvorte kľúč na kolesá, pevne ho nasaďte na matice a každú
povoľte o polovicu otáčky.
Kolesá môžu byť chránené zaisťovacími maticami. Ak chcete
povoliť tieto špeciálne matice,
najprv nasaďte adaptér na hlavu
matice a potom nasaďte kľúč na
kolesá. Adaptér sa nachádza v
príručnej odkladacej schránke.
3. Niektoré verzie verzie môžu mať bod pre zdvíhanie vozidla zakrytý.Vytiahnite kryt do strany.
4. Dbajte na to, aby bol zdvihák správne umiestnený pod bodom
pre zdvíhanie vozidla.
5. Zdvihák nastavte na požadovanú výšku. Umiestnite ho priamo pod
zdvíhacím bodom tak, aby
nedošlo ku skĺznutiu zdviháka.

Starostlivosť o vozidlo265
Nasaďte kľúč kolies a pri správne
vystredenom zdviháku otáčajte
kľúčom tak dlho, kým sa koleso
nezdvihne zo zeme.
6. Odskrutkujte matice kolesa.
7. Vymeňte koleso. Rezervné koleso 3 266
8. Zaskrutkujte matice kolesa. 9. Vozidlo spusťte na zem.
10. Pevne nasaďte kľúč na kolesá a utiahnite každú maticu v krížovomporadí. Uťahovací moment je
140 Nm.
11. Pred nainštalovaním vystreďte otvor pre ventil v kryte kolesa s
ventilom pneumatiky.
Namontujte kryty matíc kolesa.
12. Namontujte kryt bodu pre zdvíhanie vozidla.
13. Uložte vymenené koleso 3 266,
nástroje 3 253 a adaptér na
zaisťovacie matice 3 68.
14. Čo možno najskôr skontrolujte tlak vzduchu nainštalovanej
pneumatiky a uťahovací moment
matíc kolesa.
Chybnú pneumatiku nechajte čo
najskôr vymeniť alebo opraviť.Dvíhací bod pre platformu
Pozícia pre zadné rameno dvíhacej
platformy centrovane pod priehlbinou prahu.

266Starostlivosť o vozidlo
Predné rameno dvíhacej platformy
pod podvozkom.
Rezervné koleso Niektoré vozidlá sú vybavené
súpravou na opravu pneumatík
namiesto rezervného kolesa.
Ak montujete rezervné koleso, ktoré
je iné ako ostatné kolesá, toto koleso môže byť klasifikované ako
dojazdové rezervné koleso a platí
preň príslušné obmedzenie rýchlosti
aj v prípade, ak na to neodkazuje
žiadny štítok. Vyhľadajte pomoc v
servise, aby skontrolovali platné
rýchlostné obmedzenie.
Rezervné koleso má oceľový ráfik.Výstraha
Použitie rezervného kolesa, ktoré
je menšie ako ostatné kolesá
alebo sa používa spolu so
zimnými pneumatikami, môže mať
nepriaznivý vplyv na jazdné
vlastnosti. Chybnú pneumatiku
nechajte čo možno najskôr
vymeniť.
Rezervné koleso sa nachádza v
držiaku pod podlahou vozidla.
1. Otvorte úložný priestor v batožinovom priestore 3 253.
2. Odstráňte oba kryty nad šesťhrannými skrutkami.3. Nasaďte kľúč na kolesá na jednu šesťhrannú skrutku a otáčajte nímproti smeru hodinových ručičiek,
až kým odpor nebude značný.
4. Rovnakým spôsobom postupujte pri ďalšej šesťhrannej skrutke.

Starostlivosť o vozidlo267
5. Zdvihnite držiak rezervnéhokolesa a odháknite obe úchytky.
6. Spustite nadol držiak rezervného kolesa.
7. Odpojte zaisťovacie lanko.
8. Spustite držiak celkom dolu a vyberte rezervné koleso.
9. Vymeňte koleso. Poškodené koleso musíte zaistiť
v batožinovom priestore. Pozri
nižšie.
10. Zdvihnite prázdny držiak rezervného kolesa a zapnite
zaisťovacie lanko.
11. Dvíhajte držiak rezervného kolesa
ďalej a zaistite obe úchytky.
Otvorené strany úchytiek musia
smerovať v smere jazdy.
12. Zatvorte prázdny držiak rezervného kolesa tak, že budete
pomocou kľúča na kolesá
postupne otáčať obe šesťhranné
skrutky v smere hodinových
ručičiek.
13. Nasaďte kryty nad obe šesťhranné skrutky.
14. Kľúč na kolesá a zdvihák odložte do úložného priestoru pred
zadnými výklopnými dverami.
15. Zatvorte kryt odkladacieho priestoru.
Keď odkladáte rezervné koleso do
držiaka rezervného kolesa, uvedomte
si, že koleso je umiestnené ventilom
pneumatiky smerom nad záhyb
držiaka kolesa.
Uloženie poškodeného kolesa
do batožinového priestoru
Držiak pre rezervné koleso nie je
navrhnutý na iné veľkosti pneumatík, ako je rezervné koleso.
Poškodené koleso, ktoré je širšie ako rezervné koleso, musíte odložiť do
batožinového priestoru a zaistiť
popruhom. Náradie vozidla 3 253.

268Starostlivosť o vozidlo
Sedadlá v treťom rade sedadiel
musia byť sklopené 3 81.
1. Umiestnite koleso do blízkosti ľavej bočnej steny batožinového
priestoru.
2. Prevlečte koniec popruhu so slučkou cez predné pútacie oko
na ľavej strane.
3. Prevlečte koniec popruhu s hákom cez slučku a potiahnite,
kým nedrží pevne v úchytnom
oku.
4. Prevlečte popruh cez otvory v kolese podľa ilustrácie.
5. Hák zaveste do ľavého zadného pútacieho oka.
6. Napnite popruh a upevnite ho pomocou spony.
9 Nebezpečenstvo
Keď v batožinovom priestore
prepravujete poškodené
plnohodnotné koleso, jazdite vždy s odklopenými a zaistenými
operadlami zadných sedadiel.
9 Varovanie
Zdvihák, koleso a iné
príslušenstvo môžu spôsobiť
zranenia, ak nie sú vhodne
upevnené. Počas prudkého
zastavenia alebo kolízie by mohlo voľné príslušenstvo udrieť
niekoho.
Zdvihák a náradie vždy uložte do
príslušných úložných priestorov a
upevnite ich.
Poškodené koleso umiestnené v
batožinovom priestore musí byť
vždy zaistené popruhom.
Núdzové rezervné koleso
Použitie núdzového rezervného
kolesa môže zmeniť jazdné
podmienky. Chybnú pneumatiku
nechajte čo najskôr vymeniť alebo
opraviť.
Vždy inštalujte len jedno núdzové
rezervné koleso. Pri jazde
neprekračujte rýchlosť 80 km/h.
Zatáčky prechádzajte pomaly.
Nepoužívajte ho dlhšiu dobu.
