OPEL ZAFIRA C 2015.5 Uporabniški priročnik

Nega vozila249

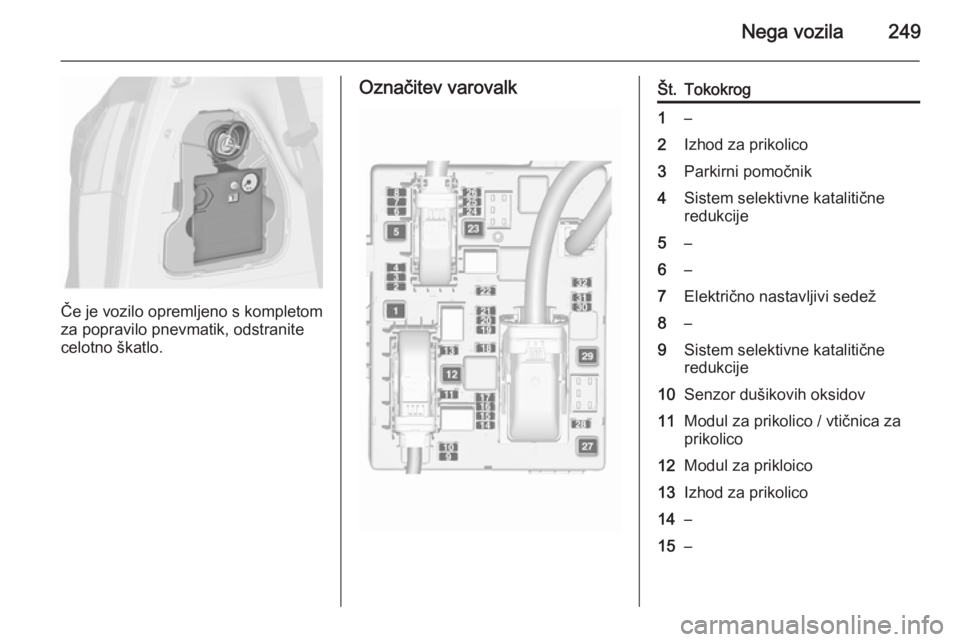

Če je vozilo opremljeno s kompletom
za popravilo pnevmatik, odstranite celotno škatlo.
Označitev varovalkŠt.Tokokrog1–2Izhod za prikolico3Parkirni pomočnik4Sistem selektivne katalitične
redukcije5–6–7Električno nastavljivi sedež8–9Sistem selektivne katalitične
redukcije10Senzor dušikovih oksidov11Modul za prikolico / vtičnica za
prikolico12Modul za prikloico13Izhod za prikolico14–15–

250Nega vozila

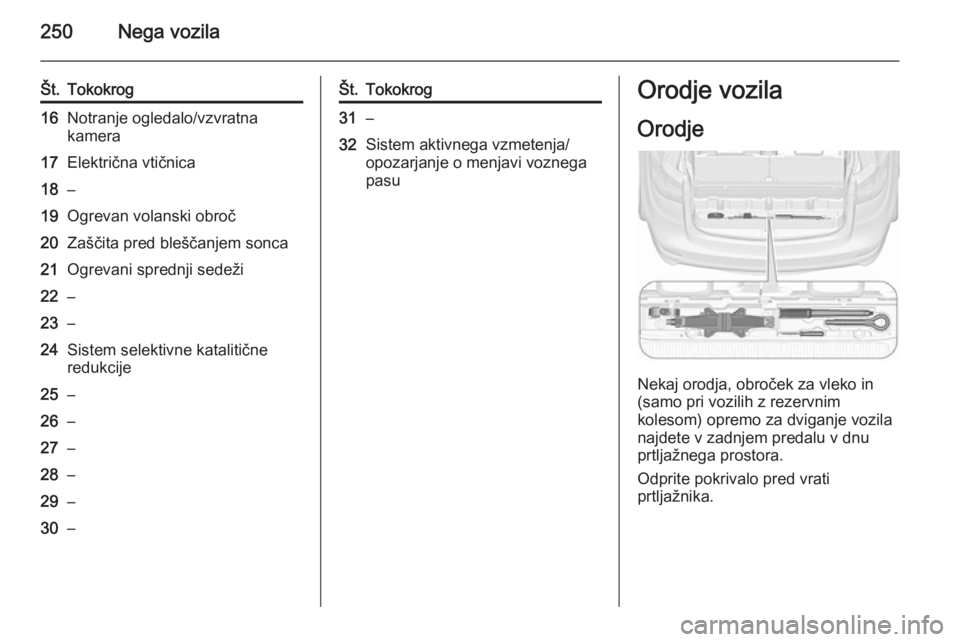

Št.Tokokrog16Notranje ogledalo/vzvratna
kamera17Električna vtičnica18–19Ogrevan volanski obroč20Zaščita pred bleščanjem sonca21Ogrevani sprednji sedeži22–23–24Sistem selektivne katalitične
redukcije25–26–27–28–29–30–Št.Tokokrog31–32Sistem aktivnega vzmetenja/
opozarjanje o menjavi voznega
pasuOrodje vozila
Orodje
Nekaj orodja, obroček za vleko in
(samo pri vozilih z rezervnim
kolesom) opremo za dviganje vozila najdete v zadnjem predalu v dnu
prtljažnega prostora.
Odprite pokrivalo pred vrati
prtljažnika.

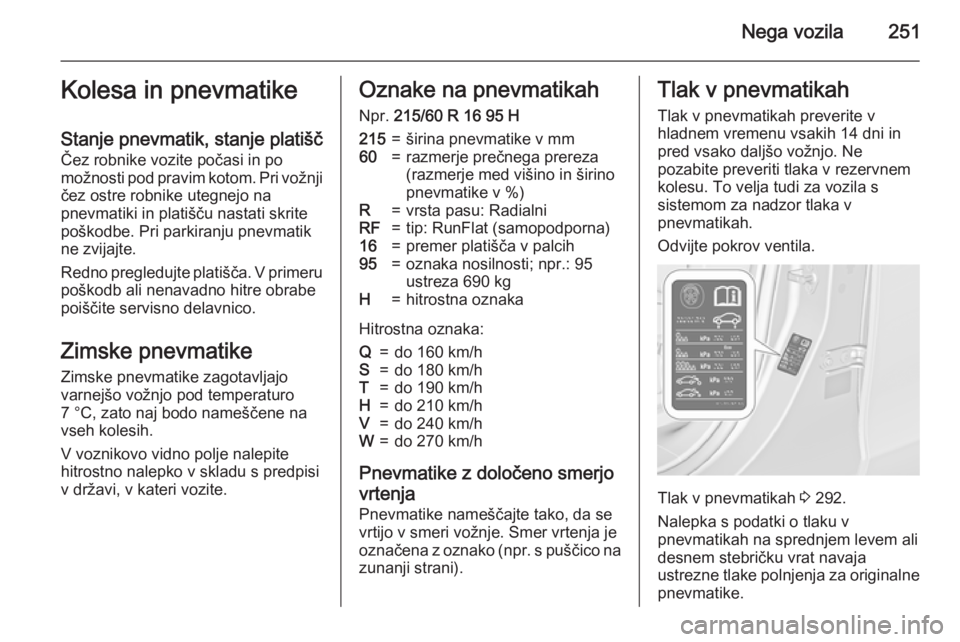

Nega vozila251Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč
Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru
poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Zimske pnevmatike Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °C, zato naj bodo nameščene na
vseh kolesih.
V voznikovo vidno polje nalepite hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.Oznake na pnevmatikah
Npr. 215/60 R 16 95 H215=širina pnevmatike v mm60=razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R=vrsta pasu: RadialniRF=tip: RunFlat (samopodporna)16=premer platišča v palcih95=oznaka nosilnosti; npr.: 95
ustreza 690 kgH=hitrostna oznaka
Hitrostna oznaka:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pnevmatike z določeno smerjo
vrtenja Pnevmatike nameščajte tako, da se
vrtijo v smeri vožnje. Smer vrtenja je
označena z oznako (npr. s puščico na zunanji strani).
Tlak v pnevmatikah
Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu. To velja tudi za vozila s
sistemom za nadzor tlaka v
pnevmatikah.
Odvijte pokrov ventila.
Tlak v pnevmatikah 3 292.
Nalepka s podatki o tlaku v
pnevmatikah na sprednjem levem ali
desnem stebričku vrat navaja
ustrezne tlake polnjenja za originalne
pnevmatike.

252Nega vozila
Predpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
Pnevmatika rezervnega kolesa naj bo
vedno napolnjena s tlakom, ki ustreza maksimalni obremenitvi vozila.
ECO tlak v pnevmatikah je namenjen
za minimalno porabo goriva.
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti
vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo pnevmatik.
Tlaki pnevmatik se razlikujejo glede
na različne možnosti. Za pravilno
vrednost tlaka pnevmatik sledite
spodnjemu postopku:
1. Določite identifikacijsko kodo motorja. Podatki motorjev 3 282.
2. Določite ustrezno pnevmatiko.
Tabele tlaka v pnevmatikah kažejo
vse možne kombinacije pnevmatik
3 292.Za pnevmatike, odobrene za vaše
vozilo, glejte EGS potrdilo o
skladnosti, ki je priloženo vozilu, ali
druge državne registracijske
dokumente.
Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.9 Opozorilo
Zaradi prenizkega tlaka se
pnevmatika bolj ogreje, to pa
povzroča notranje poškodbe. Pri
visoki hitrosti utegne odstopiti
tekalna površina, pnevmatiko pa
utegne celo raznesti.
Če nameravate spreminjati tlak v
pnevmatikah na vozilu s sistemom za nadzor tlaka v pnevmatikah, izključite
kontakt. Potem, ko ste uravnali tlak v
pnevmatikah, vključite kontakt in
izberite ustrezno nastavitev na strani Obremenitev pnevmatik na
voznikovem informacijskem zaslonu,
3 120.
Sistem za nadzor tlaka v
pnevmatikah
Sistem za nadzor tlaka v
pnevmatikah (TPMS) med vožnjo
enkrat na minuto nadzira tlak v vseh
štirih pnevmatikah, ko vozilo
prekorači določeno hitrost.Svarilo
Sistem za nadzor tlaka v
pnevmatikah opozori le na nizek
tlak v pnevmatikah in ne
nadomešča voznikove dolžnosti
za vzdrževanje pnevmatik.
Vsa kolesa morajo biti opremljena s
senzorji tlaka in vse pnevmatike naj
bodo napolnjene s predpisanim
tlakom.
Opomba
V državah, kjer je zakonsko
predpisan sistem za nadzor tlaka
pnevmatik, uporaba koles brez tipal
tlaka razveljavi tipsko odobritev
vozila.

Nega vozila253

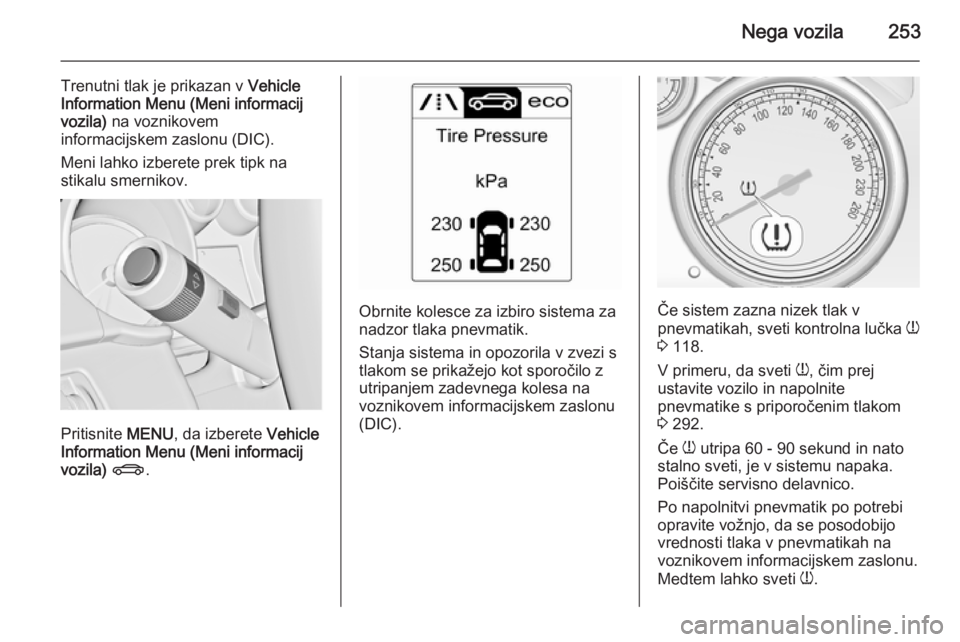

Trenutni tlak je prikazan v Vehicle
Information Menu (Meni informacij vozila) na voznikovem
informacijskem zaslonu (DIC).
Meni lahko izberete prek tipk na
stikalu smernikov.
Pritisnite MENU, da izberete Vehicle
Information Menu (Meni informacij vozila) X .
Obrnite kolesce za izbiro sistema za
nadzor tlaka pnevmatik.
Stanja sistema in opozorila v zvezi s
tlakom se prikažejo kot sporočilo z
utripanjem zadevnega kolesa na
voznikovem informacijskem zaslonu
(DIC).Če sistem zazna nizek tlak v
pnevmatikah, sveti kontrolna lučka w
3 118.
V primeru, da sveti w, čim prej
ustavite vozilo in napolnite
pnevmatike s priporočenim tlakom
3 292.
Če w utripa 60 - 90 sekund in nato
stalno sveti, je v sistemu napaka. Poiščite servisno delavnico.
Po napolnitvi pnevmatik po potrebi opravite vožnjo, da se posodobijo
vrednosti tlaka v pnevmatikah na
voznikovem informacijskem zaslonu.
Medtem lahko sveti w.

254Nega vozila
Če zasveti w pri nižjih temperaturah
in kmalu po začetku vožnje ugasne,
je to lahko znak nizkega tlaka v
pnevmatikah. Preverite tlak v
pnevmatikah.
Opozorila in obvestila o vozilu 3 127.
Če je potrebno znižati ali zvišati tlak v pnevmatikah, izključite kontakt.
Na vozilu uporabljajte le kolesa s
senzorji tlaka, saj v nasprotnem
sistem ne more prikazovati tlaka v
pnevmatikah in w stalno sveti.
Začasno rezervno kolo ni opremljeno s senzorji tlaka. Sistem za nadzor
tlaka tedaj za takšna kolesa ne deluje.
Sveti kontrolna lučka w. Sistem
deluje za ostala tri kolesa.
Uporaba komercialno dobavljivih
tekočinskih kompletov za popravilo
pnevmatik utegne negativno vplivati
na delovanje sistema. Uporabljajte le
sisteme, ki jih odobrava proizvajalec.
Zunanja visoko-zmogljiva radijska
oprema utegne povzročiti motnje v
delovanju sistema za nadziranje tlaka
v pnevmatikah.Po vsaki zamenjavi pnevmatik je
treba demontirati in servisirati
senzorje sistema za nadzor tlaka v
pnevmatikah. V primeru privitega
senzorja zamenjajte ventilni vložek in tesnilni obroček. V primeru
nataknjenega senzorja zamenjajte
kompletno steblo ventila.
Stanje obremenitve vozila Tlak v pnevmatikah uravnajte gledena obremenitev vozila v skladu z
nalepko ali preglednico priporočenih
tlakov 3 292, in izberite ustrezno
nastavitev v meniju Tire Load
(Obremenitev pnevmatik) na
voznikovem informacijskem zaslonu
(DIC), Vehicle Information Menu
(Meni informacij vozila) 3 120.
Izberite:
■ Light (Lahka) za udobno nastavitev
za največ 3 osebe.
■ Eco (Eko) za Eko nastavitev za
največ 3 osebe.
■ Max (Maks.) za polno obremenitev.
Postopek usklajevanja
položajev senzorjev TPMS Vsak senzor TPMS ima edinstveno
identifikacijsko kodo. V primeru
spremembe položajev pnevmatik na
vozilu ali zamenjave kompletnega
kolesa kot tudi v primeru zamenjave
enega ali več senzorjev sistema
TPMS, se mora identifikacijska koda

Nega vozila255
uskladiti z novim položajem
pnevmatike/platišča. Postopek
usklajevanja položajev senzorjev
TPMS je treba opraviti po menjavi
rezervne pnevmatike s pnevmatiko, ki vsebuje senzor TPMS.
Opozorilna lučka w in opozorilo ali
koda bi morali ugasniti pri naslednjem
ciklu vžiga. Senzorji se uskladijo s
položaji koles/pnevmatik, s pomočjo
orodja za novo usklajevanje, v
naslednjem zaporedju: sprednja leva
pnevmatika, sprednja desna
pnevmatika, zadnja desna
pnevmatika, zadnja leva pnevmatika.
Smernik trenutno aktivnega položaja
sveti, dokler senzor ni usklajen.
Za servis ali za nakup orodja za
ponovno usklajevanje položajev se
obrnite na servisno delavnico. Na
voljo sta 2 minuti za postopek
usklajevanja položaja prve
pnevmatike/kolesa in skupno
5 minut za postopek usklajevanja
položajev vseh štirih položajev
pnevmatik/koles. Če postopek
ujemanja potrebuje več časa, se bo
ustavil in ga je treba ponovno zagnati.Postopek usklajevanja položajev senzorjev TPMS je naslednji:
1. Vklopite ročno zavoro; pri vozilih z
avtomatskim menjalnikom
pretaknite izbirno ročico v P.
2. Vklopite kontakt.
3. S pritiskom na MENU na stikalu
smernikov izberite Vehicle
Information Menu (Meni
informacij vozila) na voznikovem
informacijskem zaslonu (DIC).
4. Z nastavitvenim kolescem se pomikajte skozi meni za tlak v
pnevmatikah.
5. Za začetek postopka usklajevanja
položajev senzorjev pritisnite
tipko SET/CLR . Prikazati se mora
sporočilo, ki zahteva odobritev postopka.
6. Za potrditev izbire ponovno pritisnite tipko SET/CLR. Dvakrat
se oglasi hupa, s čimer signalizira, da je sprejemnik v načinu novega
usklajevanja položajev.
7. Začnite s sprednjo levo pnevmatiko.8. Orodje za ponovno pomnjenjenamestite na bok pnevmatike,
blizu stebla ventila. Nato s
pritiskom na tipko aktivirajte
senzor TPMS. Hupa se enkrat
oglasi in s tem potrdi, da je bila
identifikacijska koda senzorja
usklajena s položajem te
pnevmatike in kolesa.
9. Nadaljujte s sprednjo desno pnevmatiko in ponovite postopek
v 8. koraku.
10. Nadaljujte z zadnjo desno pnevmatiko in ponovite postopek
v 8. koraku.
11. Nadaljujte s sprednjo levo pnevmatiko in ponovite postopek
v 8. koraku. Hupa se dvakrat
oglasi in s tem sporoči, da se je postopek usklajevanja
identifikacijske kode senzorja z
zadnjo levo pnevmatiko zaključil
in da postopek kontrole
usklajevanja položajev senzorjev
sistema TPMS ni več aktiven.
12. Izključite kontakt.

256Nega vozila
13. Uravnajte tlak vseh pnevmatik stlakom, ki je naveden na nalepki spriporočenimi tlaki za pnevmatike.
14. Preverite, ali se stanje napolnjenosti ujema z izbranim
tlakom 3 120.
Odvisnost od temperature Tlak v pnevmatikah je odvisen od
temperature pnevmatike. Med vožnjo se temperatura in tlak v pnevmatiki
povečata.
Vrednost tlaka na zaslonu DIC je
dejanska vrednost tlaka. Zato je
pomembno preveriti tlak v
pnevmatikah pri hladnih
pnevmatikah.
Globina profila Redno preverjajte globino profila.Iz varnostnih razlogov morate
pnevmatiko zamenjati pri globini
profila 2 do 3 mm (zimske pnevmatike
pri 4 mm).Iz varnostnih razlogov na isti osi
odsvetujemo uporabo pnevmatik,
katerih profil se razlikuje za več kot
2 mm.
Zakonsko predpisana najnižja
dovoljena globina profila (1,6 mm) je
dosežena, ko profil sega do oznake
obrabljenosti (TWI). Njihov položaj je
razviden iz oznak na zunanji stranici
pnevmatike.
Če je obrabljenost profila sprednjih
pnevmatik večja kot na zadnjih,
občasno premestite zadnja in
sprednja kolesa. Smer vrtenja koles
mora ostani nespremenjena.
Pnevmatike se starajo, tudi če jih ne
uporabljate. Priporočamo, da
menjavate pnevmatike na 6 let.
Uporaba pnevmatik in
koles drugih dimenzij Če želite namestiti pnevmatike, ki se
po dimenzijah razlikujejo od
tovarniških, je v določenih primerih potrebno na novo programirati
elektronski sistem merjenja hitrosti
vozila in nazivni tlak v pnevmatikah
ter izvesti tudi druge spremembe.
Če namestite pnevmatike drugih
dimenzij, dajte zamenjati tudi nalepko tlakov.9 Opozorilo
Neprimerne pnevmatike ali
platišča utegnejo biti vzrok za
nesrečo in neprimernost za
udeležbo v prometu.

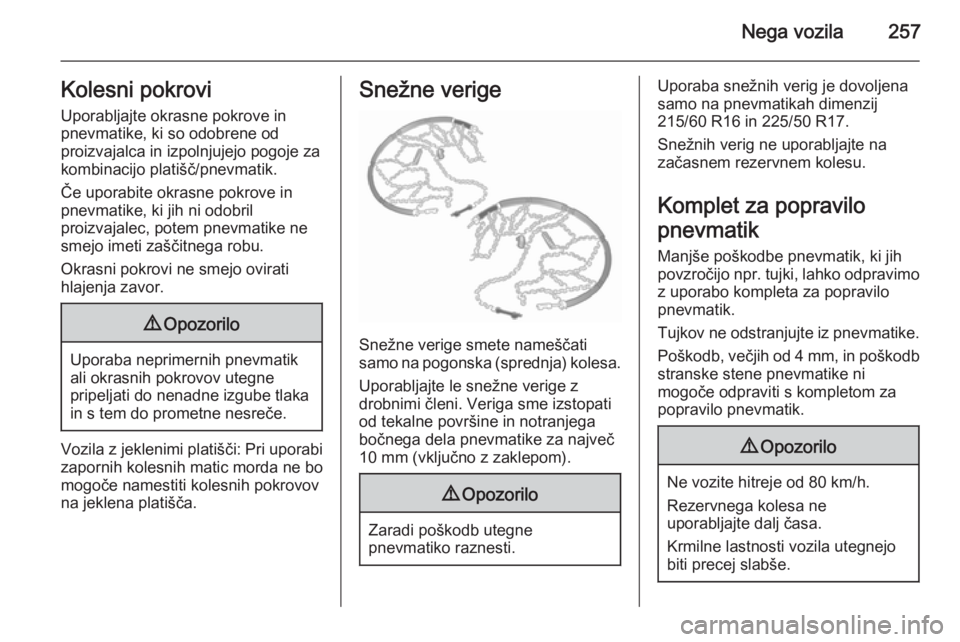

Nega vozila257Kolesni pokrovi
Uporabljajte okrasne pokrove in
pnevmatike, ki so odobrene od
proizvajalca in izpolnjujejo pogoje za
kombinacijo platišč/pnevmatik.
Če uporabite okrasne pokrove in pnevmatike, ki jih ni odobril
proizvajalec, potem pnevmatike ne
smejo imeti zaščitnega robu.
Okrasni pokrovi ne smejo ovirati
hlajenja zavor.9 Opozorilo
Uporaba neprimernih pnevmatik
ali okrasnih pokrovov utegne
pripeljati do nenadne izgube tlaka
in s tem do prometne nesreče.
Vozila z jeklenimi platišči: Pri uporabi zapornih kolesnih matic morda ne bo
mogoče namestiti kolesnih pokrovov
na jeklena platišča.
Snežne verige
Snežne verige smete nameščati
samo na pogonska (sprednja) kolesa.
Uporabljajte le snežne verige z
drobnimi členi. Veriga sme izstopati
od tekalne površine in notranjega
bočnega dela pnevmatike za največ
10 mm (vključno z zaklepom).
9 Opozorilo
Zaradi poškodb utegne
pnevmatiko raznesti.
Uporaba snežnih verig je dovoljena
samo na pnevmatikah dimenzij
215/60 R16 in 225/50 R17.
Snežnih verig ne uporabljajte na
začasnem rezervnem kolesu.
Komplet za popravilo
pnevmatik Manjše poškodbe pnevmatik, ki jih
povzročijo npr. tujki, lahko odpravimo
z uporabo kompleta za popravilo
pnevmatik.
Tujkov ne odstranjujte iz pnevmatike. Poškodb, večjih od 4 mm, in poškodb
stranske stene pnevmatike ni
mogoče odpraviti s kompletom za popravilo pnevmatik.9 Opozorilo
Ne vozite hitreje od 80 km/h.
Rezervnega kolesa ne
uporabljajte dalj časa.
Krmilne lastnosti vozila utegnejo
biti precej slabše.

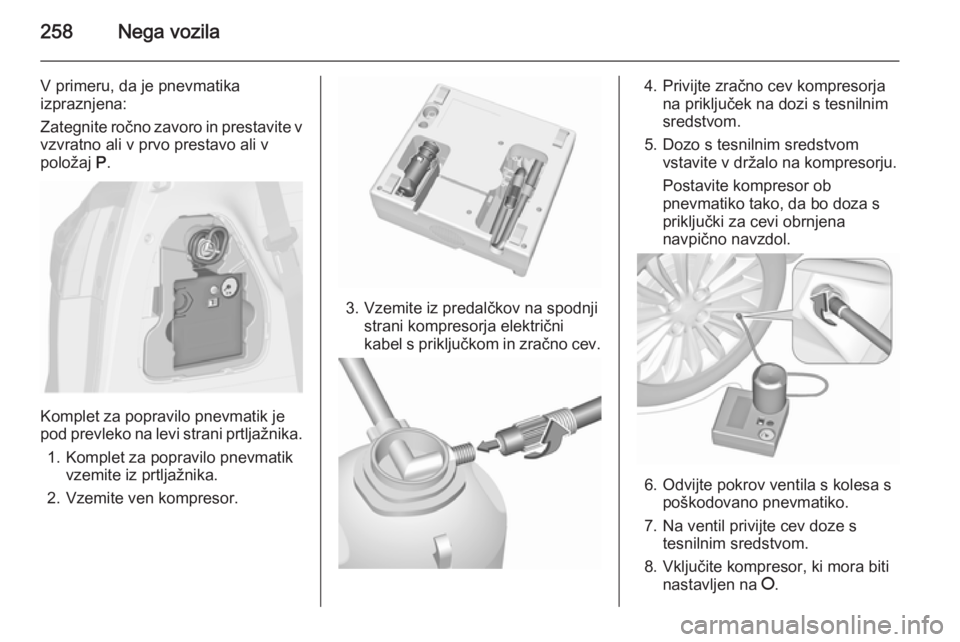

258Nega vozila
V primeru, da je pnevmatika
izpraznjena:
Zategnite ročno zavoro in prestavite v
vzvratno ali v prvo prestavo ali v
položaj P.
Komplet za popravilo pnevmatik je
pod prevleko na levi strani prtljažnika.
1. Komplet za popravilo pnevmatik vzemite iz prtljažnika.
2. Vzemite ven kompresor.
3. Vzemite iz predalčkov na spodnji strani kompresorja električni
kabel s priključkom in zračno cev.
4. Privijte zračno cev kompresorja na priključek na dozi s tesnilnim
sredstvom.
5. Dozo s tesnilnim sredstvom vstavite v držalo na kompresorju.
Postavite kompresor ob
pnevmatiko tako, da bo doza s
priključki za cevi obrnjena
navpično navzdol.
6. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
7. Na ventil privijte cev doze s tesnilnim sredstvom.
8. Vključite kompresor, ki mora biti nastavljen na J.
