Rijden en bediening197
Anticiperend
remassistentiesysteem Naast het anticiperend remsysteem
en het automatisch noodstopsys‐
teem, verhoogt het anticiperende re‐
massistentiesysteem de gevoelig‐
heid van de remassistentie. Een
lichte aanraking van het rempedaal
leidt dan onmiddellijk tot sterk afrem‐
men. Deze functie helpt de bestuur‐
der om sneller en harder te remmen
vóór de mogelijke aanrijding.9 Waarschuwing
De actieve noodrem is niet ont‐
worpen voor sterk autonoom rem‐ men of het automatisch vermijden
van botsingen. Het is ontworpen
om de voertuigsnelheid vooraf‐
gaand aan een aanrijding te ver‐
lagen. Het systeem reageert mo‐
gelijk niet op stilstaande auto's,
voetgangers en dieren. Na een
plotselinge verandering van rij‐
strook, heeft het systeem enige
tijd nodig om de nieuwe voorligger te detecteren.
De bestuurder moet onder het rij‐
den altijd zijn of haar onverdeelde
aandacht aan het verkeer geven.
De bestuurder moet altijd gereed
zijn om actie te ondernemen en te
remmen en sturen om aanrijdin‐
gen te voorkomen. Het systeem is ontworpen voor een situatie
waarin alle inzittenden hun veilig‐
heidsgordels dragen.
Systeembeperkingen
De actieve noodrem werkt beperkt of
niet bij regen, sneeuw of modder, om‐ dat de radarsensor door een water‐
film, stof, ijs, of sneeuw bedekt kan
zijn. Bij een vervuilde sensor, de sen‐
sorafdekking reinigen.
In zeldzame gevallen kan de actieve
noodrem kort automatisch remmen in situaties waarin dat onnodig lijkt te
zijn, bijvoorbeeld als er verkeersbor‐
den in een bocht staan of door auto's
die zich in een andere rijstrook bevin‐ den. Dit behoort bij de normale wer‐
king van het systeem, de auto behoeft
geen onderhoud. Trap het gaspedaal
stevig in om het automatisch remmen op te heffen.
Instellingen
Instellingen kunt u veranderen in het
menu Voorbereiding aanrijding in de
persoonlijke instellingen 3 132.
Storing
In geval een systeem onderhoud of
reparatie nodig heeft, ziet u een mel‐
ding op het Driver Information Centre.
Als het systeem niet naar behoren
functioneert, verschijnen er berichten
in het Driver Information Center.

198Rijden en bediening
Boordinformatie 3 125.
Parkeerhulp Parkeerhulp voor-achter9 Waarschuwing
De bestuurder is zelf geheel ver‐
antwoordelijk voor het inparkeren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en obstakels
voor en achter de auto. Het systeem
geeft geluidssignalen en toont berich‐
ten.
Het systeem heeft vier ultrasone par‐
keersensoren elk in de achter- en
voorbumper.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter, elk met een andere geluidsfrequentie.
Het signaal voor voorgelegen obsta‐
kels gaat af via de voorluidsprekers; voor obstakels achter de auto gaat
het af achter in de auto.
Parkeerhulpknop en
bedieningslogica
De parkeerhulp voor is uitgevoerd
met toets D. Als de auto is uitge‐
voerd met de geavanceerde parkeer‐
hulp (zie de volgende afzonderlijke
beschrijving), worden beide syste‐ men met toets D bediend.
Kort indrukken van toets D deacti‐
veert of activeert de parkeerhulp aan
de voorkant.
Lang indrukken van toets D (onge‐
veer één seconde) activeert of deac‐
tiveert de geavanceerde parkeerhulp.

200Rijden en bediening
De afstandsaanduiding op het DriverInformation Center kan worden be‐lemmerd door boordinformatie meteen hogere prioriteit. Na het bevesti‐
gen van het bericht via de toets
SET/CLR op de richtingaanwijzer ver‐
schijnt de afstandsaanduiding weer.
Uitschakelen
De parkeerhulp achter schakelt auto‐
matisch uit wanneer de achteruitver‐
snelling wordt uitgeschakeld.
De parkeerhulp voor wordt ook auto‐
matisch gedeactiveerd bij een snel‐ heid boven 11 km/u.Handmatig deactiveren is mogelijk
door kort indrukken van de parkeer‐
hulptoets D.
Wanneer het systeem wordt gedeac‐
tiveerd, gaat de LED in de toets uit.
Bovendien verschijnt Parkeerhulp uit
in het Driver Information Center wan‐ neer het systeem handmatig wordt
gedeactiveerd.
Na een handmatige deactivering
wordt de parkeerhulp voor weer ge‐
activeerd als de parkeerhulptoets
D wordt ingedrukt of als de achter‐
uitversnelling wordt ingeschakeld.
Storing
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐
digheden niet operationeel is, bijv.
door sneeuw op de sensoren, licht
controlelamp r op of verschijnt er
een melding op het Driver Information
Center.
Boordinformatie 3 125.
Controlelamp r 3 115.Geavanceerde parkeerhulp9 Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het accepteren
van de door het systeem voorge‐
stelde parkeerplek en het inparke‐
ren.
Controleer bij het gebruik van de geavanceerde parkeerhulp de
zone rondom de auto in alle rich‐
tingen.

Rijden en bediening201
De geavanceerde parkeerhulp laat debestuurder inparkeren door instruc‐
ties te geven op het Driver Informa‐
tion Centre en door geluidssignalen. De bestuurder moet zelf accelereren, remmen, sturen en schakelen.
Het systeem gebruikt de sensoren
van de parkeerhulp voor-achter in combinatie met twee extra sensoren
aan weerskanten van de voor- en
achterbumper.
Toets D en bedieningslogica
Geavanceerde parkeerhulp en par‐
keerhulp voor-achter (zie de vorige
beschrijving) werken beide via toets
D .
Kort indrukken van toets D deacti‐
veert of activeert de parkeerhulp aan
de voorkant.
Lang indrukken van toets D (onge‐
veer één seconde) activeert of deac‐
tiveert de geavanceerde parkeerhulp.Via de knoplogica bedient u de sys‐
temen als volgt:
■ de parkeerhulp voor-achter is ac‐ tief: u deactiveert de parkeerhulp
voor-achter door kort indrukken van de toets.
■ parkeerhulp voor-achter is actief; lang indrukken activeert geavan‐ceerde parkeerhulp als een voor‐
uitversnelling geactiveerd is.
■ de geavanceerde parkeerhulp is actief: u activeert de parkeerhulpvoor-achter door kort indrukken van
de toets.
■ de geavanceerde parkeerhulp is actief: u deactiveert de geavan‐
ceerde parkeerhulp door lang in‐
drukken van de toets.
■ geavanceerde parkeerhulp en par‐ keerhulp voor-achter zijn actief;
kort indrukken deactiveert beide
systemen.Inschakelen
Wanneer u een parkeerplek zoekt,
moet u het systeem activeren door
ongeveer één seconde op toets D
te drukken.
Het systeem kan alleen worden ge‐
activeerd bij snelheden tot 30 km/u en het systeem zoekt naar parkeerplek‐
ken bij een snelheid tot 30 km/u.
De maximale parallelle afstand tus‐
sen uw auto en de rij geparkeerde au‐
to's bedraagt 1,8 meter.

204Rijden en bediening
het systeem gedeactiveerd. Druk on‐
geveer één seconde op de knop D
om het systeem naar een nieuwe parkeerplek te laten zoeken.
Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel min‐
der goed wanneer de sensoren
zijn bedekt, bijv. met ijs of sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste af‐
standsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het de‐
tectiebereik.
Let op
Het parkeerhulpsysteem kan wor‐
den geactiveerd en gedeactiveerd
door de instellingen in het
Info-Display te veranderen.
Persoonlijke instellingen 3 132.
Let op
Het parkeerhulpsysteem herkent automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
Als gevolg van externe akoestische
of mechanische storingen is het mo‐ gelijk dat de sensor een niet-be‐
staand object (echostoring) herkent.
De geavanceerde parkeerhulp rea‐
geert eventueel niet op veranderin‐
gen van de parkeerplek nadat u met
het parkeren bent begonnen.
Let op
Bij het inschakelen van een vooruit‐
versnelling en het overschrijden van een bepaalde snelheid wordt de par‐keerhulp achter bij het uitschuiven
van het draagsysteem achterzijde
gedeactiveerd.
Bij het eerst inschakelen van de ach‐ teruitversnelling detecteert de par‐
keerhulp het draagsysteem achter‐ zijde en klinkt er een zoemer. Druk
kort op toets D om de parkeerhulp
te deactiveren.

Rijden en bediening205
Let op
Na gebruik moet de geavanceerde
parkeerhulp worden gekalibreerd.
Voor optimale begeleiding tijdens het parkeren is een rijafstand van
ten minste 35 km, inclusief een aan‐
tal bochten, nodig.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem alarmeert visueel in elke
buitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
De sensoren van het systeem bevin‐ den zich in de bumper aan de linker-
en rechterzijde van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
■ Auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen.
■ Voetgangers, fietsers of dieren.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen, een geel waarschuwingssymbool B
in de betreffende buitenspiegel op.
Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Let op
Als de passerende auto minstens 10 km/u sneller rijdt dan de gepas‐
seerde auto, wordt het waarschu‐
wingssymbool B in de betreffende
buitenspiegel niet verlicht.
Het blindehoeksysteem werkt bij
snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐
symbolen B in beide buitenspiegels.
Als de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de waarschuwingssymbolen B als nor‐
maal verlicht aan de betreffende
zijde.

206Rijden en bediening
Als de auto wordt gestart, lichtenbeide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.
U kunt het systeem activeren of deac‐ tiveren in het menu Instellingen op het
Info-display, persoonlijke instellingen
3 132.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre (DIC).
Detectiezones
De systeemsensor dekt een zone van ong. 3 meter aan beide zijden van de
auto. De zone begint bij elke buiten‐
spiegel en strekt zich ongeveer
3 meter naar achteren uit. De zone is
ongeveer tussen de 0,5 meter en
2 meter hoog, vanaf de grond.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.
Storing
Het kan soms voorkomen dat het sys‐ teem geen signaal afgeeft, bij natte
weersomstandigheden zal dit vaker optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige re‐ genval. Instructies voor reinigen
3 271.
Bij een storing in het systeem of als het systeem door tijdelijke omstan‐digheden niet operationeel is, dan
verschijnt er een melding op het Dri‐
ver Information Centre (DIC). Roep
de hulp van een werkplaats in bij een permanente storing.
Achteruitkijkcamera
De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door middel van een weergave van het ge‐
bied achter de auto.Het camerabeeld wordt getoond in de Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in de achteruitversnelling wordt gescha‐ keld.

Rijden en bediening207

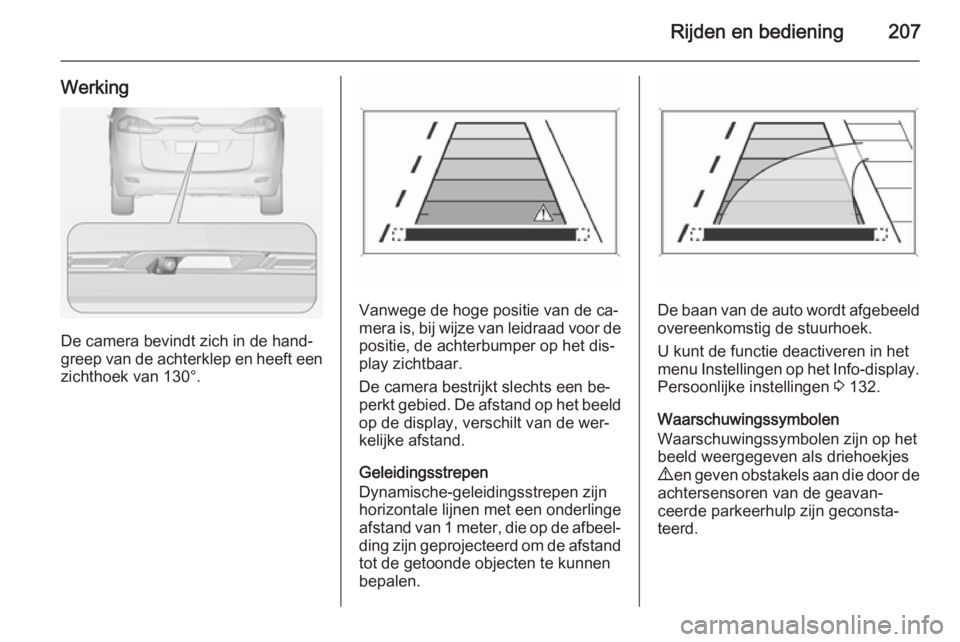

Werking
De camera bevindt zich in de hand‐
greep van de achterklep en heeft een zichthoek van 130°.
Vanwege de hoge positie van de ca‐
mera is, bij wijze van leidraad voor de
positie, de achterbumper op het dis‐
play zichtbaar.
De camera bestrijkt slechts een be‐ perkt gebied. De afstand op het beeld op de display, verschilt van de wer‐
kelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐
ding zijn geprojecteerd om de afstand tot de getoonde objecten te kunnenbepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
U kunt de functie deactiveren in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 132.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.

Verzorging van de auto247

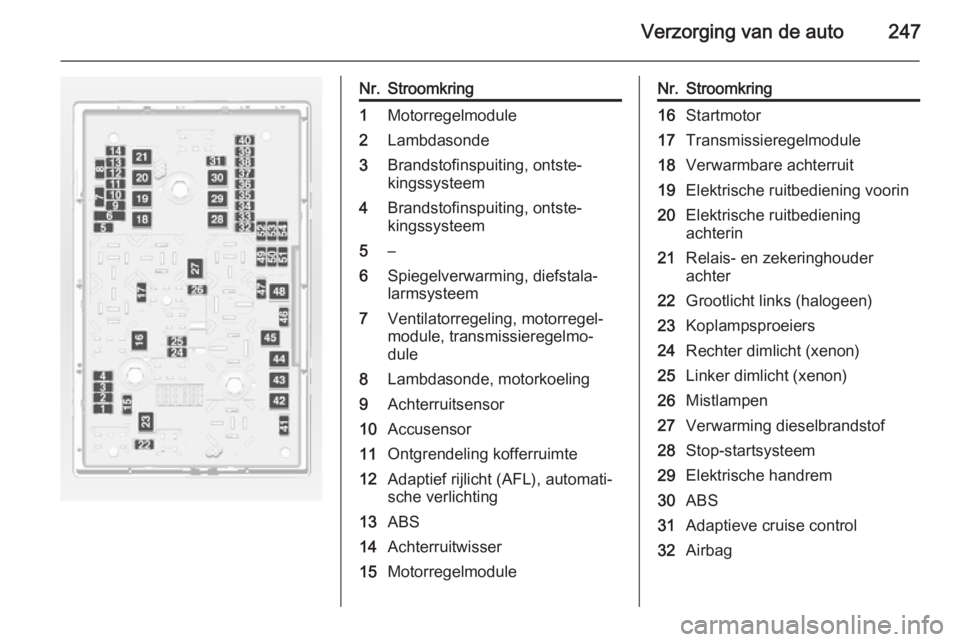

Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming, diefstala‐
larmsysteem7Ventilatorregeling, motorregel‐
module, transmissieregelmo‐
dule8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS14Achterruitwisser15MotorregelmoduleNr.Stroomkring16Startmotor17Transmissieregelmodule18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Relais- en zekeringhouder
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Stop-startsysteem29Elektrische handrem30ABS31Adaptieve cruise control32Airbag

248Verzorging van de auto

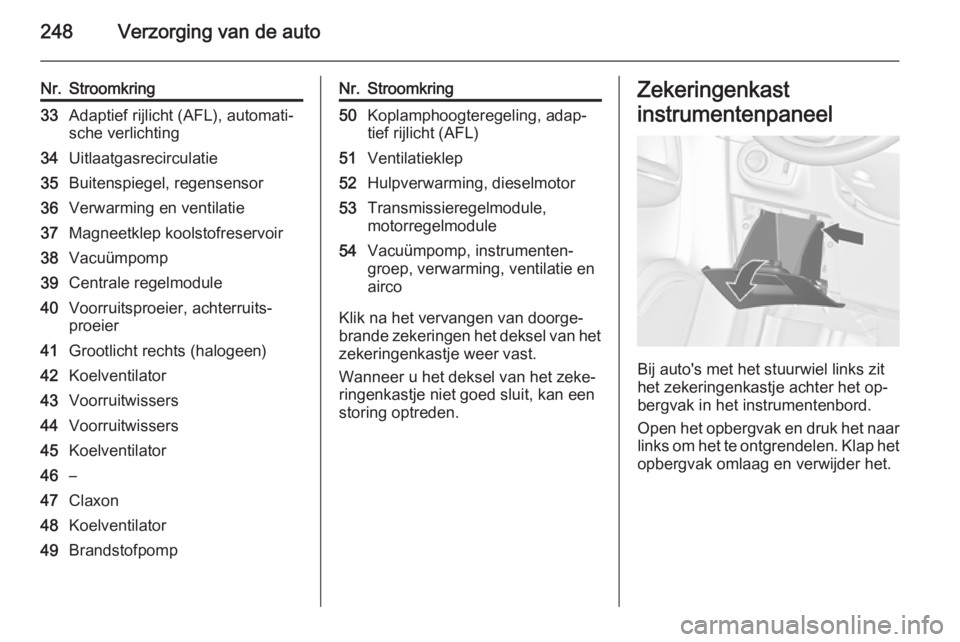

Nr.Stroomkring33Adaptief rijlicht (AFL), automati‐
sche verlichting34Uitlaatgasrecirculatie35Buitenspiegel, regensensor36Verwarming en ventilatie37Magneetklep koolstofreservoir38Vacuümpomp39Centrale regelmodule40Voorruitsproeier, achterruits‐
proeier41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44Voorruitwissers45Koelventilator46–47Claxon48Koelventilator49BrandstofpompNr.Stroomkring50Koplamphoogteregeling, adap‐
tief rijlicht (AFL)51Ventilatieklep52Hulpverwarming, dieselmotor53Transmissieregelmodule,
motorregelmodule54Vacuümpomp, instrumenten‐
groep, verwarming, ventilatie en
airco
Klik na het vervangen van doorge‐
brande zekeringen het deksel van het
zekeringenkastje weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
