horn OPEL ZAFIRA C 2015 Instruksjonsbok

Kort og viktig11
1Elektriske vinduer .................. 30
2 Sidespeil ............................... 28
3 Automatisk hastighets‐
kontroll ............................... 170
Hastighetsbegrenser ...........172
Adaptiv hastighetskontroll ...173
Varsling om kollisjonsfare
foran .................................... 180
4 Side- ventilasjonsdyser .......148
5 Blinklys, lyshorn, nærlys
og fjernlys, fjernlyshjelp .....137
Utstigningslys .....................140
Parkeringslys ...................... 138
Knapper for førerinforma‐
sjonssenteret ....................... 112
6 Instrumenter ......................... 99
7 Betjeningselementer på
rattet ..................................... 92
8 Førerinformasjonssenter .....112
9 Frontrutevisker,
frontrutespyler,
lyktespyler, bakrutevisker,
bakrutespyler ........................ 9410Sentrallås .............................. 21
Nødblinklys ........................ 136
Sport-modus ...................... 169
Tour-modus ........................ 169
Drivstoffknapp .....................101
Kontrollampe for
deaktivering av
kollisjonspute .....................106
Kontrollampe for
forsetepassasjerenssikker
hetsbelte ............................. 105
11 Info-Display (informa‐
sjonsdisplay) ...................... 116
12 Midtre ventilasjonsdyser ....148
13 Tyverialarmstatus lysdiode ..26
14 Hanskerom ........................... 62
15 Klimakontrollsystem ............142
16 AUX-inngang, USB-
inngang, SD-kortspor ............10
Strømuttak ............................ 98
17 Girspak, manuelt gir ...........164
Automatgir .......................... 16118 Antispinn ............................ 167
Elektronisk stabilitets‐
program .............................. 168
Filskiftvarsling ....................199
19 Elektrisk håndbrems ...........165
20 Parkeringsradarsystemer ....186
Eco-knapp for stopp/start-
system ................................. 153
21 Tenningslås med rattlås .....152
22 Horn ..................................... 93
Kollisjonspute for fører .........53
23 Panserutløser ..................... 216
24 Sikringsboks ....................... 234
Oppbevaringsrom .................64
25 Rattjustering ......................... 92
26 Lysbryter ............................ 130
Lyshøydejustering ..............132
Tåkelys foran .....................137
Tåkebaklys ......................... 137
Instrumentbelysning ...........138

12Kort og viktigUtvendige lys
Drei på lysbryteren:
7=lys av8=parklys9=nærlys
Automatisk lyskontroll
AUTO=automatisk lyskontroll: ut‐
vendige lys slås på og av
automatiskm=aktivering eller deaktivering
av den automatiske lyskon‐
trollen8=parklys9=nærlys
Tåkelys
Trykk på lysbryteren:
>=tåkelys foranr=tåkebaklys
Lys 3 130.
Lyshorn, fjernlys og nærlyslyshorn=trekk hendelen
mot rattetfjernlys=skyv hendelen for‐
overnærlys=skyv eller trekk i
hendelen
Automatisk lyskontroll 3 131, fjernlys
3 131, fjernlyshjelp 3 131, lyshorn
3 132, adaptivt frontlys 3 133.

Kort og viktig13
Blinklyshendel oppover=høyre blinklyshendel nedover=venstre blinklys
Blinklys 3 137, parklys 3 138.
Nødblinklys
Betjenes med knappen ¨.
Varselblinklys 3 136.
Horn
Trykk j.

Instrumenter og betjeningselementer93Oppvarmet ratt
Aktiver oppvarmingen ved å trykke på* -knappen. Aktivering vises med lys‐
dioden i knappen.
De anbefalte grepsområdene på rat‐
tet varmes opp raskere og til høyere
temperatur enn de andre områdene.
Oppvarmingen virker når motoren eri gang og ved Autostopp.
Stopp/start-system 3 153.
Horn
Trykk j.

132Lys
Systemet skifter til nærlys:■ når en sensor registrerer lysene på
kjøretøy i motgående retning, eller
foran i samme retning
■ når kjørehastigheten er under 20 km/t
■ hvis det er tåke eller snør
■ ved kjøring i bystrøk
Når det ikke er noen hindringer len‐
ger, skifter systemet til fjernlys igjen.
Koble inn
Fjernlysassistenten aktiveres ved å
trykke to ganger på indikatorspaken
ved en hastighet hover 40 km/t.
Den grønne kontrollampen l lyser
hele tiden når automatisk fjernlys er i bruk, den blå 7 lyser når fjernlyset er
på.
Kontrollampe l 3 110.
Utkobling
Skyv indikatorhendelen inn en gang.
Det kobles også ut når tåkelysene
foran er på.
Hvis lyshornet aktiveres når fjernlyset er på, deaktiveres det automatiske
fjernlyset.
Hvis lyshornet aktiveres når fjernlyset er av, forblir det automatiske fjernly‐
set på.
Den siste innstillinger for det automa‐ tiske fjernlyset opprettholdes når ten‐
ningen slås på igjen.
Fjernlysassistent med adaptivt front‐
lys 3 133.
Lyshorn Trekk hendelen mot rattet for å akti‐
vere lyshornet.Lyshøydejustering
Manuell lyshøydejustering
For å tilpasse hovedlysene til bilens
last og unngå blending dreier du hju‐
let ? til ønsket stilling.
0=forsetene i bruk1=alle seter i bruk2=alle seter i bruk og last i bagasje‐
rommet3=alle seter opptatt og bagasjerom‐
met lastet.
Dynamisk automatisk hovedlysjuste‐
ring 3 133.

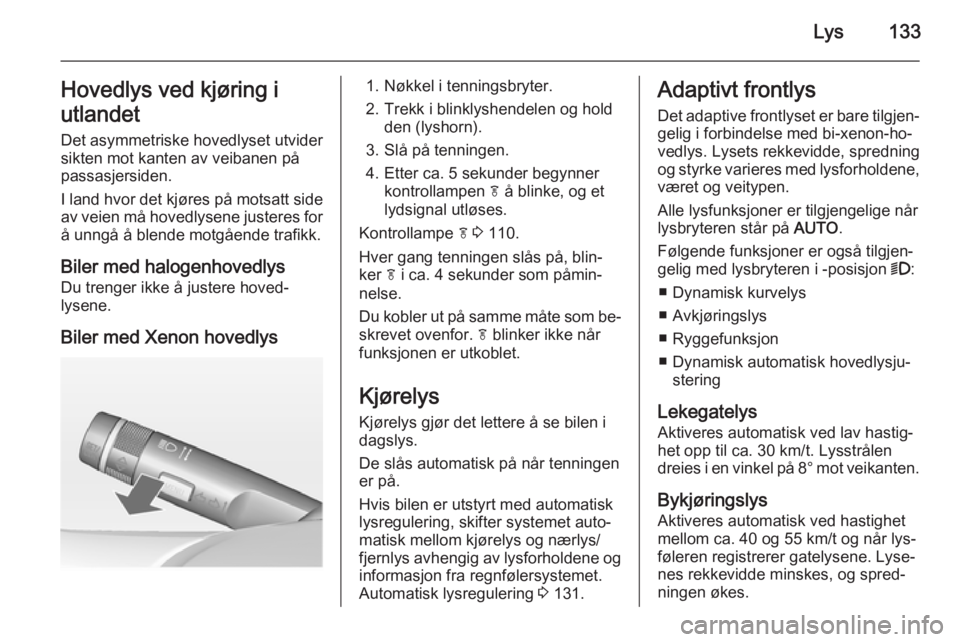

Lys133Hovedlys ved kjøring i
utlandet
Det asymmetriske hovedlyset utvider sikten mot kanten av veibanen på
passasjersiden.
I land hvor det kjøres på motsatt side av veien må hovedlysene justeres forå unngå å blende motgående trafikk.
Biler med halogenhovedlys
Du trenger ikke å justere hoved‐
lysene.
Biler med Xenon hovedlys1. Nøkkel i tenningsbryter.
2. Trekk i blinklyshendelen og hold den (lyshorn).
3. Slå på tenningen.
4. Etter ca. 5 sekunder begynner kontrollampen f å blinke, og et
lydsignal utløses.
Kontrollampe f 3 110.
Hver gang tenningen slås på, blin‐
ker f i ca. 4 sekunder som påmin‐
nelse.
Du kobler ut på samme måte som be‐
skrevet ovenfor. f blinker ikke når
funksjonen er utkoblet.
Kjørelys Kjørelys gjør det lettere å se bilen idagslys.
De slås automatisk på når tenningen er på.
Hvis bilen er utstyrt med automatisk lysregulering, skifter systemet auto‐
matisk mellom kjørelys og nærlys/
fjernlys avhengig av lysforholdene og informasjon fra regnfølersystemet.
Automatisk lysregulering 3 131.Adaptivt frontlys
Det adaptive frontlyset er bare tilgjen‐ gelig i forbindelse med bi-xenon-ho‐
vedlys. Lysets rekkevidde, spredning
og styrke varieres med lysforholdene,
været og veitypen.
Alle lysfunksjoner er tilgjengelige når
lysbryteren står på AUTO.
Følgende funksjoner er også tilgjen‐
gelig med lysbryteren i -posisjon 9:
■ Dynamisk kurvelys
■ Avkjøringslys
■ Ryggefunksjon
■ Dynamisk automatisk hovedlysju‐ stering
Lekegatelys Aktiveres automatisk ved lav hastig‐
het opp til ca. 30 km/t. Lysstrålen
dreies i en vinkel på 8° mot veikanten.
Bykjøringslys
Aktiveres automatisk ved hastighet mellom ca. 40 og 55 km/t og når lys‐
føleren registrerer gatelysene. Lyse‐
nes rekkevidde minskes, og spred‐
ningen økes.

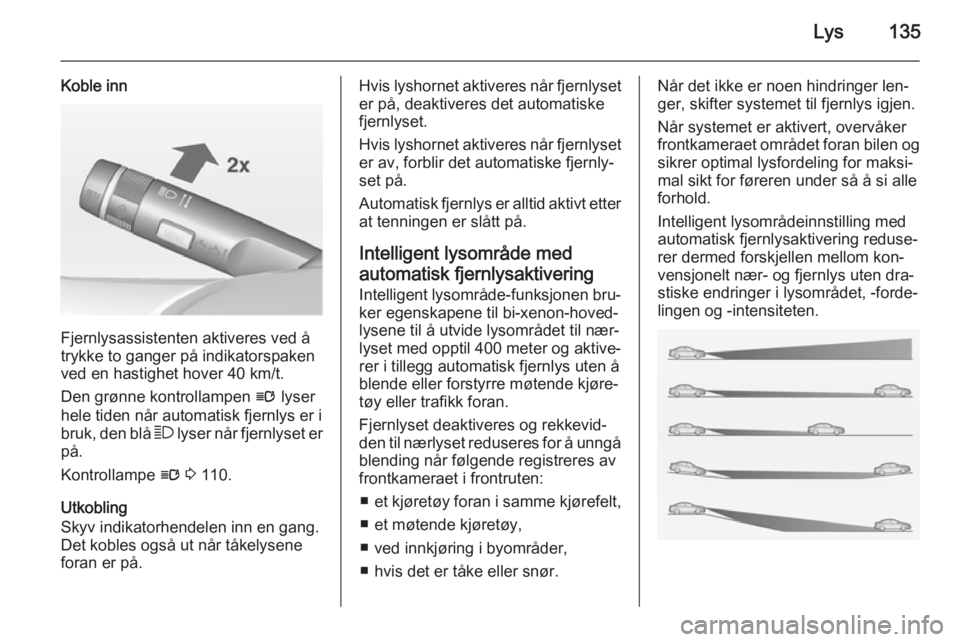

Lys135
Koble inn
Fjernlysassistenten aktiveres ved å
trykke to ganger på indikatorspaken
ved en hastighet hover 40 km/t.
Den grønne kontrollampen l lyser
hele tiden når automatisk fjernlys er i bruk, den blå 7 lyser når fjernlyset er
på.
Kontrollampe l 3 110.
Utkobling
Skyv indikatorhendelen inn en gang.
Det kobles også ut når tåkelysene
foran er på.
Hvis lyshornet aktiveres når fjernlyset er på, deaktiveres det automatiske
fjernlyset.
Hvis lyshornet aktiveres når fjernlyset
er av, forblir det automatiske fjernly‐
set på.
Automatisk fjernlys er alltid aktivt etter at tenningen er slått på.
Intelligent lysområde med automatisk fjernlysaktivering Intelligent lysområde-funksjonen bru‐ ker egenskapene til bi-xenon-hoved‐
lysene til å utvide lysområdet til nær‐
lyset med opptil 400 meter og aktive‐
rer i tillegg automatisk fjernlys uten å
blende eller forstyrre møtende kjøre‐
tøy eller trafikk foran.
Fjernlyset deaktiveres og rekkevid‐
den til nærlyset reduseres for å unngå
blending når følgende registreres av
frontkameraet i frontruten:
■ et kjøretøy foran i samme kjørefelt,
■ et møtende kjøretøy,
■ ved innkjøring i byområder,
■ hvis det er tåke eller snør.Når det ikke er noen hindringer len‐
ger, skifter systemet til fjernlys igjen.
Når systemet er aktivert, overvåker
frontkameraet området foran bilen og sikrer optimal lysfordeling for maksi‐
mal sikt for føreren under så å si alle
forhold.
Intelligent lysområdeinnstilling med
automatisk fjernlysaktivering reduse‐
rer dermed forskjellen mellom kon‐
vensjonelt nær- og fjernlys uten dra‐
stiske endringer i lysområdet, -forde‐
lingen og -intensiteten.

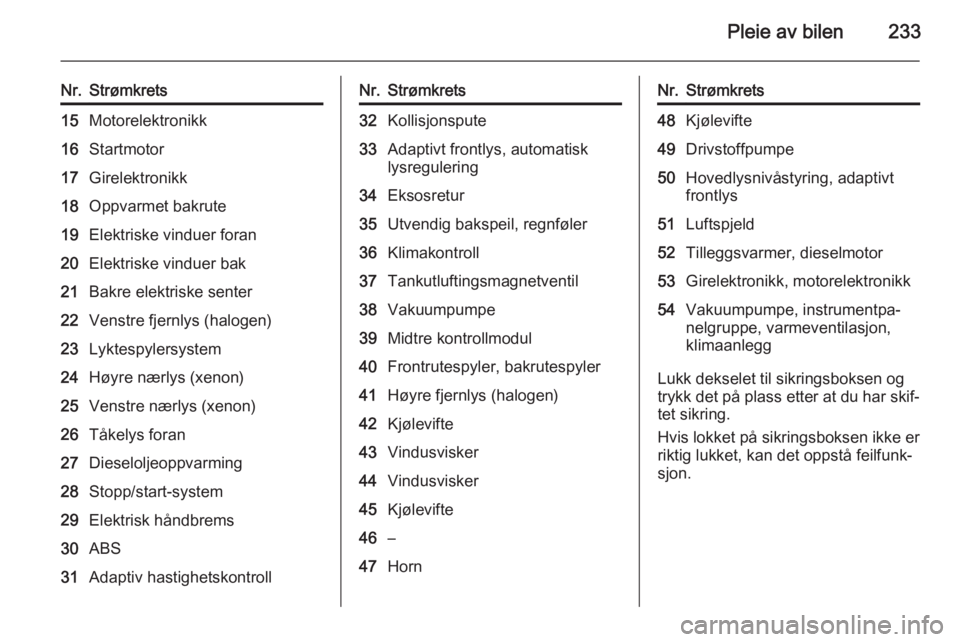

Pleie av bilen233
Nr.Strømkrets15Motorelektronikk16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Stopp/start-system29Elektrisk håndbrems30ABS31Adaptiv hastighetskontrollNr.Strømkrets32Kollisjonspute33Adaptivt frontlys, automatisk
lysregulering34Eksosretur35Utvendig bakspeil, regnføler36Klimakontroll37Tankutluftingsmagnetventil38Vakuumpumpe39Midtre kontrollmodul40Frontrutespyler, bakrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44Vindusvisker45Kjølevifte46–47HornNr.Strømkrets48Kjølevifte49Drivstoffpumpe50Hovedlysnivåstyring, adaptivt
frontlys51Luftspjeld52Tilleggsvarmer, dieselmotor53Girelektronikk, motorelektronikk54Vakuumpumpe, instrumentpa‐
nelgruppe, varmeventilasjon,
klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

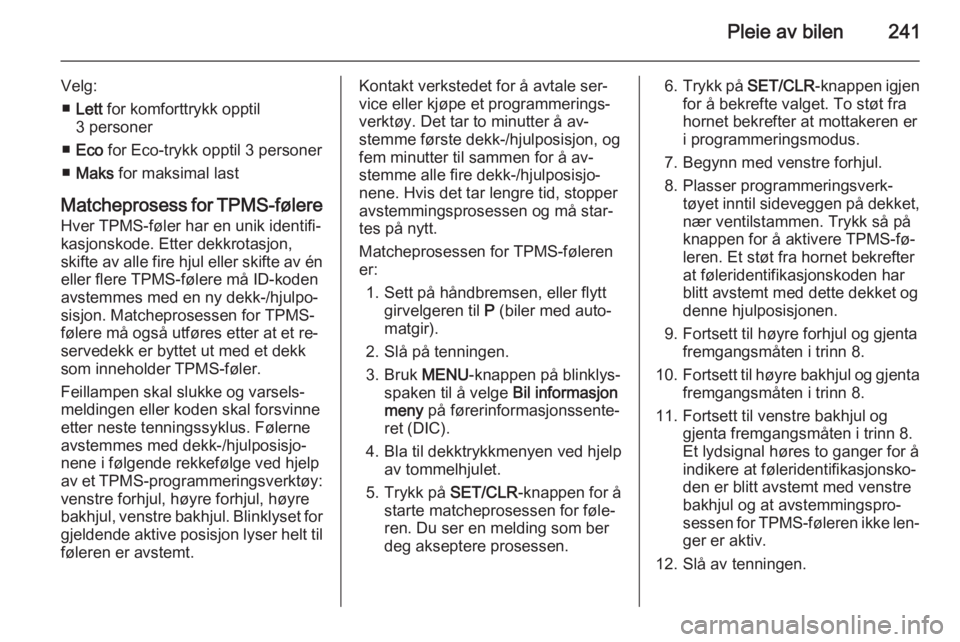

Pleie av bilen241
Velg:■ Lett for komforttrykk opptil
3 personer
■ Eco for Eco-trykk opptil 3 personer
■ Maks for maksimal last
Matcheprosess for TPMS-følere
Hver TPMS-føler har en unik identifi‐
kasjonskode. Etter dekkrotasjon,
skifte av alle fire hjul eller skifte av én
eller flere TPMS-følere må ID-koden
avstemmes med en ny dekk-/hjulpo‐
sisjon. Matcheprosessen for TPMS- følere må også utføres etter at et re‐
servedekk er byttet ut med et dekk
som inneholder TPMS-føler.
Feillampen skal slukke og varsels‐
meldingen eller koden skal forsvinne
etter neste tenningssyklus. Følerne
avstemmes med dekk-/hjulposisjo‐
nene i følgende rekkefølge ved hjelp
av et TPMS-programmeringsverktøy: venstre forhjul, høyre forhjul, høyre
bakhjul, venstre bakhjul. Blinklyset for gjeldende aktive posisjon lyser helt til
føleren er avstemt.Kontakt verkstedet for å avtale ser‐
vice eller kjøpe et programmerings‐
verktøy. Det tar to minutter å av‐
stemme første dekk-/hjulposisjon, og
fem minutter til sammen for å av‐
stemme alle fire dekk-/hjulposisjo‐
nene. Hvis det tar lengre tid, stopper
avstemmingsprosessen og må star‐
tes på nytt.
Matcheprosessen for TPMS-føleren
er:
1. Sett på håndbremsen, eller flytt girvelgeren til P (biler med auto‐
matgir).
2. Slå på tenningen.
3. Bruk MENU-knappen på blinklys‐
spaken til å velge Bil informasjon
meny på førerinformasjonssente‐
ret (DIC).
4. Bla til dekktrykkmenyen ved hjelp av tommelhjulet.
5. Trykk på SET/CLR-knappen for å
starte matcheprosessen for føle‐ ren. Du ser en melding som ber
deg akseptere prosessen.6. Trykk på SET/CLR -knappen igjen
for å bekrefte valget. To støt fra
hornet bekrefter at mottakeren er
i programmeringsmodus.
7. Begynn med venstre forhjul.
8. Plasser programmeringsverk‐ tøyet inntil sideveggen på dekket,
nær ventilstammen. Trykk så på
knappen for å aktivere TPMS-fø‐
leren. Et støt fra hornet bekrefter
at føleridentifikasjonskoden har
blitt avstemt med dette dekket og
denne hjulposisjonen.
9. Fortsett til høyre forhjul og gjenta fremgangsmåten i trinn 8.
10. Fortsett til høyre bakhjul og gjenta
fremgangsmåten i trinn 8.
11. Fortsett til venstre bakhjul og gjenta fremgangsmåten i trinn 8.
Et lydsignal høres to ganger for å
indikere at føleridentifikasjonsko‐
den er blitt avstemt med venstre
bakhjul og at avstemmingspro‐
sessen for TPMS-føleren ikke len‐ ger er aktiv.
12. Slå av tenningen.

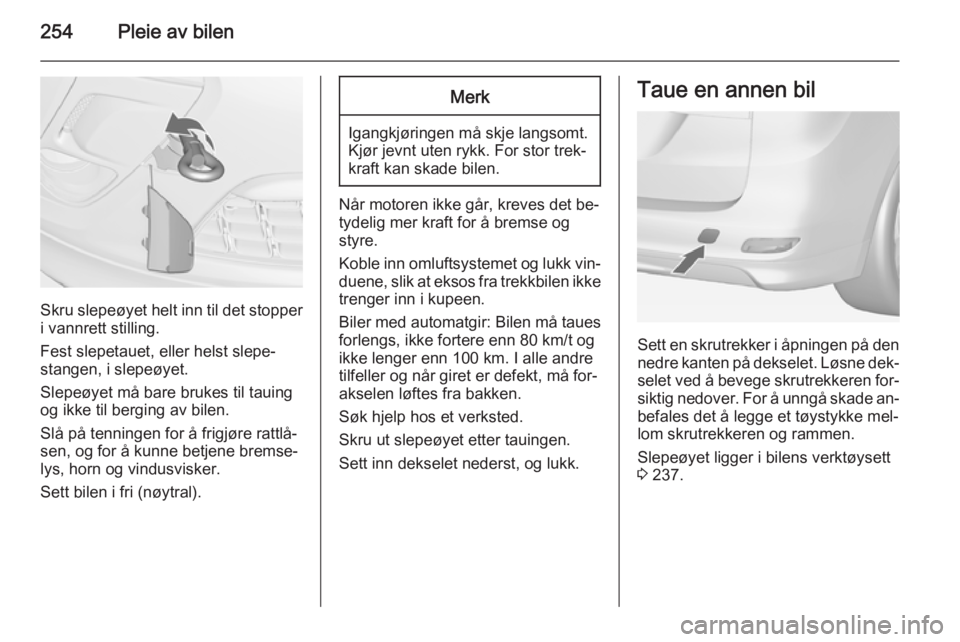

254Pleie av bilen
Skru slepeøyet helt inn til det stopper
i vannrett stilling.
Fest slepetauet, eller helst slepe‐
stangen, i slepeøyet.
Slepeøyet må bare brukes til tauing
og ikke til berging av bilen.
Slå på tenningen for å frigjøre rattlå‐
sen, og for å kunne betjene bremse‐
lys, horn og vindusvisker.
Sett bilen i fri (nøytral).
Merk
Igangkjøringen må skje langsomt.
Kjør jevnt uten rykk. For stor trek‐ kraft kan skade bilen.
Når motoren ikke går, kreves det be‐
tydelig mer kraft for å bremse og
styre.
Koble inn omluftsystemet og lukk vin‐
duene, slik at eksos fra trekkbilen ikke
trenger inn i kupeen.
Biler med automatgir: Bilen må taues
forlengs, ikke fortere enn 80 km/t og
ikke lenger enn 100 km. I alle andre tilfeller og når giret er defekt, må for‐
akselen løftes fra bakken.
Søk hjelp hos et verksted.
Skru ut slepeøyet etter tauingen.
Sett inn dekselet nederst, og lukk.
Taue en annen bil
Sett en skrutrekker i åpningen på den nedre kanten på dekselet. Løsne dek‐
selet ved å bevege skrutrekkeren for‐ siktig nedover. For å unngå skade an‐
befales det å legge et tøystykke mel‐
lom skrutrekkeren og rammen.
Slepeøyet ligger i bilens verktøysett
3 237.
