Page 12 of 291
10Kort og viktigOversikt over instrumentpanelet
Page 29 of 291
Nøkler, dører og vinduer27
Statusmelding vises i førerinforma‐
sjonsdisplayet.
Status-lysdiode
Status-lysdioden er bygget inn i føle‐
ren øverst på instrumentpanelet.
Status i løpet av de første
30 sekundene etter innkobling av
tyverialarmen:
Lysdioden lyser=test, aktiverer for‐
sinkelse.Lysdioden
blinker hurtig=dører, bakluke og
panser ikke helt
lukket, eller sy‐
stemfeil.Status etter at systemet er slått på:Lysdioden blinker
langsomt=systemet er på.
Søk hjelp hos et verksted ved feil.
Utkobling
Tyverialarmen deaktiveres når bilen
låses opp.
Alarm Når den blir utløst, sendes alarmlydenut fra en alarmsirene med eget bat‐
teri, og samtidig blinker varsellysene.
Antall og varighet av alarmsignalene
er lovregulert.
Du kan avbryte alarmen ved å trykke
på hvilken som helst knapp på fjern‐
kontrollen eller ved å slå på ten‐
ningen.
Tyverialarmen kan bare slås av ved å trykke på knappen c eller ved å slå på
tenningen.
En utløst alarm, som ikke er avbrutt
av sjåføren, blir angitt ved varselblink‐
lys. De blinker raskt tre ganger når bi‐ len låses opp neste gang med radio‐
ens fjernkontroll. Det vises også en
varselsmelding eller varselskode på
førerinformasjonsdisplayet etter at
tenningen blir slått på.
Meldinger om bilen 3 118.
Startsperre Systemet er en del av tenningsbryte‐
ren og kontrollerer om bilen kan star‐
tes med den nøkkelen som brukes.
Startsperren aktiveres automatisk et‐
ter at nøkkelen er blitt tatt ut av ten‐ ningsbryteren.
Dersom kontrollampen d blinker når
tenningen er slått på, foreligger det en feil, motoren kan ikke startes. Slå av
tenningen og forsøk å starte motoren
igjen.
Hvis kontrollampen fortsetter å blinke, må du prøve å starte motoren ved
hjelp av ekstranøkkelen og kontakte
et verksted.

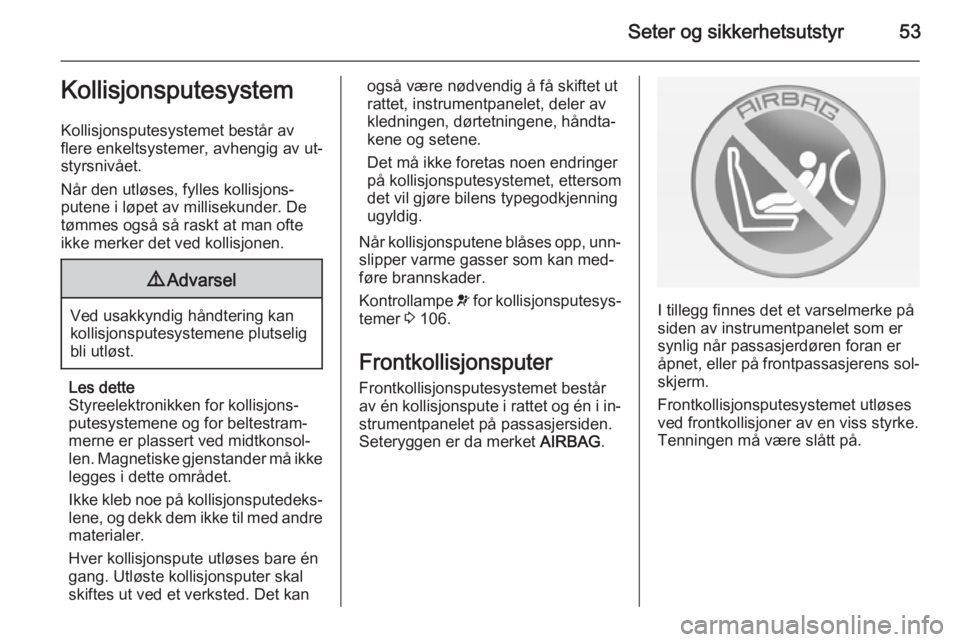

Page 55 of 291
Seter og sikkerhetsutstyr53Kollisjonsputesystem
Kollisjonsputesystemet består av
flere enkeltsystemer, avhengig av ut‐
styrsnivået.
Når den utløses, fylles kollisjons‐
putene i løpet av millisekunder. De
tømmes også så raskt at man ofte
ikke merker det ved kollisjonen.9 Advarsel
Ved usakkyndig håndtering kan
kollisjonsputesystemene plutselig
bli utløst.
Les dette
Styreelektronikken for kollisjons‐ putesystemene og for beltestram‐
merne er plassert ved midtkonsol‐
len. Magnetiske gjenstander må ikke
legges i dette området.
Ikke kleb noe på kollisjonsputedeks‐
lene, og dekk dem ikke til med andre materialer.
Hver kollisjonspute utløses bare én
gang. Utløste kollisjonsputer skal
skiftes ut ved et verksted. Det kan
også være nødvendig å få skiftet ut
rattet, instrumentpanelet, deler av
kledningen, dørtetningene, håndta‐
kene og setene.
Det må ikke foretas noen endringer
på kollisjonsputesystemet, ettersom
det vil gjøre bilens typegodkjenning
ugyldig.
Når kollisjonsputene blåses opp, unn‐ slipper varme gasser som kan med‐
føre brannskader.
Kontrollampe v for kollisjonsputesys‐
temer 3 106.
Frontkollisjonsputer
Frontkollisjonsputesystemet består
av én kollisjonspute i rattet og én i in‐ strumentpanelet på passasjersiden.
Seteryggen er da merket AIRBAG.
I tillegg finnes det et varselmerke på
siden av instrumentpanelet som er
synlig når passasjerdøren foran er
åpnet, eller på frontpassasjerens sol‐
skjerm.
Frontkollisjonsputesystemet utløses ved frontkollisjoner av en viss styrke.
Tenningen må være slått på.

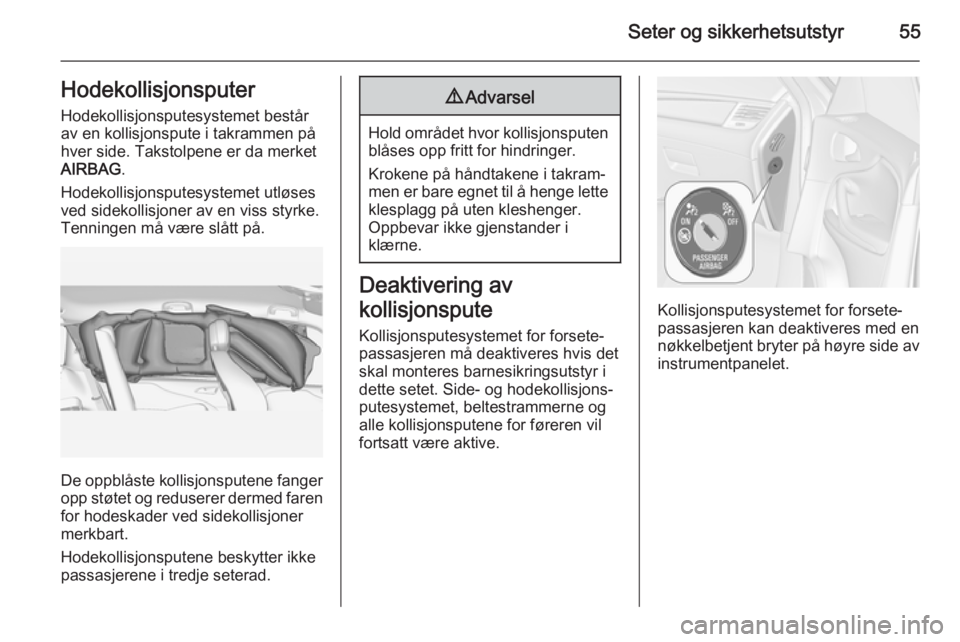

Page 57 of 291
Seter og sikkerhetsutstyr55HodekollisjonsputerHodekollisjonsputesystemet bestårav en kollisjonspute i takrammen på
hver side. Takstolpene er da merket AIRBAG .
Hodekollisjonsputesystemet utløses
ved sidekollisjoner av en viss styrke.
Tenningen må være slått på.
De oppblåste kollisjonsputene fanger opp støtet og reduserer dermed faren
for hodeskader ved sidekollisjoner
merkbart.
Hodekollisjonsputene beskytter ikke
passasjerene i tredje seterad.
9 Advarsel
Hold området hvor kollisjonsputen
blåses opp fritt for hindringer.
Krokene på håndtakene i takram‐
men er bare egnet til å henge lette
klesplagg på uten kleshenger.
Oppbevar ikke gjenstander i
klærne.
Deaktivering av
kollisjonspute
Kollisjonsputesystemet for forsete‐
passasjeren må deaktiveres hvis det skal monteres barnesikringsutstyr i
dette setet. Side- og hodekollisjons‐
putesystemet, beltestrammerne og
alle kollisjonsputene for føreren vil fortsatt være aktive.
Kollisjonsputesystemet for forsete‐
passasjeren kan deaktiveres med en
nøkkelbetjent bryter på høyre side av instrumentpanelet.

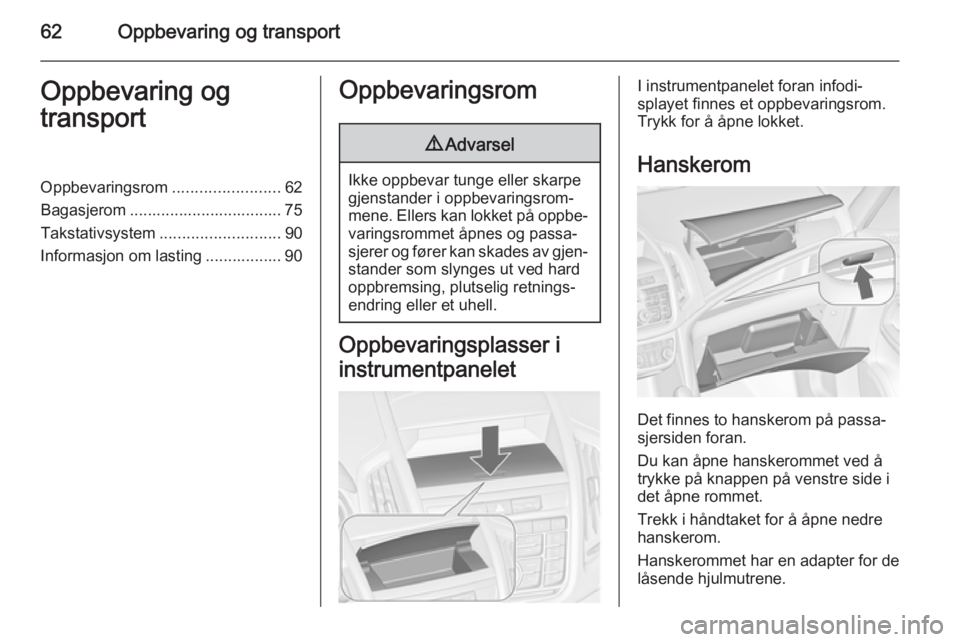

Page 64 of 291
62Oppbevaring og transportOppbevaring og
transportOppbevaringsrom ........................62
Bagasjerom .................................. 75
Takstativsystem ........................... 90
Informasjon om lasting ................. 90Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Oppbevaringsplasser i
instrumentpanelet
I instrumentpanelet foran infodi‐
splayet finnes et oppbevaringsrom.
Trykk for å åpne lokket.
Hanskerom
Det finnes to hanskerom på passa‐
sjersiden foran.
Du kan åpne hanskerommet ved å
trykke på knappen på venstre side i
det åpne rommet.
Trekk i håndtaket for å åpne nedre
hanskerom.
Hanskerommet har en adapter for de låsende hjulmutrene.

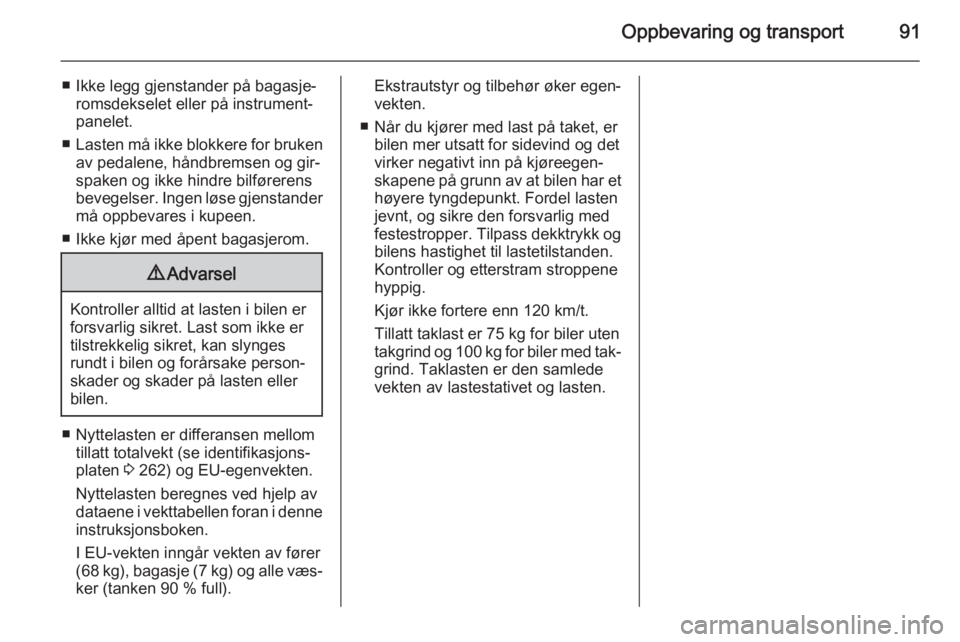

Page 93 of 291
Oppbevaring og transport91
■ Ikke legg gjenstander på bagasje‐romsdekselet eller på instrument‐
panelet.
■ Lasten må ikke blokkere for bruken
av pedalene, håndbremsen og gir‐
spaken og ikke hindre bilførerens
bevegelser. Ingen løse gjenstander
må oppbevares i kupeen.
■ Ikke kjør med åpent bagasjerom.9 Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.
■ Nyttelasten er differansen mellom tillatt totalvekt (se identifikasjons‐platen 3 262) og EU-egenvekten.
Nyttelasten beregnes ved hjelp av dataene i vekttabellen foran i denne
instruksjonsboken.
I EU-vekten inngår vekten av fører
( 68 kg), bagasje (7 kg) og alle væs‐
ker (tanken 90 % full).
Ekstrautstyr og tilbehør øker egen‐ vekten.
■ Når du kjører med last på taket, er bilen mer utsatt for sidevind og det
virker negativt inn på kjøreegen‐
skapene på grunn av at bilen har et
høyere tyngdepunkt. Fordel lasten
jevnt, og sikre den forsvarlig med
festestropper. Tilpass dekktrykk og bilens hastighet til lastetilstanden.
Kontroller og etterstram stroppene
hyppig.
Kjør ikke fortere enn 120 km/t.
Tillatt taklast er 75 kg for biler uten
takgrind og 100 kg for biler med tak‐
grind. Taklasten er den samlede
vekten av lastestativet og lasten.

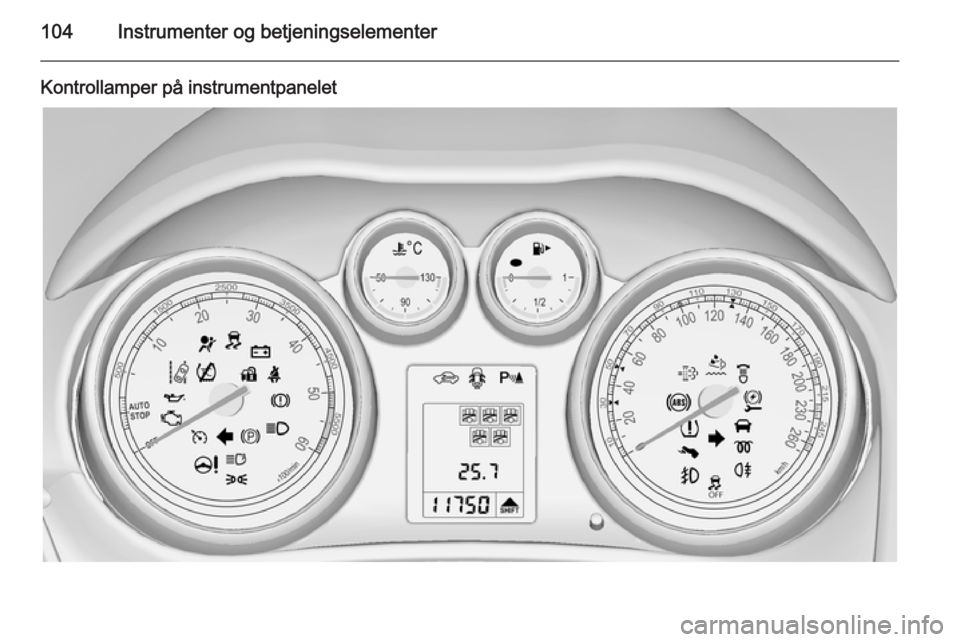

Page 106 of 291
104Instrumenter og betjeningselementer
Kontrollamper på instrumentpanelet

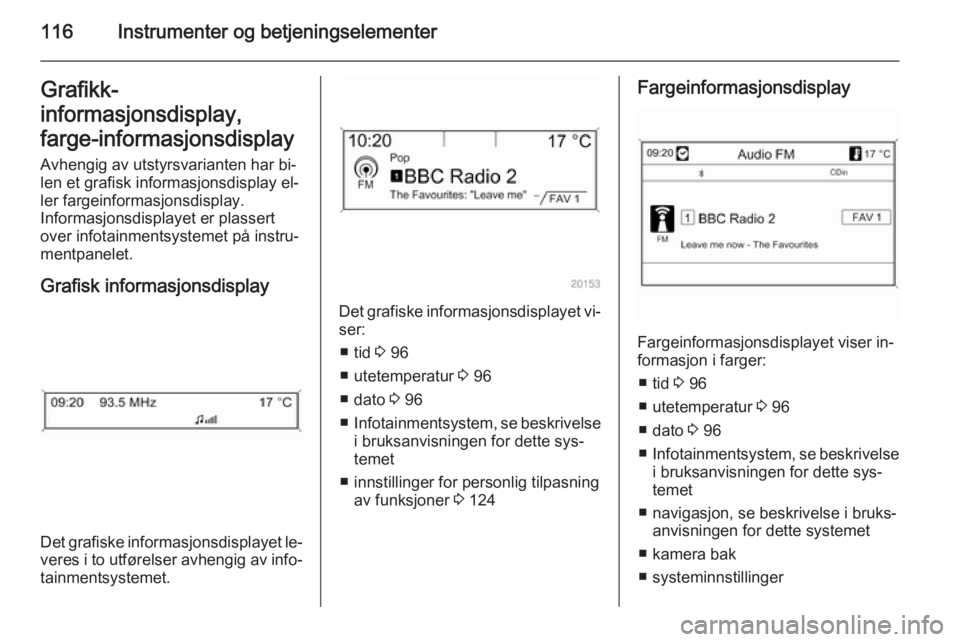

Page 118 of 291
116Instrumenter og betjeningselementerGrafikk-
informasjonsdisplay,
farge-informasjonsdisplay Avhengig av utstyrsvarianten har bi‐
len et grafisk informasjonsdisplay el‐ ler fargeinformasjonsdisplay.
Informasjonsdisplayet er plassert over infotainmentsystemet på instru‐
mentpanelet.
Grafisk informasjonsdisplay
Det grafiske informasjonsdisplayet le‐
veres i to utførelser avhengig av info‐
tainmentsystemet.
Det grafiske informasjonsdisplayet vi‐ ser:
■ tid 3 96
■ utetemperatur 3 96
■ dato 3 96
■ Infotainmentsystem, se beskrivelse
i bruksanvisningen for dette sys‐
temet
■ innstillinger for personlig tilpasning av funksjoner 3 124
Fargeinformasjonsdisplay
Fargeinformasjonsdisplayet viser in‐
formasjon i farger:
■ tid 3 96
■ utetemperatur 3 96
■ dato 3 96
■ Infotainmentsystem, se beskrivelse
i bruksanvisningen for dette sys‐
temet
■ navigasjon, se beskrivelse i bruks‐ anvisningen for dette systemet
■ kamera bak
■ systeminnstillinger

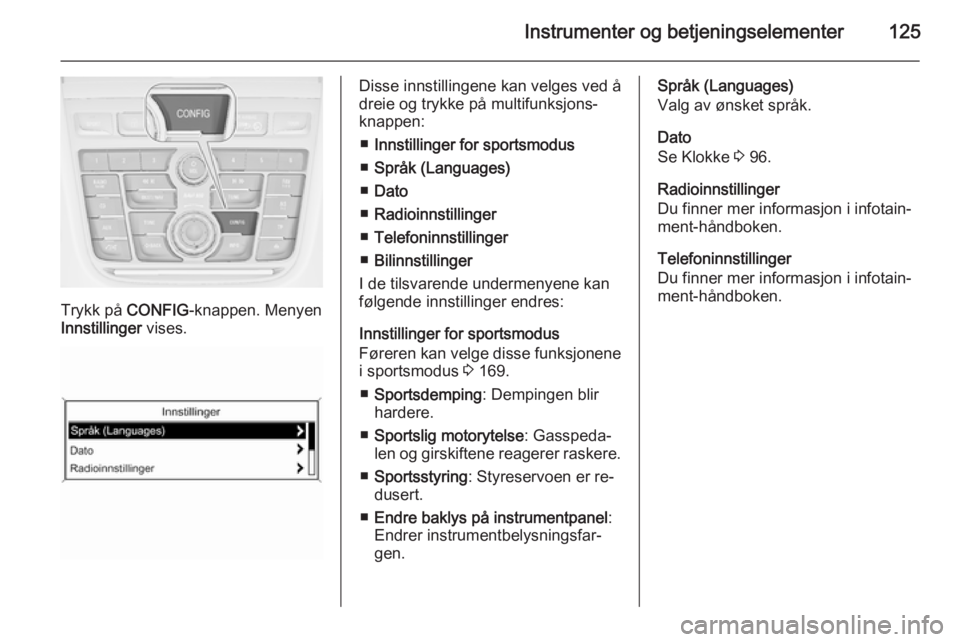

Page 127 of 291
Instrumenter og betjeningselementer125
Trykk på CONFIG-knappen. Menyen
Innstillinger vises.
Disse innstillingene kan velges ved å
dreie og trykke på multifunksjons‐
knappen:
■ Innstillinger for sportsmodus
■ Språk (Languages)
■ Dato
■ Radioinnstillinger
■ Telefoninnstillinger
■ Bilinnstillinger
I de tilsvarende undermenyene kan
følgende innstillinger endres:
Innstillinger for sportsmodus
Føreren kan velge disse funksjonene
i sportsmodus 3 169.
■ Sportsdemping : Dempingen blir
hardere.
■ Sportslig motorytelse : Gasspeda‐
len og girskiftene reagerer raskere.
■ Sportsstyring : Styreservoen er re‐
dusert.
■ Endre baklys på instrumentpanel :
Endrer instrumentbelysningsfar‐
gen.Språk (Languages)
Valg av ønsket språk.
Dato
Se Klokke 3 96.
Radioinnstillinger
Du finner mer informasjon i infotain‐ ment-håndboken.
Telefoninnstillinger
Du finner mer informasjon i infotain‐
ment-håndboken.

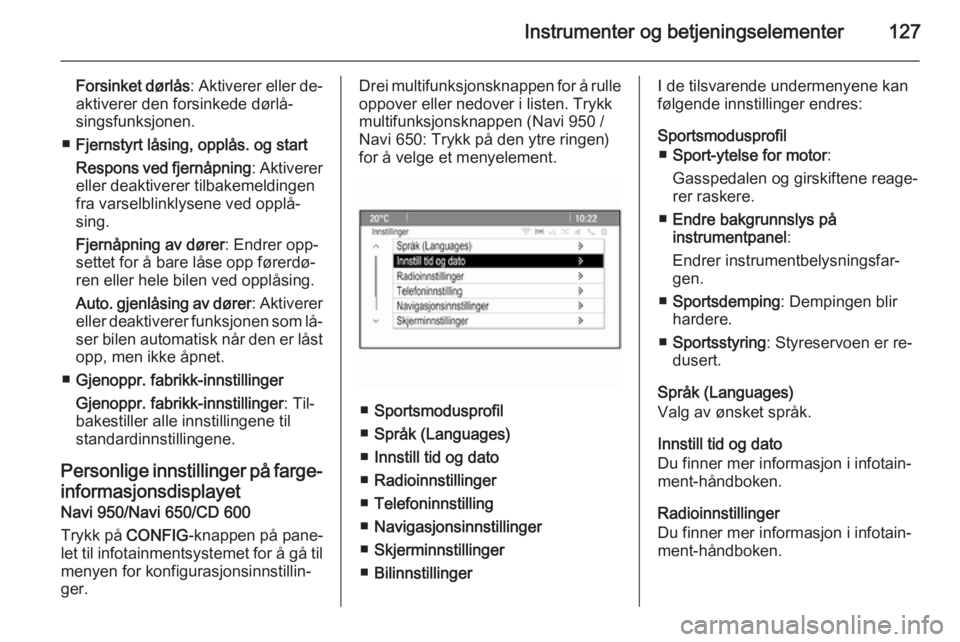

Page 129 of 291
Instrumenter og betjeningselementer127
Forsinket dørlås: Aktiverer eller de‐
aktiverer den forsinkede dørlå‐ singsfunksjonen.
■ Fjernstyrt låsing, opplås. og start
Respons ved fjernåpning : Aktiverer
eller deaktiverer tilbakemeldingen
fra varselblinklysene ved opplå‐
sing.
Fjernåpning av dører : Endrer opp‐
settet for å bare låse opp førerdø‐
ren eller hele bilen ved opplåsing.
Auto. gjenlåsing av dører : Aktiverer
eller deaktiverer funksjonen som lå‐
ser bilen automatisk når den er låst opp, men ikke åpnet.
■ Gjenoppr. fabrikk-innstillinger
Gjenoppr. fabrikk-innstillinger : Til‐
bakestiller alle innstillingene til
standardinnstillingene.
Personlige innstillinger på farge‐
informasjonsdisplayet Navi 950/Navi 650/CD 600
Trykk på CONFIG-knappen på pane‐
let til infotainmentsystemet for å gå til menyen for konfigurasjonsinnstillin‐
ger.Drei multifunksjonsknappen for å rulle
oppover eller nedover i listen. Trykk
multifunksjonsknappen (Navi 950 /
Navi 650: Trykk på den ytre ringen)
for å velge et menyelement.
■ Sportsmodusprofil
■ Språk (Languages)
■ Innstill tid og dato
■ Radioinnstillinger
■ Telefoninnstilling
■ Navigasjonsinnstillinger
■ Skjerminnstillinger
■ Bilinnstillinger
I de tilsvarende undermenyene kan
følgende innstillinger endres:
Sportsmodusprofil ■ Sport-ytelse for motor :
Gasspedalen og girskiftene reage‐
rer raskere.
■ Endre bakgrunnslys på
instrumentpanel :
Endrer instrumentbelysningsfar‐
gen.
■ Sportsdemping : Dempingen blir
hardere.
■ Sportsstyring : Styreservoen er re‐
dusert.
Språk (Languages)
Valg av ønsket språk.
Innstill tid og dato
Du finner mer informasjon i infotain‐ ment-håndboken.
Radioinnstillinger
Du finner mer informasjon i infotain‐ ment-håndboken.
