Page 61 of 293

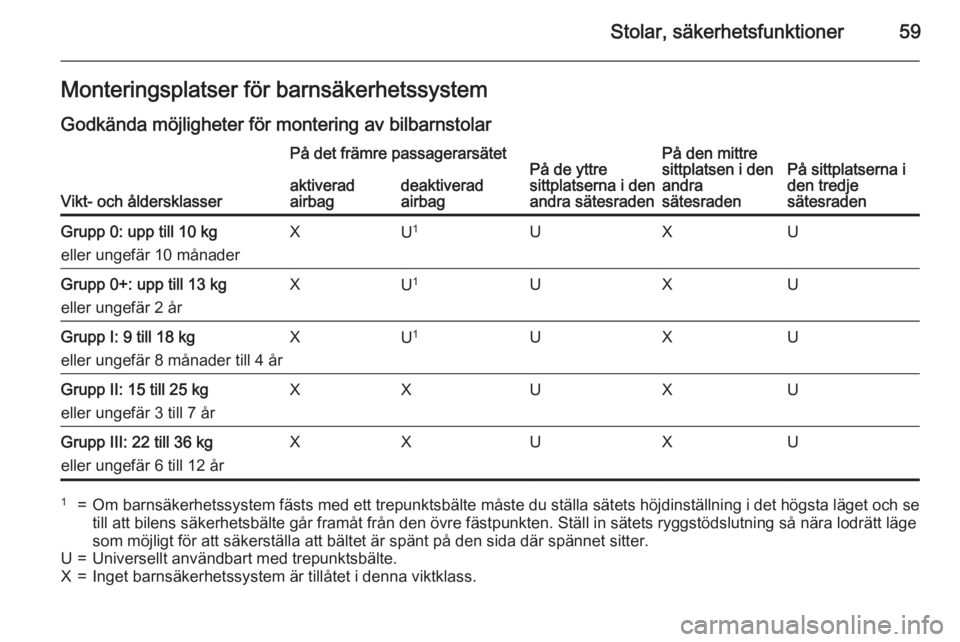

Stolar, säkerhetsfunktioner59Monteringsplatser för barnsäkerhetssystem
Godkända möjligheter för montering av bilbarnstolar
Vikt- och åldersklasser
På det främre passagerarsätetPå de yttre
sittplatserna i den
andra sätesradenPå den mittre
sittplatsen i den
andra
sätesradenPå sittplatserna i
den tredje
sätesradenaktiverad
airbagdeaktiverad
airbagGrupp 0: upp till 10 kg
eller ungefär 10 månaderXU 1UXUGrupp 0+: upp till 13 kg
eller ungefär 2 årXU 1UXUGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årXU 1UXUGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årXXUXUGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXXUXU1=Om barnsäkerhetssystem fästs med ett trepunktsbälte måste du ställa sätets höjdinställning i det högsta läget och se till att bilens säkerhetsbälte går framåt från den övre fästpunkten. Ställ in sätets ryggstödslutning så nära lodrätt läge
som möjligt för att säkerställa att bältet är spänt på den sida där spännet sitter.U=Universellt användbart med trepunktsbälte.X=Inget barnsäkerhetssystem är tillåtet i denna viktklass.
Page 62 of 293

60Stolar, säkerhetsfunktioner

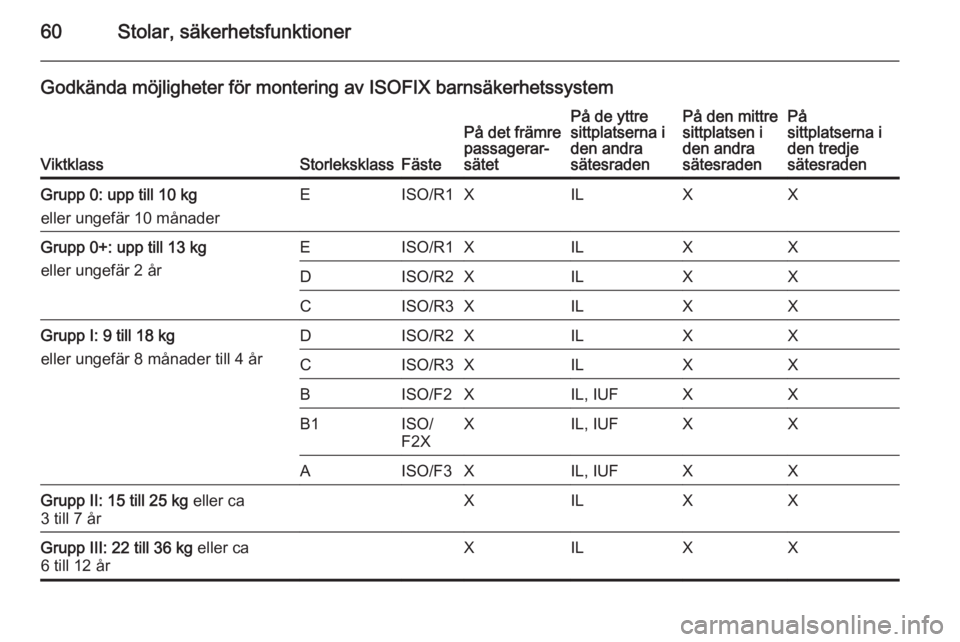

Godkända möjligheter för montering av ISOFIX barnsäkerhetssystem
ViktklassStorleksklassFäste
På det främre
passagerar‐
sätetPå de yttre
sittplatserna i
den andra
sätesradenPå den mittre
sittplatsen i
den andra
sätesradenPå
sittplatserna i
den tredje
sätesradenGrupp 0: upp till 10 kg
eller ungefär 10 månaderEISO/R1XILXXGrupp 0+: upp till 13 kg
eller ungefär 2 årEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/
F2XXIL, IUFXXAISO/F3XIL, IUFXXGrupp II: 15 till 25 kg eller ca
3 till 7 årXILXXGrupp III: 22 till 36 kg eller ca
6 till 12 årXILXX
Page 63 of 293

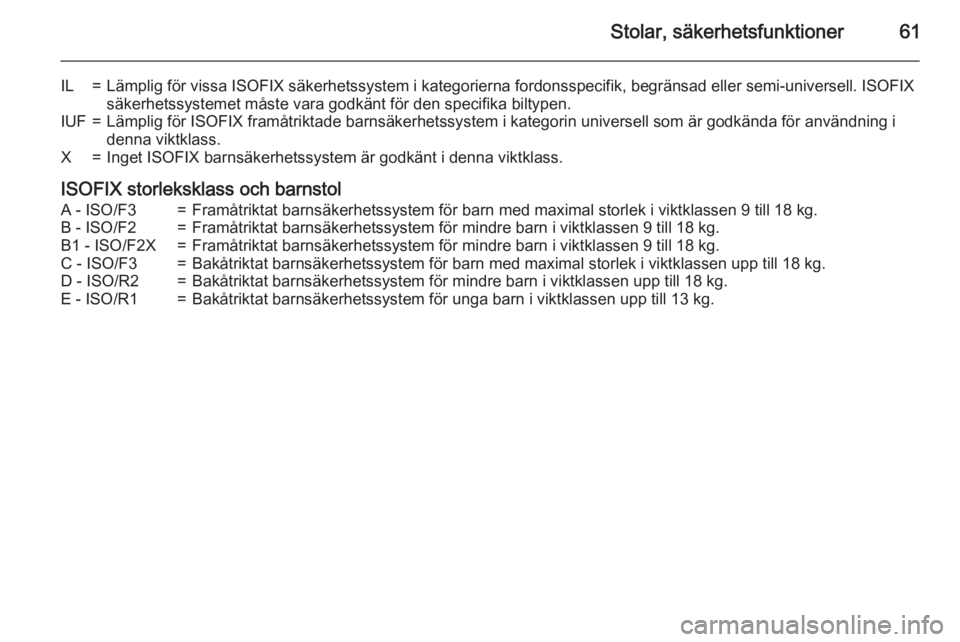

Stolar, säkerhetsfunktioner61
IL=Lämplig för vissa ISOFIX säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell. ISOFIXsäkerhetssystemet måste vara godkänt för den specifika biltypen.IUF=Lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning idenna viktklass.X=Inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass.
ISOFIX storleksklass och barnstol
A - ISO/F3=Framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kg.B - ISO/F2=Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.B1 - ISO/F2X=Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.C - ISO/F3=Bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kg.D - ISO/R2=Bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kg.E - ISO/R1=Bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg.
Page 64 of 293

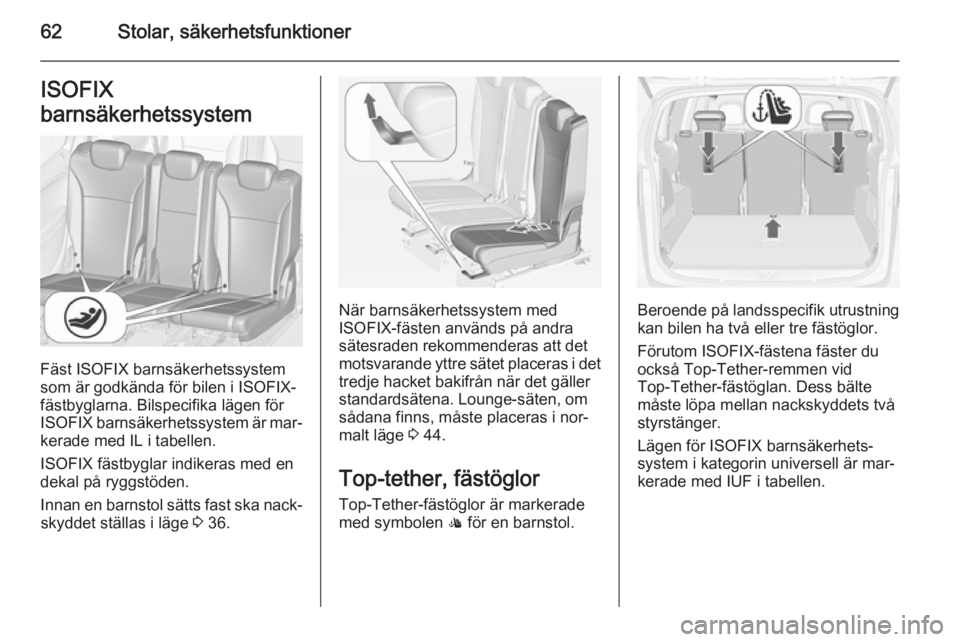

62Stolar, säkerhetsfunktionerISOFIX
barnsäkerhetssystem
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är mar‐
kerade med IL i tabellen.
ISOFIX fästbyglar indikeras med en
dekal på ryggstöden.
Innan en barnstol sätts fast ska nack‐ skyddet ställas i läge 3 36.
När barnsäkerhetssystem med
ISOFIX-fästen används på andra
sätesraden rekommenderas att det
motsvarande yttre sätet placeras i det tredje hacket bakifrån när det gäller
standardsätena. Lounge-säten, om
sådana finns, måste placeras i nor‐
malt läge 3 44.
Top-tether, fästöglor
Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.Beroende på landsspecifik utrustning
kan bilen ha två eller tre fästöglor.
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan. Dess bälte
måste löpa mellan nackskyddets två
styrstänger.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐
kerade med IUF i tabellen.
Page 65 of 293

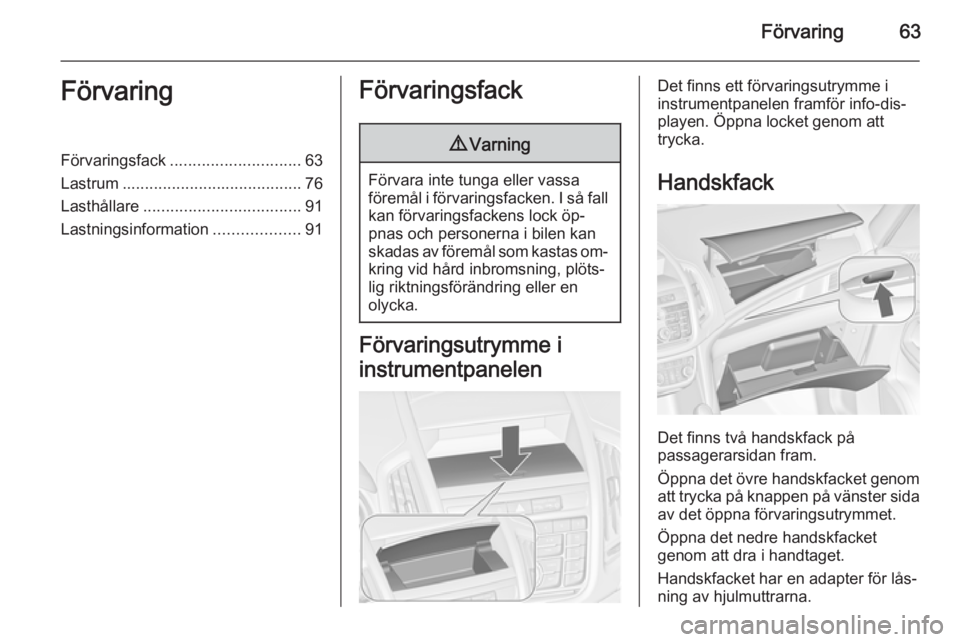

Förvaring63FörvaringFörvaringsfack............................. 63
Lastrum ........................................ 76
Lasthållare ................................... 91
Lastningsinformation ...................91Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Förvaringsutrymme i
instrumentpanelen
Det finns ett förvaringsutrymme i
instrumentpanelen framför info-dis‐
playen. Öppna locket genom att
trycka.
Handskfack
Det finns två handskfack på
passagerarsidan fram.
Öppna det övre handskfacket genom
att trycka på knappen på vänster sida av det öppna förvaringsutrymmet.
Öppna det nedre handskfacket
genom att dra i handtaget.
Handskfacket har en adapter för lås‐
ning av hjulmuttrarna.
Page 66 of 293

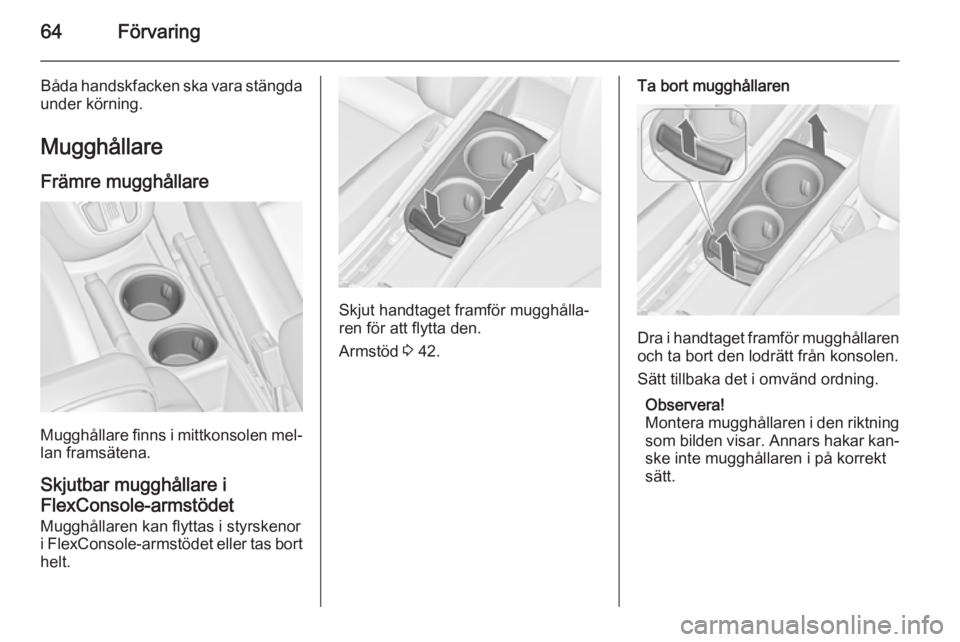

64Förvaring
Båda handskfacken ska vara stängda
under körning.
Mugghållare
Främre mugghållare
Mugghållare finns i mittkonsolen mel‐
lan framsätena.
Skjutbar mugghållare i
FlexConsole-armstödet
Mugghållaren kan flyttas i styrskenor
i FlexConsole-armstödet eller tas bort
helt.
Skjut handtaget framför mugghålla‐
ren för att flytta den.
Armstöd 3 42.
Ta bort mugghållaren
Dra i handtaget framför mugghållaren
och ta bort den lodrätt från konsolen.
Sätt tillbaka det i omvänd ordning.
Observera!
Montera mugghållaren i den riktning som bilden visar. Annars hakar kan‐ske inte mugghållaren i på korrekt
sätt.
Page 67 of 293

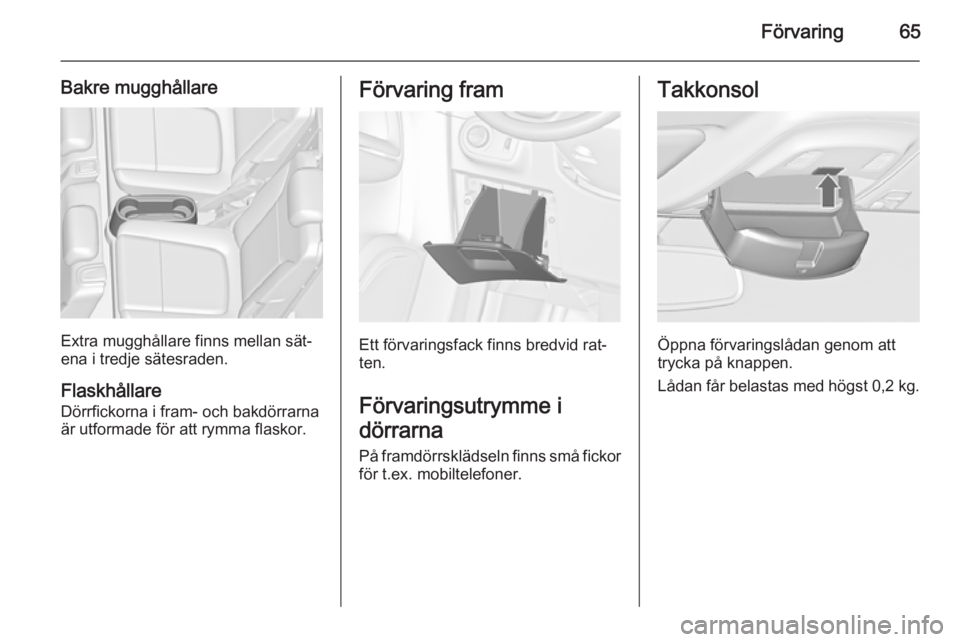

Förvaring65
Bakre mugghållare
Extra mugghållare finns mellan sät‐
ena i tredje sätesraden.
Flaskhållare
Dörrfickorna i fram- och bakdörrarna är utformade för att rymma flaskor.
Förvaring fram
Ett förvaringsfack finns bredvid rat‐
ten.
Förvaringsutrymme i
dörrarna
På framdörrsklädseln finns små fickor för t.ex. mobiltelefoner.
Takkonsol
Öppna förvaringslådan genom att
trycka på knappen.
Lådan får belastas med högst 0,2 kg.
Page 68 of 293

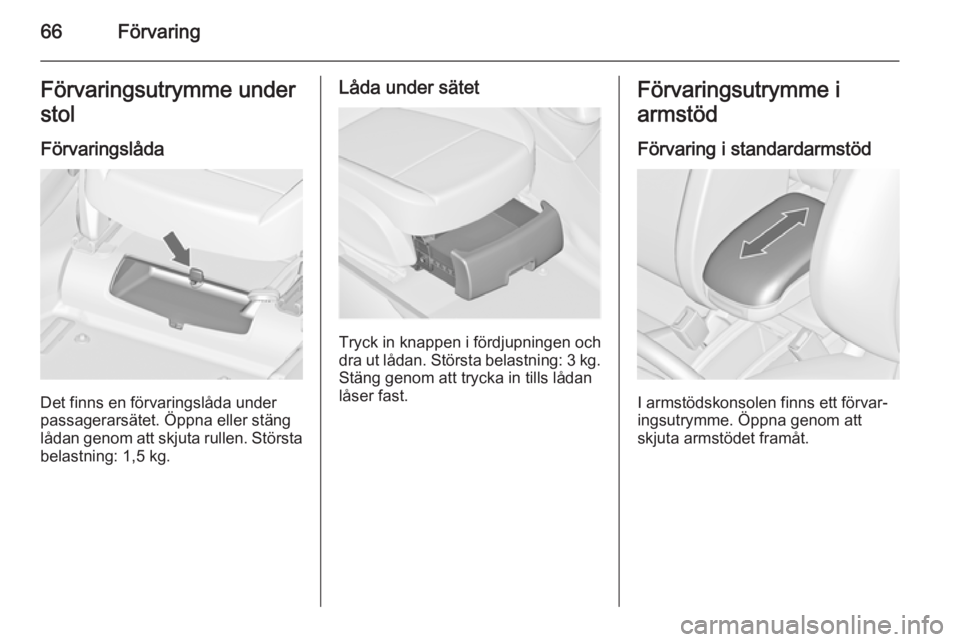

66FörvaringFörvaringsutrymme under
stol
Förvaringslåda
Det finns en förvaringslåda under
passagerarsätet. Öppna eller stäng
lådan genom att skjuta rullen. Största
belastning: 1,5 kg.
Låda under sätet
Tryck in knappen i fördjupningen och
dra ut lådan. Största belastning: 3 kg .
Stäng genom att trycka in tills lådan
låser fast.
Förvaringsutrymme i
armstöd
Förvaring i standardarmstöd
I armstödskonsolen finns ett förvar‐
ingsutrymme. Öppna genom att
skjuta armstödet framåt.
Page 69 of 293

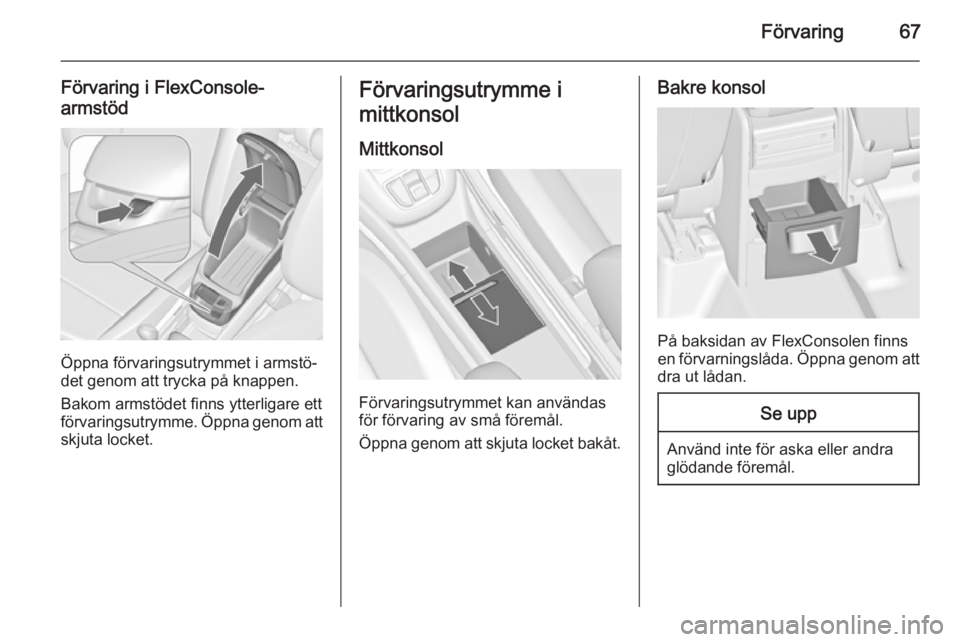

Förvaring67
Förvaring i FlexConsole-
armstöd
Öppna förvaringsutrymmet i armstö‐
det genom att trycka på knappen.
Bakom armstödet finns ytterligare ett
förvaringsutrymme. Öppna genom att
skjuta locket.
Förvaringsutrymme i
mittkonsol
Mittkonsol
Förvaringsutrymmet kan användas
för förvaring av små föremål.
Öppna genom att skjuta locket bakåt.
Bakre konsol
På baksidan av FlexConsolen finns
en förvarningslåda. Öppna genom att dra ut lådan.
Se upp
Använd inte för aska eller andra
glödande föremål.
Page 70 of 293

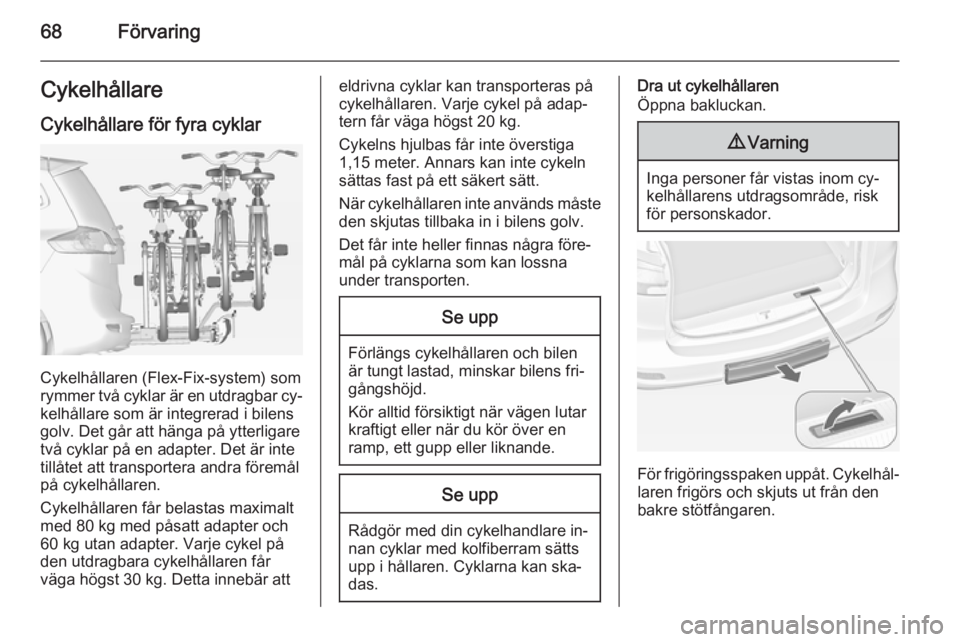

68FörvaringCykelhållare
Cykelhållare för fyra cyklar
Cykelhållaren (Flex-Fix-system) som
rymmer två cyklar är en utdragbar cy‐ kelhållare som är integrerad i bilens
golv. Det går att hänga på ytterligare
två cyklar på en adapter. Det är inte
tillåtet att transportera andra föremål
på cykelhållaren.
Cykelhållaren får belastas maximalt
med 80 kg med påsatt adapter och
60 kg utan adapter. Varje cykel på
den utdragbara cykelhållaren får
väga högst 30 kg. Detta innebär att
eldrivna cyklar kan transporteras på
cykelhållaren. Varje cykel på adap‐
tern får väga högst 20 kg.
Cykelns hjulbas får inte överstiga 1,15 meter. Annars kan inte cykeln
sättas fast på ett säkert sätt.
När cykelhållaren inte används måste
den skjutas tillbaka in i bilens golv.
Det får inte heller finnas några före‐
mål på cyklarna som kan lossna
under transporten.Se upp
Förlängs cykelhållaren och bilen
är tungt lastad, minskar bilens fri‐
gångshöjd.
Kör alltid försiktigt när vägen lutar
kraftigt eller när du kör över en
ramp, ett gupp eller liknande.
Se upp
Rådgör med din cykelhandlare in‐
nan cyklar med kolfiberram sätts
upp i hållaren. Cyklarna kan ska‐
das.
Dra ut cykelhållaren
Öppna bakluckan.9 Varning
Inga personer får vistas inom cy‐
kelhållarens utdragsområde, risk
för personskador.
För frigöringsspaken uppåt. Cykelhål‐
laren frigörs och skjuts ut från den
bakre stötfångaren.
