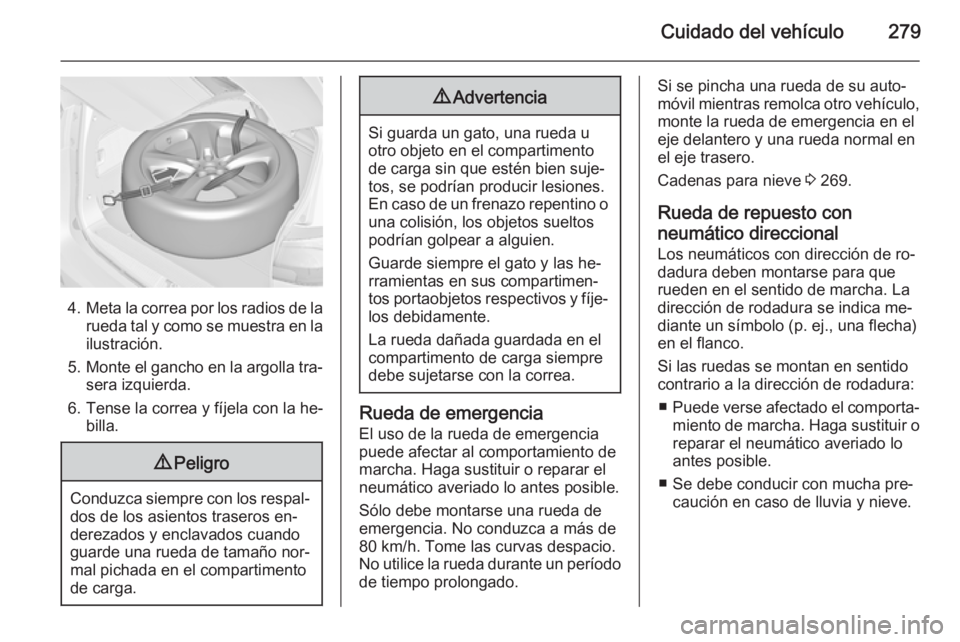

Cuidado del vehículo279
4.Meta la correa por los radios de la
rueda tal y como se muestra en la ilustración.
5. Monte el gancho en la argolla tra‐
sera izquierda.
6. Tense la correa y fíjela con la he‐ billa.
9 Peligro
Conduzca siempre con los respal‐
dos de los asientos traseros en‐ derezados y enclavados cuando
guarde una rueda de tamaño nor‐
mal pichada en el compartimento
de carga.
9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre el gato y las he‐
rramientas en sus compartimen‐
tos portaobjetos respectivos y fíje‐
los debidamente.
La rueda dañada guardada en el
compartimento de carga siempre
debe sujetarse con la correa.
Rueda de emergencia
El uso de la rueda de emergencia
puede afectar al comportamiento de marcha. Haga sustituir o reparar el
neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de 80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período de tiempo prolongado.
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo,
monte la rueda de emergencia en el
eje delantero y una rueda normal en
el eje trasero.
Cadenas para nieve 3 269.
Rueda de repuesto con
neumático direccional
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
■ Puede verse afectado el comporta‐
miento de marcha. Haga sustituir o
reparar el neumático averiado lo
antes posible.
■ Se debe conducir con mucha pre‐ caución en caso de lluvia y nieve.

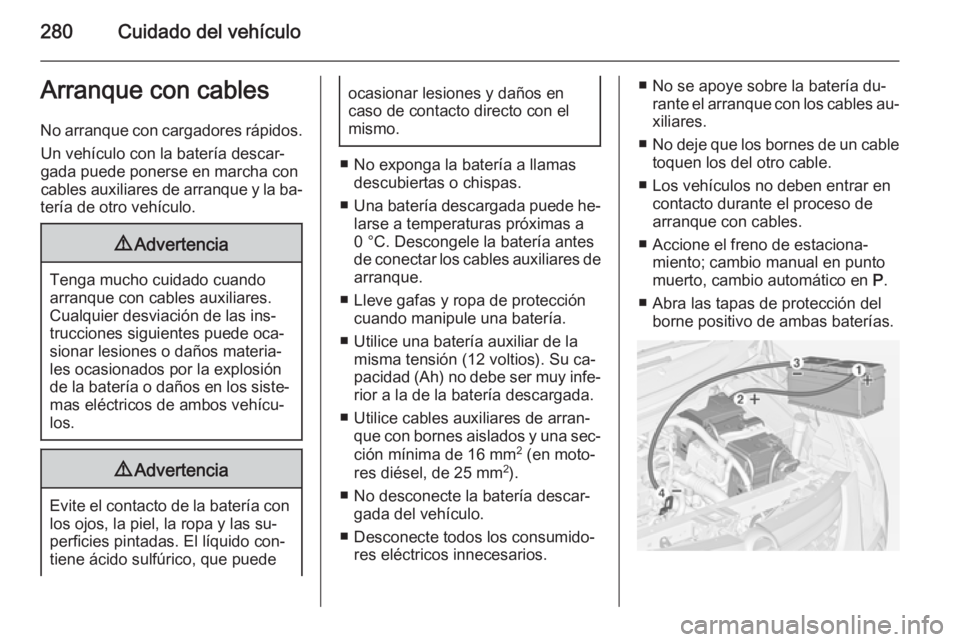

280Cuidado del vehículoArranque con cables
No arranque con cargadores rápidos. Un vehículo con la batería descar‐
gada puede ponerse en marcha con cables auxiliares de arranque y la ba‐
tería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede
ocasionar lesiones y daños en
caso de contacto directo con el
mismo.
■ No exponga la batería a llamas descubiertas o chispas.
■ Una batería descargada puede he‐
larse a temperaturas próximas a 0 °C. Descongele la batería antes
de conectar los cables auxiliares de
arranque.
■ Lleve gafas y ropa de protección cuando manipule una batería.
■ Utilice una batería auxiliar de la misma tensión (12 voltios). Su ca‐
pacidad (Ah) no debe ser muy infe‐ rior a la de la batería descargada.
■ Utilice cables auxiliares de arran‐ que con bornes aislados y una sec‐
ción mínima de 16 mm 2
(en moto‐
res diésel, de 25 mm 2
).
■ No desconecte la batería descar‐ gada del vehículo.
■ Desconecte todos los consumido‐ res eléctricos innecesarios.
■ No se apoye sobre la batería du‐rante el arranque con los cables au‐
xiliares.
■ No deje que los bornes de un cable
toquen los del otro cable.
■ Los vehículos no deben entrar en contacto durante el proceso de
arranque con cables.
■ Accione el freno de estaciona‐ miento; cambio manual en punto
muerto, cambio automático en P.
■ Abra las tapas de protección del borne positivo de ambas baterías.

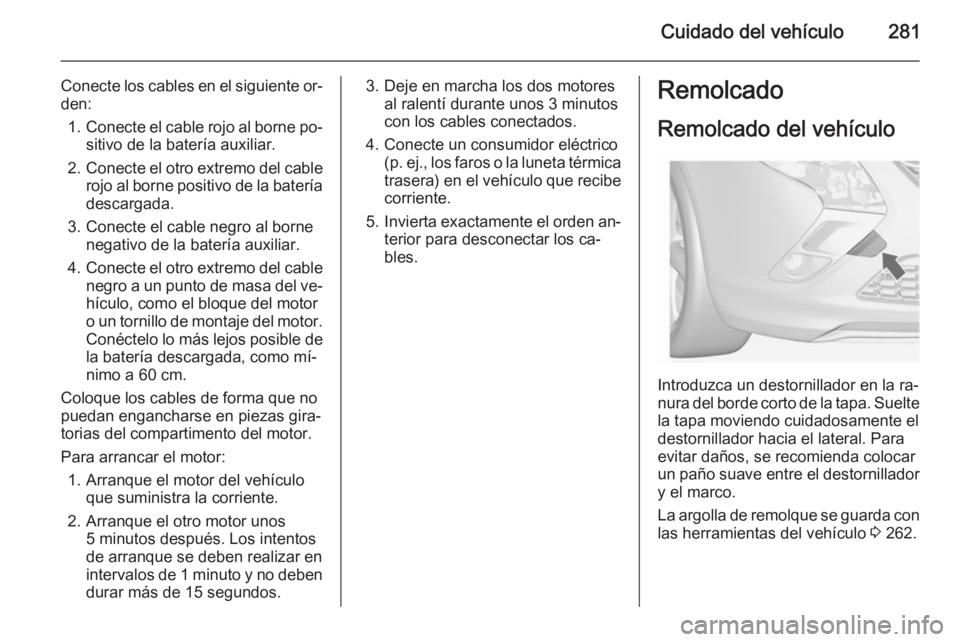

Cuidado del vehículo281
Conecte los cables en el siguiente or‐
den:
1. Conecte el cable rojo al borne po‐
sitivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la bateríadescargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del ve‐ hículo, como el bloque del motoro un tornillo de montaje del motor.
Conéctelo lo más lejos posible de la batería descargada, como mí‐
nimo a 60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos 5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben
durar más de 15 segundos.3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.
4. Conecte un consumidor eléctrico (p. ej., los faros o la luneta térmicatrasera) en el vehículo que recibe
corriente.
5. Invierta exactamente el orden an‐
terior para desconectar los ca‐
bles.Remolcado
Remolcado del vehículo
Introduzca un destornillador en la ra‐
nura del borde corto de la tapa. Suelte la tapa moviendo cuidadosamente el
destornillador hacia el lateral. Para
evitar daños, se recomienda colocar
un paño suave entre el destornillador
y el marco.
La argolla de remolque se guarda con las herramientas del vehículo 3 262.

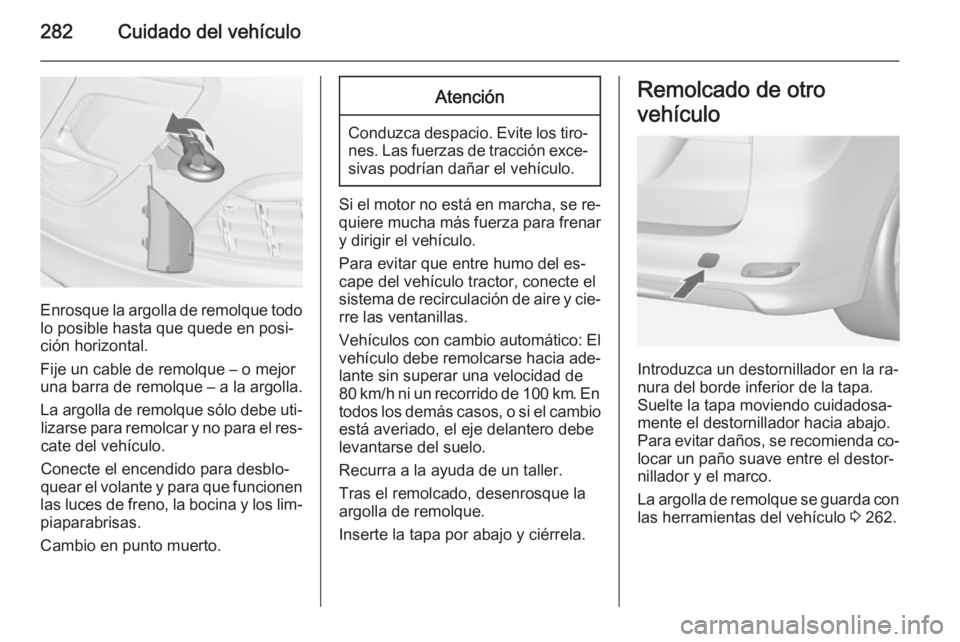

282Cuidado del vehículo
Enrosque la argolla de remolque todolo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐ lizarse para remolcar y no para el res‐cate del vehículo.
Conecte el encendido para desblo‐ quear el volante y para que funcionen
las luces de freno, la bocina y los lim‐ piaparabrisas.
Cambio en punto muerto.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se re‐
quiere mucha más fuerza para frenar y dirigir el vehículo.
Para evitar que entre humo del es‐
cape del vehículo tractor, conecte el
sistema de recirculación de aire y cie‐
rre las ventanillas.
Vehículos con cambio automático: El vehículo debe remolcarse hacia ade‐
lante sin superar una velocidad de
80 km/h ni un recorrido de 100 km. En
todos los demás casos, o si el cambio está averiado, el eje delantero debe
levantarse del suelo.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte la tapa por abajo y ciérrela.
Remolcado de otro
vehículo
Introduzca un destornillador en la ra‐
nura del borde inferior de la tapa. Suelte la tapa moviendo cuidadosa‐
mente el destornillador hacia abajo.
Para evitar daños, se recomienda co‐ locar un paño suave entre el destor‐
nillador y el marco.
La argolla de remolque se guarda con las herramientas del vehículo 3 262.

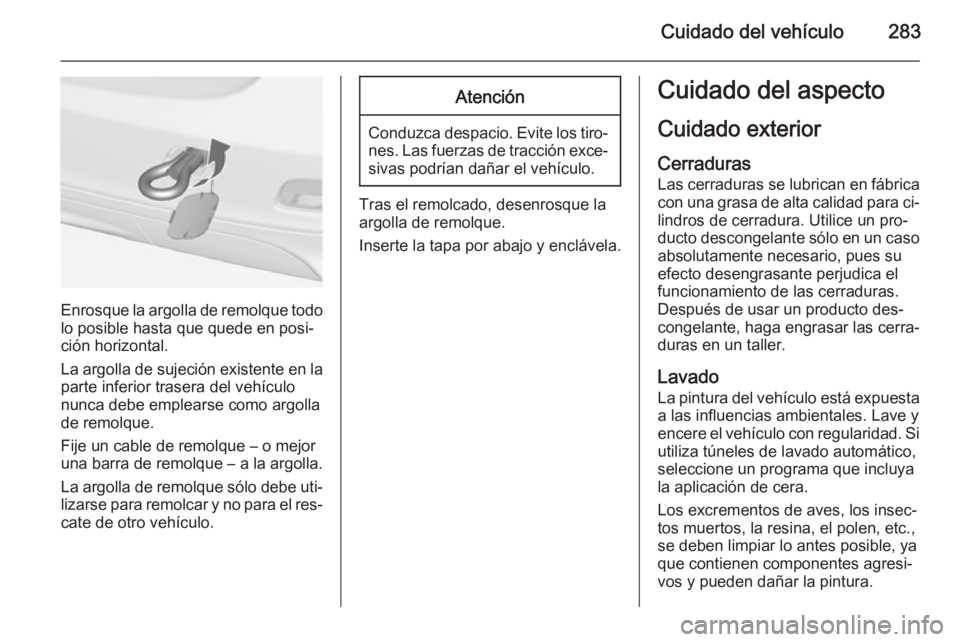

Cuidado del vehículo283
Enrosque la argolla de remolque todolo posible hasta que quede en posi‐
ción horizontal.
La argolla de sujeción existente en la
parte inferior trasera del vehículo
nunca debe emplearse como argolla
de remolque.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐ lizarse para remolcar y no para el res‐cate de otro vehículo.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte la tapa por abajo y enclávela.
Cuidado del aspecto
Cuidado exterior Cerraduras
Las cerraduras se lubrican en fábrica con una grasa de alta calidad para ci‐
lindros de cerradura. Utilice un pro‐
ducto descongelante sólo en un caso
absolutamente necesario, pues su
efecto desengrasante perjudica el funcionamiento de las cerraduras.
Después de usar un producto des‐
congelante, haga engrasar las cerra‐
duras en un taller.
Lavado
La pintura del vehículo está expuesta a las influencias ambientales. Lave y
encere el vehículo con regularidad. Si
utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐ tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.

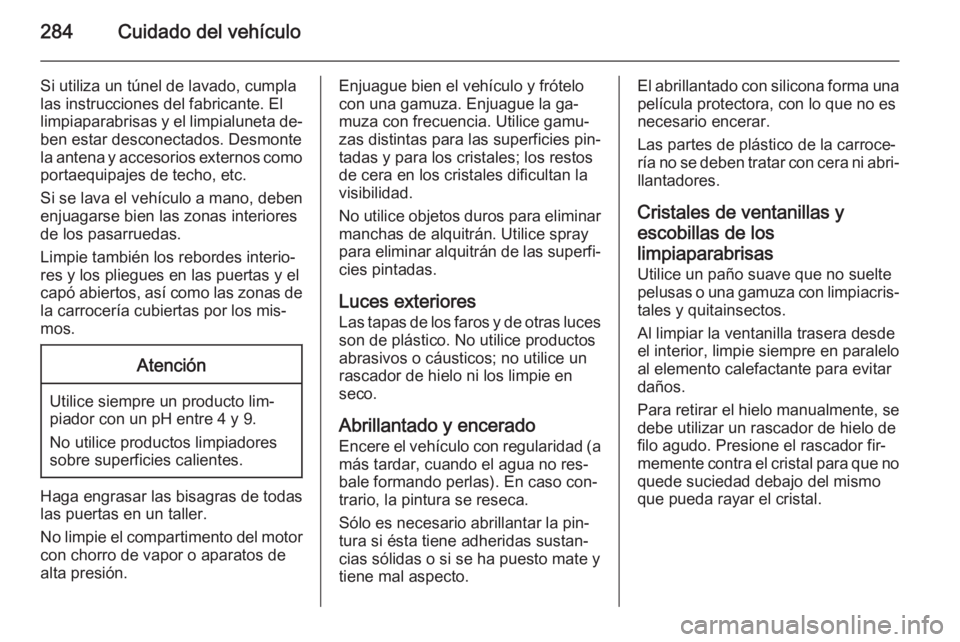

284Cuidado del vehículo
Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. El
limpiaparabrisas y el limpialuneta de‐
ben estar desconectados. Desmonte la antena y accesorios externos como portaequipajes de techo, etc.
Si se lava el vehículo a mano, deben
enjuagarse bien las zonas interiores de los pasarruedas.
Limpie también los rebordes interio‐ res y los pliegues en las puertas y el
capó abiertos, así como las zonas de
la carrocería cubiertas por los mis‐
mos.Atención
Utilice siempre un producto lim‐
piador con un pH entre 4 y 9.
No utilice productos limpiadores
sobre superficies calientes.
Haga engrasar las bisagras de todas
las puertas en un taller.
No limpie el compartimento del motor
con chorro de vapor o aparatos de alta presión.
Enjuague bien el vehículo y frótelo
con una gamuza. Enjuague la ga‐
muza con frecuencia. Utilice gamu‐
zas distintas para las superficies pin‐
tadas y para los cristales; los restos
de cera en los cristales dificultan la
visibilidad.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐ cies pintadas.
Luces exteriores
Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.
Abrillantado y encerado
Encere el vehículo con regularidad (a
más tardar, cuando el agua no res‐
bale formando perlas). En caso con‐
trario, la pintura se reseca.
Sólo es necesario abrillantar la pin‐
tura si ésta tiene adheridas sustan‐
cias sólidas o si se ha puesto mate y
tiene mal aspecto.El abrillantado con silicona forma una película protectora, con lo que no es
necesario encerar.
Las partes de plástico de la carroce‐
ría no se deben tratar con cera ni abri‐
llantadores.
Cristales de ventanillas y
escobillas de los
limpiaparabrisas Utilice un paño suave que no sueltepelusas o una gamuza con limpiacris‐
tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo al elemento calefactante para evitar
daños.
Para retirar el hielo manualmente, se
debe utilizar un rascador de hielo de
filo agudo. Presione el rascador fir‐
memente contra el cristal para que no quede suciedad debajo del mismo
que pueda rayar el cristal.

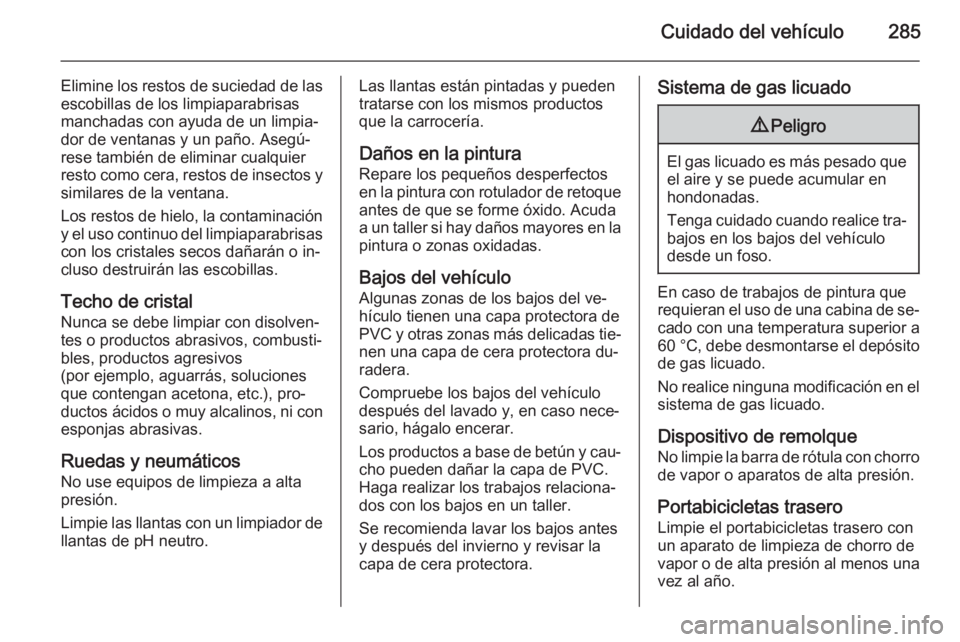

Cuidado del vehículo285
Elimine los restos de suciedad de las
escobillas de los limpiaparabrisas
manchadas con ayuda de un limpia‐
dor de ventanas y un paño. Asegú‐
rese también de eliminar cualquier
resto como cera, restos de insectos y similares de la ventana.
Los restos de hielo, la contaminación
y el uso continuo del limpiaparabrisas con los cristales secos dañarán o in‐cluso destruirán las escobillas.
Techo de cristal Nunca se debe limpiar con disolven‐
tes o productos abrasivos, combusti‐
bles, productos agresivos
(por ejemplo, aguarrás, soluciones
que contengan acetona, etc.), pro‐
ductos ácidos o muy alcalinos, ni con esponjas abrasivas.
Ruedas y neumáticos No use equipos de limpieza a alta
presión.
Limpie las llantas con un limpiador de
llantas de pH neutro.Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.
Daños en la pinturaRepare los pequeños desperfectos
en la pintura con rotulador de retoque
antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la pintura o zonas oxidadas.
Bajos del vehículo
Algunas zonas de los bajos del ve‐
hículo tienen una capa protectora de
PVC y otras zonas más delicadas tie‐
nen una capa de cera protectora du‐
radera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.
Los productos a base de betún y cau‐ cho pueden dañar la capa de PVC.
Haga realizar los trabajos relaciona‐
dos con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.Sistema de gas licuado9 Peligro
El gas licuado es más pesado que
el aire y se puede acumular en
hondonadas.
Tenga cuidado cuando realice tra‐
bajos en los bajos del vehículo
desde un foso.
En caso de trabajos de pintura que
requieran el uso de una cabina de se‐ cado con una temperatura superior a
60 °C , debe desmontarse el depósito
de gas licuado.
No realice ninguna modificación en el
sistema de gas licuado.
Dispositivo de remolque
No limpie la barra de rótula con chorro de vapor o aparatos de alta presión.
Portabicicletas trasero
Limpie el portabicicletas trasero con
un aparato de limpieza de chorro de
vapor o de alta presión al menos una
vez al año.

286Cuidado del vehículo

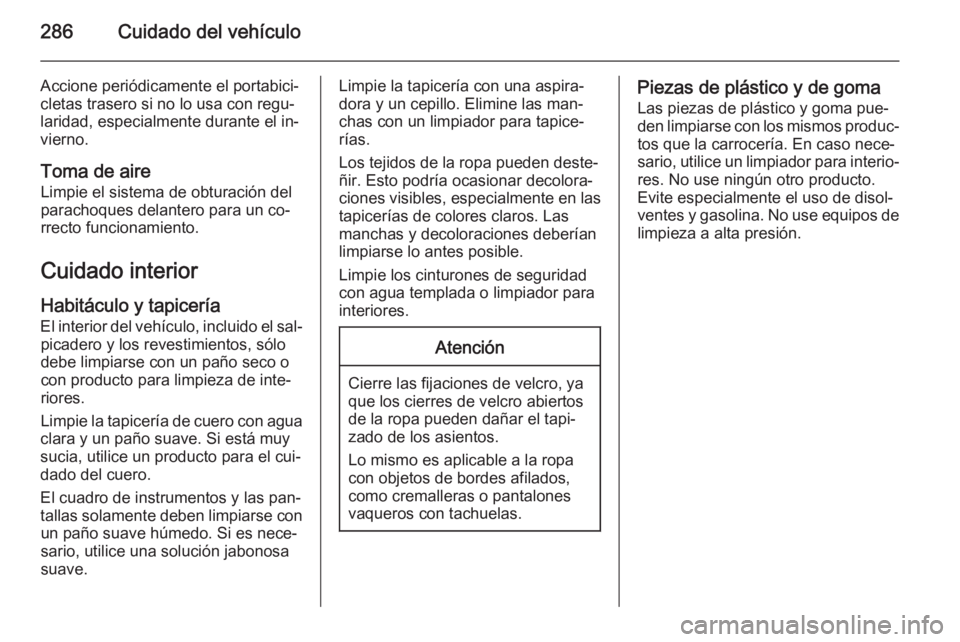

Accione periódicamente el portabici‐
cletas trasero si no lo usa con regu‐
laridad, especialmente durante el in‐
vierno.
Toma de aire
Limpie el sistema de obturación del parachoques delantero para un co‐
rrecto funcionamiento.
Cuidado interior
Habitáculo y tapicería El interior del vehículo, incluido el sal‐picadero y los revestimientos, sólo
debe limpiarse con un paño seco o
con producto para limpieza de inte‐
riores.
Limpie la tapicería de cuero con agua
clara y un paño suave. Si está muy
sucia, utilice un producto para el cui‐
dado del cuero.
El cuadro de instrumentos y las pan‐
tallas solamente deben limpiarse con un paño suave húmedo. Si es nece‐
sario, utilice una solución jabonosa suave.Limpie la tapicería con una aspira‐
dora y un cepillo. Elimine las man‐
chas con un limpiador para tapice‐
rías.
Los tejidos de la ropa pueden deste‐
ñir. Esto podría ocasionar decolora‐
ciones visibles, especialmente en las
tapicerías de colores claros. Las
manchas y decoloraciones deberían
limpiarse lo antes posible.
Limpie los cinturones de seguridad
con agua templada o limpiador para
interiores.Atención
Cierre las fijaciones de velcro, ya
que los cierres de velcro abiertos
de la ropa pueden dañar el tapi‐
zado de los asientos.
Lo mismo es aplicable a la ropa
con objetos de bordes afilados,
como cremalleras o pantalones
vaqueros con tachuelas.
Piezas de plástico y de goma
Las piezas de plástico y goma pue‐
den limpiarse con los mismos produc‐
tos que la carrocería. En caso nece‐
sario, utilice un limpiador para interio‐ res. No use ningún otro producto.
Evite especialmente el uso de disol‐
ventes y gasolina. No use equipos de
limpieza a alta presión.

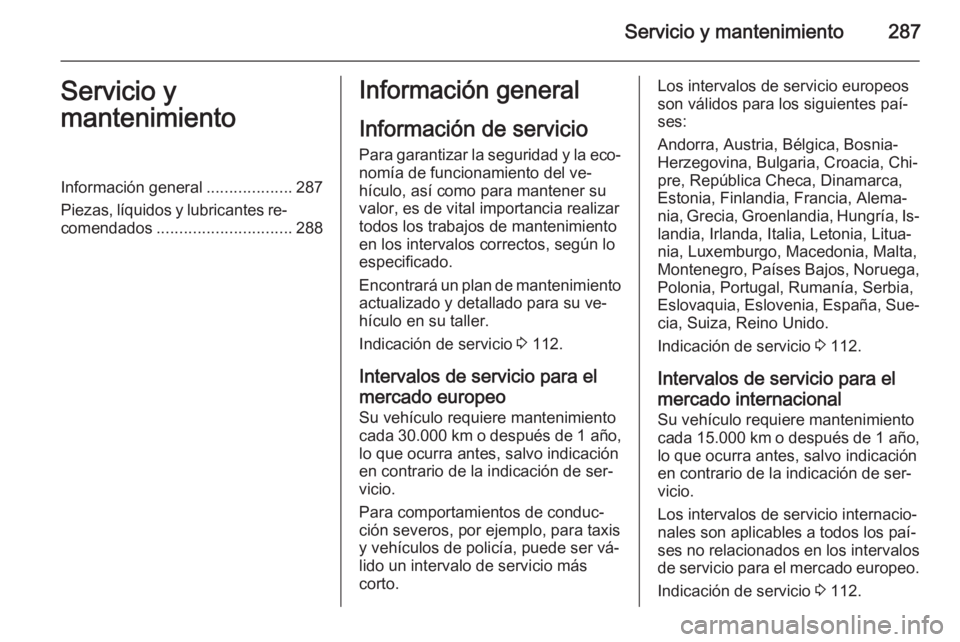

Servicio y mantenimiento287Servicio y
mantenimientoInformación general ...................287
Piezas, líquidos y lubricantes re‐ comendados .............................. 288Información general
Información de servicio
Para garantizar la seguridad y la eco‐
nomía de funcionamiento del ve‐
hículo, así como para mantener su
valor, es de vital importancia realizar
todos los trabajos de mantenimiento
en los intervalos correctos, según lo
especificado.
Encontrará un plan de mantenimiento actualizado y detallado para su ve‐
hículo en su taller.
Indicación de servicio 3 112.
Intervalos de servicio para el
mercado europeo Su vehículo requiere mantenimiento
cada 30.000 km o después de 1 año,
lo que ocurra antes, salvo indicación
en contrario de la indicación de ser‐
vicio.
Para comportamientos de conduc‐
ción severos, por ejemplo, para taxis
y vehículos de policía, puede ser vá‐
lido un intervalo de servicio más
corto.Los intervalos de servicio europeos
son válidos para los siguientes paí‐
ses:
Andorra, Austria, Bélgica, Bosnia-
Herzegovina, Bulgaria, Croacia, Chi‐
pre, República Checa, Dinamarca,
Estonia, Finlandia, Francia, Alema‐
nia, Grecia, Groenlandia, Hungría, Is‐ landia, Irlanda, Italia, Letonia, Litua‐
nia, Luxemburgo, Macedonia, Malta,
Montenegro, Países Bajos, Noruega,
Polonia, Portugal, Rumanía, Serbia,
Eslovaquia, Eslovenia, España, Sue‐
cia, Suiza, Reino Unido.
Indicación de servicio 3 112.
Intervalos de servicio para el mercado internacional Su vehículo requiere mantenimiento
cada 15.000 km o después de 1 año,
lo que ocurra antes, salvo indicación
en contrario de la indicación de ser‐
vicio.
Los intervalos de servicio internacio‐
nales son aplicables a todos los paí‐
ses no relacionados en los intervalos
de servicio para el mercado europeo.
Indicación de servicio 3 112.

288Servicio y mantenimiento

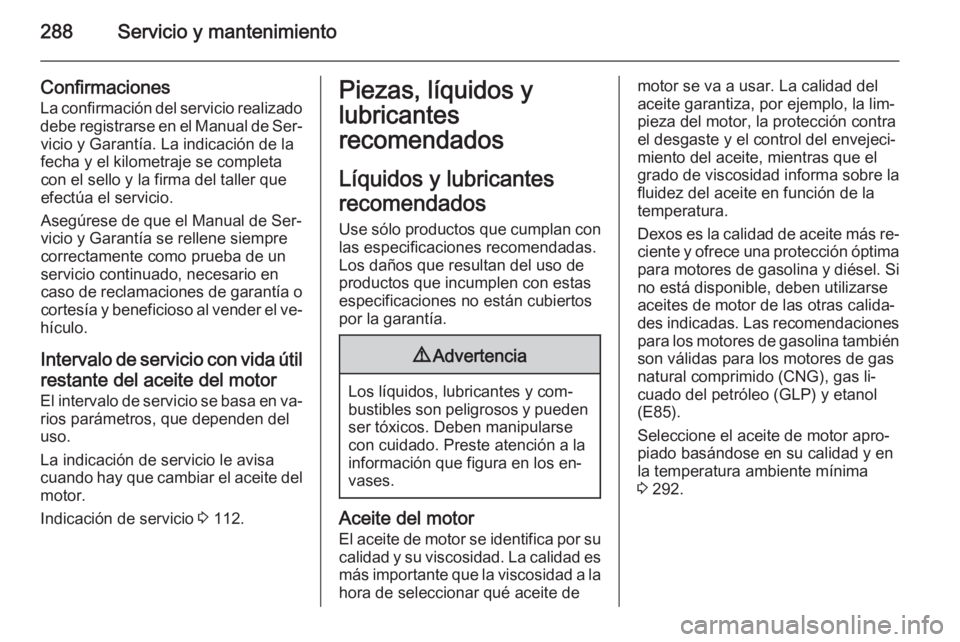

Confirmaciones
La confirmación del servicio realizado debe registrarse en el Manual de Ser‐ vicio y Garantía. La indicación de la
fecha y el kilometraje se completa
con el sello y la firma del taller que
efectúa el servicio.
Asegúrese de que el Manual de Ser‐ vicio y Garantía se rellene siempre
correctamente como prueba de un
servicio continuado, necesario en
caso de reclamaciones de garantía o
cortesía y beneficioso al vender el ve‐
hículo.
Intervalo de servicio con vida útil
restante del aceite del motor
El intervalo de servicio se basa en va‐ rios parámetros, que dependen deluso.
La indicación de servicio le avisa
cuando hay que cambiar el aceite del motor.
Indicación de servicio 3 112.Piezas, líquidos y
lubricantes
recomendados
Líquidos y lubricantes
recomendados Use sólo productos que cumplan con
las especificaciones recomendadas.
Los daños que resultan del uso de
productos que incumplen con estas especificaciones no están cubiertos
por la garantía.9 Advertencia
Los líquidos, lubricantes y com‐
bustibles son peligrosos y pueden ser tóxicos. Deben manipularse
con cuidado. Preste atención a la
información que figura en los en‐
vases.
Aceite del motor
El aceite de motor se identifica por su calidad y su viscosidad. La calidad es
más importante que la viscosidad a la
hora de seleccionar qué aceite de
motor se va a usar. La calidad del aceite garantiza, por ejemplo, la lim‐
pieza del motor, la protección contra
el desgaste y el control del envejeci‐
miento del aceite, mientras que el
grado de viscosidad informa sobre la
fluidez del aceite en función de la
temperatura.
Dexos es la calidad de aceite más re‐ ciente y ofrece una protección óptima para motores de gasolina y diésel. Si
no está disponible, deben utilizarse
aceites de motor de las otras calida‐
des indicadas. Las recomendaciones
para los motores de gasolina también son válidas para los motores de gasnatural comprimido (CNG), gas li‐
cuado del petróleo (GLP) y etanol
(E85).
Seleccione el aceite de motor apro‐ piado basándose en su calidad y en
la temperatura ambiente mínima
3 292.
