OPEL ZAFIRA C 2015 Manual de Instrucciones (in Spanish)

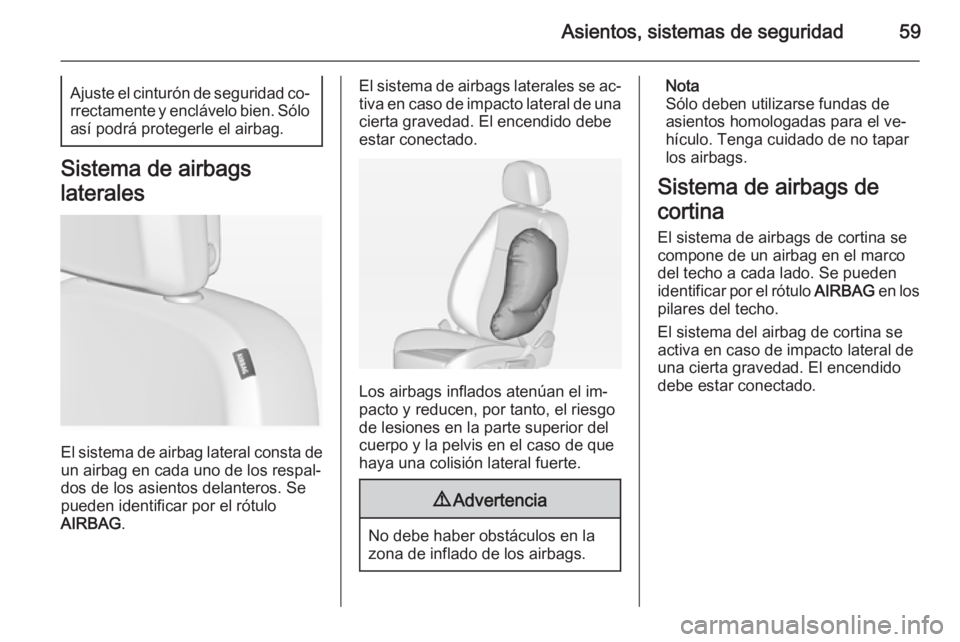

Asientos, sistemas de seguridad59Ajuste el cinturón de seguridad co‐rrectamente y enclávelo bien. Sólo así podrá protegerle el airbag.
Sistema de airbags
laterales
El sistema de airbag lateral consta de un airbag en cada uno de los respal‐
dos de los asientos delanteros. Se
pueden identificar por el rótulo
AIRBAG .
El sistema de airbags laterales se ac‐
tiva en caso de impacto lateral de una
cierta gravedad. El encendido debe
estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la parte superior del
cuerpo y la pelvis en el caso de que
haya una colisión lateral fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Nota
Sólo deben utilizarse fundas de
asientos homologadas para el ve‐
hículo. Tenga cuidado de no tapar
los airbags.
Sistema de airbags de
cortina
El sistema de airbags de cortina se
compone de un airbag en el marco
del techo a cada lado. Se pueden
identificar por el rótulo AIRBAG en los
pilares del techo.
El sistema del airbag de cortina se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.

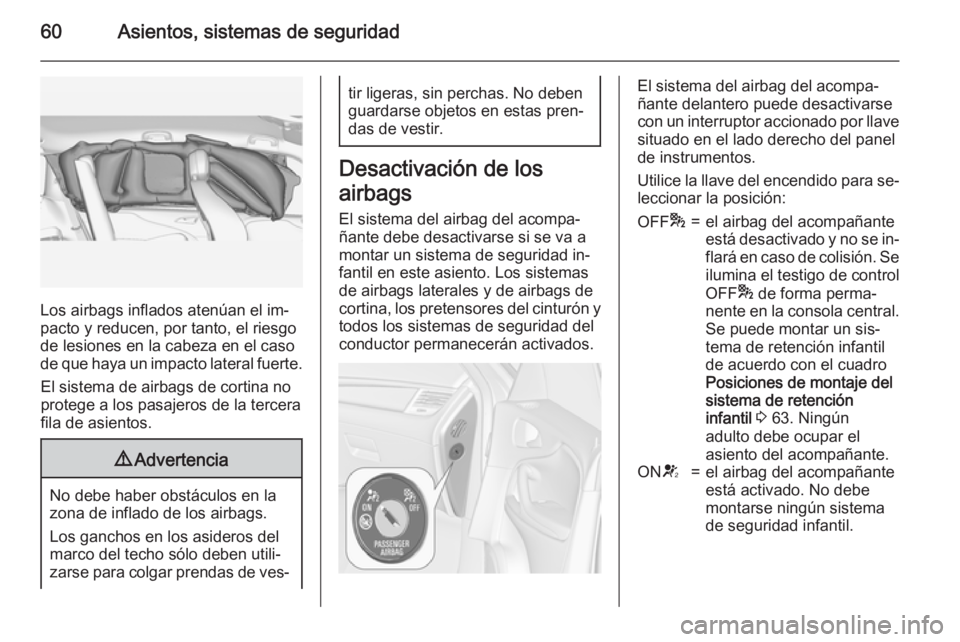

60Asientos, sistemas de seguridad
Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la cabeza en el caso
de que haya un impacto lateral fuerte.
El sistema de airbags de cortina no
protege a los pasajeros de la tercera fila de asientos.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Los ganchos en los asideros del
marco del techo sólo deben utili‐
zarse para colgar prendas de ves‐
tir ligeras, sin perchas. No deben
guardarse objetos en estas pren‐
das de vestir.
Desactivación de los
airbags El sistema del airbag del acompa‐
ñante debe desactivarse si se va a
montar un sistema de seguridad in‐
fantil en este asiento. Los sistemas
de airbags laterales y de airbags de
cortina, los pretensores del cinturón y todos los sistemas de seguridad del
conductor permanecerán activados.
El sistema del airbag del acompa‐
ñante delantero puede desactivarse
con un interruptor accionado por llave situado en el lado derecho del panel
de instrumentos.
Utilice la llave del encendido para se‐ leccionar la posición:OFF *=el airbag del acompañante
está desactivado y no se in‐
flará en caso de colisión. Se ilumina el testigo de control
OFF * de forma perma‐
nente en la consola central. Se puede montar un sis‐
tema de retención infantil
de acuerdo con el cuadro
Posiciones de montaje del
sistema de retención
infantil 3 63. Ningún
adulto debe ocupar el
asiento del acompañante.ON V=el airbag del acompañante
está activado. No debe
montarse ningún sistema
de seguridad infantil.

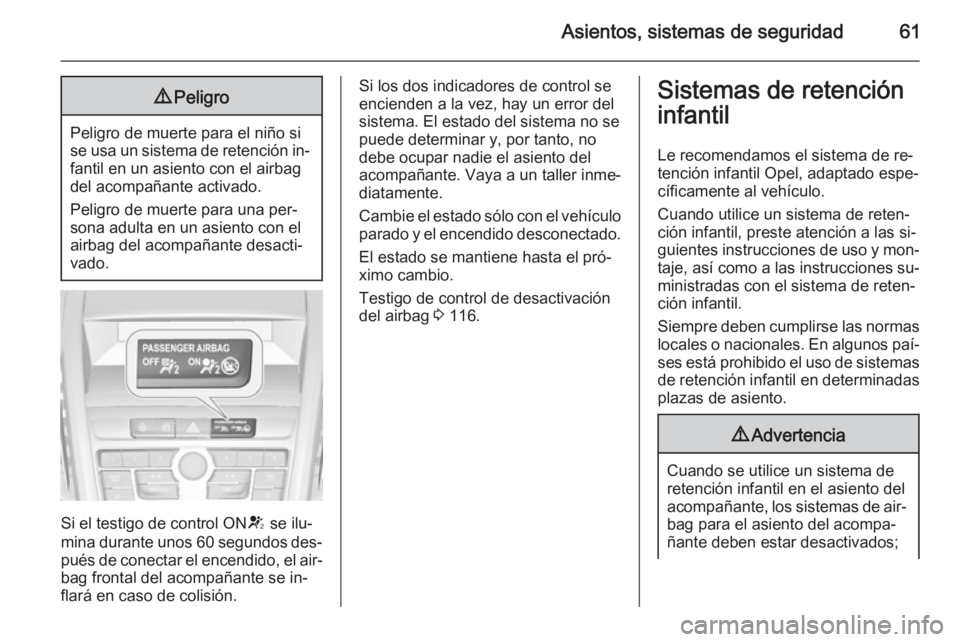

Asientos, sistemas de seguridad619Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil en un asiento con el airbag
del acompañante activado.
Peligro de muerte para una per‐
sona adulta en un asiento con el
airbag del acompañante desacti‐
vado.
Si el testigo de control ON V
se ilu‐
mina durante unos 60 segundos des‐ pués de conectar el encendido, el air‐
bag frontal del acompañante se in‐
flará en caso de colisión.
Si los dos indicadores de control se
encienden a la vez, hay un error del
sistema. El estado del sistema no se
puede determinar y, por tanto, no
debe ocupar nadie el asiento del
acompañante. Vaya a un taller inme‐
diatamente.
Cambie el estado sólo con el vehículo
parado y el encendido desconectado.
El estado se mantiene hasta el pró‐ximo cambio.
Testigo de control de desactivación
del airbag 3 116.Sistemas de retención
infantil
Le recomendamos el sistema de re‐
tención infantil Opel, adaptado espe‐
cíficamente al vehículo.
Cuando utilice un sistema de reten‐
ción infantil, preste atención a las si‐
guientes instrucciones de uso y mon‐
taje, así como a las instrucciones su‐ ministradas con el sistema de reten‐
ción infantil.
Siempre deben cumplirse las normas
locales o nacionales. En algunos paí‐
ses está prohibido el uso de sistemas de retención infantil en determinadas plazas de asiento.9 Advertencia
Cuando se utilice un sistema de
retención infantil en el asiento del
acompañante, los sistemas de air‐ bag para el asiento del acompa‐
ñante deben estar desactivados;

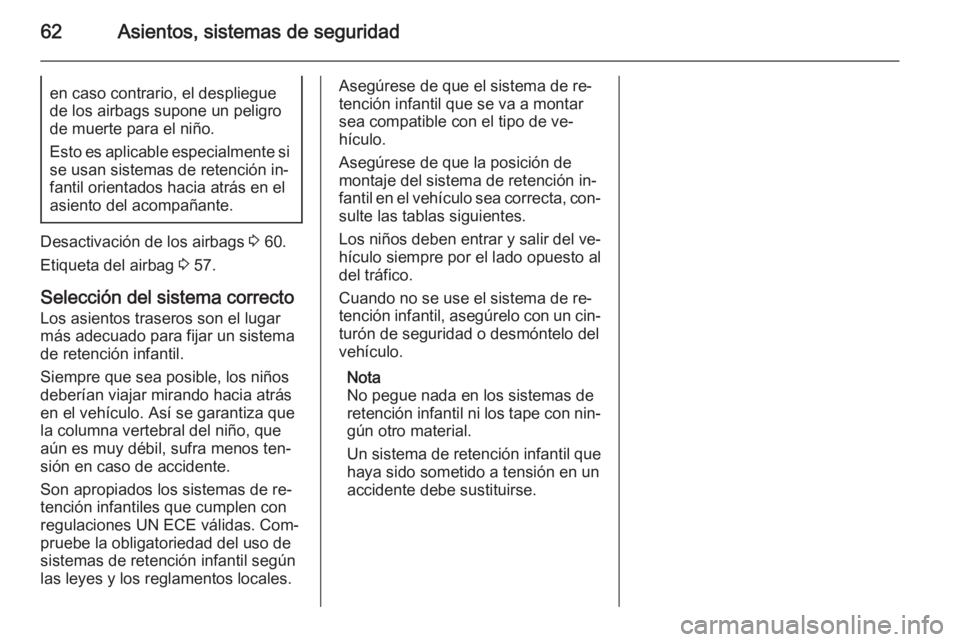

62Asientos, sistemas de seguridaden caso contrario, el despliegue
de los airbags supone un peligro
de muerte para el niño.
Esto es aplicable especialmente si se usan sistemas de retención in‐
fantil orientados hacia atrás en el
asiento del acompañante.
Desactivación de los airbags 3 60.
Etiqueta del airbag 3 57.
Selección del sistema correcto Los asientos traseros son el lugarmás adecuado para fijar un sistema
de retención infantil.
Siempre que sea posible, los niños
deberían viajar mirando hacia atrás
en el vehículo. Así se garantiza que
la columna vertebral del niño, que aún es muy débil, sufra menos ten‐
sión en caso de accidente.
Son apropiados los sistemas de re‐
tención infantiles que cumplen con
regulaciones UN ECE válidas. Com‐
pruebe la obligatoriedad del uso de
sistemas de retención infantil según
las leyes y los reglamentos locales.
Asegúrese de que el sistema de re‐
tención infantil que se va a montar
sea compatible con el tipo de ve‐
hículo.
Asegúrese de que la posición de
montaje del sistema de retención in‐
fantil en el vehículo sea correcta, con‐ sulte las tablas siguientes.
Los niños deben entrar y salir del ve‐
hículo siempre por el lado opuesto al
del tráfico.
Cuando no se use el sistema de re‐
tención infantil, asegúrelo con un cin‐
turón de seguridad o desmóntelo del
vehículo.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con nin‐
gún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.

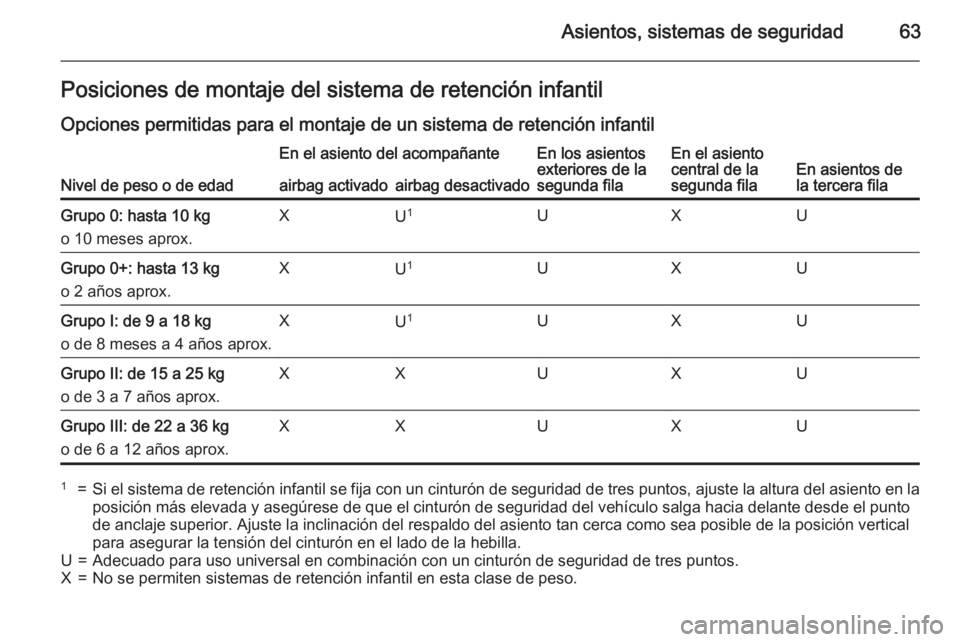

Asientos, sistemas de seguridad63Posiciones de montaje del sistema de retención infantil
Opciones permitidas para el montaje de un sistema de retención infantil
Nivel de peso o de edad
En el asiento del acompañanteEn los asientos
exteriores de la
segunda filaEn el asiento
central de la
segunda filaEn asientos de
la tercera filaairbag activadoairbag desactivadoGrupo 0: hasta 10 kg
o 10 meses aprox.XU 1UXUGrupo 0+: hasta 13 kg
o 2 años aprox.XU 1UXUGrupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XU 1UXUGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.XXUXUGrupo III: de 22 a 36 kg
o de 6 a 12 años aprox.XXUXU1=Si el sistema de retención infantil se fija con un cinturón de seguridad de tres puntos, ajuste la altura del asiento en la posición más elevada y asegúrese de que el cinturón de seguridad del vehículo salga hacia delante desde el punto
de anclaje superior. Ajuste la inclinación del respaldo del asiento tan cerca como sea posible de la posición vertical para asegurar la tensión del cinturón en el lado de la hebilla.U=Adecuado para uso universal en combinación con un cinturón de seguridad de tres puntos.X=No se permiten sistemas de retención infantil en esta clase de peso.

64Asientos, sistemas de seguridad

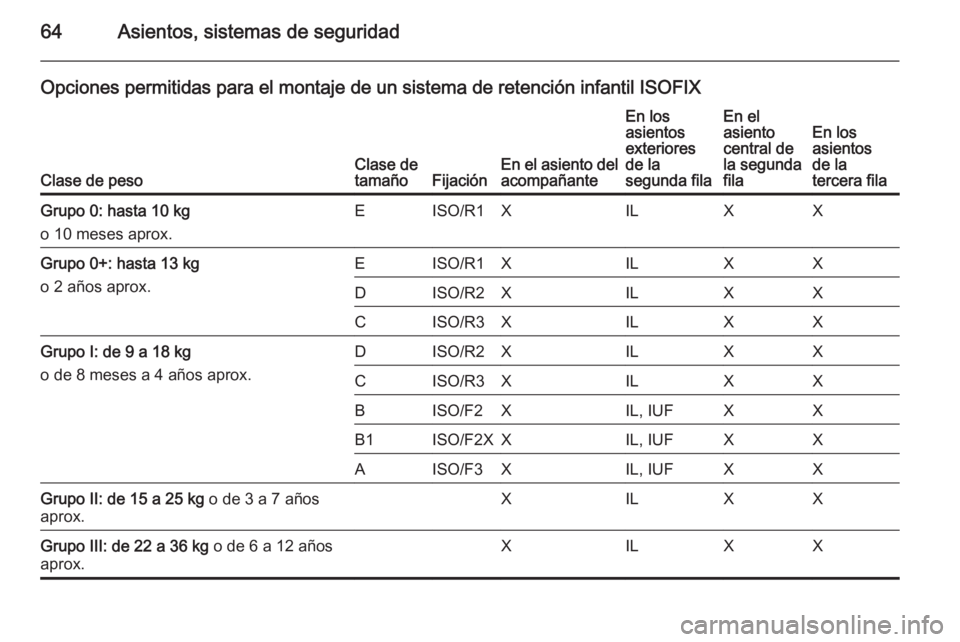

Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX
Clase de pesoClase de
tamañoFijaciónEn el asiento del
acompañante
En los
asientos
exteriores
de la
segunda filaEn el
asiento
central de
la segunda
filaEn los
asientos
de la
tercera filaGrupo 0: hasta 10 kg
o 10 meses aprox.EISO/R1XILXXGrupo 0+: hasta 13 kg
o 2 años aprox.EISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGrupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.DISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXGrupo II: de 15 a 25 kg o de 3 a 7 años
aprox.XILXXGrupo III: de 22 a 36 kg o de 6 a 12 años
aprox.XILXX

Asientos, sistemas de seguridad65

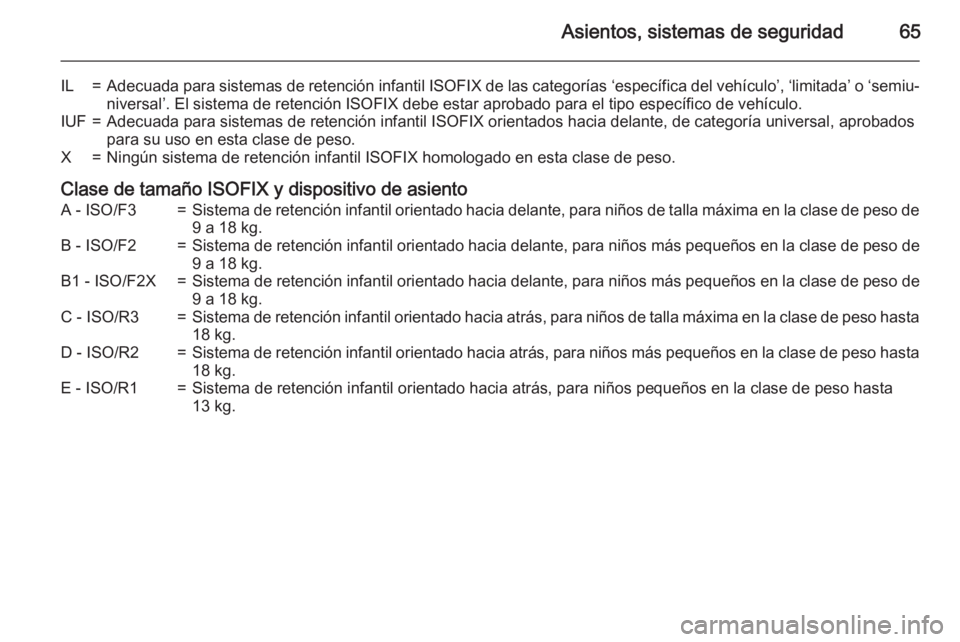

IL=Adecuada para sistemas de retención infantil ISOFIX de las categorías ‘específica del vehículo’, ‘limitada’ o ‘semiu‐
niversal’. El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.IUF=Adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados para su uso en esta clase de peso.X=Ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3=Sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso de 9 a 18 kg.B - ISO/F2=Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kg.B1 - ISO/F2X=Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kg.C - ISO/R3=Sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso hasta18 kg.D - ISO/R2=Sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta18 kg.E - ISO/R1=Sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta
13 kg.

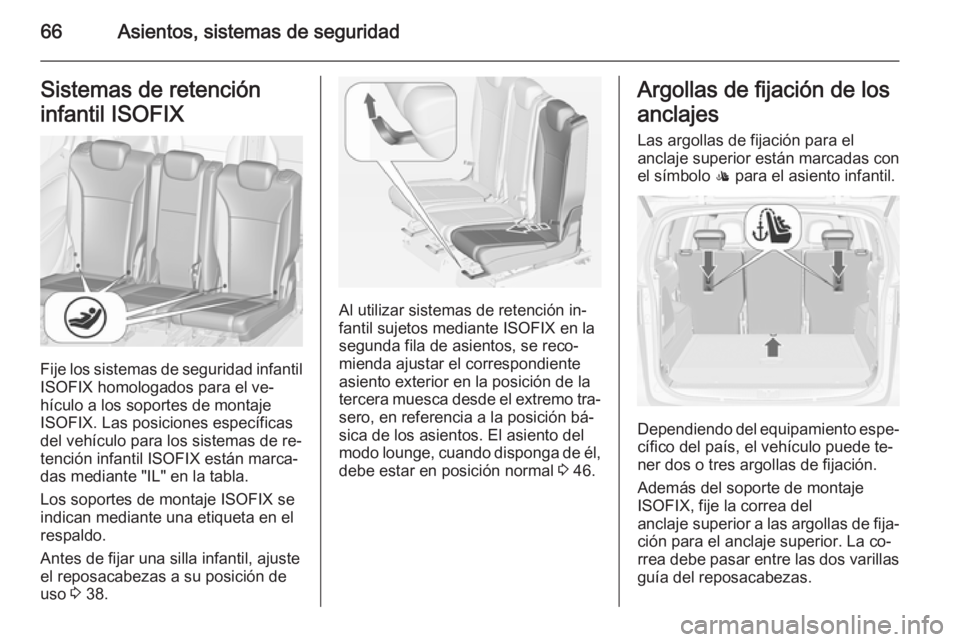

66Asientos, sistemas de seguridadSistemas de retención
infantil ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el ve‐
hículo a los soportes de montaje
ISOFIX. Las posiciones específicas
del vehículo para los sistemas de re‐
tención infantil ISOFIX están marca‐
das mediante "IL" en la tabla.
Los soportes de montaje ISOFIX se
indican mediante una etiqueta en el
respaldo.
Antes de fijar una silla infantil, ajuste
el reposacabezas a su posición de
uso 3 38.
Al utilizar sistemas de retención in‐
fantil sujetos mediante ISOFIX en la
segunda fila de asientos, se reco‐
mienda ajustar el correspondiente
asiento exterior en la posición de la
tercera muesca desde el extremo tra‐
sero, en referencia a la posición bá‐
sica de los asientos. El asiento del
modo lounge, cuando disponga de él, debe estar en posición normal 3 46.
Argollas de fijación de los
anclajes
Las argollas de fijación para el
anclaje superior están marcadas con
el símbolo : para el asiento infantil.
Dependiendo del equipamiento espe‐
cífico del país, el vehículo puede te‐
ner dos o tres argollas de fijación.
Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior. La co‐
rrea debe pasar entre las dos varillas
guía del reposacabezas.

Asientos, sistemas de seguridad67
Las posiciones de la categoría uni‐
versal para los sistemas de retención infantil ISOFIX están marcadas me‐
diante "IUF" en la tabla.

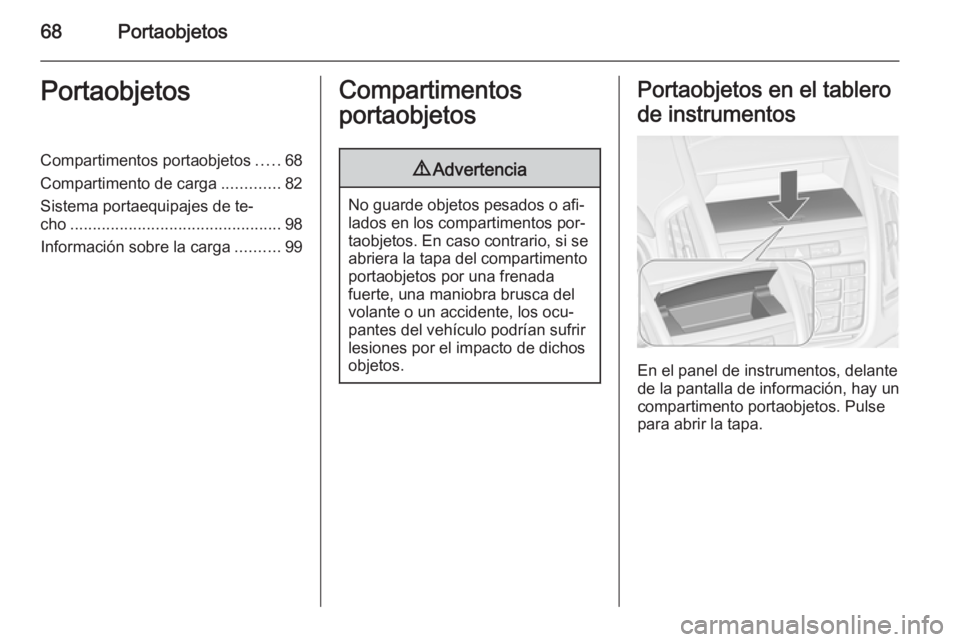

68PortaobjetosPortaobjetosCompartimentos portaobjetos.....68
Compartimento de carga .............82
Sistema portaequipajes de te‐
cho ............................................... 98
Información sobre la carga ..........99Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o afi‐
lados en los compartimentos por‐
taobjetos. En caso contrario, si se abriera la tapa del compartimento
portaobjetos por una frenada
fuerte, una maniobra brusca del
volante o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de dichos
objetos.
Portaobjetos en el tablero
de instrumentos
En el panel de instrumentos, delante
de la pantalla de información, hay un
compartimento portaobjetos. Pulse para abrir la tapa.
