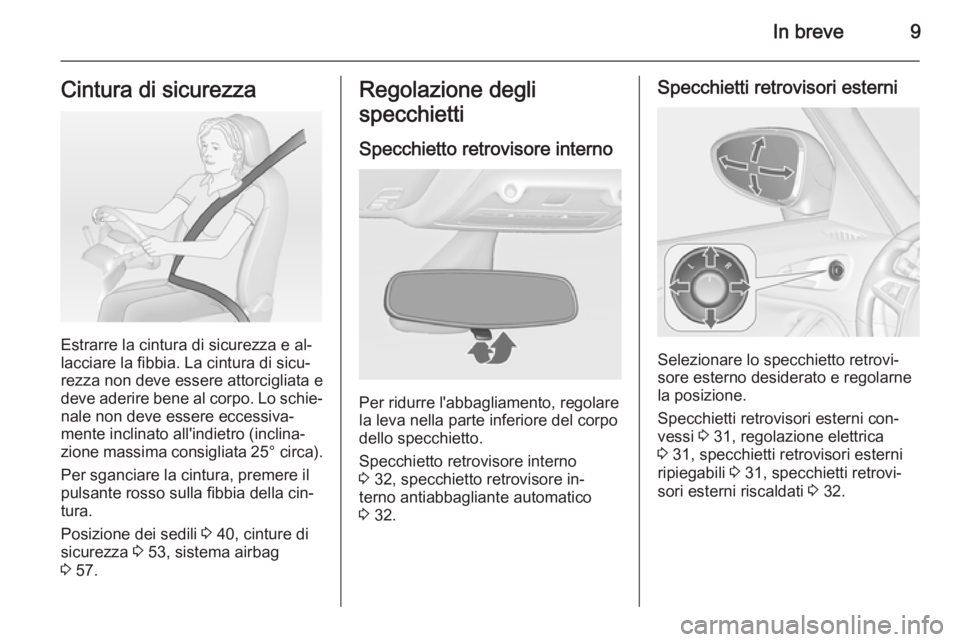

Page 11 of 319
In breve9Cintura di sicurezza
Estrarre la cintura di sicurezza e al‐
lacciare la fibbia. La cintura di sicu‐
rezza non deve essere attorcigliata e
deve aderire bene al corpo. Lo schie‐
nale non deve essere eccessiva‐
mente inclinato all'indietro (inclina‐
zione massima consigliata 25° circa).
Per sganciare la cintura, premere il pulsante rosso sulla fibbia della cin‐
tura.
Posizione dei sedili 3 40, cinture di
sicurezza 3 53, sistema airbag
3 57.
Regolazione degli
specchietti
Specchietto retrovisore interno
Per ridurre l'abbagliamento, regolare
la leva nella parte inferiore del corpo
dello specchietto.
Specchietto retrovisore interno
3 32, specchietto retrovisore in‐
terno antiabbagliante automatico
3 32.
Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti retrovisori esterni con‐
vessi 3 31, regolazione elettrica
3 31, specchietti retrovisori esterni
ripiegabili 3 31, specchietti retrovi‐
sori esterni riscaldati 3 32.

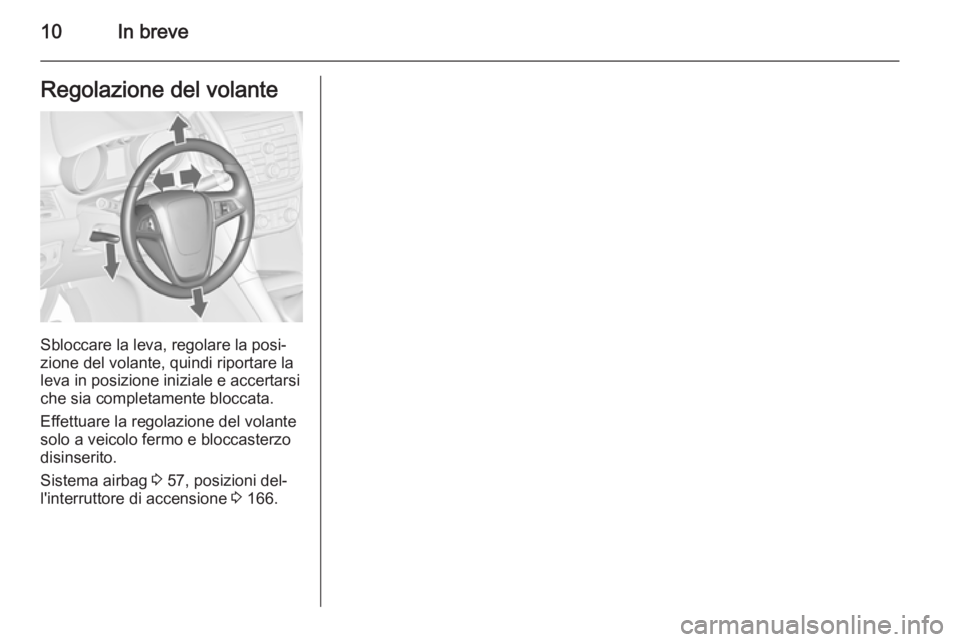

Page 12 of 319
10In breveRegolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 57, posizioni del‐
l'interruttore di accensione 3 166.

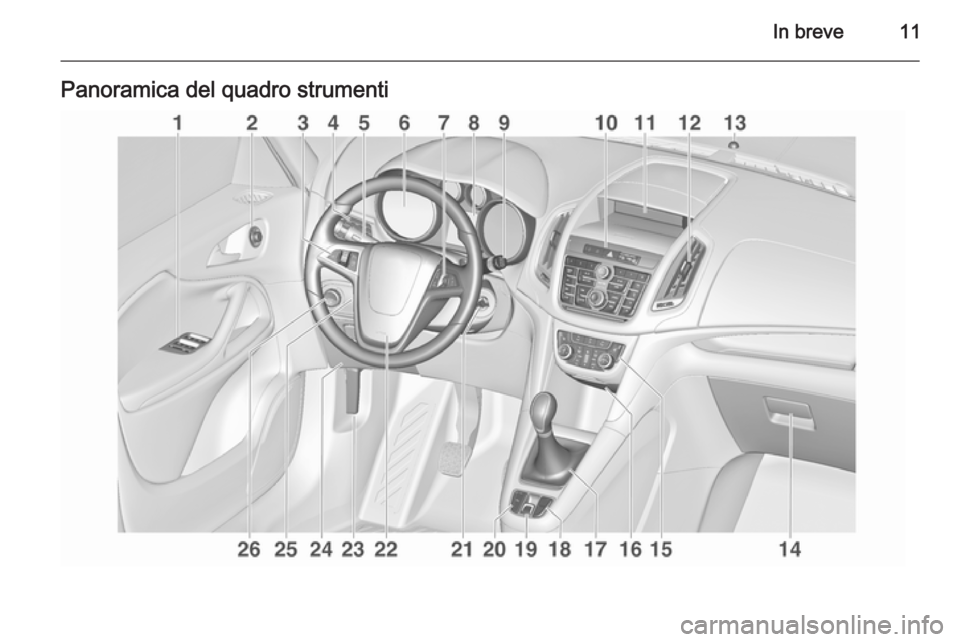

Page 13 of 319
In breve11Panoramica del quadro strumenti

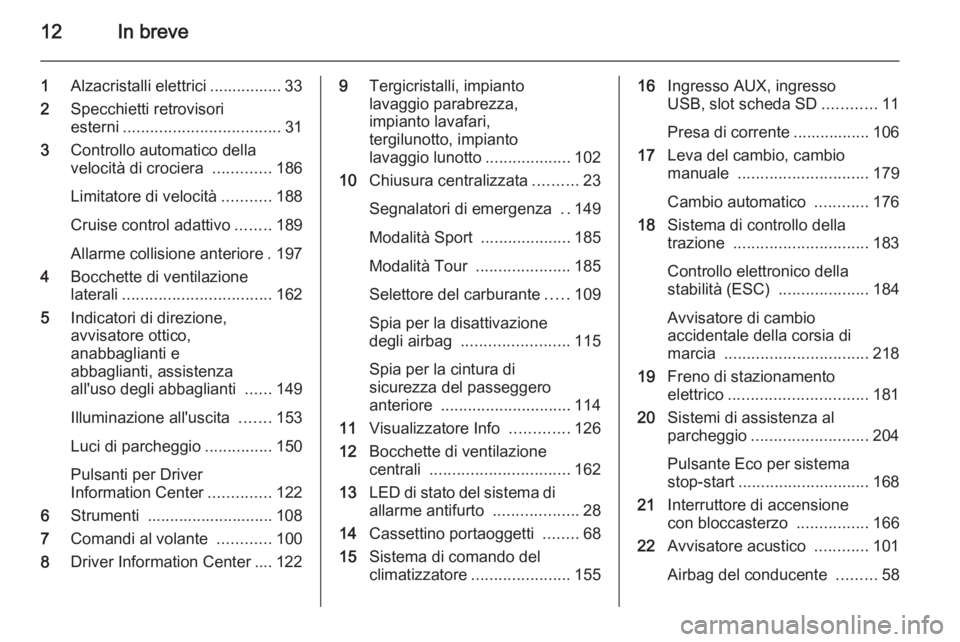

Page 14 of 319
12In breve
1Alzacristalli elettrici ................ 33
2 Specchietti retrovisori
esterni ................................... 31
3 Controllo automatico della
velocità di crociera .............186
Limitatore di velocità ...........188
Cruise control adattivo ........189
Allarme collisione anteriore . 197
4 Bocchette di ventilazione
laterali ................................. 162
5 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e
abbaglianti, assistenza
all'uso degli abbaglianti ......149
Illuminazione all'uscita .......153
Luci di parcheggio ...............150
Pulsanti per Driver
Information Center ..............122
6 Strumenti ............................ 108
7 Comandi al volante ............100
8 Driver Information Center .... 1229Tergicristalli, impianto
lavaggio parabrezza,
impianto lavafari,
tergilunotto, impianto
lavaggio lunotto ...................102
10 Chiusura centralizzata ..........23
Segnalatori di emergenza ..149
Modalità Sport ....................185
Modalità Tour .....................185
Selettore del carburante .....109
Spia per la disattivazione
degli airbag ........................ 115
Spia per la cintura di
sicurezza del passeggero
anteriore ............................. 114
11 Visualizzatore Info .............126
12 Bocchette di ventilazione
centrali ............................... 162
13 LED di stato del sistema di
allarme antifurto ...................28
14 Cassettino portaoggetti ........68
15 Sistema di comando del
climatizzatore ...................... 15516Ingresso AUX, ingresso
USB, slot scheda SD ............11
Presa di corrente ................. 106
17 Leva del cambio, cambio
manuale ............................. 179
Cambio automatico ............176
18 Sistema di controllo della
trazione .............................. 183
Controllo elettronico della
stabilità (ESC) ....................184
Avvisatore di cambio
accidentale della corsia di
marcia ................................ 218
19 Freno di stazionamento
elettrico ............................... 181
20 Sistemi di assistenza al
parcheggio .......................... 204
Pulsante Eco per sistema
stop-start ............................. 168
21 Interruttore di accensione
con bloccasterzo ................166
22 Avvisatore acustico ............101
Airbag del conducente .........58

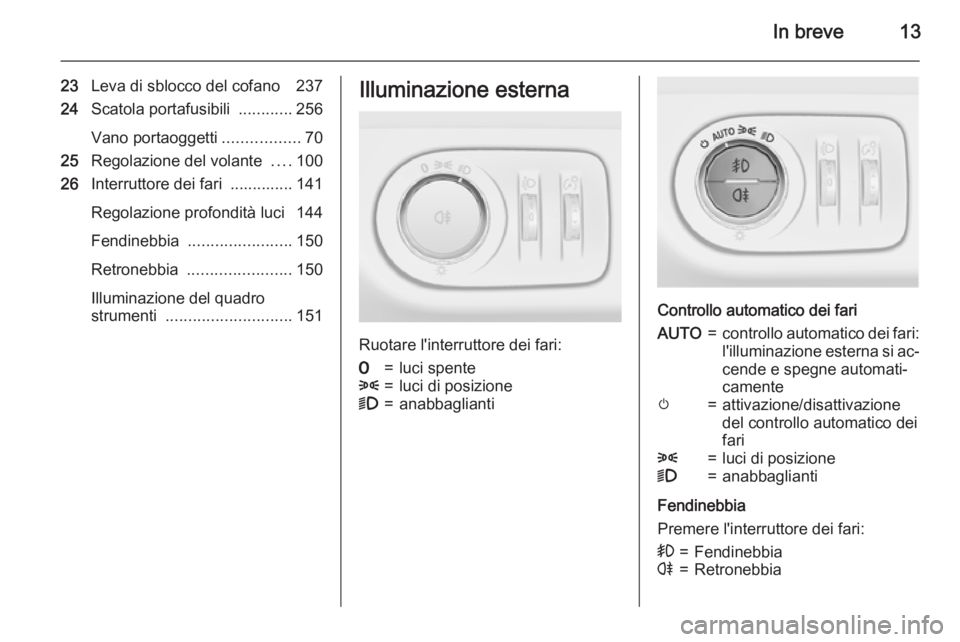

Page 15 of 319
In breve13
23Leva di sblocco del cofano 237
24 Scatola portafusibili ............256
Vano portaoggetti .................70
25 Regolazione del volante ....100
26 Interruttore dei fari .............. 141
Regolazione profondità luci 144
Fendinebbia ....................... 150
Retronebbia ....................... 150
Illuminazione del quadro
strumenti ............................ 151Illuminazione esterna
Ruotare l'interruttore dei fari:
7=luci spente8=luci di posizione9=anabbaglianti
Controllo automatico dei fari
AUTO=controllo automatico dei fari:
l'illuminazione esterna si ac‐ cende e spegne automati‐
camentem=attivazione/disattivazione
del controllo automatico dei
fari8=luci di posizione9=anabbaglianti
Fendinebbia
Premere l'interruttore dei fari:
>=Fendinebbiar=Retronebbia

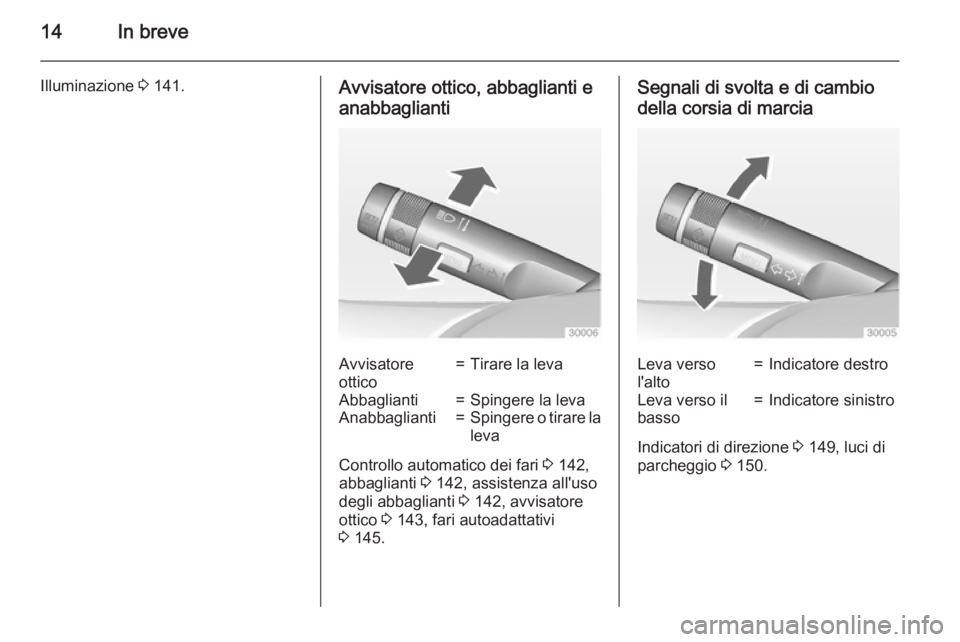

Page 16 of 319
14In breve
Illuminazione 3 141.Avvisatore ottico, abbaglianti e
anabbagliantiAvvisatore
ottico=Tirare la levaAbbaglianti=Spingere la levaAnabbaglianti=Spingere o tirare la
leva
Controllo automatico dei fari 3 142,
abbaglianti 3 142, assistenza all'uso
degli abbaglianti 3 142, avvisatore
ottico 3 143, fari autoadattativi
3 145.
Segnali di svolta e di cambio
della corsia di marciaLeva verso
l'alto=Indicatore destroLeva verso il
basso=Indicatore sinistro
Indicatori di direzione 3 149, luci di
parcheggio 3 150.

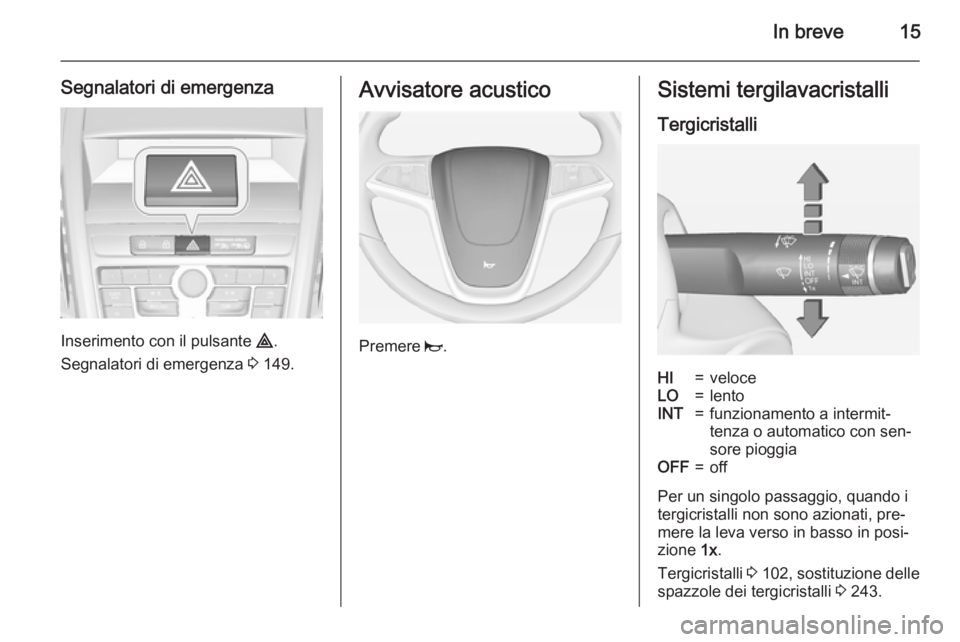

Page 17 of 319
In breve15
Segnalatori di emergenza
Inserimento con il pulsante ¨.
Segnalatori di emergenza 3 149.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliHI=veloceLO=lentoINT=funzionamento a intermit‐
tenza o automatico con sen‐
sore pioggiaOFF=off
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 1x.
Tergicristalli 3 102 , sostituzione delle
spazzole dei tergicristalli 3 243.

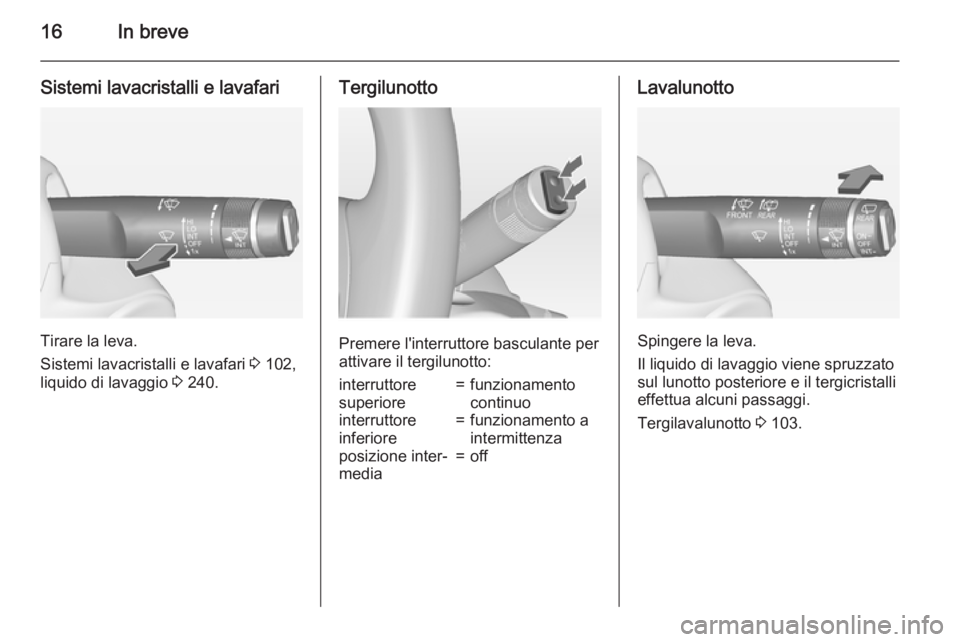

Page 18 of 319
16In breve
Sistemi lavacristalli e lavafari
Tirare la leva.
Sistemi lavacristalli e lavafari 3 102,
liquido di lavaggio 3 240.
Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interruttore
superiore=funzionamento
continuointerruttore
inferiore=funzionamento a
intermittenzaposizione inter‐
media=offLavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 103.

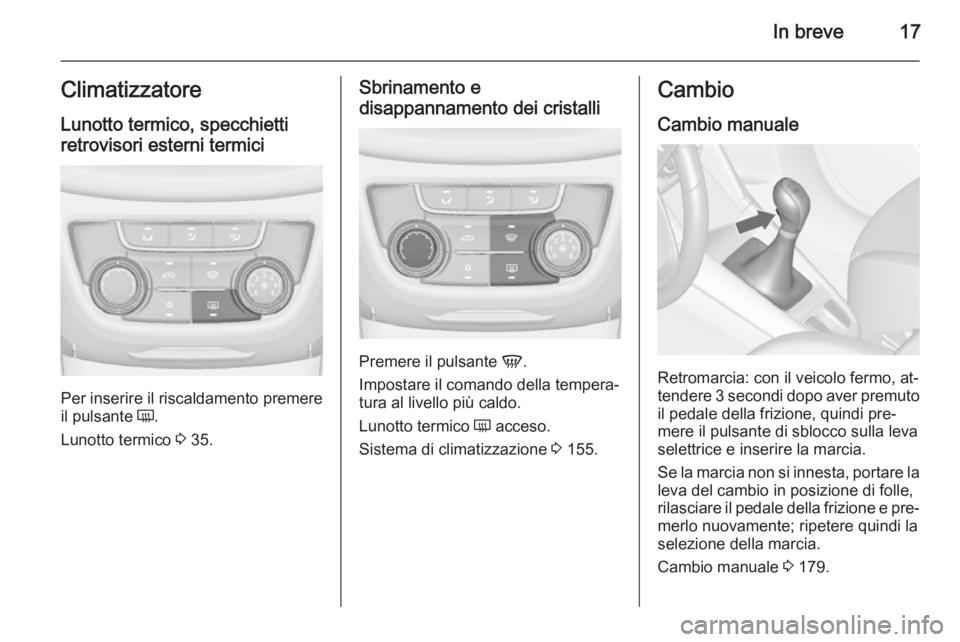

Page 19 of 319
In breve17ClimatizzatoreLunotto termico, specchietti
retrovisori esterni termici
Per inserire il riscaldamento premere
il pulsante Ü.
Lunotto termico 3 35.
Sbrinamento e
disappannamento dei cristalli
Premere il pulsante V.
Impostare il comando della tempera‐
tura al livello più caldo.
Lunotto termico Ü acceso.
Sistema di climatizzazione 3 155.
Cambio
Cambio manuale
Retromarcia: con il veicolo fermo, at‐
tendere 3 secondi dopo aver premuto
il pedale della frizione, quindi pre‐
mere il pulsante di sblocco sulla leva
selettrice e inserire la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la selezione della marcia.
Cambio manuale 3 179.
Page 20 of 319
18In breve
Cambio automaticoP=stazionamentoR=retromarciaN=folleD=marcia
Modalità manuale: spostare la levadel cambio verso sinistra dalla posi‐ zione D.
<=marcia superiore]=marcia inferiore
La leva del cambio può essere spo‐
stata dalla posizione P solo con l'ac‐
censione inserita e il pedale del freno
azionato. Per portare il cambio in po‐
sizione P o R, premere il pulsante di
rilascio.
Cambio automatico 3 176.Avviamento
Prima di mettersi in marcia,
controllare ■ pressione e condizioni dei pneuma‐
tici 3 260, 3 303;
■ livello dell'olio motore e livelli dei fluidi 3 237;
■ corretto funzionamento di finestrini,
specchietti, illuminazione esterna e
luci della targa e assenza di sporco, neve e ghiaccio dagli stessi;
■ corretto posizionamento di spec‐ chietti, sedili e cinture di sicurezza
3 31, 3 40, 3 54;
■ corretto funzionamento dei freni a velocità ridotta, in particolare se i
freni sono bagnati.
