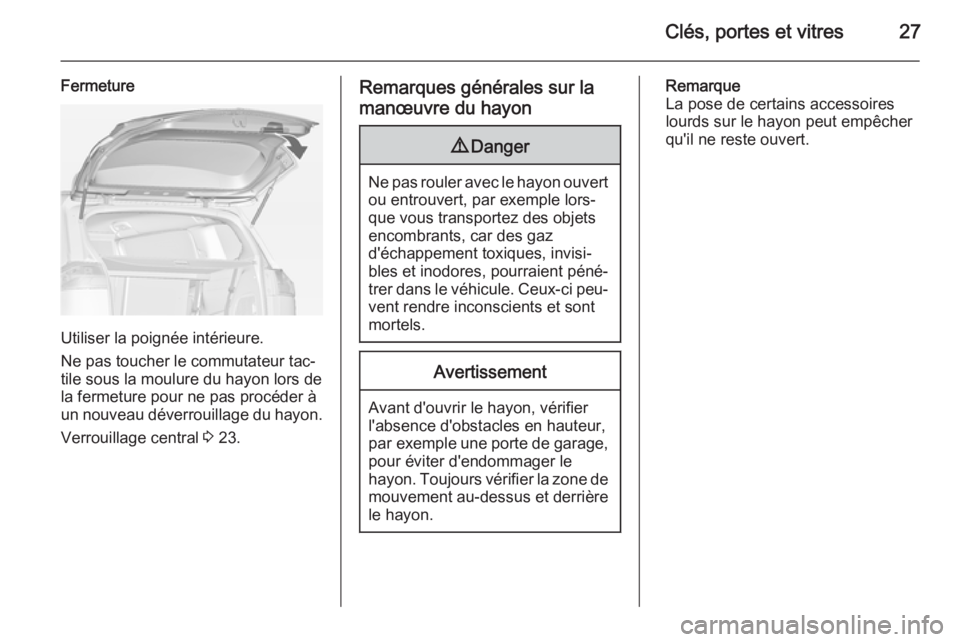

Clés, portes et vitres27
Fermeture
Utiliser la poignée intérieure.
Ne pas toucher le commutateur tac‐
tile sous la moulure du hayon lors de la fermeture pour ne pas procéder à
un nouveau déverrouillage du hayon.
Verrouillage central 3 23.
Remarques générales sur la
manœuvre du hayon9 Danger
Ne pas rouler avec le hayon ouvert
ou entrouvert, par exemple lors‐
que vous transportez des objets
encombrants, car des gaz
d'échappement toxiques, invisi‐
bles et inodores, pourraient péné‐
trer dans le véhicule. Ceux-ci peu‐ vent rendre inconscients et sont
mortels.
Avertissement
Avant d'ouvrir le hayon, vérifier
l'absence d'obstacles en hauteur,
par exemple une porte de garage,
pour éviter d'endommager le
hayon. Toujours vérifier la zone de mouvement au-dessus et derrière
le hayon.
Remarque
La pose de certains accessoires
lourds sur le hayon peut empêcher
qu'il ne reste ouvert.

106Instruments et commandes
Des prises de courant supplémentai‐
res de 12 Volt sont placées dans la
console arrière
et sur la paroi gauche du coffre.
La puissance maximale absorbée ne
doit pas dépasser 120 watts.
Quand le contact est coupé, les pri‐
ses de courant sont désactivées. En
outre, les prises de courant sont aussi
désactivées si la tension de la batterie
du véhicule est trop faible.
Les accessoires électriques bran‐ chés doivent répondre à la norme
DIN VDE 40 839 en matière de com‐
patibilité électromagnétique.
Ne pas y raccorder d'accessoires
fournissant du courant, tels que char‐ geurs ou batteries.
Ne pas endommager la prise en utili‐
sant des fiches inadaptées.
Système Stop/Start 3 168.Allume-cigares
Un allume-cigare est présent dans la
console avant. Rabattre le couvercle
vers le bas.
Appuyer sur l'allume-cigares. Il
s'éteint automatiquement lorsque la
résistance est incandescente. Retirer l'allume-cigares.

116Instruments et commandes
Allumé
Le frein de stationnement électrique
fonctionne en mode dégradé 3 181.
Clignotement
Le frein de stationnement électrique
est en mode Entretien. Arrêter le
véhicule, serrer puis desserrer le frein
de stationnement électrique pour le
réinitialiser.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le sys‐ tème est opérationnel dès que le té‐
moin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un dé‐
faut. Le dispositif de freinage conti‐
nue à fonctionner, mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 181.
Passage au rapport
supérieur
[ s'allume en vert comme témoin ou
s'affiche en tant que symbole dans le centre d'informations du conducteur
avec affichage de combiné de niveau
supérieur lorsqu'il est recommandé
de passer le rapport supérieur pour
économiser du carburant.
Sur certains modèles, l'indication de
rapport de vitesses est affichée
comme une page complète sur le
centre d'informations du conducteur.
Assistant de conduite EcoFlex
3 132.
Direction assistée
c s'allume en jaune.S'allume en cas de performance
réduite de direction assistée
Une performance réduite de la direc‐
tion assistée est due à la surchauffe
du système. Le témoin s'éteint lors‐
que le système a refroidi.
Système Stop/Start 3 168.
S'allume en cas de direction
assistée désactivée Dysfonctionnement de la direction as‐
sistée Prendre contact avec un ate‐
lier.
Avertissement de
franchissement de ligne
) s’allume en vert ou clignote en
jaune.
S'allume en vert Le système est sous tension et prêt à
fonctionner.
Clignote en jaune
Le système détecte un changement
de file inattendu.

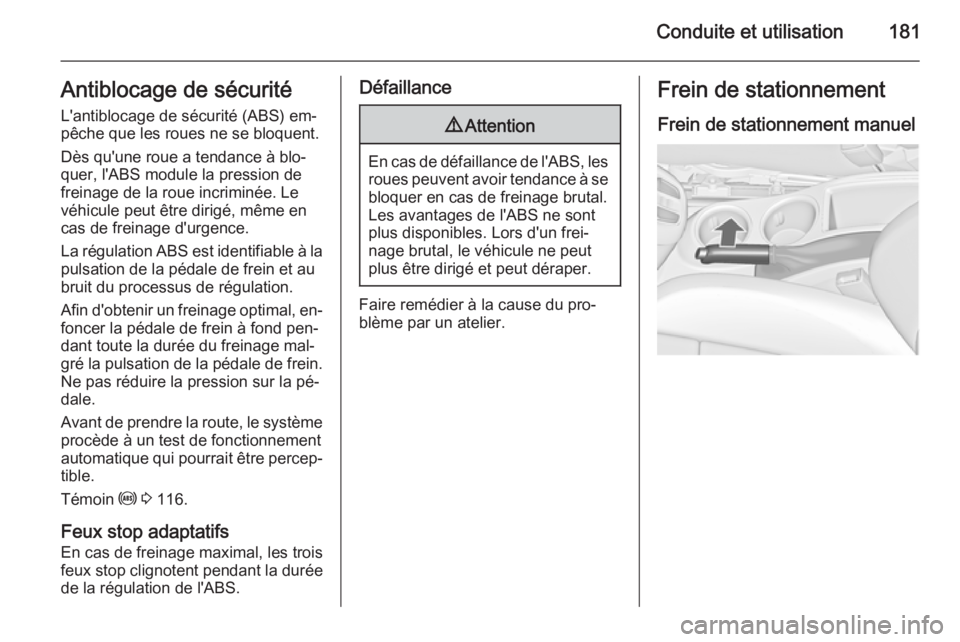

Conduite et utilisation181Antiblocage de sécuritéL'antiblocage de sécurité (ABS) em‐
pêche que les roues ne se bloquent.
Dès qu'une roue a tendance à blo‐
quer, l'ABS module la pression de freinage de la roue incriminée. Le
véhicule peut être dirigé, même en
cas de freinage d'urgence.
La régulation ABS est identifiable à la
pulsation de la pédale de frein et au
bruit du processus de régulation.
Afin d'obtenir un freinage optimal, en‐ foncer la pédale de frein à fond pen‐
dant toute la durée du freinage mal‐
gré la pulsation de la pédale de frein.
Ne pas réduire la pression sur la pé‐
dale.
Avant de prendre la route, le système procède à un test de fonctionnement
automatique qui pourrait être percep‐
tible.
Témoin u 3 116.
Feux stop adaptatifs En cas de freinage maximal, les trois
feux stop clignotent pendant la durée de la régulation de l'ABS.Défaillance9 Attention
En cas de défaillance de l'ABS, les
roues peuvent avoir tendance à se
bloquer en cas de freinage brutal.
Les avantages de l'ABS ne sont
plus disponibles. Lors d'un frei‐ nage brutal, le véhicule ne peut
plus être dirigé et peut déraper.
Faire remédier à la cause du pro‐
blème par un atelier.
Frein de stationnement
Frein de stationnement manuel

Conduite et utilisation187

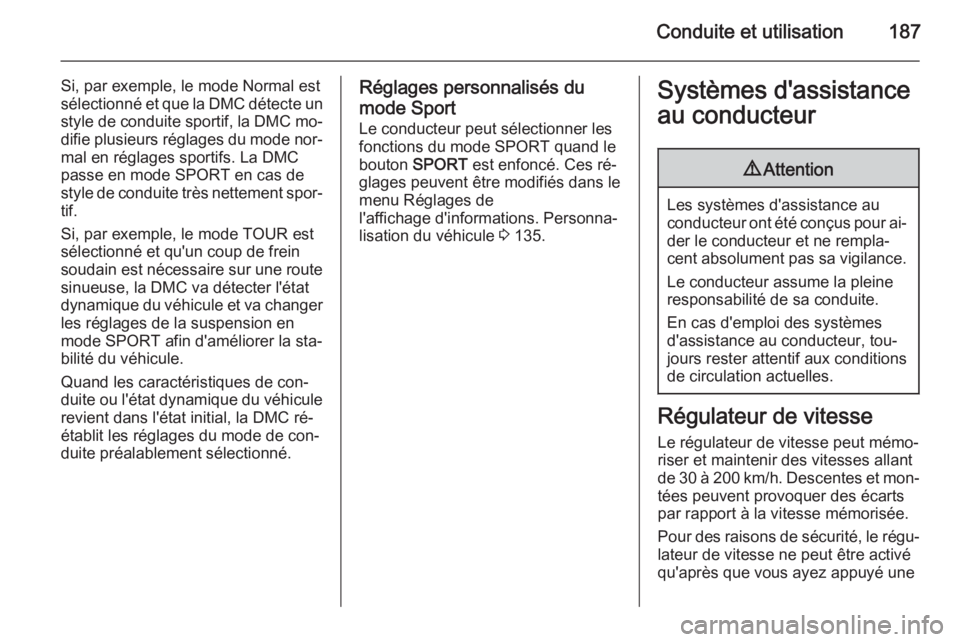

Si, par exemple, le mode Normal est
sélectionné et que la DMC détecte un style de conduite sportif, la DMC mo‐
difie plusieurs réglages du mode nor‐ mal en réglages sportifs. La DMCpasse en mode SPORT en cas destyle de conduite très nettement spor‐
tif.
Si, par exemple, le mode TOUR est
sélectionné et qu'un coup de frein
soudain est nécessaire sur une route
sinueuse, la DMC va détecter l'état
dynamique du véhicule et va changer
les réglages de la suspension en
mode SPORT afin d'améliorer la sta‐
bilité du véhicule.
Quand les caractéristiques de con‐
duite ou l'état dynamique du véhicule revient dans l'état initial, la DMC ré-
établit les réglages du mode de con‐
duite préalablement sélectionné.Réglages personnalisés du
mode Sport Le conducteur peut sélectionner les
fonctions du mode SPORT quand le
bouton SPORT est enfoncé. Ces ré‐
glages peuvent être modifiés dans le
menu Réglages de
l'affichage d'informations. Personna‐
lisation du véhicule 3 135.Systèmes d'assistance
au conducteur9 Attention
Les systèmes d'assistance au
conducteur ont été conçus pour ai‐ der le conducteur et ne rempla‐
cent absolument pas sa vigilance.
Le conducteur assume la pleine
responsabilité de sa conduite.
En cas d'emploi des systèmes
d'assistance au conducteur, tou‐
jours rester attentif aux conditions
de circulation actuelles.
Régulateur de vitesse
Le régulateur de vitesse peut mémo‐
riser et maintenir des vitesses allant
de 30 à 200 km/h. Descentes et mon‐
tées peuvent provoquer des écarts
par rapport à la vitesse mémorisée.
Pour des raisons de sécurité, le régu‐ lateur de vitesse ne peut être activé
qu'après que vous ayez appuyé une

Conduite et utilisation219

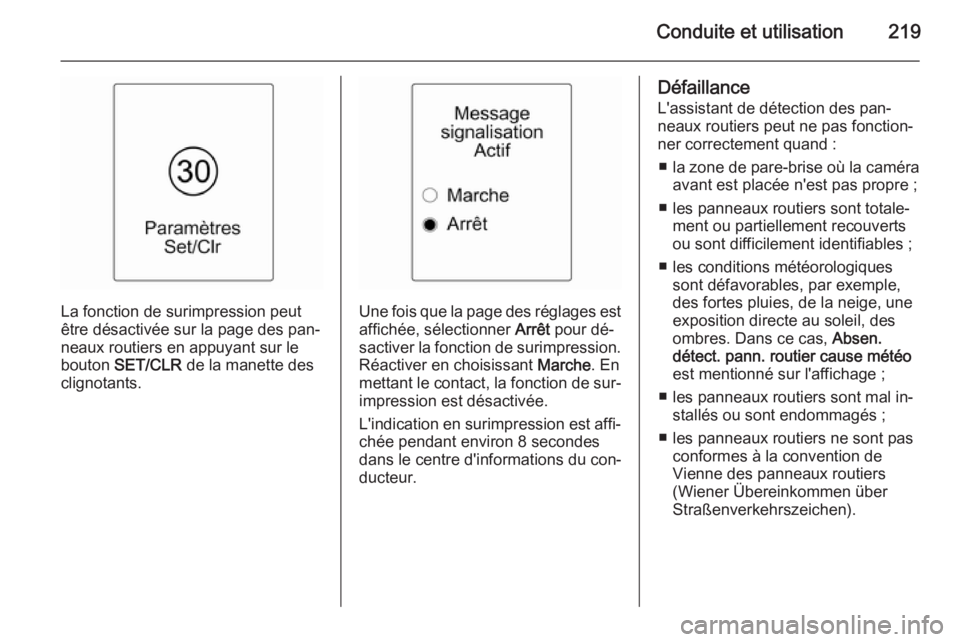

La fonction de surimpression peut
être désactivée sur la page des pan‐
neaux routiers en appuyant sur le
bouton SET/CLR de la manette des
clignotants.Une fois que la page des réglages est
affichée, sélectionner Arrêt pour dé‐
sactiver la fonction de surimpression. Réactiver en choisissant Marche. En
mettant le contact, la fonction de sur‐
impression est désactivée.
L'indication en surimpression est affi‐ chée pendant environ 8 secondes
dans le centre d'informations du con‐
ducteur.
Défaillance
L'assistant de détection des pan‐neaux routiers peut ne pas fonction‐
ner correctement quand :
■ la zone de pare-brise où la caméra
avant est placée n'est pas propre ;
■ les panneaux routiers sont totale‐ ment ou partiellement recouverts
ou sont difficilement identifiables ;
■ les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres. Dans ce cas, Absen.
détect. pann. routier cause météo
est mentionné sur l'affichage ;
■ les panneaux routiers sont mal in‐ stallés ou sont endommagés ;
■ les panneaux routiers ne sont pas conformes à la convention de
Vienne des panneaux routiers
(Wiener Übereinkommen über
Straßenverkehrszeichen).

Conduite et utilisation227

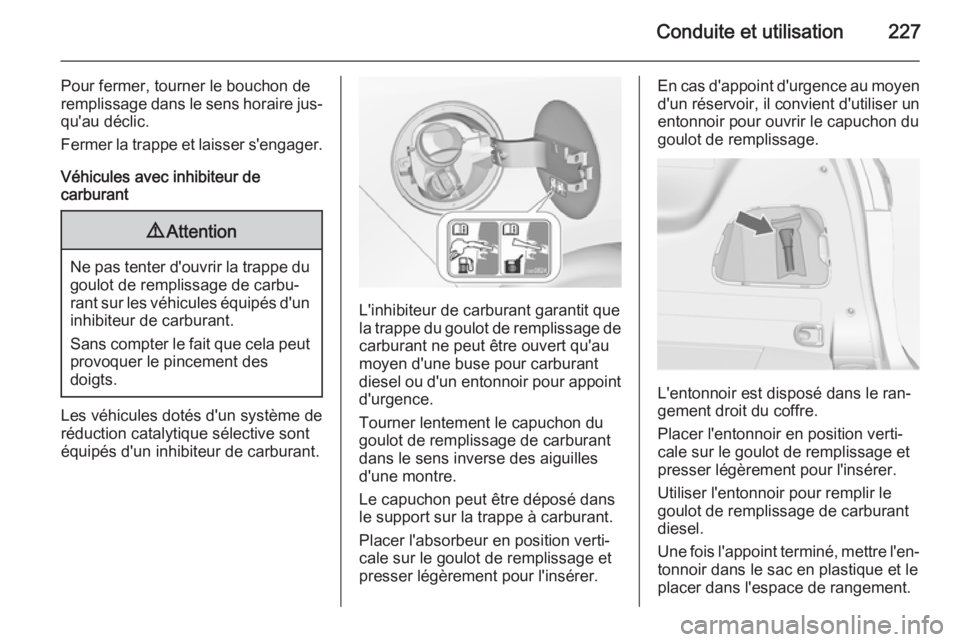

Pour fermer, tourner le bouchon de
remplissage dans le sens horaire jus‐ qu'au déclic.
Fermer la trappe et laisser s'engager.
Véhicules avec inhibiteur de
carburant9 Attention
Ne pas tenter d'ouvrir la trappe du
goulot de remplissage de carbu‐
rant sur les véhicules équipés d'un
inhibiteur de carburant.
Sans compter le fait que cela peut
provoquer le pincement des
doigts.
Les véhicules dotés d'un système de
réduction catalytique sélective sont
équipés d'un inhibiteur de carburant.
L'inhibiteur de carburant garantit que
la trappe du goulot de remplissage de carburant ne peut être ouvert qu'au
moyen d'une buse pour carburant
diesel ou d'un entonnoir pour appoint d'urgence.
Tourner lentement le capuchon du goulot de remplissage de carburant
dans le sens inverse des aiguilles
d'une montre.
Le capuchon peut être déposé dans
le support sur la trappe à carburant.
Placer l'absorbeur en position verti‐
cale sur le goulot de remplissage et
presser légèrement pour l'insérer.
En cas d'appoint d'urgence au moyen d'un réservoir, il convient d'utiliser unentonnoir pour ouvrir le capuchon du
goulot de remplissage.
L'entonnoir est disposé dans le ran‐
gement droit du coffre.
Placer l'entonnoir en position verti‐
cale sur le goulot de remplissage et presser légèrement pour l'insérer.
Utiliser l'entonnoir pour remplir le
goulot de remplissage de carburant
diesel.
Une fois l'appoint terminé, mettre l'en‐
tonnoir dans le sac en plastique et le
placer dans l'espace de rangement.

Soins du véhicule243
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Si le niveau de liquide est en dessous
de la valeur MIN, contacter un atelier.
Liquide de frein/ d'embrayage 3 287.
Batterie du véhicule Les véhicules n'étant pas équipés
d'un système Stop/Start seront dotés
d'une batterie au plomb. Les véhicu‐ les étant équipés d'un système Stop/
Start seront dotés d'une batterie
AGM qui n'est pas une batterie au
plomb.
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la dé‐
charge de la batterie. Éviter d'utiliser
les consommateurs électriques non
indispensables.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de 4 semaines peut conduire à
une décharge de la batterie. Débran‐
cher la cosse de la borne négative de
la batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre le déchargement de la batterie du véhicule 3 154.
Remplacement de la batterie du véhicule
Remarque
Toute dérogation aux instructions
données dans cette section peut en‐ traîner la désactivation temporaire
du système Stop/Start.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être ou‐ verte.
N'utiliser que des batteries de
véhicule qui permettent de monter la
boîte à fusibles au-dessus d'elles.
Sur les véhicules dotés d'un système
stop/start (arrêt-démarrage), s'assu‐
rer que la batterie AGM (Absorptive
Glass Mat) est toujours remplacée
par une batterie AGM.

Soins du véhicule257

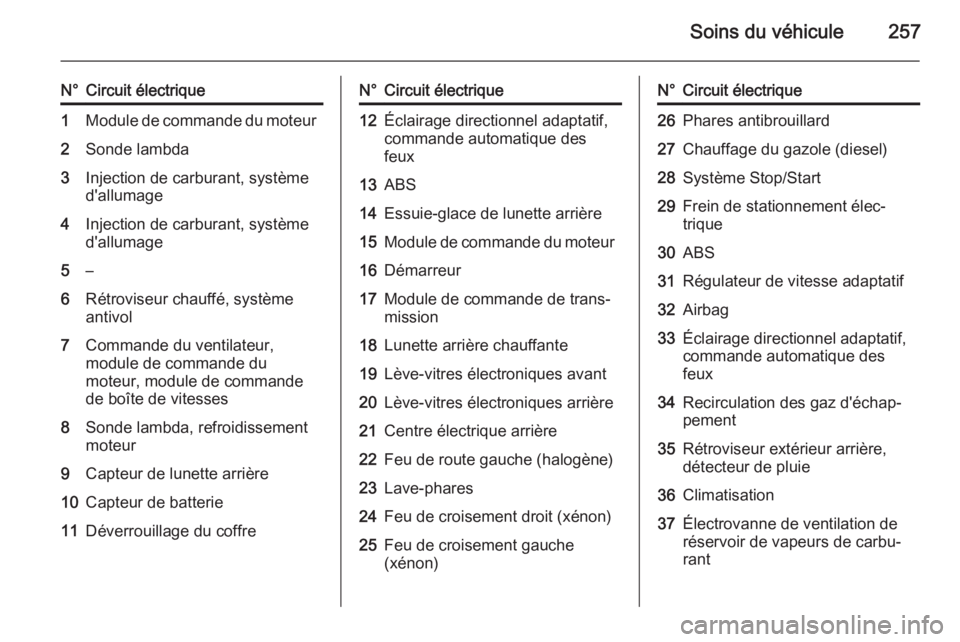

N°Circuit électrique1Module de commande du moteur2Sonde lambda3Injection de carburant, système
d'allumage4Injection de carburant, système
d'allumage5–6Rétroviseur chauffé, système
antivol7Commande du ventilateur,
module de commande du
moteur, module de commande
de boîte de vitesses8Sonde lambda, refroidissement
moteur9Capteur de lunette arrière10Capteur de batterie11Déverrouillage du coffreN°Circuit électrique12Éclairage directionnel adaptatif,
commande automatique des
feux13ABS14Essuie-glace de lunette arrière15Module de commande du moteur16Démarreur17Module de commande de trans‐
mission18Lunette arrière chauffante19Lève-vitres électroniques avant20Lève-vitres électroniques arrière21Centre électrique arrière22Feu de route gauche (halogène)23Lave-phares24Feu de croisement droit (xénon)25Feu de croisement gauche
(xénon)N°Circuit électrique26Phares antibrouillard27Chauffage du gazole (diesel)28Système Stop/Start29Frein de stationnement élec‐
trique30ABS31Régulateur de vitesse adaptatif32Airbag33Éclairage directionnel adaptatif,
commande automatique des
feux34Recirculation des gaz d'échap‐
pement35Rétroviseur extérieur arrière,
détecteur de pluie36Climatisation37Électrovanne de ventilation de
réservoir de vapeurs de carbu‐
rant

282Soins du véhicule

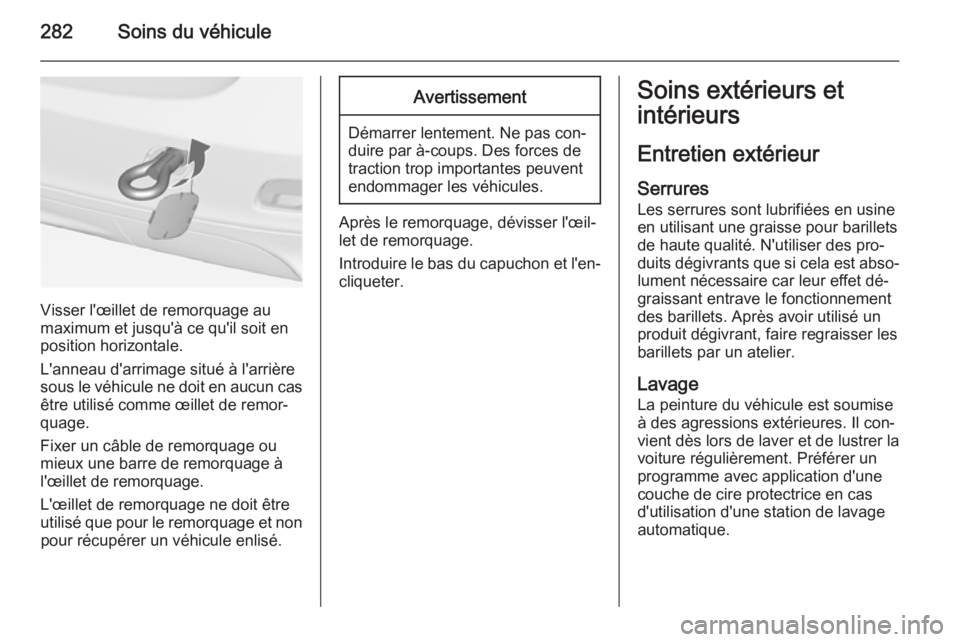

Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas
être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non pour récupérer un véhicule enlisé.
Avertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le bas du capuchon et l'en‐ cliqueter.
Soins extérieurs et
intérieurs
Entretien extérieur Serrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser des pro‐
duits dégivrants que si cela est abso‐ lument nécessaire car leur effet dé‐graissant entrave le fonctionnement
des barillets. Après avoir utilisé un produit dégivrant, faire regraisser les
barillets par un atelier.
Lavage La peinture du véhicule est soumise
à des agressions extérieures. Il con‐
vient dès lors de laver et de lustrer la
voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas d'utilisation d'une station de lavageautomatique.
