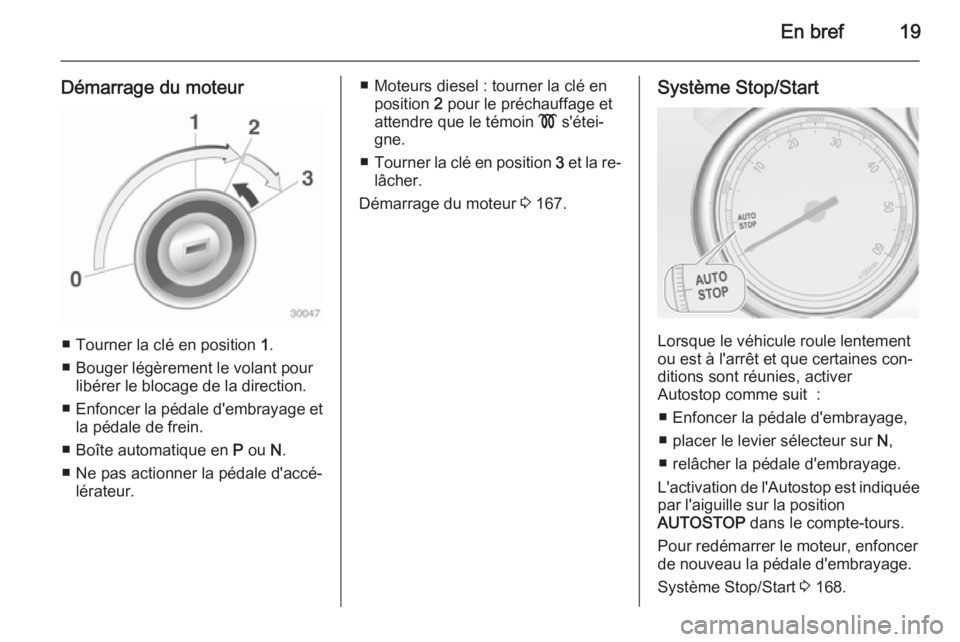

En bref19
Démarrage du moteur
■ Tourner la clé en position 1.
■ Bouger légèrement le volant pour libérer le blocage de la direction.
■ Enfoncer la pédale d'embrayage et
la pédale de frein.
■ Boîte automatique en P ou N.
■ Ne pas actionner la pédale d'accé‐ lérateur.
■ Moteurs diesel : tourner la clé enposition 2 pour le préchauffage et
attendre que le témoin ! s'étei‐
gne.
■ Tourner la clé en position 3 et la re‐
lâcher.
Démarrage du moteur 3 167.Système Stop/Start
Lorsque le véhicule roule lentement
ou est à l'arrêt et que certaines con‐
ditions sont réunies, activer
Autostop comme suit :
■ Enfoncer la pédale d'embrayage,
■ placer le levier sélecteur sur N,
■ relâcher la pédale d'embrayage.
L'activation de l' Autostop est indiquée
par l'aiguille sur la position
AUTOSTOP dans le compte-tours.
Pour redémarrer le moteur, enfoncer
de nouveau la pédale d'embrayage.
Système Stop/Start 3 168.

46Sièges, systèmes de sécurité
Tirer la manette sur l'avant de l'ac‐
coudoir et faire glisser l'accoudoir
vers l'arrière pour le sortir de la con‐ sole.
Le remontage s'effectue dans l'ordre
inverse.
Chauffage
En fonction du niveau de chauffage
voulu, appuyer une ou plusieurs fois
sur le bouton ß du siège respectif. Le
témoin dans le bouton indique le ré‐
glage sélectionné.
Une utilisation prolongée au réglage
maximum n'est pas recommandée
pour les personnes à peau sensible.
Le chauffage des sièges n'est pos‐
sible qu'avec le moteur en marche et
pendant l'Autostop.
Système Stop/Start 3 168.Sièges arrière
Deuxième rangée de
sièges9 Attention
Lorsque les sièges ou les dossiers
de la deuxième et troisième ran‐
gées sont en train d'être réglés ou rabattus, garder les mains et les
pieds à l'écart du mouvement des
sièges ou dossiers.
Ne jamais ranger d'objets sous les sièges.
Ne jamais régler les sièges en rou‐
lant. Ils pourraient se déplacer de
manière incontrôlée.
Conduire uniquement avec les
sièges et les dossiers encliquetés.
Sièges de base
Position du siège
Chaque siège de la deuxième rangée
de sièges peut être indépendamment
déplacé vers l'avant ou l'arrière.

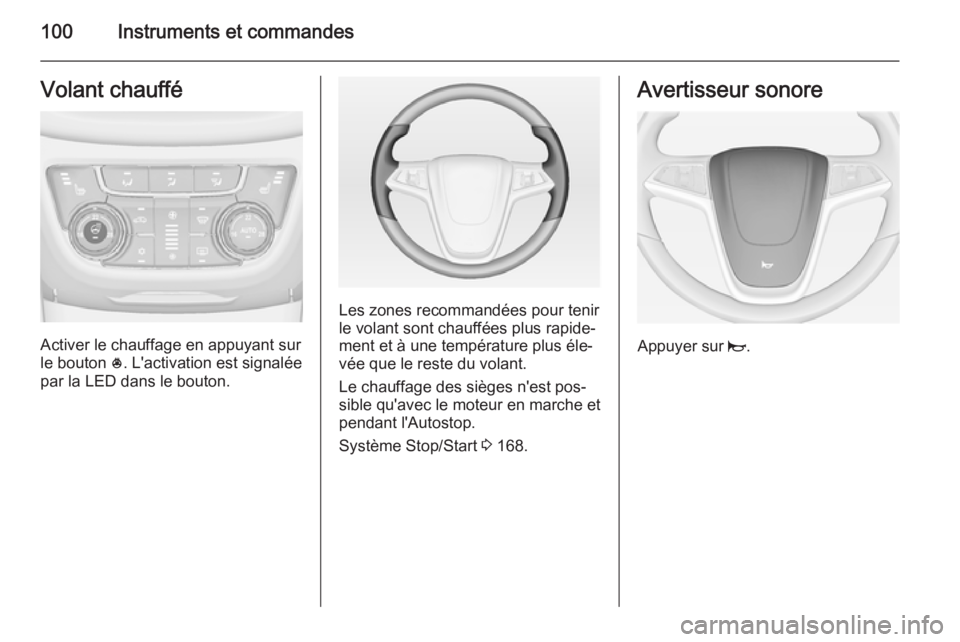

100Instruments et commandesVolant chauffé
Activer le chauffage en appuyant sur
le bouton *. L'activation est signalée
par la LED dans le bouton.
Les zones recommandées pour tenir
le volant sont chauffées plus rapide‐
ment et à une température plus éle‐
vée que le reste du volant.
Le chauffage des sièges n'est pos‐
sible qu'avec le moteur en marche et
pendant l'Autostop.
Système Stop/Start 3 168.
Avertisseur sonore
Appuyer sur j.

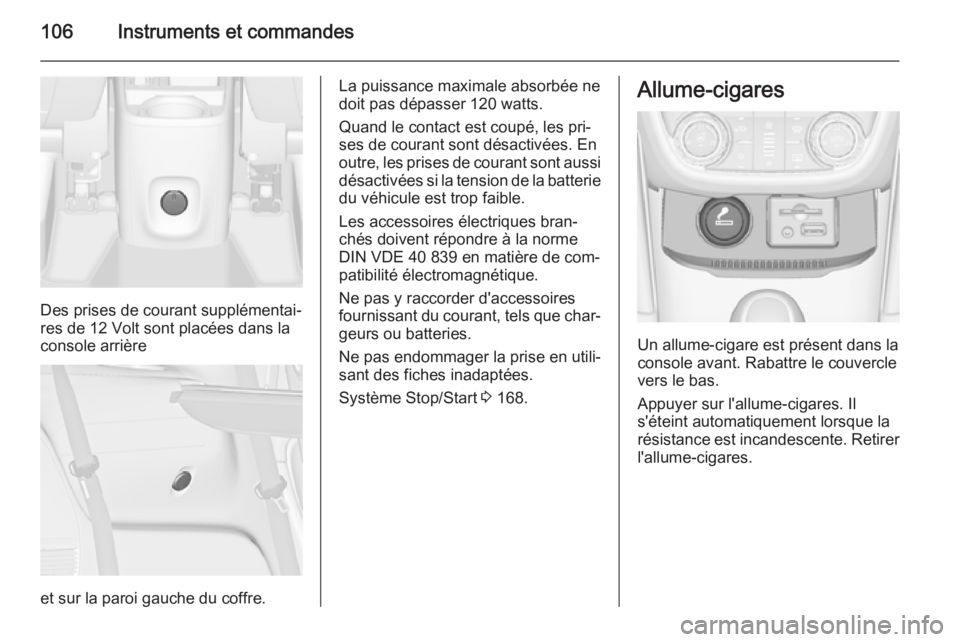

106Instruments et commandes
Des prises de courant supplémentai‐
res de 12 Volt sont placées dans la
console arrière
et sur la paroi gauche du coffre.
La puissance maximale absorbée ne
doit pas dépasser 120 watts.
Quand le contact est coupé, les pri‐
ses de courant sont désactivées. En
outre, les prises de courant sont aussi
désactivées si la tension de la batterie
du véhicule est trop faible.
Les accessoires électriques bran‐ chés doivent répondre à la norme
DIN VDE 40 839 en matière de com‐
patibilité électromagnétique.
Ne pas y raccorder d'accessoires
fournissant du courant, tels que char‐ geurs ou batteries.
Ne pas endommager la prise en utili‐
sant des fiches inadaptées.
Système Stop/Start 3 168.Allume-cigares
Un allume-cigare est présent dans la
console avant. Rabattre le couvercle
vers le bas.
Appuyer sur l'allume-cigares. Il
s'éteint automatiquement lorsque la
résistance est incandescente. Retirer l'allume-cigares.

Instruments et commandes115
Il clignote lorsque le moteur
tourne Défaillance pouvant endommager lecatalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de cli‐ gnoter. Prendre immédiatement con‐
tact avec un atelier.
Prochain entretien du
véhicule
g s'allume en jaune.
En plus, un code ou un message
d'avertissement est affiché.
Le véhicule a besoin d'un entretien.
Prendre contact avec un atelier
Messages du véhicule 3 127.
Système de freinage et
d'embrayage
R s'allume en rouge.
Le niveau de liquide de frein et d'em‐
brayage est trop bas 3 242.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Il s'allume après avoir mis le contact, lorsque le frein de stationnement ma‐ nuel est serré 3 181.
Actionner la pédale - s’allume ou clignote en jaune.
Allumé La pédale de frein doit être enfoncée
pour desserrer le frein de stationne‐
ment électrique 3 181.
La pédale d'embrayage doit être en‐
foncée pour démarrer le moteur en
mode Autostop. Système Stop/Start
3 168.
Clignotement La pédale d'embrayage doit être re‐
lâchée pour un démarrage normal du
moteur 3 18, 3 167.
Sur certaines versions, le message
« actionnement de la pédale » est in‐ diqué au niveau du centre d'informa‐
tions du conducteur 3 127.
Frein de stationnement
électrique
m s’allume ou clignote en rouge.
Allumé
Le frein de stationnement électrique
est serré 3 181.
Clignotement
Le frein de stationnement électrique
n'est pas complètement serré ou des‐ serré. Mettre le contact, enfoncer lapédale de frein et essayer de réinitia‐
liser le système en desserrant puis en serrant le frein de stationnement élec‐
trique. Si m continue à clignoter, ne
plus rouler et prendre contact avec un atelier.
Défaillance du frein de
stationnement électrique j s’allume ou clignote en jaune.

116Instruments et commandes
Allumé
Le frein de stationnement électrique
fonctionne en mode dégradé 3 181.
Clignotement
Le frein de stationnement électrique
est en mode Entretien. Arrêter le
véhicule, serrer puis desserrer le frein
de stationnement électrique pour le
réinitialiser.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le sys‐ tème est opérationnel dès que le té‐
moin s’éteint.
Si le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un dé‐
faut. Le dispositif de freinage conti‐
nue à fonctionner, mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 181.
Passage au rapport
supérieur
[ s'allume en vert comme témoin ou
s'affiche en tant que symbole dans le centre d'informations du conducteur
avec affichage de combiné de niveau
supérieur lorsqu'il est recommandé
de passer le rapport supérieur pour
économiser du carburant.
Sur certains modèles, l'indication de
rapport de vitesses est affichée
comme une page complète sur le
centre d'informations du conducteur.
Assistant de conduite EcoFlex
3 132.
Direction assistée
c s'allume en jaune.S'allume en cas de performance
réduite de direction assistée
Une performance réduite de la direc‐
tion assistée est due à la surchauffe
du système. Le témoin s'éteint lors‐
que le système a refroidi.
Système Stop/Start 3 168.
S'allume en cas de direction
assistée désactivée Dysfonctionnement de la direction as‐
sistée Prendre contact avec un ate‐
lier.
Avertissement de
franchissement de ligne
) s’allume en vert ou clignote en
jaune.
S'allume en vert Le système est sous tension et prêt à
fonctionner.
Clignote en jaune
Le système détecte un changement
de file inattendu.

118Instruments et commandes
Filtre à particules (pour diesel)
3 171, système Stop-Start 3 168.
AdBlue
Y clignote en jaune.
Le niveau d'AdBlue est bas. Faire ra‐
pidement l'appoint d'AdBlue pour évi‐ ter l'interdiction de démarrage du mo‐teur.
AdBlue 3 173.
Système de surveillance
de la pression des pneus
w s’allume ou clignote en jaune.
Allumé
Perte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.
Clignotement
Défaillance dans le système ou mon‐ tage d'une roue sans capteur de pres‐
sion (par exemple roue de secours).
Après 60 - 90 secondes, le témoin
s'allume en continu. Prendre contact
avec un atelier.Pression d'huile moteur
I s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteurtourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort, pla‐ cer le levier sélecteur sur N.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres vé‐ hicules.
4. Couper le contact.
9 Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le vo‐
lant. Au cours d'un Autostop, le
servofrein reste opérationnel.
Ne pas ôter la clé tant que le
véhicule n'est pas à l'arrêt, afin
d'éviter tout enclenchement in‐
opiné de l'antivol de direction.
Vérifier le niveau d'huile avant de
prendre contact avec un atelier
3 239.
Niveau bas de carburant
i s’allume ou clignote en jaune.
Allumé
Le niveau de carburant dans le réser‐ voir est trop bas.

Climatisation157
Refroidissement maximalOuvrir brièvement les vitres pour éva‐
cuer rapidement l'air chaud.
■ Enclencher le refroidissement n.
■ Recyclage d'air 4 enclenché.
■ Appuyer sur le commutateur de ré‐
partition d'air M.
■ Placer le commutateur de tempé‐ rature sur le niveau le plus froid.
■ Régler la vitesse de soufflerie au maximum.
■ Ouvrir toutes les bouches.
Désembuage et dégivrage des
vitres V■
Appuyer sur le bouton V : la souf‐
flerie passe automatiquement en
vitesse maximale, la répartition
d'air est dirigée vers le pare-brise.
■ Commutateur de température sur le niveau le plus chaud.
■ Activer la lunette arrière chauf‐ fante Ü.
■ Ouvrir les bouches d'aération laté‐ rales selon les besoins et les diriger
vers les vitres latérales.
Remarque
Appuyer sur le bouton V pendant
que le moteur est en marche inter‐
rompt l'Autostop jusqu'à ce que le
bouton V soit enfoncé de nouveau.
Si le bouton l est enfoncé alors que
le ventilateur est allumé et que le
moteur tourne, l'arrêt automatique
sera interdit jusqu'à ce que le bouton
l soit à nouveau enfoncé ou que le
ventilateur soit arrêté.Appuyer sur le bouton V pendant
que le moteur est en Autostop redé‐
marre automatiquement le moteur.
Appuyer sur le bouton l pendant
que le ventilateur est allumé et que
le moteur est en Autostop pour re‐
démarrer automatiquement le mo‐ teur.
Système Stop/Start 3 168.
Climatisation électronique La climatisation à zone double per‐
met des températures de climatisa‐
tion différentes entre le côté conduc‐
teur et le côté passager avant.
En mode de température automati‐
que, la vitesse de la soufflerie et la
répartition de l'air sont réglées auto‐
matiquement.

160Climatisation
Remarque
Appuyer sur le bouton V pendant
que le moteur est en marche inter‐
rompt l'Autostop jusqu'à ce que le
bouton V soit enfoncé de nouveau.
Si le bouton l est enfoncé alors que
le ventilateur est allumé et que le
moteur tourne, l'arrêt automatique
sera interdit jusqu'à ce que le bouton
l soit à nouveau enfoncé ou que le
ventilateur soit arrêté.
Appuyer sur le bouton V pendant
que le moteur est en Autostop redé‐
marre automatiquement le moteur.
Appuyer sur le bouton l pendant
que le ventilateur est allumé et que
le moteur est en Autostop pour re‐
démarrer automatiquement le mo‐
teur.
Système Stop/Start 3 168.
Réglages manuels Les réglages de la climatisation peu‐
vent être modifiés en actionnant les boutons et les boutons rotatifs
comme suit. Une modification de ré‐
glage désactivera le mode Automati‐
que.Vitesse de soufflerie Z
Appuyer sur le bouton inférieur pour
diminuer ou sur le bouton supérieur
pour augmenter la vitesse de la souf‐ flerie comme illustré. La vitesse desoufflerie est indiquée par un certain
nombre de segments sur l'affichage.
Maintenir le bouton inférieur enfoncé
plus longtemps : la soufflerie et le re‐
froidissement sont arrêtés.
Maintenir le bouton supérieur en‐ foncé plus longtemps : la soufflerie
fonctionne à sa vitesse maximale.
Pour revenir en mode Automatique :
Appuyer sur le bouton AUTO.
Répartition de l'air l, M , K
Appuyer sur le bouton correspondant
au réglage souhaité. L'activation est
signalée par l'allumage de la LED
dans le bouton.l=vers le pare-brise et les vitres la‐
térales avant (climatisation acti‐
vée en fond pour éviter la forma‐
tion de buée sur les vitres).M=vers la tête via les bouches d'aé‐ ration réglables.K=vers les pieds.
Toutes les combinaisons sont possi‐
bles.
Revenir à la répartition automatique
de l'air : appuyer sur le bouton
AUTO .
Refroidissement n
Appuyer sur le bouton n pour mettre
le refroidissement en marche. L'acti‐
vation est signalée par la LED dans le
bouton. Le refroidissement ne fonc‐
tionne que lorsque le moteur est en
marche et que le ventilateur de com‐
mande de climatisation est en fonc‐
tion.

Conduite et utilisation165Conduite et utilisationConseils de conduite.................165
Démarrage et utilisation .............166
Gaz d'échappement ................... 171
Boîte automatique .....................176
Boîte manuelle ........................... 180
Freins ......................................... 180
Systèmes de contrôle de con‐
duite ........................................... 184
Systèmes d'assistance au con‐
ducteur ....................................... 187
Carburant ................................... 221
Attelage pour remorque .............232Conseils de conduite
Contrôle du véhicule Ne jamais rouler avec le moteur
arrêté (sauf lors d'un Autostop)
De nombreux systèmes ne fonction‐
neront plus dans ce cas (p. ex. le ser‐ vofrein, la direction assistée). Con‐
duire de cette façon constitue un dan‐ ger pour vous et pour les autres. Tous
les systèmes fonctionnent pendant
un Autostop, mais l'assistance de la
direction sera réduite ainsi que la vi‐
tesse du véhicule.
Système Stop/Start 3 168.
Augmentation du ralenti Si un chargement de batterie duvéhicule est nécessaire en raison de
la condition de la batterie, la puis‐
sance délivrée par l'alternateur doit être augmentée. Ceci est effectué par
une augmentation du ralenti qui peut
être entendue.Sur les véhicules dotés d'un affichage de combiné de niveau supérieur, un
message s'affiche sur le centre d'in‐
formations du conducteur.
Pédales
Afin d'empêcher le blocage de la pé‐
dale, la zone sous les pédales ne doit pas être recouverte d'un tapis.
Direction Si la direction assistée est perdue
parce que le moteur s'arrête ou en
raison d'un dysfonctionnement du
système, le véhicule peut être dirigé
mais demande un effort plus impor‐
tant.
Témoin c 3 116.
