OPEL ZAFIRA C 2015 Omaniku käsiraamat (in Estonian)

Näidikud ja juhtseadised99

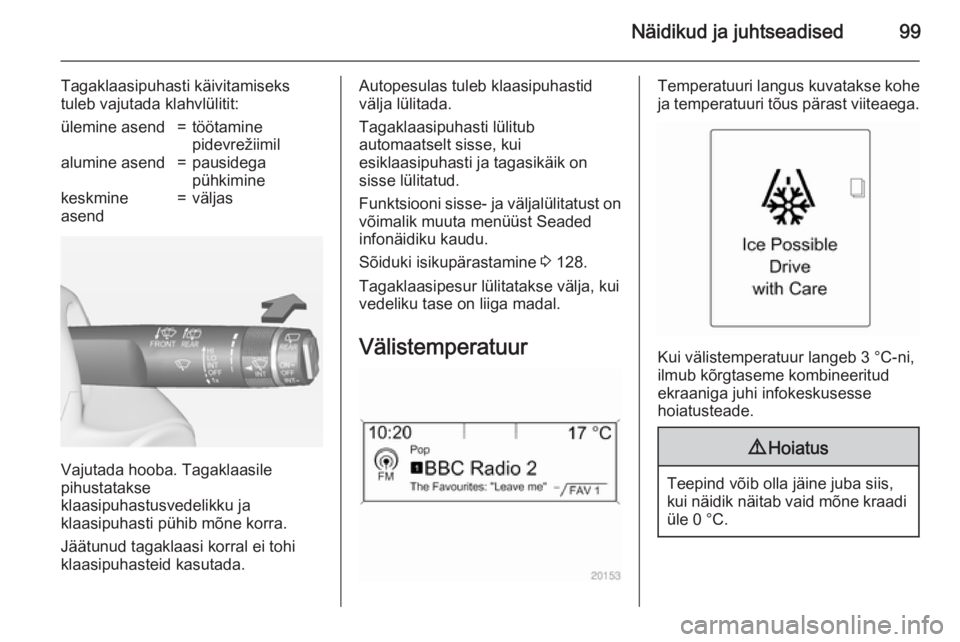

Tagaklaasipuhasti käivitamiseks
tuleb vajutada klahvlülitit:ülemine asend=töötamine
pidevrežiimilalumine asend=pausidega
pühkiminekeskmine
asend=väljas
Vajutada hooba. Tagaklaasile
pihustatakse
klaasipuhastusvedelikku ja
klaasipuhasti pühib mõne korra.
Jäätunud tagaklaasi korral ei tohi
klaasipuhasteid kasutada.
Autopesulas tuleb klaasipuhastid
välja lülitada.
Tagaklaasipuhasti lülitub
automaatselt sisse, kui
esiklaasipuhasti ja tagasikäik on
sisse lülitatud.
Funktsiooni sisse- ja väljalülitatust on
võimalik muuta menüüst Seaded
infonäidiku kaudu.
Sõiduki isikupärastamine 3 128.
Tagaklaasipesur lülitatakse välja, kui
vedeliku tase on liiga madal.
VälistemperatuurTemperatuuri langus kuvatakse kohe
ja temperatuuri tõus pärast viiteaega.
Kui välistemperatuur langeb 3 °C-ni,
ilmub kõrgtaseme kombineeritud
ekraaniga juhi infokeskusesse
hoiatusteade.
9 Hoiatus
Teepind võib olla jäine juba siis,
kui näidik näitab vaid mõne kraadi üle 0 °C.

100Näidikud ja juhtseadisedKell
Kuupäeva ja kellaaega kuvatakse
infonäidikul.
Kellaaja ja kuupäeva seaded
CD 400plus/CD 400/CD 300
Vajutada nuppu CONFIG. Kuvatakse
menüüd Settings (seaded) .
Valida Time Date (kellaaeg ja
kuupäev) .Valitavad seadevariandid:
■ Set time: (määra kellaaeg:) :
muudab näidikul kuvatavat
kellaaega.
■ Set date: (määra kuupäev:) :
muudab näidikul kuvatavat
kuupäeva.
■ Set time format (vali kellaaja
vorming) : lülitab ümber tundide
näitu 12 h (12 tundi) ja 24 h (24
tundi) vahel.
■ Set date format (vali kuupäeva
vorming) : lülitab ümber
kuupäevade näitu MM/DD/YYYY
(KK/PP/AAAA) ja DD.MM.YYYY
(PP.KK.AAAA) vahel.
■ RDS clock synchronization (kella
sünkroonimine RDSiga) : enamiku
ülikõrgsagedussaatjate (VHF-
saatjate) RDS-signaal seab aja
automaatselt. Kellaaja
sünkroonimine RDS-i abil võib
kesta mitu minutit. Mõned saatjad
ei edasta õiget ajasignaali. Sellistel juhtudel on soovitatav automaatne
aja sünkroonimine välja lülitada.
Sõiduki isikupärastamine 3 128.Kellaaja ja kuupäeva seaded
Navi 950/Navi 650/CD 600
Vajutage nuppu Config ja valige
menüüst Time and Date (Kellaaeg ja
kuupäev) vastava alammenüü
kuvamiseks.
Märkus
Kui RDS Auto Time Adjust (RDSi
automaatne kellaaja
korrigeerimine) on aktiveeritud,
seab süsteem kellaaja ja kuupäeva
automaatselt.
Lisateavet vt infotainment-süsteemi
kasutusjuhendist.

Näidikud ja juhtseadised101

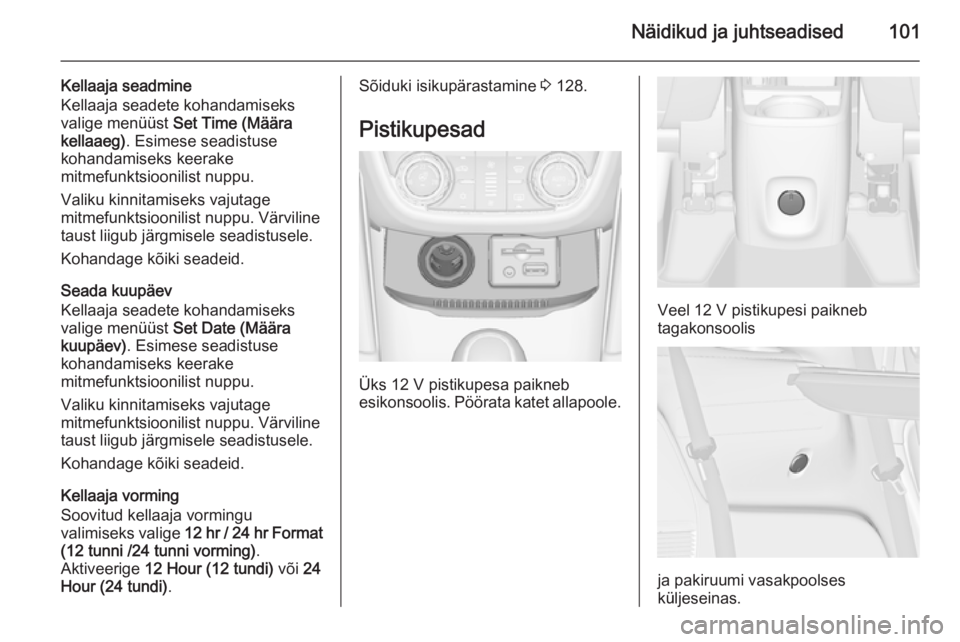

Kellaaja seadmine
Kellaaja seadete kohandamiseks
valige menüüst Set Time (Määra
kellaaeg) . Esimese seadistuse
kohandamiseks keerake
mitmefunktsioonilist nuppu.
Valiku kinnitamiseks vajutage
mitmefunktsioonilist nuppu. Värviline taust liigub järgmisele seadistusele.
Kohandage kõiki seadeid.
Seada kuupäev
Kellaaja seadete kohandamiseks
valige menüüst Set Date (Määra
kuupäev) . Esimese seadistuse
kohandamiseks keerake
mitmefunktsioonilist nuppu.
Valiku kinnitamiseks vajutage
mitmefunktsioonilist nuppu. Värviline
taust liigub järgmisele seadistusele.
Kohandage kõiki seadeid.
Kellaaja vorming
Soovitud kellaaja vormingu
valimiseks valige 12 hr / 24 hr Format
(12 tunni /24 tunni vorming) .
Aktiveerige 12 Hour (12 tundi) või 24
Hour (24 tundi) .Sõiduki isikupärastamine 3 128.
Pistikupesad
Üks 12 V pistikupesa paikneb
esikonsoolis. Pöörata katet allapoole.
Veel 12 V pistikupesi paikneb
tagakonsoolis
ja pakiruumi vasakpoolses
küljeseinas.

102Näidikud ja juhtseadised

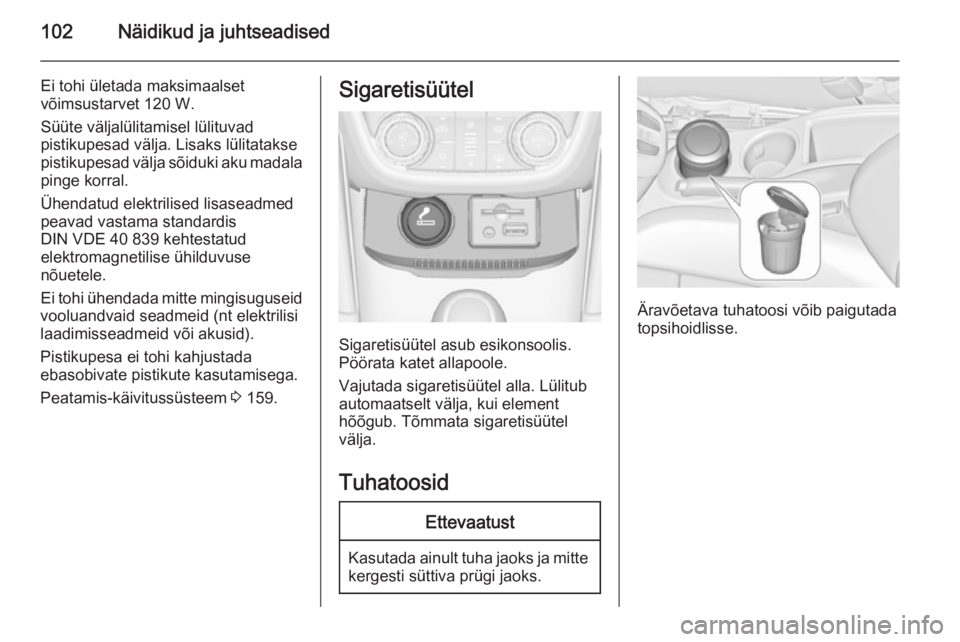

Ei tohi ületada maksimaalset
võimsustarvet 120 W.
Süüte väljalülitamisel lülituvad
pistikupesad välja. Lisaks lülitatakse
pistikupesad välja sõiduki aku madala
pinge korral.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.
Ei tohi ühendada mitte mingisuguseid
vooluandvaid seadmeid (nt elektrilisi
laadimisseadmeid või akusid).
Pistikupesa ei tohi kahjustada
ebasobivate pistikute kasutamisega.
Peatamis-käivitussüsteem 3 159.Sigaretisüütel
Sigaretisüütel asub esikonsoolis.
Pöörata katet allapoole.
Vajutada sigaretisüütel alla. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
Tuhatoosid
Ettevaatust
Kasutada ainult tuha jaoks ja mittekergesti süttiva prügi jaoks.
Äravõetava tuhatoosi võib paigutada
topsihoidlisse.

Näidikud ja juhtseadised103Hoiatustuled, näidikud
ja märgutuled

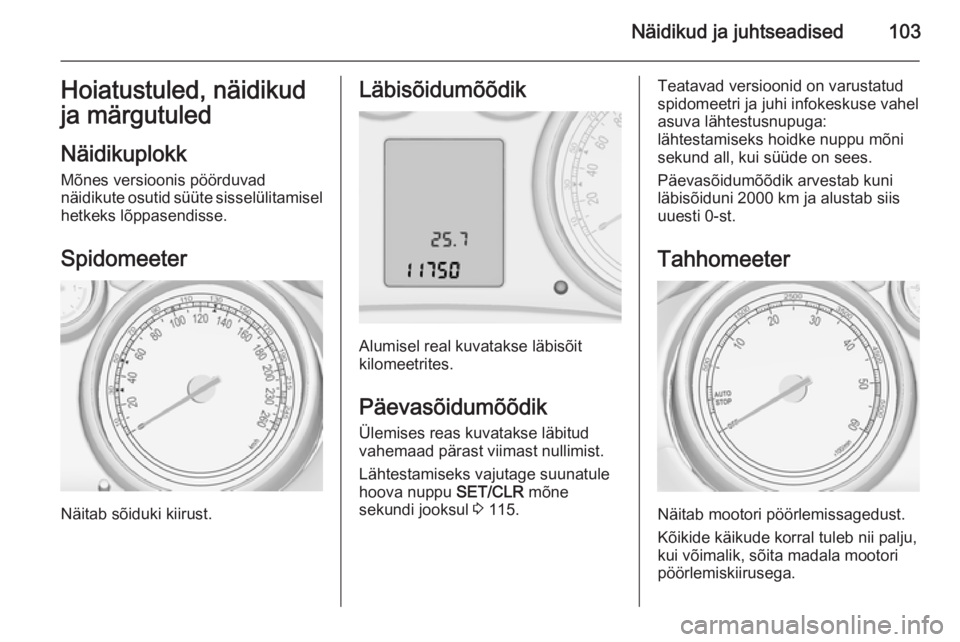

Näidikuplokk
Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Alumisel real kuvatakse läbisõit
kilomeetrites.
Päevasõidumõõdik Ülemises reas kuvatakse läbitud
vahemaad pärast viimast nullimist.
Lähtestamiseks vajutage suunatule
hoova nuppu SET/CLR mõne
sekundi jooksul 3 115.
Teatavad versioonid on varustatud
spidomeetri ja juhi infokeskuse vahel
asuva lähtestusnupuga:
lähtestamiseks hoidke nuppu mõni
sekund all, kui süüde on sees.
Päevasõidumõõdik arvestab kuni läbisõiduni 2000 km ja alustab siis
uuesti 0-st.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju, kui võimalik, sõita madala mootori
pöörlemiskiirusega.

104Näidikud ja juhtseadisedEttevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.

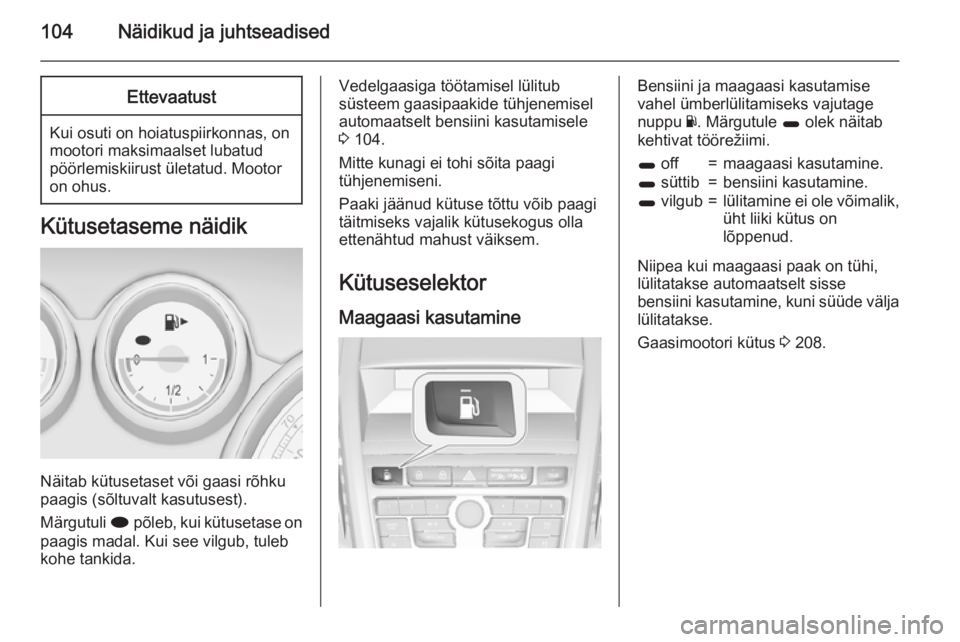

Kütusetaseme näidik
Näitab kütusetaset või gaasi rõhku
paagis (sõltuvalt kasutusest).
Märgutuli i põleb, kui kütusetase on
paagis madal. Kui see vilgub, tuleb
kohe tankida.
Vedelgaasiga töötamisel lülitub
süsteem gaasipaakide tühjenemisel
automaatselt bensiini kasutamisele
3 104.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Kütuseselektor
Maagaasi kasutamineBensiini ja maagaasi kasutamise
vahel ümberlülitamiseks vajutage
nuppu Y. Märgutule 1 olek näitab
kehtivat töörežiimi.1 off=maagaasi kasutamine.1 süttib=bensiini kasutamine.1 vilgub=lülitamine ei ole võimalik,
üht liiki kütus on
lõppenud.
Niipea kui maagaasi paak on tühi, lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja
lülitatakse.
Gaasimootori kütus 3 208.

Näidikud ja juhtseadised105

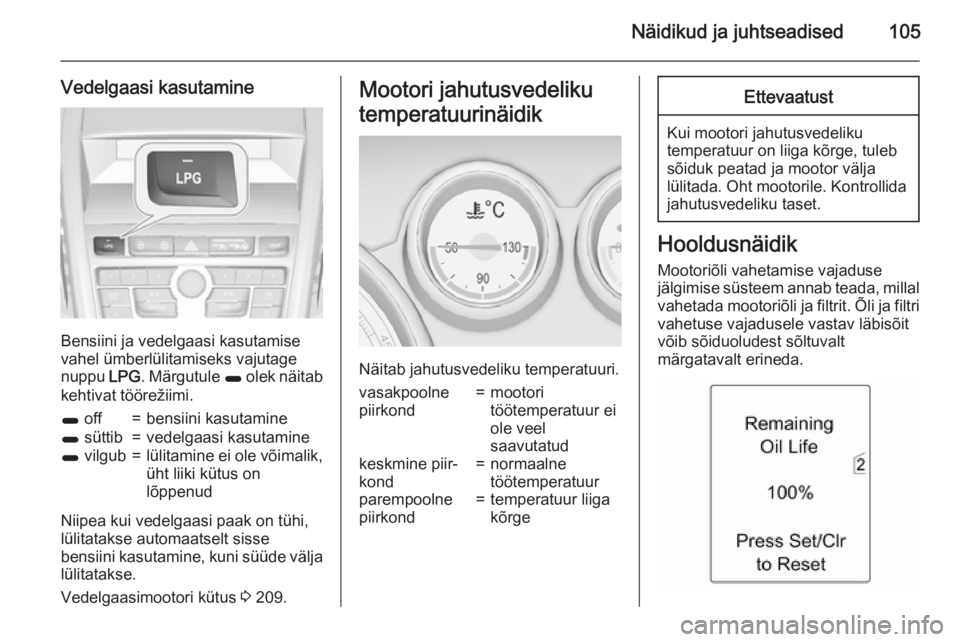

Vedelgaasi kasutamine
Bensiini ja vedelgaasi kasutamise
vahel ümberlülitamiseks vajutage
nuppu LPG. Märgutule 1 olek näitab
kehtivat töörežiimi.
1 off=bensiini kasutamine1 süttib=vedelgaasi kasutamine1 vilgub=lülitamine ei ole võimalik,
üht liiki kütus on
lõppenud
Niipea kui vedelgaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja lülitatakse.
Vedelgaasimootori kütus 3 209.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond=mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond=normaalne
töötemperatuurparempoolne
piirkond=temperatuur liiga
kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal
vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.

106Näidikud ja juhtseadised
Kõrgtaseme kombineeritud ekraanil
kuvatakse õlivahetuseni jäänud
läbisõitu Vehicle Information Menu
(Sõiduki infomenüü) .
Kesktaseme ekraanil näitab õli
allesjäänud kasutuskestust sümbol
I , selle nägemiseks peab süüde
olema sisse lülitatud, ilma et mootor
töötaks.
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Mootoriõli vahetamise vajaduse
kuvamiseks:MENU valimiseks vajutada
nuppu Vehicle Information Menu
(Sõiduki infomenüü) .
Keerata seaderatast, et valida
Remaining Oil Life (Õli
kasutuskestuse jääk) .
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda abi
saamiseks hooldustöökotta.
Lähtestamiseks vajutada nuppu
SET/CLR . Selleks peab olema süüde
sisse lülitatud, ilma et mootor töötaks.
Kui süsteemi arvutuste kohaselt tuleb varsti vahetada mootoriõli, kuvatakse
Change Engine Oil Soon (Vahetada
varsti mootoriõli) või hoiatuskood juhi
infokeskuses. Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Juhi infokeskus 3 115.
Hooldusinfo 3 268.Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline
meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise
kinnitussinine=sisselülitamise
kinnitusvalge=sisselülitamise
kinnitus

Näidikud ja juhtseadised107
Märgutuled armatuurlaual

108Näidikud ja juhtseadised

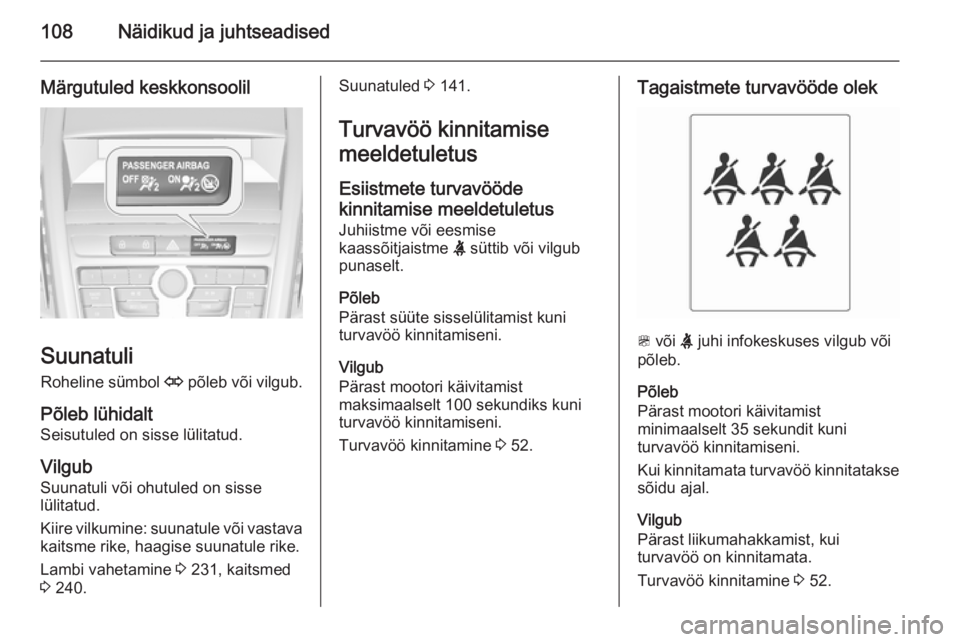

Märgutuled keskkonsoolil
SuunatuliRoheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 231, kaitsmed
3 240.
Suunatuled 3 141.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme või eesmise
kaassõitjaistme X süttib või vilgub
punaselt.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvavöö kinnitamine 3 52.Tagaistmete turvavööde olek
> või X juhi infokeskuses vilgub või
põleb.
Põleb
Pärast mootori käivitamist
minimaalselt 35 sekundit kuni
turvavöö kinnitamiseni.
Kui kinnitamata turvavöö kinnitatakse sõidu ajal.
Vilgub
Pärast liikumahakkamist, kui
turvavöö on kinnitamata.
Turvavöö kinnitamine 3 52.
