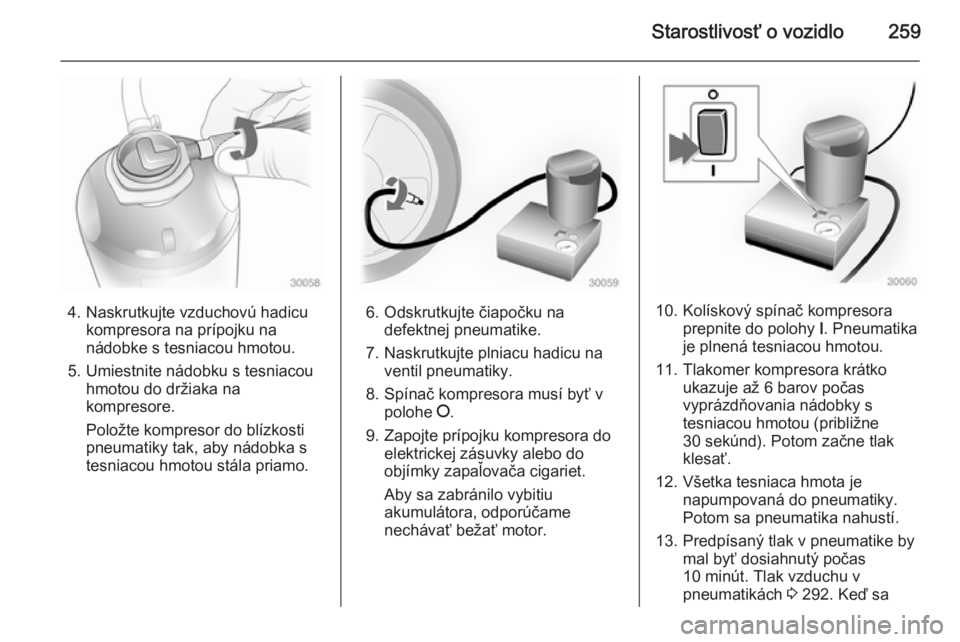

Starostlivosť o vozidlo259
4. Naskrutkujte vzduchovú hadicukompresora na prípojku na
nádobke s tesniacou hmotou.
5. Umiestnite nádobku s tesniacou hmotou do držiaka na
kompresore.
Položte kompresor do blízkosti
pneumatiky tak, aby nádobka s
tesniacou hmotou stála priamo.6. Odskrutkujte čiapočku na defektnej pneumatike.
7. Naskrutkujte plniacu hadicu na ventil pneumatiky.
8. Spínač kompresora musí byť v polohe J.
9. Zapojte prípojku kompresora do elektrickej zásuvky alebo do
objímky zapaľovača cigariet.
Aby sa zabránilo vybitiu
akumulátora, odporúčame
nechávať bežať motor.10. Kolískový spínač kompresora prepnite do polohy I. Pneumatika
je plnená tesniacou hmotou.
11. Tlakomer kompresora krátko ukazuje až 6 barov počas
vyprázdňovania nádobky s
tesniacou hmotou (približne
30 sekúnd). Potom začne tlak
klesať.
12. Všetka tesniaca hmota je napumpovaná do pneumatiky.
Potom sa pneumatika nahustí.
13. Predpísaný tlak v pneumatike by mal byť dosiahnutý počas
10 minút. Tlak vzduchu v
pneumatikách 3 292. Keď sa

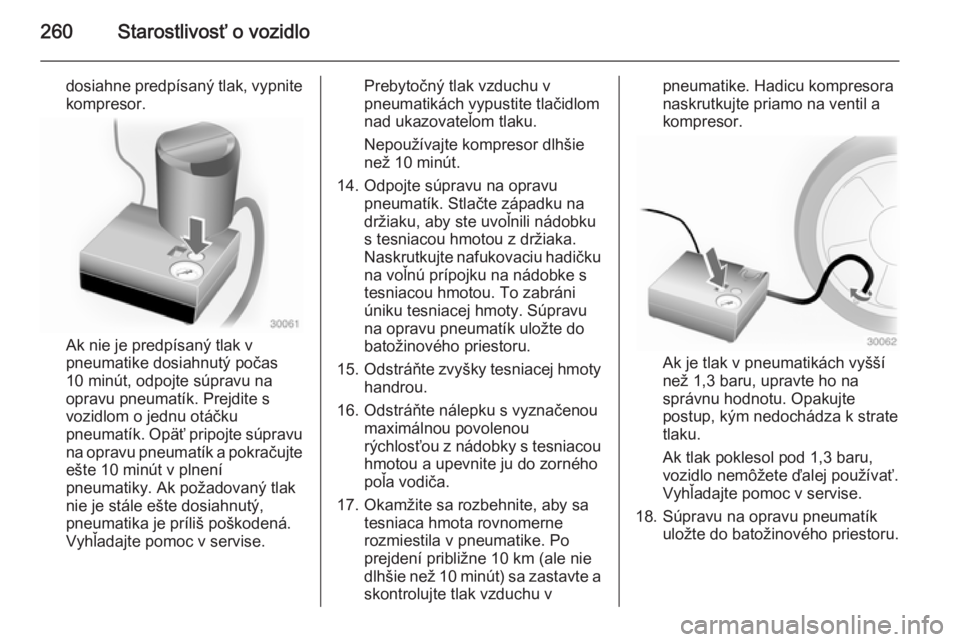

260Starostlivosť o vozidlo
dosiahne predpísaný tlak, vypnitekompresor.
Ak nie je predpísaný tlak v
pneumatike dosiahnutý počas
10 minút, odpojte súpravu na
opravu pneumatík. Prejdite s
vozidlom o jednu otáčku
pneumatík. Opäť pripojte súpravu na opravu pneumatík a pokračujte
ešte 10 minút v plnení
pneumatiky. Ak požadovaný tlak
nie je stále ešte dosiahnutý,
pneumatika je príliš poškodená.
Vyhľadajte pomoc v servise.
Prebytočný tlak vzduchu v
pneumatikách vypustite tlačidlom
nad ukazovateľom tlaku.
Nepoužívajte kompresor dlhšie
než 10 minút.
14. Odpojte súpravu na opravu pneumatík. Stlačte západku na
držiaku, aby ste uvoľnili nádobku
s tesniacou hmotou z držiaka.
Naskrutkujte nafukovaciu hadičku na voľnú prípojku na nádobke s
tesniacou hmotou. To zabráni
úniku tesniacej hmoty. Súpravu
na opravu pneumatík uložte do
batožinového priestoru.
15. Odstráňte zvyšky tesniacej hmoty
handrou.
16. Odstráňte nálepku s vyznačenou maximálnou povolenou
rýchlosťou z nádobky s tesniacou
hmotou a upevnite ju do zorného
poľa vodiča.
17. Okamžite sa rozbehnite, aby sa tesniaca hmota rovnomerne
rozmiestila v pneumatike. Po
prejdení približne 10 km (ale nie dlhšie než 10 minút) sa zastavte a
skontrolujte tlak vzduchu vpneumatike. Hadicu kompresora
naskrutkujte priamo na ventil a
kompresor.
Ak je tlak v pneumatikách vyšší
než 1,3 baru, upravte ho na
správnu hodnotu. Opakujte
postup, kým nedochádza k strate
tlaku.
Ak tlak poklesol pod 1,3 baru,
vozidlo nemôžete ďalej používať.
Vyhľadajte pomoc v servise.
18. Súpravu na opravu pneumatík uložte do batožinového priestoru.

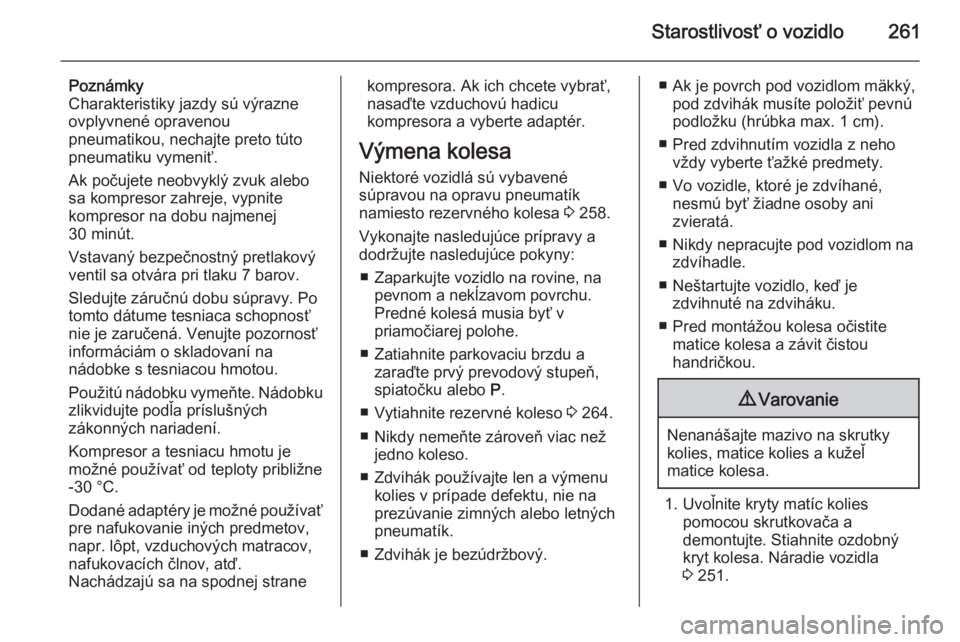

Starostlivosť o vozidlo261
Poznámky
Charakteristiky jazdy sú výrazne ovplyvnené opravenou
pneumatikou, nechajte preto túto
pneumatiku vymeniť.
Ak počujete neobvyklý zvuk alebo
sa kompresor zahreje, vypnite
kompresor na dobu najmenej
30 minút.
Vstavaný bezpečnostný pretlakový
ventil sa otvára pri tlaku 7 barov.
Sledujte záručnú dobu súpravy. Po
tomto dátume tesniaca schopnosť
nie je zaručená. Venujte pozornosť
informáciám o skladovaní na
nádobke s tesniacou hmotou.
Použitú nádobku vymeňte. Nádobku
zlikvidujte podľa príslušných
zákonných nariadení.
Kompresor a tesniacu hmotu je
možné používať od teploty približne
-30 °C.
Dodané adaptéry je možné používať pre nafukovanie iných predmetov,
napr. lôpt, vzduchových matracov, nafukovacích člnov, atď.
Nachádzajú sa na spodnej stranekompresora. Ak ich chcete vybrať,
nasaďte vzduchovú hadicu
kompresora a vyberte adaptér.
Výmena kolesa
Niektoré vozidlá sú vybavené
súpravou na opravu pneumatík
namiesto rezervného kolesa 3 258.
Vykonajte nasledujúce prípravy a
dodržujte nasledujúce pokyny:
■ Zaparkujte vozidlo na rovine, na pevnom a nekĺzavom povrchu.Predné kolesá musia byť v
priamočiarej polohe.
■ Zatiahnite parkovaciu brzdu a zaraďte prvý prevodový stupeň,
spiatočku alebo P.
■ Vytiahnite rezervné koleso 3 264.
■ Nikdy nemeňte zároveň viac než jedno koleso.
■ Zdvihák používajte len a výmenu kolies v prípade defektu, nie na
prezúvanie zimných alebo letných
pneumatík.
■ Zdvihák je bezúdržbový.■ Ak je povrch pod vozidlom mäkký, pod zdvihák musíte položiť pevnú
podložku (hrúbka max. 1 cm).
■ Pred zdvihnutím vozidla z neho vždy vyberte ťažké predmety.
■ Vo vozidle, ktoré je zdvíhané, nesmú byť žiadne osoby ani
zvieratá.
■ Nikdy nepracujte pod vozidlom na zdvíhadle.
■ Neštartujte vozidlo, keď je zdvihnuté na zdviháku.
■ Pred montážou kolesa očistite matice kolesa a závit čistou
handričkou.9 Varovanie
Nenanášajte mazivo na skrutky
kolies, matice kolies a kužeľ
matice kolesa.
1. Uvoľnite kryty matíc kolies pomocou skrutkovača a
demontujte. Stiahnite ozdobný
kryt kolesa. Náradie vozidla
3 251.

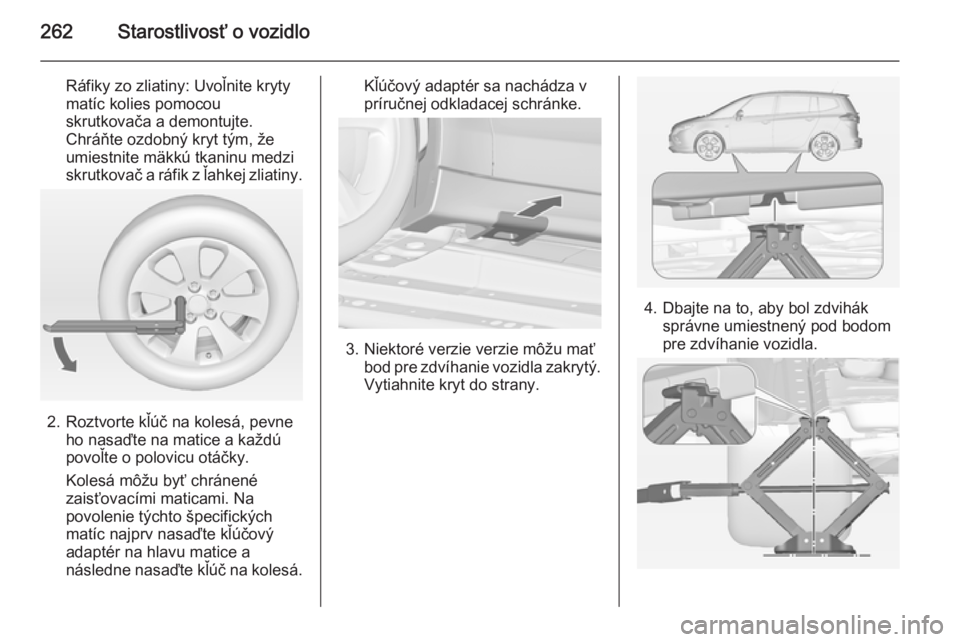

262Starostlivosť o vozidlo
Ráfiky zo zliatiny: Uvoľnite kryty
matíc kolies pomocou
skrutkovača a demontujte.
Chráňte ozdobný kryt tým, že
umiestnite mäkkú tkaninu medzi
skrutkovač a ráfik z ľahkej zliatiny.
2. Roztvorte kľúč na kolesá, pevne ho nasaďte na matice a každú
povoľte o polovicu otáčky.
Kolesá môžu byť chránené zaisťovacími maticami. Na
povolenie týchto špecifických
matíc najprv nasaďte kľúčový
adaptér na hlavu matice a
následne nasaďte kľúč na kolesá.
Kľúčový adaptér sa nachádza v
príručnej odkladacej schránke.
3. Niektoré verzie verzie môžu mať bod pre zdvíhanie vozidla zakrytý.
Vytiahnite kryt do strany.
4. Dbajte na to, aby bol zdvihák správne umiestnený pod bodom
pre zdvíhanie vozidla.

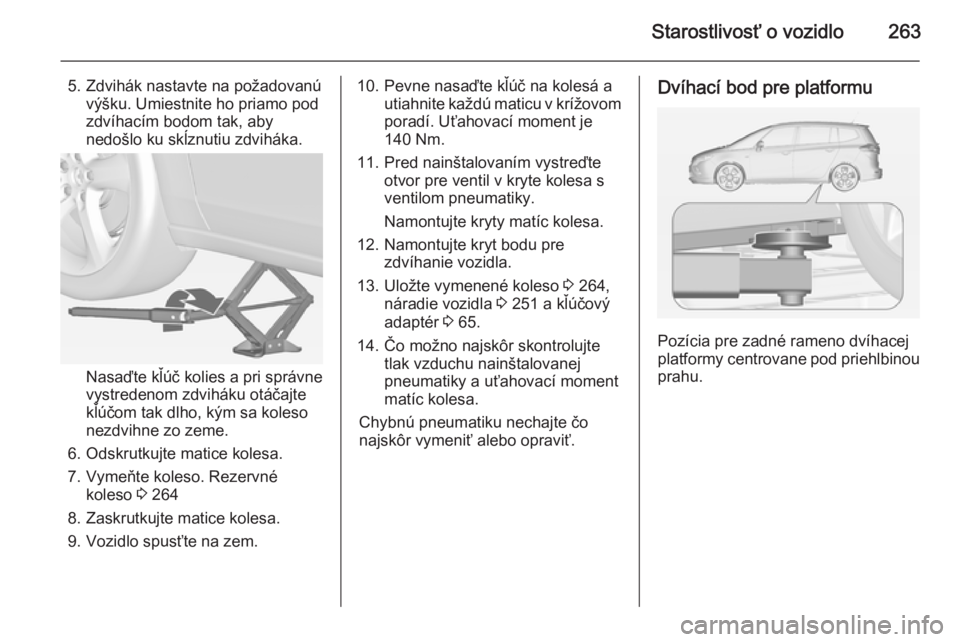

Starostlivosť o vozidlo263
5. Zdvihák nastavte na požadovanúvýšku. Umiestnite ho priamo pod
zdvíhacím bodom tak, aby
nedošlo ku skĺznutiu zdviháka.
Nasaďte kľúč kolies a pri správne
vystredenom zdviháku otáčajte
kľúčom tak dlho, kým sa koleso
nezdvihne zo zeme.
6. Odskrutkujte matice kolesa.
7. Vymeňte koleso. Rezervné koleso 3 264
8. Zaskrutkujte matice kolesa. 9. Vozidlo spusťte na zem.
10. Pevne nasaďte kľúč na kolesá a utiahnite každú maticu v krížovomporadí. Uťahovací moment je
140 Nm.
11. Pred nainštalovaním vystreďte otvor pre ventil v kryte kolesa s
ventilom pneumatiky.
Namontujte kryty matíc kolesa.
12. Namontujte kryt bodu pre zdvíhanie vozidla.
13. Uložte vymenené koleso 3 264,
náradie vozidla 3 251 a kľúčový
adaptér 3 65.
14. Čo možno najskôr skontrolujte tlak vzduchu nainštalovanej
pneumatiky a uťahovací moment
matíc kolesa.
Chybnú pneumatiku nechajte čo
najskôr vymeniť alebo opraviť.Dvíhací bod pre platformu
Pozícia pre zadné rameno dvíhacej
platformy centrovane pod priehlbinou prahu.

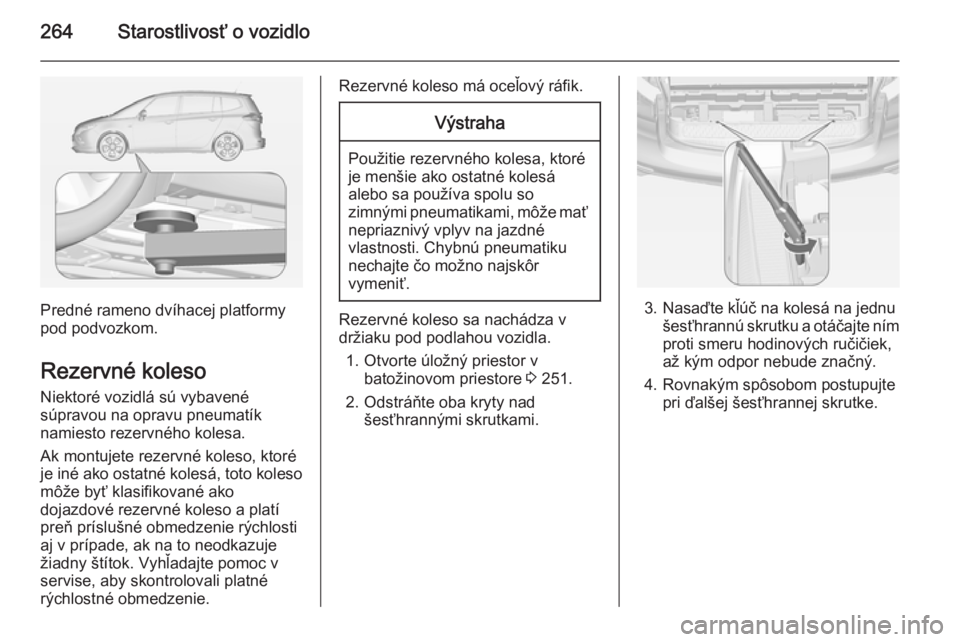

264Starostlivosť o vozidlo
Predné rameno dvíhacej platformy
pod podvozkom.
Rezervné koleso Niektoré vozidlá sú vybavené
súpravou na opravu pneumatík
namiesto rezervného kolesa.
Ak montujete rezervné koleso, ktoré
je iné ako ostatné kolesá, toto koleso môže byť klasifikované ako
dojazdové rezervné koleso a platí
preň príslušné obmedzenie rýchlosti
aj v prípade, ak na to neodkazuje
žiadny štítok. Vyhľadajte pomoc v
servise, aby skontrolovali platné
rýchlostné obmedzenie.
Rezervné koleso má oceľový ráfik.Výstraha
Použitie rezervného kolesa, ktoré
je menšie ako ostatné kolesá
alebo sa používa spolu so
zimnými pneumatikami, môže mať
nepriaznivý vplyv na jazdné
vlastnosti. Chybnú pneumatiku
nechajte čo možno najskôr
vymeniť.
Rezervné koleso sa nachádza v
držiaku pod podlahou vozidla.
1. Otvorte úložný priestor v batožinovom priestore 3 251.
2. Odstráňte oba kryty nad šesťhrannými skrutkami.3. Nasaďte kľúč na kolesá na jednu šesťhrannú skrutku a otáčajte nímproti smeru hodinových ručičiek,
až kým odpor nebude značný.
4. Rovnakým spôsobom postupujte pri ďalšej šesťhrannej skrutke.

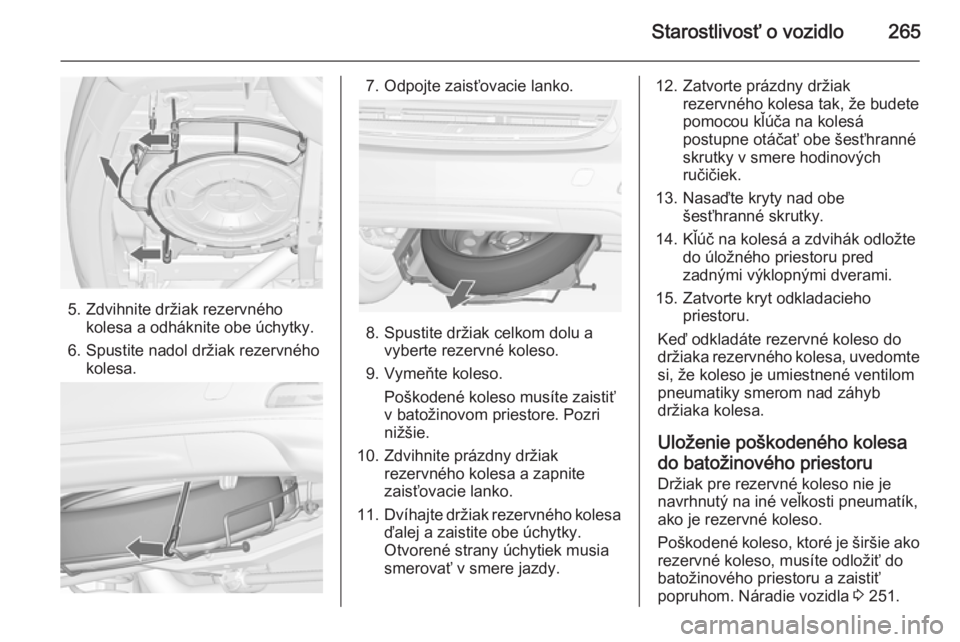

Starostlivosť o vozidlo265
5. Zdvihnite držiak rezervnéhokolesa a odháknite obe úchytky.
6. Spustite nadol držiak rezervného kolesa.
7. Odpojte zaisťovacie lanko.
8. Spustite držiak celkom dolu a vyberte rezervné koleso.
9. Vymeňte koleso. Poškodené koleso musíte zaistiť
v batožinovom priestore. Pozri
nižšie.
10. Zdvihnite prázdny držiak rezervného kolesa a zapnite
zaisťovacie lanko.
11. Dvíhajte držiak rezervného kolesa
ďalej a zaistite obe úchytky.
Otvorené strany úchytiek musia
smerovať v smere jazdy.
12. Zatvorte prázdny držiak rezervného kolesa tak, že budete
pomocou kľúča na kolesá
postupne otáčať obe šesťhranné
skrutky v smere hodinových
ručičiek.
13. Nasaďte kryty nad obe šesťhranné skrutky.
14. Kľúč na kolesá a zdvihák odložte do úložného priestoru pred
zadnými výklopnými dverami.
15. Zatvorte kryt odkladacieho priestoru.
Keď odkladáte rezervné koleso do
držiaka rezervného kolesa, uvedomte
si, že koleso je umiestnené ventilom
pneumatiky smerom nad záhyb
držiaka kolesa.
Uloženie poškodeného kolesa
do batožinového priestoru
Držiak pre rezervné koleso nie je
navrhnutý na iné veľkosti pneumatík, ako je rezervné koleso.
Poškodené koleso, ktoré je širšie ako rezervné koleso, musíte odložiť do
batožinového priestoru a zaistiť
popruhom. Náradie vozidla 3 251.

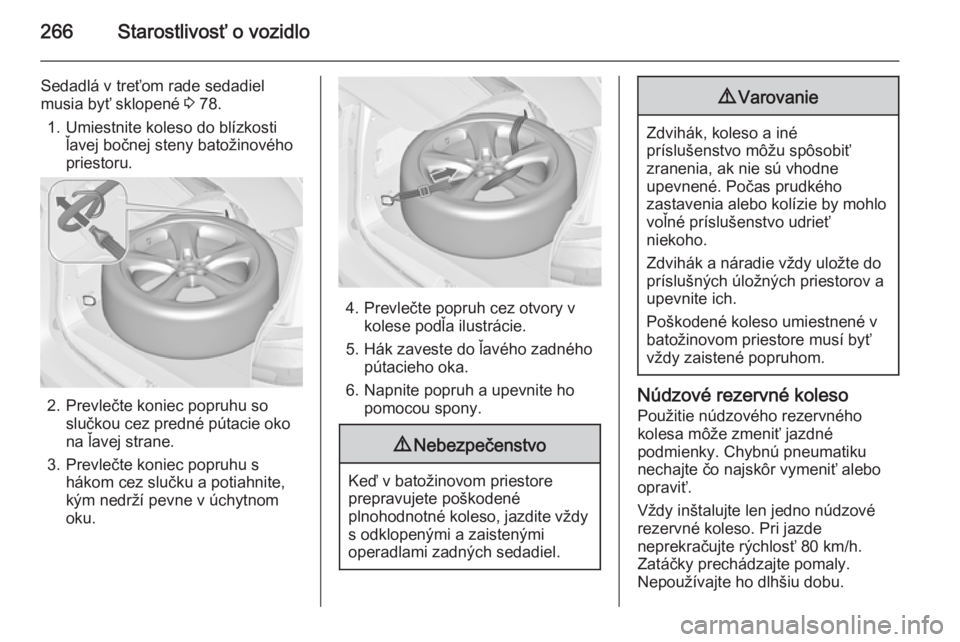

266Starostlivosť o vozidlo
Sedadlá v treťom rade sedadiel
musia byť sklopené 3 78.
1. Umiestnite koleso do blízkosti ľavej bočnej steny batožinového
priestoru.
2. Prevlečte koniec popruhu so slučkou cez predné pútacie oko
na ľavej strane.
3. Prevlečte koniec popruhu s hákom cez slučku a potiahnite,
kým nedrží pevne v úchytnom
oku.
4. Prevlečte popruh cez otvory v kolese podľa ilustrácie.
5. Hák zaveste do ľavého zadného pútacieho oka.
6. Napnite popruh a upevnite ho pomocou spony.
9 Nebezpečenstvo
Keď v batožinovom priestore
prepravujete poškodené
plnohodnotné koleso, jazdite vždy s odklopenými a zaistenými
operadlami zadných sedadiel.
9 Varovanie
Zdvihák, koleso a iné
príslušenstvo môžu spôsobiť
zranenia, ak nie sú vhodne
upevnené. Počas prudkého
zastavenia alebo kolízie by mohlo voľné príslušenstvo udrieť
niekoho.
Zdvihák a náradie vždy uložte do
príslušných úložných priestorov a
upevnite ich.
Poškodené koleso umiestnené v
batožinovom priestore musí byť
vždy zaistené popruhom.
Núdzové rezervné koleso
Použitie núdzového rezervného
kolesa môže zmeniť jazdné
podmienky. Chybnú pneumatiku
nechajte čo najskôr vymeniť alebo
opraviť.
Vždy inštalujte len jedno núdzové
rezervné koleso. Pri jazde
neprekračujte rýchlosť 80 km/h.
Zatáčky prechádzajte pomaly.
Nepoužívajte ho dlhšiu dobu.

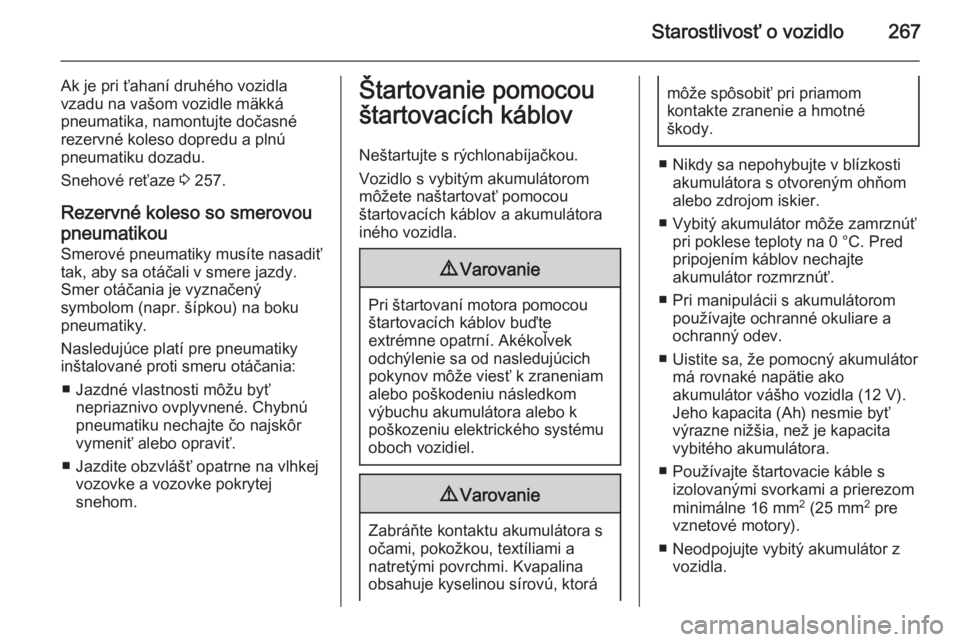

Starostlivosť o vozidlo267
Ak je pri ťahaní druhého vozidla
vzadu na vašom vozidle mäkká
pneumatika, namontujte dočasné rezervné koleso dopredu a plnú
pneumatiku dozadu.
Snehové reťaze 3 257.
Rezervné koleso so smerovou
pneumatikou Smerové pneumatiky musíte nasadiť
tak, aby sa otáčali v smere jazdy.
Smer otáčania je vyznačený
symbolom (napr. šípkou) na boku
pneumatiky.
Nasledujúce platí pre pneumatiky
inštalované proti smeru otáčania:
■ Jazdné vlastnosti môžu byť nepriaznivo ovplyvnené. Chybnú
pneumatiku nechajte čo najskôr
vymeniť alebo opraviť.
■ Jazdite obzvlášť opatrne na vlhkej vozovke a vozovke pokrytej
snehom.Štartovanie pomocou
štartovacích káblov
Neštartujte s rýchlonabíjačkou.
Vozidlo s vybitým akumulátorom
môžete naštartovať pomocou
štartovacích káblov a akumulátora
iného vozidla.9 Varovanie
Pri štartovaní motora pomocou
štartovacích káblov buďte
extrémne opatrní. Akékoľvek
odchýlenie sa od nasledujúcich
pokynov môže viesť k zraneniam
alebo poškodeniu následkom
výbuchu akumulátora alebo k
poškozeniu elektrického systému
oboch vozidiel.
9 Varovanie
Zabráňte kontaktu akumulátora s
očami, pokožkou, textíliami a
natretými povrchmi. Kvapalina
obsahuje kyselinou sírovú, ktorá
môže spôsobiť pri priamom
kontakte zranenie a hmotné
škody.
■ Nikdy sa nepohybujte v blízkosti akumulátora s otvoreným ohňom
alebo zdrojom iskier.
■ Vybitý akumulátor môže zamrznúť pri poklese teploty na 0 °C. Pred
pripojením káblov nechajte
akumulátor rozmrznúť.
■ Pri manipulácii s akumulátorom používajte ochranné okuliare a
ochranný odev.
■ Uistite sa, že pomocný akumulátor má rovnaké napätie ako
akumulátor vášho vozidla (12 V).
Jeho kapacita (Ah) nesmie byť
výrazne nižšia, než je kapacita
vybitého akumulátora.
■ Používajte štartovacie káble s izolovanými svorkami a prierezom
minimálne 16 mm 2
(25 mm 2
pre
vznetové motory).
■ Neodpojujte vybitý akumulátor z vozidla.

268Starostlivosť o vozidlo
■ Vypnite všetky nepotrebnéelektrické spotrebiče.
■ Pri núdzovom štartovaní sa nenakláňajte nad akumulátorom.
■ Svorky jedného pomocného káblu sa nesmú dotýkať druhého káblu.
■ Počas procesu štartovania pomocou štartovacích káblov sa
vozidlá nesmú vzájomne dotýkať.
■ Zatiahnite parkovaciu brzdu, zaraďte prevodovku do neutrálu,
automatickú prevodovku do
polohy P.

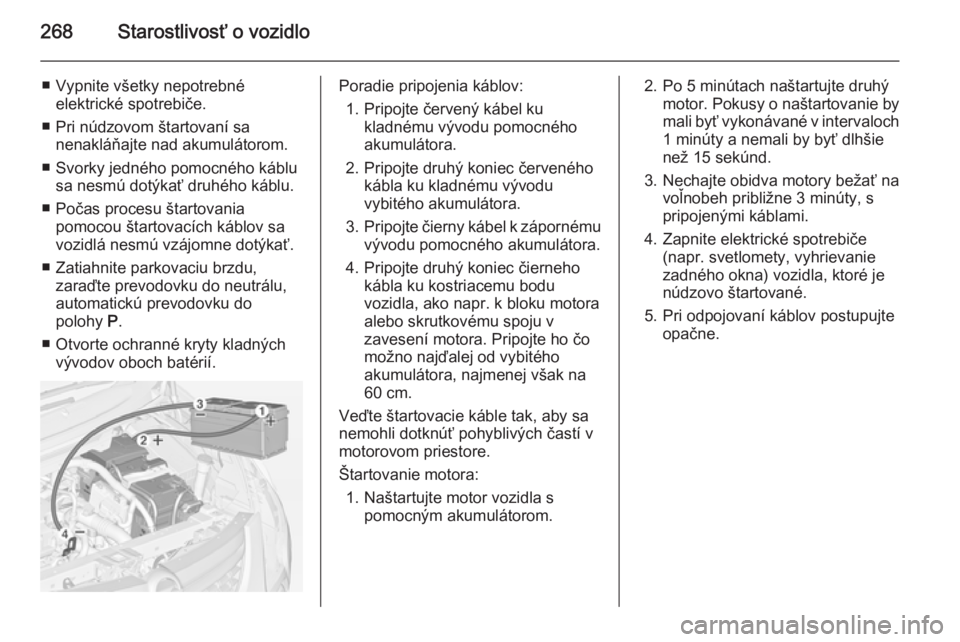

■ Otvorte ochranné kryty kladných vývodov oboch batérií.Poradie pripojenia káblov:
1. Pripojte červený kábel ku kladnému vývodu pomocného
akumulátora.
2. Pripojte druhý koniec červeného kábla ku kladnému vývodu
vybitého akumulátora.
3. Pripojte čierny kábel k zápornému
vývodu pomocného akumulátora.
4. Pripojte druhý koniec čierneho kábla ku kostriacemu bodu
vozidla, ako napr. k bloku motora alebo skrutkovému spoju v
zavesení motora. Pripojte ho čo
možno najďalej od vybitého akumulátora, najmenej však na
60 cm.
Veďte štartovacie káble tak, aby sa
nemohli dotknúť pohyblivých častí v
motorovom priestore.
Štartovanie motora: 1. Naštartujte motor vozidla s pomocným akumulátorom.2. Po 5 minútach naštartujte druhý motor. Pokusy o naštartovanie by
mali byť vykonávané v intervaloch 1 minúty a nemali by byť dlhšie
než 15 sekúnd.
3. Nechajte obidva motory bežať na voľnobeh približne 3 minúty, s
pripojenými káblami.
4. Zapnite elektrické spotrebiče (napr. svetlomety, vyhrievanie
zadného okna) vozidla, ktoré je
núdzovo štartované.
5. Pri odpojovaní káblov postupujte opačne.
