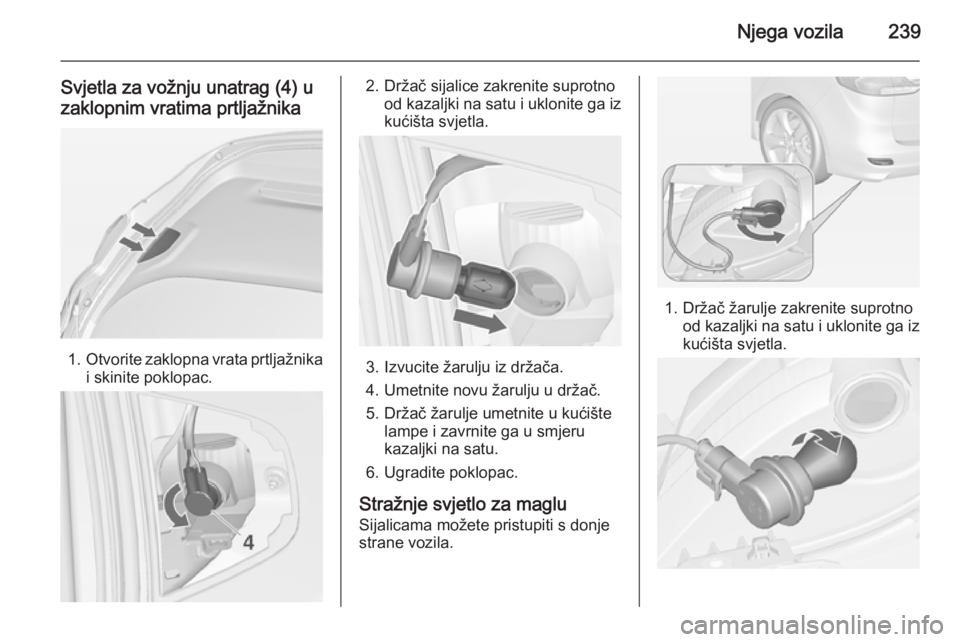

Njega vozila239
Svjetla za vožnju unatrag (4) u
zaklopnim vratima prtljažnika
1. Otvorite zaklopna vrata prtljažnika
i skinite poklopac.
2. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga iz
kućišta svjetla.
3. Izvucite žarulju iz držača.
4. Umetnite novu žarulju u držač.
5. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite poklopac.
Stražnje svjetlo za maglu
Sijalicama možete pristupiti s donje strane vozila.
1. Držač žarulje zakrenite suprotno od kazaljki na satu i uklonite ga izkućišta svjetla.

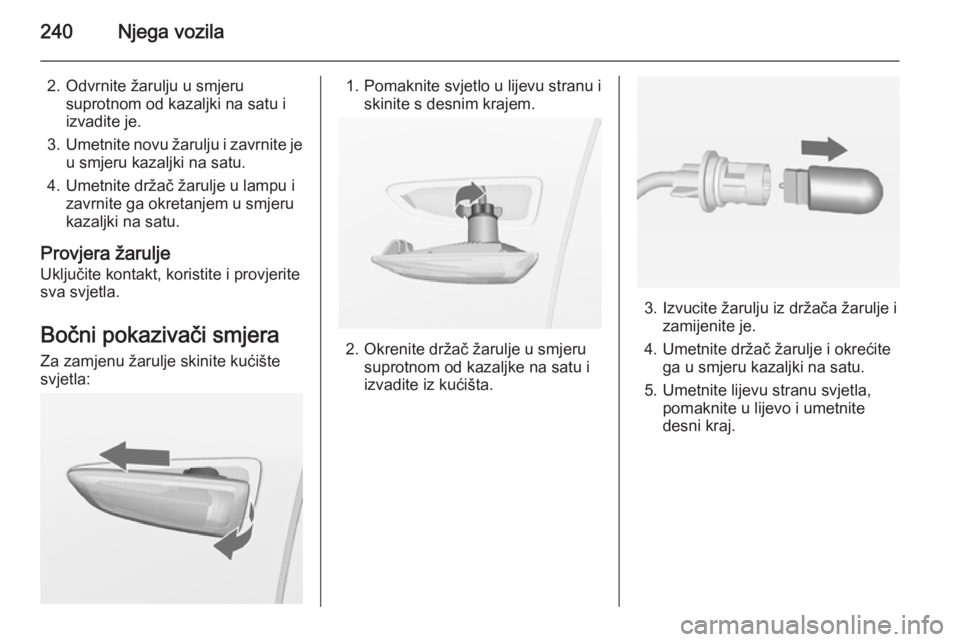

240Njega vozila
2. Odvrnite žarulju u smjerusuprotnom od kazaljki na satu i
izvadite je.
3. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
Provjera žarulje
Uključite kontakt, koristite i provjerite
sva svjetla.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.

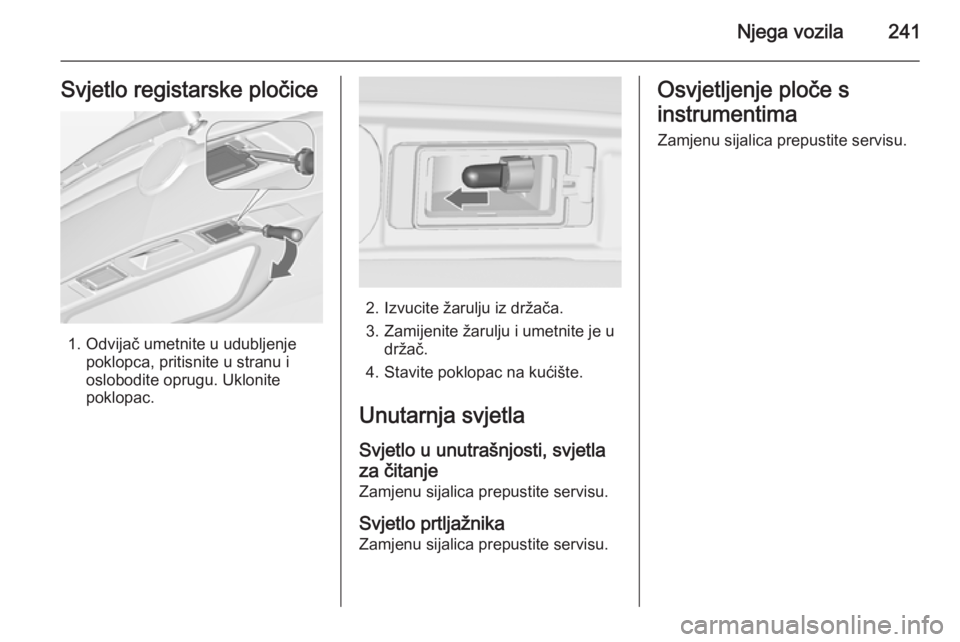

Njega vozila241Svjetlo registarske pločice
1. Odvijač umetnite u udubljenjepoklopca, pritisnite u stranu i
oslobodite oprugu. Uklonite
poklopac.
2. Izvucite žarulju iz držača.
3. Zamijenite žarulju i umetnite je u držač.
4. Stavite poklopac na kućište.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

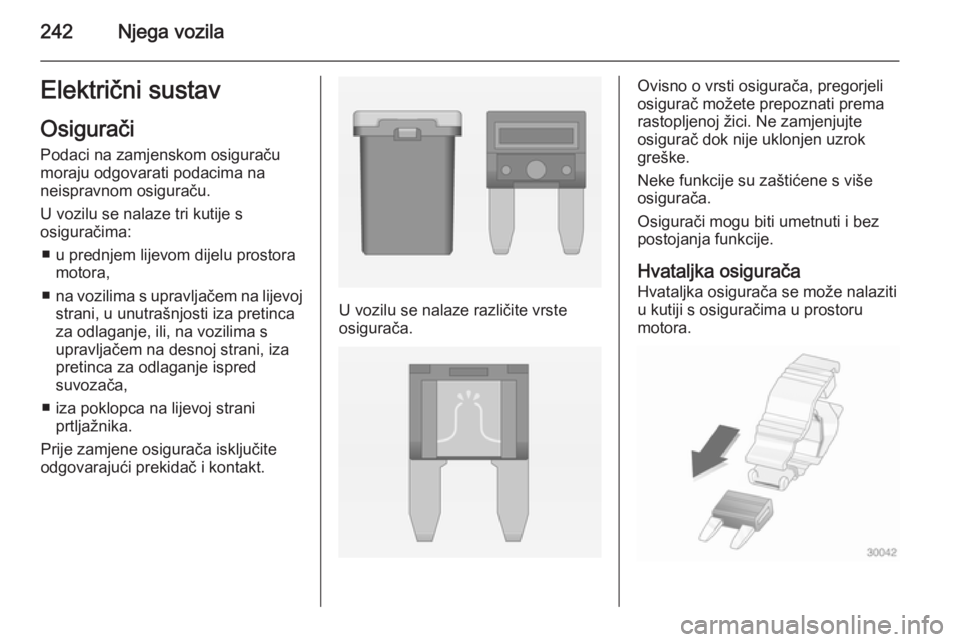

242Njega vozilaElektrični sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ na vozilima s upravljačem na lijevoj
strani, u unutrašnjosti iza pretinca
za odlaganje, ili, na vozilima s
upravljačem na desnoj strani, iza
pretinca za odlaganje ispred
suvozača,
■ iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

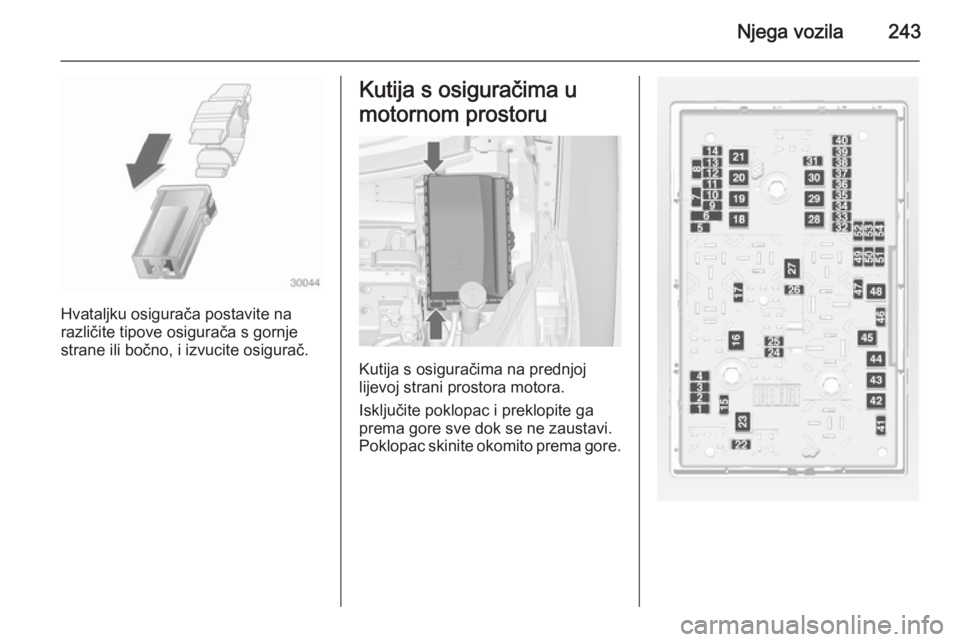

Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

Njega vozila243
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

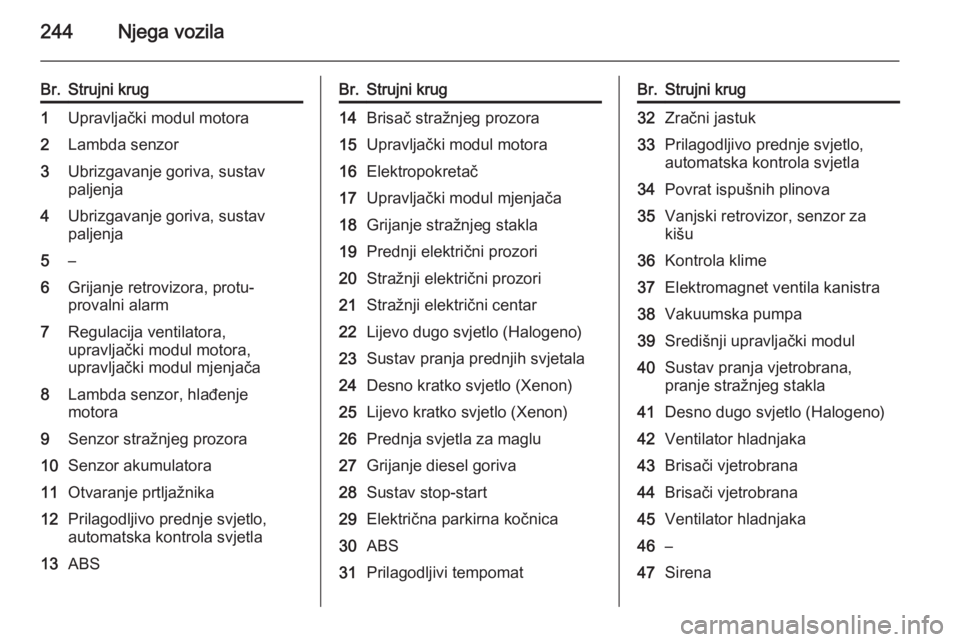

244Njega vozila
Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sustav
paljenja4Ubrizgavanje goriva, sustav
paljenja5–6Grijanje retrovizora, protu‐
provalni alarm7Regulacija ventilatora,
upravljački modul motora,
upravljački modul mjenjača8Lambda senzor, hlađenje
motora9Senzor stražnjeg prozora10Senzor akumulatora11Otvaranje prtljažnika12Prilagodljivo prednje svjetlo,
automatska kontrola svjetla13ABSBr.Strujni krug14Brisač stražnjeg prozora15Upravljački modul motora16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav stop-start29Električna parkirna kočnica30ABS31Prilagodljivi tempomatBr.Strujni krug32Zračni jastuk33Prilagodljivo prednje svjetlo, automatska kontrola svjetla34Povrat ispušnih plinova35Vanjski retrovizor, senzor za
kišu36Kontrola klime37Elektromagnet ventila kanistra38Vakuumska pumpa39Središnji upravljački modul40Sustav pranja vjetrobrana,
pranje stražnjeg stakla41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44Brisači vjetrobrana45Ventilator hladnjaka46–47Sirena

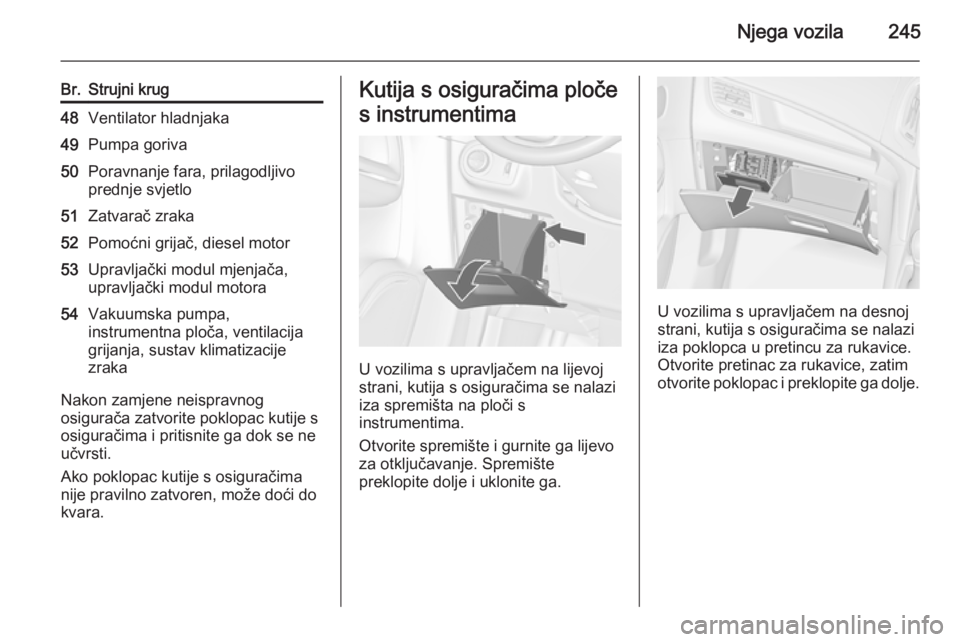

Njega vozila245
Br.Strujni krug48Ventilator hladnjaka49Pumpa goriva50Poravnanje fara, prilagodljivo
prednje svjetlo51Zatvarač zraka52Pomoćni grijač, diesel motor53Upravljački modul mjenjača,
upravljački modul motora54Vakuumska pumpa,
instrumentna ploča, ventilacija
grijanja, sustav klimatizacije
zraka
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.

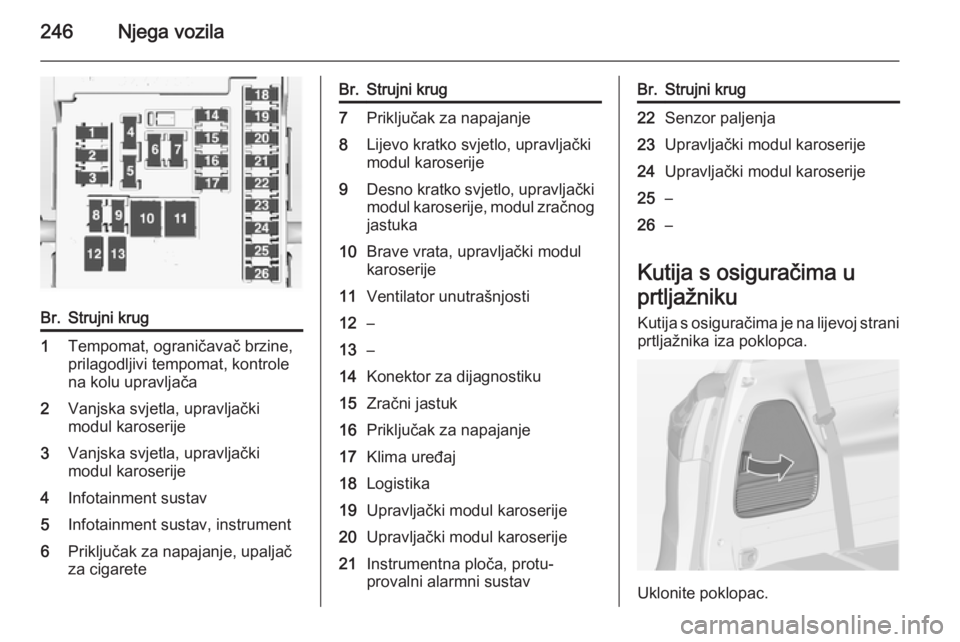

246Njega vozila
Br.Strujni krug1Tempomat, ograničavač brzine,
prilagodljivi tempomat, kontrole
na kolu upravljača2Vanjska svjetla, upravljački
modul karoserije3Vanjska svjetla, upravljački
modul karoserije4Infotainment sustav5Infotainment sustav, instrument6Priključak za napajanje, upaljač
za cigareteBr.Strujni krug7Priključak za napajanje8Lijevo kratko svjetlo, upravljački
modul karoserije9Desno kratko svjetlo, upravljački
modul karoserije, modul zračnog jastuka10Brave vrata, upravljački modul
karoserije11Ventilator unutrašnjosti12–13–14Konektor za dijagnostiku15Zračni jastuk16Priključak za napajanje17Klima uređaj18Logistika19Upravljački modul karoserije20Upravljački modul karoserije21Instrumentna ploča, protu‐
provalni alarmni sustavBr.Strujni krug22Senzor paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26–
Kutija s osiguračima u
prtljažniku Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.
Uklonite poklopac.

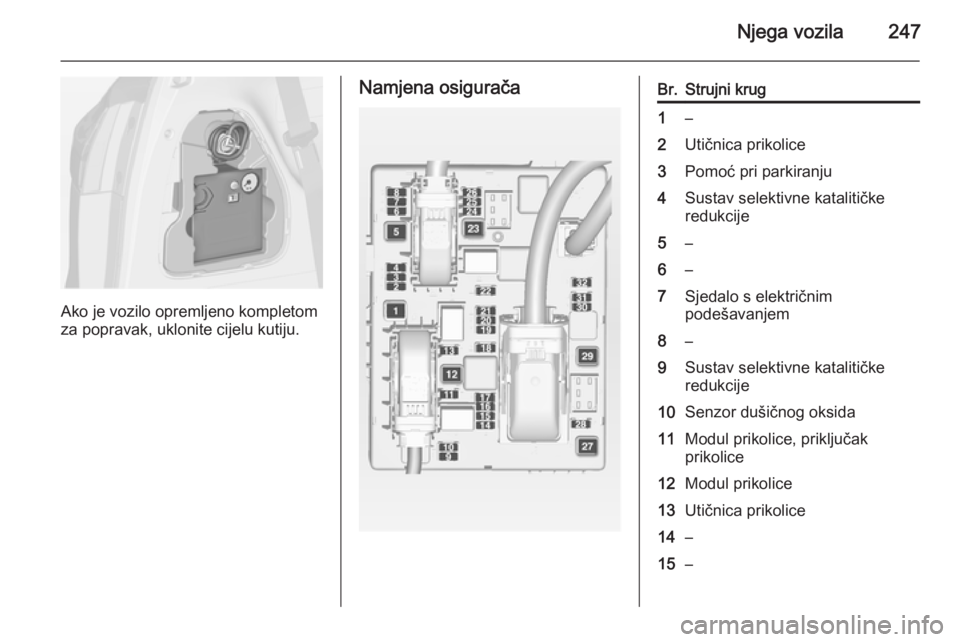

Njega vozila247
Ako je vozilo opremljeno kompletom
za popravak, uklonite cijelu kutiju.
Namjena osiguračaBr.Strujni krug1–2Utičnica prikolice3Pomoć pri parkiranju4Sustav selektivne katalitičke
redukcije5–6–7Sjedalo s električnim
podešavanjem8–9Sustav selektivne katalitičke
redukcije10Senzor dušičnog oksida11Modul prikolice, priključak
prikolice12Modul prikolice13Utičnica prikolice14–15–

248Njega vozila

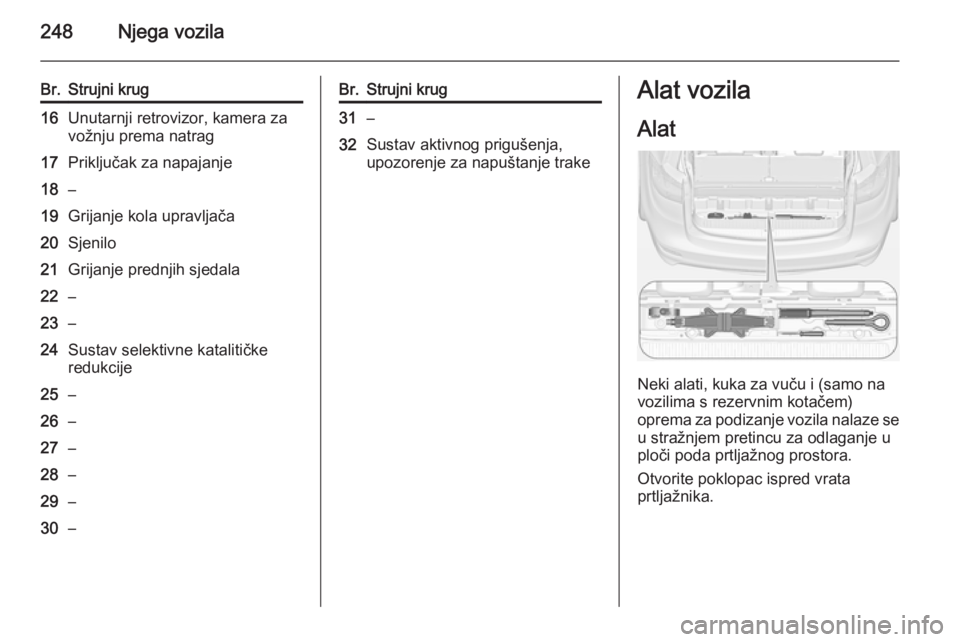

Br.Strujni krug16Unutarnji retrovizor, kamera za
vožnju prema natrag17Priključak za napajanje18–19Grijanje kola upravljača20Sjenilo21Grijanje prednjih sjedala22–23–24Sustav selektivne katalitičke
redukcije25–26–27–28–29–30–Br.Strujni krug31–32Sustav aktivnog prigušenja,
upozorenje za napuštanje trakeAlat vozila
Alat
Neki alati, kuka za vuču i (samo na
vozilima s rezervnim kotačem)
oprema za podizanje vozila nalaze se u stražnjem pretincu za odlaganje u
ploči poda prtljažnog prostora.
Otvorite poklopac ispred vrata
prtljažnika.
