OPEL ZAFIRA C 2015 Uživatelská příručka (in Czech)

Péče o vozidlo249
Č.Obvod16Vnitřní zpětné zrcátko, zadní
kamera17Napájecí zásuvka18–19Vyhřívání volantu20Sluneční clona21Vyhřívání předních sedadel22–23–24Systém selektivní katalické
redukce25–26–27–28–29–30–Č.Obvod31–32Aktivní systém tlumení, varování
o opuštění jízdního pruhuNářadí vozidla
Nářadí
Některé nářadí a tažné oko a (pouze
ve vozidlech s rezervním kolem)
zvedák vozidla se nacházejí
v zavazadlovém prostoru pod krytem
úložného prostoru pod podlahou.
Otevřete kryt před zadními
výklopnými dveřmi.

250Péče o vozidloKola a pneumatikyStav pneumatik, stav ráfků
Hrany přejíždějte pomalu a pokud možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte kola z hlediska
poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Zimní pneumatiky Zimní pneumatiky zvyšují bezpečnost
jízdy při teplotách pod 7 °C a proto by
měly být nainstalované na všech
kolech.
V souladu s předpisy dané země přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.Značení pneumatik
Např. 215/60 R 16 95 H215=Šířka pneumatiky, mm60=Přůřezový poměr (výška
pneumatiky vůči šířce) %R=Typ pneumatiky: RadiálníRF=Typ: RunFlat16=Průměr ráfku, v palcích95=Index zatížení, např. 95
odpovídá zatížení 690 kgH=Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Směrové pneumatiky
Směrové pneumatiky musíte nasadit tak, aby se otáčely ve směru jízdy.
Směr otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchu
v pneumatikách Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 291.

Péče o vozidlo251
Na štítku s údaji o tlacích
v pneumatikách na rámu levých nebo
pravých předních dveří jsou uvedeny
pneumatiky montované jako
originální výbava a příslušné tlaky
v pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro
zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:1. Identifikujte identifikační kód motoru. Údaje o motoru 3 281.
2. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 291.
Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním
registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku,
vypněte zapalování. Po úpravě tlaku
vzduchu v pneumatikách zapněte
zapalovaní a vyberte příslušné
nastavení na stránce Zatížení
pneumatik v informačním centru
řidiče, 3 117.
Systém monitorování tlaku
vzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách
(TPMS) jednou za minutu tlak ve
všech čtyřech pneumatikách.Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.

252Péče o vozidlo
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.
Aktuální tlaky vzduchu
v pneumatikách lze zobrazit v úvodní
nabídce Nabídka Informace
o vozidle v informačním centru řidiče
(DIC).
Nabídku lze vybrat pomocí tlačítek na páčce ukazatele směru.
Stisknutím tlačítka MENU vyberete
Nabídka Informace o vozidle X .
Otočením nastavovacího prvku
vyberete systém sledování tlaku
vzduchu v pneumatikách.
Stav systému a výstrahy ohledně
tlaku jsou zobrazeny v informačním
centru řidiče DIC zobrazením zprávy
a blikáním příslušné pneumatiky.Nízký tlak vzduchu v pneumatikách je
signalizován kontrolkou w 3 115.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 291.
Pokud kontrolka w bliká
60-90 sekund a pak zůstane svítit
trvale, vyskytla se v systému chyba. Obraťte se na servis.
Po nahuštění bude možná nutné
v DIC aktualizovat hodnoty tlaku
v pneumatikách. Během této doby
může svítit kontrolka w.

Péče o vozidlo253
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to
znamenat klesání tlaku. Zkontrolujte
tlak vzduchu v pneumatikách.
Zprávy vozidla 3 123.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku, v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Nouzové rezervní kolo není vybaveno
snímači tlaku. Systém kontroly tlaku
vzduchu v pneumatikách pro tyto kola
není funkční. Svítí kontrolka w. Pro
ostatní tři kola zůstává systém
funkční.
Používání komerčně dostupných tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.Externí vysoce výkonné rádiové
zařízení by mohlo narušovat systém
sledování tlaku vzduchu
v pneumatikách.
Při každé výměně pneumatik se musí
provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.

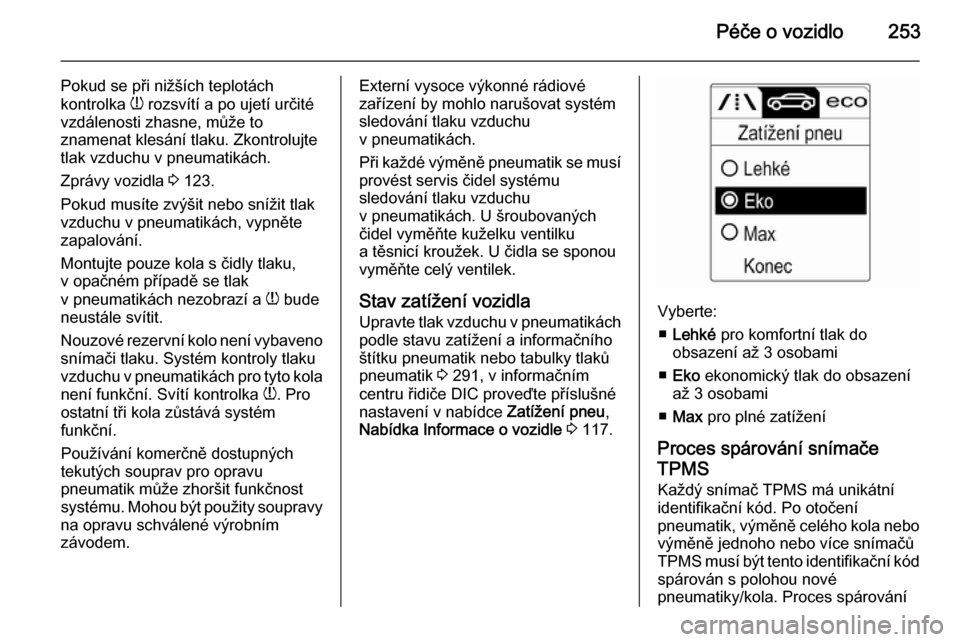

Stav zatížení vozidla Upravte tlak vzduchu v pneumatikách
podle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 291, v informačním
centru řidiče DIC proveďte příslušné
nastavení v nabídce Zatížení pneu,
Nabídka Informace o vozidle 3 117.
Vyberte:
■ Lehké pro komfortní tlak do
obsazení až 3 osobami
■ Eko ekonomický tlak do obsazení
až 3 osobami
■ Max pro plné zatížení
Proces spárování snímače
TPMS
Každý snímač TPMS má unikátní
identifikační kód. Po otočení
pneumatik, výměně celého kola nebo
výměně jednoho nebo více snímačů
TPMS musí být tento identifikační kód spárován s polohou nové
pneumatiky/kola. Proces spárování

254Péče o vozidlo
snímače TPMS by se měl provést
také po výměně rezervní pneumatiky
za kolo se snímačem TPMS.
Kontrolka funkční poruchy
a výstražná zpráva nebo kód by měly
zhasnout při dalším cyklu zapalování. Snímače se párují vzhledem k polozepneumatiky a kola pomocí přístroje
k načítání systému TPMS, a to
v následujícím pořadí: levé přední
kolo, pravé přední kolo, pravé zadní
kolo a zadní levé zadní kolo.
V aktuálně aktivní poloze bude svítit
světlo ukazatele směru, dokud
nebude snímač spárován.
Ohledně provedení servisu nebo
nákupu přístroje k načítání snímačů
kontaktujte svého prodejce.
K dispozici je doba dvě minuty pro přiřazení první polohy pneumatiky/
kola a celková doba pět minut pro
přiřazení všech čtyř poloh pneumatik/
kol. Pokud proces párování trvá déle, musí se přerušit a spustit znovu.Proces spárování snímače TPMS:
1. Zabrzděte parkovací brzdu. U vozidel s automatickoupřevodovkou přesuňte páku
voliče do polohy P.
2. Zapněte zapalování.
3. Pomocí tlačítka MENU na páčce
ukazatele směru zvolte na
informačním centru řidiče (DIC)
položku Nabídka Informace
o vozidle .
4. Pomocí nastavovacího kolečka zvolte položku v nabídce tlaku
vzduchu v pneumatikách.
5. Stisknutím tlačítka SET/CLR
spusťte proces párování snímačů. Měla by se zobrazit
zpráva s požadavkem na
potvrzení procesu.
6. Dalším stisknutím tlačítka SET/CLR volbu potvrďte. Ozve se
dvakrát houkačka, která potvrdí,
že se přijímač nachází v režimu
učení.
7. Začněte levou přední pneumatikou.8. Umístěte zařízení k bočnicipneumatiky vedle dříku ventilku.
Potom stisknutím tlačítka aktivujte snímač TPMS. Zvuk houkačky
potvrdí, že identifikační kód
snímače byl spárován s polohou
této pneumatiky a kola.
9. Pokračujte přední pneumatikou na pravé straně a opakujte postupuvedený v kroku 8.
10. Pokračujte zadní pneumatikou na
pravé straně a opakujte postup
uvedený v kroku 8.
11. Pokračujte zadní pneumatikou na
levé straně a opakujte postup
uvedený v kroku 8. Dvojím
zazněním houkačky je sděleno,
že identifikační kód snímače byl
přiřazen zadní pneumatice na
levé straně a že proces
přiřazování snímačů TPMS již
není aktivní.
12. Vypněte zapalování.

Péče o vozidlo255
13. Nastavte všechny čtyři tlaky nadoporučený tlak vzduchu, který je
uveden na štítku s tlaky huštění.
14. Zajistěte, aby zatížení pneumatik bylo nastaveno podle zvoleného
tlaku 3 117.
Závislost na teplotě
Tlak vzduchu v pneumatikách je
závislý na teplotě pneumatik. Během
jízdy se teplota i tlak pneumatiky
zvyšuje.
Tlak vzduchu v pneumatice
zobrazený v informačním centru
řidiče DIC udává skutečný tlak
vzduchu v pneumatice. Proto je
důležité kontrolovat tlak vzduchu ve
studených pneumatikách.
Hloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).Z bezpečnostních důvodů se
doporučuje, aby se hloubka vzorku
pneumatik na jedné nápravě nelišila
o více než 2 mm.

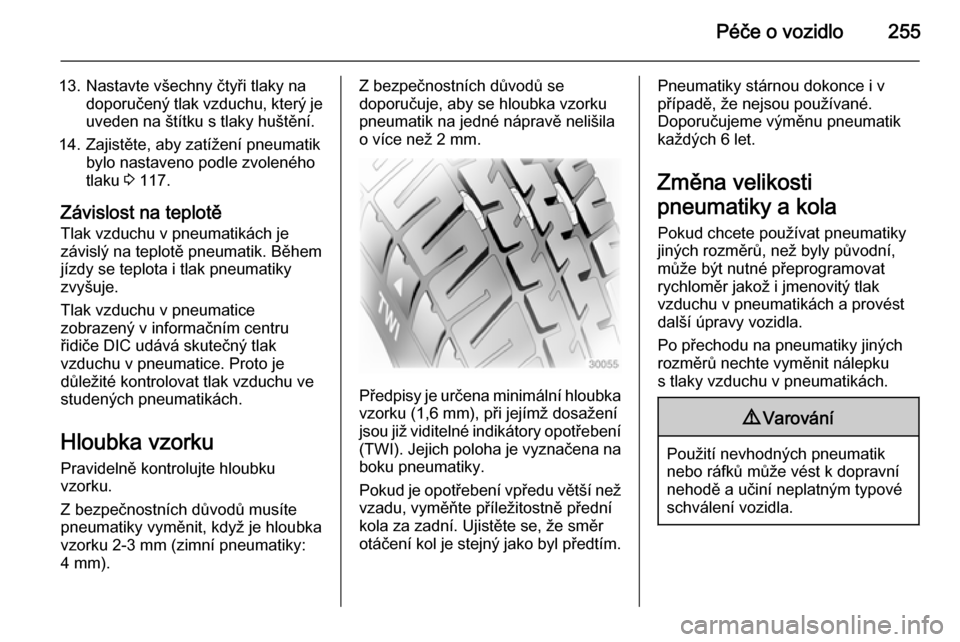

Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, vyměňte příležitostně přední
kola za zadní. Ujistěte se, že směr
otáčení kol je stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti
pneumatiky a kola
Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte vyměnit nálepku s tlaky vzduchu v pneumatikách.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.

256Péče o vozidloKryty kolMusí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, pneumatiky nesmějí mít zesílené boky.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Vozidla se ocelovými koly: Použití
pojistných matic kol může znemožnit
nasazení krytů kol.
Řetězy na kola
Sněhové řetězy smíte použít pouze
na přední kola.
Používejte pouze řetězy s drobnými
články, které nezvýší běhoun ani bok pneumatiky o více než 10 mm (včetně
zámku řetězu).
9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Sněhové řetězy jsou povoleny pouze na pneumatiky s rozměry
215/60 R 16 a 225/50 R 17.
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu
pneumatik Menší poškození vzorku pneumatiky
je možné opravit pomocí soupravy na
opravu pneumatik.
Cizí objekty nevyjímejte z pneumatik. Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky nelze soupravou na
opravu pneumatik opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.

Péče o vozidlo257
Pokud máte defekt pneumatiky:Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.
Souprava na opravu pneumatik je na
levé straně zavazadlového prostoru za krytem.
1. Vyndejte souprava na opravu pneumatik z vozidla.
2. Vyjměte kompresor.
3. Vyjměte elektrický připojovací kabel a hadičku z úložného
prostoru na spodní straně
kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.

258Péče o vozidlo
9. Zasuňte zástrčku kompresoru donapájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechávat běžet motor.
10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí
hmotou (přibližně 30 sekund).
Potom začne tlak klesat.
12. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 291. Po dosažení
požadovaného tlaku kompresor
vypněte.
Pokud není předepsaného tlaku
v pneumatice dosaženo během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než 10 minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadici pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
