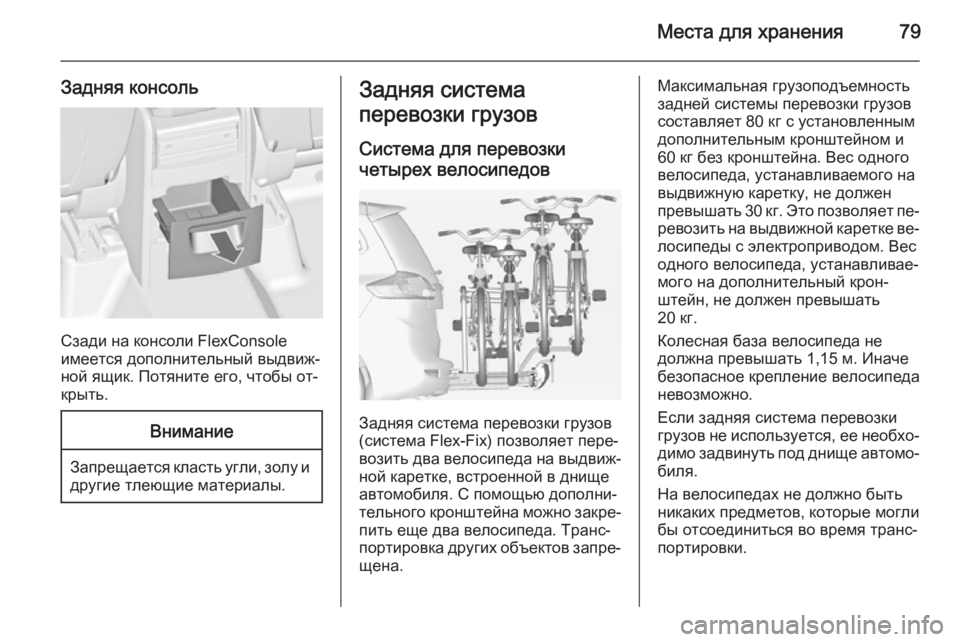

Задняя консоль
Сзади на консоли FlexConsole
имеется дополнительный выдвиж‐
ной ящик. Потяните его, чтобы от‐
крыть.
Внимание
Запрещается класть угли, золу и другие тлеющие материалы.
Задняя система
перевозки грузов
Система для перевозки
четырех велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет пере‐ возить два велосипеда на выдвиж‐ ной каретке, встроенной в днищеавтомобиля. С помощью дополни‐
тельного кронштейна можно закре‐ пить еще два велосипеда. Транс‐портировка других объектов запре‐
щена.
Максимальная грузоподъемность
задней системы перевозки грузов
составляет 80 кг с установленным
дополнительным кронштейном и
60 кг без кронштейна. Вес одного
велосипеда, устанавливаемого на
выдвижную каретку, не должен
превышать 30 кг. Это позволяет пе‐
ревозить на выдвижной каретке ве‐ лосипеды с электроприводом. Вес
одного велосипеда, устанавливае‐
мого на дополнительный крон‐
штейн, не должен превышать
20 кг.
Колесная база велосипеда не
должна превышать 1,15 м. Иначе
безопасное крепление велосипеда
невозможно.
Если задняя система перевозки
грузов не используется, ее необхо‐ димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
никаких предметов, которые могли
бы отсоединиться во время транс‐
портировки.

80Места для храненияВнимание
При установке велосипедов на
разложенной задней системе
перевозки грузов дорожный
просвет уменьшается.
Будьте осторожны, двигаясь по
крутым уклонам и переезжая
кочки и искусственные неровно‐ сти.
Внимание
Прежде чем закреплять велоси‐пед с карбоновой рамой, про‐
консультируйтесь по этому во‐
просу с консультантом мага‐
зина, в котором вы приобрели
велосипед. В противном случае
возможно повреждение велоси‐
педа.
Выдвижение
Открыть заднюю торцевую откид‐
ную дверь.
9 Предупреждение
Люди не должны находиться в
зоне выдвижения задней сис‐ темы перевозки грузов, это
опасно и может привести к
травме.
Потянуть рычаг освобождения
вверх. Система разблокируется и
будет быстро выдвинута из зад‐ него бампера.
Следует полностью вытянуть зад‐
нюю систему перевозки грузов на‐
ружу до щелчка фиксации.
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта
система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты, а

Места для хранения81сдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.

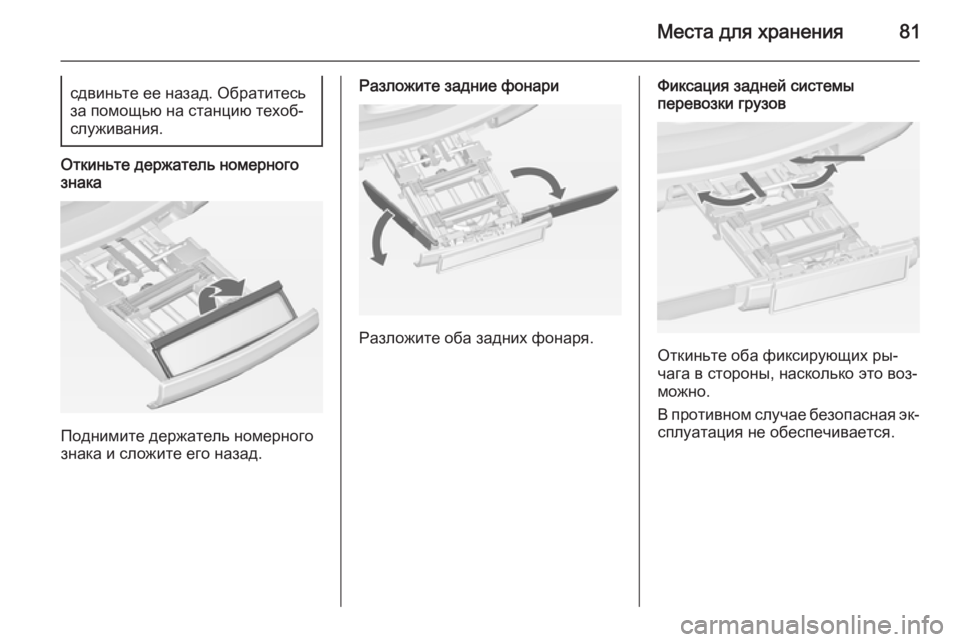

Откиньте держатель номерного
знака
Поднимите держатель номерного
знака и сложите его назад.
Разложите задние фонари
Разложите оба задних фонаря.
Фиксация задней системы
перевозки грузов
Откиньте оба фиксирующих ры‐
чага в стороны, насколько это воз‐ можно.
В противном случае безопасная эк‐
сплуатация не обеспечивается.

82Места для хранения

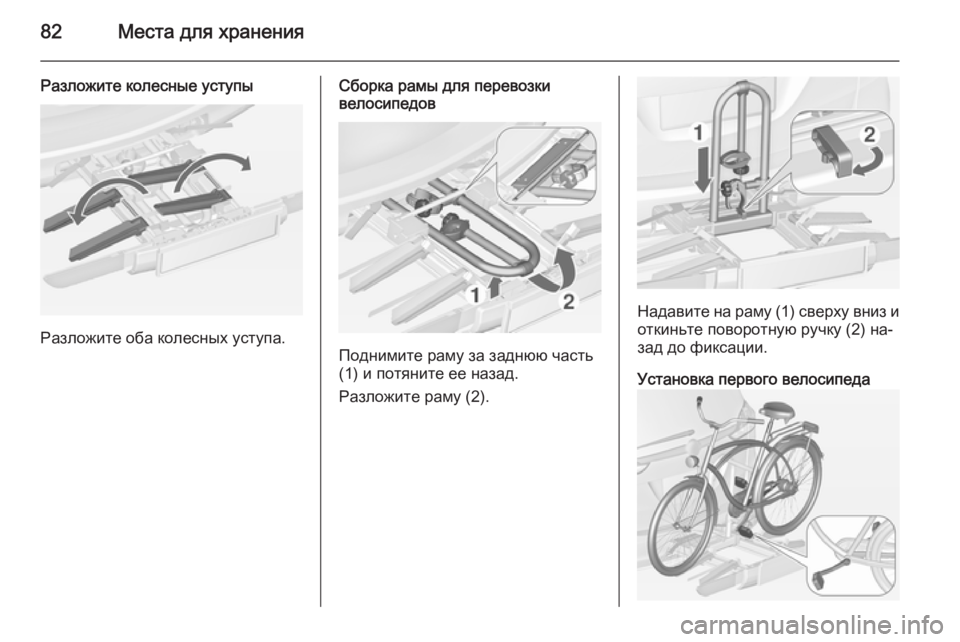

Разложите колесные уступы
Разложите оба колесных уступа.
Сборка рамы для перевозки
велосипедов
Поднимите раму за заднюю часть
(1) и потяните ее назад.
Разложите раму (2).
Надавите на раму (1) сверху вниз и откиньте поворотную ручку (2) на‐
зад до фиксации.
Установка первого велосипеда

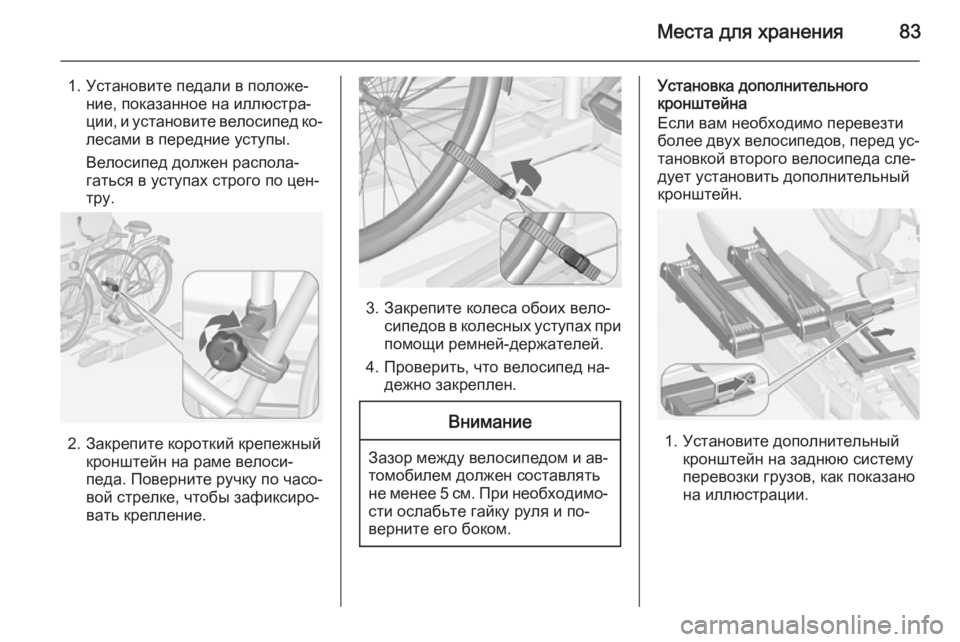

Места для хранения83
1. Установите педали в положе‐ние, показанное на иллюстра‐
ции, и установите велосипед ко‐
лесами в передние уступы.
Велосипед должен распола‐
гаться в уступах строго по цен‐
тру.
2. Закрепите короткий крепежный кронштейн на раме велоси‐
педа. Поверните ручку по часо‐
вой стрелке, чтобы зафиксиро‐
вать крепление.
3. Закрепите колеса обоих вело‐ сипедов в колесных уступах при
помощи ремней-держателей.
4. Проверить, что велосипед на‐ дежно закреплен.
Внимание
Зазор между велосипедом и ав‐томобилем должен составлять
не менее 5 см. При необходимо‐
сти ослабьте гайку руля и по‐
верните его боком.
Установка дополнительного
кронштейна
Если вам необходимо перевезти
более двух велосипедов, перед ус‐ тановкой второго велосипеда сле‐
дует установить дополнительный
кронштейн.
1. Установите дополнительный кронштейн на заднюю систему
перевозки грузов, как показано
на иллюстрации.

84Места для хранения

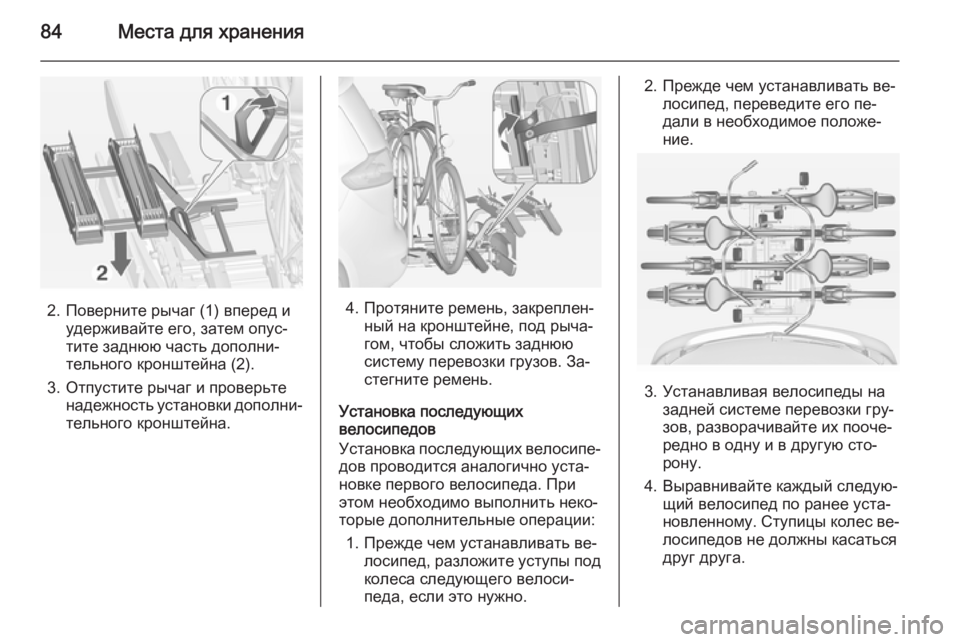

2. Поверните рычаг (1) вперед иудерживайте его, затем опус‐
тите заднюю часть дополни‐
тельного кронштейна (2).
3. Отпустите рычаг и проверьте надежность установки дополни‐
тельного кронштейна.4. Протяните ремень, закреплен‐ ный на кронштейне, под рыча‐
гом, чтобы сложить заднюю
систему перевозки грузов. За‐
стегните ремень.
Установка последующих
велосипедов
Установка последующих велосипе‐
дов проводится аналогично уста‐
новке первого велосипеда. При
этом необходимо выполнить неко‐
торые дополнительные операции:
1. Прежде чем устанавливать ве‐ лосипед, разложите уступы подколеса следующего велоси‐
педа, если это нужно.
2. Прежде чем устанавливать ве‐ лосипед, переведите его пе‐
дали в необходимое положе‐
ние.
3. Устанавливая велосипеды на задней системе перевозки гру‐
зов, разворачивайте их пооче‐
редно в одну и в другую сто‐
рону.
4. Выравнивайте каждый следую‐ щий велосипед по ранее уста‐
новленному. Ступицы колес ве‐ лосипедов не должны касаться
друг друга.

Места для хранения85

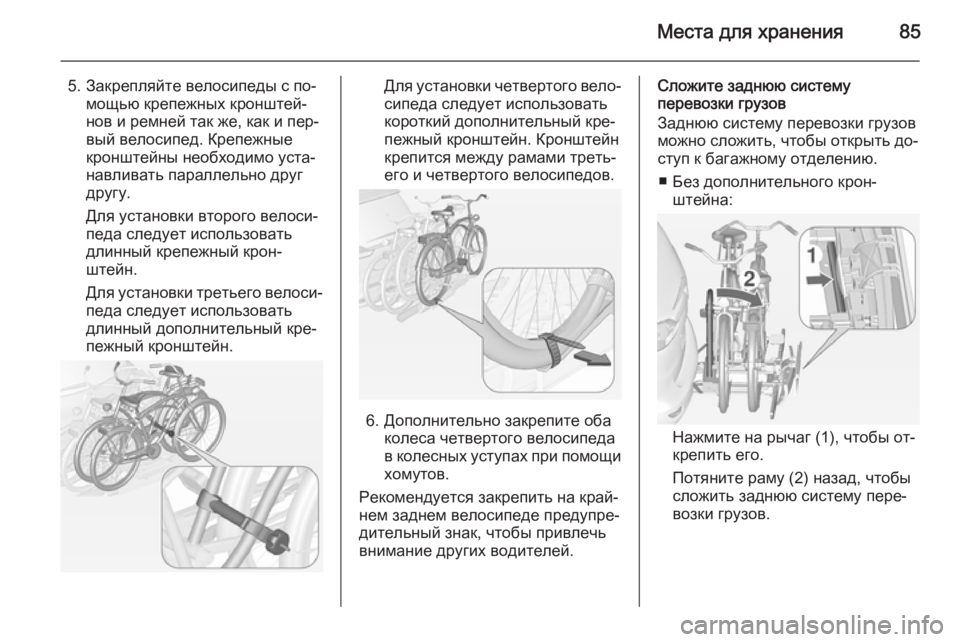

5. Закрепляйте велосипеды с по‐мощью крепежных кронштей‐
нов и ремней так же, как и пер‐
вый велосипед. Крепежные
кронштейны необходимо уста‐
навливать параллельно друг
другу.
Для установки второго велоси‐
педа следует использовать
длинный крепежный крон‐
штейн.
Для установки третьего велоси‐
педа следует использовать
длинный дополнительный кре‐
пежный кронштейн.Для установки четвертого вело‐
сипеда следует использовать
короткий дополнительный кре‐
пежный кронштейн. Кронштейн
крепится между рамами треть‐
его и четвертого велосипедов.
6. Дополнительно закрепите оба колеса четвертого велосипеда
в колесных уступах при помощи хомутов.
Рекомендуется закрепить на край‐
нем заднем велосипеде предупре‐
дительный знак, чтобы привлечь
внимание других водителей.
Сложите заднюю систему
перевозки грузов
Заднюю систему перевозки грузов
можно сложить, чтобы открыть до‐
ступ к багажному отделению.
■ Без дополнительного крон‐ штейна:
Нажмите на рычаг (1), чтобы от‐
крепить его.
Потяните раму (2) назад, чтобы
сложить заднюю систему пере‐
возки грузов.

86Места для хранения
■ С дополнительным кронштей‐ном:9 Предупреждение
Разблокируя заднюю систему
перевозки грузов, будьте
крайне осторожны: система на‐
клонится назад. Опасность
травмирования.

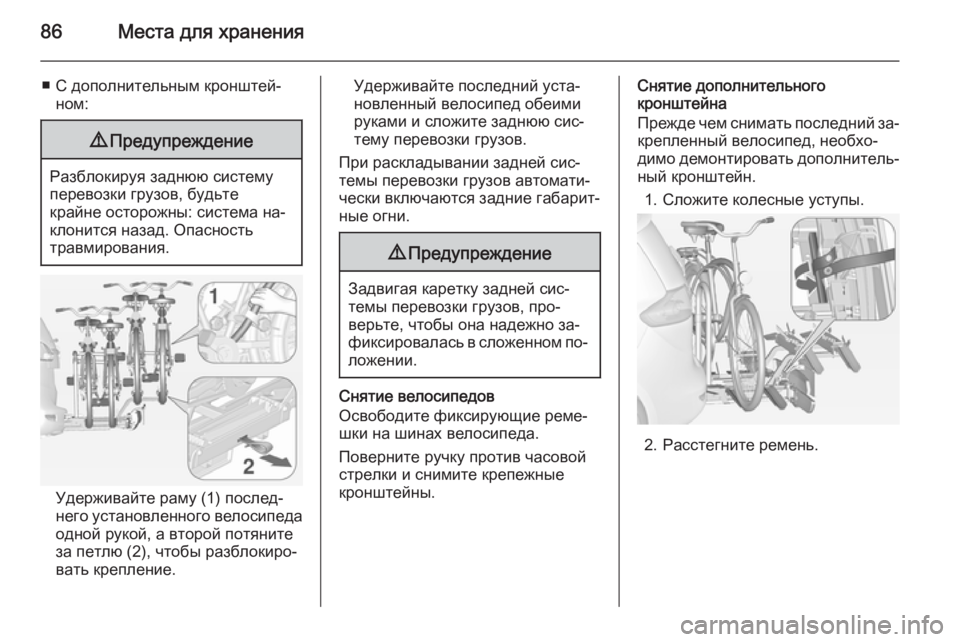

Удерживайте раму (1) послед‐
него установленного велосипеда
одной рукой, а второй потяните
за петлю (2), чтобы разблокиро‐
вать крепление.
Удерживайте последний уста‐
новленный велосипед обеими
руками и сложите заднюю сис‐
тему перевозки грузов.
При раскладывании задней сис‐
темы перевозки грузов автомати‐
чески включаются задние габарит‐
ные огни.9 Предупреждение
Задвигая каретку задней сис‐
темы перевозки грузов, про‐
верьте, чтобы она надежно за‐
фиксировалась в сложенном по‐ ложении.
Снятие велосипедов
Освободите фиксирующие реме‐
шки на шинах велосипеда.
Поверните ручку против часовой
стрелки и снимите крепежные
кронштейны.
Снятие дополнительного
кронштейна
Прежде чем снимать последний за‐
крепленный велосипед, необхо‐
димо демонтировать дополнитель‐ ный кронштейн.
1. Сложите колесные уступы.
2. Расстегните ремень.

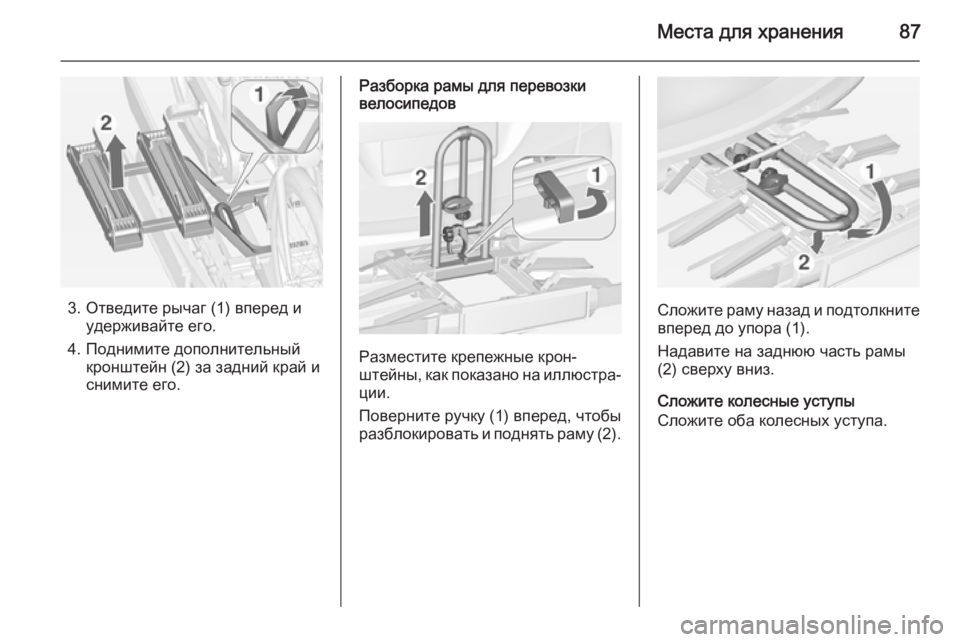

Места для хранения87
3. Отведите рычаг (1) вперед иудерживайте его.
4. Поднимите дополнительный кронштейн (2) за задний край иснимите его.
Разборка рамы для перевозки
велосипедов
Разместите крепежные крон‐
штейны, как показано на иллюстра‐
ции.
Поверните ручку (1) вперед, чтобы
разблокировать и поднять раму (2).
Сложите раму назад и подтолкните
вперед до упора (1).
Надавите на заднюю часть рамы
(2) сверху вниз.
Сложите колесные уступы
Сложите оба колесных уступа.

88Места для хранения

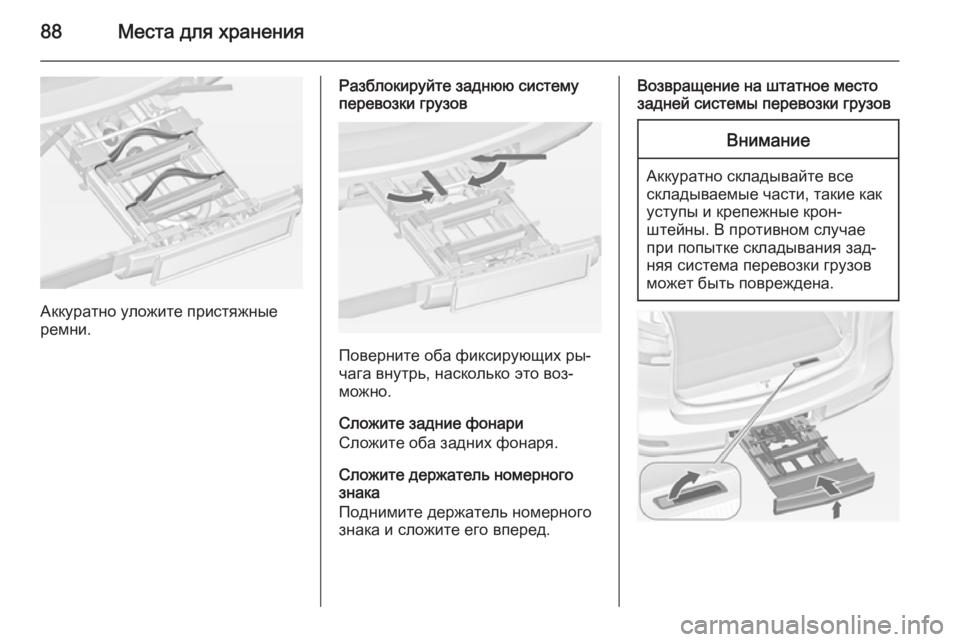

Аккуратно уложите пристяжные
ремни.
Разблокируйте заднюю систему
перевозки грузов
Поверните оба фиксирующих ры‐
чага внутрь, насколько это воз‐
можно.
Сложите задние фонари
Сложите оба задних фонаря.
Сложите держатель номерного
знака
Поднимите держатель номерного
знака и сложите его вперед.
Возвращение на штатное место
задней системы перевозки грузовВнимание
Аккуратно складывайте все
складываемые части, такие как
уступы и крепежные крон‐
штейны. В противном случае
при попытке складывания зад‐
няя система перевозки грузов
может быть повреждена.
