OPEL ZAFIRA C 2016.5 Gebruikershandleiding (in Dutch)

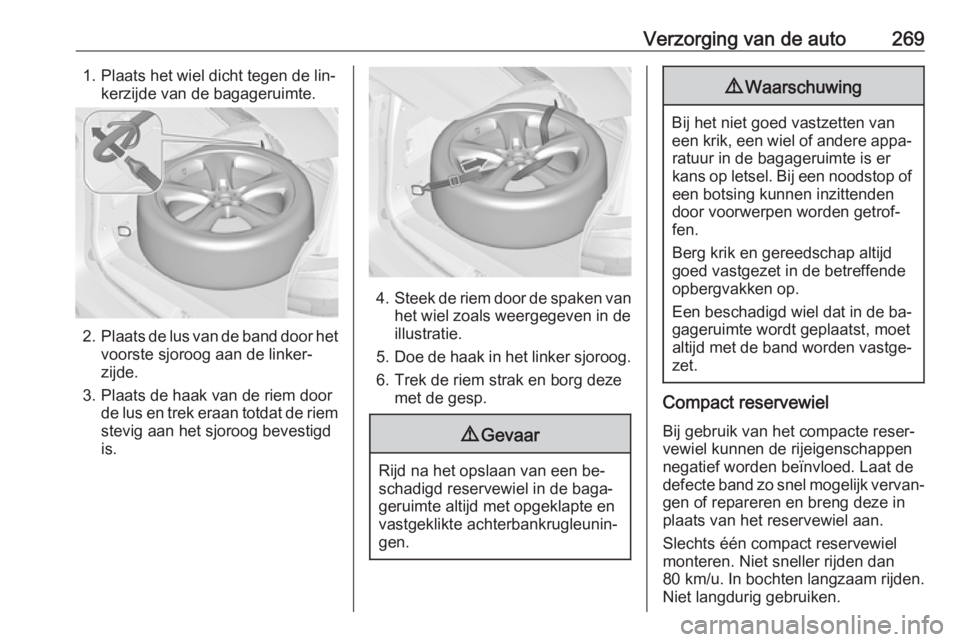

Verzorging van de auto2691. Plaats het wiel dicht tegen de lin‐kerzijde van de bagageruimte.
2.Plaats de lus van de band door het
voorste sjoroog aan de linker‐
zijde.
3. Plaats de haak van de riem door de lus en trek eraan totdat de riemstevig aan het sjoroog bevestigd
is.
4. Steek de riem door de spaken van
het wiel zoals weergegeven in de
illustratie.
5. Doe de haak in het linker sjoroog.
6. Trek de riem strak en borg deze met de gesp.
9 Gevaar
Rijd na het opslaan van een be‐
schadigd reservewiel in de baga‐
geruimte altijd met opgeklapte en
vastgeklikte achterbankrugleunin‐
gen.
9 Waarschuwing
Bij het niet goed vastzetten van
een krik, een wiel of andere appa‐ ratuur in de bagageruimte is er
kans op letsel. Bij een noodstop of een botsing kunnen inzittendendoor voorwerpen worden getrof‐
fen.
Berg krik en gereedschap altijd
goed vastgezet in de betreffende
opbergvakken op.
Een beschadigd wiel dat in de ba‐
gageruimte wordt geplaatst, moet
altijd met de band worden vastge‐ zet.
Compact reservewiel
Bij gebruik van het compacte reser‐
vewiel kunnen de rijeigenschappen
negatief worden beïnvloed. Laat de
defecte band zo snel mogelijk vervan‐
gen of repareren en breng deze in
plaats van het reservewiel aan.
Slechts één compact reservewiel monteren. Niet sneller rijden dan
80 km/u . In bochten langzaam rijden.
Niet langdurig gebruiken.

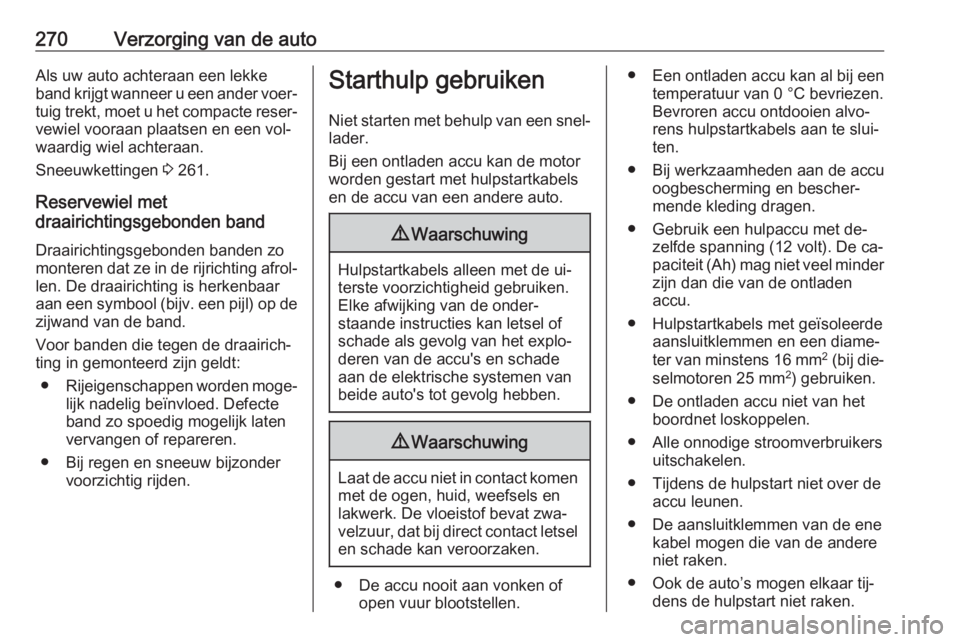

270Verzorging van de autoAls uw auto achteraan een lekke
band krijgt wanneer u een ander voer‐ tuig trekt, moet u het compacte reser‐
vewiel vooraan plaatsen en een vol‐
waardig wiel achteraan.
Sneeuwkettingen 3 261.
Reservewiel met
draairichtingsgebonden band
Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool (bijv. een pijl) op de
zijwand van de band.
Voor banden die tegen de draairich‐
ting in gemonteerd zijn geldt:
● Rijeigenschappen worden moge‐
lijk nadelig beïnvloed. Defecte
band zo spoedig mogelijk laten
vervangen of repareren.
● Bij regen en sneeuw bijzonder voorzichtig rijden.Starthulp gebruiken
Niet starten met behulp van een snel‐ lader.
Bij een ontladen accu kan de motor
worden gestart met hulpstartkabels
en de accu van een andere auto.9 Waarschuwing
Hulpstartkabels alleen met de ui‐
terste voorzichtigheid gebruiken.
Elke afwijking van de onder‐
staande instructies kan letsel of
schade als gevolg van het explo‐
deren van de accu's en schade
aan de elektrische systemen van
beide auto's tot gevolg hebben.
9 Waarschuwing
Laat de accu niet in contact komen
met de ogen, huid, weefsels en
lakwerk. De vloeistof bevat zwa‐
velzuur, dat bij direct contact letsel en schade kan veroorzaken.
● De accu nooit aan vonken of open vuur blootstellen.
● Een ontladen accu kan al bij eentemperatuur van 0 °C bevriezen.Bevroren accu ontdooien alvo‐
rens hulpstartkabels aan te slui‐
ten.
● Bij werkzaamheden aan de accu oogbescherming en bescher‐
mende kleding dragen.
● Gebruik een hulpaccu met de‐ zelfde spanning (12 volt). De ca‐paciteit (Ah) mag niet veel minder
zijn dan die van de ontladen
accu.
● Hulpstartkabels met geïsoleerde aansluitklemmen en een diame‐
ter van minstens 16 mm 2
(bij die‐
selmotoren 25 mm 2
) gebruiken.
● De ontladen accu niet van het boordnet loskoppelen.
● Alle onnodige stroomverbruikers uitschakelen.
● Tijdens de hulpstart niet over de accu leunen.
● De aansluitklemmen van de ene kabel mogen die van de andere
niet raken.
● Ook de auto’s mogen elkaar tij‐ dens de hulpstart niet raken.

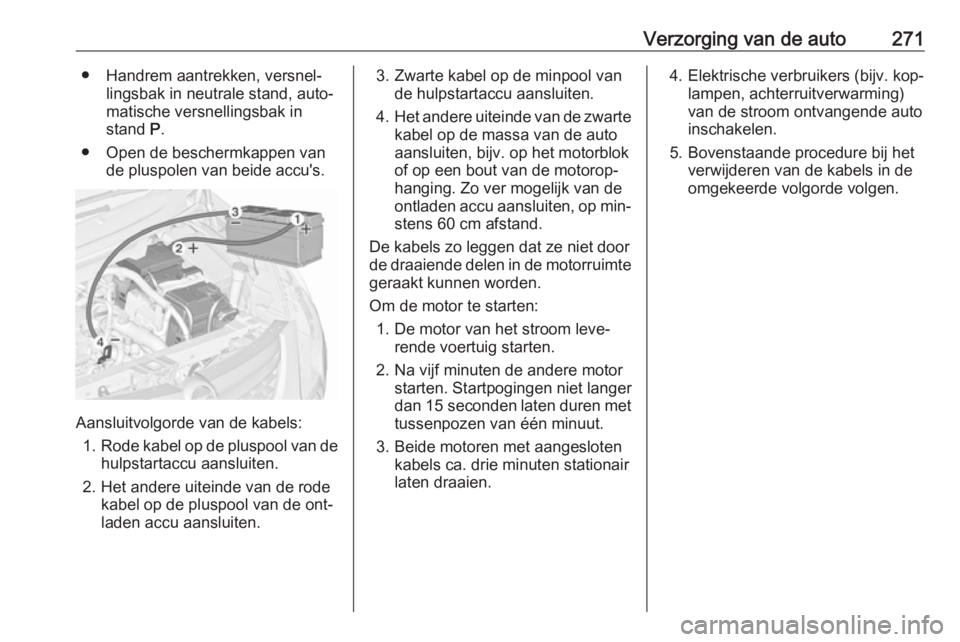

Verzorging van de auto271● Handrem aantrekken, versnel‐lingsbak in neutrale stand, auto‐
matische versnellingsbak in
stand P.
● Open de beschermkappen van de pluspolen van beide accu's.
Aansluitvolgorde van de kabels:
1. Rode kabel op de pluspool van de
hulpstartaccu aansluiten.
2. Het andere uiteinde van de rode kabel op de pluspool van de ont‐
laden accu aansluiten.
3. Zwarte kabel op de minpool van de hulpstartaccu aansluiten.
4. Het andere uiteinde van de zwarte
kabel op de massa van de auto
aansluiten, bijv. op het motorblok
of op een bout van de motorop‐
hanging. Zo ver mogelijk van de
ontladen accu aansluiten, op min‐ stens 60 cm afstand.
De kabels zo leggen dat ze niet door
de draaiende delen in de motorruimte geraakt kunnen worden.
Om de motor te starten: 1. De motor van het stroom leve‐ rende voertuig starten.
2. Na vijf minuten de andere motor starten. Startpogingen niet langerdan 15 seconden laten duren met
tussenpozen van één minuut.
3. Beide motoren met aangesloten kabels ca. drie minuten stationair
laten draaien.4. Elektrische verbruikers (bijv. kop‐ lampen, achterruitverwarming)
van de stroom ontvangende auto
inschakelen.
5. Bovenstaande procedure bij het verwijderen van de kabels in de
omgekeerde volgorde volgen.

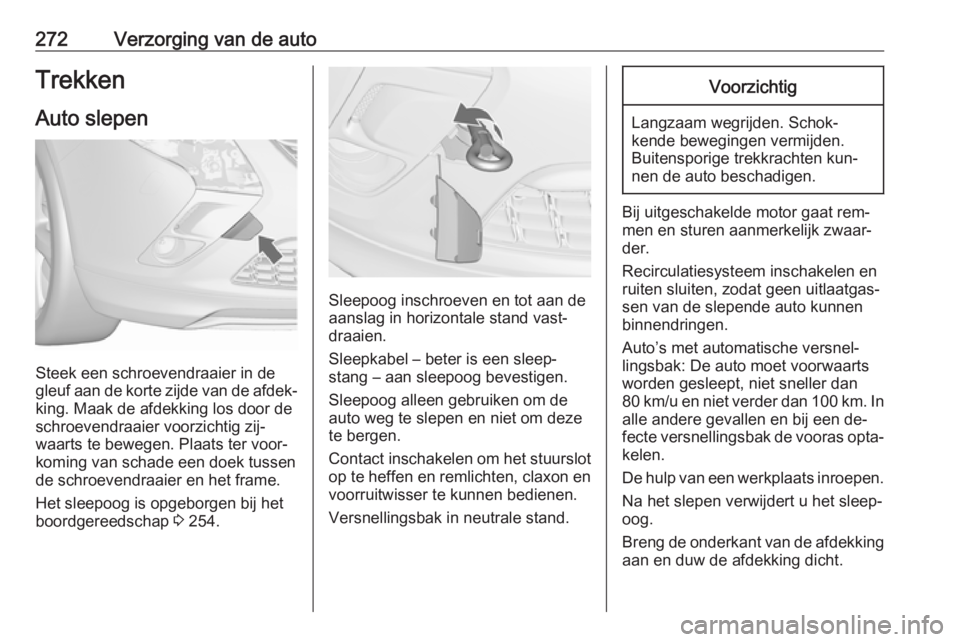

272Verzorging van de autoTrekkenAuto slepen
Steek een schroevendraaier in de
gleuf aan de korte zijde van de afdek‐
king. Maak de afdekking los door deschroevendraaier voorzichtig zij‐
waarts te bewegen. Plaats ter voor‐
koming van schade een doek tussen
de schroevendraaier en het frame.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 254.
Sleepoog inschroeven en tot aan de
aanslag in horizontale stand vast‐
draaien.
Sleepkabel – beter is een sleep‐ stang – aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.
Contact inschakelen om het stuurslot
op te heffen en remlichten, claxon en voorruitwisser te kunnen bedienen.
Versnellingsbak in neutrale stand.
Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten kun‐ nen de auto beschadigen.
Bij uitgeschakelde motor gaat rem‐
men en sturen aanmerkelijk zwaar‐
der.
Recirculatiesysteem inschakelen en ruiten sluiten, zodat geen uitlaatgas‐
sen van de slepende auto kunnen
binnendringen.
Auto’s met automatische versnel‐
lingsbak: De auto moet voorwaarts
worden gesleept, niet sneller dan
80 km/u en niet verder dan 100 km. In alle andere gevallen en bij een de‐fecte versnellingsbak de vooras opta‐
kelen.
De hulp van een werkplaats inroepen. Na het slepen verwijdert u het sleep‐oog.
Breng de onderkant van de afdekking
aan en duw de afdekking dicht.

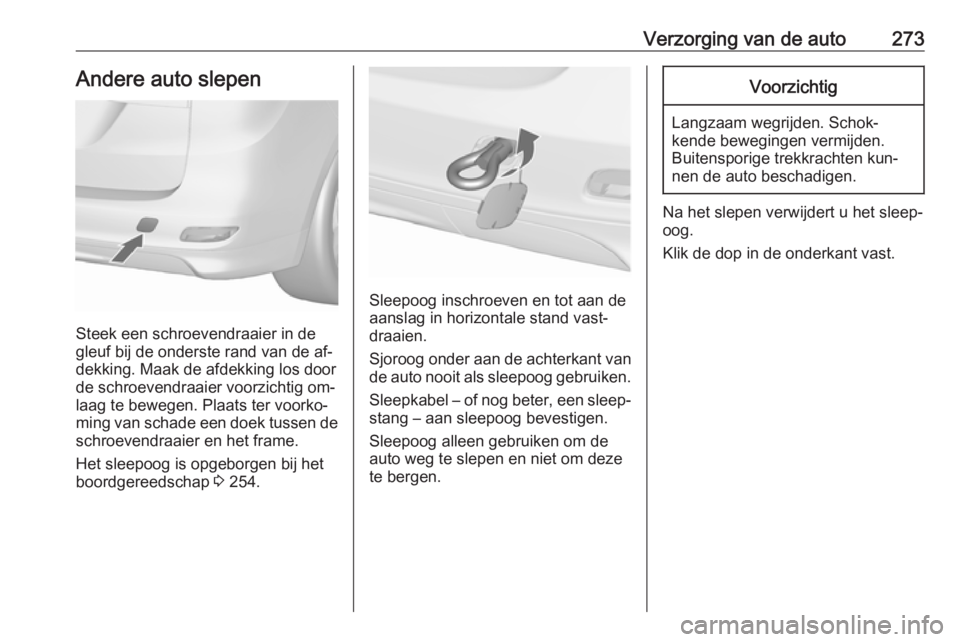

Verzorging van de auto273Andere auto slepen
Steek een schroevendraaier in de
gleuf bij de onderste rand van de af‐
dekking. Maak de afdekking los door
de schroevendraaier voorzichtig om‐ laag te bewegen. Plaats ter voorko‐ming van schade een doek tussen de schroevendraaier en het frame.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 254.
Sleepoog inschroeven en tot aan de
aanslag in horizontale stand vast‐
draaien.
Sjoroog onder aan de achterkant van
de auto nooit als sleepoog gebruiken.
Sleepkabel – of nog beter, een sleep‐stang – aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.
Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten kun‐ nen de auto beschadigen.
Na het slepen verwijdert u het sleep‐
oog.
Klik de dop in de onderkant vast.

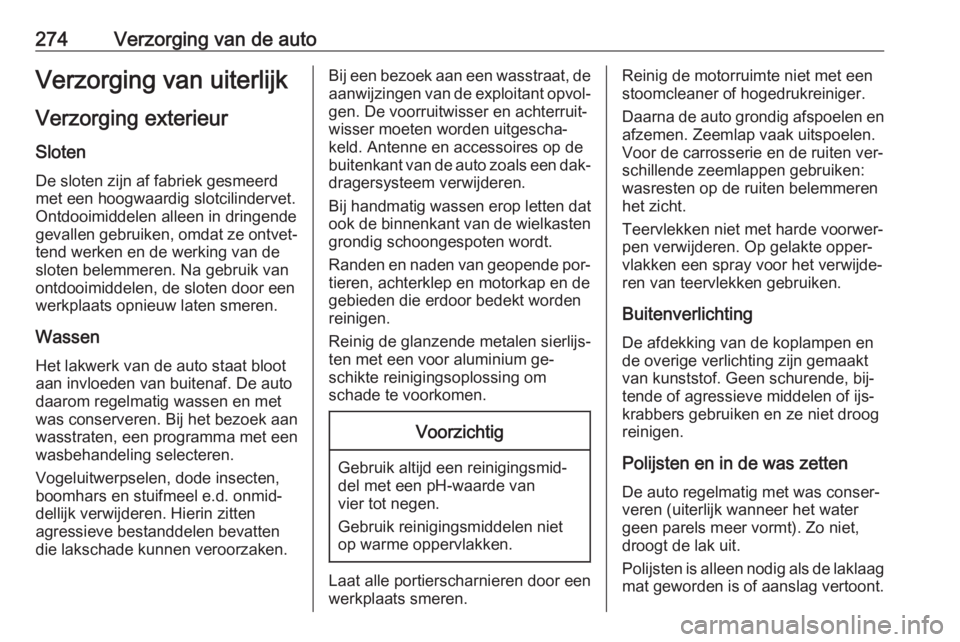

274Verzorging van de autoVerzorging van uiterlijkVerzorging exterieur
Sloten
De sloten zijn af fabriek gesmeerd
met een hoogwaardig slotcilindervet. Ontdooimiddelen alleen in dringendegevallen gebruiken, omdat ze ontvet‐
tend werken en de werking van de sloten belemmeren. Na gebruik van
ontdooimiddelen, de sloten door een
werkplaats opnieuw laten smeren.
Wassen Het lakwerk van de auto staat blootaan invloeden van buitenaf. De auto
daarom regelmatig wassen en met
was conserveren. Bij het bezoek aan
wasstraten, een programma met een
wasbehandeling selecteren.
Vogeluitwerpselen, dode insecten, boomhars en stuifmeel e.d. onmid‐
dellijk verwijderen. Hierin zitten
agressieve bestanddelen bevatten
die lakschade kunnen veroorzaken.Bij een bezoek aan een wasstraat, de
aanwijzingen van de exploitant opvol‐ gen. De voorruitwisser en achterruit‐wisser moeten worden uitgescha‐keld. Antenne en accessoires op de
buitenkant van de auto zoals een dak‐ dragersysteem verwijderen.
Bij handmatig wassen erop letten dat
ook de binnenkant van de wielkasten
grondig schoongespoten wordt.
Randen en naden van geopende por‐
tieren, achterklep en motorkap en de gebieden die erdoor bedekt worden
reinigen.
Reinig de glanzende metalen sierlijs‐
ten met een voor aluminium ge‐
schikte reinigingsoplossing om
schade te voorkomen.Voorzichtig
Gebruik altijd een reinigingsmid‐
del met een pH-waarde van
vier tot negen.
Gebruik reinigingsmiddelen niet
op warme oppervlakken.
Laat alle portierscharnieren door een
werkplaats smeren.
Reinig de motorruimte niet met een
stoomcleaner of hogedrukreiniger.
Daarna de auto grondig afspoelen en afzemen. Zeemlap vaak uitspoelen.
Voor de carrosserie en de ruiten ver‐
schillende zeemlappen gebruiken:
wasresten op de ruiten belemmeren
het zicht.
Teervlekken niet met harde voorwer‐
pen verwijderen. Op gelakte opper‐
vlakken een spray voor het verwijde‐
ren van teervlekken gebruiken.
Buitenverlichting De afdekking van de koplampen en
de overige verlichting zijn gemaakt
van kunststof. Geen schurende, bij‐
tende of agressieve middelen of ijs‐ krabbers gebruiken en ze niet droogreinigen.
Polijsten en in de was zetten De auto regelmatig met was conser‐
veren (uiterlijk wanneer het water
geen parels meer vormt). Zo niet,
droogt de lak uit.
Polijsten is alleen nodig als de laklaag mat geworden is of aanslag vertoont.

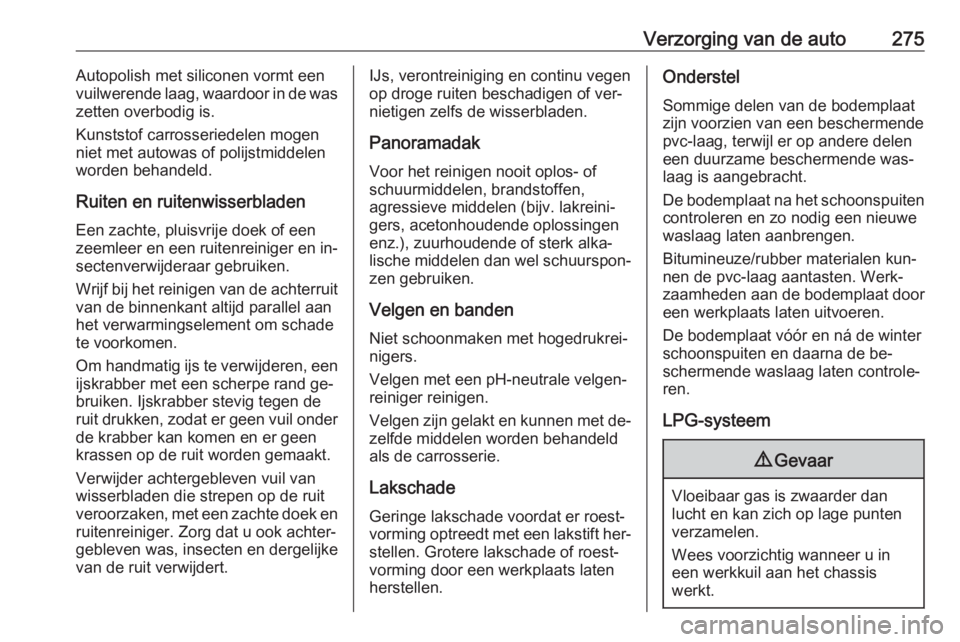

Verzorging van de auto275Autopolish met siliconen vormt een
vuilwerende laag, waardoor in de was
zetten overbodig is.
Kunststof carrosseriedelen mogen niet met autowas of polijstmiddelen
worden behandeld.
Ruiten en ruitenwisserbladen
Een zachte, pluisvrije doek of een
zeemleer en een ruitenreiniger en in‐
sectenverwijderaar gebruiken.
Wrijf bij het reinigen van de achterruit van de binnenkant altijd parallel aan
het verwarmingselement om schade
te voorkomen.
Om handmatig ijs te verwijderen, een ijskrabber met een scherpe rand ge‐
bruiken. Ijskrabber stevig tegen de
ruit drukken, zodat er geen vuil onder de krabber kan komen en er geen
krassen op de ruit worden gemaakt.
Verwijder achtergebleven vuil van
wisserbladen die strepen op de ruit
veroorzaken, met een zachte doek en ruitenreiniger. Zorg dat u ook achter‐
gebleven was, insecten en dergelijke
van de ruit verwijdert.IJs, verontreiniging en continu vegen
op droge ruiten beschadigen of ver‐
nietigen zelfs de wisserbladen.
Panoramadak Voor het reinigen nooit oplos- of
schuurmiddelen, brandstoffen,
agressieve middelen (bijv. lakreini‐
gers, acetonhoudende oplossingen
enz.), zuurhoudende of sterk alka‐
lische middelen dan wel schuurspon‐
zen gebruiken.
Velgen en banden
Niet schoonmaken met hogedrukrei‐
nigers.
Velgen met een pH-neutrale velgen‐
reiniger reinigen.
Velgen zijn gelakt en kunnen met de‐
zelfde middelen worden behandeld
als de carrosserie.
Lakschade
Geringe lakschade voordat er roest‐
vorming optreedt met een lakstift her‐
stellen. Grotere lakschade of roest‐
vorming door een werkplaats laten
herstellen.Onderstel
Sommige delen van de bodemplaat zijn voorzien van een beschermende
pvc-laag, terwijl er op andere delen
een duurzame beschermende was‐
laag is aangebracht.
De bodemplaat na het schoonspuiten controleren en zo nodig een nieuwe
waslaag laten aanbrengen.
Bitumineuze/rubber materialen kun‐
nen de pvc-laag aantasten. Werk‐
zaamheden aan de bodemplaat door een werkplaats laten uitvoeren.
De bodemplaat vóór en ná de winter
schoonspuiten en daarna de be‐
schermende waslaag laten controle‐
ren.
LPG-systeem9 Gevaar
Vloeibaar gas is zwaarder dan
lucht en kan zich op lage punten
verzamelen.
Wees voorzichtig wanneer u in
een werkkuil aan het chassis
werkt.

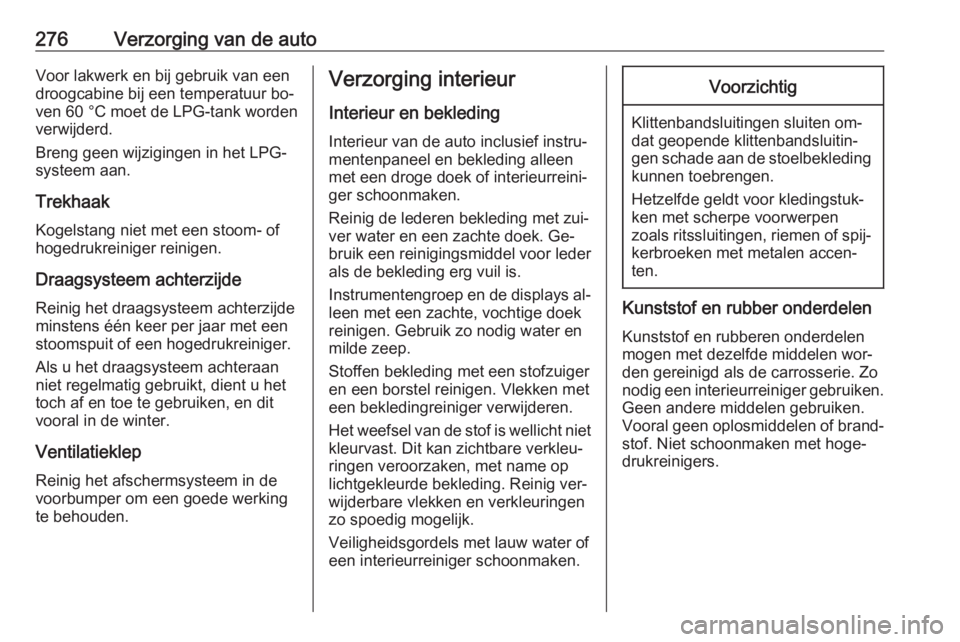

276Verzorging van de autoVoor lakwerk en bij gebruik van een
droogcabine bij een temperatuur bo‐
ven 60 °C moet de LPG-tank worden
verwijderd.
Breng geen wijzigingen in het LPG-
systeem aan.
TrekhaakKogelstang niet met een stoom- of
hogedrukreiniger reinigen.
Draagsysteem achterzijde
Reinig het draagsysteem achterzijde
minstens één keer per jaar met een
stoomspuit of een hogedrukreiniger.
Als u het draagsysteem achteraan
niet regelmatig gebruikt, dient u het
toch af en toe te gebruiken, en dit
vooral in de winter.
Ventilatieklep Reinig het afschermsysteem in de
voorbumper om een goede werking
te behouden.Verzorging interieur
Interieur en bekleding Interieur van de auto inclusief instru‐
mentenpaneel en bekleding alleen
met een droge doek of interieurreini‐
ger schoonmaken.
Reinig de lederen bekleding met zui‐
ver water en een zachte doek. Ge‐
bruik een reinigingsmiddel voor leder
als de bekleding erg vuil is.
Instrumentengroep en de displays al‐
leen met een zachte, vochtige doek
reinigen. Gebruik zo nodig water en
milde zeep.
Stoffen bekleding met een stofzuiger
en een borstel reinigen. Vlekken met een bekledingreiniger verwijderen.
Het weefsel van de stof is wellicht niet
kleurvast. Dit kan zichtbare verkleu‐
ringen veroorzaken, met name op lichtgekleurde bekleding. Reinig ver‐
wijderbare vlekken en verkleuringen
zo spoedig mogelijk.
Veiligheidsgordels met lauw water of
een interieurreiniger schoonmaken.Voorzichtig
Klittenbandsluitingen sluiten om‐
dat geopende klittenbandsluitin‐
gen schade aan de stoelbekleding kunnen toebrengen.
Hetzelfde geldt voor kledingstuk‐
ken met scherpe voorwerpen
zoals ritssluitingen, riemen of spij‐ kerbroeken met metalen accen‐
ten.
Kunststof en rubber onderdelen
Kunststof en rubberen onderdelen
mogen met dezelfde middelen wor‐
den gereinigd als de carrosserie. Zo
nodig een interieurreiniger gebruiken. Geen andere middelen gebruiken.
Vooral geen oplosmiddelen of brand‐ stof. Niet schoonmaken met hoge‐
drukreinigers.

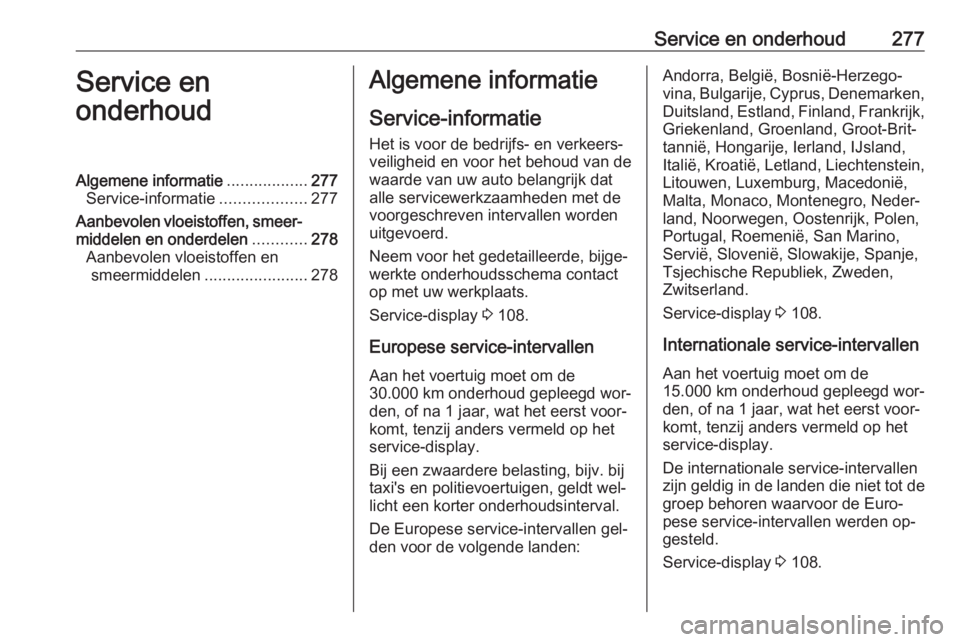

Service en onderhoud277Service en
onderhoudAlgemene informatie ..................277
Service-informatie ...................277
Aanbevolen vloeistoffen, smeer‐ middelen en onderdelen ............278
Aanbevolen vloeistoffen en smeermiddelen .......................278Algemene informatie
Service-informatie
Het is voor de bedrijfs- en verkeers‐ veiligheid en voor het behoud van de
waarde van uw auto belangrijk dat
alle servicewerkzaamheden met de
voorgeschreven intervallen worden
uitgevoerd.
Neem voor het gedetailleerde, bijge‐
werkte onderhoudsschema contact
op met uw werkplaats.
Service-display 3 108.
Europese service-intervallen
Aan het voertuig moet om de
30.000 km onderhoud gepleegd wor‐
den, of na 1 jaar, wat het eerst voor‐
komt, tenzij anders vermeld op het
service-display.
Bij een zwaardere belasting, bijv. bij
taxi's en politievoertuigen, geldt wel‐
licht een korter onderhoudsinterval.
De Europese service-intervallen gel‐
den voor de volgende landen:Andorra, België, Bosnië-Herzego‐
vina, Bulgarije, Cyprus, Denemarken,
Duitsland, Estland, Finland, Frankrijk, Griekenland, Groenland, Groot-Brit‐
tannië, Hongarije, Ierland, IJsland,
Italië, Kroatië, Letland, Liechtenstein,
Litouwen, Luxemburg, Macedonië,
Malta, Monaco, Montenegro, Neder‐
land, Noorwegen, Oostenrijk, Polen,
Portugal, Roemenië, San Marino,
Servië, Slovenië, Slowakije, Spanje,
Tsjechische Republiek, Zweden,
Zwitserland.
Service-display 3 108.
Internationale service-intervallen
Aan het voertuig moet om de
15.000 km onderhoud gepleegd wor‐
den, of na 1 jaar, wat het eerst voor‐
komt, tenzij anders vermeld op het
service-display.
De internationale service-intervallen zijn geldig in de landen die niet tot de groep behoren waarvoor de Euro‐
pese service-intervallen werden op‐
gesteld.
Service-display 3 108.

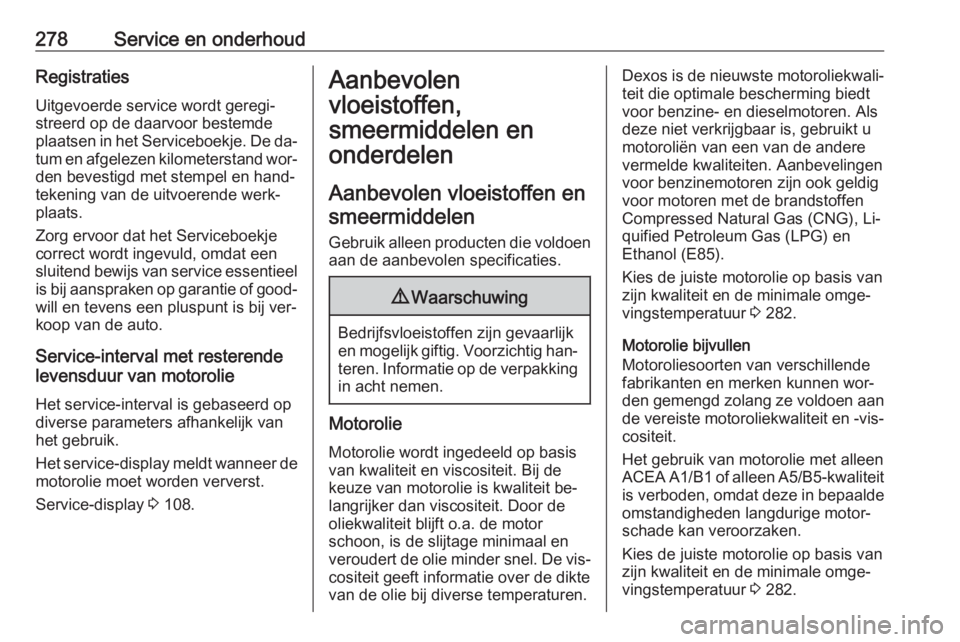

278Service en onderhoudRegistraties
Uitgevoerde service wordt geregi‐ streerd op de daarvoor bestemde
plaatsen in het Serviceboekje. De da‐
tum en afgelezen kilometerstand wor‐ den bevestigd met stempel en hand‐
tekening van de uitvoerende werk‐
plaats.
Zorg ervoor dat het Serviceboekje
correct wordt ingevuld, omdat een
sluitend bewijs van service essentieel is bij aanspraken op garantie of good‐
will en tevens een pluspunt is bij ver‐
koop van de auto.
Service-interval met resterende
levensduur van motorolie
Het service-interval is gebaseerd op
diverse parameters afhankelijk van
het gebruik.
Het service-display meldt wanneer de motorolie moet worden ververst.
Service-display 3 108.Aanbevolen
vloeistoffen,
smeermiddelen en
onderdelen
Aanbevolen vloeistoffen en smeermiddelen
Gebruik alleen producten die voldoen aan de aanbevolen specificaties.9 Waarschuwing
Bedrijfsvloeistoffen zijn gevaarlijk
en mogelijk giftig. Voorzichtig han‐ teren. Informatie op de verpakking in acht nemen.
Motorolie
Motorolie wordt ingedeeld op basis
van kwaliteit en viscositeit. Bij de
keuze van motorolie is kwaliteit be‐
langrijker dan viscositeit. Door de
oliekwaliteit blijft o.a. de motor
schoon, is de slijtage minimaal en
veroudert de olie minder snel. De vis‐
cositeit geeft informatie over de dikte
van de olie bij diverse temperaturen.
Dexos is de nieuwste motoroliekwali‐
teit die optimale bescherming biedt
voor benzine- en dieselmotoren. Als
deze niet verkrijgbaar is, gebruikt u
motoroliën van een van de andere
vermelde kwaliteiten. Aanbevelingen
voor benzinemotoren zijn ook geldig
voor motoren met de brandstoffen
Compressed Natural Gas (CNG), Li‐
quified Petroleum Gas (LPG) en
Ethanol (E85).
Kies de juiste motorolie op basis van
zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 282.
Motorolie bijvullen
Motoroliesoorten van verschillende
fabrikanten en merken kunnen wor‐
den gemengd zolang ze voldoen aan de vereiste motoroliekwaliteit en -vis‐
cositeit.
Het gebruik van motorolie met alleen
ACEA A1/B1 of alleen A5/B5-kwaliteit is verboden, omdat deze in bepaalde
omstandigheden langdurige motor‐
schade kan veroorzaken.
Kies de juiste motorolie op basis van
zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 282.
