OPEL ZAFIRA C 2016.5 Infotainment-Handbuch (in German)
Manufacturer: OPEL, Model Year: 2016.5, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2016.5Pages: 185, PDF-Größe: 2.93 MB

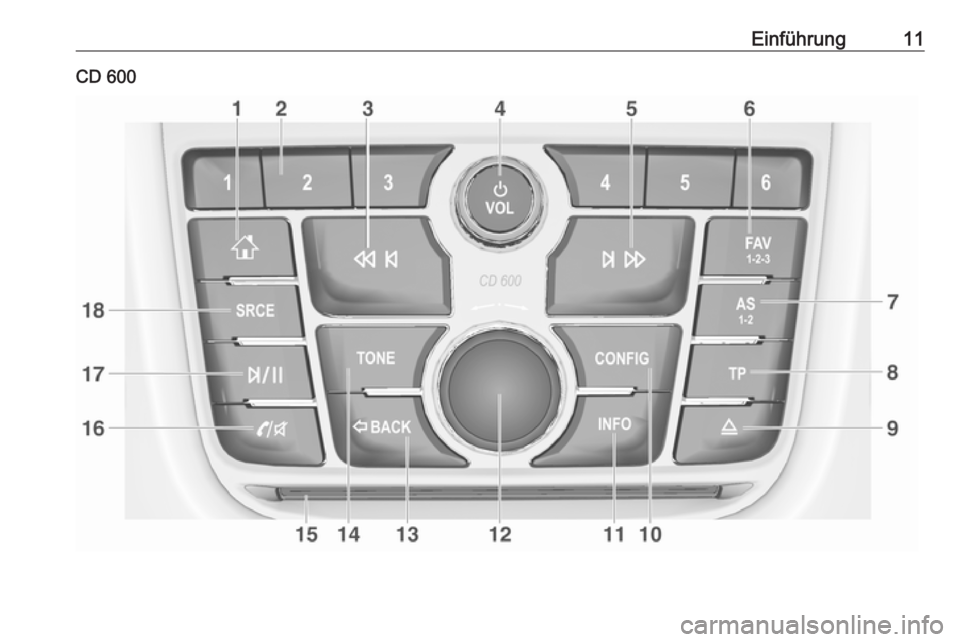

Page 11 of 185
Einführung11CD 600

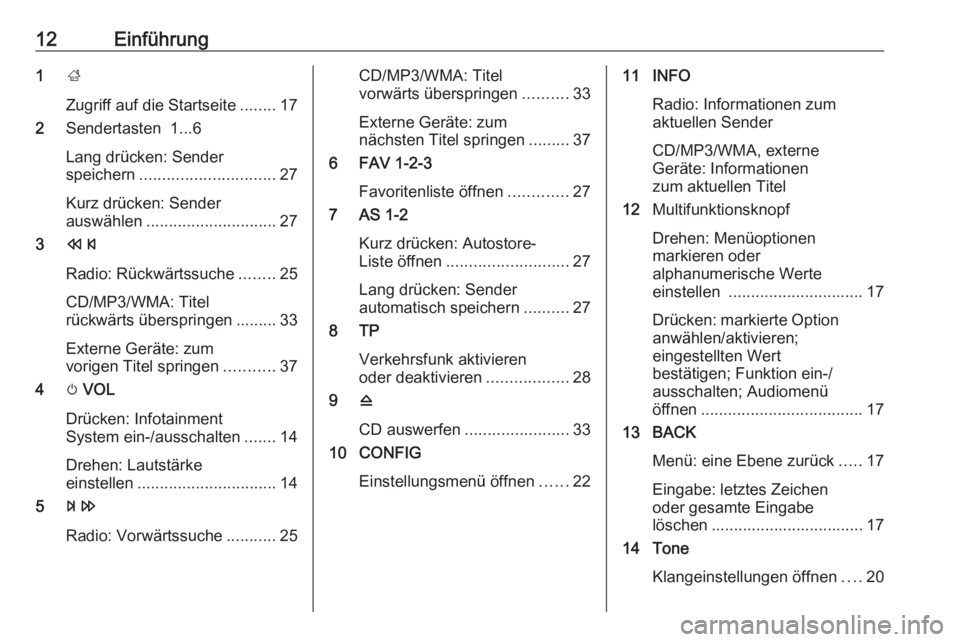

Page 12 of 185
12Einführung1;
Zugriff auf die Startseite ........17
2 Sendertasten 1...6
Lang drücken: Sender
speichern .............................. 27
Kurz drücken: Sender
auswählen ............................. 27
3 s
Radio: Rückwärtssuche ........25
CD/MP3/WMA: Titel
rückwärts überspringen ......... 33
Externe Geräte: zum
vorigen Titel springen ...........37
4 m VOL
Drücken: Infotainment
System ein-/ausschalten .......14
Drehen: Lautstärke
einstellen ............................... 14
5 u
Radio: Vorwärtssuche ...........25CD/MP3/WMA: Titel
vorwärts überspringen ..........33
Externe Geräte: zum
nächsten Titel springen .........37
6 FAV 1-2-3
Favoritenliste öffnen .............27
7 AS 1-2
Kurz drücken: Autostore-
Liste öffnen ........................... 27
Lang drücken: Sender
automatisch speichern ..........27
8 TP
Verkehrsfunk aktivieren
oder deaktivieren ..................28
9 d
CD auswerfen ....................... 33
10 CONFIG
Einstellungsmenü öffnen ......2211 INFO
Radio: Informationen zumaktuellen Sender
CD/MP3/WMA, externe
Geräte: Informationen
zum aktuellen Titel
12 Multifunktionsknopf
Drehen: Menüoptionen
markieren oder
alphanumerische Werte
einstellen .............................. 17
Drücken: markierte Option
anwählen/aktivieren;
eingestellten Wert
bestätigen; Funktion ein-/
ausschalten; Audiomenü
öffnen .................................... 17
13 BACK
Menü: eine Ebene zurück .....17
Eingabe: letztes Zeichen
oder gesamte Eingabe
löschen .................................. 17
14 Tone
Klangeinstellungen öffnen ....20

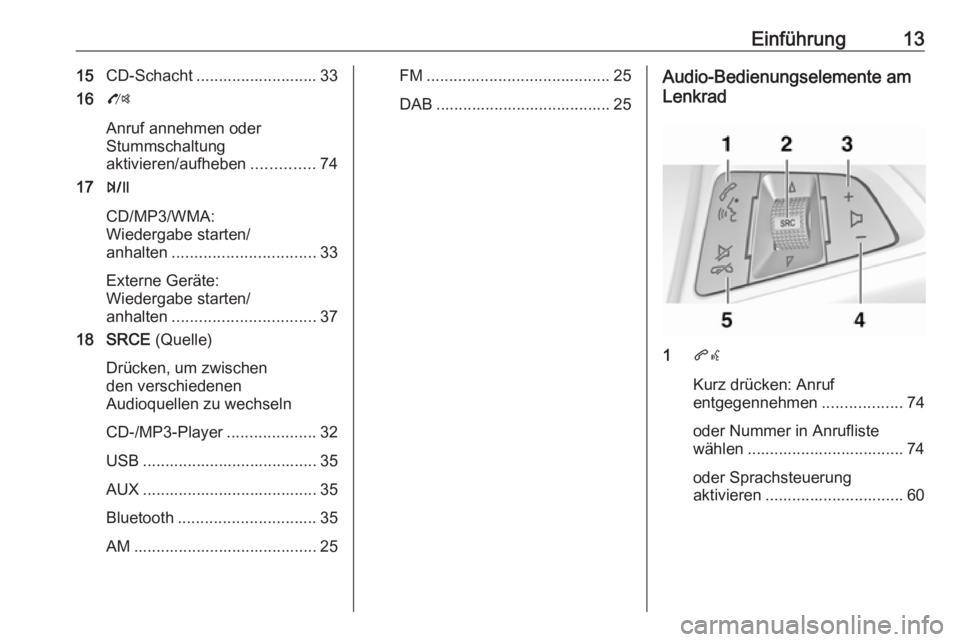

Page 13 of 185
Einführung1315CD-Schacht ........................... 33
16 O
Anruf annehmen oder
Stummschaltung
aktivieren/aufheben ..............74
17 T
CD/MP3/WMA:
Wiedergabe starten/
anhalten ................................ 33
Externe Geräte:
Wiedergabe starten/
anhalten ................................ 37
18 SRCE (Quelle)
Drücken, um zwischen
den verschiedenen
Audioquellen zu wechseln
CD-/MP3-Player ....................32
USB ....................................... 35
AUX ....................................... 35
Bluetooth ............................... 35
AM ......................................... 25FM ......................................... 25
DAB ....................................... 25Audio-Bedienungselemente am
Lenkrad
1 qw
Kurz drücken: Anruf
entgegennehmen ..................74
oder Nummer in Anrufliste
wählen ................................... 74
oder Sprachsteuerung
aktivieren ............................... 60

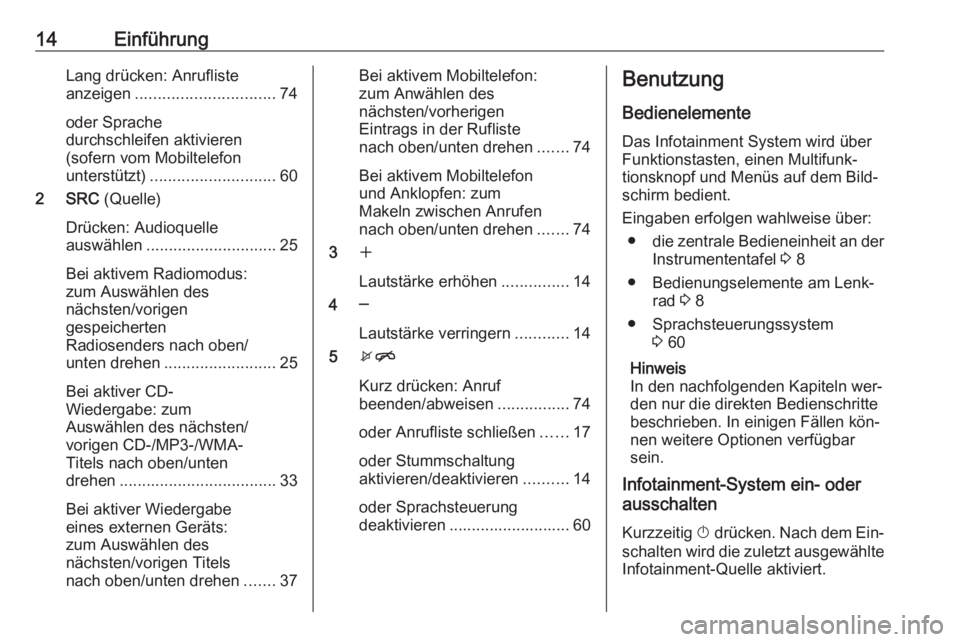

Page 14 of 185
14EinführungLang drücken: Anrufliste
anzeigen ............................... 74
oder Sprache
durchschleifen aktivieren
(sofern vom Mobiltelefon
unterstützt) ............................ 60
2 SRC (Quelle)
Drücken: Audioquelle
auswählen ............................. 25
Bei aktivem Radiomodus:
zum Auswählen des
nächsten/vorigen
gespeicherten
Radiosenders nach oben/
unten drehen ......................... 25
Bei aktiver CD-
Wiedergabe: zum
Auswählen des nächsten/
vorigen CD-/MP3-/WMA-
Titels nach oben/unten
drehen ................................... 33
Bei aktiver Wiedergabe
eines externen Geräts:
zum Auswählen des
nächsten/vorigen Titels
nach oben/unten drehen .......37Bei aktivem Mobiltelefon:
zum Anwählen des
nächsten/vorherigen
Eintrags in der Rufliste
nach oben/unten drehen .......74
Bei aktivem Mobiltelefon
und Anklopfen: zum
Makeln zwischen Anrufen
nach oben/unten drehen .......74
3 w
Lautstärke erhöhen ...............14
4 ─
Lautstärke verringern ............14
5 xn
Kurz drücken: Anruf
beenden/abweisen ................74
oder Anrufliste schließen ......17
oder Stummschaltung
aktivieren/deaktivieren ..........14
oder Sprachsteuerung
deaktivieren ........................... 60Benutzung
Bedienelemente
Das Infotainment System wird über
Funktionstasten, einen Multifunk‐ tionsknopf und Menüs auf dem Bild‐
schirm bedient.
Eingaben erfolgen wahlweise über: ● die zentrale Bedieneinheit an der
Instrumententafel 3 8
● Bedienungselemente am Lenk‐ rad 3 8
● Sprachsteuerungssystem 3 60
Hinweis
In den nachfolgenden Kapiteln wer‐
den nur die direkten Bedienschritte
beschrieben. In einigen Fällen kön‐
nen weitere Optionen verfügbar sein.
Infotainment-System ein- oder
ausschalten
Kurzzeitig X drücken. Nach dem Ein‐
schalten wird die zuletzt ausgewählte
Infotainment-Quelle aktiviert.

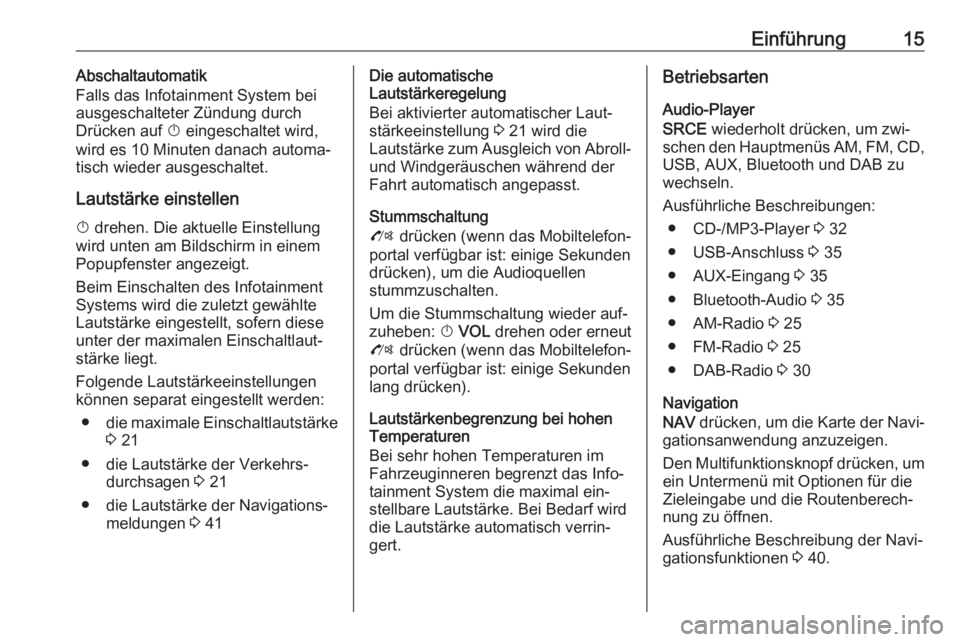

Page 15 of 185
Einführung15Abschaltautomatik
Falls das Infotainment System bei
ausgeschalteter Zündung durch
Drücken auf X eingeschaltet wird,
wird es 10 Minuten danach automa‐
tisch wieder ausgeschaltet.
Lautstärke einstellen
X drehen. Die aktuelle Einstellung
wird unten am Bildschirm in einem
Popupfenster angezeigt.
Beim Einschalten des Infotainment
Systems wird die zuletzt gewählte
Lautstärke eingestellt, sofern diese
unter der maximalen Einschaltlaut‐
stärke liegt.
Folgende Lautstärkeeinstellungen
können separat eingestellt werden:
● die maximale Einschaltlautstärke
3 21
● die Lautstärke der Verkehrs‐ durchsagen 3 21
● die Lautstärke der Navigations‐ meldungen 3 41Die automatische
Lautstärkeregelung
Bei aktivierter automatischer Laut‐
stärkeeinstellung 3 21 wird die
Lautstärke zum Ausgleich von Abroll- und Windgeräuschen während der
Fahrt automatisch angepasst.
Stummschaltung
O drücken (wenn das Mobiltelefon‐
portal verfügbar ist: einige Sekunden drücken), um die Audioquellen
stummzuschalten.
Um die Stummschaltung wieder auf‐
zuheben: X VOL drehen oder erneut
O drücken (wenn das Mobiltelefon‐
portal verfügbar ist: einige Sekunden lang drücken).
Lautstärkenbegrenzung bei hohen
Temperaturen
Bei sehr hohen Temperaturen im
Fahrzeuginneren begrenzt das Info‐
tainment System die maximal ein‐
stellbare Lautstärke. Bei Bedarf wird
die Lautstärke automatisch verrin‐
gert.Betriebsarten
Audio-Player
SRCE wiederholt drücken, um zwi‐
schen den Hauptmenüs AM, FM , CD,
USB, AUX, Bluetooth und DAB zu wechseln.
Ausführliche Beschreibungen: ● CD-/MP3-Player 3 32
● USB-Anschluss 3 35
● AUX-Eingang 3 35
● Bluetooth-Audio 3 35
● AM-Radio 3 25
● FM-Radio 3 25
● DAB-Radio 3 30
Navigation
NAV drücken, um die Karte der Navi‐
gationsanwendung anzuzeigen.
Den Multifunktionsknopf drücken, um ein Untermenü mit Optionen für die
Zieleingabe und die Routenberech‐
nung zu öffnen.
Ausführliche Beschreibung der Navi‐ gationsfunktionen 3 40.
Page 16 of 185
16EinführungMobiltelefon
O drücken, um das Telefonhaupt‐
menü mit Optionen zur Eingabe und
Auswahl von Rufnummern anzuzei‐
gen.
Ausführliche Beschreibung der Mobil‐ telefonfunktionen 3 71.
Hinweis
Über die Anwendung Kurzinfo kön‐
nen zusammenfassende Informatio‐ nen zu den Audioquellen und zur ak‐
tuellen Navigationssitzung ange‐
zeigt werden.
Page 17 of 185

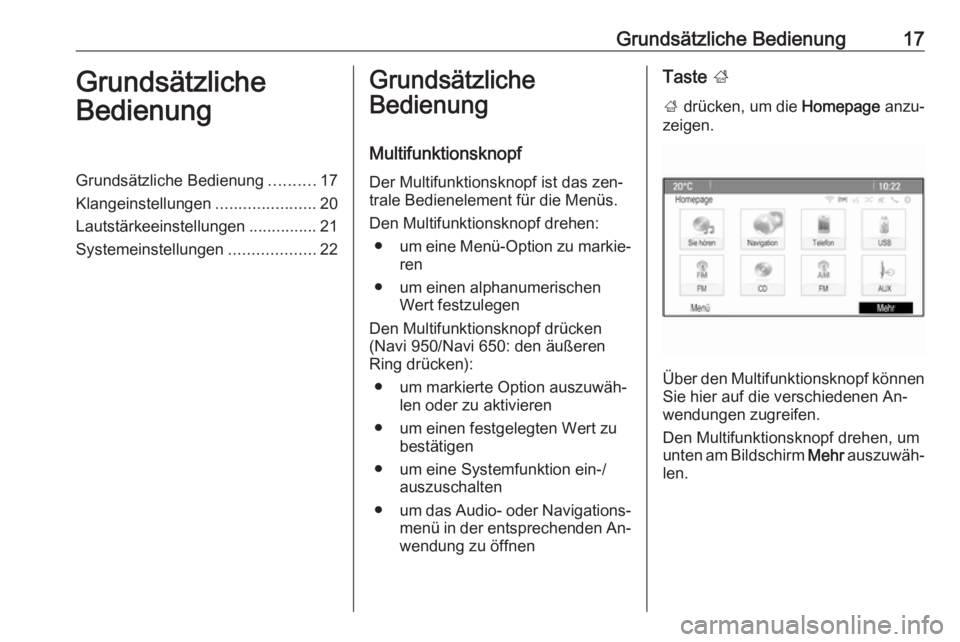

Grundsätzliche Bedienung17Grundsätzliche
BedienungGrundsätzliche Bedienung ..........17
Klangeinstellungen ......................20
Lautstärkeeinstellungen ...............21
Systemeinstellungen ...................22Grundsätzliche
Bedienung
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienelement für die Menüs.
Den Multifunktionsknopf drehen: ● um eine Menü-Option zu markie‐
ren
● um einen alphanumerischen Wert festzulegen
Den Multifunktionsknopf drücken
(Navi 950/Navi 650: den äußeren
Ring drücken):
● um markierte Option auszuwäh‐ len oder zu aktivieren
● um einen festgelegten Wert zu bestätigen
● um eine Systemfunktion ein-/ auszuschalten
● um das Audio- oder Navigations‐
menü in der entsprechenden An‐
wendung zu öffnenTaste ;
; drücken, um die Homepage anzu‐
zeigen.
Über den Multifunktionsknopf können
Sie hier auf die verschiedenen An‐
wendungen zugreifen.
Den Multifunktionsknopf drehen, um
unten am Bildschirm Mehr auszuwäh‐
len.

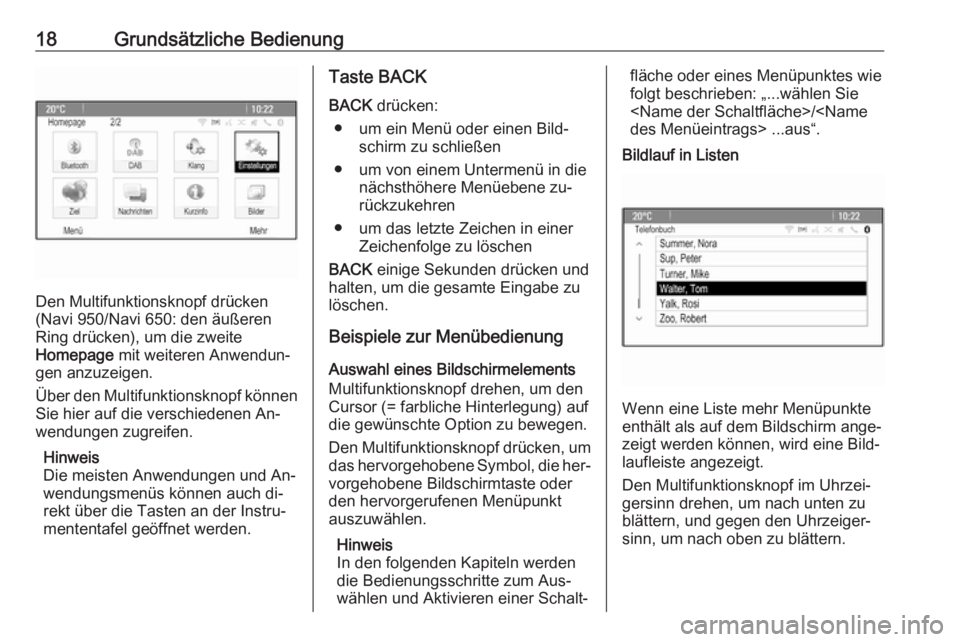

Page 18 of 185
18Grundsätzliche Bedienung
Den Multifunktionsknopf drücken
(Navi 950/Navi 650: den äußeren
Ring drücken), um die zweite
Homepage mit weiteren Anwendun‐
gen anzuzeigen.
Über den Multifunktionsknopf können
Sie hier auf die verschiedenen An‐
wendungen zugreifen.
Hinweis
Die meisten Anwendungen und An‐
wendungsmenüs können auch di‐
rekt über die Tasten an der Instru‐
mententafel geöffnet werden.
Taste BACK
BACK drücken:
● um ein Menü oder einen Bild‐ schirm zu schließen
● um von einem Untermenü in die nächsthöhere Menüebene zu‐rückzukehren
● um das letzte Zeichen in einer Zeichenfolge zu löschen
BACK einige Sekunden drücken und
halten, um die gesamte Eingabe zu
löschen.
Beispiele zur Menübedienung
Auswahl eines Bildschirmelements
Multifunktionsknopf drehen, um den
Cursor (= farbliche Hinterlegung) auf
die gewünschte Option zu bewegen.
Den Multifunktionsknopf drücken, um das hervorgehobene Symbol, die her‐
vorgehobene Bildschirmtaste oder
den hervorgerufenen Menüpunkt auszuwählen.
Hinweis
In den folgenden Kapiteln werden
die Bedienungsschritte zum Aus‐
wählen und Aktivieren einer Schalt‐fläche oder eines Menüpunktes wie
folgt beschrieben: „...wählen Sie
Bildlauf in Listen
Wenn eine Liste mehr Menüpunkte
enthält als auf dem Bildschirm ange‐ zeigt werden können, wird eine Bild‐
laufleiste angezeigt.
Den Multifunktionsknopf im Uhrzei‐
gersinn drehen, um nach unten zu
blättern, und gegen den Uhrzeiger‐
sinn, um nach oben zu blättern.

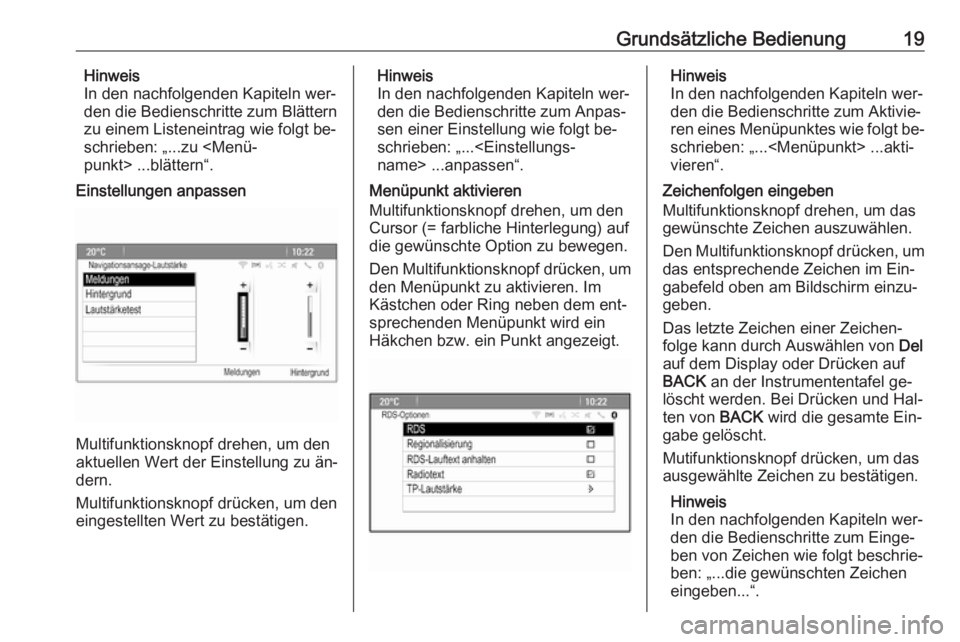

Page 19 of 185
Grundsätzliche Bedienung19Hinweis
In den nachfolgenden Kapiteln wer‐
den die Bedienschritte zum Blättern
zu einem Listeneintrag wie folgt be‐
schrieben: „...zu
Einstellungen anpassen
Multifunktionsknopf drehen, um den
aktuellen Wert der Einstellung zu än‐
dern.
Multifunktionsknopf drücken, um den
eingestellten Wert zu bestätigen.
Hinweis
In den nachfolgenden Kapiteln wer‐
den die Bedienschritte zum Anpas‐
sen einer Einstellung wie folgt be‐
schrieben: „...
Menüpunkt aktivieren
Multifunktionsknopf drehen, um den
Cursor (= farbliche Hinterlegung) auf
die gewünschte Option zu bewegen.
Den Multifunktionsknopf drücken, um den Menüpunkt zu aktivieren. ImKästchen oder Ring neben dem ent‐
sprechenden Menüpunkt wird ein
Häkchen bzw. ein Punkt angezeigt.Hinweis
In den nachfolgenden Kapiteln wer‐
den die Bedienschritte zum Aktivie‐
ren eines Menüpunktes wie folgt be‐
schrieben: „...
vieren“.
Zeichenfolgen eingeben
Multifunktionsknopf drehen, um das
gewünschte Zeichen auszuwählen.
Den Multifunktionsknopf drücken, um das entsprechende Zeichen im Ein‐
gabefeld oben am Bildschirm einzu‐
geben.
Das letzte Zeichen einer Zeichen‐
folge kann durch Auswählen von Del
auf dem Display oder Drücken auf
BACK an der Instrumententafel ge‐
löscht werden. Bei Drücken und Hal‐ ten von BACK wird die gesamte Ein‐
gabe gelöscht.
Mutifunktionsknopf drücken, um das
ausgewählte Zeichen zu bestätigen.
Hinweis
In den nachfolgenden Kapiteln wer‐
den die Bedienschritte zum Einge‐ ben von Zeichen wie folgt beschrie‐
ben: „...die gewünschten Zeichen
eingeben...“.
Page 20 of 185

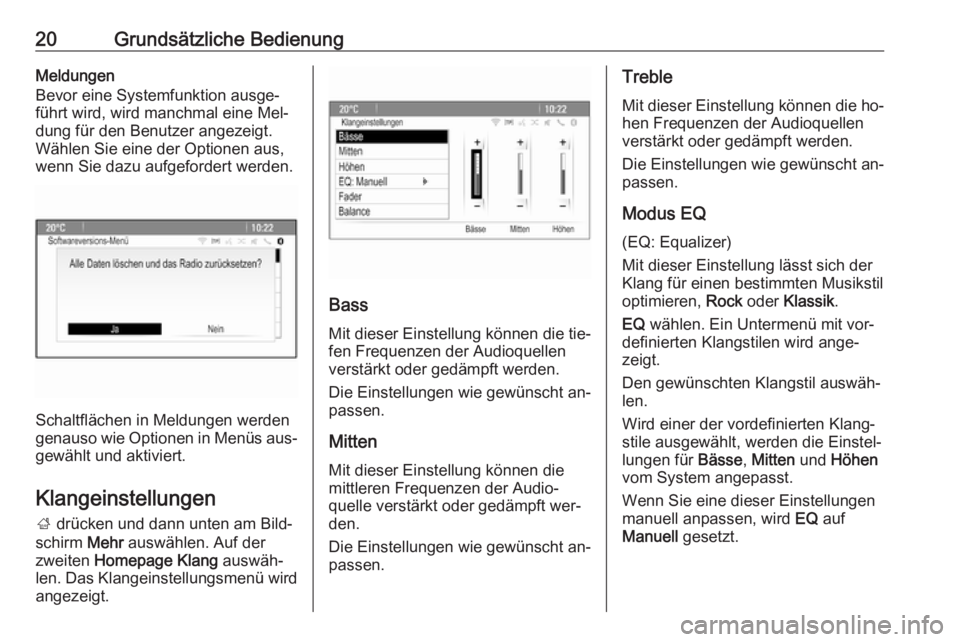

20Grundsätzliche BedienungMeldungen
Bevor eine Systemfunktion ausge‐
führt wird, wird manchmal eine Mel‐
dung für den Benutzer angezeigt.
Wählen Sie eine der Optionen aus,
wenn Sie dazu aufgefordert werden.
Schaltflächen in Meldungen werden
genauso wie Optionen in Menüs aus‐
gewählt und aktiviert.
Klangeinstellungen ; drücken und dann unten am Bild‐
schirm Mehr auswählen. Auf der
zweiten Homepage Klang auswäh‐
len. Das Klangeinstellungsmenü wird
angezeigt.
Bass
Mit dieser Einstellung können die tie‐
fen Frequenzen der Audioquellen
verstärkt oder gedämpft werden.
Die Einstellungen wie gewünscht an‐
passen.
Mitten
Mit dieser Einstellung können die mittleren Frequenzen der Audio‐
quelle verstärkt oder gedämpft wer‐
den.
Die Einstellungen wie gewünscht an‐
passen.
Treble
Mit dieser Einstellung können die ho‐
hen Frequenzen der Audioquellen
verstärkt oder gedämpft werden.
Die Einstellungen wie gewünscht an‐
passen.
Modus EQ
(EQ: Equalizer)
Mit dieser Einstellung lässt sich der
Klang für einen bestimmten Musikstil
optimieren, Rock oder Klassik .
EQ wählen. Ein Untermenü mit vor‐
definierten Klangstilen wird ange‐
zeigt.
Den gewünschten Klangstil auswäh‐
len.
Wird einer der vordefinierten Klang‐
stile ausgewählt, werden die Einstel‐
lungen für Bässe, Mitten und Höhen
vom System angepasst.
Wenn Sie eine dieser Einstellungen
manuell anpassen, wird EQ auf
Manuell gesetzt.
