OPEL ZAFIRA C 2016.5 Instruktionsbog (in Danish)

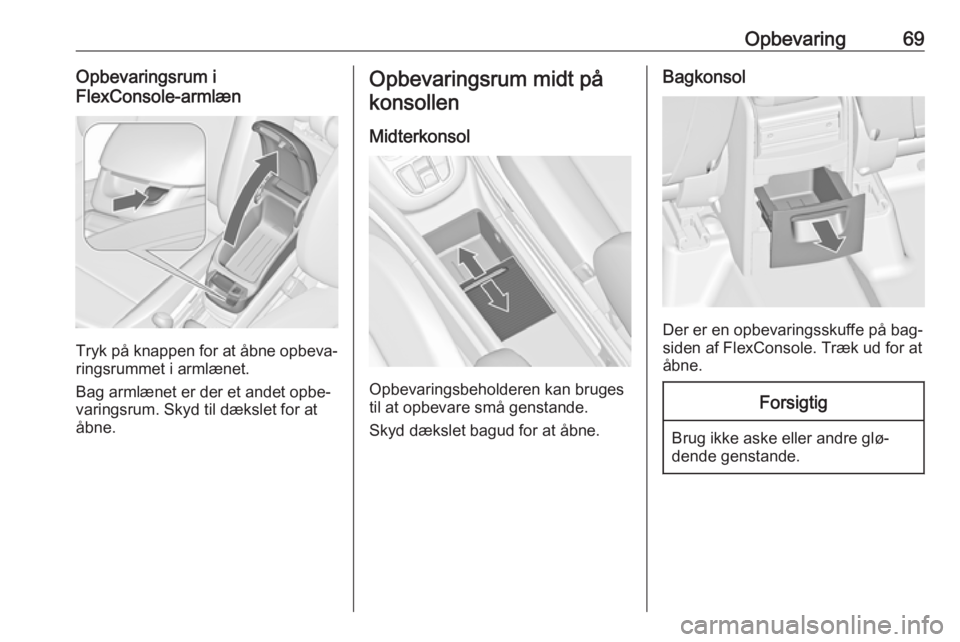

Opbevaring69Opbevaringsrum i
FlexConsole-armlæn
Tryk på knappen for at åbne opbeva‐
ringsrummet i armlænet.
Bag armlænet er der et andet opbe‐
varingsrum. Skyd til dækslet for at
åbne.
Opbevaringsrum midt på
konsollen
Midterkonsol
Opbevaringsbeholderen kan bruges
til at opbevare små genstande.
Skyd dækslet bagud for at åbne.
Bagkonsol
Der er en opbevaringsskuffe på bag‐
siden af FlexConsole. Træk ud for at åbne.
Forsigtig
Brug ikke aske eller andre glø‐
dende genstande.

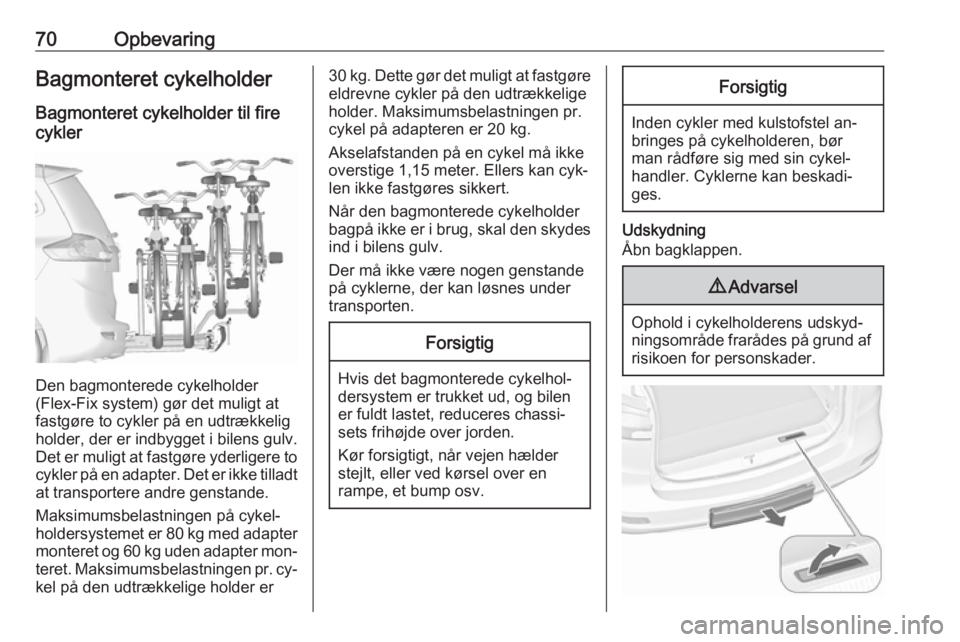

70OpbevaringBagmonteret cykelholder
Bagmonteret cykelholder til fire
cykler
Den bagmonterede cykelholder
(Flex-Fix system) gør det muligt at
fastgøre to cykler på en udtrækkelig
holder, der er indbygget i bilens gulv.
Det er muligt at fastgøre yderligere to cykler på en adapter. Det er ikke tilladt
at transportere andre genstande.
Maksimumsbelastningen på cykel‐
holdersystemet er 80 kg med adapter monteret og 60 kg uden adapter mon‐
teret. Maksimumsbelastningen pr. cy‐ kel på den udtrækkelige holder er
30 kg. Dette gør det muligt at fastgøreeldrevne cykler på den udtrækkelige
holder. Maksimumsbelastningen pr.
cykel på adapteren er 20 kg.
Akselafstanden på en cykel må ikke
overstige 1,15 meter. Ellers kan cyk‐
len ikke fastgøres sikkert.
Når den bagmonterede cykelholder
bagpå ikke er i brug, skal den skydes
ind i bilens gulv.
Der må ikke være nogen genstande
på cyklerne, der kan løsnes under
transporten.Forsigtig
Hvis det bagmonterede cykelhol‐
dersystem er trukket ud, og bilen
er fuldt lastet, reduceres chassi‐ sets frihøjde over jorden.
Kør forsigtigt, når vejen hælder
stejlt, eller ved kørsel over en
rampe, et bump osv.
Forsigtig
Inden cykler med kulstofstel an‐ bringes på cykelholderen, bør
man rådføre sig med sin cykel‐
handler. Cyklerne kan beskadi‐
ges.
Udskydning
Åbn bagklappen.
9 Advarsel
Ophold i cykelholderens udskyd‐
ningsområde frarådes på grund af risikoen for personskader.

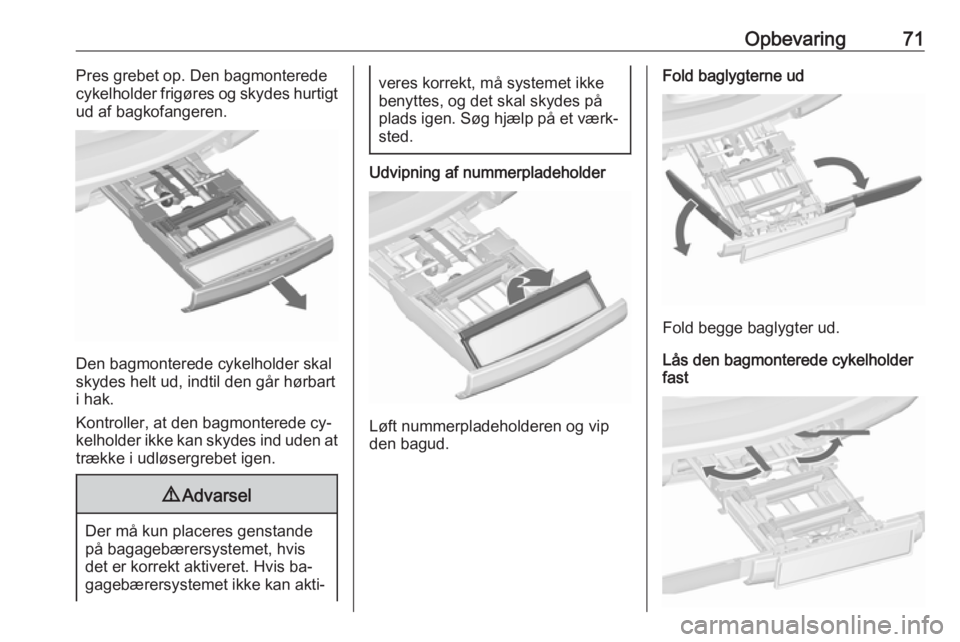

Opbevaring71Pres grebet op. Den bagmonterede
cykelholder frigøres og skydes hurtigt
ud af bagkofangeren.
Den bagmonterede cykelholder skal
skydes helt ud, indtil den går hørbart
i hak.
Kontroller, at den bagmonterede cy‐
kelholder ikke kan skydes ind uden at
trække i udløsergrebet igen.
9 Advarsel
Der må kun placeres genstande
på bagagebærersystemet, hvis
det er korrekt aktiveret. Hvis ba‐
gagebærersystemet ikke kan akti‐
veres korrekt, må systemet ikke benyttes, og det skal skydes på
plads igen. Søg hjælp på et værk‐
sted.
Udvipning af nummerpladeholder
Løft nummerpladeholderen og vip
den bagud.
Fold baglygterne ud
Fold begge baglygter ud.
Lås den bagmonterede cykelholder
fast

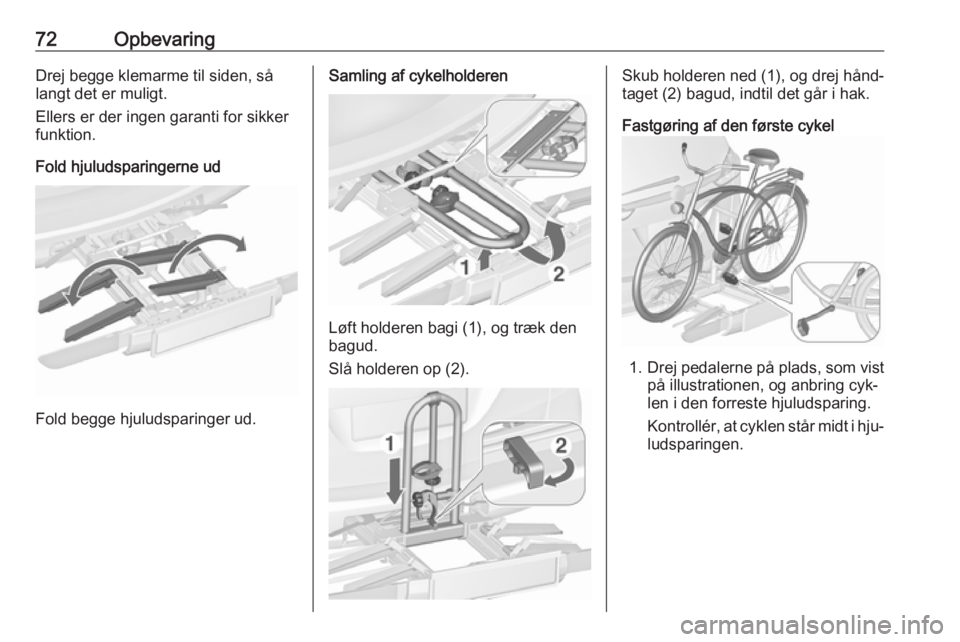

72OpbevaringDrej begge klemarme til siden, sålangt det er muligt.
Ellers er der ingen garanti for sikker
funktion.
Fold hjuludsparingerne ud
Fold begge hjuludsparinger ud.
Samling af cykelholderen
Løft holderen bagi (1), og træk den
bagud.
Slå holderen op (2).
Skub holderen ned (1), og drej hånd‐
taget (2) bagud, indtil det går i hak.
Fastgøring af den første cykel
1. Drej pedalerne på plads, som vist
på illustrationen, og anbring cyk‐
len i den forreste hjuludsparing.
Kontrollér, at cyklen står midt i hju‐
ludsparingen.

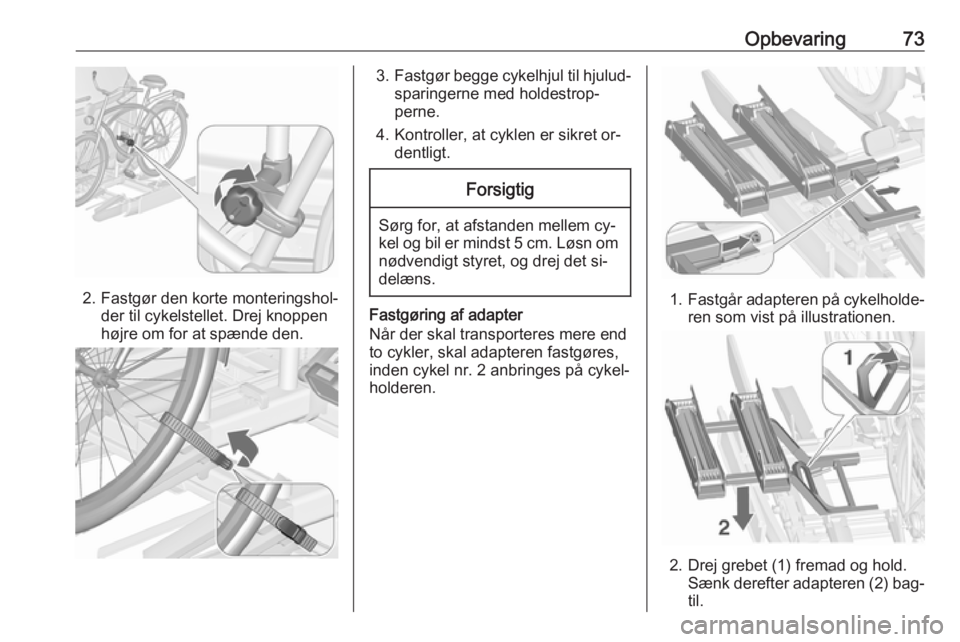

Opbevaring73
2. Fastgør den korte monteringshol‐der til cykelstellet. Drej knoppen
højre om for at spænde den.
3. Fastgør begge cykelhjul til hjulud‐
sparingerne med holdestrop‐
perne.
4. Kontroller, at cyklen er sikret or‐ dentligt.Forsigtig
Sørg for, at afstanden mellem cy‐
kel og bil er mindst 5 cm. Løsn om
nødvendigt styret, og drej det si‐
delæns.
Fastgøring af adapter
Når der skal transporteres mere end
to cykler, skal adapteren fastgøres,
inden cykel nr. 2 anbringes på cykel‐
holderen.1. Fastgår adapteren på cykelholde‐
ren som vist på illustrationen.
2. Drej grebet (1) fremad og hold. Sænk derefter adapteren (2) bag‐
til.

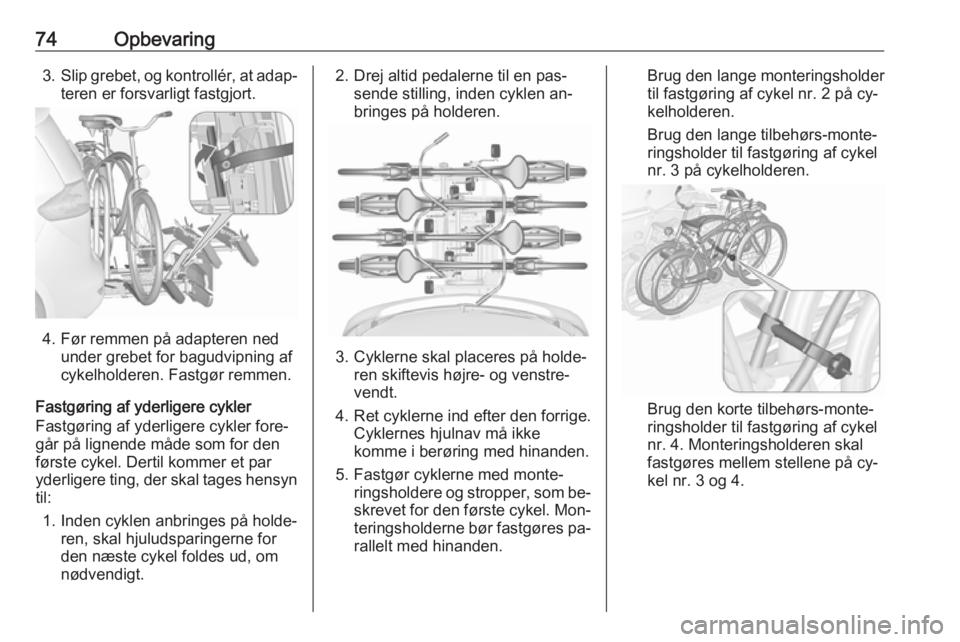

74Opbevaring3.Slip grebet, og kontrollér, at adap‐
teren er forsvarligt fastgjort.
4. Før remmen på adapteren ned under grebet for bagudvipning af
cykelholderen. Fastgør remmen.
Fastgøring af yderligere cykler
Fastgøring af yderligere cykler fore‐
går på lignende måde som for den
første cykel. Dertil kommer et par
yderligere ting, der skal tages hensyn
til:
1. Inden cyklen anbringes på holde‐ ren, skal hjuludsparingerne for
den næste cykel foldes ud, om
nødvendigt.
2. Drej altid pedalerne til en pas‐ sende stilling, inden cyklen an‐
bringes på holderen.
3. Cyklerne skal placeres på holde‐ ren skiftevis højre- og venstre‐
vendt.
4. Ret cyklerne ind efter den forrige. Cyklernes hjulnav må ikke
komme i berøring med hinanden.
5. Fastgør cyklerne med monte‐ ringsholdere og stropper, som be‐
skrevet for den første cykel. Mon‐ teringsholderne bør fastgøres pa‐
rallelt med hinanden.
Brug den lange monteringsholder
til fastgøring af cykel nr. 2 på cy‐
kelholderen.
Brug den lange tilbehørs-monte‐
ringsholder til fastgøring af cykel nr. 3 på cykelholderen.
Brug den korte tilbehørs-monte‐
ringsholder til fastgøring af cykel nr. 4. Monteringsholderen skal
fastgøres mellem stellene på cy‐ kel nr. 3 og 4.

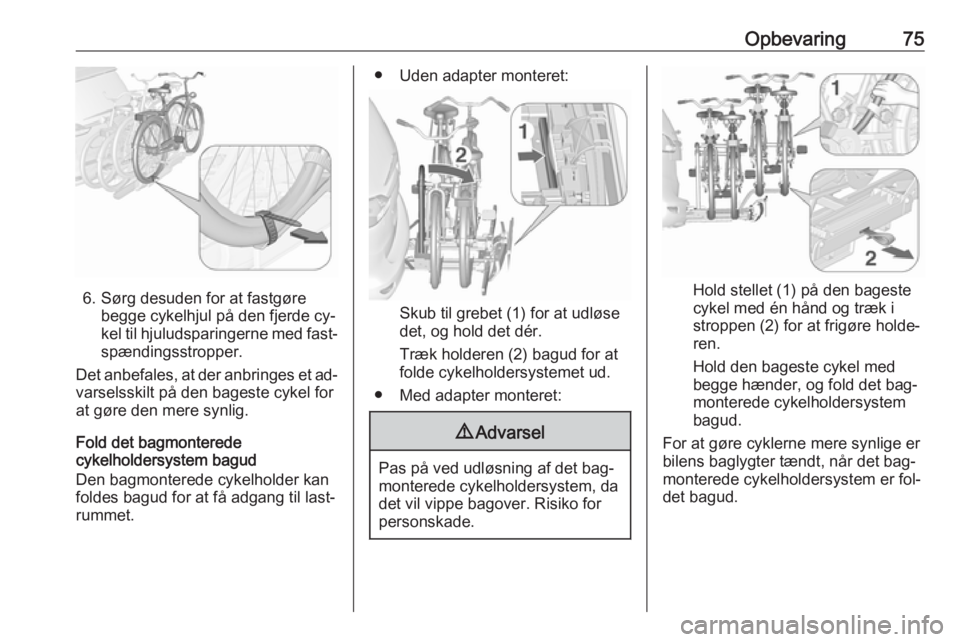

Opbevaring75
6. Sørg desuden for at fastgørebegge cykelhjul på den fjerde cy‐
kel til hjuludsparingerne med fast‐
spændingsstropper.
Det anbefales, at der anbringes et ad‐ varselsskilt på den bageste cykel for
at gøre den mere synlig.
Fold det bagmonterede
cykelholdersystem bagud
Den bagmonterede cykelholder kan
foldes bagud for at få adgang til last‐
rummet.
● Uden adapter monteret:
Skub til grebet (1) for at udløse
det, og hold det dér.
Træk holderen (2) bagud for at folde cykelholdersystemet ud.
● Med adapter monteret:
9 Advarsel
Pas på ved udløsning af det bag‐
monterede cykelholdersystem, da
det vil vippe bagover. Risiko for
personskade.
Hold stellet (1) på den bageste
cykel med én hånd og træk i stroppen (2) for at frigøre holde‐
ren.
Hold den bageste cykel med begge hænder, og fold det bag‐
monterede cykelholdersystem
bagud.
For at gøre cyklerne mere synlige er
bilens baglygter tændt, når det bag‐
monterede cykelholdersystem er fol‐
det bagud.

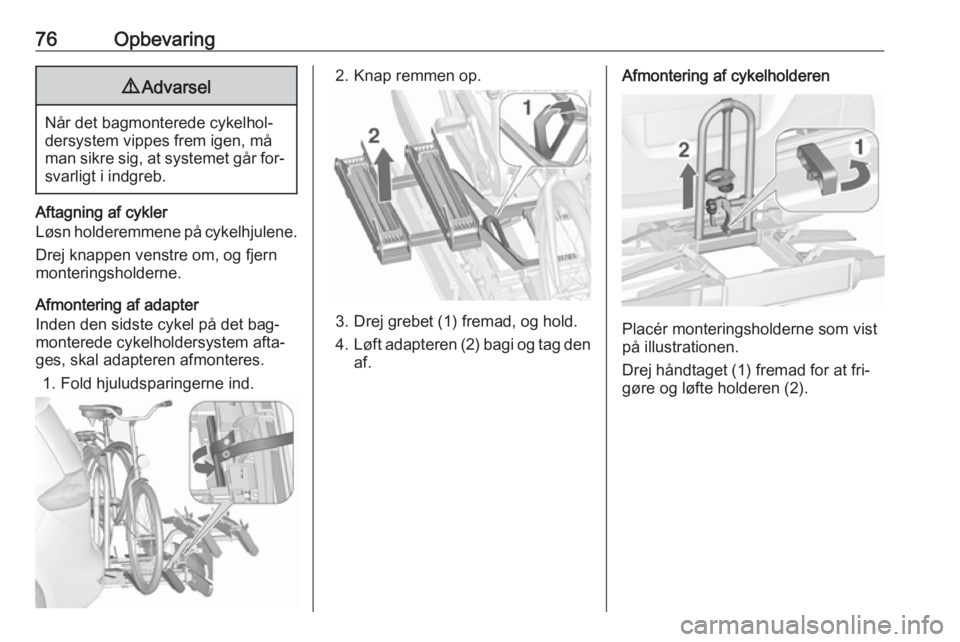

76Opbevaring9Advarsel
Når det bagmonterede cykelhol‐
dersystem vippes frem igen, må
man sikre sig, at systemet går for‐
svarligt i indgreb.
Aftagning af cykler
Løsn holderemmene på cykelhjulene.
Drej knappen venstre om, og fjern
monteringsholderne.
Afmontering af adapter
Inden den sidste cykel på det bag‐
monterede cykelholdersystem afta‐
ges, skal adapteren afmonteres.
1. Fold hjuludsparingerne ind.
2. Knap remmen op.
3. Drej grebet (1) fremad, og hold.
4. Løft adapteren (2) bagi og tag den
af.
Afmontering af cykelholderen
Placér monteringsholderne som vist
på illustrationen.
Drej håndtaget (1) fremad for at fri‐ gøre og løfte holderen (2).

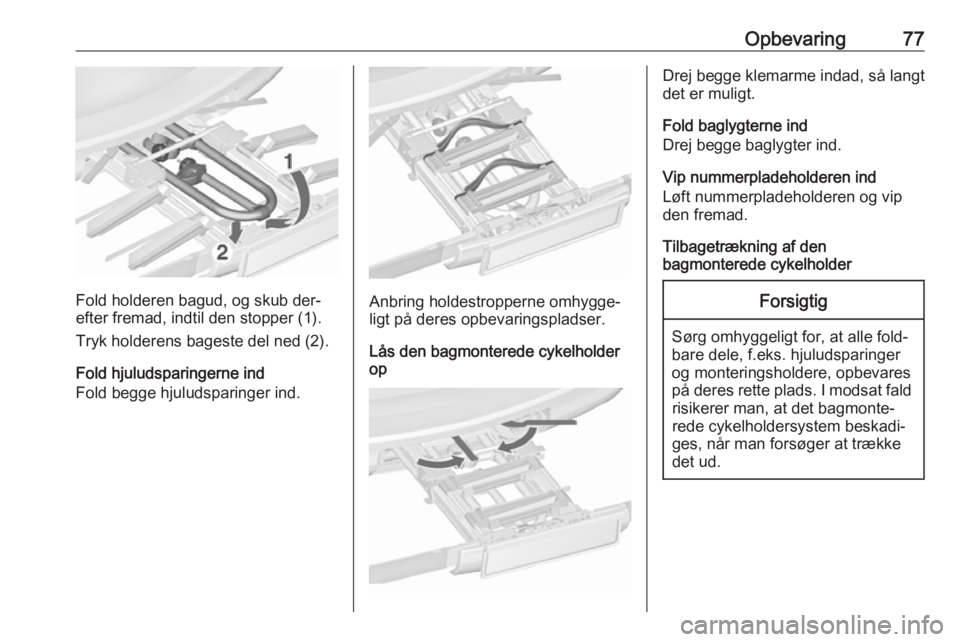

Opbevaring77
Fold holderen bagud, og skub der‐
efter fremad, indtil den stopper (1).
Tryk holderens bageste del ned (2).
Fold hjuludsparingerne ind
Fold begge hjuludsparinger ind.Anbring holdestropperne omhygge‐
ligt på deres opbevaringspladser.
Lås den bagmonterede cykelholder
op
Drej begge klemarme indad, så langt
det er muligt.
Fold baglygterne ind
Drej begge baglygter ind.
Vip nummerpladeholderen ind
Løft nummerpladeholderen og vip den fremad.
Tilbagetrækning af den
bagmonterede cykelholderForsigtig
Sørg omhyggeligt for, at alle fold‐
bare dele, f.eks. hjuludsparinger og monteringsholdere, opbevares
på deres rette plads. I modsat fald risikerer man, at det bagmonte‐
rede cykelholdersystem beskadi‐
ges, når man forsøger at trække
det ud.

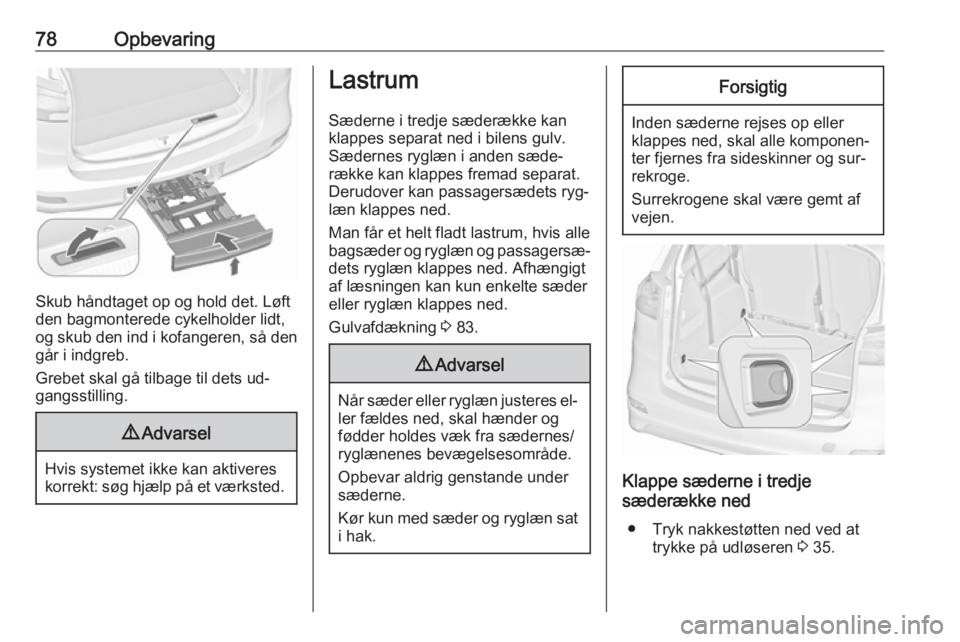

78Opbevaring
Skub håndtaget op og hold det. Løft
den bagmonterede cykelholder lidt,
og skub den ind i kofangeren, så den går i indgreb.
Grebet skal gå tilbage til dets ud‐
gangsstilling.
9 Advarsel
Hvis systemet ikke kan aktiveres
korrekt: søg hjælp på et værksted.
Lastrum
Sæderne i tredje sæderække kan
klappes separat ned i bilens gulv.
Sædernes ryglæn i anden sæde‐
række kan klappes fremad separat. Derudover kan passagersædets ryg‐
læn klappes ned.
Man får et helt fladt lastrum, hvis alle
bagsæder og ryglæn og passagersæ‐ dets ryglæn klappes ned. Afhængigt
af læsningen kan kun enkelte sæder
eller ryglæn klappes ned.
Gulvafdækning 3 83.9 Advarsel
Når sæder eller ryglæn justeres el‐
ler fældes ned, skal hænder og
fødder holdes væk fra sædernes/
ryglænenes bevægelsesområde.
Opbevar aldrig genstande under
sæderne.
Kør kun med sæder og ryglæn sat i hak.
Forsigtig
Inden sæderne rejses op eller
klappes ned, skal alle komponen‐
ter fjernes fra sideskinner og sur‐
rekroge.
Surrekrogene skal være gemt af
vejen.
Klappe sæderne i tredje
sæderække ned
● Tryk nakkestøtten ned ved at trykke på udløseren 3 35.
