Rangement89Le tapis de protection est repliable
longitudinalement en 4 parties (stan‐
dard) ou en 8 parties (revêtement fle‐
xible) avec une fermeture éclair cen‐ trale et repliable transversalement en
4 parties.
Quelques exemples d'utilisation du
tapis sont indiqués ci-après.
Avant de plier et d'étendre le tapis,
tous les composants doivent être re‐
tirés des rails latéraux et des anneaux d'arrimage. Les anneaux d'arrimage
doivent être en position rangée.
Recouvrir le coffre entre le hayon et
la deuxième rangée de sièges est
possible avec le tapis de protection
intérieur ou le tapis de protection
intérieur de revêtement flexible étant
replié au niveau de la fermeture éclair
pour le réduire de moitié (double cou‐ che).
Le tapis est situé replié en quatre der‐ rière les sièges relevés de la troi‐
sième rangée.
● Rabattre la troisième rangée de sièges.
● Étendre les parties du tapis re‐
plié, de manière à ce que la pre‐
mière partie soit remontée le long du dossier de la deuxième ran‐
gée.
● Lors du rabattement des dossiers
de la deuxième rangée de siè‐
ges, le tapis s'étend automati‐ quement et recouvre l'espace en‐ tre les deux rangées de sièges.
● Pour qu'un siège de la troisième rangée puisse être relevé, replierle tapis de moitié dans le sens de
la longueur.

90Rangement
● Tirer légèrement le tapis pourprotéger le seuil du coffre lors du
chargement d'objets lourds. Re‐
monter la partie du tapis chevau‐
chante avant de fermer le hayon.
Recouvrir le coffre jusqu'aux dossiers des sièges avant est
Uniquement possible avec le tapis de
protection intérieur de revêtement
flexible étant replié au niveau de la
fermeture éclair pour le réduire de
moitié (double couche).
Le tapis peut être étendu jusqu'à la
deuxième rangée de sièges, comme
cela a été décrit précédemment.● Rabattre les dossiers de la deux‐
ième rangée de sièges.
● Étendre les parties supérieures du tapis plié en deux, de manièreà ce que le coffre soit complète‐
ment recouvert. La première par‐
tie du tapis est maintenant re‐
montée contre les dossiers des
sièges avant.● Replier la partie arrière chevau‐ chante sous le tapis avant de fer‐mer le hayon.
Recouvrir partiellement le coffre est
Uniquement possible avec le tapis de
protection intérieur de revêtement flexible étant replié au niveau de la
fermeture éclair pour le réduire de
moitié (double couche).
par ex., lorsque le dossier latéral n'est
pas rabattu
Le tapis peut être étendu jusqu'à la
deuxième rangée de sièges, comme
cela a été décrit dans la première sec‐ tion.

Rangement91●Rabattre les dossiers qui doivent
être couverts.
● Ouvrir la fermeture éclair derrière
le dossier relevé.
● Tirer le tapis jusqu'à ce que la première partie soit plate sur le
plancher du coffre.
● Remonter dans le sens de la lon‐
gueur la partie qui a été ouverte
avec la fermeture éclair, et la re‐
plier au centre.
● Étendre la partie supérieure du tapis plié en deux sur les dossiers
rabattus.
● Replier la partie arrière chevau‐ chante sous le tapis avant de fer‐mer le hayon.
Procéder de la même manière lors‐
qu'un dossier latéral et le dossier cen‐
tral ne sont pas rabattus.
par ex. , seul le dossier central est ra‐
battu
Le tapis peut être étendu jusqu'à la
deuxième rangée de sièges, comme
cela a été décrit dans la première sec‐ tion.● Rabattre le dossier central à être
recouvert.
● Ouvrir la fermeture éclair des deux côtés derrière les dossiers
gauche et droit.
● Tirer le tapis jusqu'à ce que la première partie soit plate sur le
plancher du coffre.
● Remonter dans le sens de la lon‐
gueur les deux parties qui ont été ouvertes avec la fermeture éclair,
et les replier au centre.

92Rangement
● Étendre ensuite la petite partiesupérieure du tapis plié en deux
sur le dossier central.
● Replier la partie arrière chevau‐ chante sous le tapis avant de fer‐mer le hayon.
Les illustrations suivantes montrent
quelques exemples supplémentaires.Exemple pour des objets longs et
étroits, par ex. des skis.
Exemple de protection latérale.
Exemple de recouvrement du dossier
rabattu sur la deuxième rangée de dossiers et un dossier rabattu de la
troisième rangée.

Rangement93Rails de chargement et
crochets à bagages
Mettre les crochets dans la position
souhaitée dans les rails : pour ce
faire, mettre le crochet dans la rainure
supérieure du rail et l’enfoncer dans
la rainure inférieure.
Anneaux d'arrimage
Les anneaux d'arrimage servent à sé‐ curiser les objets pour éviter qu'ils neglissent, par exemple avec des san‐
gles de serrage ou le filet à bagages.
Système flexible decompartimentage du coffre
Le FlexOrganizer est un système fle‐
xible de compartimentage du coffre.
Le système se compose : ● d'adaptateurs ;
● de filets de rangement ;
● de crochets ;
● d'un filet de séparation modula‐ ble.
Les composants se montent dans
deux rails des panneaux latéraux à l’aide d’adaptateurs et de crochets.
Pose des adaptateurs dans les
rails
Ouvrir la plaque de fixation, placer
l'adaptateur dans la rainure supé‐ rieure et inférieure du rail et les ame‐
ner aux endroits voulus. Basculer la
plaque de fixation vers le haut pour

94Rangementbloquer l'adaptateur. Pour la dépose,
tourner la plaque de fixation vers le
bas et la sortir du rail.
Filet de compartimentage
variable
Introduire les adaptateurs dans les
rails à la position désirée. Assembler
les moitiés des barres de filet.
Pour la pose, comprimer légèrement
les barres et les insérer dans les ou‐
vertures respectives des adapta‐
teurs.
Pour le démontage, comprimer les
barres de filet et les enlever des adap‐ tateurs.
Filet de rangement
Introduire les adaptateurs dans les
rails à la position désirée. Le filet de
rangement peut être accroché aux
adaptateurs.
Pose des crochets dans les rails
Introduire le crochet à la position dé‐
sirée d'abord dans la rainure supé‐
rieure du rail, puis l'enfoncer dans la
rainure inférieure. Pour la dépose,
dégager d'abord de la rainure supé‐
rieure.

Rangement95Filet de séparation devant le
hayon
Poser directement à l'avant du hayon.
Avant la pose, pousser les quatre piè‐ ces d'extrémité dans la tige de filet en
faisant tourner chaque pièce dans le
sens anti-horaire.
Pour la pose, pousser les tiges de filet ensemble et les insérer dans les ou‐
vertures du cadre du hayon. La barre la plus longue doit être placée en
haut.
Pour la dépose, comprimer la barre
du filet et l'extraire.
Filet de sécurité
Le filet de sécurité peut être monté
derrière les sièges de la deuxième
rangée ou les sièges avant.
Le transport de personnes est interdit derrière le filet de sécurité.
Pose derrière la deuxième rangée de sièges
● Des ouvertures pour la pose sont
prévues des deux côtés du cadre
de toit au-dessus de la deuxième rangée de sièges : suspendre et
engager la tige du filet d'un côté,
comprimer la tige et suspendre et
engager l'autre côté.
● Attacher les crochets des san‐ gles du filet de sécurité aux an‐
neaux d'arrimage des deux côtés du coffre.
● Tendre les deux sangles en tirant
sur l'extrémité libre.

96RangementPose derrière les sièges avant
●Des ouvertures pour la pose sont
prévues des deux côtés du cadre
de toit au-dessus des sièges avant : suspendre et engager la
tige du filet d'un côté, comprimer
la tige et suspendre et engager
l'autre côté.
● Attacher les crochets des san‐ gles du filet de sécurité aux an‐
neaux d'arrimage des deux côtés au plancher à l'avant des sièges.
● Tendre les deux sangles en tirant
sur l'extrémité libre.
Dépose
Pousser le bouton sur le tendeur pourrelâcher la sangle des deux côtés.
Détacher les crochets des anneaux.
Décrocher les tiges du filet de sécu‐
rité des supports du cadre de toit.
Rouler le filet et le fixer avec une san‐ gle.
Rangement
Ouvrir le couvercle du rangement
dans le plancher du coffre à l'avant du
hayon.

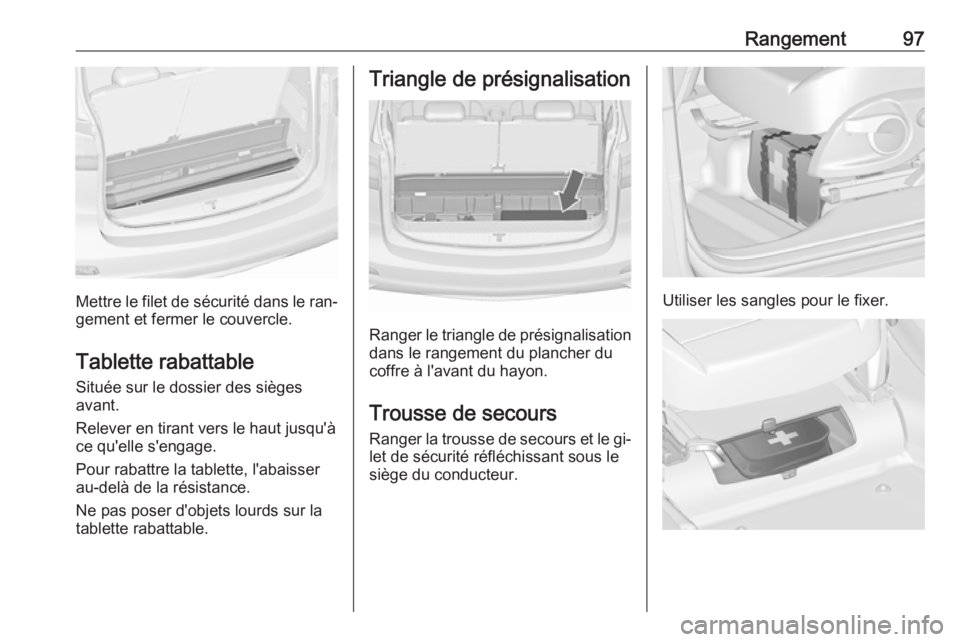

Rangement97
Mettre le filet de sécurité dans le ran‐
gement et fermer le couvercle.
Tablette rabattable Située sur le dossier des sièges
avant.
Relever en tirant vers le haut jusqu'à
ce qu'elle s'engage.
Pour rabattre la tablette, l'abaisser
au-delà de la résistance.
Ne pas poser d'objets lourds sur la
tablette rabattable.
Triangle de présignalisation
Ranger le triangle de présignalisation
dans le rangement du plancher du
coffre à l'avant du hayon.
Trousse de secours
Ranger la trousse de secours et le gi‐
let de sécurité réfléchissant sous le
siège du conducteur.
Utiliser les sangles pour le fixer.

98RangementSur une autre variante, la trousse de
secours est située dans une boîte de
rangement sous le siège du conduc‐
teur. Faire glisser la molette pour ou‐
vrir ou fermer la boîte.Galerie de toit
Pour des raisons de sécurité et pour
éviter d’endommager le toit, nous
vous recommandons d’utiliser le sys‐
tème de galerie de toit homologué
pour votre véhicule. Pour de plus am‐ ples informations, consulter l'atelier.
Respecter les instructions de mon‐
tage et ôter la galerie de toit si elle
n’est pas utilisée.
Montage d'une galerie de toit
Véhicules avec rails de toitFixer la galerie de toit dans la zone
des orifices, comme cela est indiqué
par les flèches sur l'illustration.
Véhicules sans rail de toit
Pour fixer une galerie de toit, ouvrir
les barrettes sur les bandes de toit.
Insérer les dispositifs de fixation dans le dispositif de retenue comme cela
est indiqué sur l'illustration.
