OPEL ZAFIRA C 2016.5 Omaniku käsiraamat (in Estonian)

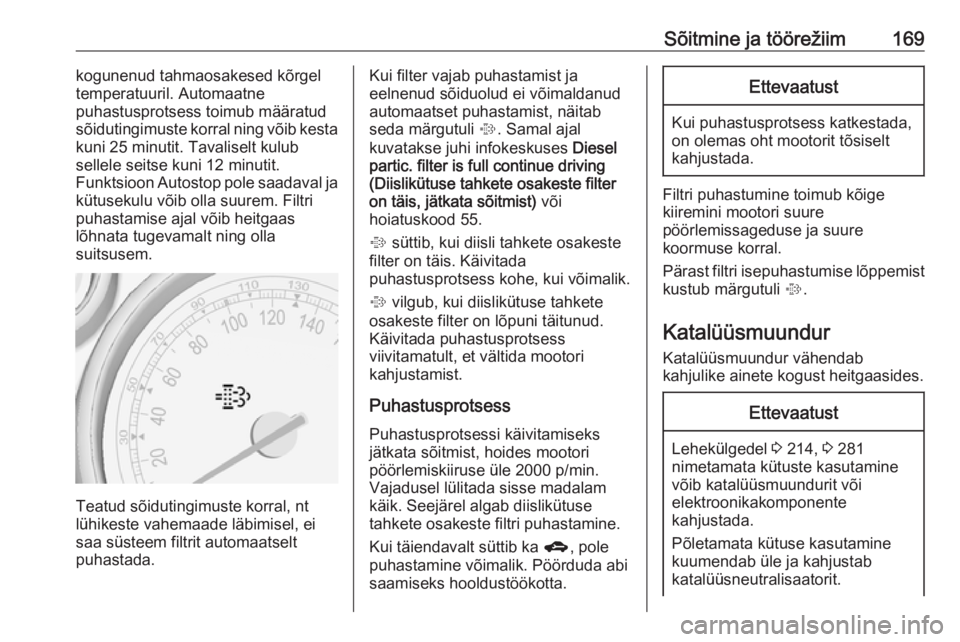

Sõitmine ja töörežiim169kogunenud tahmaosakesed kõrgel
temperatuuril. Automaatne
puhastusprotsess toimub määratud
sõidutingimuste korral ning võib kesta
kuni 25 minutit. Tavaliselt kulub
sellele seitse kuni 12 minutit.
Funktsioon Autostop pole saadaval ja
kütusekulu võib olla suurem. Filtri
puhastamise ajal võib heitgaas
lõhnata tugevamalt ning olla
suitsusem.
Teatud sõidutingimuste korral, nt
lühikeste vahemaade läbimisel, ei saa süsteem filtrit automaatselt
puhastada.
Kui filter vajab puhastamist ja
eelnenud sõiduolud ei võimaldanud
automaatset puhastamist, näitab
seda märgutuli %. Samal ajal
kuvatakse juhi infokeskuses Diesel
partic. filter is full continue driving
(Diislikütuse tahkete osakeste filter
on täis, jätkata sõitmist) või
hoiatuskood 55.
% süttib, kui diisli tahkete osakeste
filter on täis. Käivitada
puhastusprotsess kohe, kui võimalik.
% vilgub, kui diislikütuse tahkete
osakeste filter on lõpuni täitunud.
Käivitada puhastusprotsess
viivitamatult, et vältida mootori
kahjustamist.
Puhastusprotsess Puhastusprotsessi käivitamiseks
jätkata sõitmist, hoides mootori
pöörlemiskiiruse üle 2000 p/min. Vajadusel lülitada sisse madalam
käik. Seejärel algab diislikütuse
tahkete osakeste filtri puhastamine.
Kui täiendavalt süttib ka g, pole
puhastamine võimalik. Pöörduda abi
saamiseks hooldustöökotta.Ettevaatust
Kui puhastusprotsess katkestada,
on olemas oht mootorit tõsiselt
kahjustada.
Filtri puhastumine toimub kõige
kiiremini mootori suure
pöörlemissageduse ja suure
koormuse korral.
Pärast filtri isepuhastumise lõppemist kustub märgutuli %.
Katalüüsmuundur Katalüüsmuundur vähendab
kahjulike ainete kogust heitgaasides.
Ettevaatust
Lehekülgedel 3 214, 3 281
nimetamata kütuste kasutamine
võib katalüüsmuundurit või
elektroonikakomponente
kahjustada.
Põletamata kütuse kasutamine
kuumendab üle ja kahjustab
katalüüsneutralisaatorit.

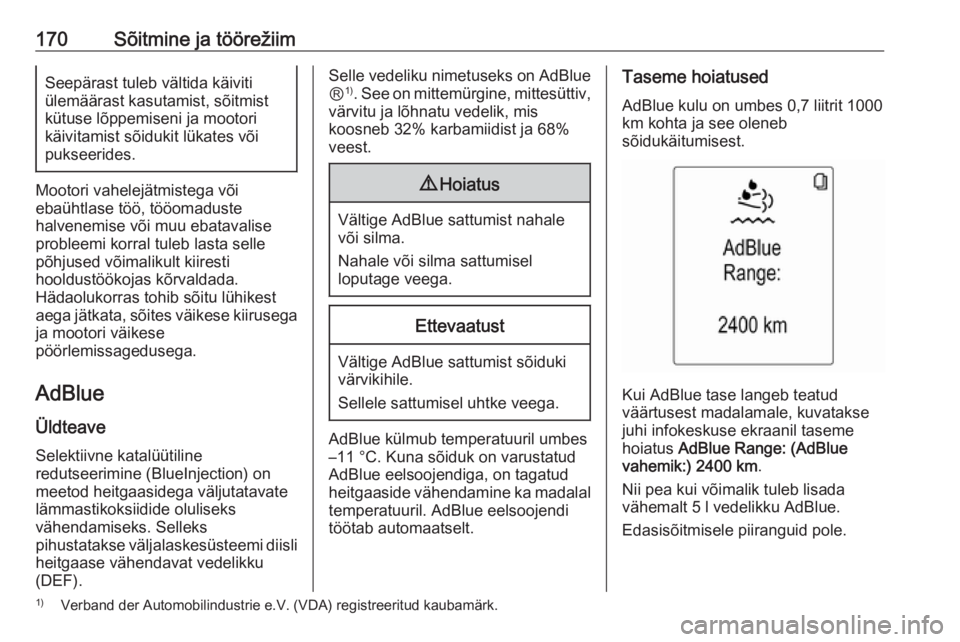

170Sõitmine ja töörežiimSeepärast tuleb vältida käiviti
ülemäärast kasutamist, sõitmist
kütuse lõppemiseni ja mootori
käivitamist sõidukit lükates või
pukseerides.
Mootori vahelejätmistega või
ebaühtlase töö, tööomaduste
halvenemise või muu ebatavalise
probleemi korral tuleb lasta selle
põhjused võimalikult kiiresti
hooldustöökojas kõrvaldada.
Hädaolukorras tohib sõitu lühikest
aega jätkata, sõites väikese kiirusega
ja mootori väikese
pöörlemissagedusega.
AdBlue
Üldteave Selektiivne katalüütiline
redutseerimine (BlueInjection) on
meetod heitgaasidega väljutatavate
lämmastikoksiidide oluliseks
vähendamiseks. Selleks
pihustatakse väljalaskesüsteemi diisli
heitgaase vähendavat vedelikku
(DEF).
Selle vedeliku nimetuseks on AdBlue Ⓡ 1)
. See on mittemürgine, mittesüttiv,
värvitu ja lõhnatu vedelik, mis
koosneb 32% karbamiidist ja 68%
veest.9 Hoiatus
Vältige AdBlue sattumist nahale
või silma.
Nahale või silma sattumisel
loputage veega.
Ettevaatust
Vältige AdBlue sattumist sõiduki
värvikihile.
Sellele sattumisel uhtke veega.
AdBlue külmub temperatuuril umbes
–11 °C. Kuna sõiduk on varustatud AdBlue eelsoojendiga, on tagatud
heitgaaside vähendamine ka madalal
temperatuuril. AdBlue eelsoojendi
töötab automaatselt.
Taseme hoiatused
AdBlue kulu on umbes 0,7 liitrit 1000
km kohta ja see oleneb
sõidukäitumisest.
Kui AdBlue tase langeb teatud
väärtusest madalamale, kuvatakse
juhi infokeskuse ekraanil taseme hoiatus AdBlue Range: (AdBlue
vahemik:) 2400 km .
Nii pea kui võimalik tuleb lisada
vähemalt 5 l vedelikku AdBlue.
Edasisõitmisele piiranguid pole.
1) Verband der Automobilindustrie e.V. (VDA) registreeritud kaubamärk.

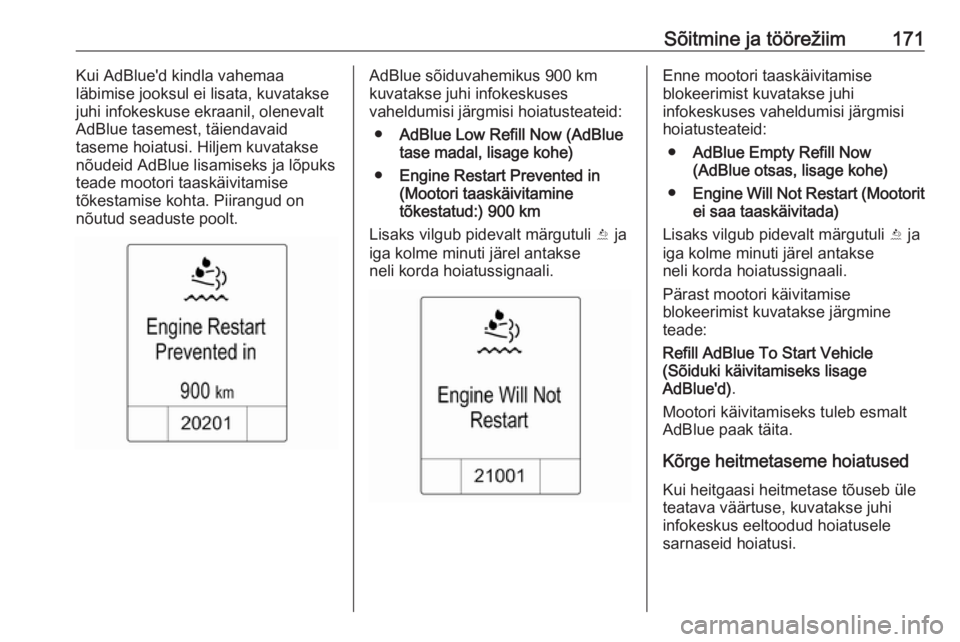

Sõitmine ja töörežiim171Kui AdBlue'd kindla vahemaa
läbimise jooksul ei lisata, kuvatakse
juhi infokeskuse ekraanil, olenevalt
AdBlue tasemest, täiendavaid
taseme hoiatusi. Hiljem kuvatakse nõudeid AdBlue lisamiseks ja lõpuksteade mootori taaskäivitamise
tõkestamise kohta. Piirangud on
nõutud seaduste poolt.AdBlue sõiduvahemikus 900 km
kuvatakse juhi infokeskuses
vaheldumisi järgmisi hoiatusteateid:
● AdBlue Low Refill Now (AdBlue
tase madal, lisage kohe)
● Engine Restart Prevented in
(Mootori taaskäivitamine
tõkestatud:) 900 km
Lisaks vilgub pidevalt märgutuli Y ja
iga kolme minuti järel antakse
neli korda hoiatussignaali.Enne mootori taaskäivitamise
blokeerimist kuvatakse juhi
infokeskuses vaheldumisi järgmisi hoiatusteateid:
● AdBlue Empty Refill Now
(AdBlue otsas, lisage kohe)
● Engine Will Not Restart (Mootorit
ei saa taaskäivitada)
Lisaks vilgub pidevalt märgutuli Y ja
iga kolme minuti järel antakse
neli korda hoiatussignaali.
Pärast mootori käivitamise
blokeerimist kuvatakse järgmine
teade:
Refill AdBlue To Start Vehicle
(Sõiduki käivitamiseks lisage
AdBlue'd) .
Mootori käivitamiseks tuleb esmalt
AdBlue paak täita.
Kõrge heitmetaseme hoiatused
Kui heitgaasi heitmetase tõuseb üle teatava väärtuse, kuvatakse juhi
infokeskus eeltoodud hoiatusele
sarnaseid hoiatusi.

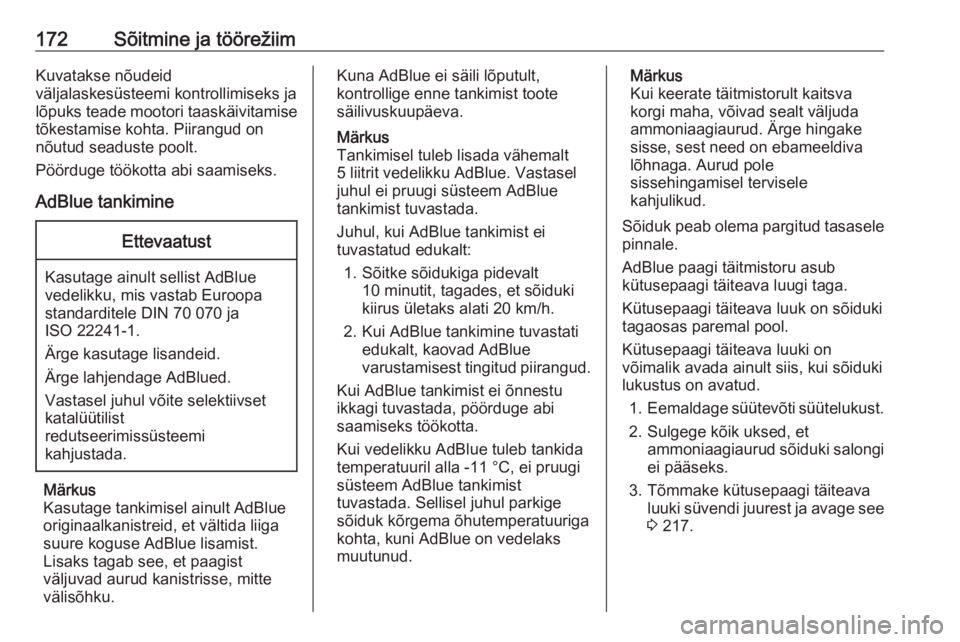

172Sõitmine ja töörežiimKuvatakse nõudeid
väljalaskesüsteemi kontrollimiseks ja
lõpuks teade mootori taaskäivitamise
tõkestamise kohta. Piirangud on
nõutud seaduste poolt.
Pöörduge töökotta abi saamiseks.
AdBlue tankimineEttevaatust
Kasutage ainult sellist AdBlue
vedelikku, mis vastab Euroopa
standarditele DIN 70 070 ja
ISO 22241-1.
Ärge kasutage lisandeid.
Ärge lahjendage AdBlued.
Vastasel juhul võite selektiivset
katalüütilist
redutseerimissüsteemi
kahjustada.
Märkus
Kasutage tankimisel ainult AdBlue
originaalkanistreid, et vältida liiga
suure koguse AdBlue lisamist.
Lisaks tagab see, et paagist
väljuvad aurud kanistrisse, mitte
välisõhku.
Kuna AdBlue ei säili lõputult,
kontrollige enne tankimist toote
säilivuskuupäeva.
Märkus
Tankimisel tuleb lisada vähemalt
5 liitrit vedelikku AdBlue. Vastasel
juhul ei pruugi süsteem AdBlue
tankimist tuvastada.
Juhul, kui AdBlue tankimist ei
tuvastatud edukalt:
1. Sõitke sõidukiga pidevalt 10 minutit, tagades, et sõiduki
kiirus ületaks alati 20 km/h.
2. Kui AdBlue tankimine tuvastati edukalt, kaovad AdBlue
varustamisest tingitud piirangud.
Kui AdBlue tankimist ei õnnestu
ikkagi tuvastada, pöörduge abi
saamiseks töökotta.
Kui vedelikku AdBlue tuleb tankida
temperatuuril alla -11 °C, ei pruugi
süsteem AdBlue tankimist
tuvastada. Sellisel juhul parkige
sõiduk kõrgema õhutemperatuuriga
kohta, kuni AdBlue on vedelaks
muutunud.Märkus
Kui keerate täitmistorult kaitsva
korgi maha, võivad sealt väljuda
ammoniaagiaurud. Ärge hingake
sisse, sest need on ebameeldiva
lõhnaga. Aurud pole
sissehingamisel tervisele
kahjulikud.
Sõiduk peab olema pargitud tasasele
pinnale.
AdBlue paagi täitmistoru asub
kütusepaagi täiteava luugi taga.
Kütusepaagi täiteava luuk on sõiduki
tagaosas paremal pool.
Kütusepaagi täiteava luuki on
võimalik avada ainult siis, kui sõiduki
lukustus on avatud.
1. Eemaldage süütevõti süütelukust.
2. Sulgege kõik uksed, et ammoniaagiaurud sõiduki salongi
ei pääseks.
3. Tõmmake kütusepaagi täiteava luuki süvendi juurest ja avage see
3 217.

Sõitmine ja töörežiim173
4. Keerake täitmistorult kaitsev korkära.
5. Avage AdBlue kanister.
6. Kinnitage vooliku üks ots kanistrile ja keerake teine ots
täitmistoru külge.
7. Tõstke kanister üles ja valage see
tühjaks.
8. Keerake voolik täitmistoru küljest lahti.
9. Paigaldage kaitsev kork ja keerake seda päripäeva, kuni seelukustub.
Märkus
Kõrvaldage AdBlue kanister ja voolik keskkonnanõudeid järgides.
AdBlue vahetamine
Kui viimase kahe aasta jooksul
lisatakse AdBlue'd vähem kui viis
liitrit, tuleb allesjäänud vedelik välja
vahetada AdBlue piiratud kasutusaja
tõttu. Pöörduda abi saamiseks
hooldustöökotta.Ettevaatust
Tähele panemata jätmine võib
kahjustada selektiivset
katalüütilist
redutseerimissüsteemi.
Automaatkäigukast
Automaatkäigukast võimaldab käsitsi
käiguvahetust (käsilülitusrežiim) või
automaatset käiguvahetust
(automaatrežiim).
Käigunäidik
Käigunäidikult näeb režiimi ja valitud
käiku.

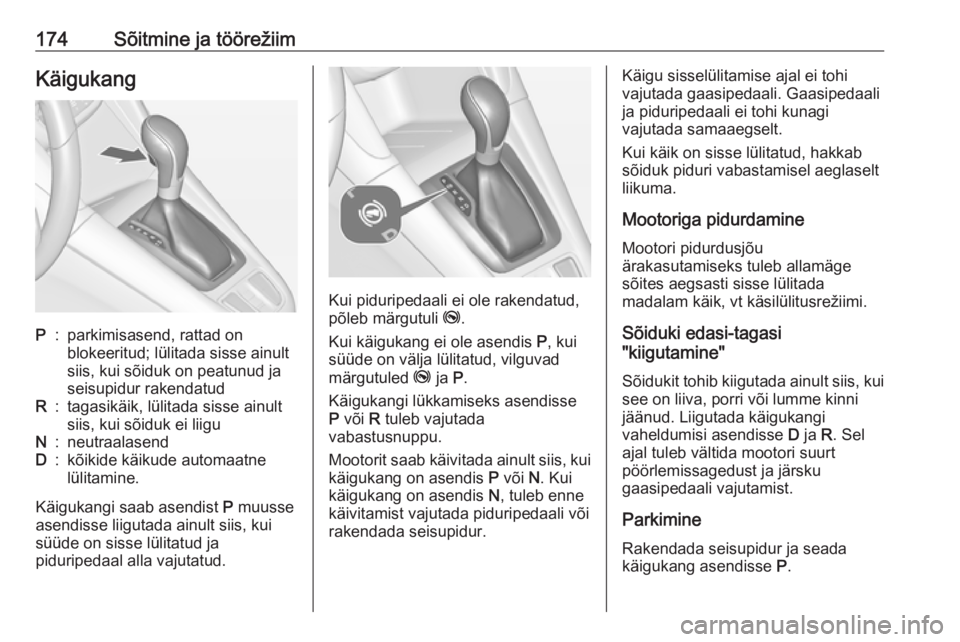

174Sõitmine ja töörežiimKäigukangP:parkimisasend, rattad on
blokeeritud; lülitada sisse ainult
siis, kui sõiduk on peatunud ja
seisupidur rakendatudR:tagasikäik, lülitada sisse ainult
siis, kui sõiduk ei liiguN:neutraalasendD:kõikide käikude automaatne
lülitamine.
Käigukangi saab asendist P muusse
asendisse liigutada ainult siis, kui süüde on sisse lülitatud ja
piduripedaal alla vajutatud.
Kui piduripedaali ei ole rakendatud,
põleb märgutuli j.
Kui käigukang ei ole asendis P, kui
süüde on välja lülitatud, vilguvad
märgutuled j ja P.
Käigukangi lükkamiseks asendisse
P või R tuleb vajutada
vabastusnuppu.
Mootorit saab käivitada ainult siis, kui käigukang on asendis P või N. Kui
käigukang on asendis N, tuleb enne
käivitamist vajutada piduripedaali või rakendada seisupidur.
Käigu sisselülitamise ajal ei tohi
vajutada gaasipedaali. Gaasipedaali ja piduripedaali ei tohi kunagi
vajutada samaaegselt.
Kui käik on sisse lülitatud, hakkab
sõiduk piduri vabastamisel aeglaselt
liikuma.
Mootoriga pidurdamine Mootori pidurdusjõu
ärakasutamiseks tuleb allamäge
sõites aegsasti sisse lülitada
madalam käik, vt käsilülitusrežiimi.
Sõiduki edasi-tagasi
"kiigutamine"
Sõidukit tohib kiigutada ainult siis, kui
see on liiva, porri või lumme kinni
jäänud. Liigutada käigukangi
vaheldumisi asendisse D ja R. Sel
ajal tuleb vältida mootori suurt
pöörlemissagedust ja järsku
gaasipedaali vajutamist.
Parkimine
Rakendada seisupidur ja seada
käigukang asendisse P.

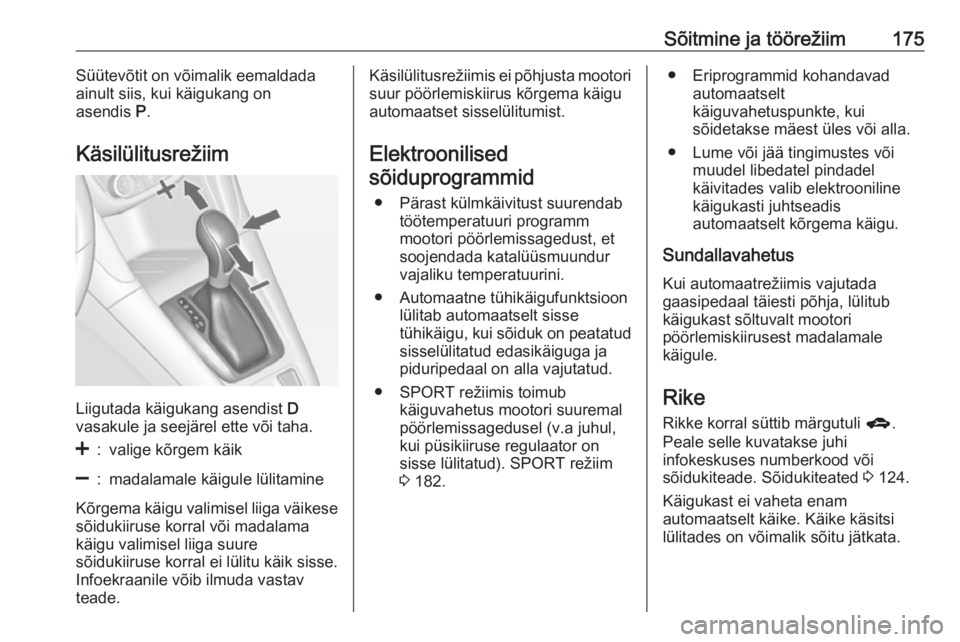

Sõitmine ja töörežiim175Süütevõtit on võimalik eemaldada
ainult siis, kui käigukang on
asendis P.
Käsilülitusrežiim
Liigutada käigukang asendist D
vasakule ja seejärel ette või taha.
<:valige kõrgem käik]:madalamale käigule lülitamine
Kõrgema käigu valimisel liiga väikese
sõidukiiruse korral või madalama käigu valimisel liiga suure
sõidukiiruse korral ei lülitu käik sisse. Infoekraanile võib ilmuda vastav
teade.
Käsilülitusrežiimis ei põhjusta mootori suur pöörlemiskiirus kõrgema käigu
automaatset sisselülitumist.
Elektroonilised sõiduprogrammid
● Pärast külmkäivitust suurendab töötemperatuuri programm
mootori pöörlemissagedust, et
soojendada katalüüsmuundur
vajaliku temperatuurini.
● Automaatne tühikäigufunktsioon lülitab automaatselt sisse
tühikäigu, kui sõiduk on peatatud
sisselülitatud edasikäiguga ja
piduripedaal on alla vajutatud.
● SPORT režiimis toimub käiguvahetus mootori suuremal
pöörlemissagedusel (v.a juhul,
kui püsikiiruse regulaator on
sisse lülitatud). SPORT režiim
3 182.● Eriprogrammid kohandavad
automaatselt
käiguvahetuspunkte, kui
sõidetakse mäest üles või alla.
● Lume või jää tingimustes või muudel libedatel pindadel
käivitades valib elektrooniline
käigukasti juhtseadis
automaatselt kõrgema käigu.
Sundallavahetus Kui automaatrežiimis vajutada
gaasipedaal täiesti põhja, lülitub
käigukast sõltuvalt mootori
pöörlemiskiirusest madalamale
käigule.
Rike
Rikke korral süttib märgutuli g.
Peale selle kuvatakse juhi
infokeskuses numberkood või
sõidukiteade. Sõidukiteated 3 124.
Käigukast ei vaheta enam
automaatselt käike. Käike käsitsi
lülitades on võimalik sõitu jätkata.

176Sõitmine ja töörežiimRakendub ainult kõrgeim käik.
Olenevalt rikkest võib
käsilülitusrežiimis rakenduda ka
teine käik. Vahetada käike ainult
seisva sõiduki korral.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.

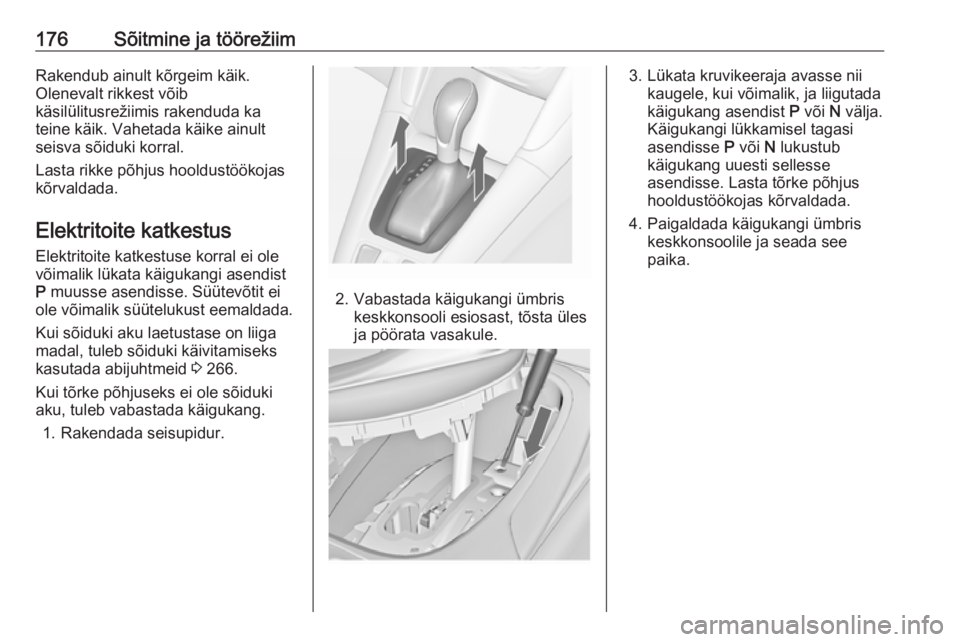

Elektritoite katkestus
Elektritoite katkestuse korral ei ole
võimalik lükata käigukangi asendist
P muusse asendisse. Süütevõtit ei
ole võimalik süütelukust eemaldada.
Kui sõiduki aku laetustase on liiga
madal, tuleb sõiduki käivitamiseks
kasutada abijuhtmeid 3 266.
Kui tõrke põhjuseks ei ole sõiduki
aku, tuleb vabastada käigukang.
1. Rakendada seisupidur.
2. Vabastada käigukangi ümbris keskkonsooli esiosast, tõsta üles
ja pöörata vasakule.
3. Lükata kruvikeeraja avasse nii kaugele, kui võimalik, ja liigutada
käigukang asendist P või N välja.
Käigukangi lükkamisel tagasi
asendisse P või N lukustub
käigukang uuesti sellesse
asendisse. Lasta tõrke põhjus
hooldustöökojas kõrvaldada.
4. Paigaldada käigukangi ümbris keskkonsoolile ja seada see
paika.

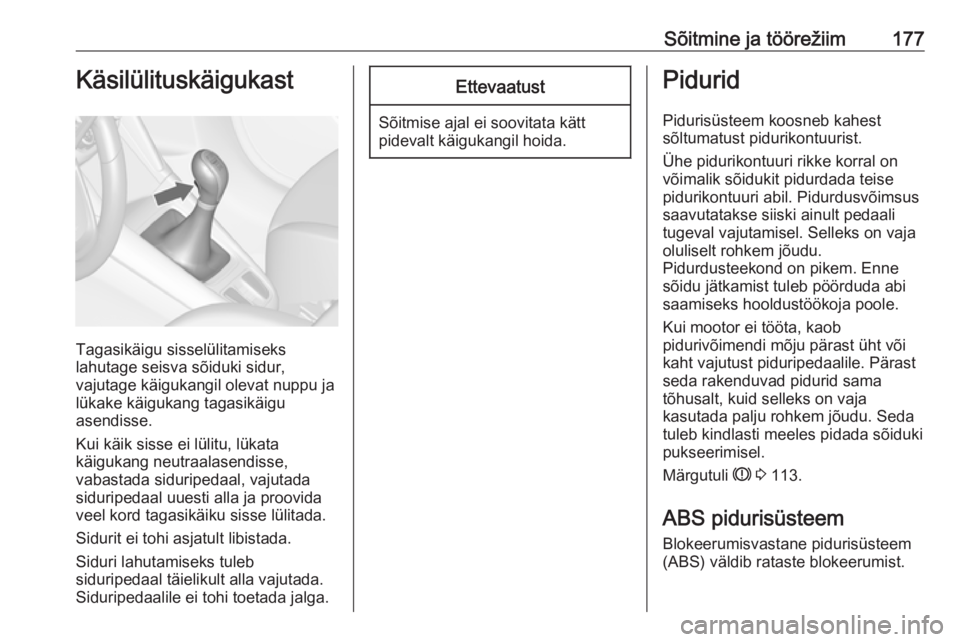

Sõitmine ja töörežiim177Käsilülituskäigukast
Tagasikäigu sisselülitamiseks
lahutage seisva sõiduki sidur,
vajutage käigukangil olevat nuppu ja
lükake käigukang tagasikäigu
asendisse.
Kui käik sisse ei lülitu, lükata
käigukang neutraalasendisse,
vabastada siduripedaal, vajutada
siduripedaal uuesti alla ja proovida
veel kord tagasikäiku sisse lülitada.
Sidurit ei tohi asjatult libistada.
Siduri lahutamiseks tuleb
siduripedaal täielikult alla vajutada. Siduripedaalile ei tohi toetada jalga.
Ettevaatust
Sõitmise ajal ei soovitata kätt
pidevalt käigukangil hoida.
Pidurid
Pidurisüsteem koosneb kahest
sõltumatust pidurikontuurist.
Ühe pidurikontuuri rikke korral on
võimalik sõidukit pidurdada teise
pidurikontuuri abil. Pidurdusvõimsus
saavutatakse siiski ainult pedaali
tugeval vajutamisel. Selleks on vaja
oluliselt rohkem jõudu.
Pidurdusteekond on pikem. Enne
sõidu jätkamist tuleb pöörduda abi
saamiseks hooldustöökoja poole.
Kui mootor ei tööta, kaob
pidurivõimendi mõju pärast üht või
kaht vajutust piduripedaalile. Pärast
seda rakenduvad pidurid sama
tõhusalt, kuid selleks on vaja
kasutada palju rohkem jõudu. Seda
tuleb kindlasti meeles pidada sõiduki
pukseerimisel.
Märgutuli R 3 113.
ABS pidurisüsteem
Blokeerumisvastane pidurisüsteem
(ABS) väldib rataste blokeerumist.

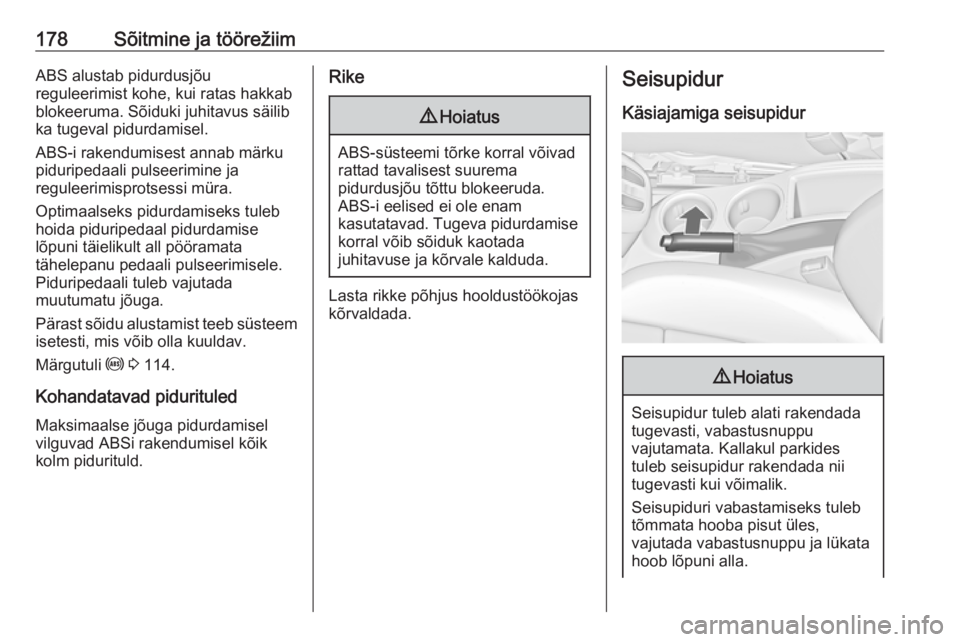

178Sõitmine ja töörežiimABS alustab pidurdusjõu
reguleerimist kohe, kui ratas hakkab
blokeeruma. Sõiduki juhitavus säilib
ka tugeval pidurdamisel.
ABS-i rakendumisest annab märku
piduripedaali pulseerimine ja
reguleerimisprotsessi müra.
Optimaalseks pidurdamiseks tuleb
hoida piduripedaal pidurdamise
lõpuni täielikult all pööramata
tähelepanu pedaali pulseerimisele.
Piduripedaali tuleb vajutada
muutumatu jõuga.
Pärast sõidu alustamist teeb süsteem
isetesti, mis võib olla kuuldav.
Märgutuli u 3 114.
Kohandatavad pidurituled
Maksimaalse jõuga pidurdamisel
vilguvad ABSi rakendumisel kõik
kolm pidurituld.Rike9 Hoiatus
ABS-süsteemi tõrke korral võivad
rattad tavalisest suurema
pidurdusjõu tõttu blokeeruda.
ABS-i eelised ei ole enam
kasutatavad. Tugeva pidurdamise korral võib sõiduk kaotada
juhitavuse ja kõrvale kalduda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Seisupidur
Käsiajamiga seisupidur9 Hoiatus
Seisupidur tuleb alati rakendada
tugevasti, vabastusnuppu
vajutamata. Kallakul parkides
tuleb seisupidur rakendada nii
tugevasti kui võimalik.
Seisupiduri vabastamiseks tuleb
tõmmata hooba pisut üles,
vajutada vabastusnuppu ja lükata
hoob lõpuni alla.
