OPEL ZAFIRA C 2016.5 Sürücü El Kitabı (in Turkish)

Göstergeler ve kumanda birimleri99Göstergeler ve
kumanda birimleriKumanda birimleri ......................100
Direksiyon ayarı .......................100
Direksiyondaki kumanda tuşları ...................................... 100
Isıtmalı direksiyon ....................100
Korna ....................................... 101
Ön cam silecekleri ve yıkama sistemi .................................... 101
Arka cam sileceği ve yıkama sistemi .................................... 103
Dış hava sıcaklığı ....................104
Saat ......................................... 104
Aksesuar prizleri ......................106
Çakmak ................................... 106
Küllükler ................................... 107
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ..............107
Göstergeler .............................. 107
Kilometre saati ......................... 107
Kilometre sayacı ......................107
Seyir kilometre sayacı .............107
Motor devir saati ......................108
Yakıt göstergesi .......................108
Yakıt seçici .............................. 108Motor soğutma sıvısı sıcaklık
göstergesi ............................... 110
Servis ekranı ........................... 110
Kontrol lambaları .....................111
Dönüş sinyalleri .......................114
Emniyet kemeri takma uyarısı . 114
Hava yastığı sistemi ve kemer gerdiriciler ............................... 115
Hava yastığının devre dışı bırakılması .............................. 115
Ateşleme sistemi .....................115
Arıza gösterge lambası ...........115
"En kısa sürede bir servise başvurun" ikazı .......................116
Fren ve debriyaj sistemi ..........116
Pedalı çalıştırın ........................116
Elektrikli park freni ...................116
Elektrikli park freninde arıza ....116
Anti blokaj fren sistemi (ABS) ..117
Vites yükseltme .......................117
Servo direksiyon ......................117
Şerit değiştirme uyarısı ............117
Ultrasonik park sensörleri ........117
Elektronik Stabilite Kontrolü kapalı ...................................... 118
Elektronik stabilite kontrolü ve çekiş kontrol sistemi ...............118
Çekiş kontrol sistemi kapalı .....118
Ön ısıtma ................................. 118
Dizel partikül filtresi .................118AdBlue..................................... 118
Lastik basıncı kontrol sistemi ..119
Motor yağ basıncı ....................119
Düşük yakıt seviyesi ................119
Elektronik şifreli devre kesici (Immobilizer) ........................... 120
Düşürülmüş motor gücü ..........120
Dış aydınlatma ........................ 120
Uzun huzmeli far .....................120
Uzun huzmeli far asistanı ........120
Sürüşe duyarlı ön farlar (AFL) . 120
Sis farı ..................................... 120
Arka sis lambası ......................120
Yıkama sıvısı seviyesi düşük ..120
Hız Sabitleme Sistemi .............120
Ayarlanabilir hız sabitleyici ......121
Önde araç tespit edildi .............121
Kapı açık ................................. 121
Bilgi ekranı ................................. 121
Sürücü bilgi sistemi .................121
Grafik bilgi ekranı, Renkli bilgi ekranı ..................................... 125
Araç mesajları ............................ 128
Uyarı sesleri ............................ 131
Pil gücü .................................... 131
Yol bilgisayarı ............................ 132
Araç ayarlarının
kişiselleştirilmesi .......................134
OnStar ....................................... 140

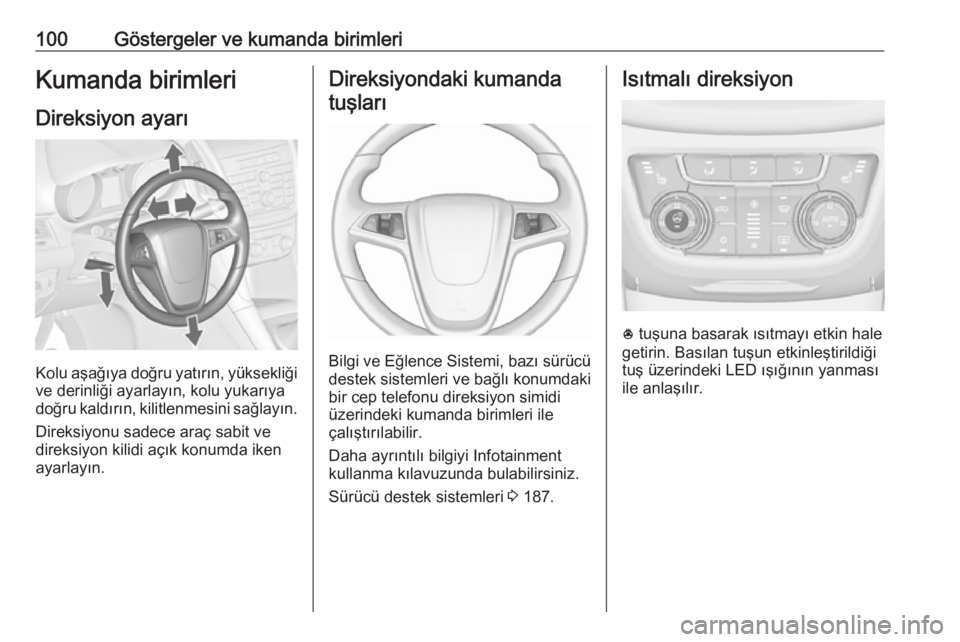

100Göstergeler ve kumanda birimleriKumanda birimleri
Direksiyon ayarı
Kolu aşağıya doğru yatırın, yüksekliği ve derinliği ayarlayın, kolu yukarıya
doğru kaldırın, kilitlenmesini sağlayın.
Direksiyonu sadece araç sabit ve
direksiyon kilidi açık konumda iken
ayarlayın.
Direksiyondaki kumanda
tuşları
Bilgi ve Eğlence Sistemi, bazı sürücü destek sistemleri ve bağlı konumdaki
bir cep telefonu direksiyon simidi
üzerindeki kumanda birimleri ile
çalıştırılabilir.
Daha ayrıntılı bilgiyi Infotainment
kullanma kılavuzunda bulabilirsiniz.
Sürücü destek sistemleri 3 187.
Isıtmalı direksiyon
* tuşuna basarak ısıtmayı etkin hale
getirin. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır.

Göstergeler ve kumanda birimleri101
Direksiyon simidindeki tavsiye edilen
tutma yerleri, diğer yerlere göre daha
yüksek sıcaklıkta ve daha hızlı bir
şekilde ısıtılır.
Isıtma, motor çalışırken ve bir
Autostop esnasında gerçekleşir.
Stop-start sistemi 3 169.
Korna
j işareti olan kısma bastırın.
Ön cam silecekleri ve
yıkama sistemi
Ön cam silecekleriHI:hızlıLO:yavaşINT:fasılalı silme veya yağmur
sensörlü otomatik yıkamaOFF:kapalı
Ön cam sileceği kapalı konumdayken
tek bir silme işlemi için kolu aşağıya
doğru 1x konumuna bastırın.
Ön camın buzlu olması halinde
silecekleri kullanmayın.
Araç yıkama tesislerinde kapatın.

102Göstergeler ve kumanda birimleriAyarlanabilir fasılalı silme
Silecek kolu INT konumunda.
Silme aralığını ayarlamak için ayar
çarkını çevirin:
kısa silme
aralığı:ayar çarkını yukarı
yönde çevirinuzun silme
aralığı:ayar çarkını aşağı
yönde çevirinYağmur sensörlü otomatik silmeINT:yağmur sensörlü otomatik
silme
Yağmur sensörü; ön camdaki
yağmurun miktarını algılayarak,
otomatik olarak silme hızını ayarlar.
Cam sileceği frekansı 20 saniye ise,
silecek kolu hafifçe park konumuna
doğru indirilir.
Yağmur sensörü hassaslık
derecesinin ayarlanması
Hassaslık derecesini ayarlamak için
ayar çarkını çevirin:
düşük hassa‐
siyet:ayar çarkını aşağı
yönde çevirinyüksek hassa‐
siyet:ayar çarkını yukarı
yönde çevirin

Göstergeler ve kumanda birimleri103
Yağmur sensörünün sensör alanını
toz, kir ve buzdan uzak tutun.
Ön cam ve far yıkama sistemi
Kolu çekin. Ön cama cam yıkama
suyu püskürtülür ve silecekler birkaç
silme hareketi yapmak üzere
çalıştırılır.
Ön farlar açıksa, kolun yeterince uzun
süre çekilmesi kaydıyla, yıkayıcı
sıvısı da ön farlar üzerine püskürtülür.
Daha sonra, ön far yıkama sistemi
5 yıkama çevrimi boyunca veya motor ya da ön farlar kapatılıp tekrar
açılıncaya kadar çalıştırılamaz.
Arka cam sileceği ve yıkama sistemiArka cam sileceğini etkinleştirmek
için iki pozisyonlu kumanda
düğmesine basın:üst konum:sürekli çalıştırmaalt konum:fasılalı çalıştırmaorta konum:kapalı
Kolu ileri doğru itin. Arka cama cam
yıkama sıvısı püskürtülür ve
silecekler birkaç silme hareketi
yapmak üzere çalıştırılır.
Arka camın buzlu olması halinde
silecekleri kullanmayın.
Araç yıkama tesislerinde kapatın.

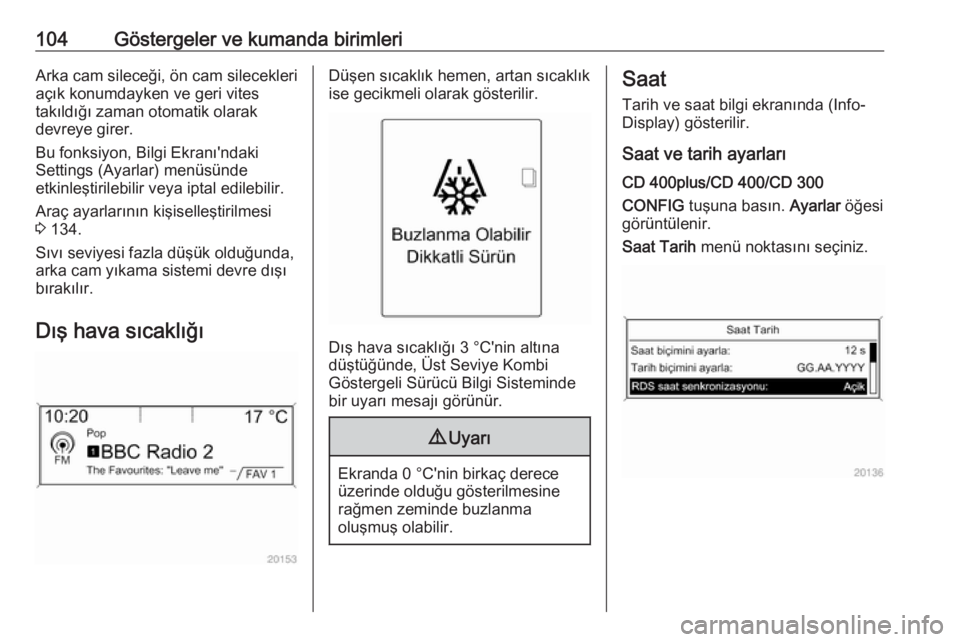

104Göstergeler ve kumanda birimleriArka cam sileceği, ön cam silecekleriaçık konumdayken ve geri vites
takıldığı zaman otomatik olarak
devreye girer.
Bu fonksiyon, Bilgi Ekranı'ndaki
Settings (Ayarlar) menüsünde
etkinleştirilebilir veya iptal edilebilir.
Araç ayarlarının kişiselleştirilmesi 3 134.
Sıvı seviyesi fazla düşük olduğunda,
arka cam yıkama sistemi devre dışı
bırakılır.
Dış hava sıcaklığıDüşen sıcaklık hemen, artan sıcaklık
ise gecikmeli olarak gösterilir.
Dış hava sıcaklığı 3 °C'nin altına
düştüğünde, Üst Seviye Kombi
Göstergeli Sürücü Bilgi Sisteminde
bir uyarı mesajı görünür.
9 Uyarı
Ekranda 0 °C'nin birkaç derece
üzerinde olduğu gösterilmesine
rağmen zeminde buzlanma
oluşmuş olabilir.
Saat
Tarih ve saat bilgi ekranında (Info-
Display) gösterilir.
Saat ve tarih ayarları CD 400plus/CD 400/CD 300
CONFIG tuşuna basın. Ayarlar öğesi
görüntülenir.
Saat Tarih menü noktasını seçiniz.

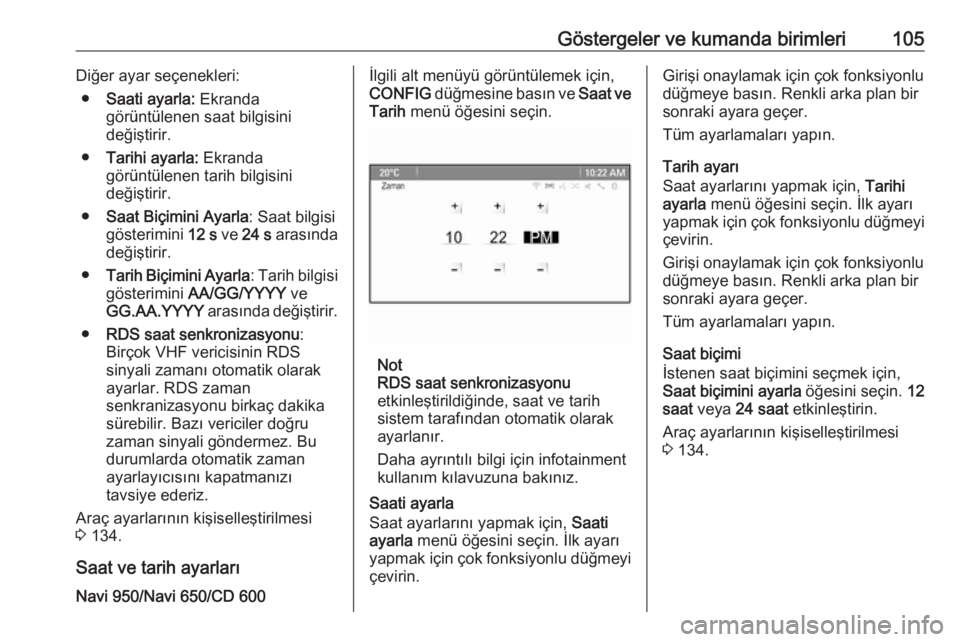

Göstergeler ve kumanda birimleri105Diğer ayar seçenekleri:● Saati ayarla: Ekranda
görüntülenen saat bilgisini
değiştirir.
● Tarihi ayarla: Ekranda
görüntülenen tarih bilgisini
değiştirir.
● Saat Biçimini Ayarla : Saat bilgisi
gösterimini 12 s ve 24 s arasında
değiştirir.
● Tarih Biçimini Ayarla : Tarih bilgisi
gösterimini AA/GG/YYYY ve
GG.AA.YYYY arasında değiştirir.
● RDS saat senkronizasyonu :
Birçok VHF vericisinin RDS
sinyali zamanı otomatik olarak
ayarlar. RDS zaman
senkranizasyonu birkaç dakika
sürebilir. Bazı vericiler doğru
zaman sinyali göndermez. Bu
durumlarda otomatik zaman
ayarlayıcısını kapatmanızı
tavsiye ederiz.
Araç ayarlarının kişiselleştirilmesi
3 134.
Saat ve tarih ayarları Navi 950/Navi 650/CD 600İlgili alt menüyü görüntülemek için,
CONFIG düğmesine basın ve Saat ve
Tarih menü öğesini seçin.
Not
RDS saat senkronizasyonu
etkinleştirildiğinde, saat ve tarih
sistem tarafından otomatik olarak
ayarlanır.
Daha ayrıntılı bilgi için infotainment kullanım kılavuzuna bakınız.
Saati ayarla
Saat ayarlarını yapmak için, Saati
ayarla menü öğesini seçin. İlk ayarı
yapmak için çok fonksiyonlu düğmeyi
çevirin.
Girişi onaylamak için çok fonksiyonlu
düğmeye basın. Renkli arka plan bir sonraki ayara geçer.
Tüm ayarlamaları yapın.
Tarih ayarı
Saat ayarlarını yapmak için, Tarihi
ayarla menü öğesini seçin. İlk ayarı
yapmak için çok fonksiyonlu düğmeyi
çevirin.
Girişi onaylamak için çok fonksiyonlu
düğmeye basın. Renkli arka plan bir
sonraki ayara geçer.
Tüm ayarlamaları yapın.
Saat biçimi
İstenen saat biçimini seçmek için, Saat biçimini ayarla öğesini seçin. 12
saat veya 24 saat etkinleştirin.
Araç ayarlarının kişiselleştirilmesi 3 134.

106Göstergeler ve kumanda birimleriAksesuar prizleri
12 Volt aksesuar prizi ön konsolda
bulunmaktadır. Örtüyü aşağı doğru
katlayın.
Başka 12 Volt aksesuar prizleri arka
konsolda
ve bagaj bölümünün sol yan
panelinde.
Prizlere bağlanan elektrikli
aksesuarın maksimum akım çekişi
120 Watt üzerine çıkmamalıdır.
Kontak kapatıldığında aksesuar
prizleri devre dışı bırakılır. Ayrıca araç
akü voltajının düşmesi durumunda da aksesuar prizleri devre dışı
bırakılırlar.
Bağlanan elektrikli aksesuarların
elektromanyetik dayanıklılığı
DIN VDE 40 839 normuna uygun
olmalıdır.
Akım sağlayıcı aksesuarları
bağlamayın, örn. şarj cihazı veya akü.
Uygun olmayan soketleri takarak
prizleri hasara uğratmayın.
Stop-start sistemi 3 169.
Çakmak
Çakmak, ön konsolda bulunmaktadır. Örtüyü aşağı doğru katlayın.
Çakmağa bastırın. Rezistansı yeteri
kadar kızdığında çakmak otomatik
olarak atar. Çakmağı yerinden
çıkarın.

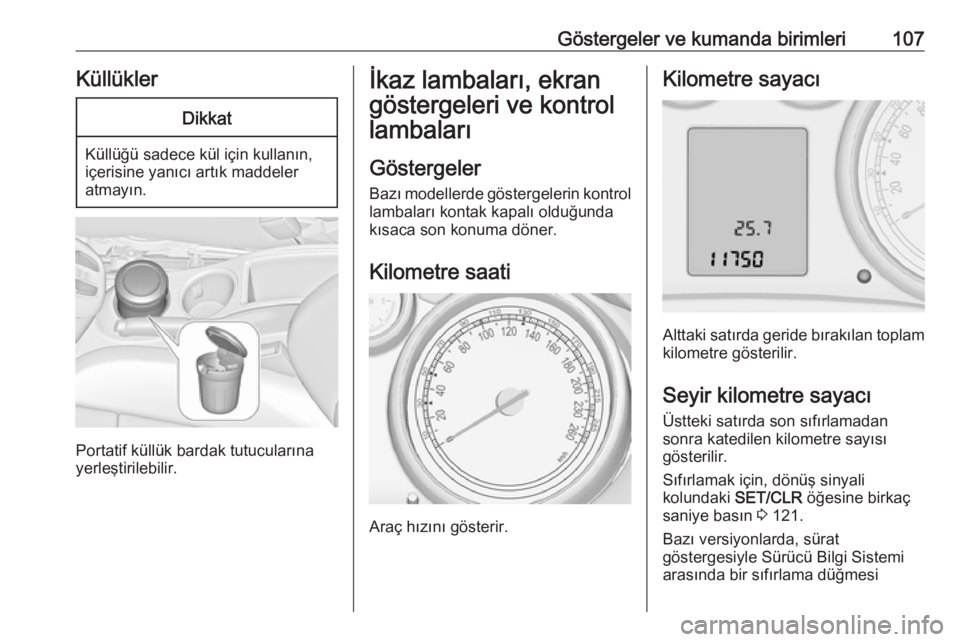

Göstergeler ve kumanda birimleri107KüllüklerDikkat
Küllüğü sadece kül için kullanın,
içerisine yanıcı artık maddeler
atmayın.
Portatif küllük bardak tutucularına
yerleştirilebilir.
İkaz lambaları, ekran
göstergeleri ve kontrol
lambaları
Göstergeler Bazı modellerde göstergelerin kontrol lambaları kontak kapalı olduğundakısaca son konuma döner.
Kilometre saati
Araç hızını gösterir.
Kilometre sayacı
Alttaki satırda geride bırakılan toplam
kilometre gösterilir.
Seyir kilometre sayacı
Üstteki satırda son sıfırlamadan
sonra katedilen kilometre sayısı
gösterilir.
Sıfırlamak için, dönüş sinyali
kolundaki SET/CLR öğesine birkaç
saniye basın 3 121.
Bazı versiyonlarda, sürat
göstergesiyle Sürücü Bilgi Sistemi
arasında bir sıfırlama düğmesi

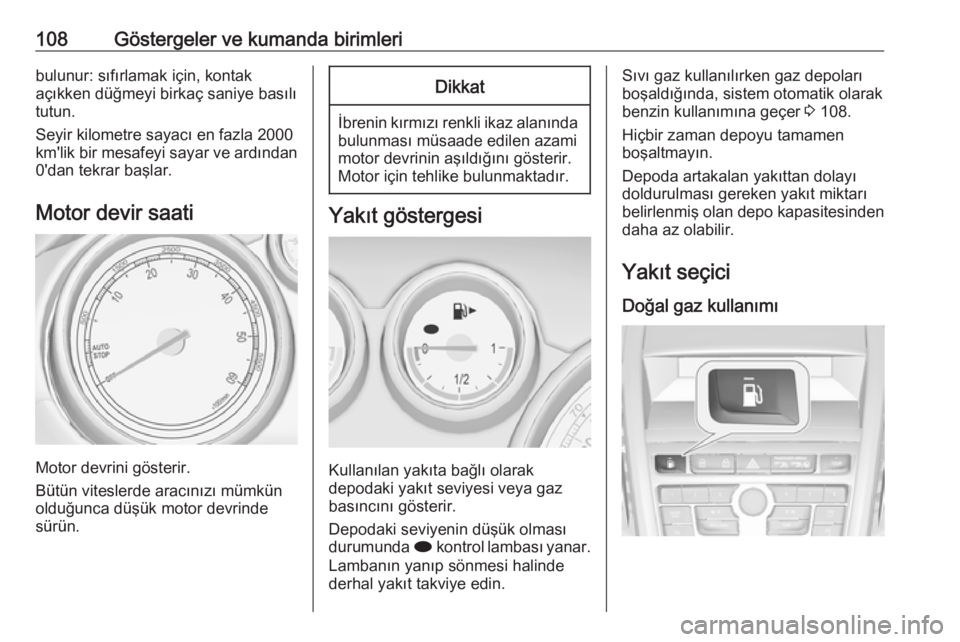

108Göstergeler ve kumanda birimleribulunur: sıfırlamak için, kontak
açıkken düğmeyi birkaç saniye basılı
tutun.
Seyir kilometre sayacı en fazla 2000
km'lik bir mesafeyi sayar ve ardından
0'dan tekrar başlar.
Motor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde
sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Kullanılan yakıta bağlı olarak
depodaki yakıt seviyesi veya gaz
basıncını gösterir.
Depodaki seviyenin düşük olması
durumunda i kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Sıvı gaz kullanılırken gaz depoları
boşaldığında, sistem otomatik olarak benzin kullanımına geçer 3 108.
Hiçbir zaman depoyu tamamen
boşaltmayın.
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasitesinden
daha az olabilir.
Yakıt seçici Doğal gaz kullanımı
