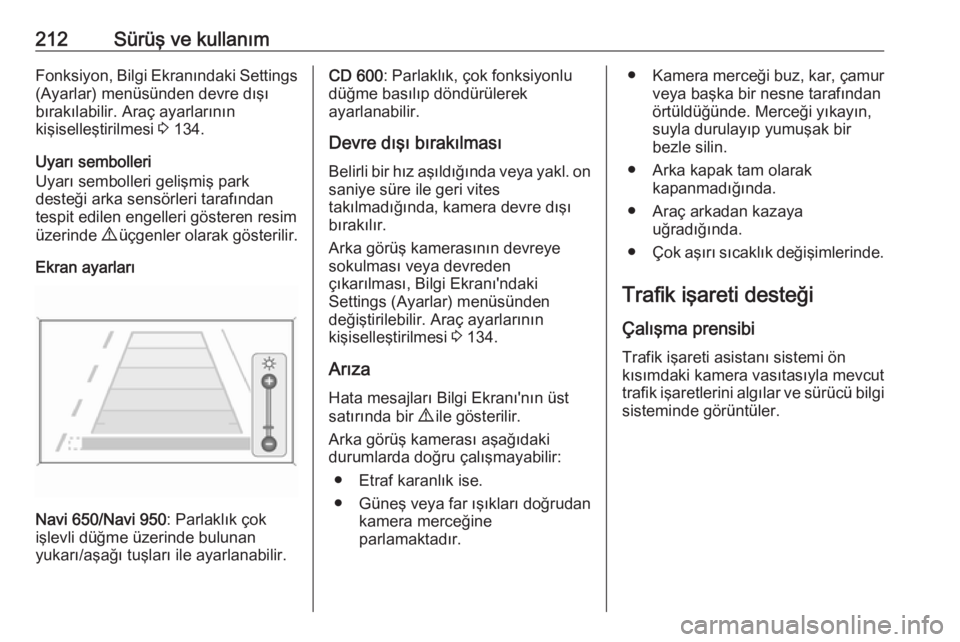

212Sürüş ve kullanımFonksiyon, Bilgi Ekranındaki Settings(Ayarlar) menüsünden devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 134.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
Ekran ayarları
Navi 650/Navi 950 : Parlaklık çok
işlevli düğme üzerinde bulunan
yukarı/aşağı tuşları ile ayarlanabilir.
CD 600 : Parlaklık, çok fonksiyonlu
düğme basılıp döndürülerek
ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl. on saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının devreye
sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 134.
Arıza Hata mesajları Bilgi Ekranı'nın üst
satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Etraf karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.● Kamera merceği buz, kar, çamur
veya başka bir nesne tarafındanörtüldüğünde. Merceği yıkayın,
suyla durulayıp yumuşak bir
bezle silin.
● Arka kapak tam olarak kapanmadığında.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Trafik işareti desteği Çalışma prensibi
Trafik işareti asistanı sistemi ön
kısımdaki kamera vasıtasıyla mevcut
trafik işaretlerini algılar ve sürücü bilgi sisteminde görüntüler.

Araç bakımı251No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu/Ateşleme
sistemi4Yakıt enjeksiyonu/Ateşleme
sistemi5–6Dış ayna ısıtma/Hırsızlık alarm
sistemi7Fan kumandası/Motor kontrol
modülü/Şanzıman kontrol
modülü8Lambda sensörü/Motor
soğutma9Arka cam sensörü10Akü sensörü11Arka kapak bırakma12Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu13ABSNo.Akım devresi14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Stop-start sistemi29Elektrikli el freni30ABS

252Araç bakımıNo.Akım devresi31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna/Yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi/Arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleri45Radyatör fanı46–No.Akım devresi47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı,/Sürüşe duyarlı ön farlar51Hava klapesi52İlave ısıtıcı/Dizel motor53Şanzıman kontrol modülü/
Motor kontrol modülü54Vakum pompası/Gösterge
paneli grubu/Isıtma havalandır‐
ması/Klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.

Araç bakımı253
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.
No.Akım devresi1Hız sabitleme sistemi/Hız sınır‐
layıcı/Ayarlanabilir hız sabitle‐
yici/Direksiyondaki kumanda
tuşları2Dış aydınlatmalar/Karoseri
kontrol modülü3Dış aydınlatmalar/Karoseri
kontrol modülü4Infotainment Sistemi5Bilgi ve Eğlence Sistemi/
Gösterge6Aksesuar prizi/Çakmak7Aksesuar prizi8Sol kısa hüzmeli far/Karoseri
kontrol modülü9Sağ kısa hüzmeli far/Karoseri
kontrol modülü/Hava yastığı
modülü10Kapı kilitleri/Karoseri kontrol
modülü11Dahili fanNo.Akım devresi12–13–14Arıza teşhis konnektörü15Hava yastığı16Aksesuar prizi17Klima sistemi18Lojistik19Gövde kontrol modülü20Gövde kontrol modülü21Gösterge paneli grubu/Hırsızlık
alarm sistemi22Kontak sensörü23Gövde kontrol modülü24Gövde kontrol modülü25–26–

Araç bakımı255No.Akım devresi1–2Karavan/römork çıkışı3Park asistanı4Seçici katalitik redüksiyon
sistemi5–6–7Elektrik kuamndalı koltuk8–9Seçici katalitik redüksiyon
sistemi10Nitrojen oksit sensörü11Karavan/römork modülü/
Karavan/römork soketi12Karavan/römork modülü13Karavan/römork çıkışı14–15–No.Akım devresi16Dikiz aynası/Arka görüş kame‐
rası17Aksesuar prizi18–19Direksiyon ısıtıcısı20Stor perde21Isıtmalı ön koltuklar22–23–24Seçici katalitik redüksiyon
sistemi25–26–27–28–29–30–No.Akım devresi31–32Aktif süspansiyon sistemi/Şerit değiştirme uyarı sistemi

258Araç bakımıısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.9 Uyarı
Lastik basıncı tablosunda
gösterilen özel lastikler için tavsiye
edilen lastik basıncı, lastikte
belirtilen maksimum lastik
basıncından daha fazla olabilir.
Hiç bir zaman lastikte belirtilen
maksimum lastik basıncını
aşmayın.
Lastik basıncı kontrol sistemine sahip bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın. Lastik hava
basıncını ayarladıktan sonra, kontağı
açın ve yaklaşık ayarı sürücü bilgi
sistemindeki Lastik yükü sayfasından
seçin, 3 121.
Sıcaklık bağımlılığı
Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar. Lastik bilgi etiketi ve
lastik basınç tablosunda verilen lastik basıncı değerleri soğuk, yani
20 °C'deki lastikler için geçerlidir.
Basınç, 10 °C 'lik bir artış için yaklaşık
10 kPa yükselir. Lastikler sıcakken
kontrol yapılırken bu durum dikkate
alınmalıdır.
Sürücü Bilgi Sisteminde
görüntülenen lastik hava basıncı
değeri gerçek lastik basıncını
gösterir. Soğumuş bir lastik daha
düşük bir değer gösterecektir ve bu
da hava kaçağı olduğunu göstermez.
Lastik hava basıncı denetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi
(TPMS), sürüş esnasında aracın dört
lastiğinin basıncını ve devir sayısını
her dakika kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı sürücü
bilgi sistemi tarafından Araç Bilgileri
Menüsü menüsünde görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.

Araç bakımı259
MENU tuşuna basıp Araç Bilgileri
Menüsü X öğesini seçin.
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Sistem durumu ve basınç uyarıları Sürücü bilgi sisteminde bir mesajı
eşliğinde ilgili lastiğin ekranda yanıp
sönmesi ile gösterilir.
Sistem, uyarılar için lastik sıcaklığını
dikkate alır.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambası w ile
gösterilir 3 119.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 299.
w
, 60-90 saniye süreyle yanıp
sönerse ve ardından sürekli olarak
yanarsa sistemde bir hata var
demektir. Bir servise başvurun.
Şişirdikten sonra, Sürücü Bilgi
Sistemindeki lastik basıncı
değerlerini güncellemek için aracı
biraz sürmek gerekebilir. Bu süre
boyunca w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu
yaklaşan bir düşük basınç
durumunun göstergesi olabilir. Lastik
basıncını kontrol edin.
Araç mesajları 3 128.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Geçici stepnede basınç sensörleri
bulunmaz. Lastik basıncı kontrol
sistemi bu lastiklerde çalışmaya hazır
konumda değildir. Kontrol lambası w
yanar. Geri kalan üç lastik için sistem
çalışmaya devam eder.

260Araç bakımıPiyasada bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı tamir setleri kullanılabilir.
Elektronik cihazların çalıştırılması veya benzer dalga frekanslarını
kullanan tesislere yakın olunması
lastik basıncı kontrol sistemini
bozabilir.
Her zaman lastik değiştirildiğinde, lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör için: supab iğnesini ve sızdırmazlıkhalkasını değiştirin. Klipsli sensör
için: komple supab gövdesini
değiştirin.
Aracın yüklenme durumu
Lastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik hava basıncı çizelgesine göre
ayarlayın 3 299 ve Sürücü Bilgi
Sistemindeki Lastik yükü
menüsündeki uygun ayarı seçin,
3 121. Bu ayar, lastik basıncı
uyarılarında referans alınır.Lastik Yükü menüsü sadece araç
sabitken ve park freni uygulanmışken
görünür. Otomatik şanzımanlı
araçlarda vites kolu P konumunda
olmalıdır.
Seçin:
● Hafif 3 kişiye kadar konfor
basıncı için
● Eko 3 kişiye kadar Eco basıncı
için
● Tam yük için Maks.
Lastik basınç sensörü eşleştirme
işlemi
Her lastik basınç sensörü özgün bir
tanımlama koduna sahiptir. Lastik
basınç sensörlerinden biri veya daha
fazlasının değiştirilmesi durumunda
ve tekerleklerin dönmesi veya komple
lastik setinin değiştirilmesinin
ardından tanımlama kodu ile yeni
tekerlek konumu birbiriyle
eşleştirilmelidir. Lastik basınç
sensörü eşleştirme işlemi, stepneyi
lastik basınç sensörü bulunan bir
normal tekerlekle değiştirdikten sonra yapılmalıdır.
Arıza lambası w ve uyarı mesajı veya
kodu bir sonraki kontak döngüsünden sonra sönmelidir. Sensörler bir
yeniden öğrenme aleti ile tekerlek
konumlarına eşleştirilir. Burada
uyulması gereken sıra şudur: sol ön
tekerlek, sağ ön tekerlek, sağ arka
tekerlek, sol arka tekerlek. Sensör
eşleştirilene kadar, geçerli aktif
konumdaki dönüş sinyal lambası
yanar.
Bir yeniden öğrenme aleti satın almak
veya servis için yetkili servise
başvurun. İlk tekerlek konumunu

Araç bakımı261eşleştirmek için iki dakika, dört
tekerlek konumunun tümünü
eşleştirmek için toplam beş dakika
süre vardır. Daha uzun sürüyorsa
eşleştirme işlemi durur ve yeniden
başlatılmalıdır.
Lastik basınç sensörü eşleştirme işlemi şöyle gerçekleştirilir:
1. El frenini çekin.
2. Kontağı açın.
3. Otomatik şanzımanlı araçlarda: vites kolunu P konumuna getirin.
Manuel şanzımanlı araçlar: boşu
seçin.
4. Dönüş sinyali kolundaki MENU
düğmesini kullanarak Sürücü Bilgi Sisteminde Araç Bilgileri Menüsü
öğesini seçin.
5. Lastik hava basıncı menüsüne geçmek için ayar tekerini çevirin.
6. Sensör eşleştirme işlemine başlamak için SET/CLR öğesine
basın. Ekranda işlemin kabul
edilmesini isteyen bir mesaj
görüntülenmelidir.7. Seçileni onaylamak için SET/CLR öğesine tekrar basın.
Alıcının yeniden öğrenme
modunda olduğunu belirtmek için
klakson iki kez çalar.
8. Sol taraftaki ön tekerlekle başlayın.
9. Yeniden öğrenme aletini lastik yanağına karşı, supap sapının
yanına yerleştirin. Ardından lastik
hava basıncı sensörünü
etkinleştirmek için düğmeye
basın. Bir klakson sesi, sensör
tanımlama kodunun bu tekerlek
konumuna eşleştiğini onaylar.
10. Sağ ön tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin.
11. Sağ arka tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin.
12. Sol arka tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin. Klakson iki defa çalarak
sensör tanımlama kodunun sol
arka tekerleğe eşleştiğini ve lastik hava basınç sensörü eşleştirme
işleminin artık aktif olmadığını
gösterir.13. Kontağı kapatın.
14. Tüm dört lastiği de lastik hava basıncı etiketinde önerilen basınçseviyesine kadar şişirin.
15. Lastik yükleme durumunun seçilen basınca 3 121
ayarlandığından emin olun.
Diş derinliği Profil derinliğini düzenli olarak kontrol
edin.
Lastikler, profil derinlikleri 2-3 mm
olduğu zaman, emniyet açısından
yenilenmelidir. (Kış lastiklerinde bu
derinlik 4 mm’dir.)
Güvenlik nedenleriyle, bir aks
üzerindeki lastiklerin sırt derinliğinin
2 mmden fazla değişmemesi
gerektiği tavsiye edilir.

314RRadyo Frekansı Tanımlaması (RFID) ..................................... 309
Radyo frekanslı uzaktan kumanda 21
Römork/karavan çekme ............. 227
Römork bağlantısı ......................227
S Saat ............................................ 104
Sabit havalandırma çıkışları ......164
Sabitleme halkaları ......................91
Seçici katalitik redüksiyon........... 173
Selektör ..................................... 147
Sembollerin anlamları ....................4
Servis ................................. 165, 280
Servis/bakım bilgisi ....................280
Servis ekranı .............................. 110
Servis ömrü sonu geri kazanım . 234
Servo direksiyon .........................117
Servo direksiyon yağı .................237
Seyir kilometre sayacı ...............107
Sıvı gazla çalışan motorlar için yakıt......................................... 219
Sigortalar ................................... 249
Silecek lastiğinin değiştirilmesi ..240
Sis farı ....................................... 120
Sis lambaları .............................. 244
Soğutma suyu ve antifriz ............281
Stepne ....................................... 269
Stop-start sistemi ........................169Stor perdeler ................................ 34
Sürücü bilgi sistemi..................... 121
Sürücü destek sistemleri ............187
Sürüşe başlamak .........................17
Sürüşe duyarlı ön farlar ..............243
Sürüşe duyarlı ön farlar (AFL) ..
........................................ 120, 148
Sürüş kontrol sistemi ..................184
Sürüşle ilgili hatırlatmalar ...........167
Sürüş özellikleri, çekme ile ilgili tavsiyeler ................................ 227
Ş Şanzıman .................................... 16
Şanzıman ekranı .......................177
Şerit değiştirme uyarısı .......117, 215
T Tavan............................................ 35
Tavan bagajı ................................ 96
Tavan yükü ................................... 97
Tavsiye edilen sıvılar ve yağlayıcılar ............................. 281
Tehlike, Uyarı, Dikkat ....................4
Tekerlek değiştirme ...................266
Tekerlek kapakları .....................262
Tip etiketi ................................... 283
Top-Tether sabitleme halkaları ....67
Torpido gözü ................................ 69
Trafik işareti desteği ...................212
Tutulan güç çıkışı .......................168U
Ultrasonik park sensörleri ..117, 203
Uyarı ışıkları ............................... 107
Uyarı sesleri ............................... 131
Uygunluk beyanı .........................302
Uzun huzmeli far ................ 120, 146
Uzun huzmeli far asistanı ...120, 146
Ü Üçgen ikaz reflektörü ...................95
Üç noktalı emniyet kemeri ...........53
Üçüncü sıra koltukları ..................50
Üstseviye-Kombi-Ekran ..............121
V
Veri Toplama Merkezi................. 309
Viraj lambası ............................... 148
Vites kolu ................................... 177
Vites yükseltme .......................... 117
Y
Yağ, motor .................. 235, 281, 285
Yakıt ........................................... 217
Yakıt doldurma .......................... 221
Yakıt göstergesi .........................108
Yakıt kesme ............................... 169
Yakıt seçici ................................ 108
Yakıt tüketimi - CO 2-emisyonları 226
Yan aynalar .................................. 29
Yan dönüş sinyali lambaları ......247
Yan hava yastığı sistemi .............. 60
