stop start OPEL ZAFIRA C 2016.5 Sürücü El Kitabı (in Turkish)

Özet bilgiler111Elektrik kumandalı camlar .....32
2 Yan aynalar ........................... 29
3 Hız Sabitleme Sistemi ........187
Hız sınırlayıcı ...................... 188
Ayarlanabilir hız sabitleyici ..190
Önden çarpışma alarmı ......197
4 Yan havalandırma çıkışları . 163
5 Dönüş ve şerit değiştirme
sinyalleri, selektör, kısa
huzmeli ve uzun huzmeli
far, uzun huzmeli far
asistanı ............................... 152
Araçtan çıkış aydınlatması . 155
Park lambaları .....................153
Sürücü bilgi sistemi
düğmeleri ............................ 121
6 Göstergeler ........................ 107
7 Direksiyondaki kumanda
tuşları ................................. 100
8 Sürücü Bilgi Sistemi ............1219Cam silecekleri, cam
yıkama sistemi, ön far
yıkama sistemi, arka cam
sileceği, arka cam yıkama
sistemi ................................. 101
10 Merkezi kilit sistemi ...............22
Dörtlü ikaz flaşörü ..............151
Sport sürüş modu ............... 185
Tour sürüş modu ................185
Yakıt seçim tuşu .................. 108
Hava yastığı devre dışı
bırakma kontrol lambası ..... 115
Ön yolcu emniyet kemeri
kontrol lambası ................... 114
11 Bilgi ekranı ......................... 125
12 Orta havalandırma çıkışları 163
13 Hırsızlık alarm sistemi
LED lambaları ......................27
14 Torpido gözü ........................ 69
15 Klima Sistemi ...................... 157
16 AUX girişi, USB girişi, SD
kart yuvası ............................. 10
Aksesuar prizi .....................10617Vites kolu, manuel
şanzıman ........................... 180
Otomatik şanzıman ............177
18 Çekiş kontrol sistemi ..........184
Elektronik Stabilite
Kontrolü .............................. 184
Şerit değiştirme uyarısı ......215
19 Elektrikli el freni ...................182
20 Park asistanı sistemleri .......203
Stop-start sistemi için Eco
düğmesi .............................. 169
21 Direksiyon kilidine sahip
kontak kilidi ........................ 168
22 Korna ................................. 101
Sürücü hava yastığı .............59
23 Motor kaputu açma kolu ....234
24 Sigorta kutusu ....................252
Eşya saklama bölümleri ........70
25 Direksiyon simidi ayarı .......100
26 Aydınlatma anahtarı ...........144
Far seviye ayarlaması ........147
Ön sis farları ....................... 152

18Özet bilgilerStop-start sistemi
Araç düşük bir hızdaysa veya
duruyorsa, bazı koşullar yerine
getirildiğinde, bir Autostop aşağıdaki
gibi etkinleştirilir:
● Debriyaj pedalına basın.
● Vites değiştirme kolunu N
konumuna getirin.
● Debriyaj pedalını bırakın.
Takometredeki AUTOSTOP
konumundaki ibrede bir Autostop
gösterilir.
Motoru yeniden başlatmak için
yeniden debriyaj pedalına basın.
Stop-start sistemi 3 169.
Park etme9 Uyarı
● Aracı, kolay tutuşur bir yüzeye
park etmeyin. Egzoz sisteminin
yüksek sıcaklığı, yüzeyi
tutuşturabilir.
● Park frenini daima çekin. Manuel park frenini (el freni)
daima, açma düğmesine
bastırmadan sıkıca çekin.
Yokuş aşağı veya yokuş yukarı
durumlarda mümkün
olduğunca sıkı çekin.
Çalıştırma kuvvetini azaltmak için aynı zamanda fren
pedalına da basın.
Elektrikli park frenli araçlarda,
m anahtarını yaklaşık bir
saniye çekin.
Kontrol lambası m yandığında
elektrikli park freni uygulanır
3 116.
● Motoru durdurun.
● Düz yolda veya yokuş yukarı durumda, kontak anahtarını
çıkarmadan önce vitesi birinci
vitese alın veya vites kolunu P
konumuna getirin. Yokuş
yukarı durumda ayrıca ön
tekerleklerin kaldırıma doğru
bakmamasını sağlayın.
Araç yokuş aşağı duruyorsa, kontak anahtarını çıkarmadan
önce aracı geri vitese alın veya vites kolunu P konumuna
getirin. Ön tekerleklerin
kaldırıma doğru bakmasını
sağlayın.
● Camları kapatın.
● Kontak anahtarın kontaktan çıkarın. Direksiyon simidi
kilidinin yerine oturması
hissedilinceye kadar
direksiyonu çevirin.
Otomatik şanzımanlı araçlarda
kontak anahtarı sadece vites kolu P konumunda çıkartılabilir.

Koltuklar, Güvenlik Sistemleri45Kol dayanağının ön tarafındaki
tutamağı çekin ve kol tutamağını
arkaya doğru konsoldan çıkartın.
Takarken, sökme işleminin tersini uygulayın.
Isıtma
İlgili koltuğu istenilen ayara kadar
ısıtmak için ß tuşuna bir veya daha
fazla kez basın. Tuştaki kontrol
lambası ayar durumunu gösterir.
Hassas cilde sahip kişilerde koltuk
ısıtmasının sürekli olarak en üst
kademede tutulması tavsiye edilmez.
Koltukların ısıtılması motor çalışırken
ve bir Autostop esnasında
gerçekleşir.
Stop-start sistemi 3 169.Arka koltuklar
İkinci sıradaki koltuklar9 Uyarı
İkinci ve üçüncü sıradaki koltuklar
veya koltuk sırtlıkları ayarlandı
veya katlandı ise, ellerinizi ve
bacaklarınızı hareketli alandan
uzak tutun.
Koltukların altına herhangi bir şey
koymayın.
Koltukları asla araç seyir
halindeyken ayarlamayın.
Koltuklar kontrolsüz bir şekilde
hareket edebilir.
Sadece emniyet kemerleri ve
koltuk sırtlıkları kilitli olarak sürün.
Temel koltuklar
Koltuk pozisyonu
İkinci koltuk sırasındaki her koltuk tek başına ileriye veya geriye doğru
hareket ettirilebilir.

Göstergeler ve kumanda birimleri101
Direksiyon simidindeki tavsiye edilen
tutma yerleri, diğer yerlere göre daha
yüksek sıcaklıkta ve daha hızlı bir
şekilde ısıtılır.
Isıtma, motor çalışırken ve bir
Autostop esnasında gerçekleşir.
Stop-start sistemi 3 169.
Korna
j işareti olan kısma bastırın.
Ön cam silecekleri ve
yıkama sistemi
Ön cam silecekleriHI:hızlıLO:yavaşINT:fasılalı silme veya yağmur
sensörlü otomatik yıkamaOFF:kapalı
Ön cam sileceği kapalı konumdayken
tek bir silme işlemi için kolu aşağıya
doğru 1x konumuna bastırın.
Ön camın buzlu olması halinde
silecekleri kullanmayın.
Araç yıkama tesislerinde kapatın.

106Göstergeler ve kumanda birimleriAksesuar prizleri
12 Volt aksesuar prizi ön konsolda
bulunmaktadır. Örtüyü aşağı doğru
katlayın.
Başka 12 Volt aksesuar prizleri arka
konsolda
ve bagaj bölümünün sol yan
panelinde.
Prizlere bağlanan elektrikli
aksesuarın maksimum akım çekişi
120 Watt üzerine çıkmamalıdır.
Kontak kapatıldığında aksesuar
prizleri devre dışı bırakılır. Ayrıca araç
akü voltajının düşmesi durumunda da aksesuar prizleri devre dışı
bırakılırlar.
Bağlanan elektrikli aksesuarların
elektromanyetik dayanıklılığı
DIN VDE 40 839 normuna uygun
olmalıdır.
Akım sağlayıcı aksesuarları
bağlamayın, örn. şarj cihazı veya akü.
Uygun olmayan soketleri takarak
prizleri hasara uğratmayın.
Stop-start sistemi 3 169.
Çakmak
Çakmak, ön konsolda bulunmaktadır. Örtüyü aşağı doğru katlayın.
Çakmağa bastırın. Rezistansı yeteri
kadar kızdığında çakmak otomatik
olarak atar. Çakmağı yerinden
çıkarın.

116Göstergeler ve kumanda birimleriMotor çalışırken yanıp sönerseKatalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise
başvurun.
"En kısa sürede bir servise
başvurun" ikazı
Kontrol lambası g sarı renkte
yanar.
Ayrıca bir uyarı mesajı veya uyarı
kodu görüntülenir.
Aracın servis/bakıma ihtiyacı vardır. Bir servise başvurun.
Araç mesajları 3 128.
Fren ve debriyaj sistemi Kontrol lambası R kırmızı renkte
yanar.
Fren ve debriyaj hidroliği seviyesi çok
düşük 3 238.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Kontak açıldığında, park (el) freni
çekili ise kontrol lambası yanar
3 182.
Pedalı çalıştırın Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanması durumunda Elektrikli park frenini çözmek için frenpedalına basılmalıdır 3 182.
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılmalıdır. Stop-start sistemi
3 169.
Yanıp sönerse Motorun normal marşı için debriyaj
pedalına basılmalıdır 3 17, 3 168.
Bazı versiyonlarda, Sürücü Bilgi
Sisteminde 'pedalı çalıştır' mesajı
görüntülenir 3 128.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda Elektrikli park freni devrededir
3 182.
Yanıp sönerse Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye
alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arıza
Kontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 182.

Göstergeler ve kumanda birimleri117Yanıp sönerseElektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 181.
Vites yükseltme
Yakıt tasarrufu için vites büyültme
önerildiğinde [ kontrol göstergesi
olarak yanar veya Üst Düzey-Kombi-
Göstergeli Sürücü bilgi sisteminde bir sembol olarak gösterilir.
Bazı versiyonlarda, vites değiştirme
göstergesi Sürücü Bilgi Sisteminde
(Driver Information Center) tam ekran
olarak görünür.
EcoFlex sürüş asistanı 3 132.
Servo direksiyon Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından
direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 169.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza. Bir servise başvurun.Şerit değiştirme uyarısı
Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Ultrasonik park sensörleri
Kontrol lambası r sarı renkte
yanar.
Sistemde hata var anlamına gelir
veya
Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır
veya

118Göstergeler ve kumanda birimleriDış kaynaklı ultrasonik ses kaynakları
nedeni ile meydana gelebilir. Eğer
arıza nedeni ortadan kalkarsa, o
zaman sistem normal şartlardaki gibi
çalışmaya devam eder.
Sistemdeki arızanın bir servis
tarafından giderilmesini sağlayın.
Ultrasonik park sensörleri 3 203.
Elektronik Stabilite Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanması durumunda Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik denge kontrolü 3 184,
Çekiş kontrol sistemi 3 184.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma Kontrol lambası ! sarı renkte yanar.
Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresi
Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi
gerekir.Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.
Yanması durumunda
Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse Filtre maksimum dolum seviyesineulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 172, Stop-start
sistemi 3 169.
AdBlue
Y kontrol lambası sarı renkte yanıp
söner.
AdBlue seviyesi düşük. Motorun
çalışmasının engellenmemesi için
AdBlue'yu kısa sürede doldurun.
AdBlue 3 173.

158Klima SistemiKlima sistemi
Isıtma ve havalandırma sistemine ek
olarak klima sistemi ayrıca şu
kumanda birimlerine de sahiptir:
n:soğutma4:hava sirkülasyonu
Isıtmalı koltuklar ß 3 45, Isıtmalı
direksiyon simidi * 3 100.
Soğutma n
Soğutmak için n üzerine basın.
Düğmedeki LED, aktivasyonu
belirtmek için yanar. Soğutma sadece motor çalışıyor ve klima sistemi fanıaçık ise çalışır.
Soğutmayı kapatmak için yeniden n
düğmesine basın.
Klima sistemi, dış hava sıcaklığı
donma noktasının hafifçe üzerinde olduğunda havayı soğutur ve nemini
alır (kurutur). Bu yüzden aracın
altından yoğuşma suyu damlayabilir.
Soğutma veya kurutma gerekmediği
zaman, yakıt tasarrufu sağlamak için
soğutma sistemini kapatın. Devreye
giren soğutma otomatik durdurmaları
engelleyebilir.
Stop-start sistemi 3 169.
Hava sirkülasyon sistemi 4
Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Düğmedeki LED, aktivasyonu
belirtmek için yanar.
Hava sirkülasyonu modunu devreden çıkarmak için 4 tuşuna tekrar
basın.9 Uyarı
Hava sirkülasyon sistemi
açıldığında araç dışındaki taze
havanın araç içine girişi en aza
indirilir. Soğutma fonksiyonu
devreye alınmadan hava
sirkülasyon modu seçilirse
havadaki nem oranı artar, camlar
içerden buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön
cam dışarıdan buğulanabilir. Ön cam
dıştan buğulanırsa, ön cam
sileceklerini çalıştırıp l devre dışı
bırakın.
Maksimum soğutma
Isınan havanın dışarı çıkabilmesi için
camları kısa süreliğine açın.
● Soğutma modunu n açın.
● Hava devirdaim (resirkülasyon) sistemini 4 açın.
● Hava dağıtım düğmesine M
basın.
● Sıcaklığı en soğuk konuma ayarlayın.

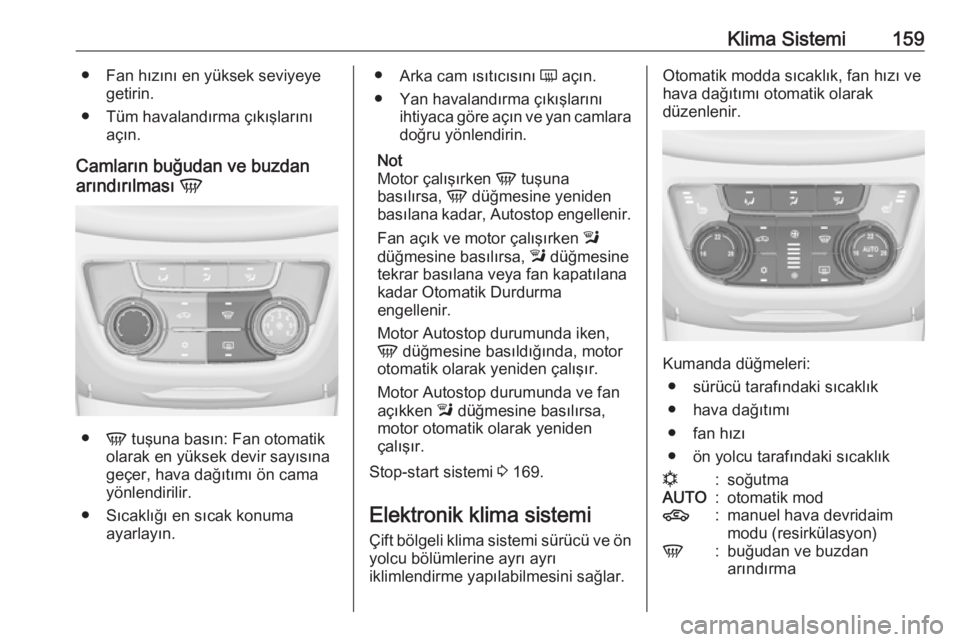

Klima Sistemi159● Fan hızını en yüksek seviyeyegetirin.
● Tüm havalandırma çıkışlarını açın.
Camların buğudan ve buzdan
arındırılması V
●
V tuşuna basın: Fan otomatik
olarak en yüksek devir sayısına
geçer, hava dağıtımı ön cama
yönlendirilir.
● Sıcaklığı en sıcak konuma ayarlayın.
●Arka cam ısıtıcısını Ü açın.
● Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara
doğru yönlendirin.
Not
Motor çalışırken V tuşuna
basılırsa, V düğmesine yeniden
basılana kadar, Autostop engellenir.
Fan açık ve motor çalışırken l
düğmesine basılırsa, l düğmesine
tekrar basılana veya fan kapatılana
kadar Otomatik Durdurma
engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Motor Autostop durumunda ve fan
açıkken l düğmesine basılırsa,
motor otomatik olarak yeniden
çalışır.
Stop-start sistemi 3 169.
Elektronik klima sistemi Çift bölgeli klima sistemi sürücü ve önyolcu bölümlerine ayrı ayrı
iklimlendirme yapılabilmesini sağlar.Otomatik modda sıcaklık, fan hızı ve
hava dağıtımı otomatik olarak
düzenlenir.
Kumanda düğmeleri:
● sürücü tarafındaki sıcaklık
● hava dağıtımı
● fan hızı
● ön yolcu tarafındaki sıcaklık
n:soğutmaAUTO:otomatik mod4:manuel hava devridaim
modu (resirkülasyon)V:buğudan ve buzdan
arındırma
