žárovky OPEL ZAFIRA C 2016.5 Uživatelská příručka (in Czech)

114Přístroje a ovládací prvkyGNízká hladina kapaliny
ostřikovače 3 120mTempomat 3 120/Adaptivní
tempomat 3 120ADetekováno vozidlo vpředu
3 120hOtevřené dveře 3 121
Ukazatele směru
O svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká
Je zapnut ukazatel směru nebo
výstražná světla.
Rychlé blikání: porucha ukazatelů
směru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 242, pojistky
3 250.
Ukazatele směru 3 152.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla
X pro sedadlo řidiče nebo přední
sedadlo spolujezdce svítí nebo bliká.
Svítí
Po zapnutí zapalování, dokud není
zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu
maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.
Zapnutí bezpečnostního pásu 3 52.Stav bezpečnostních pásů
zadních sedadel
> nebo X bliká nebo svítí
v informačním centru řidiče.
Svítí
Po nastartování motoru po dobu minimálně 35 sekund, dokud není
zapnut bezpečnostní pás.
Pokud se nepřipoutaný bezpečnostní
pás během jízdy připoutá.
Bliká
Po rozjetí vozidla při nezapnutém
bezpečnostním pásu.
Zapnutí bezpečnostního pásu 3 52.

228Řízení vozidla a jeho provozTažné zařízení
Všeobecné informace Používejte pouze tažné zařízení,
které bylo schváleno pro Vaše
vozidlo. Vozidla s motory na zemní
plyn vyžadují speciální tažné
zařízení.
Doporučujeme Vám, abyste svěřili dodatečnou montáž tažného zařízení
servisu. Může být nezbytné provést
změny, které mají nepříznivý vliv na
chladicí systém, tepelné štíty nebo jiné zařízení.
Funkce detekce poruchy žárovky pro
brzdové světlo přívěsu nemůže
detekovat částečnou poruchu
žárovek. Například v případě žárovek
4x 5 W detekuje poruchu žárovky
pouze, pokud zůstane pouze jedna
nebo žádná žárovka 5 W.
Namontované tažné zařízení může
zakrýt otvor tažného oka. Pokud toto
nastane, použijte pro tažení tyč
s kulovou hlavou. Tyč s kulovou
hlavou mějte stále ve vozidle.Chování vozidla za jízdy
a rady pro jízdu s přívěsem
Před připojením přívěsu namažte
kulovou hlavu. Nemažte však kulovou
hlavu, pokud používáte stabilizátor
tlumící účinky sil vznikajících
vychýlením přívěsu z přímého směru.
U přívěsů s menší jízdní stabilitou
a obytných přívěsů s celkovou
povolenou hmotností více než
1 300 kg se důrazně doporučuje
používat stabilizátor při jízdě rychlostí
větší než 80 km/h.
Pokud se přívěs za jízdy rozkývá,
zpomalte. Nepokoušejte se korigovat
kývání pohyby volantem. V případě
potřeby prudčeji přibrzděte.
Při jízdě z kopce zařaďte vždy stejný
převodový stupeň, jaký byste použili
pro jízdu do kopce a jeďte přibližně
stejnou rychlostí.
Nastavte tlak v pneumatikách na
hodnotu předepsanou pro plné
zatížení 3 299.Tažení přívěsu
Zatížení závěsu
Přípustná zatížení jsou maximální
hodnoty závislé na vozidle a motoru,
které nesmějí být překročeny.
Skutečné zatížení závěsu je rozdíl
mezi skutečnou celkovou hmotností
přívěsu a skutečným zatížením
kulové hlavy tažného zařízení
v připojeném stavu.
Přípustné zatížení závěsu Vašeho
vozidla je uvedeno v úředních
dokladech k Vašemu vozidlu. Obecně
platí tyto hodnoty pro stoupání do
max. 12 %.
Povolené zatížení přívěsu platí pro
uvedené stoupání/klesání do
nadmořské výšky 1000 m.n.m. Se
stoupající nadmořskou výškou klesá
výkon motoru v důsledku řidšího
vzduchu a je tedy snížena schopnost stoupání, čímž se snižuje povolená
hmotnost soupravy o 10 % na
každých 1000 metrů nadmořské
výšky. Hmotnost soupravy nemusí
být snížena při jízdě po vozovkách
s mírným stoupáním/klesáním (méně než 8 % na dálnicích).

Péče o vozidlo233Péče o vozidloVšeobecné informace................234
Příslušenství a úpravy vozidla . 234
Skladování vozidla ..................234
Recyklace vozidla po ukončení jeho životnosti ......................... 235
Kontroly vozidla ......................... 235
Provádění práce ......................235
Kapota motoru ......................... 235
Motorový olej ........................... 236
Chladicí kapalina motoru .........237
Kapalina do posilovače řízení . 238
Kapalina do ostřikovačů ..........239
Brzdy ....................................... 239
Brzdová kapalina .....................239
Akumulátor vozidla ..................239
Odvzdušnění palivového systému u vznětových motorů 241
Výměna lišty stěrače ...............241
Výměna žárovky ........................242
Halogenové světlomety ...........242
Adaptivní přední osvětlení .......244
Světla do mlhy ......................... 245
Koncová světla ........................ 246
Boční ukazatele směru ............249
Osvětlení registrační značky ...249Osvětlení interiéru ...................250
Osvětlení přístrojové desky .....250
Elektrická soustava ....................250
Pojistky .................................... 250
Pojistková skříňka v motorovém prostoru .................................. 252
Pojistková skříňka v přístrojové desce ...................................... 254
Pojistková skříňka v zavazadlovém prostoru .......255
Nářadí vozidla ............................ 257
Nářadí ...................................... 257
Kola a pneumatiky .....................257
Zimní pneumatiky ....................257
Značení pneumatik ..................258
Tlak vzduchu v pneumatikách . 258
Systém monitorování tlaku vzduchu v pneumatikách ........259
Hloubka vzorku ........................263
Změna velikosti pneumatiky a kola ...................................... 263
Kryty kol ................................... 263
Řetězy na kola ......................... 264
Souprava na opravu pneumatik ............................... 264
Výměna kola ............................ 267
Rezervní kolo .......................... 270
Startování pomocí startovacích
kabelů ........................................ 273Tažení........................................ 275
Tažení vozidla ......................... 275
Tažení jiného vozidla ...............276
Péče o vzhled ............................ 277
Péče o exteriér ........................ 277
Péče o interiér ......................... 279

242Péče o vozidloLišta stěrače zadního skla
Odklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a sejměte ji.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Žárovky světlometů vyměňujte
zevnitř motorového prostoru.
Halogenové světlometyBihalogenové světlomety (1) s jednou
žárovkou pro tlumená i dálková
světla.
Přední ukazatel směru (2) .
Obrysová světla/světla pro jízdu ve
dne (3) .
Potkávací/dálkové světlo (1) 1. Otočte víčkem (1) proti směru hodinových ručiček a sejměte je.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.

Péče o vozidlo243

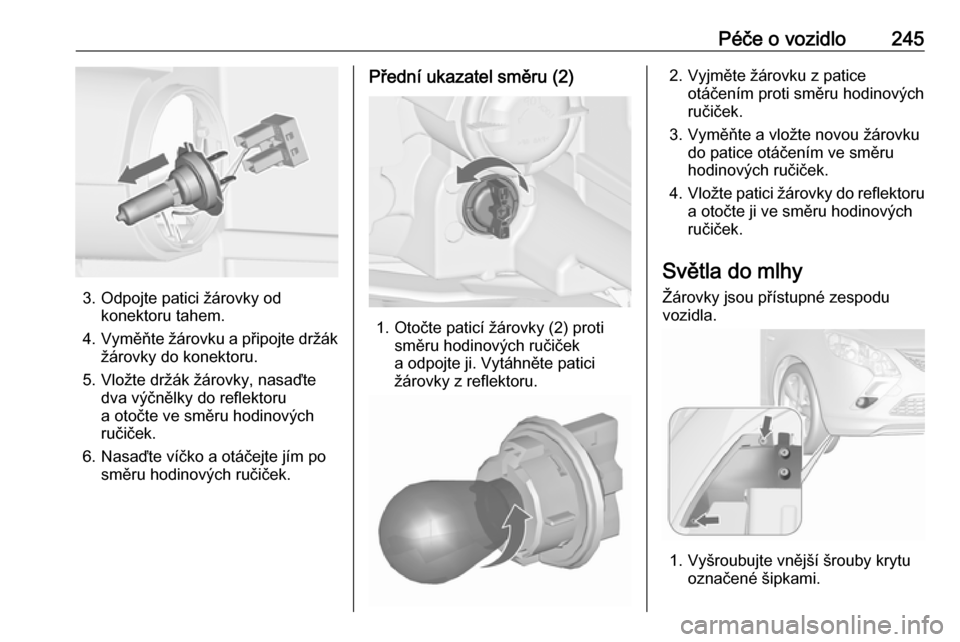

3. Stisknutím přídržného výčnělkuodpojte držák žárovky od
konektoru.
4. Vyměňte žárovku a připojte držák
žárovky do konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Přední ukazatel směru (2)
1. Otočte paticí žárovky (2) protisměru hodinových ručiček
a odpojte ji. Vytáhněte patici
žárovky z reflektoru.
2. Vyjměte žárovku z patice otáčením proti směru hodinových
ručiček.
3. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.
Obrysová světla/světla pro jízdu
ve dne (3)
1. Otočte paticí žárovky (3) proti směru hodinových ručiček
a odpojte ji. Vytáhněte patici
žárovky z reflektoru.

244Péče o vozidlo

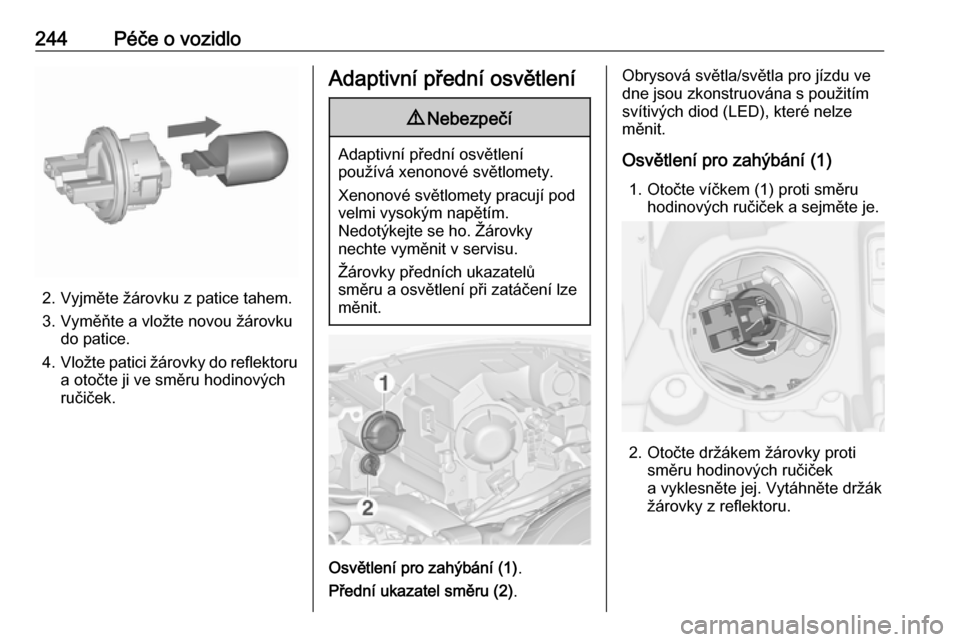

2. Vyjměte žárovku z patice tahem.
3. Vyměňte a vložte novou žárovku do patice.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.
Adaptivní přední osvětlení9 Nebezpečí
Adaptivní přední osvětlení
používá xenonové světlomety.
Xenonové světlomety pracují pod
velmi vysokým napětím.
Nedotýkejte se ho. Žárovky
nechte vyměnit v servisu.
Žárovky předních ukazatelů
směru a osvětlení při zatáčení lze
měnit.
Osvětlení pro zahýbání (1) .
Přední ukazatel směru (2) .
Obrysová světla/světla pro jízdu ve
dne jsou zkonstruována s použitím
svítivých diod (LED), které nelze
měnit.
Osvětlení pro zahýbání (1) 1. Otočte víčkem (1) proti směru hodinových ručiček a sejměte je.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.

Péče o vozidlo245
3. Odpojte patici žárovky odkonektoru tahem.
4. Vyměňte žárovku a připojte držák
žárovky do konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Přední ukazatel směru (2)
1. Otočte paticí žárovky (2) protisměru hodinových ručiček
a odpojte ji. Vytáhněte patici
žárovky z reflektoru.
2. Vyjměte žárovku z patice otáčením proti směru hodinových
ručiček.
3. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.

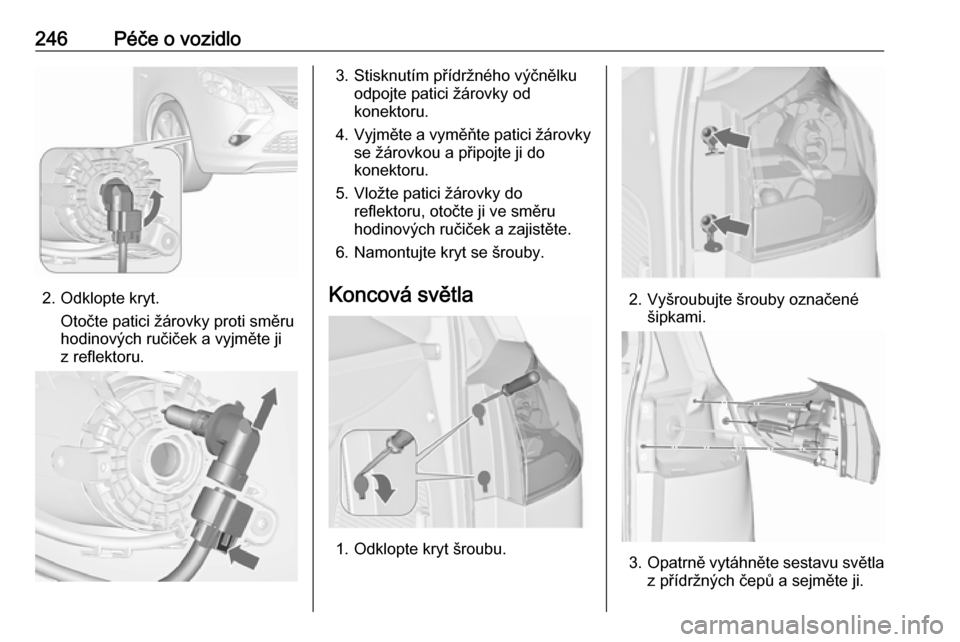

Světla do mlhy
Žárovky jsou přístupné zespodu
vozidla.
1. Vyšroubujte vnější šrouby krytu označené šipkami.

246Péče o vozidlo
2. Odklopte kryt.Otočte patici žárovky proti směru
hodinových ručiček a vyjměte ji
z reflektoru.
3. Stisknutím přídržného výčnělku odpojte patici žárovky od
konektoru.
4. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte ji do
konektoru.
5. Vložte patici žárovky do reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
6. Namontujte kryt se šrouby.
Koncová světla
1. Odklopte kryt šroubu.
2. Vyšroubujte šrouby označené šipkami.
3. Opatrně vytáhněte sestavu světla
z přídržných čepů a sejměte ji.

Péče o vozidlo2474. Odpojte konektor od sestavysvětla.

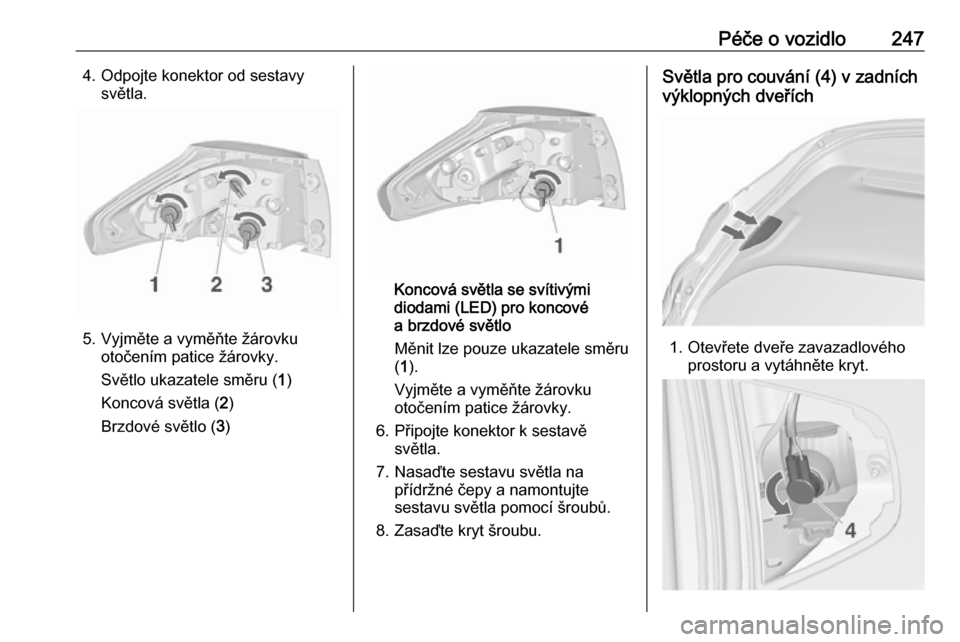

5. Vyjměte a vyměňte žárovku otočením patice žárovky.
Světlo ukazatele směru ( 1)
Koncová světla ( 2)
Brzdové světlo ( 3)
Koncová světla se svítivými
diodami (LED) pro koncové
a brzdové světlo
Měnit lze pouze ukazatele směru
( 1 ).
Vyjměte a vyměňte žárovku
otočením patice žárovky.
6. Připojte konektor k sestavě světla.
7. Nasaďte sestavu světla na přídržné čepy a namontujte
sestavu světla pomocí šroubů.
8. Zasaďte kryt šroubu.
Světla pro couvání (4) v zadních
výklopných dveřích
1. Otevřete dveře zavazadlového prostoru a vytáhněte kryt.

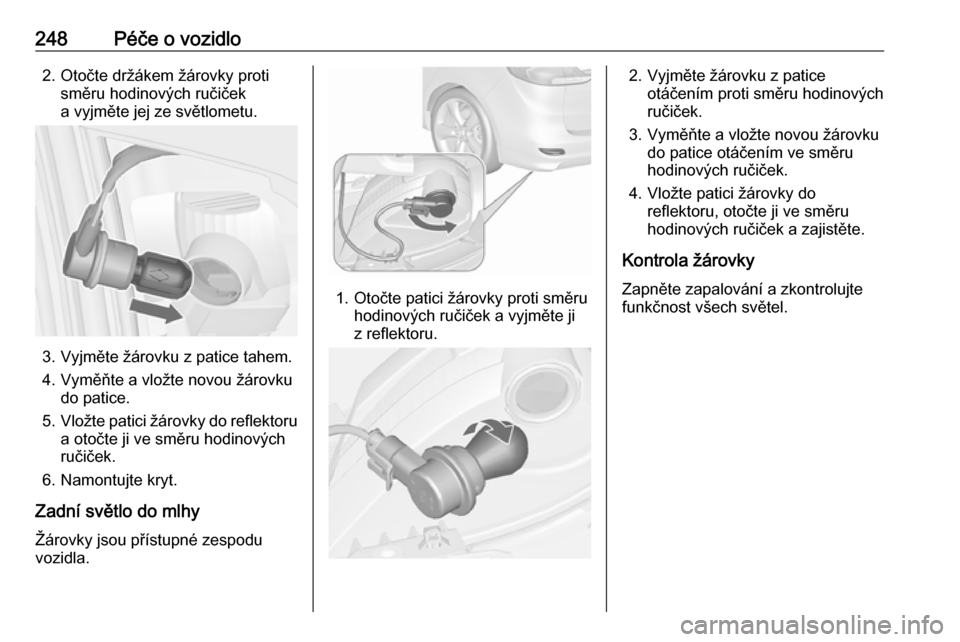

248Péče o vozidlo2. Otočte držákem žárovky protisměru hodinových ručiček
a vyjměte jej ze světlometu.
3. Vyjměte žárovku z patice tahem.
4. Vyměňte a vložte novou žárovku do patice.
5. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.
6. Namontujte kryt.
Zadní světlo do mlhy
Žárovky jsou přístupné zespodu
vozidla.
1. Otočte patici žárovky proti směru hodinových ručiček a vyjměte ji
z reflektoru.
2. Vyjměte žárovku z patice otáčením proti směru hodinových
ručiček.
3. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
4. Vložte patici žárovky do reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
Kontrola žárovky
Zapněte zapalování a zkontrolujte
funkčnost všech světel.
