stop start OPEL ZAFIRA C 2016.5 Uživatelská příručka (in Czech)

V krátkosti111Elektrické ovládání oken .......32
2 Vnější zrcátka ....................... 30
3 Tempomat .......................... 188
Omezovač rychlosti ............. 190
Adaptivní tempomat ............191
Výstraha před kolizí vpředu 198
4 Boční větrací otvory ............163
5 Směrová světla a změny
jízdního pruhu, světelná
houkačka, tlumená světla
a dálková světla, asistent
dálkových světel ................. 152
Výstupní osvětlení .............155
Obrysová světla ..................153
Tlačítka informačního
centra řidiče ........................ 121
6 Přístroje .............................. 107
7 Ovládací prvky na volantu . 100
8 Informační centrum řidiče ...1219 Stěrač čelního skla,
systém ostřikovačů
čelního skla, systém
stěračů světlometů, zadní
stěrač, systém zadního
ostřikovače .......................... 101
10 Centrální zamykání ...............22
Výstražná světla ................. 151
Sportovní režim ..................186
Cestovní režim ...................186
Volič paliva .......................... 108
Kontrolka vypnutí airbagu ..115
Kontrolka bezpečnostního
pásu předního spolujezdce 114
11 Informační displej ...............125
12 Středové větrací otvory ......163
13 Stavová LED systému
alarmu .................................. 27
14 Odkládací schránka
v palubní desce ....................69
15 Klimatizace .......................... 157
16 Vstup AUX, vstup USB,
štěrbina pro SD kartu ............10
Napájecí zásuvka ...............10617Páka voliče, mechanická
převodovka ........................ 181
Automatická převodovka ...178
18 Systém kontroly trakcí ........ 185
Elektronické stabilizace
vozidla ................................ 186
Varování o opuštění
jízdního pruhu ....................216
19 Elektrická parkovací brzda ..183
20 Systémy parkovacího
asistenta .............................. 204
Tlačítko Eco pro systém
stop-start ............................. 170
21 Spínací skříňka se
zámkem volantu .................168
22 Houkačka ........................... 101
Airbag řidiče ......................... 59
23 Uvolňovací páčka kapoty ...235
24 Pojistková skříňka ..............254
Odkládací prostor .................. 70
25 Nastavení polohy volantu ..100

V krátkosti17RozjezdKontrola před rozjezdem ● Tlak vzduchu v pneumatikách a jejich stav 3 258, 3 299.
● Hladinu motorového oleje a hladiny kapalin 3 236.
● Všechna okna, zrcátka, vnější osvětlení a registrační značky,
zda jsou čisté, není na nich sníh
nebo námraza a jsou funkční.
● Správná poloha zpětných zrcátek, sedadel
a bezpečnostních pásů 3 30,
3 39, 3 52.
● Funkci brzd při nízké rychlosti, obzvláště pokud jsou brzdy
mokré.Startování motoru
● Otočte klíč do polohy 1.
● Mírným pohybem volantu uvolněte zámek řízení.
● Sešlápněte spojku a brzdu.
● Automatická převodovka v P
nebo N.
● Nepřidávejte plyn.
● Vznětové motory: Otočte klíč do polohy 2 pro žhavení a počkejte,
až zhasne kontrolka !.
● Otočte klíč do polohy 3
a uvolněte jej.
Startování motoru 3 168.
Systém Stop-start
Pokud se vozidlo pohybuje pomalou
rychlostí nebo stojí a jsou splněny jisté podmínky, aktivujte Autostop
následujícím způsobem:
● Sešlápněte spojkový pedál.
● Páku voliče přesuňte do polohy N.
● Uvolněte spojkový pedál.
Režim Autostop poznáte podle
ručičky v poloze AUTOSTOP na
tachometru.
Pokud chcete motor znovu
nastartovat, opět sešlápněte
spojkový pedál.

18V krátkostiSystém Stop-start 3 170.Parkování9 Varování
● Vozidlo neparkujte na povrchu,
který se může snadno vznítit.
Takovýto povrch by se mohl
vznítit od výfukového systému,
který má vysokou teplotu.
● Vždy použijte ruční brzdu. Zatáhněte manuální ruční
brzdu bez tisknutí
uvolňovacího tlačítka. Ve
svahu směrem dolů nebo
nahoru ji zabrzděte co možno nejpevněji. Současně
sešlápněte brzdový pedál, aby
se snížily vyvíjené provozní
síly.
U vozidel s elektrickou ruční
brzdou zatáhněte na zhruba
jednu sekundu spínač m.
Elektrická ruční brzda je
zabrzděna, když se rozsvítí
kontrolka m 3 116.
● Vypněte motor.
● Pokud vozidlo je na vodorovném povrchu nebo vesvahu směrem vzhůru, před
vyjmutím klíče zapalování
zařaďte první převodový
stupeň nebo uveďte volicí páku do polohy P. Ve svahu směrem
vzhůru otočte přední kola
směrem od obrubníku.
Pokud vozidlo je ve svahu
směrem dolů, před vyjmutím
klíče zapalování zařaďte
zpětný chod nebo uveďte volicí páku do polohy P. Natočte
přední kola směrem
k obrubníku.
● Zavřete okna.
● Vyjměte klíč zapalování ze spínače. Otáčejte volantem
dokud neucítíte, že se zamknul
zámek řízení.
U vozidel s automatickou
převodovkou je možné vyjmout
klíč ze spínací skříňky pouze
v případě, že je páka voliče
v poloze P.

Sedadla, zádržné prvky45Vytáhněte madlo na přední straně
loketní opěrky a vysuňte opěrku ze
zadního konce konzoly.
Při montáži postupujte v opačném
pořadí.
Topení
Vyhřívání nastavíte na požadované
nastavení jedním nebo několikerým
stisknutím tlačítka ß pro příslušné
sedadlo. Kontrolka v tlačítku
signalizuje nastavení.
Dlouhodobé používání nejvyšší
úrovně se nedoporučuje pro osoby
s citlivou pokožkou.
Vyhřívání sedadla funguje pouze při
nastartovaném motoru a v režimu Autostop.
Systém Stop-start 3 170.Zadní sedadla
Sedadla druhé řady9 Varování
Při nastavování nebo sklápění
sedadel nebo opěradel druhé
a třetí řady sedadel držte ruce
a nohy mimo oblast pohybu.
Nikdy neukládejte žádné
předměty pod sedadla.
Nikdy nenastavujte sedadla
během jízdy, jelikož by se jejich
pohyb mohl stát
nekontrolovatelným.
Jezděte s vozidlem pouze pokud
jsou sedadla a opěradla bezpečně zajištěna ve své pozici.
Sedadla
Poloha sedadla
Každé sedadlo ve druhé řadě lze
jednotlivě posouvat dozadu nebo
dopředu.

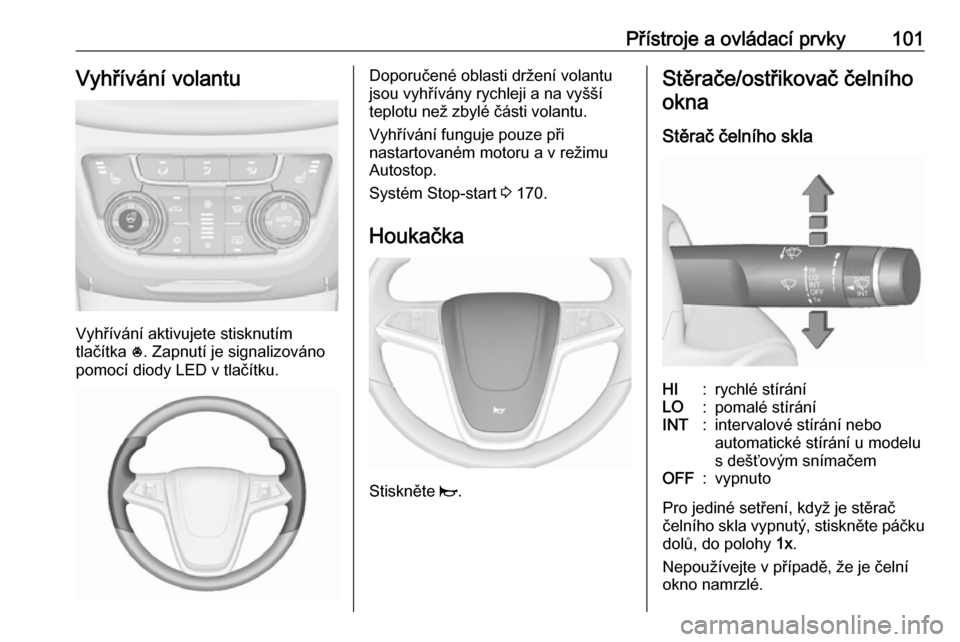

Přístroje a ovládací prvky101Vyhřívání volantu
Vyhřívání aktivujete stisknutím
tlačítka *. Zapnutí je signalizováno
pomocí diody LED v tlačítku.
Doporučené oblasti držení volantu
jsou vyhřívány rychleji a na vyšší
teplotu než zbylé části volantu.
Vyhřívání funguje pouze při
nastartovaném motoru a v režimu
Autostop.
Systém Stop-start 3 170.
Houkačka
Stiskněte j.
Stěrače/ostřikovač čelního
okna
Stěrač čelního sklaHI:rychlé stíráníLO:pomalé stíráníINT:intervalové stírání nebo
automatické stírání u modelu
s dešťovým snímačemOFF:vypnuto
Pro jediné setření, když je stěrač
čelního skla vypnutý, stiskněte páčku
dolů, do polohy 1x.
Nepoužívejte v případě, že je čelní
okno namrzlé.

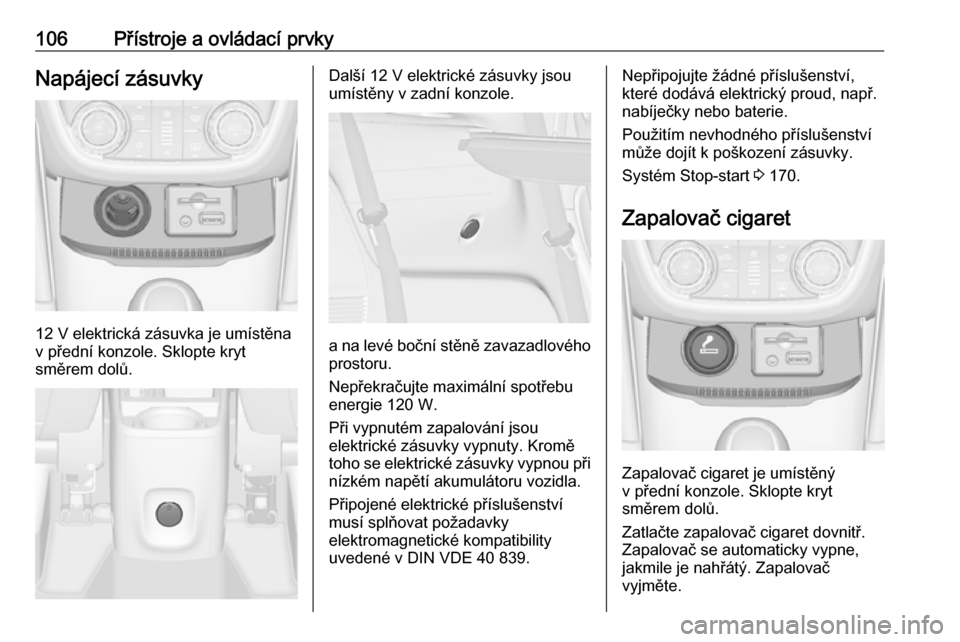

106Přístroje a ovládací prvkyNapájecí zásuvky
12 V elektrická zásuvka je umístěna
v přední konzole. Sklopte kryt
směrem dolů.
Další 12 V elektrické zásuvky jsou
umístěny v zadní konzole.
a na levé boční stěně zavazadlového
prostoru.
Nepřekračujte maximální spotřebu
energie 120 W.
Při vypnutém zapalování jsou
elektrické zásuvky vypnuty. Kromě
toho se elektrické zásuvky vypnou při nízkém napětí akumulátoru vozidla.
Připojené elektrické příslušenství
musí splňovat požadavky
elektromagnetické kompatibility
uvedené v DIN VDE 40 839.
Nepřipojujte žádné příslušenství,
které dodává elektrický proud, např.
nabíječky nebo baterie.
Použitím nevhodného příslušenství
může dojít k poškození zásuvky.
Systém Stop-start 3 170.
Zapalovač cigaret
Zapalovač cigaret je umístěný
v přední konzole. Sklopte kryt
směrem dolů.
Zatlačte zapalovač cigaret dovnitř. Zapalovač se automaticky vypne,
jakmile je nahřátý. Zapalovač
vyjměte.

116Přístroje a ovládací prvkyBrzy proveďte servis vozidlag svítí žlutě.
Navíc je zobrazena výstražná zpráva nebo výstražný kód.
Vozidlo potřebuje servis.
Vyhledejte pomoc v servisu.
Zprávy vozidla 3 127.
Systém brzd a spojky R svítí červeně.
Hladina brzdové a spojkové kapaliny
je příliš nízká 3 239.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Svítí po zapnutí zapalování pokud je
zabrzděná ruční brzda 3 183.
Sešlápněte pedál - svítí nebo bliká žlutě.
Svítí
Pro uvolnění elektrické parkovací
brzdy se musí se sešlápnout brzdový pedál 3 183.
Pro nastartování motoru v režimu
Autostop se musí sešlápnout
spojkový pedál. Systém Stop-start
3 170.
Bliká
Pro normální start motoru se musí
sešlápnout spojkový pedál 3 17,
3 168.
U některých verzí se v informačním
centru řidiče zobrazí zpráva
„Sešlápněte pedál“ 3 127.
Elektrická parkovací brzda
m svítí nebo bliká červeně.
Svítí Elektrická parkovací brzda je
zabrzděna 3 183.Bliká
Elektrická parkovací brzda není zcela zabrzděna nebo odbrzděna. Zapněte
zapalování, sešlápněte brzdový
pedál a pokuste se znovu nastavit
systém, nejdříve odbrzděním a poté
zabrzděním elektrické parkovací brzdy. Pokud m stále bliká, nejezděte
s vozidlem a vyhledejte pomoc
v servisu.
Porucha elektrické
parkovací brzdy
j svítí nebo bliká žlutě.
Svítí Elektrická parkovací brzda pracuje sesníženou účinností 3 183.
Bliká
Elektrická parkovací brzda je
v servisním režimu. Zastavte vozidlo
a pro opětovné nastavení zabrzděte
a odbrzděte elektrickou parkovací
brzdu.

Přístroje a ovládací prvky1179Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Protiblokovací systém brzd
(ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika sekundách nezhasne, nebo jestliže
se rozsvítí během jízdy, došlo
k poruše v systému ABS. Brzdová
soustava vozidla je i nadále funkční,
ale bez možnosti regulace systémem
ABS.
Protiblokovací systém brzd 3 182.
Řazení směrem nahoru Pokud je z důvodu úspory paliva
doporučeno přeřazení na vyšší
převodový stupeň, rozsvítí se zeleně
kontrolka [ nebo se na informačním
centru řidiče s kombinovaným
displejem vyšší úrovně zobrazí
symbol.
U některých verzí se indikace řazení
otevře jako celá stránka
v informačním centru řidiče.
EcoFlex jízdní asistent 3 132.
Posilovač řízení
c svítí žlutě.
Svítí, když je posilovač řízení
omezen
Posilovač řízení je omezen kvůli
přehřátí systému. Kontrolka zhasne,
jakmile se systém ochladí.
Systém Stop-start 3 170.
Svítí, když je posilovač řízení
zablokován
Porucha v systému posilovače řízení.
Obraťte se na servis.
Varování o opuštění jízdního pruhu
) svítí zeleně nebo bliká žlutě.Svítí zeleně
Systém je zapnutý a připravený
k činnosti.
Bliká žlutě
Systém zaznamenal nechtěnou
změnu jízdního pruhu.
Ultrazvukový parkovacíasistent
r svítí žlutě.
Porucha v systému
nebo
Závada z důvodu znečištěných
snímačů nebo ledem či sněhem
zakrytých snímačů
nebo
Rušení z důvodu vnějších zdrojů ultrazvuku. Jakmile je zdroj rušení
odstraněn, systém bude pracovat
normálně.
Nechte příčinu poruchy v systému
odstranit v servisu.
Ultrazvukový parkovací asistent
3 204.

118Přístroje a ovládací prvkyElektronická stabilizacevozidla vypnuta
n svítí žlutě.
Systém je vypnutý.
Elektronické řízení stability a systém kontroly prokluzu
b svítí nebo bliká žlutě.
Svítí V systému nastala porucha. Můžete
pokračovat v jízdě. Nicméně jízdní
stabilita může být zhoršena
v závislosti na stavu povrchu
vozovky.
Nechte příčinu poruchy odstranit
v servisu.
Bliká
Systém je aktivně zapojený. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Elektronické řízení stability 3 186,
systém kontroly trakce 3 185.Vypnutí systému kontroly
trakcí
k svítí žlutě.
Systém je vypnutý.
Žhavení ! svítí žlutě.
Žhavení je zapnuto. Aktivuje se
pouze při nízké venkovní teplotě.
Filtr pevných částic
% svítí nebo bliká žlutě.
Svítí, když je nutné vyčistit filtr
pevných částic.
Pokračujte v jízdě, dokud %
nezhasne. Pokud je to možné,
nedovolte, aby otáčky motoru klesly
pod 2 000 ot/min.
Svítí Filtr pevných částic je zaplněn. Comožná nejdříve zahajte postup
čištění.Bliká
Je dosažena maximální úroveň
zaplnění filtru. Ihned zahajte postup
čištění, aby jste se vyhnuli poškození
motoru.
Filtr pevných částic 3 173, systém
Stop-start 3 170.
AdBlue
Y bliká žlutě.
Hladina AdBlue je nízká. Co nejdříve
doplňte AdBlue, abyste předešli
zamezení startu motoru.
AdBlue 3 174.
Systém sledování tlaku vzduchu v pneumatikách
w svítí nebo bliká žlutě.
Svítí
Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatice.

Přístroje a ovládací prvky119BlikáPorucha v systému nebo je
namontovaná pneumatika bez
snímače tlaku (např. rezervní kolo).
Po uplynutí 60 - 90 sekund kontrolka
nepřetržitě svítí. Obraťte se na servis.
Tlak motorového oleje
I svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoruVýstraha
Může dojít k přerušení mazání motoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zvolte neutrál, nastavte páku voliče do polohy N.
3. Co nejdříve bezpečně opusťte
proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimuAutostop je posilovač brzd stále
funkční.
Nevytahujte klíč, dokud vůz stojí.
Jinak by mohlo neočekávaně dojít k uzamknutí volantu.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 236.
Nízká hladina paliva i svítí nebo bliká žlutě.
Svítí Hladina v palivové nádrži je příliš
nízko.
Bliká
Spotřebované palivo. Okamžitě
palivo doplňte. Nikdy nesmíte nádrž
zcela vyprázdnit.
Katalyzátor 3 174.
Odvzdušnění palivové soustavy
vznětového motoru 3 241.
Imobilizér
d bliká žlutě.
Porucha v systému imobilizéru. Motor nemůžete nastartovat.
Snížený výkon motoru # svítí žlutě.
Výkon motoru je omezen. Obraťte se
na servis.
Vnější osvětlení
8 svítí zeleně.
Je rozsvícené vnější osvětlení vozidla 3 144.
