OPEL ZAFIRA C 2016.5 Uputstvo za upotrebu (in Serbian)

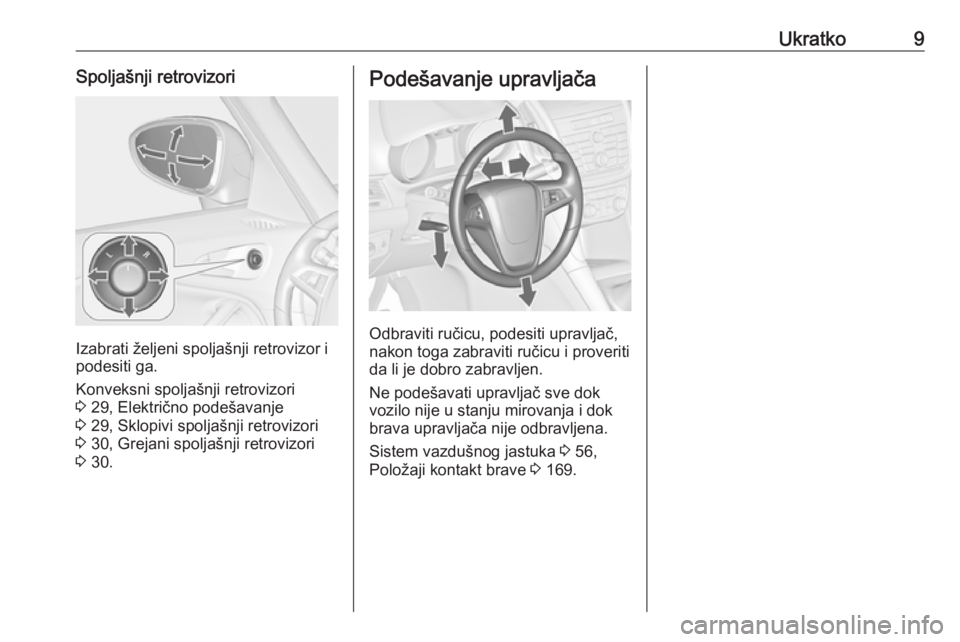

Ukratko9Spoljašnji retrovizori
Izabrati željeni spoljašnji retrovizor i
podesiti ga.
Konveksni spoljašnji retrovizori
3 29, Električno podešavanje
3 29, Sklopivi spoljašnji retrovizori
3 30, Grejani spoljašnji retrovizori
3 30.
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljen.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije odbravljena.
Sistem vazdušnog jastuka 3 56,
Položaji kontakt brave 3 169.

10UkratkoKratak pregled instrument table

Ukratko111Električno upravljani
prozori ................................... 32
2 Spoljašnji retrovizori ..............29
3 Tempomat .......................... 189
Ograničavač brzine .............190
Adaptivni tempomat ............191
Upozorenje o čeonom
sudaru ................................. 198
4 Bočni ventilacioni otvori ......164
5 Signalni uređaj za
skretanje i menjanje
saobraćajne trake,
svetlosni signal (ablend)
prednjih svetla, oborena
svetla i duga svetla,
pomoć dugim svetlima .......153
Svetlo prilikom izlaska ........ 157
Parkirna svetla (poziciona
svetla) ................................. 154
Dugmad informacionog
centra za vozača .................121
6 Instrumenti ......................... 107
7 Komande upravljača ..........1008informacioni centar za
vozača ................................. 121
9 Brisači vetrobranskog
stakla, sistem za pranje
vetrobrana, sistem za
pranje prednjih svetala,
zadnji brisač, sistem za
pranje zadnjeg stakla ..........101
10 Sistem centralnog
zaključavanja ........................ 22
Treptajuća svetla
upozorenja (sva četiri
pokazivača pravca) ............153
Sportski režim ....................187
Režim putovanja ................187
Birač goriva ......................... 109
Kontrolna lampica za
deaktiviranje vazdušnih
jastuka ................................ 115
Kontrolna lampica za
sigurnosni pojas suvozača . 114
11 Info-Displej ......................... 125
12 Srednji ventilacioni otvori ...164
13 LED stanja alarmnog
sistema zaštite od krađe ......2714Kaseta za rukavice ............... 69
15 Sistem upravljanja klimom ..158
16 AUX ulaz, USB ulaz, otvor
za SD karticu ......................... 10
Utičnica ............................... 106
17 Ručica menjača, ručni
menjač ............................... 182
Automatski menjač ............. 179
18 Sistem kontrole
proklizavanja ...................... 186
Elektronsko upravljanje
stabilnosti ........................... 186
Upozorenje o napuštanju
saobraćajne trake ..............218
19 Električna parkirna kočnica . 184
20 Pomoćni sistemi pri
parkiranju ............................ 205
Dugme "Eco" sistema za
zaustavljanje i pokretanje ...170
21 Kontakt brava sa bravom
upravljača ........................... 169
22 Sirena ................................. 101
Vazdušni jastuk vozača .......59

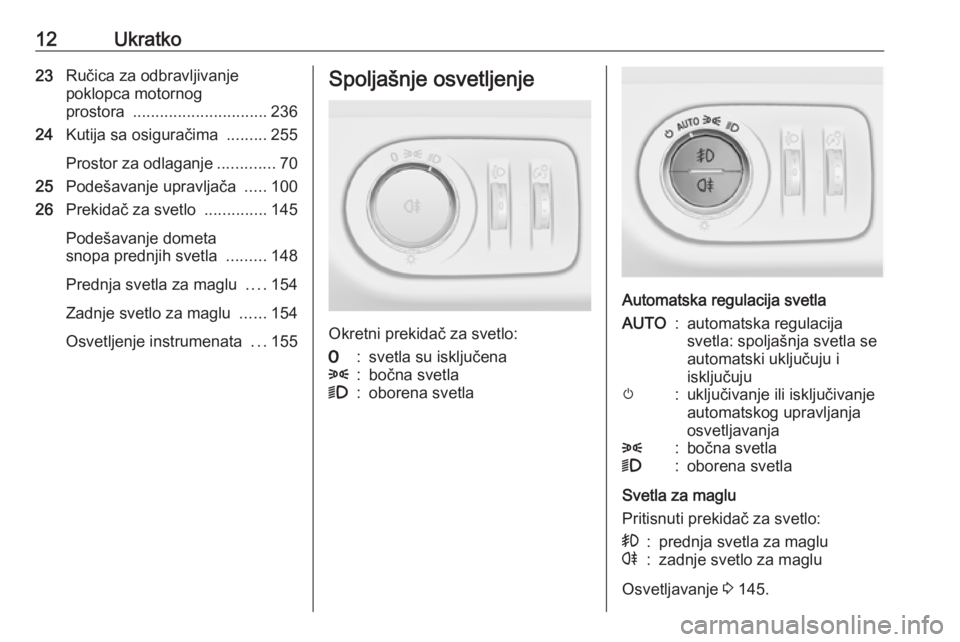

12Ukratko23Ručica za odbravljivanje
poklopca motornog
prostora .............................. 236
24 Kutija sa osiguračima .........255
Prostor za odlaganje .............70
25 Podešavanje upravljača .....100
26 Prekidač za svetlo ..............145
Podešavanje dometa
snopa prednjih svetla .........148
Prednja svetla za maglu ....154
Zadnje svetlo za maglu ......154
Osvetljenje instrumenata ...155Spoljašnje osvetljenje
Okretni prekidač za svetlo:
7:svetla su isključena8:bočna svetla9:oborena svetla
Automatska regulacija svetla
AUTO:automatska regulacija
svetla: spoljašnja svetla se
automatski uključuju i
isključujum:uključivanje ili isključivanje
automatskog upravljanja
osvetljavanja8:bočna svetla9:oborena svetla
Svetla za maglu
Pritisnuti prekidač za svetlo:
>:prednja svetla za maglur:zadnje svetlo za maglu
Osvetljavanje 3 145.

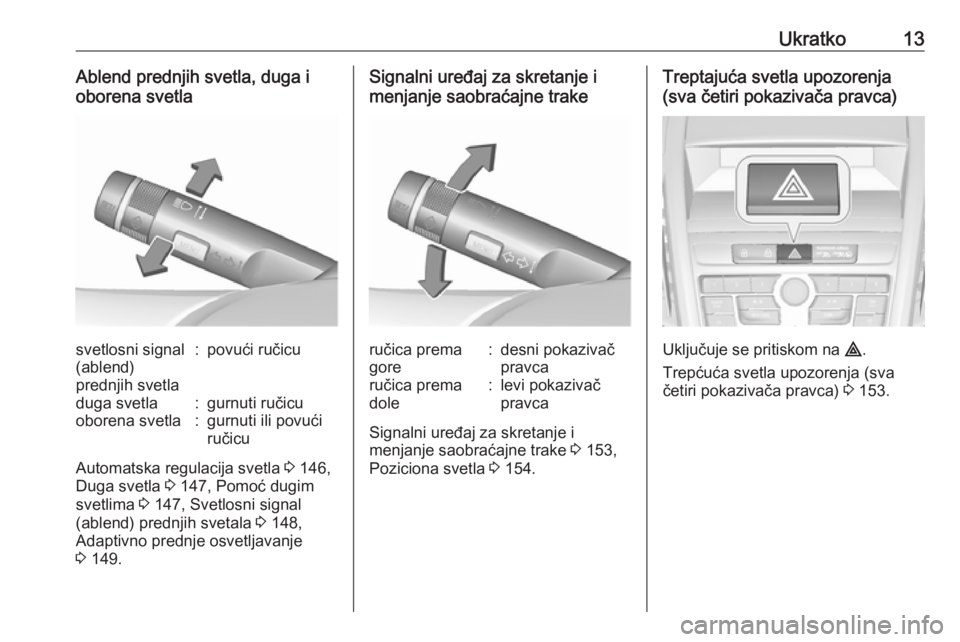

Ukratko13Ablend prednjih svetla, duga i
oborena svetlasvetlosni signal
(ablend)
prednjih svetla:povući ručicuduga svetla:gurnuti ručicuoborena svetla:gurnuti ili povući
ručicu
Automatska regulacija svetla 3 146,
Duga svetla 3 147, Pomoć dugim
svetlima 3 147, Svetlosni signal
(ablend) prednjih svetala 3 148,
Adaptivno prednje osvetljavanje
3 149.
Signalni uređaj za skretanje i
menjanje saobraćajne trakeručica prema
gore:desni pokazivač
pravcaručica prema
dole:levi pokazivač
pravca
Signalni uređaj za skretanje i
menjanje saobraćajne trake 3 153,
Poziciona svetla 3 154.
Treptajuća svetla upozorenja
(sva četiri pokazivača pravca)
Uključuje se pritiskom na ¨.
Trepćuća svetla upozorenja (sva četiri pokazivača pravca) 3 153.

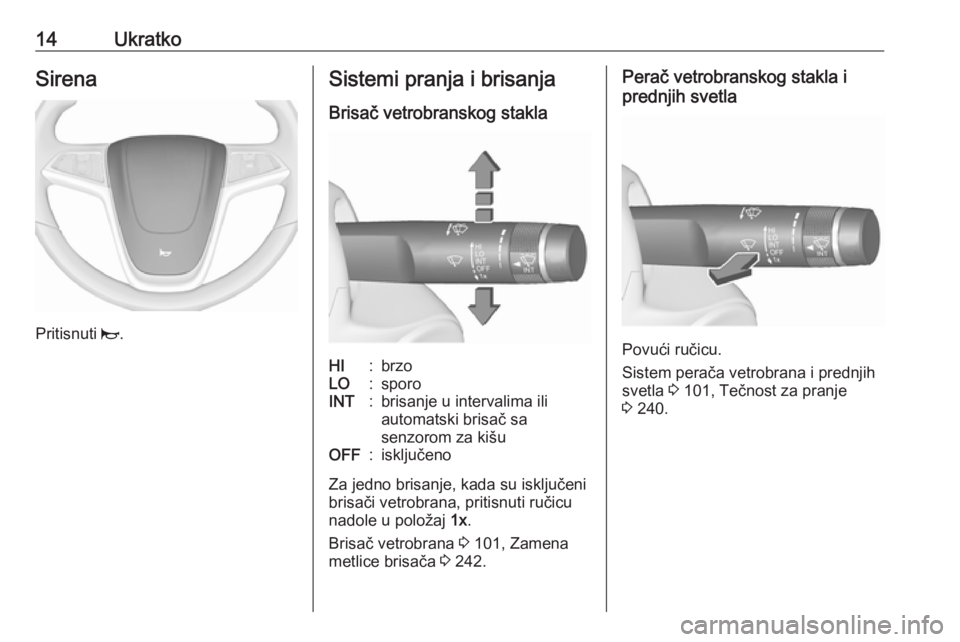

14UkratkoSirena
Pritisnuti j.
Sistemi pranja i brisanja
Brisač vetrobranskog staklaHI:brzoLO:sporoINT:brisanje u intervalima ili
automatski brisač sa
senzorom za kišuOFF:isključeno
Za jedno brisanje, kada su isključeni
brisači vetrobrana, pritisnuti ručicu
nadole u položaj 1x.
Brisač vetrobrana 3 101, Zamena
metlice brisača 3 242.
Perač vetrobranskog stakla i
prednjih svetla
Povući ručicu.
Sistem perača vetrobrana i prednjih
svetla 3 101, Tečnost za pranje
3 240.

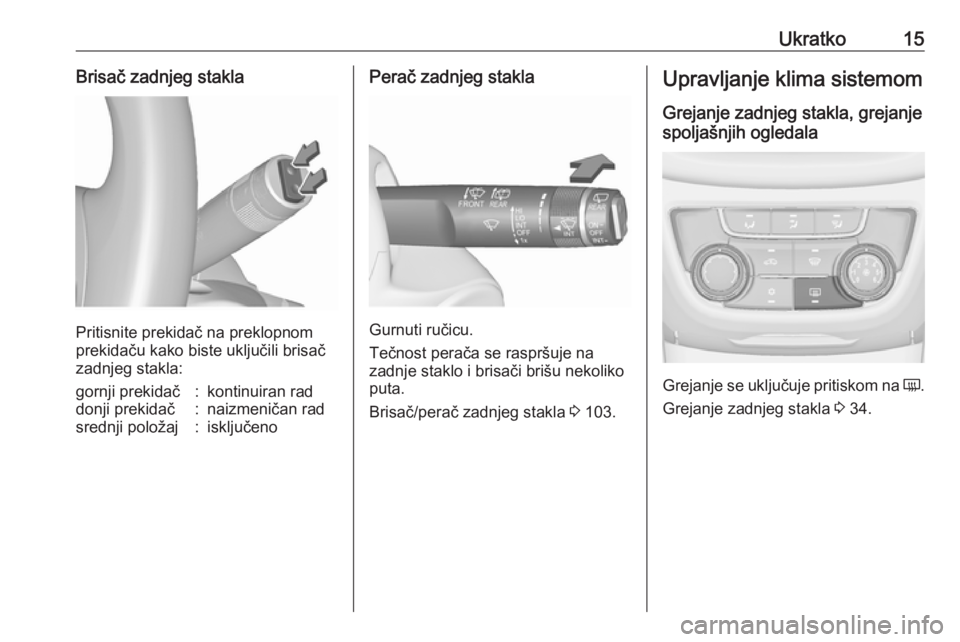

Ukratko15Brisač zadnjeg stakla
Pritisnite prekidač na preklopnom
prekidaču kako biste uključili brisač
zadnjeg stakla:
gornji prekidač:kontinuiran raddonji prekidač:naizmeničan radsrednji položaj:isključenoPerač zadnjeg stakla
Gurnuti ručicu.
Tečnost perača se raspršuje na
zadnje staklo i brisači brišu nekoliko puta.
Brisač/perač zadnjeg stakla 3 103.
Upravljanje klima sistemom
Grejanje zadnjeg stakla, grejanje
spoljašnjih ogledala
Grejanje se uključuje pritiskom na Ü.
Grejanje zadnjeg stakla 3 34.

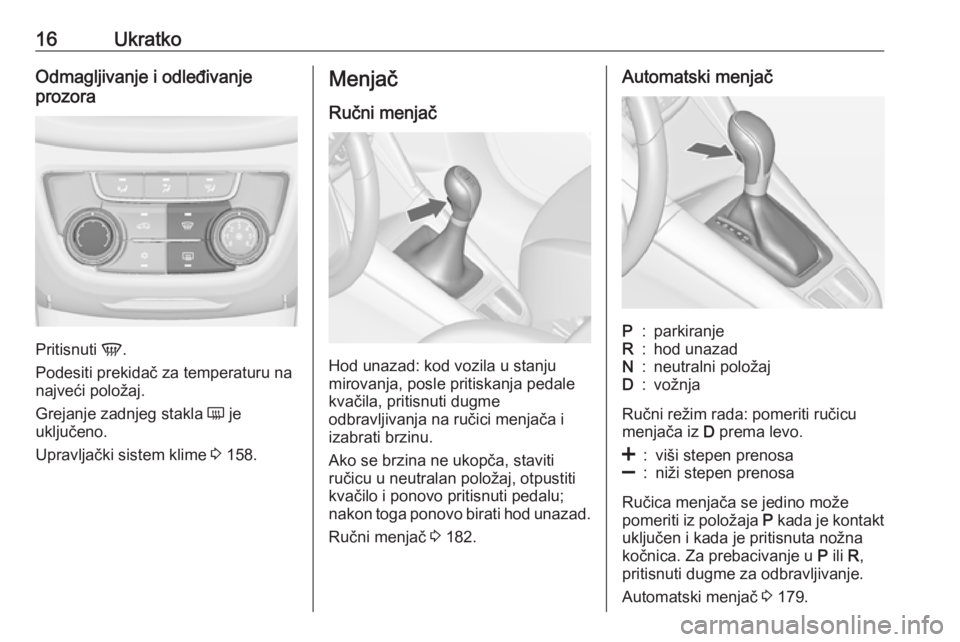

16UkratkoOdmagljivanje i odleđivanje
prozora
Pritisnuti V.
Podesiti prekidač za temperaturu na
najveći položaj.
Grejanje zadnjeg stakla Ü je
uključeno.
Upravljački sistem klime 3 158.
Menjač
Ručni menjač
Hod unazad: kod vozila u stanju
mirovanja, posle pritiskanja pedale
kvačila, pritisnuti dugme
odbravljivanja na ručici menjača i
izabrati brzinu.
Ako se brzina ne ukopča, staviti
ručicu u neutralan položaj, otpustiti
kvačilo i ponovo pritisnuti pedalu; nakon toga ponovo birati hod unazad.
Ručni menjač 3 182.
Automatski menjačP:parkiranjeR:hod unazadN:neutralni položajD:vožnja
Ručni režim rada: pomeriti ručicu
menjača iz D prema levo.
<:viši stepen prenosa]:niži stepen prenosa
Ručica menjača se jedino može
pomeriti iz položaja P kada je kontakt
uključen i kada je pritisnuta nožna
kočnica. Za prebacivanje u P ili R,
pritisnuti dugme za odbravljivanje.
Automatski menjač 3 179.

Ukratko17PolazakProveriti pre polaska ● Stanje i pritisak pneumatika 3 259, 3 299.
● Nivo motornog ulja i nivoe tečnosti 3 237.
● Svi prozori, ogledala, spoljašnja svetla i registarska tablica treba
da budu funkcionalni i čisti, bez
snega i leda.
● Pravilan položaj retrovizora, sedišta i sigurnosnih pojaseva
3 29, 3 39, 3 52.
● Rad kočnica pri maloj brzini, posebno ako su kočnice vlažne.Startovanje motora
● Okrenuti ključ u položaj 1.
● Blago pomeriti upravljač radi odbravljivanja brave upravljača.
● Aktivirati kvačilo i kočnicu.
● Automatski menjač u P ili N.
● Ne pritiskati pedalu gasa.
● Dizel motori: okrenuti ključ u položaj 2 za predgrevanje i
sačekati dok se kontrolna
lampica ! ne ugasi.
● Okrenuti ključ u položaj 3 i
otpustiti.
Startovanje motora 3 169.
Sistem za zaustavljanje i
pokretanje
Ako se vozilo kreće malom brzinom ili miruje i ako su određeni uslovi
ispunjeni, aktivirati Autostop na
sledeći način:
● Pritisnuti pedalu kvačila.
● Pomeriti ručicu menjača u položaj N.
● Otpustiti pedalu kvačila.
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.
Za ponovno pokretanje motora,
ponovo pritisnuti pedalu kvačila.

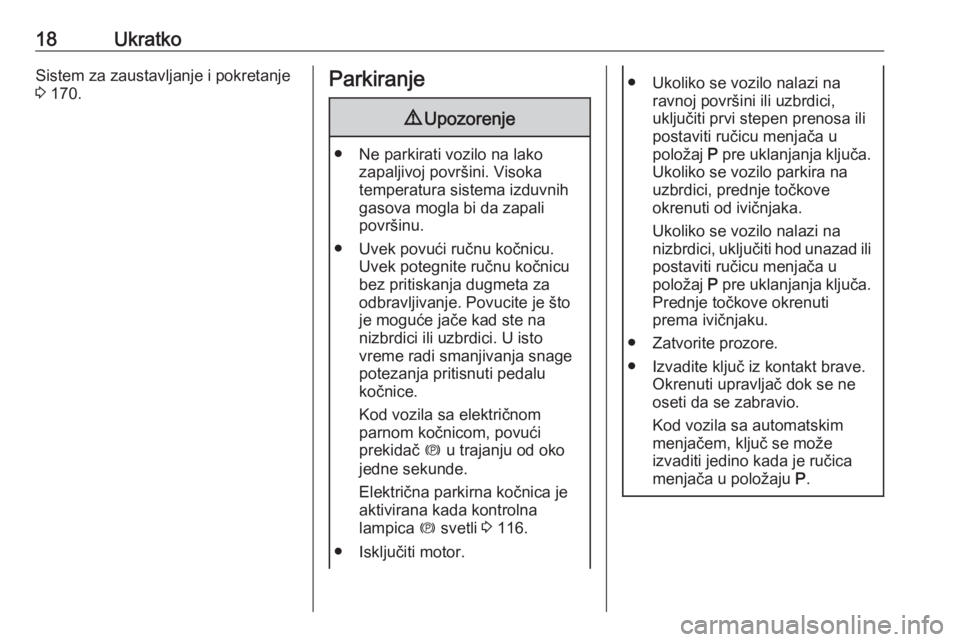

18UkratkoSistem za zaustavljanje i pokretanje
3 170.Parkiranje9 Upozorenje
● Ne parkirati vozilo na lako
zapaljivoj površini. Visoka
temperatura sistema izduvnih
gasova mogla bi da zapali
površinu.
● Uvek povući ručnu kočnicu. Uvek potegnite ručnu kočnicu
bez pritiskanja dugmeta za
odbravljivanje. Povucite je što
je moguće jače kad ste na
nizbrdici ili uzbrdici. U isto
vreme radi smanjivanja snage
potezanja pritisnuti pedalu
kočnice.
Kod vozila sa električnom
parnom kočnicom, povući
prekidač m u trajanju od oko
jedne sekunde.
Električna parkirna kočnica je aktivirana kada kontrolna
lampica m svetli 3 116.
● Isključiti motor.
● Ukoliko se vozilo nalazi na ravnoj površini ili uzbrdici,
uključiti prvi stepen prenosa ili
postaviti ručicu menjača u
položaj P pre uklanjanja ključa.
Ukoliko se vozilo parkira na
uzbrdici, prednje točkove
okrenuti od ivičnjaka.
Ukoliko se vozilo nalazi na
nizbrdici, uključiti hod unazad ili
postaviti ručicu menjača u
položaj P pre uklanjanja ključa.
Prednje točkove okrenuti
prema ivičnjaku.
● Zatvorite prozore.
● Izvadite ključ iz kontakt brave. Okrenuti upravljač dok se ne
oseti da se zabravio.
Kod vozila sa automatskim
menjačem, ključ se može
izvaditi jedino kada je ručica
menjača u položaju P.
