Page 14 of 299
12Kort og viktig1Elektriske vinduer .................. 31
2 Sidespeil ............................... 29
3 Automatisk hastighets‐
kontroll ............................... 177
Hastighetsbegrenser ...........178
Adaptiv hastighetskontroll ...180
Varsling om kollisjonsfare
foran .................................... 186
4 Side- ventilasjonsdyser .......155
5 Blinklys, lyshorn, nærlys
og fjernlys, fjernlyshjelp .....144
Utstigningslys .....................147
Parkeringslys ...................... 145
Knapper for førerinforma‐ sjonssenteret ....................... 116
6 Instrumenter ....................... 104
7 Betjeningselementer på
rattet ..................................... 97
8 Førerinformasjonssenter .....116
9 Frontrutevisker,
frontrutespyler,
lyktespyler, bakrutevisker,
bakrutespyler ........................ 9810Sentrallås .............................. 22
Nødblinklys ........................ 144
Sport-modus ...................... 175
Tour-modus ........................ 175
Drivstoffknapp .....................105
Kontrollampe for
deaktivering av
kollisjonspute .....................111
Kontrollampe for
forsetepassasjerenssikker
hetsbelte ............................. 110
11 Info-Display (informa‐
sjonsdisplay) ...................... 120
12 Midtre ventilasjonsdyser ....155
13 Tyverialarmstatus lysdiode ..27
14 Hanskerom ........................... 67
15 Klimakontrollsystem ............149
16 AUX-inngang, USB-
inngang, SD-kortspor ............11
Strømuttak .......................... 102
17 Girspak, manuelt gir ...........171
Automatgir .......................... 16818 Antispinn ............................ 174
Elektronisk stabilitets‐
program .............................. 175
Filskiftvarsling ....................205
19 Elektrisk håndbrems ...........172
20 Parkeringsradarsystemer ....192
Eco-knapp for stopp/start-
system ................................. 160
21 Tenningslås med rattlås .....159
22 Horn ..................................... 98
Kollisjonspute for fører .........57
23 Panserutløser ..................... 222
24 Sikringsboks ....................... 239
Oppbevaringsrom .................68
25 Rattjustering ......................... 97
26 Lysbryter ............................ 137
Lyshøydejustering ..............140
Tåkelys foran .....................144
Tåkebaklys ......................... 145
Instrumentbelysning ...........146
Page 20 of 299

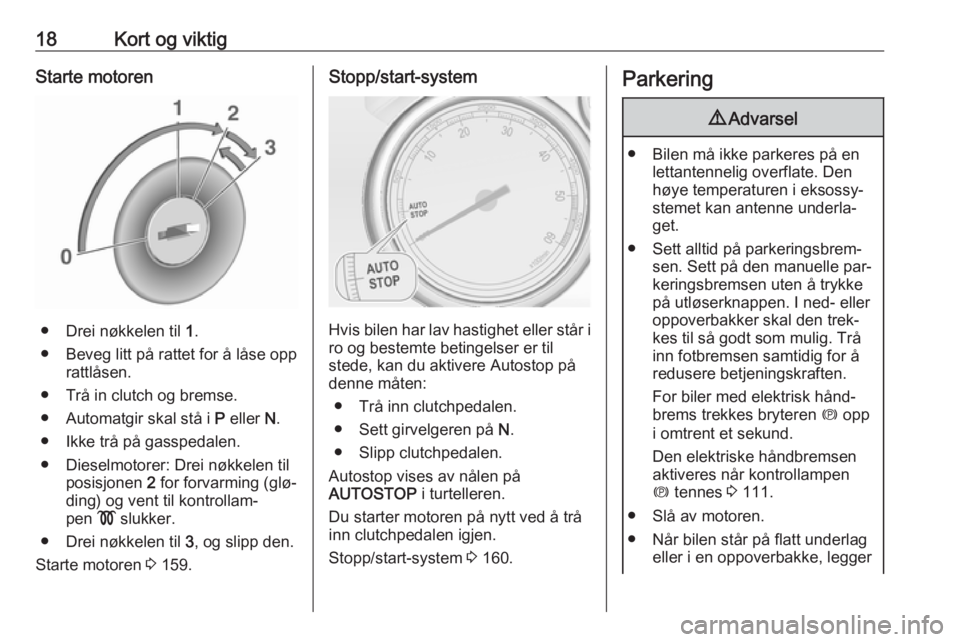

18Kort og viktigStarte motoren
● Drei nøkkelen til 1.
● Beveg litt på rattet for å låse opp rattlåsen.
● Trå in clutch og bremse.
● Automatgir skal stå i P eller N.
● Ikke trå på gasspedalen.
● Dieselmotorer: Drei nøkkelen til posisjonen 2 for forvarming (glø‐
ding) og vent til kontrollam‐
pen ! slukker.
● Drei nøkkelen til 3, og slipp den.
Starte motoren 3 159.
Stopp/start-system
Hvis bilen har lav hastighet eller står i
ro og bestemte betingelser er til
stede, kan du aktivere Autostop på
denne måten:
● Trå inn clutchpedalen.
● Sett girvelgeren på N.
● Slipp clutchpedalen.
Autostop vises av nålen på
AUTOSTOP i turtelleren.
Du starter motoren på nytt ved å trå inn clutchpedalen igjen.
Stopp/start-system 3 160.
Parkering9 Advarsel
● Bilen må ikke parkeres på en
lettantennelig overflate. Den
høye temperaturen i eksossy‐
stemet kan antenne underla‐
get.
● Sett alltid på parkeringsbrem‐ sen. Sett på den manuelle par‐keringsbremsen uten å trykkepå utløserknappen. I ned- eller
oppoverbakker skal den trek‐
kes til så godt som mulig. Trå inn fotbremsen samtidig for å
redusere betjeningskraften.
For biler med elektrisk hånd‐
brems trekkes bryteren m opp
i omtrent et sekund.
Den elektriske håndbremsen
aktiveres når kontrollampen
m tennes 3 111.
● Slå av motoren.
● Når bilen står på flatt underlag eller i en oppoverbakke, legger
Page 46 of 299

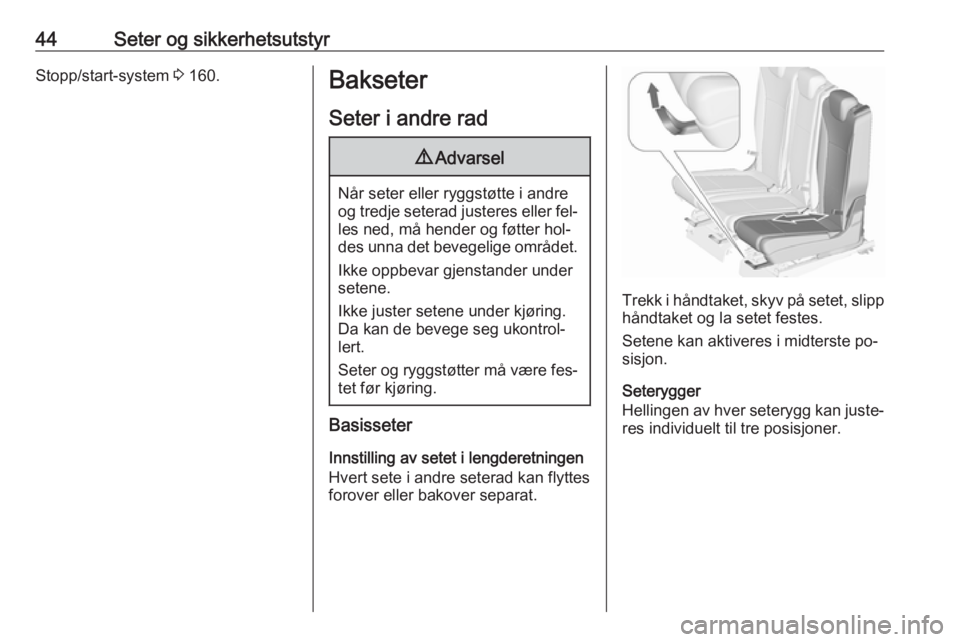

44Seter og sikkerhetsutstyrStopp/start-system 3 160.Bakseter
Seter i andre rad9 Advarsel
Når seter eller ryggstøtte i andre
og tredje seterad justeres eller fel‐ les ned, må hender og føtter hol‐
des unna det bevegelige området.
Ikke oppbevar gjenstander under
setene.
Ikke juster setene under kjøring.
Da kan de bevege seg ukontrol‐
lert.
Seter og ryggstøtter må være fes‐ tet før kjøring.
Basisseter
Innstilling av setet i lengderetningen
Hvert sete i andre seterad kan flyttes
forover eller bakover separat.
Trekk i håndtaket, skyv på setet, slipp
håndtaket og la setet festes.
Setene kan aktiveres i midterste po‐
sisjon.
Seterygger
Hellingen av hver seterygg kan juste‐ res individuelt til tre posisjoner.
Page 100 of 299

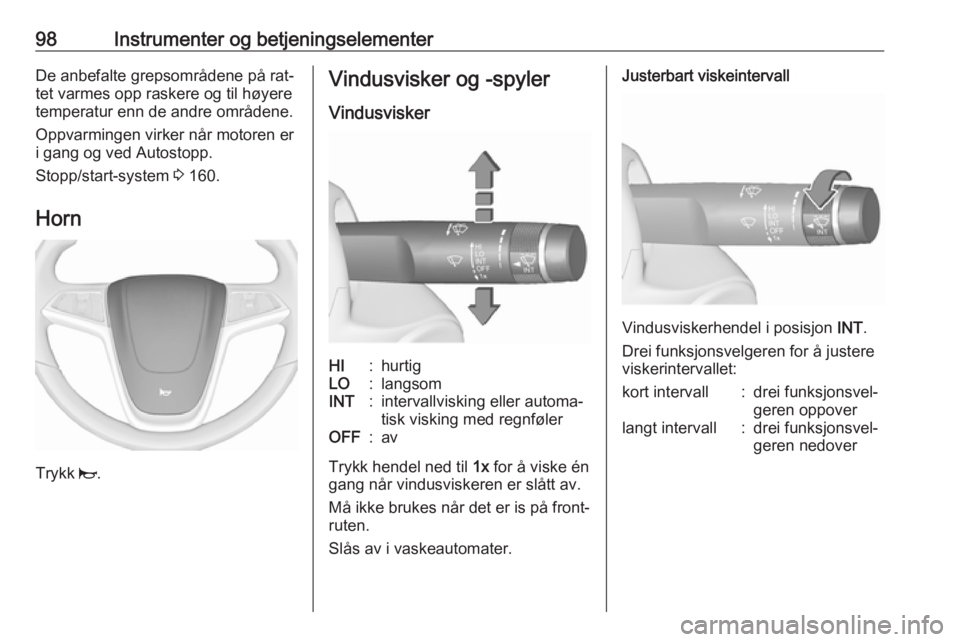

98Instrumenter og betjeningselementerDe anbefalte grepsområdene på rat‐
tet varmes opp raskere og til høyere
temperatur enn de andre områdene.
Oppvarmingen virker når motoren er
i gang og ved Autostopp.
Stopp/start-system 3 160.
Horn
Trykk j.
Vindusvisker og -spyler
VindusviskerHI:hurtigLO:langsomINT:intervallvisking eller automa‐
tisk visking med regnfølerOFF:av
Trykk hendel ned til 1x for å viske én
gang når vindusviskeren er slått av.
Må ikke brukes når det er is på front‐
ruten.
Slås av i vaskeautomater.
Justerbart viskeintervall
Vindusviskerhendel i posisjon INT.
Drei funksjonsvelgeren for å justere
viskerintervallet:
kort intervall:drei funksjonsvel‐
geren oppoverlangt intervall:drei funksjonsvel‐
geren nedover
Page 105 of 299

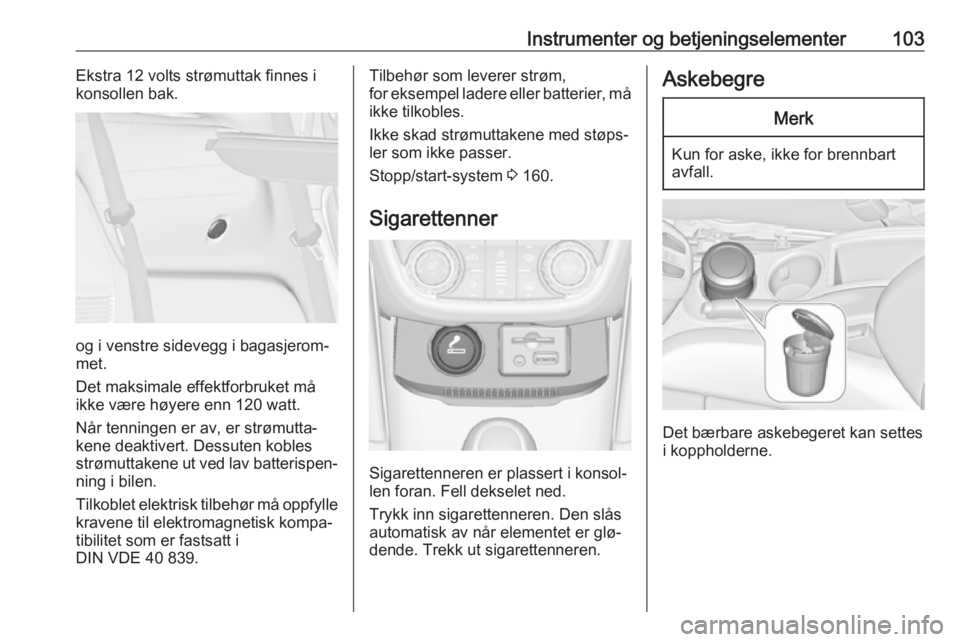

Instrumenter og betjeningselementer103Ekstra 12 volts strømuttak finnes ikonsollen bak.
og i venstre sidevegg i bagasjerom‐
met.
Det maksimale effektforbruket må
ikke være høyere enn 120 watt.
Når tenningen er av, er strømutta‐
kene deaktivert. Dessuten kobles
strømuttakene ut ved lav batterispen‐ ning i bilen.
Tilkoblet elektrisk tilbehør må oppfylle kravene til elektromagnetisk kompa‐
tibilitet som er fastsatt i
DIN VDE 40 839.
Tilbehør som leverer strøm,
for eksempel ladere eller batterier, må ikke tilkobles.
Ikke skad strømuttakene med støps‐
ler som ikke passer.
Stopp/start-system 3 160.
Sigarettenner
Sigarettenneren er plassert i konsol‐
len foran. Fell dekselet ned.
Trykk inn sigarettenneren. Den slås
automatisk av når elementet er glø‐
dende. Trekk ut sigarettenneren.
AskebegreMerk
Kun for aske, ikke for brennbart
avfall.
Det bærbare askebegeret kan settes
i koppholderne.
Page 114 of 299

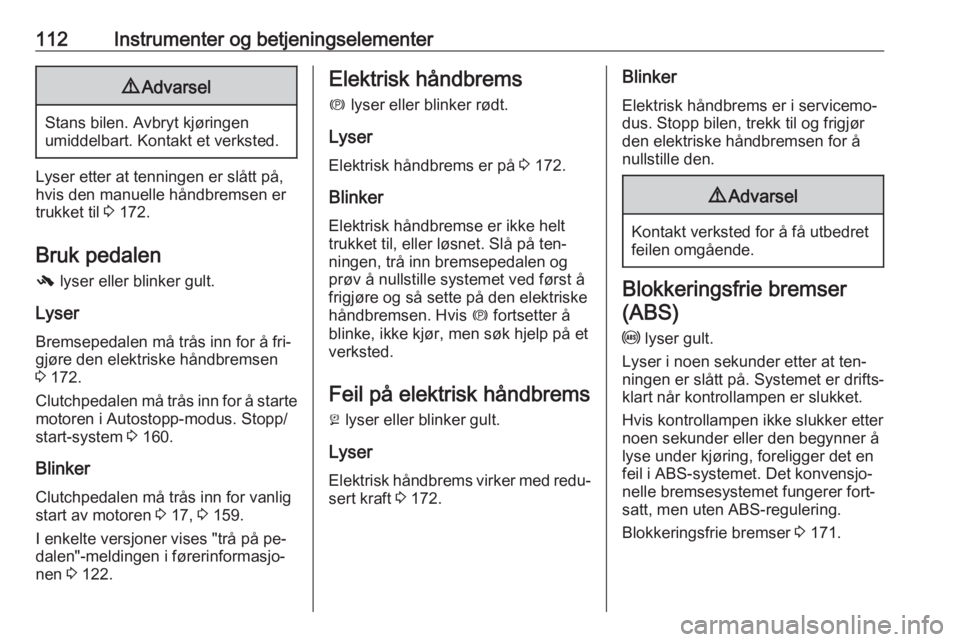

112Instrumenter og betjeningselementer9Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser etter at tenningen er slått på,
hvis den manuelle håndbremsen er
trukket til 3 172.
Bruk pedalen
- lyser eller blinker gult.
Lyser
Bremsepedalen må trås inn for å fri‐
gjøre den elektriske håndbremsen
3 172.
Clutchpedalen må trås inn for å starte motoren i Autostopp-modus. Stopp/start-system 3 160.
Blinker Clutchpedalen må trås inn for vanligstart av motoren 3 17, 3 159.
I enkelte versjoner vises "trå på pe‐
dalen"-meldingen i førerinformasjo‐ nen 3 122.
Elektrisk håndbrems
m lyser eller blinker rødt.
Lyser
Elektrisk håndbrems er på 3 172.
Blinker
Elektrisk håndbremse er ikke helt trukket til, eller løsnet. Slå på ten‐
ningen, trå inn bremsepedalen og
prøv å nullstille systemet ved først å
frigjøre og så sette på den elektriske
håndbremsen. Hvis m fortsetter å
blinke, ikke kjør, men søk hjelp på et
verksted.
Feil på elektrisk håndbrems
j lyser eller blinker gult.
Lyser Elektrisk håndbrems virker med redu‐sert kraft 3 172.Blinker
Elektrisk håndbrems er i servicemo‐
dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Blokkeringsfrie bremser
(ABS)
u lyser gult.
Lyser i noen sekunder etter at ten‐
ningen er slått på. Systemet er drifts‐
klart når kontrollampen er slukket.
Hvis kontrollampen ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en feil i ABS-systemet. Det konvensjo‐
nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser 3 171.
Page 115 of 299
Instrumenter og betjeningselementer113Oppgiring
[ lyser grønt som kontrollampe eller
vises som et symbol i førerinforma‐
sjonen med Uplevel-Combi-display
når oppgiring anbefales for å spare
drivstoff.
I noen versjoner vises girskiftmeldin‐
gen som en full side i førerinforma‐
sjonen.
EcoFlex kjøreassistent 3 126.
Servostyring c lyser gult.
Lyser med servostyringen
redusert
Servostyringen reduseres når sys‐
temet overopphetes. Kontrollampen
slukker når systemet har kjølt seg
ned.
Stopp/start-system 3 160.
Lyser med servostyringen
utkoblet
Feil i servostyringen. Kontakt et verk‐
sted.Filskiftvarsling
) lyser grønt eller blinker gult.
Lyser grønt
Systemet er slått på og klart til bruk.
Blinker gult Systemet registrerer et uønsket fil‐
skift.
Parkeringsradar med ultralyd
r lyser gult.
Feil i systemet
Eller
Feil på grunn av tilsmussede eller is- eller snødekte følere
Eller
Forstyrrelser på grunn av eksterne
ultralydkilder. Systemet vil fungere
normalt når støykilden er fjernet.
Sørg for at systemfeilen utbedres ved
et verksted.
Parkeringsradar med ultralyd 3 192.Elektronisk
stabilitetsprogram av
n lyser gult.
Systemet er deaktivert.
Elektronisk
stabilitetsprogram og antispinn
b lyser eller blinker gult.
Lyser
Det er en feil i systemet. Det er mulig å kjøre videre. Kjørestabiliteten kan
imidlertid svekkes, avhengig av vei‐
forholdene.
Sørg for at feilen utbedres ved et
verksted.
Blinker Systemet er aktivt innkoblet. Motor‐
effekten kan bli redusert, og bilen kan automatisk bli bremset noe ned.
Elektronisk stabilitetsprogram 3 175,
antispinn 3 174.
Page 116 of 299

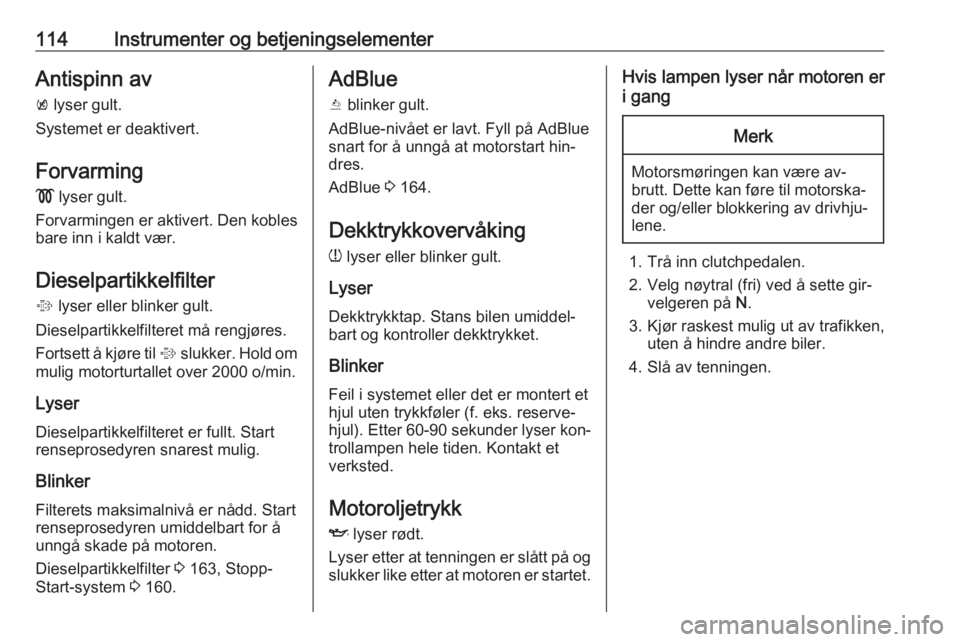

114Instrumenter og betjeningselementerAntispinn av
k lyser gult.
Systemet er deaktivert.
Forvarming
! lyser gult.
Forvarmingen er aktivert. Den kobles bare inn i kaldt vær.
Dieselpartikkelfilter % lyser eller blinker gult.
Dieselpartikkelfilteret må rengjøres.
Fortsett å kjøre til % slukker. Hold om
mulig motorturtallet over 2000 o/min.
Lyser
Dieselpartikkelfilteret er fullt. Start
renseprosedyren snarest mulig.
Blinker Filterets maksimalnivå er nådd. Start
renseprosedyren umiddelbart for å
unngå skade på motoren.
Dieselpartikkelfilter 3 163, Stopp-
Start-system 3 160.AdBlue
Y blinker gult.
AdBlue-nivået er lavt. Fyll på AdBlue snart for å unngå at motorstart hin‐
dres.
AdBlue 3 164.
Dekktrykkovervåking
w lyser eller blinker gult.
Lyser
Dekktrykktap. Stans bilen umiddel‐
bart og kontroller dekktrykket.
Blinker
Feil i systemet eller det er montert et
hjul uten trykkføler (f. eks. reserve‐ hjul). Etter 60-90 sekunder lyser kon‐
trollampen hele tiden. Kontakt et
verksted.
Motoroljetrykk I lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.Hvis lampen lyser når motoren er
i gangMerk
Motorsmøringen kan være av‐
brutt. Dette kan føre til motorska‐ der og/eller blokkering av drivhju‐
lene.
1. Trå inn clutchpedalen.
2. Velg nøytral (fri) ved å sette gir‐ velgeren på N.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
4. Slå av tenningen.
Page 117 of 299

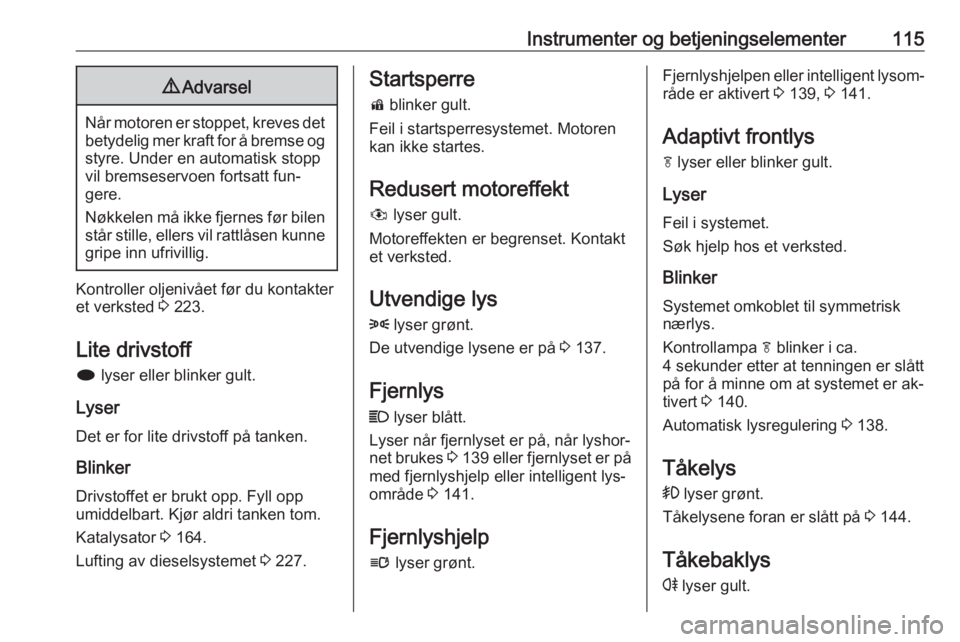

Instrumenter og betjeningselementer1159Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse ogstyre. Under en automatisk stoppvil bremseservoen fortsatt fun‐
gere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen kunne
gripe inn ufrivillig.
Kontroller oljenivået før du kontakter
et verksted 3 223.
Lite drivstoff
i lyser eller blinker gult.
Lyser Det er for lite drivstoff på tanken.
Blinker
Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Katalysator 3 164.
Lufting av dieselsystemet 3 227.
Startsperre
d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Redusert motoreffekt # lyser gult.
Motoreffekten er begrenset. Kontakt
et verksted.
Utvendige lys 8 lyser grønt.
De utvendige lysene er på 3 137.
Fjernlys C lyser blått.
Lyser når fjernlyset er på, når lyshor‐
net brukes 3 139 eller fjernlyset er på
med fjernlyshjelp eller intelligent lys‐
område 3 141.
Fjernlyshjelp
l lyser grønt.Fjernlyshjelpen eller intelligent lysom‐
råde er aktivert 3 139, 3 141.
Adaptivt frontlys f lyser eller blinker gult.
Lyser Feil i systemet.
Søk hjelp hos et verksted.
Blinker Systemet omkoblet til symmetrisk
nærlys.
Kontrollampa f blinker i ca.
4 sekunder etter at tenningen er slått
på for å minne om at systemet er ak‐
tivert 3 140.
Automatisk lysregulering 3 138.
Tåkelys > lyser grønt.
Tåkelysene foran er slått på 3 144.
Tåkebaklys
r lyser gult.
Page 153 of 299

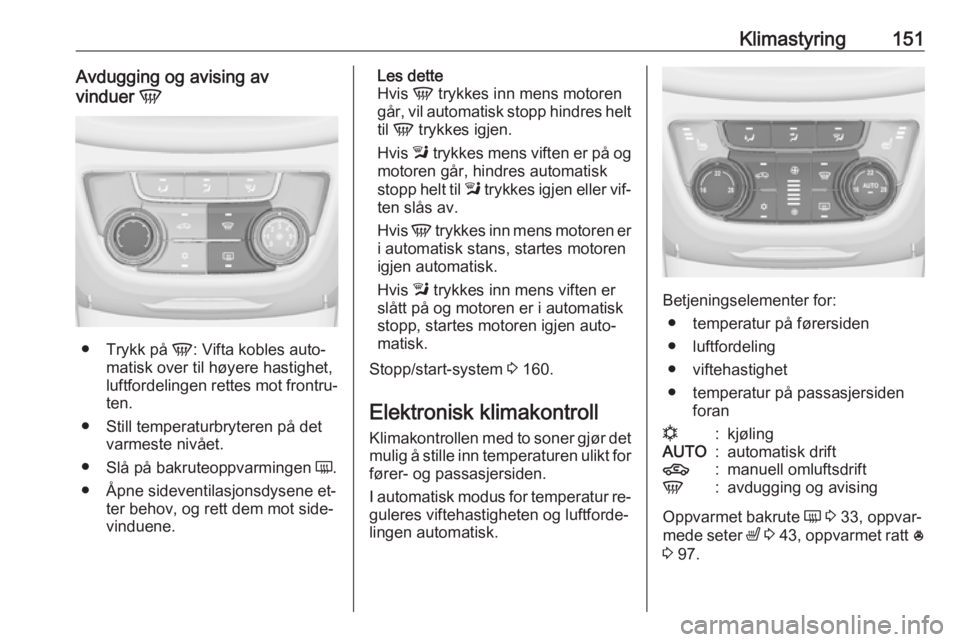

Klimastyring151Avdugging og avising av
vinduer V
●
Trykk på V: Vifta kobles auto‐
matisk over til høyere hastighet, luftfordelingen rettes mot frontru‐
ten.
● Still temperaturbryteren på det varmeste nivået.
● Slå på bakruteoppvarmingen Ü.
● Åpne sideventilasjonsdysene et‐ ter behov, og rett dem mot side‐
vinduene.
Les dette
Hvis V trykkes inn mens motoren
går, vil automatisk stopp hindres helt
til V trykkes igjen.
Hvis l trykkes mens viften er på og
motoren går, hindres automatisk
stopp helt til l trykkes igjen eller vif‐
ten slås av.
Hvis V trykkes inn mens motoren er
i automatisk stans, startes motoren
igjen automatisk.
Hvis l trykkes inn mens viften er
slått på og motoren er i automatisk
stopp, startes motoren igjen auto‐
matisk.
Stopp/start-system 3 160.
Elektronisk klimakontroll
Klimakontrollen med to soner gjør det mulig å stille inn temperaturen ulikt forfører- og passasjersiden.
I automatisk modus for temperatur re‐
guleres viftehastigheten og luftforde‐
lingen automatisk.
Betjeningselementer for:
● temperatur på førersiden
● luftfordeling
● viftehastighet
● temperatur på passasjersiden foran
n:kjølingAUTO:automatisk drift4:manuell omluftsdriftV:avdugging og avising
Oppvarmet bakrute Ü 3 33, oppvar‐
mede seter ß 3 43 , oppvarmet ratt *
3 97.
