Pleje af bilen2493. Tryk på MENU på blinklysarmen
for at vælge Bil informations‐
menu i førerinformationscenteret.
4. Drej justerhjulet for at komme til dæktryksmenuen.
5. Tryk på SET/CLR for at starte
sensorens tilpasningsproces. Der
skal vises en meddelelse, der an‐ moder om accept af processen.
6. Tryk på SET/CLR igen for at be‐
kræfte valget. Hornet lyder to
gange for at angive, at modtage‐
ren er i indlæringstilstand.
7. Start med venstre forhjul.
8. Anbring indlæringsværktøjet mod dækkets sidevæg tæt på ventil‐
spindlen. Tryk derefter på knap‐
pen for at aktivere dæktryksover‐
vågningssensoren. Et bip fra hor‐
net bekræfter, at sensoridentifika‐ tionskoden er blevet tilpasset
denne hjulposition.
9. Fortsæt til højre forhjul og gentag proceduren i trin 8.
10. Fortsæt til højre baghjul og gentag
proceduren i trin 8.11. Fortsæt til venstre baghjul, og gentag proceduren i trin 8. Hornetlyder to gange for at angive, at fø‐
ler-id-koden er blevet matchet
med venstre bagdæk, og at føler‐
matchingprocessen ikke længere
er aktiv.
12. Slå tændingen fra. 13. Indstil alle fire dæk til det anbefa‐ lede dæktryk som angivet på
dæktryksmærkaten.
14. Kontrollér, at dækkenes belast‐ ningsstatus er indstillet i overens‐
stemmelse med det valgte tryk
3 115.
Temperaturafhængighed
Dæktrykket afhænger af dækkets
temperatur. Under kørsel stiger dæk‐
temperatur og -tryk. Dæktrykværdier
angivet på dæktrykinformationsmær‐
kat og dæktrykdiagram gælder for
kolde dæk, hvilket betyder ved 20 °C .
Trykket øges med ca. 10 kPa ved en
10 °C temperaturstigning. Der skal tages højde for dette, hvis varme dæk
kontrolleres.Dæktrykket, der vises i førerinforma‐
tionscentret, er det faktiske dæktryk.
Et afkølet dæk vil vise en lavere
værdi, hvilket ikke er tegn på en utæt‐
hed.
Mønsterdybde
Kontroller mønsterdybden regel‐
mæssigt.
Af sikkerhedsgrunde bør dækkene
udskiftes, når mønsterdybden er
2-3 mm (vinterdæk 4 mm).
Af sikkerhedsmæssige grunde anbe‐
fales det, at dækkenes mønsterdybde
på én aksel ikke må variere mere end 2 mm.

250Pleje af bilenDen lovmæssige mindste mønster‐
dybde (1,6 mm) er nået, når mønstret
er slidt ned til an af slidindikatorerne
(TWI). Deres placering er markeret på dæksiden.
Er slitagen større foran end bagtil,
skal der jævnligt byttes om på forhjul
og baghjul. Kontroller, at dækkenes
rotationsretning forbliver den samme.
Dæk ældes, også selv om de ikke
bruges. Vi anbefaler at skifte dæk ef‐
ter 6 år.
Ændring af dæk- og
hjulstørrelse
Anvendes andre dækstørrelser end
fabriksmonterede dæk, skal speedo‐ meteret og det nominelle dæktryk
eventuelt omprogrammeres, og der
skal eventuelt foretages ændringer
på bilen.
Udskift mærkaten med dæktryk, hvis
der skiftes til andre dækstørrelser.9 Advarsel
Anvendelse af ikke-egnede dæk
eller fælge kan føre til ulykker og
betyde, at bilens typegodkendelse
bortfalder.
Hjulkapsler
Brug fabriksgodkendte hjulkapsler ogdæk til den pågældende bil, der op‐
fylder alle krav til den pågældende
fælg-/dækkombination.
Hvis der anvendes hjulkapsler og
dæk, der ikke er fabriksgodkendt, må
dækkene ikke have en fælgbeskyttel‐ sesvulst.
Hjulkapsler må ikke påvirke kølingen
af bremserne.
9 Advarsel
Anvendelse af ikke-egnede dæk
eller hjulkapsler kan føre til plud‐
seligt lufttab og dermed til ulykker.
Biler med stålhjul: Når der bruges lås‐
ehjulmøtrikker, må der ikke sættes hjulkapsler på.
Snekæder
Snekæder må kun monteres på for‐
hjulene.
Der bør benyttes småledskæder, som
ikke stikker mere end 10 mm frem på
dækkenes slidbane og inderside (in‐
klusive kædelås).
9 Advarsel
Beskadigelser kan medføre risiko
for punktering.
Der må kun monteres snekæder på dækstørrelserne 215/60 R16 og
225/50 R17.

Pleje af bilen251Der må ikke bruges snekæder på
nødhjulet.
Lappesæt Mindre skader på slidbane kan ud‐
bedres med lappesættet.
Fjern ikke fremmedlegemer fra dæk‐
kene.
Dækskader, som er større end 4 mm ,
eller som sidder i dæksiden, kan ikke
repareres med lappesættet.9 Advarsel
Kør ikke hurtigere end 80 km/t.
Må ikke bruges i en længere peri‐ode.
Styring og håndtering kan blive
påvirket.
I tilfælde af punktering:
Træk parkeringsbremsen, sæt bilen i
første gear eller bakgear resp. P.
Lappesættet sidder i venstre side af
bagagerummet bag et dæksel.
1. Tag lappesættet op af rummet.
2. Tag kompressoren ud.
3. Tag ledningerne og luftslangen ud
af rummene i undersiden af kom‐
pressoren.
4. Skru kompressorens slange på studsen på flasken med tætnings‐
middel.
5. Sæt flasken med tætningsmiddel på holderen på kompressoren.
Placer kompressoren tæt ved hju‐
let, så flasken med tætningsmid‐
del er opret.

252Pleje af bilen
6. Drej ventilhætten på det defektedæk af.
7. Skru fyldeslangen på ventilen på hjulet.
8. Kontakten på kompressoren skal være i stilling J.
9. Sæt stikket fra kompressorens i stikkontakten eller i en lighterfat‐
ning.
For at undgå at batteriet aflades,
anbefaler vi at lade motoren gå.10. Sæt vippekontakten på kompres‐ soren i stilling I. Der fyldes tæt‐
ningsmiddel i dækket.
11. Manometret på kompressoren vi‐ ser kortvarigt op til 6 bar, medens
flasken med tætningsmiddel tøm‐
mes (ca. 30 sekunder). Derpå be‐
gynder trykket at falde.
12. Hele flaskens indhold af tætnings‐
middel pumpes ind i dækket. Der‐
efter fyldes dækket med luft.
13. Det foreskrevne dæktryk skal nås
i løbet af 10 minutter. Dæktryk
3 286. Når det korrekte tryk er
nået, skal kompressoren slukkes.Hvis det foreskrevne dæktryk ikke nås inden 10 minutter, skal lappe‐ sættet afmonteres. Hjulene drejes
én omgang ved at flytte bilen et
kort stykke. Monter lappesættet
igen og fortsæt påfyldningen i
10 minutter. Nås det foreskrevne
dæktryk fortsat ikke, er dækket for
beskadiget. Søg hjælp på et
værksted.
Slip overskydende tryk ud med
knappen over manometret.
Kompressoren må ikke køre i
mere end 10 minutter ad gangen.
14. Afmonter lappesættet. Tryk på stopknasten på holderen, når
flasken med tætningsmiddel

Pleje af bilen253tages af holderen. Skru luftslan‐
gen til dækket på det ledige udtag på flasken med tætningsmiddel.
Således undgås det, at tætnings‐
midlet løber ud. Læg lappesættet
på plads i bagagerummet.
15. Tætningsmiddel, som er trængt ud, fjernes med en klud.
16. Anbring mærkaten fra flasken med tætningsmiddel med den til‐
ladte maksimale hastighed i føre‐
rens synsfelt.
17. Fortsæt kørslen med det samme, så tætningsmidlet kan fordele sig
jævnt i dækket. Stands efter at
have kørt ca. 10 km (senest efter
10 minutter), og kontroller dæk‐
trykket. Luftslangen skrues di‐
rekte på dækventilen og kompres‐ soren.
Hvis dæktrykket er over 1,3 bar,
korrigeres det til den foreskrevne
værdi. Gentag proceduren, indtil
der ikke længere forekommer
tryktab.
Hvis dæktrykket er faldet til under
1,3 bar, må bilen ikke længere be‐ nyttes. Søg hjælp på et værksted.
18. Læg lappesættet på plads i baga‐
gerummet.
Bemærkninger
Køreegenskaberne påvirkes stærkt
af det reparerede dæk. Derfor skal
dækket udskiftes.
I tilfælde af usædvanlige lyde eller
overophedning af kompressoren
skal den holdes slukket i mindst 30 minutter.
Den indbyggede sikkerhedsventil
åbner, når trykket når 7 bar.
Bemærk sættets udløbsdato. Der‐
efter er tætningsevnen ikke længere sikret. Se holdbarhedsangivelserne
på flasken.
Udskift den brugte tætningsmiddel‐
flaske. Flasken bortskaffes i henhold
til gældende retsforskrifter.
Kompressoren og tætningsmidlet
kan anvendes ved temperaturer ned
til ca. -30 °C.
Den medfølgende adapter kan an‐ vendes til oppumpning af andre ting
som f.eks. bolde, luftmadrasser, gummibåde. De sidder på undersi‐
den af kompressoren. De tages ud
ved at skrue kompressorens luft‐
slange på og tage adapteren ud.
Hjulskift
I stedet for reservehjul kan bilen være forsynet med et lappesæt 3 251.

254Pleje af bilenTræf følgende forberedelser og følg
nedennævnte anvisninger:
● Parker bilen på et vandret, jævnt og skridsikkert underlag. Ret for‐
hjulene ligeud.
● Træk parkeringsbremsen, sæt bilen i første gear eller bakgear
resp. P.
● Tag reservehjulet ud 3 256.
● Udskift aldrig flere hjul ad gan‐ gen.
● Donkraften må kun bruges ved hjulskift ved punktering, ikke til
skift mellem sommer- og vinter‐
dæk.
● Donkraften er vedligeholdelses‐ fri.
● Er underlaget blødt, skal der an‐ bringes et stabilt underlag under
donkraften (maks. 1 cm tykt).
● Tag tunge genstande ud af bilen,
før den løftes med en donkraft.
● Personer eller dyr må ikke op‐ holde sig i bilen, mens den er løf‐
tet.
● Kryb ikke ind under den løftede bil.● Start ikke bilen, mens den er løf‐tet.
● Rens hjulmøtrikker og bolte med en ren klud, før hjulet monteres.9Advarsel
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus.
1. Frigør hjulmøtrikkernes hætter med en skruetrækker og tag dem
af. Træk hjulkapslen af. Værktøjs‐
sæt 3 244.
Letmetalfælge: Frigør hjulmøtrik‐
kernes hætter med en skruetræk‐ ker og tag dem af. For at beskytte
fælgen lægges en blød klud mel‐
lem skruetrækker og letmetal‐
fælg.
2. Klap hjulnøglen ud og kontroller at
den sidder korrekt, løsn derpå alle
hjulmøtrikkerne en halv omdrej‐
ning.
Hjulene kan være beskyttet af lås‐
ehjulmøtrikker. Disse specielle
møtrikker løsnes ved først at
sætte adapteren på møtrikkens
hoved, inden hjulnøglen monte‐
res. Adapteren er placeret i hand‐
skerummet.

Pleje af bilen255
3.På nogle versioner kan bilens løf‐
tepunkt være dækket. Træk
dækslet ud sidelæns.
4. Sørg for, at donkraften er korrekt placeret under bilens relevante
løftepunkt.
5. Sæt donkraften i den nødvendige højde. Anbring den direkte under
løftepunktet, så den ikke kan
skride ud.
Sæt hjulnøglen fast, kontroller at
donkraften står lodret og drej hjul‐
nøglen, indtil hjulet er frit af under‐ laget.
6. Skru hjulmøtrikkerne af. 7. Skift hjulet. Reservehjul 3 256
8. Skru hjulmøtrikkerne på. 9. Sænk bilen.
10. Sæt hjulnøglen helt på og spænd hjulmøtrikkerne over kors. Til‐
spændingsmomentet er 140 Nm.
11. Sørg for at ventilhullet i hjulkaps‐ len flugter med dækventilen inden
montering.
Sæt hjulmøtrikkernes hætter på.

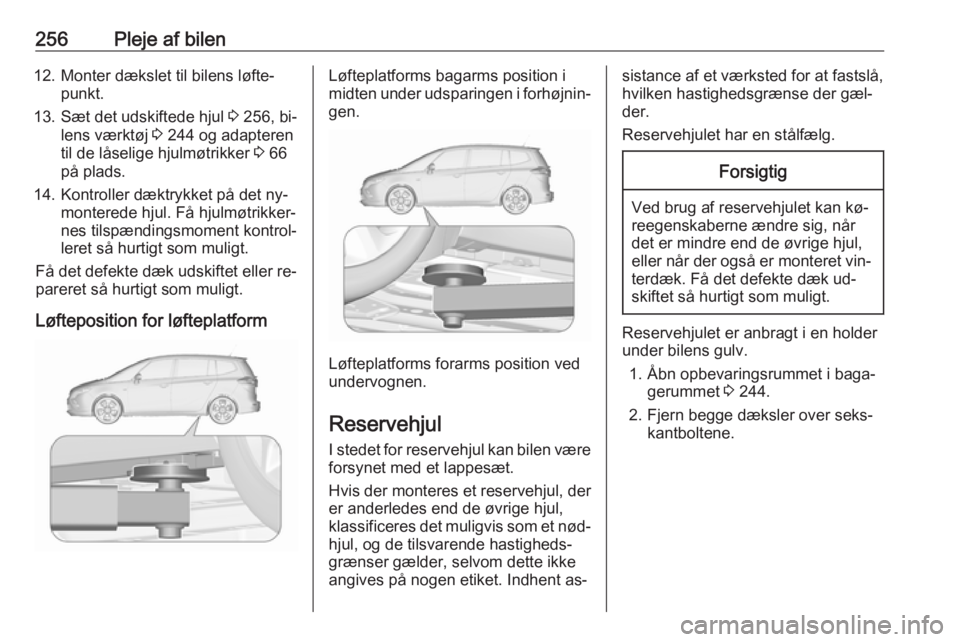

256Pleje af bilen12. Monter dækslet til bilens løfte‐punkt.
13. Sæt det udskiftede hjul 3 256, bi‐
lens værktøj 3 244 og adapteren
til de låselige hjulmøtrikker 3 66
på plads.
14. Kontroller dæktrykket på det ny‐ monterede hjul. Få hjulmøtrikker‐
nes tilspændingsmoment kontrol‐
leret så hurtigt som muligt.
Få det defekte dæk udskiftet eller re‐
pareret så hurtigt som muligt.
Løfteposition for løfteplatformLøfteplatforms bagarms position i
midten under udsparingen i forhøjnin‐ gen.
Løfteplatforms forarms position ved
undervognen.
Reservehjul
I stedet for reservehjul kan bilen være forsynet med et lappesæt.
Hvis der monteres et reservehjul, der
er anderledes end de øvrige hjul,
klassificeres det muligvis som et nød‐
hjul, og de tilsvarende hastigheds‐
grænser gælder, selvom dette ikke
angives på nogen etiket. Indhent as‐
sistance af et værksted for at fastslå,
hvilken hastighedsgrænse der gæl‐
der.
Reservehjulet har en stålfælg.Forsigtig
Ved brug af reservehjulet kan kø‐
reegenskaberne ændre sig, når
det er mindre end de øvrige hjul,
eller når der også er monteret vin‐ terdæk. Få det defekte dæk ud‐
skiftet så hurtigt som muligt.
Reservehjulet er anbragt i en holder
under bilens gulv.
1. Åbn opbevaringsrummet i baga‐ gerummet 3 244.
2. Fjern begge dæksler over seks‐ kantboltene.

Pleje af bilen257
3. Sæt hjulnøglen på en sekskant‐bolt, og drej den venstre om, indtil
der mærkes modstand.
4. Fortsæt med den anden seks‐ kantbolt på samme måde.
5. Løft reservehjulsholderen og åbn begge hager.
6. Sænk reservehjulsholderen.
7. Løsn sikkerhedswiren.
8. Sænk holderen helt ned, og tag reservehjulet ud.
9. Skift hjulet. Det beskadigede hjul skal fastgø‐
res i lastrummet, se nedenfor.
10. Løft den tomme reservehjulshol‐ der op, og anbring sikkerhedswi‐ren.
11. Løft reservehjulsholderen yderli‐ gere, og sæt den i begge hager.
Hagernes åbne sider skal pege i
kørselsretningen.
12. Luk den tomme reservehjulshol‐ der ved at dreje begge sekskan‐
tede bolte med uret efter hinan‐
den ved hjælp af skruenøglen.
13. Sæt dækslerne over begge seks‐ kantbolte.
14. Placer hjulnøglen og donkraften i rummet foran bagklappen.
15. Luk afdækningen til opbevarings‐ rummet.
Når reservehjulet anbringes i reser‐ vehjulsholderen, skal det placeres
med dækventilen over hjulholderens
fordybning.

258Pleje af bilenPlacere et beskadiget hjul i
bagagerummet
Reservehjulsholderen er ikke bereg‐
net til andre dækstørrelser end reser‐ vehjulet.
En beskadiget hjul, der er bredere
end reservehjulet, skal opbevares i lastrummet og fastgøres med en rem.
Værktøjssæt 3 244.
Sæderne i tredje sæderække skal
være klappet ned 3 78.
1. Placer hjulet tæt ved den venstre side af lastrummet.
2. Før remmens ende med løkkegennem den forreste fastsurrings‐
krog på venstre side.
3. Før remmens ende med krog gen‐
nem løkken, og træk i den, indtil
remmen fastgøres sikkert til fast‐
surringskrogen.
4. Før remmen gennem hjulets eger
som vist på billedet.
5. Monter krogen i den bageste, ven‐
stre fastsurringskrog.
6. Stram remmen, og fastgør den med spændet.
9 Fare
Kør altid med opfældet og indkob‐
lede bagsæderyglæn ved kørsel
med et beskadiget fuldstørrelse‐
hjul i lastrummet.
9 Advarsel
Opbevaring af en donkraft, et hjul
eller andet udstyr i lastrummet kan
forårsage personskader, hvis de
ikke er forsvarligt fastspændt. Ved et pludseligt stop eller et sammen‐ stød kan løst udstyr ramme en
person.
Opbevar altid donkraften og værk‐
tøjet i de dertil indrettede opbeva‐
ringsrum, og fastgør dem.
Et beskadiget hjul anbragt i last‐
rummet skal altid fastgøres med
en rem.
Nødhjul
Ved brug af nødhjulet kan køreegen‐
skaberne ændre sig. Få det defekte dæk udskiftet eller repareret så hur‐
tigt som muligt.
