OPEL ZAFIRA C 2016 Kezelési útmutató (in Hungarian)

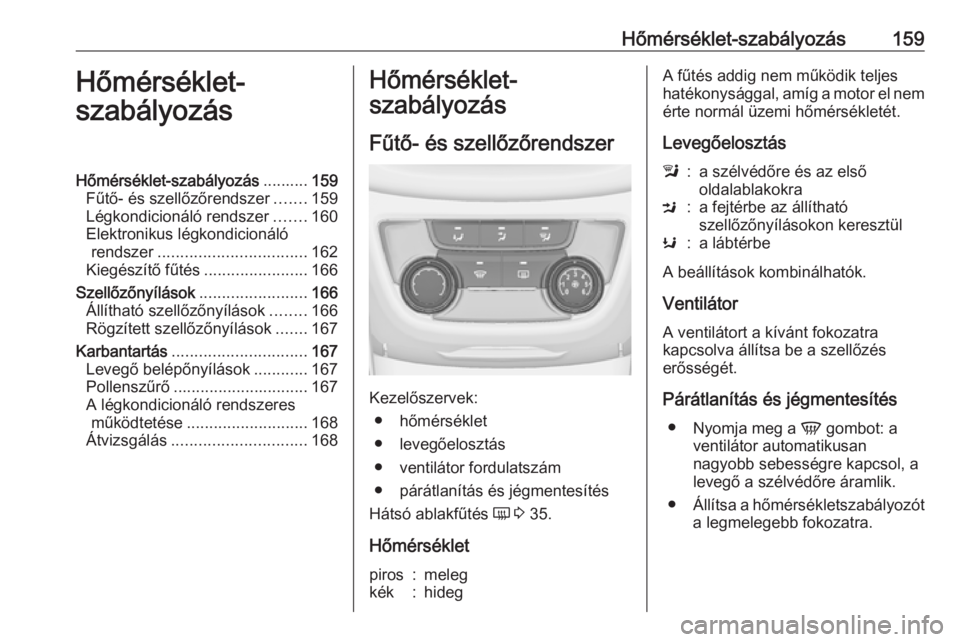

Hőmérséklet-szabályozás159Hőmérséklet-
szabályozásHőmérséklet-szabályozás ..........159
Fűtő- és szellőzőrendszer .......159
Légkondicionáló rendszer .......160
Elektronikus légkondicionáló rendszer ................................. 162

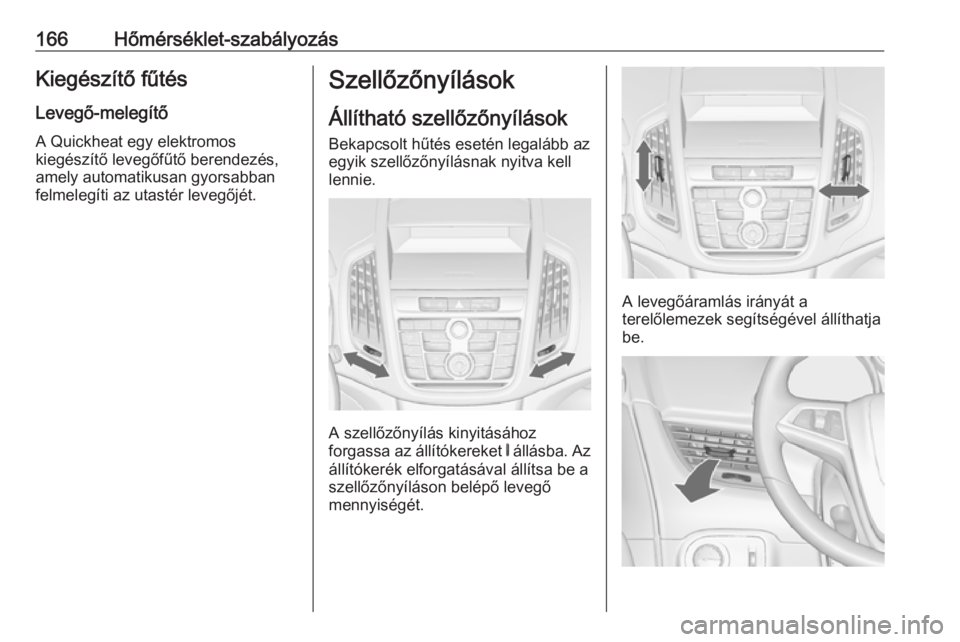

Kiegészítő fűtés .......................166
Szellőzőnyílások ........................166
Állítható szellőzőnyílások ........166

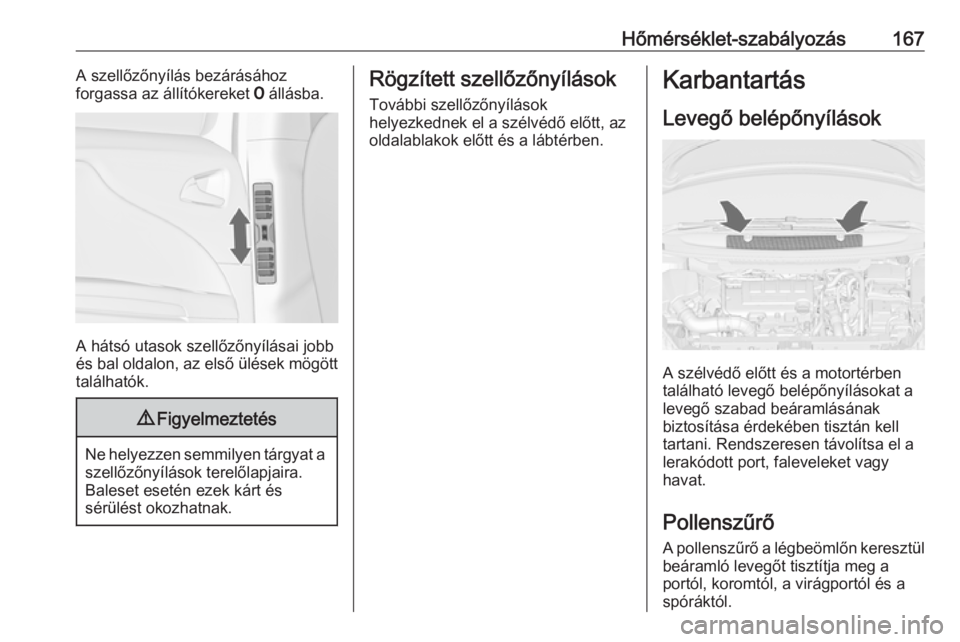

Rögzített szellőzőnyílások .......167
Karbantartás .............................. 167
Levegő belépőnyílások ............167
Pollenszűrő .............................. 167
A légkondicionáló rendszeres
működtetése ........................... 168
Átvizsgálás .............................. 168Hőmérséklet-
szabályozás
Fűtő- és szellőzőrendszer
Kezelőszervek: ● hőmérséklet
● levegőelosztás
● ventilátor fordulatszám
● párátlanítás és jégmentesítés
Hátsó ablakfűtés Ü 3 35.
Hőmérséklet
piros:melegkék:hidegA fűtés addig nem működik teljes
hatékonysággal, amíg a motor el nem érte normál üzemi hőmérsékletét.
Levegőelosztásl:a szélvédőre és az első
oldalablakokraM:a fejtérbe az állítható
szellőzőnyílásokon keresztülK:a lábtérbe
A beállítások kombinálhatók.
Ventilátor A ventilátort a kívánt fokozatra
kapcsolva állítsa be a szellőzés
erősségét.
Párátlanítás és jégmentesítés ● Nyomja meg a V gombot: a
ventilátor automatikusan
nagyobb sebességre kapcsol, a
levegő a szélvédőre áramlik.
● Állítsa a hőmérsékletszabályozót
a legmelegebb fokozatra.

160Hőmérséklet-szabályozás● Kapcsolja be a hátsóablakfűtést Ü.
● Az oldalsó szellőzőnyílásokat szükség szerint nyissa ki, és
irányítsa az oldalablakokra.
Légkondicionáló rendszer
A fűtő- és szellőzőrendszer
kiegészítéseként a légkondicionáló
rendszer a következők vezérlőkkel
rendelkezik:
n:hűtés4:belső levegőkeringtetés
Ülésfűtés ß 3 46, Kormánykerék-
fűtés * 3 101.
Hűtés n
Nyomja meg a n gombot a hűtés
bekapcsolásához. A bekapcsolt állapotot a gombban lévő LED
világítása jelzi. A hűtés csak akkor
működik, ha a motor jár, és a
hőmérséklet-szabályozó ventilátor be
van kapcsolva.
A hűtés kikapcsolásához nyomja meg
ismét a n gombot.
A légkondicionáló rendszer lehűti és
párátlanítja (szárítja) a belépő
levegőt, ha a külső hőmérséklet
legalább kicsivel fagypont felett van.
Ezért kondenzvíz képződhet, amely a gépkocsi alján csöpög ki.
Ha nincs szükség hűtésre vagy a
párátlanításra, akkor az üzemanyag- takarékosság érdekében kapcsolja ki
a hűtőrendszert. A bekapcsolt hűtés
megakadályozhatja az automatikus
leállításokat.Belső levegőkeringtető
rendszer 4
A levegő-visszakeringtető üzemmód
bekapcsolásához nyomja meg a 4
gombot. A bekapcsolt állapotot a
gombban lévő LED jelzi.
A levegő-visszakeringtető üzemmód
kikapcsolásához nyomja meg újra a
4 gombot.9Figyelmeztetés
Az utastér levegőjének cseréje
belső levegőkeringetés
üzemmódban lecsökken. Hűtés nélküli üzemmódban a levegő
nedvességtartalma
megnövekszik, az ablakok belülről bepárásodhatnak. Ha sokáig van
bekapcsolva, az utastér levegője
elhasználódik, ennek hatására a
gépkocsi utasai elálmosodhatnak.
Meleg és nagyon párás környezeti
levegőviszonyok között a szélvédő
kívülről bepárásodhat, amikor hideg
légáram éri. Ha a szélvédő kívülről

Hőmérséklet-szabályozás161bepárásodik, hozza működésbe az
ablaktörlőt, és dezaktiválja a l
funkciót.
Maximális hűtés Rövid időre nyissa ki az ablakokat,
hogy a felforrósodott levegő gyorsan
el tudjon távozni.
● Kapcsolja be a hűtést n.
● Kapcsolja be a belső levegőkeringtető rendszert 4.
● Nyomja meg a M levegőelosztó
kapcsolót.
● Állítsa a hőmérséklet- szabályozót a leghidegebb
állásba.
● Állítsa a ventilátort a legmagasabb fokozatra.
● Nyissa ki az összes szellőzőnyílást.Az ablakok párátlanítása és
jégmentesítése V
●
Nyomja meg a V gombot: a
ventilátor automatikusan
nagyobb sebességre kapcsol, a
levegő a szélvédőre áramlik.
● Állítsa a hőmérsékletszabályozót
a legmelegebb fokozatra.
● Kapcsolja be a hátsó ablakfűtést Ü.
● Az oldalsó szellőzőnyílásokat szükség szerint nyissa ki, és
irányítsa az oldalablakokra.
Megjegyzés
Ha járó motor mellett megnyomja a
V gombot, akkor az Autostop
letiltásra kerül mindaddig, amíg
ismét meg nem nyomja a V
gombot.
Ha a l gombot megnyomja a
ventilátor bekapcsolt állapotában és a motor járása mellett, egy Autostop
tiltás történik, míg a l gombot újra
megnyomja, vagy míg a ventilátort
kikapcsolja.
Ha Autostop állapotban lévő motor
mellett megnyomja a V gombot,
akkor a motor automatikusan
újraindul.
Ha bekapcsolt ventilátornál és
Autostop állapotban lévő motor
mellett megnyomja a l gombot,
akkor a motor automatikusan
újraindul.
Stop-start rendszer 3 173.

162Hőmérséklet-szabályozásElektronikus
légkondicionáló rendszer
A kétzónás hőmérséklet-szabályozás a vezető oldal és az utasoldal
számára különböző hőmérséklet
beállítását teszi lehetővé.
Automatikus üzemmódban a
hőmérséklet, ventilátor-fordulatszám
és a levegőelosztás szabályozása
automatikusan történik.
Kezelőszervek:
● vezetőoldali hőmérséklet
● levegőelosztás
● ventilátor fordulatszám
● utasoldali hőmérséklet
n:hűtésAUTO:automatikus üzemmód4:belső levegőkeringtetésV:párátlanítás és
jégmentesítés
Hátsó ablakfűtés Ü 3 35, Ülésfűtés
ß 3 46, Fűtött kormánykerék *
3 101.
A hőmérséklet-szabályozás
beállításai a grafikus információs
kijelzőn vagy, verziótól függően, a
színes információs kijelzőn láthatók.
A beállítás módosítások mindkét
kijelzőn röviden felugranak, az
aktuálisan látható menü felett.
Az elektronikus légkondicionáló
rendszer csak járó motornál
üzemképes teljesen.
Automatikus üzemmód AUTO
Alapbeállítások a legnagyobb
komfort biztosításához:
● Nyomja meg az AUTO gombot,
ekkor a rendszer automatikusan
szabályozza a levegő elosztását
és a ventilátor fordulatszámát.
● Nyissa ki az összes szellőzőnyílást, hogy lehetővé
tegye az optimális
levegőelosztást automatikus
üzemmódban.

Hőmérséklet-szabályozás163● Az optimális hűtés éspáramentesítés
bekapcsolásához nyomja meg a
n gombot. A bekapcsolt
állapotot a gombban lévő LED
világítása jelzi.
● A bal oldali és jobb oldali forgókapcsolók segítségével
állítsa be a kívánt hőmérsékletet
a vezető és az első utas
számára. A javasolt hőmérséklet
22 °C.
A ventilátor sebességének
automatikus üzemmódban történő
szabályozása megváltoztatható a
Beállítások menüben.
A gépkocsi személyre szabása
3 134.
Automatikus üzemmódban minden
szellőzőnyílás működtetése
automatikus. Ezért a
szellőzőnyílásoknak mindig nyitva
kell lenniük.
A kívánt hőmérséklet beállítása
A hőmérséklet 16 °C és 28 °C közötti
kívánt értékre állítható be.
Ha a Lo (legalacsonyabb)
hőmérséklet van beállítva, akkor a hőmérséklet-szabályozás maximális
hűtéssel dolgozik, ha a hűtés n be
van kapcsolva.
Ha Hi (legmagasabb) hőmérséklet
van beállítva, akkor a hőmérséklet-
szabályozó rendszer maximális
fűtéssel működik.
Megjegyzés
Ha a n be van kapcsolva, az utastér
hőmérséklet csökkenése a motor
újraindulását eredményezheti egy Autostop állapotból vagy tilthatja az
Autostopot.
Az ablakok párátlanítása és
jégmentesítése V
● Nyomja meg a V gombot. A
bekapcsolt állapotot a gombban
lévő LED világítása jelzi.
● A hőmérséklet és a levegőelosztás beállítása
automatikus, és a ventilátor nagy sebességre kapcsol.
● Kapcsolja be a hátsó ablakfűtést Ü.
● Az előző üzemmódba történő visszatéréshez: nyomja meg a
V gombot. Az automatikus
üzemmódhoz történő
visszatéréshez: nyomja meg az
AUTO gombot.
Az automatikus hátsó ablak fűtés
beállítása a Beállítások menüben
módosítható, az Információ kijelzőn.
A gépkocsi személyre szabása
3 134.

164Hőmérséklet-szabályozásMegjegyzés
Ha járó motor mellett megnyomja a
V gombot, akkor az Autostop
letiltásra kerül mindaddig, amíg
ismét meg nem nyomja a V
gombot.
Ha a l gombot megnyomja a
ventilátor bekapcsolt állapotában és a motor járása mellett, egy Autostop
tiltás történik, míg a l gombot újra
megnyomja, vagy míg a ventilátort kikapcsolja.
Ha Autostop állapotban lévő motor
mellett megnyomja a V gombot,
akkor a motor automatikusan
újraindul.
Ha bekapcsolt ventilátornál és
Autostop állapotban lévő motor
mellett megnyomja a l gombot,
akkor a motor automatikusan
újraindul.
Stop-start rendszer 3 173.Kézi beállítások
A hőmérséklet-szabályozó rendszerbeállításai megváltoztathatók a
gombok és a forgókapcsolók alábbiak
szerinti használatával: Bármelyik
beállítás megváltoztatása kikapcsolja az automatikus üzemmódot.
Ventilátor Z
Az alsó gombbal csökkenti, a felső
gombbal növelheti a ventilátor
fordulatszámát, az ábrának
megfelelően. A ventilátor-fokozatot a kijelzőn megjelenő szegmensek
száma jelzi.
Alsó gomb hosszabb ideig történő
nyomva tartása: kikapcsolja a
ventilátort és a hűtést.
Felső gomb hosszabb ideig történő
nyomva tartása: a ventilátor
maximális sebességre kapcsol.
Az automatikus üzemmódhoz való
visszatéréshez: Nyomja meg AUTO.
Levegőelosztás l, M , K
A kívánt beállításhoz nyomja meg a
megfelelő gombot. A bekapcsolt
állapotot a gombban lévő LED
világítása jelzi.l:a szélvédőre és az első ajtó
oldalablakokra
(légkondicionálás bekapcsolva
a háttérben az ablakok
párásodásának megelőzését
segítve)M:a fejtérbe az állítható
szellőzőnyílásokon keresztülK:a lábtérbe
A beállítások kombinálhatók.
Automata levegőelosztási
üzemmódhoz való visszatérés:
nyomja meg az AUTO gombot.

Hőmérséklet-szabályozás165Hűtés n
Nyomja meg a n gombot a hűtés
bekapcsolásához. A bekapcsolt állapotot a gombban lévő LED jelzi. A
hűtés csak akkor működik, ha a motor jár, és a hőmérséklet-szabályozó
ventilátor be van kapcsolva.
A hűtés kikapcsolásához nyomja meg
ismét a n gombot.
A légkondicionáló rendszer lehűti és párátlanítja (szárítja) a belépő
levegőt, amikor a külső hőmérséklet
meghalad egy adott értéket. Ezért
kondenzvíz képződhet, amely a
gépkocsi alján csöpög ki.
Ha nincs szükség hűtésre vagy a
párátlanításra, akkor az üzemanyag-
takarékosság érdekében kapcsolja ki a hűtőrendszert. Ha a hűtőrendszer le
van kapcsolva, Autostop során az
elektronikus légkondicionáló
rendszer nem kéri a motor
újraindítását. Kivétel: ha a
jégmentesítő rendszer aktiválva van
és a külső hőmérséklet 0 °C feletti.
Ha a hűtés be van kapcsolva, a kijelző ACON -t jelez, ha ki van kapcsolva,
ACOFF -ot.Motorindítás után a hűtési funkció
bekapcsolása vagy kikapcsolása
módosítható a Beállítások menüben
az Információs kijelzőn. A gépkocsi
személyre szabása 3 134.
Belső levegőkeringtetés 4
A levegő-visszakeringtető üzemmód
bekapcsolásához nyomja meg a 4
gombot. A bekapcsolt állapotot a
gombban lévő LED világítása jelzi.
A levegő-visszakeringtető üzemmód
kikapcsolásához nyomja meg ismét a
4 gombot.9Figyelmeztetés
Az utastér levegőjének cseréje
belső levegőkeringetés
üzemmódban lecsökken. Hűtés nélküli üzemmódban a levegő
nedvességtartalma
megnövekszik, az ablakok belülről bepárásodhatnak. Ha sokáig van
bekapcsolva, az utastér levegője
elhasználódik, ennek hatására a
gépkocsi utasai elálmosodhatnak.
Melegben és nagyon magas levegő
páratartalom esetén a szélvédő
kívülről bepárásodhat, ha hideg
levegő irányul rá. Ha a szélvédő
kívülről bepárásodik, hozza
működésbe az ablaktörlőt, és
dezaktiválja a l funkciót.
Alapbeállítások
Néhány beállítás megváltoztatható a
Beállítások menüben az Információs
kijelzőn. A gépkocsi személyre
szabása 3 134.

166Hőmérséklet-szabályozásKiegészítő fűtés
Levegő-melegítő
A Quickheat egy elektromos
kiegészítő levegőfűtő berendezés,
amely automatikusan gyorsabban
felmelegíti az utastér levegőjét.Szellőzőnyílások
Állítható szellőzőnyílások
Bekapcsolt hűtés esetén legalább az
egyik szellőzőnyílásnak nyitva kell
lennie.
A szellőzőnyílás kinyitásához
forgassa az állítókereket B állásba. Az
állítókerék elforgatásával állítsa be a
szellőzőnyíláson belépő levegő
mennyiségét.
A levegőáramlás irányát a
terelőlemezek segítségével állíthatja
be.

Hőmérséklet-szabályozás167A szellőzőnyílás bezárásához
forgassa az állítókereket 7 állásba.
A hátsó utasok szellőzőnyílásai jobb
és bal oldalon, az első ülések mögött
találhatók.
9 Figyelmeztetés
Ne helyezzen semmilyen tárgyat a
szellőzőnyílások terelőlapjaira.
Baleset esetén ezek kárt és
sérülést okozhatnak.
Rögzített szellőzőnyílások
További szellőzőnyílások
helyezkednek el a szélvédő előtt, az oldalablakok előtt és a lábtérben.Karbantartás
Levegő belépőnyílások
A szélvédő előtt és a motortérben
található levegő belépőnyílásokat a
levegő szabad beáramlásának
biztosítása érdekében tisztán kell tartani. Rendszeresen távolítsa el a
lerakódott port, faleveleket vagy
havat.
Pollenszűrő A pollenszűrő a légbeömlőn keresztül
beáramló levegőt tisztítja meg a
portól, koromtól, a virágportól és a
spóráktól.

168Hőmérséklet-szabályozásA légkondicionálórendszeres működtetése
A folyamatosan hatékony működés
érdekében a hűtést az időjárástól és
évszaktól függetlenül legalább
havonta egyszer néhány percre be
kell kapcsolni. Nagyon alacsony
külső hőmérséklet esetén a hűtést
nem lehet működtetni.
Átvizsgálás
Az optimális hűtési teljesítmény
biztosítása érdekében javasoljuk,
hogy a légkondicionáló berendezést
a gépkocsi első forgalomba
helyezése után három évvel, majd
pedig évente ellenőriztesse,
beleértve a következőket:
● működési és nyomásteszt
● fűtés működőképessége
● szivárgások ellenőrzése
● meghajtó szíjak ellenőrzése
● a kondenzátor tisztítása és az elpárologtató víztelenítése
● teljesítmény ellenőrzése
